Активные стереоколонки K-3 C2149 - объективные измерения

Объективные измерения усилителя К-3 С2149

АЧХ усилителя K-3 C2149, измеренная на резистивной нагрузке.

Амплитудно-частотная характеристика достаточно ровная с небольшим завалом на низких частотах. Это позволит не перегрузить низкочастотный динамик на самых низких частотах.

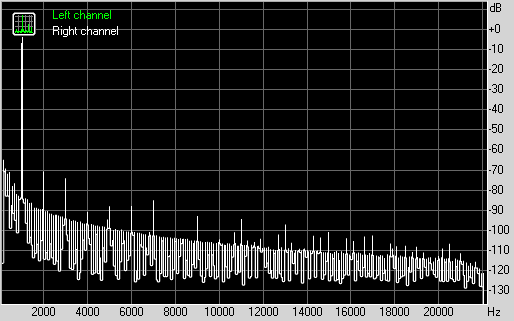

Спектр искажений усилителя для 1 Вт на нагрузке 4 Ом

1 Вт, это примерно 12 часов для регулятора громкости при настройках тембра в 12 часов (среднее значение). Спектр показывает хорошие характеристики усилителя, хотя гармоники высших порядков присутвуют, их уровень убывает с ростом порядка. Для данного класса активной акустики результаты хорошие. КГИ получился равным 0,0056% при нагрузке 4 Ом, и если бы не было фона, цифра была бы ниже.

Спектр искажений усилителя для 4 Вт на нагрузке 4 Ом

Гармоники высших порядков, свидетельствующих о переходе усилителя в перегрузку начинаются с 4 Вт при искажениях 0,057% для нагрузки 4 Ом (положение регулятора 13 часов). Замер для максимальной мощности специально не делается для фиксированных 10%, т.к. если усилитель ушел в перегрузку и воспроизводит сигнал с повышенными искажениями, то красивые цифры в виде "100 Вт RMS и 10000 PMPO" совершенно бессмысленны.

Для положения регулятора громкости 12 часов АС развивают громкость выше средней, что говорит о том, что 1 Вт это уже не мало.

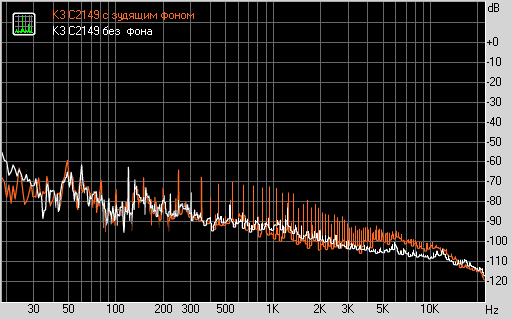

Объективный замер через микрофон, спектр фона.

Объективный замер через микрофон около АС показывает, как фон усилителя отображается на спектре. Визуально, это множество паразитных гармоник. Для оценки характера звучания можно прослушать запись фона.

Измерения колонки K-3 C2149

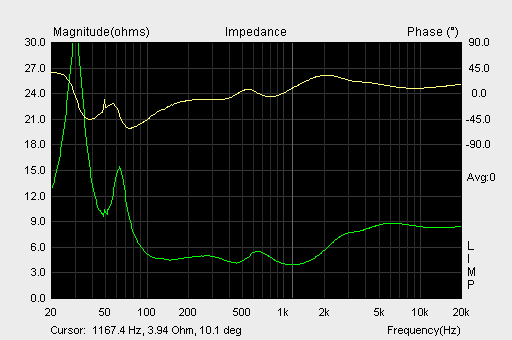

Импеданс - кривая Rz

Импеданс АС не проседает ниже 4 Ом. Согласно данным кривой Rz было сделано исследование спектра искажений усилителя на резистивной нагрузке в 4 Ом.

Иногда любят рассуждать о "легкости" нагрузки для усилителя, для активных АС это неприменимо, т.к. какая для штатного усилителя нагрузка окажется легкой, покажет лишь отдельный тест. В мире же Hi-Fi для усилителей указывается минимально допустимая нагрузка, в виде 4, 6 или 8 Ом. В тесте активных АС проводится исследование на минимальное значение Rz и уже по этому значению исследуются искажения усилителя на таком значении нагрузки. Исследуются искажения усилителя с единственной целью - чтоб в тесте на искажения АС можно было визуально отделить искажения усилителя от искажений самих АС и тем самым выявить слабое звено.

Измерения колонки K-3 C2149 - АЧХ

График АЧХ колонки K3 C2149,
измеренный на оси ВЧ-динамика.

При подключении всех динамиков в верной полярности неравномерность АЧХ составляет ± 3 дБ в полосе частот от 100 Гц до 20 кГц. При этом, неравномерность АЧХ в полосе частот от 600 Гц до 20 кГц составляет ± 1.5 дБ. Результат отличный для акустики данной категории.

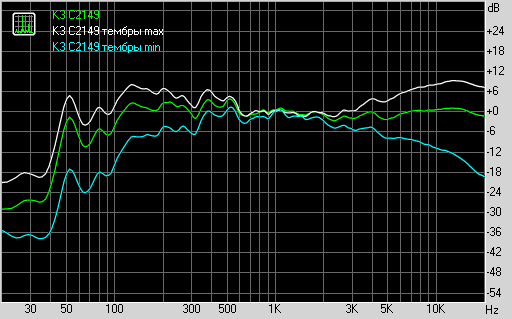

Графики АЧХ колонки K-3 C2149,
измеренные при разном положении регуляторов тембра

Здесь можно видеть наглядно работу регуляторов тембра. Судя по измерениям амплитуда сигнала изменяется в пределах 24 дБ на частоте 55 Гц и 27 дБ на частоте 15 кГц.

С наименьшими отклонениями АЧХ получилась при средних положениях тембров, однако в зависимости от условий в помещении может потребоваться коррекция тембров.

График АЧХ колонки K-3 C2149,
измеренный около фазоинвертора.

Фазоинвертор настроен на частоту 65 Гц.

Для оценки уровня искажений вводятся фиксированные уровни громкости. Это в свою очередь дает возможность сравнивать спектры искажений сделанные в разное время для разных АС.

Подробно о данном тесте можно ознакомится в соответствующей методике. В ней же содержатся отчеты других активных стереоколонок.

Искажения при звуковом давлении 83 дБА

Спектры сигналов, воспроизводимые колонкой K-3 C2149,
при подаче частот 60, 400 и 2500 Гц

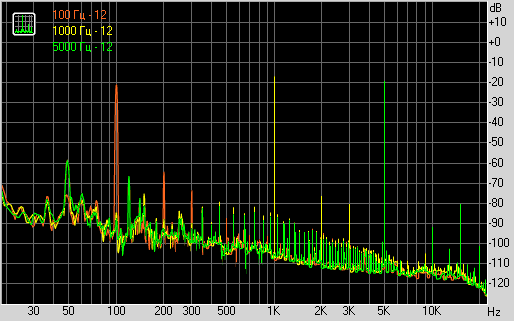

Спектры сигналов, воспроизводимые колонкой K-3 C2149,
при подаче частот 100, 1000 и 5000 Гц

Уровень искажений небольшой. Можно видеть лишь рост гармоник высших порядков на 60 Гц, это влияние фазоинвертора. На средних частотах отношение уровня первой гармоники к гармоникам низких порядков порядка 45 дБ, на верхних средних и в высокочастотной области порядка 60 дБ.

Искажения при звуковом давлении 89 дБА

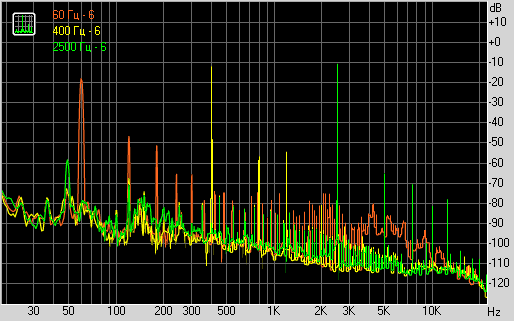

Спектры сигналов, воспроизводимые колонкой K-3 C2149,
при подаче частот 60, 400 и 2500 Гц

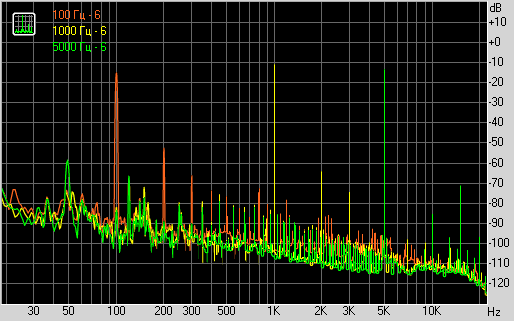

Спектры сигналов, воспроизводимые колонкой K-3 C2149,
при подаче частот 100, 1000 и 5000 Гц

Можно видеть общий рост искажений, однако для среднечастотной и высокочастотной области это лишь гармоники низших порядков. В низкочастотной области виден рост искажений, обусловленный влиянием призвуков фазоинвертора. На средних частотах отношение уровня первой гармоники в гармоникам низких порядков около 45 дБ, наблюдается рост второй гармоники, на верхних средних и в высокочастотной области порядка 55~60 дБ.

Искажения при звуковом давлении 95 дБА

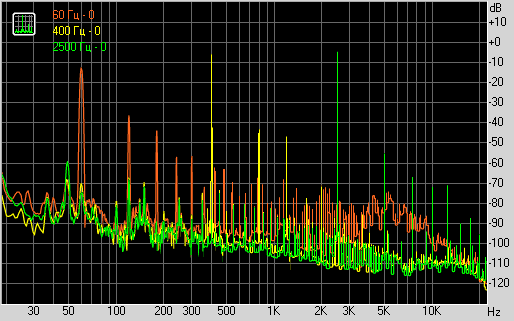

Спектры сигналов, воспроизводимые колонкой K-3 C2149,
при подаче частот 60, 400 и 2500 Гц

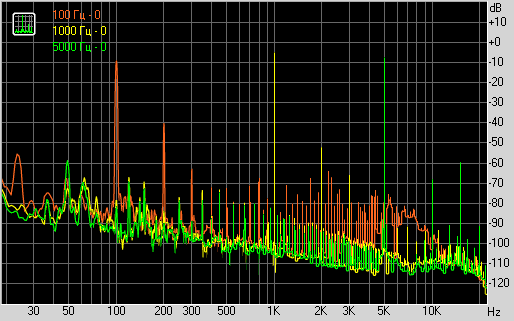

Спектры сигналов, воспроизводимые колонкой K-3 C2149,
при подаче частот 100, 1000 и 5000 Гц

Можно видеть общий рост искажений, в среднечастотной и высокочастотной области начинает рост гармоник высших порядков. В низкочастотной области виден рост искажений, обусловленный влиянием призвуков фазоинвертора. На средних частотах отношение уровня первой гармоники в гармоникам низких порядков порядка 40 дБ, на верхних средних и в высокочастотной области порядка 45~55 дБ.

С ростом громкости растут призвуки фазоинвертора, и незначительный рост искажений во всей воспроизводимой области частот. Искажения для средних и высоких частот состоят в основном из гармоник низших порядков, на средних частотах уровень искажений доходит до 1%, на верхних средних и высоких в районе 0.5%.

Для теста K-3 C2149 условия измерений следущие:

• Калибровка по громкости - 80 дБА по шуму.
• Для синуса с таким же амплитудным значением в -3 дБ как у шума, разница мощности составляет 9 дБ.
• Тесты проведены на синусах с уровнями -15, -9 и -3 дБ.
