SuperMicro P4STA на базе i850

С выходом процессора Intel Pentium 4 и чипсета i850 для него, не все известные производители материнских плат сразу же объявили свои линейки плат на этом новейшем чипсете. Неудачи с предшествующими платформами под RDRAM и высокая стоимость самой памяти, безусловно, сдерживают распространение новой технологии. Тем более, что сильно возросшая сложность чипсета и высокие частоты работы системы затрудняют производство и самостоятельную разработку материнских плат.

Однако, поскольку уже стало понятно, что последний процессор (даже скорее хорошо сбалансированный чипсет) компании Intel в целом удался, i850 можно найти в планах выпуска многих производителей материнских плат. Мы уже рассматривали продукцию ASUS и GigaByte и она произвела весьма благоприятное впечатление.

Сложно сегодня ожидать от плат на i850 необычных решений — это только первые ласточки. Так что пока их характеристики скромные — всего 5 слотов PCI, нет IDE RAID и прочих особенностей современных плат на i815 и Apollo Pro 133A,

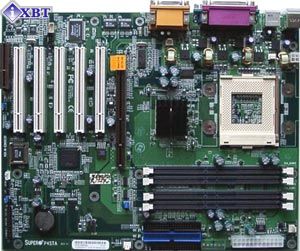

Вслед за ASUS P4T и GigaByte 8TX в нашей лаборатории побывала материнская плата на чипсете Intel i850 для процессора Intel Pentium 4 от компании SuperMicro — P4STA.

Спецификация

• Процессор
  • Intel Pentium 4 для Socket-423, частоты 1.3-1.5 GHz и выше
  • частота системной шины 400MHz
• Системная память
  • два канала, суммарная скорость передачи до 3.2GB/s
  • 4 слота RIMM (184 контакта)
  • поддержка модулей PC600/PC800 RDRAM
  • до 2GB памяти
  • поддержка ECC
• Чипсет Intel 850
  • Intel 82850 Memory Controller Hub
  • Intel 82801 I/O Controller Hub 2
  • Intel 82802AB Firmware Hub
• Слоты расширения
  • 1 AGP Pro (1.5V)/AGP 4x слот
  • 5 слотов PCI
  • один разъем CNR
• BIOS
  • 4MB Award Medallion BIOS v6.00PG
  • поддержка APM 1.2, DMI 2.3, PCI 2.2, ACPI 1.1, PnP
  • Microsoft OnNow
  • Hardware BIOS virus protection
  • поддержка WOL/WOR
• PC Health Monitoring
  • контролируются семь напряжений
  • скорости трех вентиляторов
  • контроль температуры платы и процессора
• Порты ввода/вывода
  • Bus Master контроллер IDE, 2 канала, протоколы Ultra ATA33/66/100,  до 4 устройств
  • один порт FDD
  • два последовательных (до 1Mbit/s, с поддержкой IrDA) порта
  • один параллельный (SPP/EPP/ECP) порт
  • порты для PS/2 мыши и клавиатуры
  • два встроенных порта USB
  • один дополнительный порт USB на передней панели
  • один дополнительный порт USB на разъеме CNR
  • AC97 звук
• Интегрированный IDE контроллер
  • 2 канала IDE, поддерживающие протоколы ATA33/66/100 (с поддержкой до 4 ATAPI-устройств)
• Форм-фактор, питание
  • стандартный ATX 30.5 х 24.4 см (12" х 9.6")
  • питание — SSI 24-pin или стандартный ATX 20-pin + дополнительное 12V питание через 4-pin разъем

Установка и тестирование

В стандартную для продукции SuperMicro большую синюю коробку входят: материнская плата SuperMicro P4STA, комплект для установки радиатора процессора, один UltraATA100 кабель, один FDD кабель, два модуля - заглушки для слотов RIMM, описание,  компактдиск с драйверами и кабель для одного дополнительного порта USB.

Поскольку плата обычного ATX формата, то ее установка не вызвала почти никаких трудностей. Процессорный Socket-423 очень похож на обычный FCPGA, только у него больше контактов. Небольшое отличие есть в установке радиатора процессора - он крепится не на сокет, а на специальные крепления около него.

Однако, в отличие от ASUS, SuperMicro не снабдил плату специальным устройством для установки в обычный ATX корпус. В комплект входят только крепления радиатора непосредственно к материнской плате или ATX 2.03 корпусу. Поэтому, имея корпус ATX старой спецификации, использвать плату можно, но транспортировка возможна только в горизонтальном положении. В противном случае можно серъезно повредить системную плату.

Перемычек на плате практически нет — только выбор частоты RDRAM (auto, 300MHz, 400MHz) и выключение интегрированного звука. Да это и не удивительно - продукция SuperMicro никогда не отличалась большими возможностями разгона, на плате ничего кроме AC'97 звука не интегрировано, а других перемычек на современных платах и не бывает.

Из остальных особенностей конструктива отметим большой радиатор на чипсете, возможность установки полноразмерных плат во все слоты расширения. Разъемы IDE/FDD и питания (кроме дополнительного 4-pin — он находится с краю платы около разъема клавиатуры) расположены удачно, провода к ним не перекрывают доступ к процессору и памяти. В данном случае хорошая компоновка платы — следствие оригинального дизайна Intel.

Наличие на плате AGP Pro слота позволяет использовать все варианты AGP видеоадаптеров (кроме очень старых AGP x1/x2, расчитанных на работу с шиной на 3.3V). Установленные AC'97 звук и CNR разъем не очень вписываются в образ высокопроизводительного ПК, но видимо производитель решил использовать все возможности чипсета, тем более, что это не очень дорого. Хотя, интереснее было бы реализовать сетевой/HomePNA контроллер в чипе 82801BA (ICH2).

Возможно слежение за температурой процессора и материнской платы. За это отвечает чип Winbond W83627HF-AW. Предусмотрен контроль скорости вращения трех вентиляторов, а также подключение специального — overheat вентилятора, включающегося при повышении температуры. Однако программной поддержки последней возможности пока нет.

На плате используется новый SSI 24-pin разъем питания. Однако он обратно совместим с обычным ATX, так что сложностей возникнуть не должно. В дополнительных четырех проводах подводятся все те же 3.3, 5 и 12 вольт. Как мы уже говорили, системы с Pentium 4 требуют мощных и качественных блоков питания. Наличие разъема SSI позволит использовать либо новый БП с таким разъемом или обычный ATX с дополнительным 4-pin проводом.

Компания SuperMicro в подавляющем большинстве своих плат использует Ami BIOS, но в данном случае они выбрали AWARD, несмотря на то, что у Ami тоже есть версия для Intel Pentium 4. Возможностей по разгону у платы нет никаких, кроме изменения (обычно уже заблокированного) коэффициента умножения частоты в процессоре.

Еще один интересный момент — в BIOS встроена утилита AWDFLASH. Поскольку обычно для ее применения необходимо загружать ПК в режиме командной строки DOS, а такой встречается все реже, то утилиту встроили прямо в BIOS. Нажатием комбинации клавиш в момент загрузки ПК утилита распаковывается и автоматически запускается, что и дает возможность прошить новую версию BIOS без использования командной строки. Все, что требуется — установленная в дисковод дискета с заранее записанным новым BIOSом..

Продукция SuperMicro всегда отличалась высоким качеством и надежностью. Плата P4STA, несмотря на свою новизну, не стала исключением и вела себя в тестах исключительно надежно.

Производительность

Разнообразия на рынке плат на i850 пока не наблюдается, поэтому производительность P4STA мы сравнили только с платой ASUS P4T.

Конфигурация стенда:

• Материнская плата SuperMicro P4STA
• Материнская плата ASUS P4T
• Процессор Intel Pentium 4 1,5ГГц
• Память 2 x RDRAM BUFFALO 128Mb PC800 ECC
• Жесткий диск IBM DTLA 307020, 20 ГБ, 7200 оборотов в минуту
• Видеокарта ASUS V7700 GeForce2 Pro (драйвер версии 6.67)

Программное обеспечение:

• Microsoft Windows ME

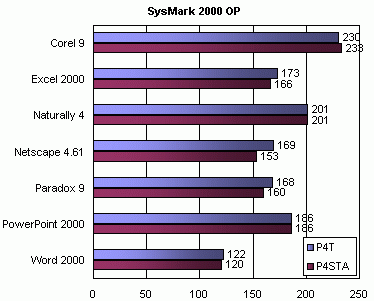

• BapCo & Mad Onion SysMark 2000 Office Productivity v1.0 patch 4B
• BapCo & Mad Onion SysMark 2000 Internet Content Creation v1.0 patch 4B

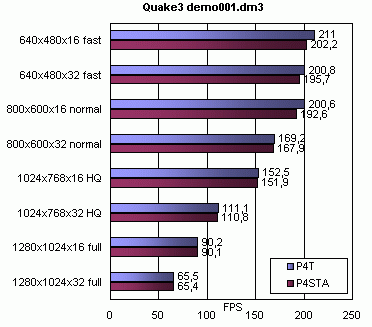

• idSoftware Quake III Arena v1.17 demo001.dm3

Как видно из приведенных данных, скорости плат практически не отличаются. Этого можно было ожидать — одинаковые чипсеты, BIOS одного производителя. Оба известных производителя ни в чем не пошли на компромисс и использовали все возможности чипсета i850. Так что скоро смысла сравнения скоростей плат на одинаковых чипсетах не будет совсем :). И выбор между ними будет делаться исключительно на основе личных предпочтений, внешнего вида и особенностей конфигурации.

Выводы

Плата SuperMicro P4STA с одной стороны представляет собой обычную плату для процессора Intel Pentium 4, а с другой высокая производительность, благодаря применению чипсета i850, и высокая надежность, обеспеченная компанией SuperMicro, могут оказаться привлекательными там, где требуются самые современные решения.  Так что у нее есть реальные шансы занять место на пока не богатом рынке плат на чипсете i850. Особых плюсов и минусов (кроме, возможно, цены) у нее нет — простая рабочая лошадка (хотя и для самого быстрого процессора Intel), способная, однако, потягаться в скорости с таким известным фаворитом, как ASUS.
