Как мы и обещали, последняя (?) «обновка» для платформы Socket A — сегодня у нас «в студии», и это чипсет SiS748 от Silicon Integrated Systems. Однако поскольку отличается он от своих предшественников (уже традиционно) одним-единственным параметром, а именно — поддержкой «вожделенной» частоты FSB 400 МГц, мы решили использовать площадь материала более рационально, посвятив вводную часть не многостраничному описанию того, насколько сильно 333 МГц FSB отличается от 400, а краткой ретроспективе всех чипсетов данного производителя для платформы AMD. В конце концов, быть может, она пригодится даже тем, кого совершенно не интересует основной герой дня :). Итак, рассмотрим модельный ряд дискретных (без встроенной графики) чипсетов SiS для Socket A в порядке их выхода в свет.
SiS733/735. Традиционное для «старой» SiS, одночиповое решение (северный и южный мост в одном флаконе). Поддержка 200/266 МГц FSB и, соответственно, памяти DDR200/266 (впрочем, PC100/133 также допускалась). Фирменная (внутричиповая, в данном случае) шина MuTIOL с пропускной способностью 1,2 ГБ/с, ATA33/66/100, AGP 4x, 6 портов USB 1.x (два хост-контроллера), ну и «прочее полагающееся» — всякие там интегрированные 10/100 Мбит Ethernet (без PHY, естественно), AC'97-интерфейс и поддержка так никому и не понадобившихся ACR/CNR. Отличались чипсеты исключительно тем, что у 733-го отсутствовала поддержка DDR SDRAM, впрочем, нынче все уже знают, что фактическое отличие чаще всего состоит исключительно в маркировке :). Нельзя сказать, чтобы эти наборы системной логики пользовались особой популярностью (на 733-м что-то вообще ни одной платы не припоминается), но все-таки кое-что выпускалось, и даже не только традиционным партнером SiS — компанией ECS, но и более «маститой» Chaintech.
SiS745. Последнее одночиповое решение SiS для Socket A. Чипсет отличался от 733/735 поддержкой DDR333 и наличием встроенного контроллера FireWire. Все остальное аналогично: MuTIOL 1,2 ГБ/с, ATA33/66/100, AGP 4x, 6 портов USB 1.x, 10/100 Мбит Ethernet без PHY, AC'97 (правда, уже версии 2.2, а не 2.1, как в 733/735). Широкой популярности не приобрел, несмотря на то, что был единственным на то время чипсетом со встроенной поддержкой FireWire (IEEE1394a). Авторам попадались платы на этом чипсете только от ECS/PCChips.
SiS746. Переход к классической «двухмостовой» схеме. И… в общем-то, это был downgrade по отношению к SiS745: добавилась поддержка практически бесполезных «фишек» в лице AGP 8x и UATA133, но зато южный мост лишился контроллера FireWire (IEEE1394a), который, быть может, не всем был нужен, но уж никак не мешал. Точнее говоря, версии южного моста (а тогда их выпускалось несколько, совместимых по разводке) с поддержкой FireWire остались, но с этого момента все чипсеты SiS для Socket A «по умолчанию» поставляются с «L-ками» — урезанными версиями южного моста без этого контроллера. Впрочем, именно для возможности комплектовать серии плат до требуемой функциональности по желанию заказчика разбиение на 2 моста и было задумано, и то, что версия мостов с FireWire фактически невостребована рынком — это, видимо, определенная тенденция…

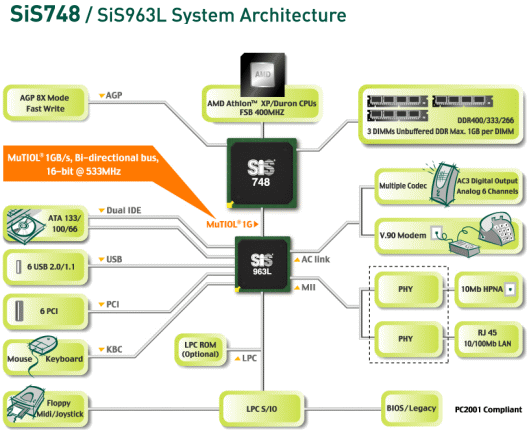

SiS746FX/748. Фактически, это все тот же SiS746, только в 746FX добавилась поддержка FSB 333 МГц и DDR400, а в SiS748 — еще и FSB 400 МГц. Судя по всему, SiS748 станет последним чипсетом этой компании для платформы Socket A.
Для удобства мы также отразим победное шествие чипсетов SiS в виде двух таблиц с наиболее важными характеристиками, в которых северные и южные мосты чипсетов выстроены в хронологическом порядке (слева направо). Стоит заметить, что таблица с южными мостами не слишком интересна с практической точки зрения, ибо в современных платах, основанных на наборах системной логики для процессоров AMD 7-го поколения (Athlon/Duron), из «выделенных» южных мостов в основном используется только один: SiS963L (еще изредка встречается SiS962L). Также мы выделили для удобства красным шрифтом «начала изменений», то есть этапы, на которых происходил «подъем на еще одну ступеньку технологической лестницы».
Северные мосты чипсетов SiS для платформы Socket A:
| Модель | SiS 733 | SiS 735 | SiS 745 | SiS 746 | SiS 746FX | SiS 748 |
|---|---|---|---|---|---|---|
| FSB (МГц) | 200—266 | 200—266 | 200—266 | 200—266 | 200—333 | 200—400 |
| SDR SDRAM | 100—133 | 100—133 | - | - | - | - |
| DDR SDRAM | - | 200—266 | 200—333 | 200—333 | 200—400 | 200—400 |
| Максимальный объем памяти (ГБ) | 1,5 | 1,5 | 3 | 3 | 3 | 3 |
| AGP | 4x | 4x | 4x | 8x | 8x | 8x |
Как легко заметить, сначала SiS принялась за частоту памяти, а вот FSB не трогала достаточно долго. Впрочем, тут она не была оригинальна — ведь были времена, когда AMD отрицала даже саму возможность появления Athlon XP с FSB 333 МГц, не говоря уже о 400 МГц. Остальное… Скажем прямо: поддержка 3 ГБ RAM вместо 1,5 и AGP 8x вместо 4x вряд ли сильно согрела душу грамотным пользователям.
Южные мосты современных чипсетов SiS:
| Модель | SiS 961 | SiS 961B | SiS 962 | SiS 962L | SiS 963 | SiS 963L | SiS 964 |
|---|---|---|---|---|---|---|---|
| MuTIOL, МБ/с | 533 | 533 | 533 | 533 | 1066 | 1066 | 1066 |
| AC'97 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.3 |
| 10/100 Мбит Ethernet | + | + | + | + | + | + | + |
| PATA (IDE) | 66/ 100 | 66/ 100/ 133 | 66/ 100/ 133 | 66/ 100/ 133 | 66/ 100/ 133 | 66/ 100/ 133 | 66/ 100/ 133 |
| USB 2.0/портов | -/6 | -/6 | +/6 | +/6 | +/6 | +/6 | +/8 |
| FireWire | - | - | + | - | + | - | - |
| SATA & RAID | - | - | - | - | - | - | + |
Достаточно рано у SiS появилась поддержка и USB 2.0, и FireWire (а последняя шина «внутричипсетно» присутствует еще только у одного производителя — NVIDIA). Восемь портов USB у SiS964 кто-то назовет тонким издевательством и чистой воды маркетингом… и мы не будем сильно возражать, хотя увлеклась увеличением количества портов не одна SiS, поэтому упрекать ее не в чем. 1 ГБ/с у MuTIOL 1G, конечно, «впечатляет», однако вряд ли мы когда-нибудь сможем оценить на практике вклад этой пропускной способности в быстродействие конечных систем. В остальном… ну, нормальные южные мосты. Те, что с FireWire — даже «продвинутее», чем у Intel или VIA. Правда, наводит на грустные размышления то, что в 964-м (без «L») FireWire уже нет — видать, нужно было куда-то «впихнуть» SATA+RAID, и места не хватило :). Впрочем, что мы все о южных мостах? Все равно к Socket A имеет отношение, как правило, только один из них, да и тот «урезанный».
Ну а теперь, еще раз гордо констатировав последнее достижение компании в рамках обсуждаемой в материале платформы (напомним — SiS748 поддерживает «FSB одного процессора» aka 400 МГц/Athlon XP 3200+), перейдем собственно к тестам. Заметим также, что мы сочли возможным в качестве конкурента на чипсете NVIDIA nForce2 Ultra 400 использовать для этой статьи ранее не принимавшую участия в наших тестах плату Albatron KX18D Pro II, убив, таким образом, сразу двух зайцев — протестировав новый набор системной логики от SiS и добавив к списку рассмотренных нами плат еще один интересный продукт базе nForce2 U400. По нашим данным, использованная модель Albatron далеко не быстрейшая среди своих товарок на этом чипсете, но, как вы увидите дальше, это не слишком принципиально. Итак — результаты. Они вас… думаете, удивят? Вы еще надеетесь, что они вас удивят? Серьезно? Ну, давайте попытаемся удивиться вместе…
Исследование производительности
Тестовый стенд:
- Процессор: AMD Athlon XP 3200+ (11x200 = 2200 МГц), Socket A(Socket 462)
- Материнские платы:
- ABIT KV7 (версия BIOS 11) на чипсете VIA KT600
- Albatron KX18D Pro II (версия BIOS R1.03) на чипсете NVIDIA nForce2 Ultra 400
- ASRock K7S8XE (версия BIOS 1.20) на чипсете SiS748
- Память: 2x256 МБ PC4000(DDR500) DDR SDRAM DIMM OCZ, CL 2 в режиме DDR400
- Видеокарта: Manli ATI RADEON 9800Pro 256 МБ
- Жесткий диск: Western Digital WD360 (SATA), 10000 об/мин (также переходник IDE—SATA SABR200HV)
| Плата | ABIT KV7 | Albatron KX18D Pro II | ASRock K7S8XE |
|---|---|---|---|
| Чипсет | VIA KT600 (VIA KT600 + VIA VT8237) | NVIDIA nForce2 Ultra 400 (nForce2 SPP + MCP-T) | SiS748 (SiS748 + SiS963L) |
| Поддержка процессоров | Socket 462 (Socket A), AMD Duron, Athlon, Athlon XP | ||
| Разъемы памяти | 3 DDR | 3 DDR | 3 DDR |
| Слоты расширения | AGP/ 5 PCI | AGP/ 6 PCI | AGP/ 6 PCI |
| Порты ввода/вывода | 1 FDD, 1 COM, 1 LPT, 2 PS/2 | 1 FDD, 2 COM, 1 LPT, 2 PS/2 | 1 FDD, 1 COM, 1 LPT, 2 PS/2 |
| USB | 4 USB 2.0 + 2 разъема по 2 USB 2.0 | 2 USB 2.0 + 2 разъема по 2 USB 2.0 | 4 USB 2.0 + 1 разъем на 2 USB 2.0 |
| FireWire | — | 2 разъема на 2 порта (планка в комплекте) | — |
| Интегрированный в чипсет ATA-контроллер | ATA133 + SATA RAID | ATA133 | ATA133 |
| Внешний ATA-контроллер | — | Silicon Image SiI3112ACT144 (SATA RAID) | — |
| Звук | AC'97-кодек VIA VT1616 | MCP-T + AC'97-кодек Avance Logic ALC650 | AC'97-кодек C-Media CMI9739A |
| Сетевой контроллер | встроенный Fast Ethernet | встроенный Fast Ethernet | встроенный Fast Ethernet |
| I/O-контроллер | Winbond W83697HF | Winbond W83627HF-AW | Winbond W83697HF |
| BIOS | 4 Мбит Phoenix AwardBIOS v6.00PG | 4 Мбит Phoenix AwardBIOS v6.00PG | 2 Мбит AMI BIOS v3.31a |
| Форм-фактор, размеры | ATX, 30,5x19 см | ATX, 30,5x24,5 см | ATX, 30,5x24,5 см |
| Средняя текущая цена (количество предложений) | Н/Д(0) | Н/Д(0) | Н/Д(0) |
Программное обеспечение:
ОС и драйверы:
- Windows XP Professional SP1
- DirectX 9.0b
- VIA Hyperion 4.49
- NVIDIA UDP 2.45
- SiS AGP Driver 1.16a
- SiS IDE Driver 2.03
- Silicon Image Driver 1.0.0.32
- ATI Catalyst 3.6
Тестовые приложения:
- Cachemem 2.4MMX
- 7-Zip 2.30
- WinRAR 3.20
- VirtualDub 1.5.4 + DivX codec 5.05a Pro
- Return To Castle Wolfenstein v1.1, Gray Matter Studios & Nerve Software
- Serious Sam: The Second Encounter 1.07, Croteam/GodGames
- Unreal Tournament 2003, Digital Extremes/Epic Games/Atari
Результаты тестов
В общем-то, выделять результаты в одном тесте и «противопоставлять» их другим нет совершенно никакой необходимости, и вы поймете это сами, просмотрев сейчас все диаграммы подряд, «одним ломтем». Во всяком случае, именно такое впечатление возникло у нас, и, думаем, вы с ним согласитесь. Итак, результаты.
Низкоуровневое тестирование памяти
Архивация
Кодирование медиаданных
3D-игры
Что ж, картина совершенно (и даже пугающе :)) одинаковая везде: если судить по попавшему в нашу лабораторию экземпляру продукта на базе чипсета SiS748, то этот набор системной логики является самым медленным среди современных. Дело явно в скорости доступа к памяти, потому что чем более критично приложение именно к этому параметру, тем больше заметно отставание — до 20—25%. Собственно говоря, иного результата, если честно, мы и не ждали: ну не были никогда чипсеты от SiS «демонами скорости», если работали на тех же частотах FSB/SDRAM, что и конкуренты. Основная их прелесть традиционно заключалась в цене конечных продуктов, иногда — в функциональности (вспомним SiS745 с FireWire), но практически никогда — в быстродействии. Не стал исключением и SiS748. Что, впрочем, отнюдь не означает, что это плохой чипсет: дело просто в том, для чего его использовать имеет смысл, а для чего — нет. Для дорогого и мощного Athlon XP 3200+ он явно не подходит, но ведь чем меньше частота CPU — тем меньше будет и отставание, не так ли?
Выводы
Выводы, как нам кажется, очевидны: SiS748 — это low-end чипсет для low-end процессоров, вполне им адекватный как по цене, так и по быстродействию. Собственно говоря, бренд, который выпустил попавшую к нам плату на его основе, данному имиджу полностью соответствует :). Разумеется, практический смысл в поддержке FSB 400 МГц при таком раскладе совершенно отсутствует, но, с другой стороны, не все ли нам равно? Меньшие частоты ведь тоже поддерживаются? Скорее всего, выпуск SiS748 будет означать снятие с производства SiS746/746FX — ну и слава Богу, с его появлением нужды в них никакой нет. Что же касается значимости самой платформы для компании-производителя чипсета, то она, видимо, небольшая. Это подтверждается как активностью SiS на этом рынке, так и количеством системных плат на базе чипсетов SiS для Socket A.
