Больше всего в этой плате впечатляют ее возможности по настройке из BIOS — выбор параметров широчайший и даже, пожалуй, непревзойденный. В остальном же она выглядит обычной рабочей лошадкой, причем лошадкой весьма шустрой.

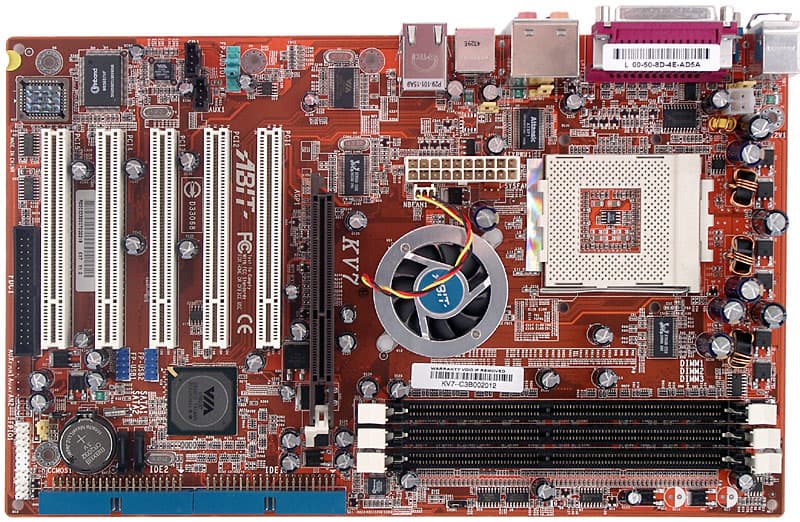

Разводка платы не очень удобна, но иного от столь небольшой по размерам модели ожидать трудно. Разъемы IDE расположены позади слотов PCI, но в фирменном стиле «уложены» на текстолит боком, так что проблем создавать не должны. А вот разъем FDD находится у левого края платы, и вставленный в него шлейф неминуемо создаст препятствия как для свободной вентиляции в корпусе, так и для манипуляций с разъемами на текстолите. Также неудобно расположение звуковых разъемов перед слотами PCI и основного разъема питания в центре платы. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 3300 мкФ и 3 по 1200 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ) и памяти (1 на 1000 мкФ и несколько менее емких). Размеры платы — 305х190 мм («зауженный» ATX, крепление к корпусу шестью винтами, без дополнительного крепления передний край платы будет провисать).
На плате используются возможности системного мониторинга микросхемы Winbond W83697HF. Контролируются:
- напряжения процессора, шины AGP, памяти, батарейки, +3,3, +5, +12 В и +5 В Standby;
- частота вращения 2 вентиляторов;
- температуры процессора (встроенным датчиком процессора и датчиком на плате) и платы (встроенным датчиком платы).
На плате отсутствуют разведенные, но нераспаянные элементы, что вполне логично, так как она является более современной из двух моделей, основанных на общей PCB: другая — KD7A — базируется на чипсете KT400A+VT8235 и соответственно этому ограничена в функциональности (у нее на текстолите не распаяны разъемы Serial ATA и один «лишний» разъем для пары портов USB 2.0).
Порты, коннекторы и разъемы на поверхности платы
- Процессорный сокет (Socket A);
- 3 разъема под DDR SDRAM DIMM (не более двух небуферизованных модулей DDR333/400 или трех DDR266);
- Слот AGP (не Pro, с защелкой);
- 5 слотов PCI (32-битные, 33-мегагерцовые);
- Стандартные разъемы питания (ATX и 4-контактный для 12 В);
- Разъем FDD;
- 2 разъема IDE (Parallel ATA) — «чипсетные»;
- 2 разъема Serial ATA RAID — «чипсетные»;
- 2 разъема для подключения планок на 2 порта USB (2.0) каждая;
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- Разъем дополнительного входа звукового сигнала;
- 5 разъемов для подключения вентиляторов (2 из них с возможностью регулировки количества оборотов, к одному из которых подключен вентилятор на радиаторе северного моста чипсета).
Задняя панель платы (слева направо, по блокам)
- Разъемы PS/2 для мыши и клавиатуры;
- 1 LPT-порт, 1 COM-порт;
- 5 аудиоразъемов (Front Speaker, Line-in, Mic-in, Center/Sub, Surround Speaker) и оптический S/PDIF-Out;
- 2 разъема USB (2.0);
- Еще 2 разъема USB (2.0) и RJ-45 (Fast Ethernet).
Неудивительно, что в комплекте этой модели нет ни одной планки с аудиовыходами — все необходимое уже распаяно в блоке выводов задней панели платы.
Комплект поставки
- Упаковка: коробка привычного дизайна;
- Документация: руководство пользователя материнской платы на английском языке, краткое описание платы на 9 языках, включая русский;
- Наклейка с описанием функциональности перемычек;
- Кабель ATA66/100/133 и шлейф для подключения дисковода;
- 2 кабеля Serial ATA (без переходников питания);
- Планка на заднюю панель компьютера с 2 разъемами USB (2.0);
- Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
- Дискета с драйверами к SATA RAID;
- Компакт-диск с программным обеспечением:
- необходимые для работы платы драйверы;
- руководства пользователя некоторых плат компании в формате PDF;
- Adobe Acrobat Reader;
- ABIT FlashMenu;
- DirectX 9.0.
Интегрированные контроллеры
- Звуковой, на базе AC'97-кодека VIA VT1616, с возможностью подключения аудиосистем 5.1, разъемами аудиовыходов и S/PDIF-Out, а также разъемом для подключения фронтальных аудиовыходов;
- Сетевой, реализованный на базе возможностей чипсета, с поддержкой 10/100 Мбит Base-T (Fast Ethernet).
Фирменные технологии
Плата обладает несколькими фирменными технологиями ABIT с близкой или даже пересекающейся функциональностью, суть которых — в возможности тонкой настройки и разгона системы, а также обеспечении системного мониторинга и спасении от возможных повреждений компонентов.
Настройки
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Перемычка для контроля над таймингами S2K bus | |||
| Набор перемычек для включения возможности запуска компьютера с устройств USB | |||
| Перемычка для включения возможности запуска компьютера с устройств PS/2 | |||
| Из BIOS, основанного на версии AwardBIOS 6.00PG от Phoenix | Настройки таймингов памяти | + | CAS Latency, Precharge to Active, Active to Precharge, Active to CMD, Command Rate, Burst Length, Bank Interleave, Write Recovery Time, tWTR, DQS Input, DQS Output |
| Выбор частоты работы памяти | + | By SPD, 133, 166, 200 МГц | |
| Настройка работы шины AGP | + | ||
| Настройка работы шины PCI | + | ||
| Возможность изменения делителя частоты для шин AGP и PCI | + | FSB:AGP = 3:2, 4:2, 5:2, 6:2 | |
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 100—250 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x5—x22,5 | |
| Изменение напряжения ядра процессора | + | 1,1—2,325 В с шагом 0,025 В | |
| Изменение напряжения памяти | + | 2,5, 2,55, 2,6, 2,65, 2,7, 2,8 В | |
| Изменение напряжения чипсета | + | 2,55, 2,6, 2,65, 2,75, 2,85, 2,95 В | |
| Изменение напряжения шины AGP | + | 1,5, 1,55, 1,6, 1,65 В | |
Использовалась версия BIOS 11, как последняя из доступных на время проведения тестирования.
Результаты тестов:
