Shuttle FB86 (Shuttle SB86i, HDA-кодек Realtek ALC880)
Тест программы RightMark Audio Analyzer
Тестируемая цепь: Line-Out материнской платы — Line-In Terratec DMX 6fire
Режим работы: 16-bit, 44 kHz
Общие результаты
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:
+0.14, -0.23 Очень хорошо
Уровень шума, дБ (А):
-86.5 Хорошо
Динамический диапазон, дБ (А):
85.8 Хорошо
Гармонические искажения, %:
0.0034 Очень хорошо
Интермодуляционные искажения + шум, %:
0.031 Хорошо
Взаимопроникновение каналов, дБ:
-83.1 Очень хорошо
Интермодуляции на 10 кГц, %:
0.015 Очень хорошо
Общая оценка: Хорошо

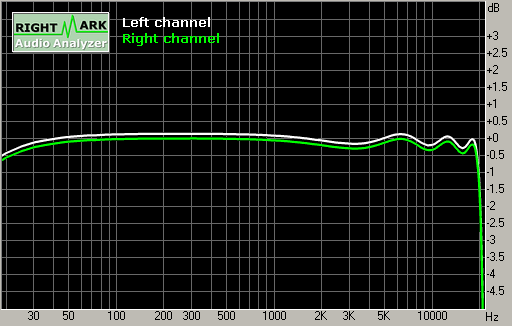

Частотная характеристика
Диапазон частот
Неравномерность
От 20 Гц до 20 кГц, дБ -0.94, +0.14
От 40 Гц до 15 кГц, дБ -0.23, +0.14

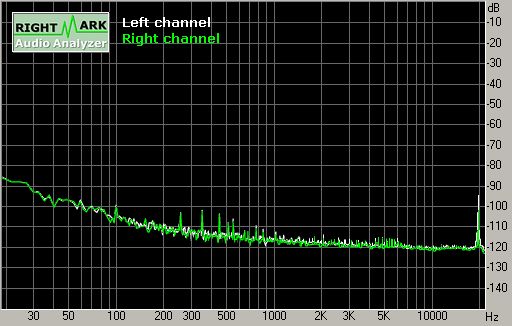

Уровень шума
Параметр
Левый
Правый
Мощность RMS, дБ: -67.7 -68.0
Мощность RMS (A-взвеш.), дБ: -85.9 -86.5
Пиковый уровень, дБ (FS): -54.1 -53.4
Смещение DC, %: -0.00 -0.00
Динамический диапазон
Параметр
Левый
Правый
Динамический диапазон, дБ: +64.5 +64.8
Динамич. диапазон (A-взвеш.), дБ: +85.8 +86.1
Смещение DC, %: -0.00 -0.00
Нелинейные искажения + шум (при уровне -3 дБ)
Параметр
Левый
Правый
КНИ, %: 0.0042 0.0034
КНИ + шум, %: 0.0867 0.0860
КНИ + шум (A-взвеш.), %: 0.0316 0.0312

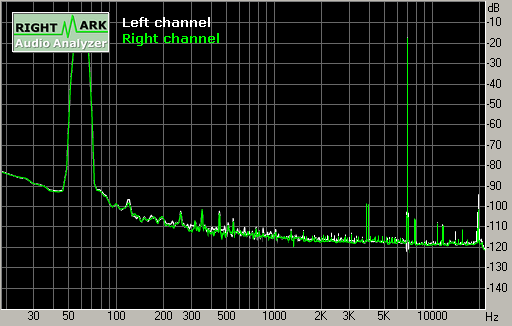

Интермодуляционные искажения
Параметр
Левый
Правый
КИИ + шум, %: 0.0313 0.0313
КИИ + шум (A-взвеш.), %: 0.0145 0.0139

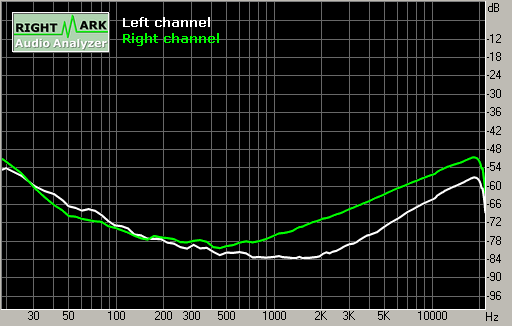

Взаимопроникновение стереоканалов
Параметр
Лев.<-Пр.
Лев.->Пр.
Проникновение на 100 Гц, дБ: -72 -73
Проникновение на 1 кГц, дБ: -82 -75
Проникновение на 10 кГц, дБ: -63 -55
Интермодуляции (переменная частота)
Параметр
Левый
Правый
КИИ + шум на 5 кГц, %: 0.0146 0.0132
КИИ + шум на 10 кГц, %: 0.0185 0.0156
КИИ + шум на 15 кГц, %: 0.0269 0.0176
Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.4
