MSI G965M-FI — системная плата на базе чипсета Intel G965

• Чипсет Intel G965 (применен северный мост G965 и южный ICH8)

Мы полагаем, что давно минули те времена, когда к платам с интегрированным видео стоило относиться лишь как к максимально дешевым офисным решениям. Современные решения этого класса практически не теряют в скорости при работе со встроенным, а не внешним видео, функциональность при работе в 2D давно в полном порядке, а разгрузку процессора при проигрывании видео нынешние интегрированные чипсеты могут обеспечить даже более эффективно, чем дешевая видеокарта прошлых поколений. Однако рассматриваемую сегодня плату иначе как в составе рабочей офисной машинки представить трудно. Правда, у MSI G965M-FI есть порт FireWire, которому применение в офисах найти трудно, но остальные факторы однозначно свидетельствуют «за».

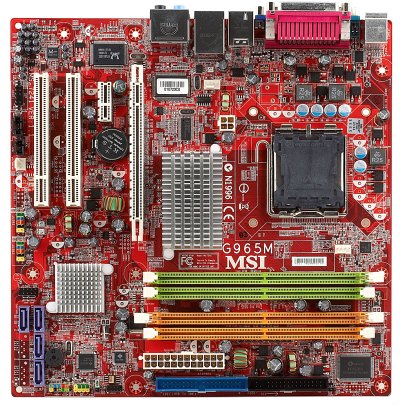

Разводка платы хорошо продумана и практически не создает проблем (упомянем разве что блокировку модулей памяти в разъемах установленной видеокартой). При этом, несмотря на миниатюрный размер платы, она вмещает 2 полноценно доступных слота PCI (остающихся свободными при установке сколь угодно громоздкого видеоускорителя), а этим может похвастаться на текущий момент далеко не каждая полноразмерная топовая модель. Охлаждение чипсета организовано вполне адекватно — сравнительно большой алюминиевый радиатор на северном мосту дополнен маленьким игольчатым на южном, что, конечно, не избавляет эти компоненты от сильного нагрева, но тут он все-таки поменьше, чем в случае, например, Gigabyte 965G-DS3. Для надежности мы рекомендуем активно охлаждать чипсет (или грамотно организовать вентиляцию в корпусе), но все многочасовые тесты система прошла без проблем.

Плата обладает рядовым 3-канальным стабилизатором напряжения питания процессора, но суммарные 9 полевых транзисторов оставляют нагрев этих компонентов на нормальном уровне, а применение качественных конденсаторов (6 полимерных по 560 мкФ и 4 по 3300 мкФ от уважаемой Nippon Chemi-con) позволяют не беспокоиться о подсистеме питания процессора. Стабилизатор напряжения памяти включает около 10 конденсаторов по 1000 мкФ и усилен применением индуктивных элементов. Несмотря на вынос батарейки почти к задней панели платы, расположение на текстолите единственной имеющейся перемычки очень удачно, так что при представляющейся нам в данном случае крайне редкой необходимости очистить CMOS, никаких затруднений не возникнет. Размер платы — 245×245 мм (стандартный microATX), крепление к корпусу восемью винтами, все края платы при этом надежно фиксируются.

У платы G965M существует, как это принято у MSI, целый набор вариаций, включающих или исключающих RAID-контроллер (встроенный в чипсет, у такой платы используется южный мост ICH8R), контроллер FireWire и пр. Все эти модификации кратко обозначены в полном названии модели: в нашем случае суффикс FI говорит о наличии Gigabit LAN и FireWire. Понятно, что у всех этих моделей единая PCB, отличающаяся только распайкой тех или иных компонентов и выбором контроллеров (включая мосты чипсета, в качестве северного может применяться Q965). Кроме того, существуют родственные модели G965MDH (для Viiv-применений) и Q965MDO (соответственно, для офиса).

Системный мониторинг (Winbond W83627EHG, по данным BIOS Setup)

• Напряжение процессора, батарейки, +3,3, +5 и +12 В;
• Частота вращения двух вентиляторов, для одного из которых реализована функция автоматического управления частотой вращения;
• Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком на плате);
• Технология автоматической регулировки вращения процессорного вентилятора (есть возможность задать только желаемую температуру процессора).

Порты, коннекторы и разъемы на поверхности платы

• Процессорный сокет Socket 775 (заявлена поддержка всех существующих процессоров для этого сокета с шиной не выше 1066 МГц);
• 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-533/667 или до 4 ГБ DDR2-800; на сайте производителя приведен список сертифицированных модулей);
• Слот PCIEx16 для видеоускорителей;
• 1 слот PCIEx1;
• 2 слота PCI;
• Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные видеоускорители, не имеющие собственного разъема питания) и 4-контактный ATX12V для питания процессора;
• Разъем FDD;
• Разъем IDE (Parallel ATA), функционирующий за счет дополнительного контроллера JMicron, на 2 устройства ATA100 (об ограничениях при работе читайте ниже);
• 4 разъема SATA-II (Serial ATA II) на 4 «чипсетных» устройства SATA300 (у варианты платы FIR с южным мостом ICH8R имеется 6 разъемов SATA-II и подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5 и Matrix RAID;
• 2 разъема для подключения планок на 4 дополнительных порта USB (еще один разъем может быть распаян в некоторых вариациях платы);
• Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
• Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
• Разъем для подключения цифрового звукового выхода S/PDIF-Out на планке;
• Разъем для подключения COM-порта на планке;
• Разъем для подключения датчика вскрытия корпуса (Chassis Intrusion);
• Недокументированный разъем SPI;
• 3 разъема для подключения вентиляторов (2 из них 4-контактные, с возможностью контроля количества оборотов), для процессорного доступна автоматическая регулировка частоты вращения.

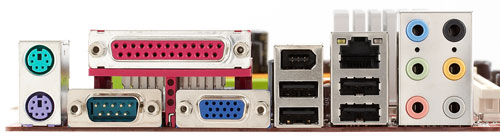

Задняя панель платы (слева направо, по блокам)

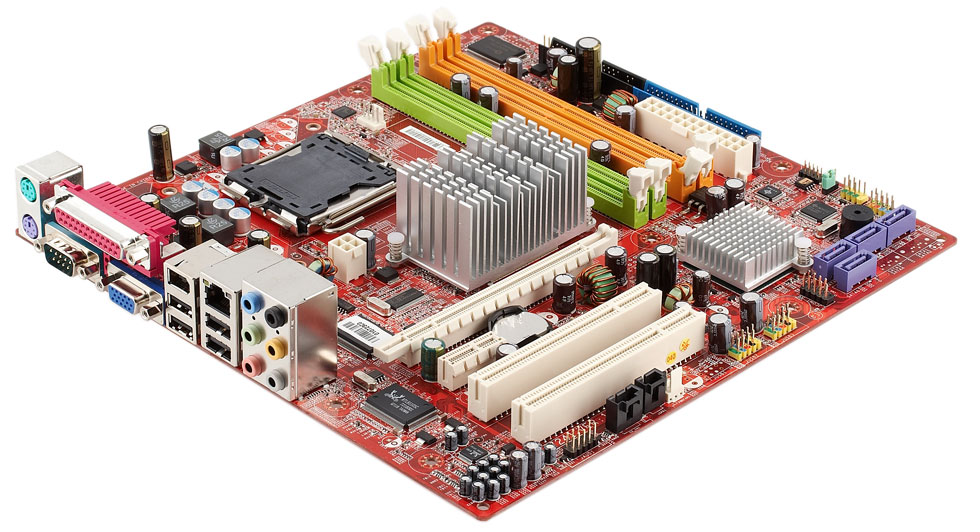

по ссылке — вид платы в 3/4 со стороны задней панели

• Разъемы PS/2 для подключения мыши и клавиатуры;
• 1 LPT-порт, 1 COM-порт и 1 VGA (D-Sub);
• 2 порта USB и 1 FireWire;
• 2 порта USB и 1 RJ-45 (Gigabit Ethernet, в некоторых вариациях платы — Fast Ethernet);
• 6 аналоговых аудиоразъемов (Line-In, Front, Mic-In, Rear, Center/Sub, Side).

Комплект поставки

• Упаковка: стандартная коробка MSI небольшого размера;
• Документация: руководство пользователя на английском языке;
• Кабели: 1 SATA (с переходником питания) и 1 ATA66;
• Заглушка на заднюю панель платы для вывода соответствующих разъемов;
• 2 компакт-диска (под Windows XP и Windows Vista) с драйверами и фирменными утилитами MSI (включая Dual Core Center и DOT Express — для мониторинга, управления частотой вращения кулеров, разгона и пр.; а также Live Update — для поиска и обновления драйверов, утилит и прошивок BIOS через интернет).

Комплект сверхбюджетный: MSI с недавних пор даже шлейф для флоппи-дисковода не прикладывает по умолчанию.

Интегрированные контроллеры

• Звуковой, на базе 10-канального (7.1+2) HDA-кодека Realtek ALC883, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF-Out;
• Сетевой, с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet), на базе микросхемы Realtek RTL8110SC (интерфейс PCI);
• IDE, на базе микросхемы JMicron JM20335 (мост USB-IDE), с поддержкой 2 устройств на канале ATA100;
• FireWire, на базе микросхемы VIA VT6308P, с поддержкой 2 устройств (на плате реализована поддержка только одного устройства).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0 и звуковой карты Terratec DMX 6fire:

Общая оценка: Очень хорошо (подробнее). Дополнительно про интегрированную аудиосистему сказать практически нечего: использован бюджетный 10-канальный аудиокодек, без каких-либо интересных домашнему пользователю функций.

Гораздо интереснее обстоит дело с контроллером IDE. Кажется, инженеры MSI решили перепробовать все возможные варианты реализации на своих платах этого контроллера, раз уж, волей Intel, они лишены естественного — чипсетного. В данном случае выбран весьма экзотический вариант, на которые вообще горазды специалисты JMicron — мост USB-IDE. Среди крайне немногочисленных плюсов данного решения можно отметить четко оговоренные в спецификации ограничения: на подключенный к этому контроллеру жесткий диск нельзя установить ОС и с такого диска нельзя загрузиться. Отсюда вполне логично заключаем, что для использования с винчестерами JMicron JM20335 попросту не предназначен, его стоит рассматривать исключительно как решение для поддержки старых CD/DVD-приводов с интерфейсом PATA.

Чисто из интереса мы решили выяснить, что может обеспечить покупателю IDE-интерфейс на данной плате. Дело в том, что хотя официально поддерживаются режимы работы вплоть до UDMA100, теоретическая пропускная способность USB-порта ограничена значением 60 МБ/с (то есть меньше UDMA66). Однако, практические тесты (копирование больших файлов) показали, что скорость работы с PATA-диском на этой плате находится на примерно том же уровне (в районе 30 МБ/с), что и при использовании чипсетного контроллера более старых плат, то есть ни переходник USB-IDE, ни особенности интерфейса USB не создали бы заметных проблем у обладателя жесткого диска со старым интерфейсом.

Впрочем, чтобы окончательно нас разочаровать, система отказалась запускать установку 32-битных версий Windows XP (с интегрированным SP2) и Windows Vista при загрузке с CD — в момент старта ОС попросту рушилась. В то же время, загрузка с CD c 64-битной версией Windows XP проходила нормально, ОС начинала процесс установки. Дальнейшие изыскания предоставляем на долю будущих обладателей платы.

Настройки

Использовалась версия BIOS 1.4, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Плата позволяет вызвать по нажатию определенной клавиши в момент прохождения процедуры POST меню для выбора загрузочного устройства, что дает возможность с удобством выполнить разовую загрузку, например с CD-привода, не производя соответствующих изменений в BIOS Setup.

Говорить про «разгонные» настройки платы, в виду перечисленных в таблице деталей, не приходится, но отметим, что плата не позволяет разрешить работать интегрированному видео параллельно с внешней видеокартой, а эта функция могла бы быть полезной в ряде случаев даже в офисе.

Производительность

Конфигурация тестовых стендов:

• Процессор: Intel Core 2 Duo E6600 (2,4 ГГц)
• Память: 2 модуля по 1 ГБ Corsair CM2X1024-9136C5D
• Видеокарта: ATI Radeon X1900 XTX 512 МБ
• Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
• БП: HiPro W460GC31
• ОС: Windows XP SP2

С рутинным в общем-то тестированием производительности дело тоже не заладилось. Наш стандартный режим работы памяти DDR2-800 с таймингами 4-4-4 обычно достигается применением модулей Corsair Dominator с поднятием напряжения до 2,2 В. В данном случае мы были лишены как подъема напряжения, так и задания таймингов. В результате перебора имеющихся в нашей лаборатории модулей памяти пришлось ограничиться режимом DDR2-667 с таймингами 5-5-5 — максимумом, который плата смогла осилить (да, тайминги можно было «подтянуть» и из Windows, но CAS Latency таким образом все равно не изменить, так что мы решили оставить эксперимент чистым). Зато вместо наскучившего, наверное, большинству читателей сравнения с лупой двух одинаково настроенных топовых решений, посмотрим на практические различия в таких условиях.

Сравним результаты мы с другой платой на Intel G965, которая, по совместительству, демонстрирует еще и почти самый высокий уровень производительности среди всех плат на чипсетах серии Intel 965 — Gigabyte 965G-DS3.

Что ж, пониженная частота работы памяти (сама по себе — очень мало), повышенные тайминги (особенно в абсолютном выражении) и, возможно, более медленные настройки прочих таймингов и других параметров, влияющих на производительность, приводят к примерно 7-8-процентному отставанию исследуемой модели MSI от «одногруппников». С другой стороны, использование интегрированного видео одинаково практически не тормозит работу обеих плат, да и в 3D-играх влияние режимов памяти на скорость ничтожно, правда, чистая производительность GMA X3000 для современных игр, конечно, совершенно недостаточна.

Итог

Эта дешевая (около 100 долларов на момент анонса статьи) интегрированная плата могла бы оказаться удачным выбором для многих применений… Однако серьезные ограничения на работу IDE-винчестеров и установку Windows с IDE-CD-приводов (легко решаемые на уровне офиса клонированием разделов диска), отсутствие не только возможностей для разгона, но и разумных настроек работы памяти (с сопутствующим понижением уровня производительности) вряд ли позволяют рекомендовать эту плату домашним пользователям. Впрочем, и то сказать — для дома эта модель не предлагает почти ничего интересного, кроме цены, ну а ценители топовых решений вообще не посмотрят на плату без поддержки Penryn и FSB 1333 МГц. Итого: бюджетное рабочее решение с небольшими проблемами.
