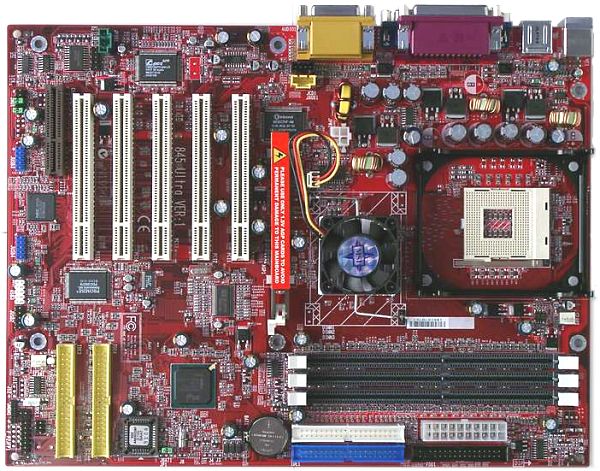

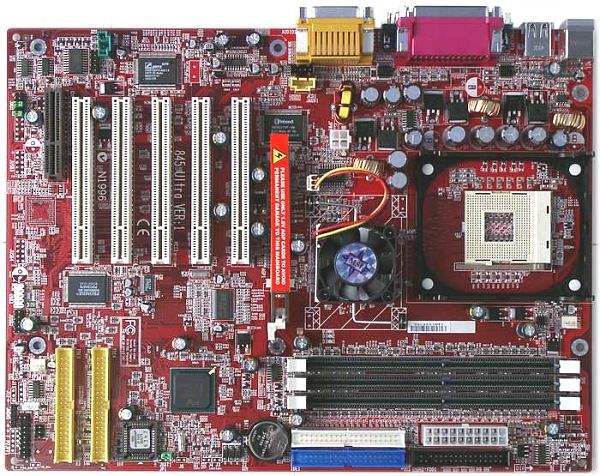

MSI 845 Ultra-AR и MSI 845 Ultra-ARU системные платы на базе чипсета i845D
![MSI 845 Ultra-AR](../images/roundup-i845d-mar2k2-p2/845ar-box.jpg)

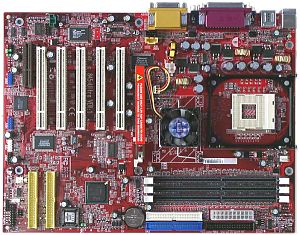

![MSI 845 Ultra-ARU](../images/roundup-i845d-mar2k2-p2/845aru-box.jpg)
Мы не видим смысла описывать эти платы порознь они отличаются лишь наличием на последней контроллера USB 2.0. А в целом платы традиционны для компании: красочная коробка, красный текстолит и привычная комплектация.
Комплект поставки включает:
- Упаковку: коробка стандартного для компании дизайна с изображением какого-то летающего аппарата;
- Документацию: руководство пользователя на английском языке;
- Кабели: один АТА 66/100/133 и шлейф для подключения дисковода;
- D-Bracket;
- Планку на заднюю панель компьютера с 4 портами USB;
- Календарь на 2002 год;
- Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- утилиты от AMI и Award для работы с функцией плат Suspend-To-Disk;
- Award WinFlash для прошивки BIOS из Windows;
- LiveBIOS;
- Fuzzy Logic 3;
- PC Alert;
- GoodMem;
- Adobe Acrobat Reader;
- X-Setup для настройки большинства параметров Windows;
- PC-Cillin 2000 популярный антивирусный пакет;
- 3Deep утилита для настройки цветовой гаммы;
- VNC для удаленного доступа к компьютеру.
Разводка плат в целом удачна, неудобно лишь расположение аудиовходов недалеко от задней панели да разъемов IDE RAID позади слотов PCI. Доступ к перемычкам и переключателям не затруднен даже при установке плат в корпус. Назначение почти всех перемычек и переключателей отображено на платах. У данных моделей имеется особенность подключения планки с USB-портами: на платах доступны два разъема на два USB-порта один стандартный, а один выполненный по расширенной спецификации MSI и использовать можно только тот из них, разводке контактов которого соответствует имеющаяся в комплекте планка.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 2200 и 4 по 1200 мкФ (средний показатель, но впрочем, проблем при тестировании не возникало).
На платы интегрированы следующие контроллеры: звуковой, выполненный на основе микросхемы C-Media CMI8738/PCI-6ch-LX; контроллер IDE RAID на базе микросхемы Promise PDC20276; (только на плате 845 Ultra-ARU) контроллер USB 2.0 на базе микросхемы NEC D720100AS1.
![](../images/roundup-i845d-mar2k2-p2/845aru-raid.jpg)
![](../images/roundup-i845d-mar2k2-p2/845aru-usb2.jpg)
Не распаяны, но разведены на платах: (только на плате 845 Ultra-AR) вышеупомянутый контроллер USB 2.0.
На платах используются возможности системного мониторинга микросхемы W83627HF-AW от Winbond. Контролируются напряжения процессора, +/-3,3, +/-5 и +/-12 В, частота вращения 3 вентиляторов и температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком плат). На платах имеются 3 разъема для регулируемого подключения вентиляторов, 1 из которых используется кулером северного моста чипсета.
Краткие характеристики платы: разъемы памяти 3 DDR SDRAM; слоты расширения AGP/ 5 PCI/ CNR; порты ввода/вывода 2 COM/ LPT/ 2 PS/2/ 4 USB 1.1/ (только на плате 845 Ultra-ARU) 4 USB 2.0; размеры платы 305х230 мм.
Настройка платы осуществляется:
С помощью перемычек и переключателей | Перемычка для очистки содержимого CMOS | ||
Из BIOS, основанного на версии 2.01a от AMI | Настройки таймингов памяти | + | CAS Latency, RAS to CAS Delay, RAS Precharge Time, Precharge Delay |
Выбор частоты работы памяти | + | Auto/DDR200/DDR266 | |
Настройка работы шины AGP | + | ||
Настройка работы шины PCI | + | ||
Возможность изменения делителя частоты для шин AGP и PCI | - | ||
Ручное распределение прерываний по слотам | + | ||
Изменение частоты FSB | + | с шагом в 1 МГц, 100-200 МГц | |
Изменение коэффициента умножения процессора | + | x8-x50 | |
Изменение напряжения ядра процессора | + | 1,4-1,85 В, с шагом в 0,025 В | |
Изменение напряжения памяти | + | 2,5, 2,6, 2,7 В | |
Изменение напряжения чипсета | - | ||
Изменение напряжения шины AGP | + | 1,5, 1,6, 1,7 В |
Использовалась версия BIOS 3.2, как последняя из доступных на время проведения тестирования.
В этот раз продукция компании MSI порадовала нас высокой скоростью работы, а учитывая отличную функциональную насыщенность плат, их можно смело рекомендовать широкому кругу пользователей.
Результаты тестов:
