iEi KINO-761AM2 (AC’97-кодек Realtek ALC655)
Отчет о тестировании в RightMark Audio Analyzer
Тестируемое устройство | HDA-кодек Realtek ALC655 на плате iEi KINO-761AM2 |
Режим работы | 16-bit, 44 kHz |
Звуковой интерфейс | |
Маршрут сигнала | Line-Out материнской платы - Line-In ESI Juli@ |
Версия RMAA | 6.0.5 |
Фильтр 20 Гц - 20 кГц | ДА |
Нормализация сигнала | ДА |
Режим МОНО | НЕТ |
Частота сигнала калибрации, Гц | 1000 |
Полярность | правильная/правильная |
Общие результаты
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ | +0.17, -0.49 |
Хорошо |
Уровень шума, дБ (А) | -80.6 |
Хорошо |
Динамические диапазон, дБ (А) | 80.4 |
Хорошо |
Гармонические искажения, % | 0.028 |
Хорошо |
Гармонические искажения + шум, дБ(A) | -66.2 |
Средне |
Интермодуляционные искажения + шум, % | 0.054 |
Хорошо |
Взаимопроникновение каналов, дБ | -80.0 |
Очень хорошо |
Интермодуляции на 10 кГц, % | 0.200 |
Средне |
Общая оценка | Хорошо |
Частотная характеристика
![Spectrum graph](iei-kino-761am2-alc655/fr.png)
От 20 Гц до 20 кГц, дБ | -3.73, +0.17 |
От 40 Гц до 15 кГц, дБ | -0.49, +0.17 |
Уровень шума
![Spectrum graph](iei-kino-761am2-alc655/noise.png)
Левый |
Правый |
|
Мощность RMS, дБ | -78.6 |
-78.9 |
Мощность RMS, дБ (A) | -80.4 |
-80.8 |
Пиковый уровень, дБ | -61.5 |
-61.5 |
Смещение DC, % | -0.0 |
-0.0 |

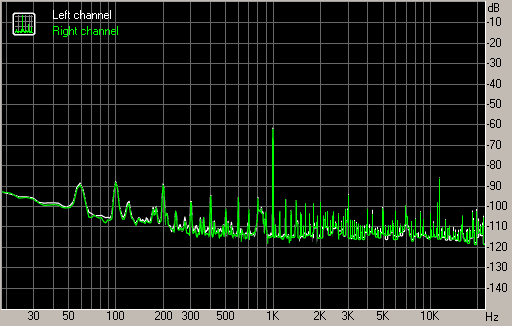

Динамический диапазон
![Spectrum graph](iei-kino-761am2-alc655/dynamics.png)
Левый |
Правый |
|
Динамический диапазон, дБ | +78.3 |
+78.7 |
Динамический диапазон, дБ (А) | +80.3 |
+80.6 |
Смещение DC, % | -0.00 |
-0.00 |

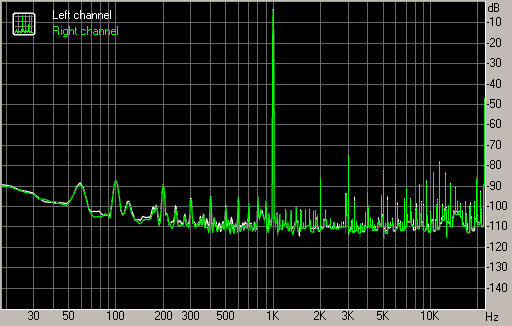

Гармонические искажения + шум (-3 дБ)
![Spectrum graph](iei-kino-761am2-alc655/thd.png)
Левый |
Правый |
|
Гармонические искажения, % | +0.0278 |
+0.0288 |
Гармонические искажения + шум , % | +0.0530 |
+0.0537 |
Гармонические искажения + шум (A-взвеш.), % | +0.0482 |
+0.0494 |

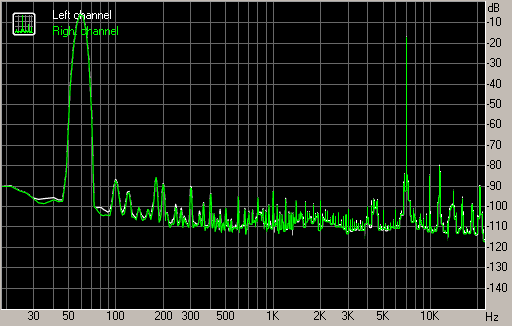

Интермодуляционные искажения
![Spectrum graph](iei-kino-761am2-alc655/imd.png)
Левый |
Правый |
|
Интермодуляционные искажения + шум, % | +0.0537 |
+0.0538 |
Интермодуляционные искажения + шум (A-взвеш.), % | +0.0436 |
+0.0434 |

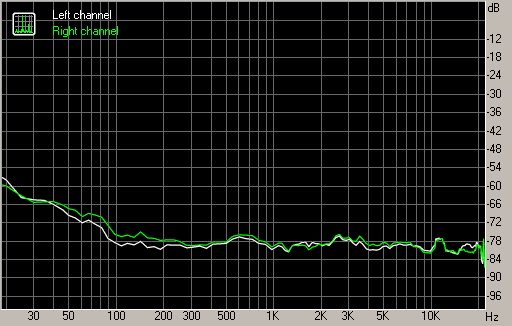

Взаимопроникновение стереоканалов
![Spectrum graph](iei-kino-761am2-alc655/cross.png)
Левый |
Правый |
|
Проникновение на 100 Гц, дБ | -78 |
-75 |
Проникновение на 1000 Гц, дБ | -79 |
-79 |
Проникновение на 10000 Гц, дБ | -80 |
-81 |
Интермодуляционные искажения (переменная частота)
![Spectrum graph](iei-kino-761am2-alc655/imdswept.png)
Левый |
Правый |
|
Интермодуляционные искажения + шум на 5000 Гц, | 0.0640 |
0.0639 |
Интермодуляционные искажения + шум на 10000 Гц, | 0.1658 |
0.1595 |
Интермодуляционные искажения + шум на 15000 Гц, | 0.4012 |
0.3473 |
