Отчет о тестировании в RightMark Audio Analyzer
Тестируемое устройство | HDA-кодек Realtek ALC892 на плате Gigabyte 890GPA-UD3H |
Режим работы | 16 бит, 44 кГц |
Звуковой интерфейс | |
Маршрут сигнала | Line-Out материнской платы - Line-In ESI Juli@ |
Версия RMAA | 6.2.3 |
Фильтр 20 Гц - 20 кГц | ДА |
Нормализация сигнала | ДА |
Изменение уровня | -3.7 дБ / -3.6 дБ |
Режим МОНО | НЕТ |
Частота сигнала калибрации, Гц | 1000 |
Полярность | инвертированная/инвертированная |
Общие результаты
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ | +0.04, -0.34 |
Очень хорошо |
Уровень шума, дБ (А) | -88.2 |
Хорошо |
Динамические диапазон, дБ (А) | 88.2 |
Хорошо |
Гармонические искажения, % | 0.0033 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) | -81.8 |
Хорошо |
Интермодуляционные искажения + шум, % | 0.012 |
Очень хорошо |
Взаимопроникновение каналов, дБ | -87.2 |
Отлично |
Интермодуляции на 10 кГц, % | 0.011 |
Очень хорошо |
Общая оценка | Очень хорошо |
Частотная характеристика
![Spectrum graph](gigabyte-890gpa-ud3h-889/fr.png)
От 20 Гц до 20 кГц, дБ | -1.18, +0.04 |
От 40 Гц до 15 кГц, дБ | -0.34, +0.04 |

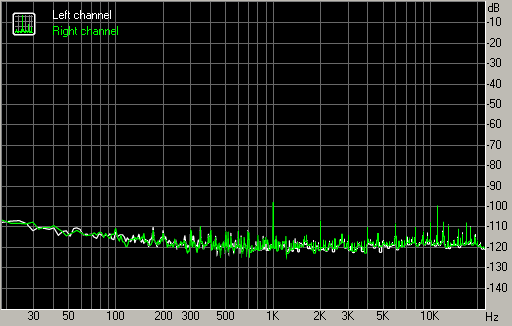

Уровень шума
![Spectrum graph](gigabyte-890gpa-ud3h-889/noise.png)
Левый |
Правый |
|
Мощность RMS, дБ | -87.0 |
-87.1 |
Мощность RMS, дБ (A) | -88.2 |
-88.3 |
Пиковый уровень, дБ | -71.3 |
-71.5 |
Смещение DC, % | -0.0 |
-0.0 |
Динамический диапазон
![Spectrum graph](gigabyte-890gpa-ud3h-889/dynamics.png)
Левый |
Правый |
|
Динамический диапазон, дБ | +86.9 |
+86.9 |
Динамический диапазон, дБ (А) | +88.2 |
+88.2 |
Смещение DC, % | -0.00 |
-0.00 |

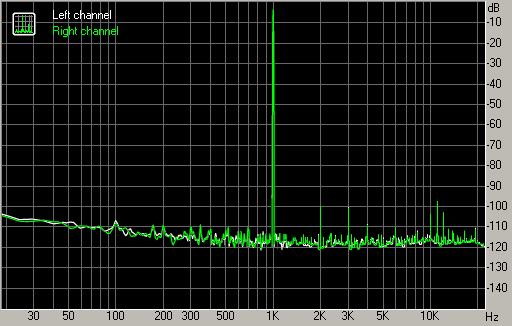

Гармонические искажения + шум (-3 дБ)
![Spectrum graph](gigabyte-890gpa-ud3h-889/thd.png)
Левый |
Правый |
|
Гармонические искажения, % | +0.0033 |
+0.0033 |
Гармонические искажения + шум , % | +0.0094 |
+0.0093 |
Гармонические искажения + шум (A-взвеш.), % | +0.0082 |
+0.0081 |

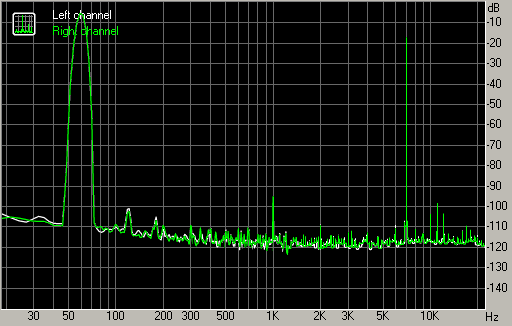

Интермодуляционные искажения
![Spectrum graph](gigabyte-890gpa-ud3h-889/imd.png)
Левый |
Правый |
|
Интермодуляционные искажения + шум, % | +0.0117 |
+0.0116 |
Интермодуляционные искажения + шум (A-взвеш.), % | +0.0102 |
+0.0101 |
Взаимопроникновение стереоканалов
![Spectrum graph](gigabyte-890gpa-ud3h-889/cross.png)
Левый |
Правый |
|
Проникновение на 100 Гц, дБ | -84 |
-80 |
Проникновение на 1000 Гц, дБ | -86 |
-86 |
Проникновение на 10000 Гц, дБ | -84 |
-84 |
Интермодуляционные искажения (переменная частота)
![Spectrum graph](gigabyte-890gpa-ud3h-889/imdswept.png)
Левый |
Правый |
|
Интермодуляционные искажения + шум на 5000 Гц, | 0.0111 |
0.0112 |
Интермодуляционные искажения + шум на 10000 Гц, | 0.0108 |
0.0110 |
Интермодуляционные искажения + шум на 15000 Гц, | 0.0115 |
0.0115 |
