HDA-кодек Realtek ALC889 на плате Gigabyte GA-P55A-UD6
Тестируемое устройство | HDA-кодек Realtek ALC889 на плате Gigabyte GA-P55A-UD6 |
Режим работы | 16-bit, 48 kHz |
Звуковой интерфейс | |
Маршрут сигнала | External loopback (line-out - line-in) |
Версия RMAA | 6.0.6 |
Фильтр 20 Гц - 20 кГц | ДА |
Нормализация сигнала | ДА |
Изменение уровня | 0.4 дБ / 0.4 дБ |
Режим МОНО | НЕТ |
Частота сигнала калибрации, Гц | 1000 |
Полярность | инвертированная/инвертированная |
Общие результаты
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ | +0.02, -0.06 |
Отлично |
Уровень шума, дБ (А) | -90.9 |
Очень хорошо |
Динамические диапазон, дБ (А) | 91.1 |
Очень хорошо |
Гармонические искажения, % | 0.0016 |
Отлично |
Гармонические искажения + шум, дБ(A) | -84.5 |
Хорошо |
Интермодуляционные искажения + шум, % | 0.0075 |
Отлично |
Взаимопроникновение каналов, дБ | -89.9 |
Отлично |
Интермодуляции на 10 кГц, % | 0.0074 |
Отлично |
Общая оценка | Отлично |
Частотная характеристика
![Spectrum graph](48/fr.png)
От 20 Гц до 20 кГц, дБ | -0.07, +0.02 |
От 40 Гц до 15 кГц, дБ | -0.06, +0.02 |
Уровень шума
![Spectrum graph](48/noise.png)
Левый |
Правый |
|
Мощность RMS, дБ | -90.2 |
-90.1 |
Мощность RMS, дБ (A) | -91.0 |
-90.8 |
Пиковый уровень, дБ | -69.5 |
-68.8 |
Смещение DC, % | -0.0 |
-0.0 |
Динамический диапазон
![Spectrum graph](48/dynamics.png)
Левый |
Правый |
|
Динамический диапазон, дБ | +90.3 |
+90.3 |
Динамический диапазон, дБ (А) | +91.1 |
+91.1 |
Смещение DC, % | -0.00 |
-0.00 |

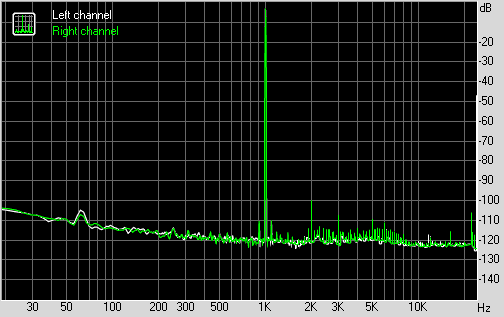

Гармонические искажения + шум (-3 дБ)
![Spectrum graph](48/thd.png)
Левый |
Правый |
|
Гармонические искажения, % | +0.0013 |
+0.0019 |
Гармонические искажения + шум , % | +0.0064 |
+0.0065 |
Гармонические искажения + шум (A-взвеш.), % | +0.0057 |
+0.0061 |
Интермодуляционные искажения
![Spectrum graph](48/imd.png)
Левый |
Правый |
|
Интермодуляционные искажения + шум, % | +0.0075 |
+0.0076 |
Интермодуляционные искажения + шум (A-взвеш.), % | +0.0068 |
+0.0069 |

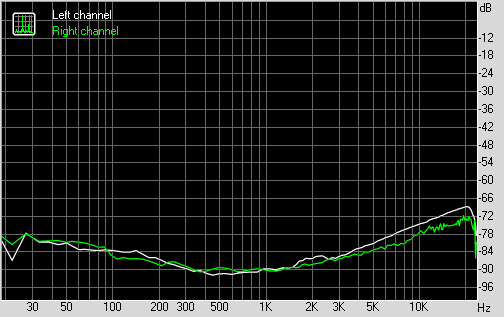

Взаимопроникновение стереоканалов
![Spectrum graph](48/cross.png)
Левый |
Правый |
|
Проникновение на 100 Гц, дБ | -83 |
-84 |
Проникновение на 1000 Гц, дБ | -89 |
-89 |
Проникновение на 10000 Гц, дБ | -74 |
-77 |
Интермодуляционные искажения (переменная частота)
![Spectrum graph](48/imdswept.png)
Левый |
Правый |
|
Интермодуляционные искажения + шум на 5000 Гц, | 0.0073 |
0.0073 |
Интермодуляционные искажения + шум на 10000 Гц, | 0.0073 |
0.0074 |
Интермодуляционные искажения + шум на 15000 Гц, | 0.0073 |
0.0075 |
Дополнительно |
|
