Отчет о тестировании в RightMark Audio Analyzer
| Тестируемое устройство | материнская плата Gigabyte GA-Z97X-UD5H (HDA-кодек Realtek ALC1150) |
| Режим работы | 24-bit, 44 kHz |
| Звуковой интерфейс | |
| Маршрут сигнала | выход на наушники — вход Creative E-MU 0204 USB |
| Версия RMAA | 6.3.0 |
| Фильтр 20 Гц — 20 кГц | да |
| Нормализация сигнала | да |
| Изменение уровня | −0,4 дБ /−0,5 дБ |
| Режим моно | нет |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,02, −0,12 |
Отлично |
| Уровень шума, дБ (А) | −73,7 |
Посредственно |
| Динамический диапазон, дБ (А) | 73,8 |
Посредственно |
| Гармонические искажения, % | 0,018 |
Хорошо |
| Гармонические искажения + шум, дБ(A) | −69,7 |
Посредственно |
| Интермодуляционные искажения + шум, % | 0,044 |
Хорошо |
| Взаимопроникновение каналов, дБ | −73,5 |
Хорошо |
| Интермодуляции на 10 кГц, % | 0,049 |
Хорошо |
| Общая оценка | Хорошо |
Частотная характеристика
Левый |
Правый |
|
| От 20 Гц до 20 кГц, дБ | −0,92, −0,02 |
−0,98, −0,05 |
| От 40 Гц до 15 кГц, дБ | −0,12, +0,02 |
−0,11, +0,05 |

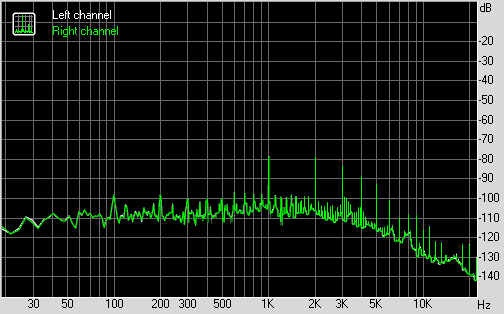

Уровень шума
Левый |
Правый |
|
| Мощность RMS, дБ | −75,1 |
−75,3 |
| Мощность RMS, дБ (A) | −73,6 |
−73,8 |
| Пиковый уровень, дБ | −57,5 |
−57,3 |
| Смещение DC, % | −0,0 |
+0,0 |
Динамический диапазон
Левый |
Правый |
|
| Динамический диапазон, дБ | +75,2 |
+75,4 |
| Динамический диапазон, дБ (А) | +73,7 |
+73,9 |
| Смещение DC, % | +0,00 |
+0,00 |

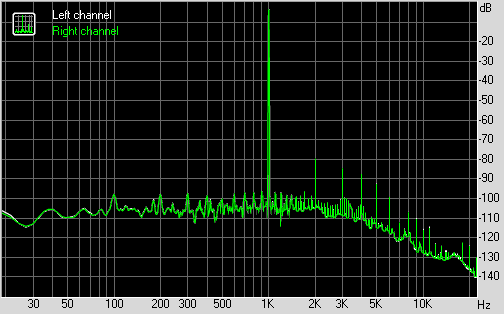

Гармонические искажения + шум (−3 дБ)
Левый |
Правый |
|
| Гармонические искажения, % | +0,0182 |
+0,0180 |
| Гармонические искажения + шум , % | +0,0273 |
+0,0270 |
| Гармонические искажения + шум (A-взвеш.), % | +0,0330 |
+0,0327 |

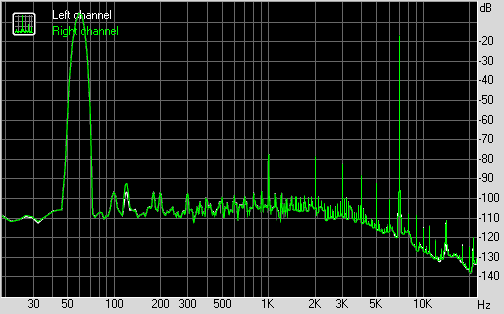

Интермодуляционные искажения
Левый |
Правый |
|
| Интермодуляционные искажения + шум, % | +0,0444 |
+0,0439 |
| Интермодуляционные искажения + шум (A-взвеш.), % | +0,0526 |
+0,0518 |
Взаимопроникновение стереоканалов
Левый |
Правый |
|
| Проникновение на 100 Гц, дБ | −77 |
−79 |
| Проникновение на 1000 Гц, дБ | −73 |
−72 |
| Проникновение на 10000 Гц, дБ | −90 |
−90 |
Интермодуляционные искажения (переменная частота)
Левый |
Правый |
|
| Интермодуляционные искажения + шум на 5000 Гц, % | 0,0504 |
0,0506 |
| Интермодуляционные искажения + шум на 10000 Гц, % | 0,0495 |
0,0496 |
| Интермодуляционные искажения + шум на 15000 Гц, % | 0,0475 |
0,0479 |
| 9 июля 2014 г. |
Сергей Пахомов
|
|
