Плата довольно длительное время (до выхода версии «Ultra2») венчала собой линейку моделей Gigabyte, основанных на i845PE, а потому ее комплектация и функциональность находятся на очень хорошем уровне.
Комплект поставки включает:
- Упаковку: коробка стандартного дизайна, но впервые ламинированная пластиком с созданием голографического эффекта;
- Документацию: руководство пользователя материнской платы, руководство пользователя IDE RAID, плакат с кратким описанием основных моментов установки и настройки платы — все на английском языке;
- Кабели: 2 ATA66/100/133 и шлейф для подключения дисковода;
- Планку на заднюю панель компьютера с 2 портами USB;
- Планку на заднюю панель компьютера с разъемами Rear, Center/Sub и S/PDIF-Out типов Coaxial и TosLink;
- Заглушку на заднюю панель платы;
- Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- DirectX 8.1;
- Adobe Acrobat Reader;
- Norton Internet Security 2002;
- Gigabyte EasyTune 4;
- Gigabyte IA Panel;
- Gigabyte Face Wizard;
- Gigabyte Windows Utility Manager;
- Gigabyte Management Tools;
- Gigabyte BIOS Writer.

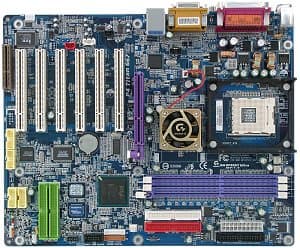

Вполне естественно, что разводка столь высокоинтегрированной платы обладает рядом недостатков: из основных отметим неудобное для подключения расположение разъемов аудиовходов (перед слотами PCI) и IDE RAID (позади них же), а также блокировку модулей памяти вставленной в слот видеокартой. На плате отсутствуют перемычки и переключатели.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 10 конденсаторов по 1500 мкФ.
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
- сетевой, реализованный на базе микросхемы Intel i82562EZ, с поддержкой 10BaseT/100BaseTX;
- контроллер IDE RAID, реализованный на базе микросхемы Promise PDC20276, с возможностью создания RAID уровней 0 и 1 по протоколам вплоть до ATA133;
- контроллер шины USB 2.0, реализованный на базе микросхемы NEC D720100AS1, с поддержкой 4 портов.
Благодаря использованию SmartI/O-контроллера Winbond W83L518D на плате реализована поддержка (и имеются разъемы для подключения) считывателей смарт-карт и флеш-карт форматов Secure Digital и Memory Stick.
На плате применены фирменные технологии компании:
- DualBIOS (на плате находится резервная микросхема Flash EEPROM с копией BIOS).
Наличие напряжения +2,5 В на модулях памяти индицируется светодиодом на плате.
Не распаяны, но разведены на плате: разъем для подключения COM-порта (он используется в версии платы, основанной на чипсете i845GE).
На плате используются возможности системного мониторинга микросхемы ITE IT8712F-A. Контролируются:
- напряжения процессора, +1,5, +3,3, +5 и +12 В;
- частота вращения 2 вентиляторов;
- температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
На плате имеется 2 разъема для регулируемого подключения вентиляторов и 2 для нерегулируемого (к одному из них подключен вентилятор на радиаторе северного моста чипсета).

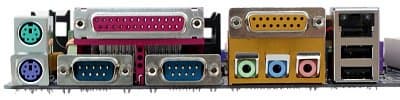

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 10 USB 2.0; размеры — 305х245 мм.
Настройка платы осуществляется:
| Из BIOS, основанного на версии Modular 6.00PG от Award | Настройки таймингов памяти | + | CAS Latency, Active to Precharge, RAS to CAS Delay, RAS Precharge |
| Выбор частоты работы памяти | + | Auto, DRAM/Host = 2, 2,5 | |
| Настройка работы шины AGP | - | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин AGP и PCI | - | ||
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 100—355 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | - | ||
| Изменение напряжения ядра процессора | + | 1,5—1,775 В с шагом 0,025 В | |
| Изменение напряжения памяти | + | Normal, +0,1, +0,2 В | |
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | + | Normal, +0,1, +0,2, +0,3 В |
Использовалась версия BIOS F3, как последняя из доступных на время проведения тестирования.
Одна из самых, но не самая производительная среди плат на своем чипсете; обладающая хорошими, но не выдающимися характеристиками как по функциональности, так и по комплектации и разгонным возможностям — эта модель заслуженно привлечет внимание многих покупателей, но не станет культовой из-за отсутствия уникальных параметров.
