Foxconn P9657AA-8EKRS2H (HDA-кодек Realtek (Avance Logic) ALC883)

Тест программы RightMark Audio Analyzer


Тестируемая цепь: Line-Out материнской платы — Line-In Terratec DMX 6fire
Режим работы: 16-bit, 44 kHz



Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.15, -0.17Очень хорошо
Уровень шума, дБ (А): -93.6Очень хорошо
Динамический диапазон, дБ (А): 93.7Очень хорошо
Гармонические искажения, %: 0.0036Очень хорошо
Интермодуляционные искажения + шум, %: 0.085Хорошо
Взаимопроникновение каналов, дБ: -93.1Отлично
Интермодуляции на 10 кГц, %: 0.0078Отлично

Общая оценка: Очень хорошо

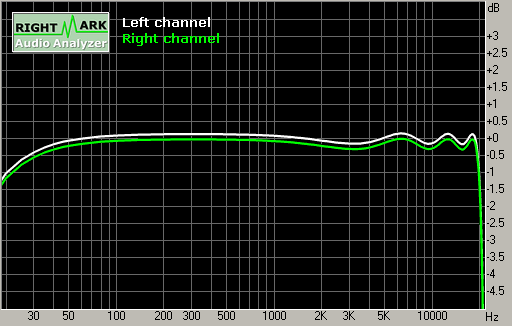

Частотная характеристика

Spectrum graph

Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ-1.02, +0.15
От 40 Гц до 15 кГц, дБ-0.17, +0.15

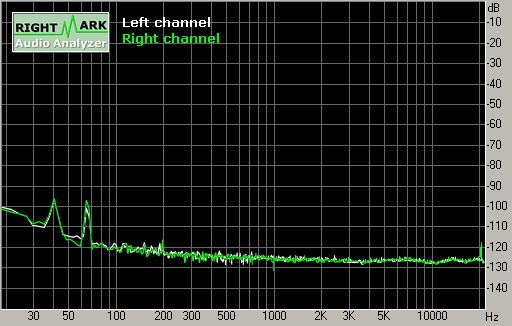

Уровень шума

Spectrum graph

Параметр Левый Правый
Мощность RMS, дБ:-86.0-86.2
Мощность RMS (A-взвеш.), дБ:-93.6-93.6
Пиковый уровень, дБ (FS):-72.9-74.1
Смещение DC, %:-0.00-0.00

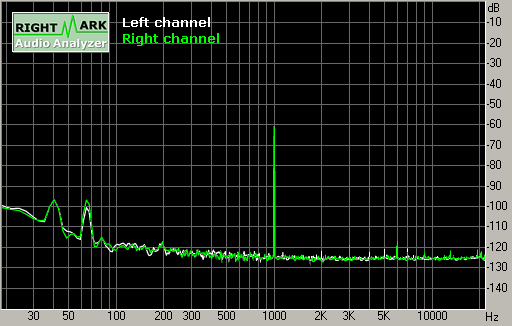

Динамический диапазон

Spectrum graph

Параметр Левый Правый
Динамический диапазон, дБ:+85.4+86.7
Динамич. диапазон (A-взвеш.), дБ:+93.7+93.7
Смещение DC, %:-0.00-0.00

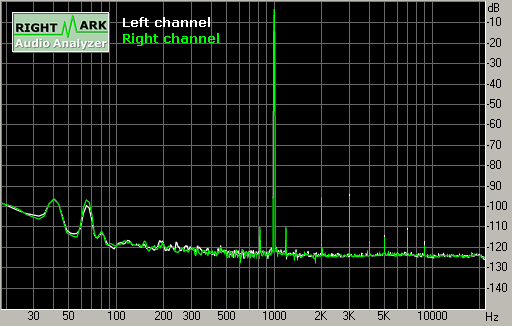

Нелинейные искажения + шум (при уровне -3 дБ)

Spectrum graph

Параметр Левый Правый
КНИ, %:0.00360.0037
КНИ + шум, %:0.01220.0110
КНИ + шум (A-взвеш.), %:0.00660.0066

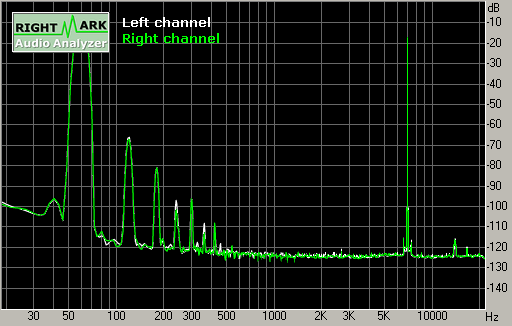

Интермодуляционные искажения

Spectrum graph

Параметр Левый Правый
КИИ + шум, %:0.09340.0851
КИИ + шум (A-взвеш.), %:0.01800.0167

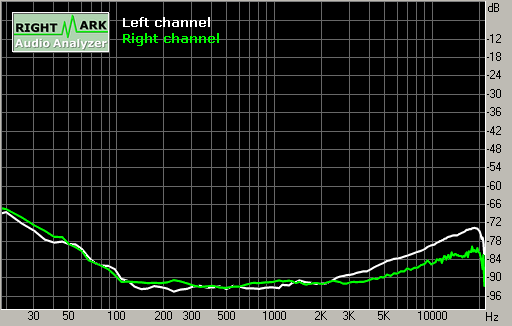

Взаимопроникновение стереоканалов

Spectrum graph

Параметр Лев.<-Пр. Лев.->Пр.
Проникновение на 100 Гц, дБ:-87-89
Проникновение на 1 кГц, дБ:-92-90
Проникновение на 10 кГц, дБ:-78-84

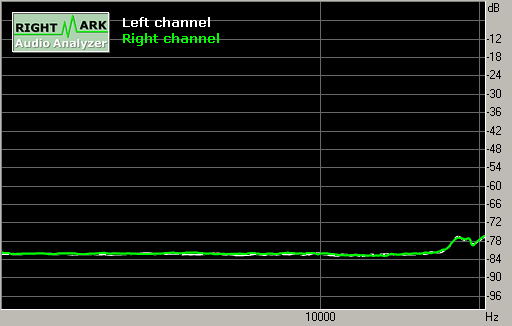

Интермодуляции (переменная частота)

Spectrum graph

Параметр Левый Правый
КИИ + шум на 5 кГц, %:0.00780.0079
КИИ + шум на 10 кГц, %:0.00790.0078
КИИ + шум на 15 кГц, %:0.00770.0079

Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
