- Чипсет Intel 865PE (применен северный мост i865PE и южный ICH5)
Среди плат под Socket 775 особняком стоит некоторое количество моделей, основанных на чипсетах Intel прошлого поколения (i865/875). По скорости они, как правило, не уступают платам на i915/925, причем собранная на них система оказывается еще и дешевле. Однако не совсем понятны маркетинговые преимущества таких моделей: уж если брать плату на i865/875, то почему бы и не под Socket 478? (Тогда к тому же будет возможность купить процессор на ядре Northwood, как минимум не уступающем в целом ядру Prescott по производительности.) Что ж, по крайней мере, компания Foxconn с блеском развила преимущество в цене: на момент написания статьи модель 865PE7AF-8EKS с 8-канальным звуком (на самом дешевом кодеке), гигабитной сетью (на самом дешевом контроллере) и даже с FireWire(!) стоила порядка 55 долларов (!!!). Использовать бы еще ICH5R вместо ICH5, чтобы обеспечить возможность создания RAID-массивов и вообще мечта любого пользователя
А теперь о плохом: собственно, плате такого ценового диапазона можно простить почти все, кроме одного. И именно с этим одним при тестировании возникли проблемы: система не смогла пройти ряд тестов, зависая. Можно предположить, что сбоит работа с AGP, так как все проблемные приложения работают с 3D-графикой (игры FarCry и UT2004, пакет профессионального 3D-моделирования SPECviewperf). Впрочем, Doom3 выглядел безукоризненно в любых разрешениях и при продолжительном тестировании, а прочие игры висли на первых же секундах прогона. Экспериментируя, мы снижали частоту памяти, поднимали тайминги, меняли видеокарту бесполезно. Возможно, это проблема конкретного экземпляра (хотелось бы верить), а возможно, ситуацию удастся разрешить обновлением BIOS. Если мы сможем протестировать другой экземпляр платы или проверить в деле новую прошивку BIOS, мы обязательно проинформируем вас. Пока же остается только развести руками и указать, что все же большинство тестов плата прошла стабильно.

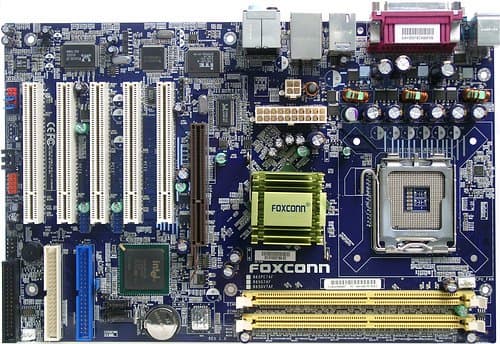

Из недочетов дизайна, мешающих сборке системы, отметим расположение разъема FDD у нижнего края платы задней панели (шлейф от него может не доставать в высоком корпусе до дисковода) и расположение разъемов питания у задней панели (кабели к ним будут нависать над процессорным кулером, но, по крайней мере, оба этих пучка кабелей можно стянуть вместе). Весьма своеобразна разводка интегрированной аудиосистемы: кодек загнан в угол платы, а внешние аналоговые входы/выходы и вход для получения звука с CD/DVD-привода по аналогу располагаются от него на расстоянии половины длины и ширины платы соответственно. В итоге подключение кабеля к разъему CD-In довольно удобно, но вот как такая разводка скажется на качестве звука остается вопросом (который мы исследуем чуть ниже по тексту). Доступ к единственной имеющейся перемычке затруднен даже без установки платы в корпус (она расположена впритык к разъему IDE), краткое описание ее функциональности приведено на текстолите платы. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ, 3 по 1800 мкФ и несколько менее емких. Отметим, что часть полевых транзисторов и электролитических конденсаторов, изначально предусмотренных дизайном, на плате не распаяна. Также на плате находится стабилизатор напряжения памяти (включающий 3 конденсатора по 1000 мкФ и несколько менее емких).
Foxconn выпускает большое количество моделей под Socket 775, основанных как на чипсетах Intel 915/925, так и на i865x (а также на чипсетах SiS). Характерным зауженным дизайном отличаются две из них, основанные на одной и той же PCB: представляемая 865PE7AF-8EKS и 865PE7AF-S (6-канальный звук вместо 8-канального, 100-мегабитная сеть вместо гигабитной, также нет FireWire) Размер платы 305х200 мм (зауженный ATX, крепление к корпусу шестью винтами). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:
- напряжения процессора, +3,3, +5 и +12 В;
- частота вращения 2 вентиляторов;
- температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
Порты, коннекторы и разъемы на поверхности платы
- Процессорный сокет (Socket 775, поддерживаются процессоры Pentium 4 с частотой до 3,4 ГГц и процессоры Celeron D с частотой до 3,06 ГГц, возможно, в дальнейшем список будет расширен);
- 2 разъема под DDR SDRAM DIMM (до 2 ГБ DDR200/266/333/400, поддерживается двухканальный режим работы), список сертифицированных модулей можно найти на сайте производителя или в руководстве пользователя;
- Слот AGP 8x (с защелкой) для видеокарт;
- 5 слотов PCI;
- Разъемы питания: стандартный ATX 2.1 (20 контактов) и 4-контактный ATX12V для питания процессора;
- Разъем FDD;
- 2 разъема IDE (Parallel ATA) оба «чипсетные» (на 4 устройства ATA100);
- 2 разъема SATA (Serial ATA) оба «чипсетные» (на 2 устройства SATA150);
- 2 разъема для подключения планок на 4 дополнительных порта USB (2.0);
- Разъем для подключения планок на 1 дополнительный порт FireWire;
- Разъем для подключения стандартного IrDA-модуля;
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- Разъем для подключения фронтальных звуковых выходов;
- Разъем S/PDIF-Out для подключения планки с соответствующими выходами;
- Разъем для подключения датчика открытия корпуса;
- 2 разъема для подключения вентиляторов (оба с возможностью контроля количества оборотов) маловато по сегодняшним меркам.

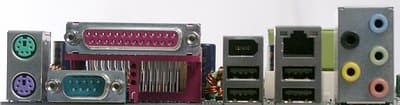

Задняя панель платы (слева направо, по блокам)
![](865pe7af-8eks/865pe7af-8eks-backpanel.jpg)
- Порты PS/2 для мыши и клавиатуры;
- 1 LPT, 1 COM-порт;
- 2 порта USB и 1 FireWire;
- 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
- 5 аудиоразъемов (Rear, Center/Sub, Line-In/Side, Front, Mic-In).
Комплект поставки
![](865pe7af-8eks/865pe7af-8eks-box.jpg)
- Упаковка броского дизайна, переливающаяся всеми цветами радуги;
- Документация: краткое руководство пользователя материнской платы на английском языке, рекламный плакат продукции и технологий Foxconn;
- Кабели: два Serial ATA (с переходником питания на два SATA-устройства), один ATA66/100/133 и шлейф для подключения дисковода;
- Заглушка на заднюю панель платы для вывода соответствующих разъемов;
- Компакт-диск с программным обеспечением:
- необходимые для работы платы драйверы;
- DirectX 9.0b;
- Adobe Acrobat Reader;
- Norton Internet Security 2005 (антивирус, брандмауэр и т. п.);
- Foxconn SuperUtility (набор фирменных утилит под Windows для разгона системы, изменения экранной заставки при прохождении процедуры POST, поиска и прошивки новых версий BIOS).
Интегрированные контроллеры
- Звуковой, на базе AC'97-кодека Realtek ALC850, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF-Out;
- Сетевой, на базе микросхемы Realtek RTL8110S-32, с поддержкой 10/100/1000 Мбит/с Base-T (PCI Gigabit Ethernet);
- FireWire, на базе микросхемы Texas Instruments TSB43AB22A, с поддержкой 2 портов.
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.4 и звуковой карты Terratec DMX 6fire:
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.08, -0.93 | Средне |
Уровень шума, дБ (А): | -73.8 | Средне |
Динамический диапазон, дБ (А): | 73.7 | Средне |
Гармонические искажения, %: | 0.041 | Хорошо |
Интермодуляционные искажения, %: | 0.085 | Хорошо |
Взаимопроникновение каналов, дБ: | -75.4 | Очень хорошо |
Интермодуляции на 10 кГц, %: | 0.105 | Средне |
Общая оценка: Хорошо (подробнее). Интегральная оценка качества звука, выставляемая RMAA, все же представляется здесь не совсем корректной «Средне» было бы более к месту. Подробный разбор (по ссылке выше) убеждает, что, разведя кодек и аналоговые аудиовыходы на полплаты, Foxconn удалось добиться достаточно высокого уровня искажений и шума. Формальная поддержка вывода звука 7.1 (но это не High Definition Audio, а AC'97 v2.3!), на наш взгляд, перечисленных огрехов не компенсирует, так что это тот довольно редкий случай, когда мы не рекомендуем учитывать встроенный звук в качестве преимущества платы.
Фирменные технологии
- SuperBoot (ускорение загрузки системы при рестарте путем пропуска процедуры POST не рекомендуется к применению, так как процесс ускоряется от силы на пару секунд и сопровождается потухшим экраном и отсутствием иных признаков жизни системы);
- SuperRecovery (резервирование информации в скрытой области жесткого диска с последующим восстановлением в случае потери данных).
Настройки
С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
Из BIOS, основанного на версии AwardBIOS 6.00PG от Phoenix | Настройки таймингов памяти | + | CAS latency time, Active to precharge delay, RAS to CAS delay, RAS precharge |
Выбор частоты работы памяти | + | Auto, DDR266, DDR320, DDR400 (для FSB 800 МГц) | |
Настройка работы шины AGP | - | ||
Настройка работы шины PCI | - | ||
Возможность изменения делителя частоты для шин AGP и PCI | - | ||
Ручное распределение прерываний по слотам | + | ||
Изменение частоты FSB | + | 200232 МГц с шагом 1 МГц | |
Изменение коэффициента умножения процессора | + | x12x17 | |
Изменение напряжения ядра процессора | - | ||
Изменение напряжения памяти | - | ||
Изменение напряжения чипсета | - | ||
Изменение напряжения шины AGP | - |
Использовалась версия BIOS от 01.12.2004, как единственная доступная на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.
Производительность
По результатам сравнения с платой Shuttle FB77 (из barebone-комплекта Shuttle XPC SB77G5), основанной на чипсете Intel 875P и тоже рассчитанной на применение процессоров с Socket 775, можно заметить, что рассмотренная модель Foxconn по скорости является довольно медленным представителем i865PE. При прочих равных она проигрывала бы даже большинству плат на i865PE/G, а уж ни о каком «включении PAT», позволяющем соревноваться по скорости с моделями на i875P, и речи идти не может. Разумеется, прямого противостояния с массой плат на i865PE/G Foxconn 865PE7AF-8EKS удается избежать просто вследствие иного процессорного сокета, но и среди плат на i865/875 с Socket 775 есть куда более достойные по производительности.
Тест | Foxconn 865PE7AF-8EKS | Shuttle FB77 (i875P) |
---|---|---|
Запись в память (RMMA, МБ/с) | 1496 | 1746 |
Чтение из памяти (RMMA, МБ/с) | 3674 | 4530 |
Латентность памяти (RMMA, нс) | 48,4 | 36,4 |
Архивирование (7-Zip, мин:сек) | 7:33 | 7:19 |
Doom3 (640x480@Minimal, fps) | 87,2 | 88,0 |
