FIC VC15 — системная плата на базе чипсета i845D
![](../images/roundup-i845d-mar2k2-p2/vc15-box.jpg)
Не очень часто появляются в нашей лаборатории платы от этого производителя, а жаль, потому что выполнены они, как правило, на высоком уровне и радуют своей стабильной работой и хорошей производительностью.
Комплект поставки включает:
- Упаковку: коробка стандартного для компании дизайна;
- Документацию: руководство пользователя — на английском языке;
- Кабели: один АТА66/100/133, один АТА33 и шлейф для подключения дисковода;
- Планку на заднюю панель компьютера с 2 портами USB;
- Заглушку на заднюю панель компьютера;
- Два компакт-диска с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- Audio Alert II;
- Clockometer;
- LogoGenie 2.1;
- Media Ring Talk 99;
- Norton Antivirus 2000;
- Norton Ghost;
- Norton Virtual Drive;
- Appio;
- AutoSave;
- X-Stop;
- Cute Dialer;
- ImageMore;
- Adobe Acrobat Reader.

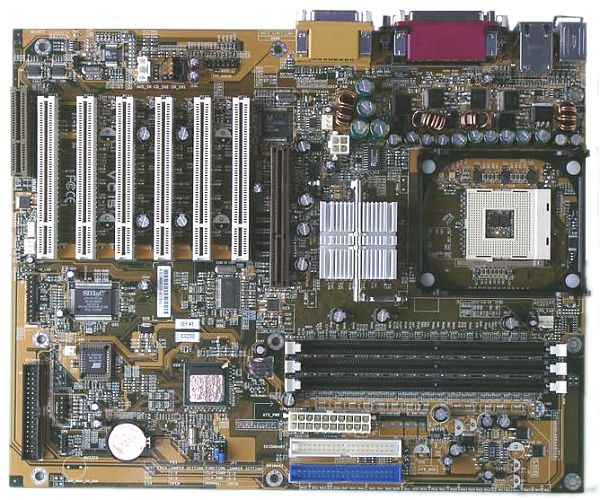

Плата удобна в эксплуатации: разводка в целом удачная, и единственным недостатком является расположение аудиовходов перед слотами PCI. Доступ к перемычкам и переключателям не затруднен даже при установке платы в корпус. Назначение почти всех перемычек и переключателей отображено на плате.
В трехканальном импульсном стабилизаторе напряжения питания процессора 12 конденсаторов по 2200 и 4 по 1200 мкФ (средний результат, но впрочем, проблем при тестировании не возникало).
На плату интегрированы следующие контроллеры: звуковой, выполненный на основе возможностей чипсета и кодека ALC201A от Avance Logic; сетевой — на базе микросхемы RTL8100L от Realtek с поддержкой 10 BaseT/ 100 BaseTX.
Не распаяны, но разведены на плате: разъем CD-in формата Panasonic.
На плате используются возможности системного мониторинга микросхемы LPC47M192-NC от SMSC. Контролируются напряжения процессора, +/-3,3, +/-5 и +/-12 В, частота вращения 2 вентиляторов и температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы). На плате имеются 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.
Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 4 USB 1.1; размеры платы — 305х245 мм.
Настройка платы осуществляется:
С помощью перемычек и переключателей | Перемычка для очистки содержимого CMOS | ||
Перемычка для выбора частоты FSB | 100/133 МГц | ||
Из BIOS, основанного на версии 6.00PG от Award | Настройки таймингов памяти | + | CAS Latency, RAS to CAS Delay, RAS Precharge, Active to precharge delay |
Выбор частоты работы памяти | + | Auto/PC100/PC133 (так указано в BIOS — на самом деле, конечно, /DDR200/DDR266) | |
Настройка работы шины AGP | + | ||
Настройка работы шины PCI | - | ||
Возможность изменения делителя частоты для шин AGP и PCI | - | ||
Ручное распределение прерываний по слотам | + | ||
Изменение частоты FSB | + | 100, 102, 105, 126, 130, 133, 136, 166 и 200 МГц | |
Изменение коэффициента умножения процессора | + | x8-x50 | |
Изменение напряжения ядра процессора | - | ||
Изменение напряжения памяти | - | ||
Изменение напряжения чипсета | - | ||
Изменение напряжения шины AGP | - |
Использовалась версия BIOS IEF42, как последняя из доступных на время проведения тестирования.
Отсутствие большого выбора настроек и функциональных возможностей вряд ли заставит обратить на плату внимание очень требовательных покупателей, но имеющийся сетевой контроллер и хорошая производительность вполне позволяют нам рекомендовать эту плату для офисного применения и просто домашним пользователям, не гонящимся за разгоном системы. После проведения тестов от платы осталось приятное впечатление.
