ECS RS485M-M (AC’97-кодек Realtek ALC655)
Тест программы RightMark Audio Analyzer
Тестируемая цепь: Line-Out материнской платы — Line-In Terratec DMX 6fire
Общие результаты
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.21, -0.40 Хорошо
Уровень шума, дБ (А): -81.1 Хорошо
Динамический диапазон, дБ (А): 80.9 Хорошо
Гармонические искажения, %: 0.045 Хорошо
Интермодуляционные искажения + шум, %: 0.060 Хорошо
Взаимопроникновение каналов, дБ: -80.5 Очень хорошо
Интермодуляции на 10 кГц, %: 0.169 Средне
Общая оценка: Хорошо

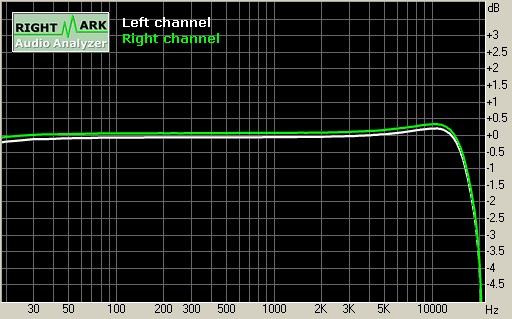

Частотная характеристика
Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ -3.56, +0.21 От 40 Гц до 15 кГц, дБ -0.40, +0.21
Уровень шума
Параметр Левый Правый
Мощность RMS, дБ: -79.3 -79.3 Мощность RMS (A-взвеш.), дБ: -81.0 -81.1 Пиковый уровень, дБ (FS): -66.1 -65.2 Смещение DC, %: -0.00 -0.00

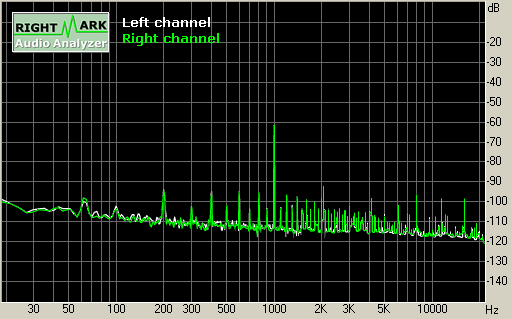

Динамический диапазон
Параметр Левый Правый
Динамический диапазон, дБ: +80.2 +80.1 Динамич. диапазон (A-взвеш.), дБ: +80.9 +81.0 Смещение DC, %: -0.00 -0.00
Нелинейные искажения + шум (при уровне -3 дБ)
Параметр Левый Правый
КНИ, %: 0.0453 0.0457 КНИ + шум, %: 0.0579 0.0580 КНИ + шум (A-взвеш.), %: 0.0661 0.0664
Интермодуляционные искажения
Параметр Левый Правый
КИИ + шум, %: 0.0634 0.0602 КИИ + шум (A-взвеш.), %: 0.0458 0.0454
Взаимопроникновение стереоканалов
Параметр Лев.<-Пр. Лев.->Пр.
Проникновение на 100 Гц, дБ: -77 -74 Проникновение на 1 кГц, дБ: -80 -79 Проникновение на 10 кГц, дБ: -82 -71
Интермодуляции (переменная частота)
Параметр Левый Правый
КИИ + шум на 5 кГц, %: 0.0715 0.0728 КИИ + шум на 10 кГц, %: 0.1482 0.1489 КИИ + шум на 15 кГц, %: 0.2872 0.2877
Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
