DFI AK76-SN на базе чипсета AMD-760

Вместе с ростом компании постепенно увеличивается и число вендоров (производителей) системных плат, с которыми мы работаем. В результате, при проведении того или иного сравнительного тестирования, некоторые из производителей попросту не успевают представить свои системные платы на тестирование, либо они подолгу задерживаются на таможне. С другой стороны, данный факт не коим образом не должен ущемлять компании-производители, оказавшиеся в не самом лучшем положении. Поэтому решено для каждого из будущих сравнительных обзоров, при наличии новых плат и условии сохранения актуальности данного обзора для читателей, выпускать апдейты с сохранением условий тестирования, принятых в основной части обзора.

Опробовать такой подход мы решили на плате, выпущенной весьма малоизвестной для российского рынка компанией — DFI. Несмотря на небольшую известность у нас, DFI является одной из старейших компаний на рынке системных плат — она была основана в далеком 1981 году и во время выставки Computex'2001 отмечала свой 20-летний юбилей.

Немного отвлечемся от темы. Достаточно странно выглядит список компаний, которые выступят партнерами компании ATI при производстве видеоадаптеров на чипах последней. Странно потому, что большая половина из них с производством видеоадаптеров не ассоциируется практически ни у одного человека, пребывающего в курсе событий IT-индустрии. Весьма необычным показалось и присутствие в списке компании DFI. Но, познакомившись с историей компании, все встало на свои места. Оказывается, в 1985 году компания вошла в пятерку ведущих Тайваньских производителей видеокарт.

Так что не системными платами едиными живет компания. Помимо этого, на фабриках DFI производятся видеокарты, CD-приводы, а также продукты, навеянные современными тенденциями — стоечные сервера, устройства NAS и т.д. Также в состав DFI входят компании, занимающиеся разработкой и производством индустриальных компьютеров. С полным спектром продукции можно ознакомиться на www.dfi.com.

Но основной продукцией компании, конечно же, являются системные платы. DFI производит более 200 тысяч плат в месяц, что позволяет ей входить в десятку крупнейших Тайваньских производителей системных плат. Компания была изначально ориентирована на американский рынок, поэтому именно там пользуется наибольшим доверием и популярностью. Тем не менее, вслед за многими другими компаниями, проявляющими интерес к растущему российскому рынку, и DFI тоже стала поглядывать в сторону России и озаботилась поисками дистрибуторов. Кстати, по данным наших ведущих дистрибуторов, емкость российского рынка составляет порядка 150 тысяч системных плат в месяц.

Но перейдем к рассмотрению платы DFI AK76-SN, основанной на чипсете AMD761+VIA 686B, которая оказалась первым образцом, полученным от нашего нового партнера.

Еще месяц назад, на момент написания большого сравнительного обзора все платы являлись серийными образцами и проявили себя весьма достойно, так что и плате от DFI никаких скидок не положено. Но надо сказать, что они ей и не понадобились.

Кстати, в этот же апдейт хотелось добавить и долгострой от ABIT, но, к сожалению, "оно" до сих пор не приехало. Кстати, судя по срокам разработки, плата от ABIT просто обязана быть лучшей и одержать победу в сравнении с конкурентами — так что подходить к ее поведению мы будем еще строже, чем в случае с DFI.

Плата упакована в строгую черно-оранжевую коробку, на которой гордо значится: "На этой плате остановили свой выбор ведущие системные интеграторы". Кстати, оформление коробки подчеркнуто американское — именно такой дизайн сейчас моден на западе. Но на самом деле, это совсем не плохо — многие производители могут только мечтать о такой упаковке. Хотя скорее это относится к производителям видеокарт — компании, выпускающие MB, уже поняли, что красивая коробка — это существенная часть маркетинга и не жалеют денег на приличный дизайн в западном стиле.

Спецификация

• Чипсет: AMD 761 / VIA 686B
• CPU Socket A, поддерживаются процессоры AMD Athlon/Duron с частотами от 600MHz~ 1.4GHz и выше при 200/266 MHz FSB
• Память:
  • 2 DDR DIMM sockets
  • max. 2GB (unbuffered) или 4GB (registered)
  • Поддерживается память типа PC1600/2100 и ECC DDR SDRAM
• PCI IDE
  • Dual PIO mode 3/4 EIDE channels up to 4 IDE devices
  • UltraDMA/100 transfer rate up to 100MB/sec
• Super I/O
  • 2 x NS16C550A compatible UARTs
  • 1 x SPP/ECP/EPP parallel port
• External Connectors
  • 2 x USB, 2 x DB-9, 1 x DB-25, 1 x PS/2 keyboard, 1 x PS/2 mouse
• Internal Connectors
  • 2 x external USB, 1x IrDA, 2 x IDE, 1x Floppy, 1 x ATX power, 4 x fan, 1 x WOL, 1 x WOR
• Power Management
  • ACPI and OS direct power management
  • Wake-on event: RTC/Modem/LAN
• Hardware Monitor
  • System, processor temperature, voltage and fan speed
• Слоты расширения
  • 1 AGP slot (Supports 4x/2x AGP)
  • 6 PCI slots
• Дополнительные функции: Overclock Cruise
• BIOS: Award / 2Mbit
• Form Factors
  • ATX, 4 layers
  • 30.48cm x 22cm
  • 12 inch.x 8.66 inch.

В коробке вместе с платой оказались шлейфы FDD и 80-жильный IDE, компакт-диск с драйверами и антивирусными программами, а также подробное руководство пользователя и наклейку внутрь корпуса, на которой весьма подробно описаны компоненты платы, а также функции всех джамперов и DIP-переключателей. Из нестандартных вещей, не входящих в обычный комплект поставки, приехал также листик со спецификациями платы, пресс-релиз о выпуске платы, датированный 9 марта, руководство о том, каким цветом и как пишется логотип "DFI" и бумажки для записи с тем же логотипом — весьма полезная на рабочем столе вещь.

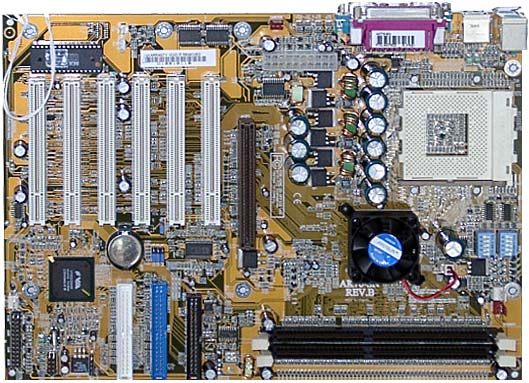

Возвращаясь к концепции "рабочей станции начального уровня" как предназначению для плат на базе AMD760, можно сказать, что в целом плата очень неплохо в нее вписывается.

Все что не понадобится в серьезной работе — AC'97 звук, слот для Riser-карты — реализовывать не стали. С другой стороны, шесть PCI слотов, пять разъемов для кулеров, включая кулер чипсета, придутся в самый раз. Поскольку встроенные в южный мост средства мониторинга позволяют мониторить лишь две частоты вращения, то те два разъема, которые подключены к средствам мониторинга, сделаны из белой пластмассы, а два других — из коричневой.

Единственным недостатком можно признать лишь наличие слота AGP, хотя AGP Pro был бы куда уместней.

В блоке преобразователей напряжения применена схема с многоканальным источником напряжения питания, причем выполненная на самом высоком уровне. Разъем питания расположен рядом с тем местом, где обычно бывает game-порт. С одной стороны, такое расположение может доставить некоторые неудобства при использовании блоков питания с короткими проводами, однако в этом случае разъем находится вплотную к блоку преобразователей напряжения, что исключает возможность дополнительных наводок.

Кстати, многие спрашивают, как определить качественный блок питания на вид, в случае, если нет возможности его подключить, и, например, послушать вентилятор… Одна половина ответа, кстати, достаточно проста — стоит приобретать Brand-name продукты, например, DELTA, AOpen, PowerMan. А в том случае, если производитель неизвестен, подход один в один такой же, как и к Hi-Fi компонентам. Может показаться странным, но качество изделия во многом определяется его весом. В случае, если блок тяжелый, то можно быть уверенным, что в нем применен большой трансформатор и массивные радиаторы, которые должны обеспечивать полноценное охлаждение всем компонентам блока. Например, 300 Вт блок питания от AOpen весит больше двух килограмм.

А второй признак — длина проводов. Уважающие себя производители никогда на них не экономят, поэтому, приобретя корпус серьезного производителя, например, Inwin или Enlight, у Вас никогда не возникнет такой ситуации, что длины проводов не хватило или они расположены внатяг над кулером процессора, мешая циркуляции воздуха. Конечно, звучат данные советы несколько примитивно, но зато они вполне действенные и оправдывают себя в 99 процентах случаев.

Но вернемся к нашей AK76. Стабильность платы близка к идеалу, и свою лепту сюда также вносит радиатор, установленный на чипсет и оснащенный вентилятором.

Процессорный разъем расположен весьма удачно. Он не только развернут к кромке платы той стороной, на которой защелкиваются кулеры, но и подвинут вплотную к краю. Продуманное расположение конденсаторов на достаточном удалении от Socket-A позволит без труда установить любой кулер.

Два блока DIP-переключателей позволяют принудительно изменять множитель процессора в стандартном диапазоне от 5 до 12.5, а также менять напряжение питания процессора в диапазоне от 1.475В до 1.850В с шагом в 0.025В.

Разъемы IDE и FDD, вынесены на левую сторону платы и расположены параллельно слотам PCI, точно посередине каждой пары PCI-слотов. Такое расположение достаточно удобно — нет препятствий для установки полноразмерных карт, да и разъемы не прилеплены друг к другу — подключение шлейфов также не будет обременительной процедурой.

Вообще, расположение компонентов весьма продуманно и нареканий не вызывает, и это притом, что плата получилась достаточно компактной по размерам — всего 30.48 на 22 см. Так что с установкой в корпус у пользователей проблем не возникнет.

Интересная тенденция наблюдается с дополнительными USB портами. Раньше производители располагали разъемы USB у того же края, что и внешние порты, а сейчас, когда во многих корпусах предусмотрено место под два USB порта на лицевой панели, разъемы USB постепенно переезжают к тому краю, где расположены слоты DIMM и разъемы IDE.

Базовая частота шины переключается с помощью трех джамперов, которые вполне можно было бы заменить одним. Осталось посмотреть, что интересного предложит BIOS, выполненный на основе AWARD 6.0.

На самом деле, никаких откровений знакомство с его содержимым не принесло. Из вещей, заслуживающих упоминания, лишь возможность изменения частоты шины в диапазоне от 100 до 166МГц с шагом в 1МГц и максимально детализированные настройки таймингов памяти.

Тестовая платформа

При оценке производительности использовалось следующее оборудование:

• Процессор: AMD Athlon Thunderbird 1333 МГц, шина 266 МГц, Socket-462
• Память: Samsung PC2100 CAS2.5 2x128Mb DDR SDRAM
• Жесткий диск: IBM Deskstar 75GXP 45Gb 7200RPM Ultra ATA/100
• DVD-ROM: Panasonic 8x speed, ATAPI
• Видеокарта: NVIDIA GeForce3 64Mb Reference Board на чипе GeForce3 (Core: 200MHz; Mem: 230 (460) MHz DDR)

И программное обеспечение:

• Windows 2000 Professional 5.00.2195 Service Pack 1
• NVIDIA Detonator v10.80
• DirectX v8.0
• Офисные приложения (1024x768x16x100Hz): BapCo & Mad Onion SysMark 2000 v1.0 patch 5
• Игровые приложения: idSoftware Quake III Arena v1.17 (OpenGL performance)

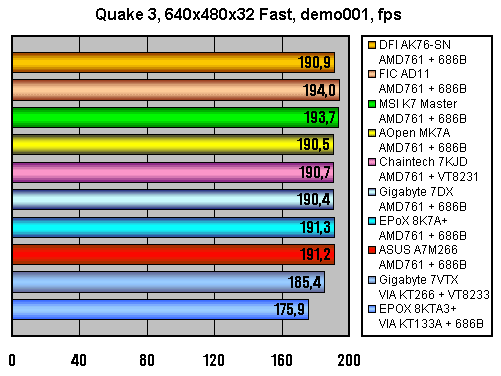

Результаты тестов

В плане производительности плата немного отстала от лидеров обзора — FIC, ASUS и MSI, но, тем не менее, разница в единицы процентов не столь принципиальна — куда важнее стабильность и соответствие платы предложенной концепции.

Выводы

Подводя итог, скажем, что первый опыт общения с изделиями от DFI оказался достаточно приятным, а, учитывая достаточно либеральную ценовую политику компании, можно констатировать, что для нового на российском рынке брэнда — DFI — место, несомненно, найдется.

При этом надо учитывать, что компания производит полную линейку системных плат — от самых дешевых до плат под Pentium 4, а в свете договоренности на производство видеопродуктов на чипах ATI вообще может стать находкой для ряда отечественных дистрибуторов.
