- Чипсет SiS655FX (использован северный мост SiS655FX и южный — SiS964)
Судьба этой модели топового уровня не вполне понятна. Плата была предоставлена нам непосредственно ASUS, но вот в официальных планах компании такой модели просто не значится: только P4S800D (не Deluxe) на SiS655FX и P4S800D-E Deluxe на SiS655TX. Выглядит этот подход вполне разумно, так как близнецы-чипсеты SiS655FX и SiS655TX отличаются только [некоторым образом] улучшенным контроллером памяти в последнем (что подчеркнуто обновлением названия соответствующей технологии — Advanced HyperStreaming), поэтому на более новом чипсете основывается более функциональная (Deluxe) модель. Если нынешнее положение дел сохранится, то представленное описание следует отнести на счет модели P4S800D-E Deluxe, а приведенные цифры по скорости — на счет модели P4S800D. В целом же побывавшая у нас на тестировании плата представляет собой типичный топовый продукт, со всеми присущими продуктам этой категории атрибутами — достойной скоростью, хорошей комплектацией и прекрасной функциональностью.

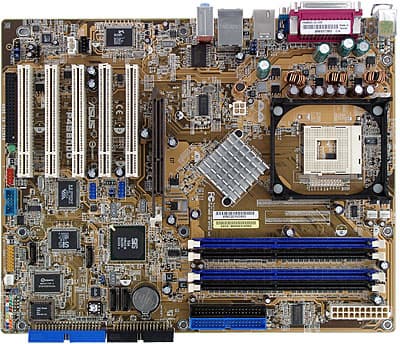

Разводка платы, конечно, неидеальна, но будем справедливы — при такой функциональной насыщенности все могло быть гораздо хуже. В итоге же «положенные на бок» разъемы FDD и IDE RAID помешают только в случае использования экстремально длинных карт расширения, разъемы SATA и SATA RAID в силу своих небольших габаритов затеряются между PCI-картами, и только кабели от аудиовходов действительно будут мешаться в корпусе (эти разъемы расположены перед слотами PCI). Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы. Наличие напряжения +5 В Standby индицируется зеленым светодиодом. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 1500 мкФ и 3 по 1200 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (2 по 1000 мкФ).
На плате разведена, но не распаяна микросхема сетевого PHY-контроллера Realtek — она применяется в модели P4S800D, у которой сетевой интерфейс (Fast Ethernet) обеспечивается MAC-контроллером южного моста чипсета, а микросхема Gigabit Ethernet от 3Com отсутствует. Вдобавок младшая модель лишена контроллера FireWire и дополнительного контроллера SATA/IDE RAID на чипе SiS180 — все они просто не распаяны, так как PCB у обеих моделей общая. Модель P4S800D-E Deluxe (на SiS655TX) основывается на этой же PCB и ее отличия (помимо, разумеется, другого северного моста) состоят в использовании иного аудиокодека (Analog Devices AD1888) и гигабитного сетевого адаптера (Marvell 88E8001-LKJ). Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627THF-A. Контролируются:
- напряжения процессора, +3,3, +5 и +12 В;
- частота вращения 3 вентиляторов;
- температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
Порты, коннекторы и разъемы на поверхности платы
- Процессорный сокет (Socket 478, заявлена поддержка процессоров на ядре Prescott);
- 4 разъема под DDR SDRAM DIMM (до 4 ГБ DDR200/266/333/400, для включения двухканального режима требуется симметричное заполнение разъемов одного цвета попарно одинаковыми модулями, список сертифицированных модулей памяти можно найти в руководстве или на сайте ASUS);
- Слот AGP (с защелкой);
- 5 слотов PCI;
- Слот ASUS Wi-Fi (предназначен для установки фирменной карты расширения — адаптера беспроводной связи стандарта Wi-Fi-b);
- Разъемы питания: стандартный ATX и 4-контактный для 12 В;
- Разъем FDD;
- 3 разъема IDE (Parallel ATA) — 2 из них «чипсетные» (подключаемые диски могут работать по протоколу ATA133), функционирование третьего обеспечивается дополнительным контроллером (подключаемые к нему диски могут быть объединены в RAID-массив уровней 0, 1, 0+1 и JBOD с двумя дисками SATA);
- 4 разъема SATA (Serial ATA) — 2 из них «чипсетные» (подключаемые диски могут быть объединены в RAID-массив уровней 0, 1 и JBOD), функционирование еще 2 обеспечивается дополнительным контроллером (подключаемые к ним диски могут быть объединены в RAID-массив уровней 0, 1, 0+1 и JBOD с двумя дисками PATA);
- 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
- Разъем для подключения планки с дополнительным портом FireWire;
- Разъем для подключения второго COM-порта;
- Разъем для подключения Game-порта;
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- Разъем для подключения звукового сигнала AUX-IN;
- Разъем для подключения датчика открытия корпуса;
- Разъемы для подключения планок с дополнительными звуковыми выходами и S/PDIF-Out;
- 3 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов).

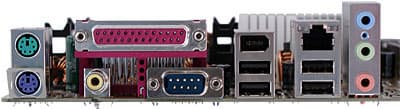

Задняя панель платы (слева направо, по блокам)
- Порты PS/2 для мыши и клавиатуры;
- 1 LPT, 1 S/PDIF-Out типа Coaxial, 1 COM-порт;
- 2 порта USB и 1 FireWire;
- 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
- 3 аудиоразъема (Mic-In, Line-In, Front).
Комплект поставки
- Упаковка: коробка стандартного дизайна серии AI Series;
- Документация: руководство пользователя материнской платы на английском языке, краткое руководство по установке и настройке платы на 12 языках, включая русский;
- Кабели: 2 ATA66/100/133, один ATA33 и шлейф для подключения дисковода — все черного цвета с логотипом компании, и 2 Serial ATA (с переходником-разветвителем питания PCPlug-SATA);
- Планка на заднюю панель компьютера с портом FireWire;
- Планка на заднюю панель компьютера с 2 портами USB;
- Заглушка на заднюю панель платы для вывода соответствующих разъемов;
- Компакт-диск с программным обеспечением:
- необходимые для работы платы драйверы;
- Adobe Acrobat Reader;
- PC-cillin 2002;
- ASUS Live Update;
- ASUS PCProbe;
- ASUS Screensaver;
- Winbond Voice Editor;
- DirectX 8.1.
Интегрированные контроллеры
- Звуковой, на базе AC'97-кодека Analog Devices AD1980, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и S/PDIF-Out;
- Сетевой, на базе микросхемы 3Com Marvell 940-MV00, с поддержкой 10/100/1000 Мбит/с Base-T (Gigabit Ethernet);
- SATA/IDE RAID, на базе микросхемы SiS180, с возможностью создания RAID уровней 0, 1, 0+1 и JBOD, поддержкой 2 разъемов SATA и 1 разъема ATA133;
- FireWire, на базе микросхемы VIA VT6307, с поддержкой 2 портов.
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.33, -0.40 | Хорошо |
| Уровень шума, дБ (А): | -88.6 | Хорошо |
| Динамический диапазон, дБ (А): | 40.3 | Очень плохо |
| Нелин. искажения, %: | 0.0051 | Очень хорошо |
| Интермод. искажения, %: | 0.014 | Очень хорошо |
| Взаимопроникновение каналов, дБ: | -86.1 | Отлично |
Общая оценка: Хорошо (подробнее). Не ограничивайтесь приведенными цифрами и взгляните на диаграммы (в подробном отчете): со звуком у этой платы определенно есть проблемы.
Фирменные технологии
- ASUS AI Net (распознавание сетевым контроллером повреждений кабеля с помощью утилиты диагностики);
- ASUS CrashFree BIOS2 (возможность автовосстановления BIOS при загрузке со специальной дискеты или CD);
- ASUS POST Reporter (голосовые сообщения о проблемах при загрузке системы, есть возможность создавать собственные сообщения);
- ASUS Q-Fan Technology (автоматически контролируемое изменение скорости вращения вентиляторов в зависимости от температуры);
- ASUS EZ Flash (возможность прошивки BIOS без загрузки ОС);
- ASUS MyLogo2 (возможность вывести собственную графическую заставку вместо обычной картинки POST);
- ASUS Instant Music (возможность проигрывания Audio CD без загрузки ОС);
- CPU Parameter Recall (автоматический сброс настроек BIOS на начальные при невозможности загрузиться (обычно вследствие переразгона) без необходимости использовать перемычку на плате);
- ASUS WiFi@Home (фирменный разъем для карт расширения на плате).
Настройки
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Набор перемычек для включения возможности запуска системы с клавиатуры USB | |||
| Из BIOS, основанного на версии 2.51 от AMI | Настройки таймингов памяти | + | CAS Latency, Precharge Delay, RAS to CAS Delay, RAS Precharge, Command Rate |
| Выбор частоты работы памяти | + | Auto, 200, 266, 333, 400, 450, 500, 533 МГц | |
| Настройка работы шины AGP | - | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин AGP и PCI | - | ||
| Ручное распределение прерываний по слотам | - | ||
| Изменение частоты FSB | + | 100—300 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x8—x28 | |
| Изменение напряжения ядра процессора | + | Auto, +0,1 В | |
| Изменение напряжения памяти | + | Auto, 2,55, 2,65, 2,75, 2,85 В | |
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | + | Auto, 1,5, 1,6, 1,7, 1,8 В | |
Использовалась версия BIOS 1002, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.
Производительность
Согласно данным предварительного тестирования, эта модель является самой быстрой (из двух рассмотренных :)) представительниц чипсета. Впрочем, учитывая, что опережает она свою прямую конкурентку от силы на 3%, вряд ли здесь уместно говорить о превосходстве в скорости.
| Тест | ASUS P4S800D Deluxe | Gigabyte 8S655FX |
|---|---|---|
| Архивирование в WinRAR, мин:сек | 3:15 | 3:22 |
| Кодирование MPEG4, мин:сек | 28:49 | 29:13 |
| Return to Castle Wolfenstein (Fast@800x600x32), fps | 213 | 209 |
| Return to Castle Wolfenstein (Normal@1024x768x32), fps | 201 | 197 |
| Serious Sam: The Second Encounter (Speed@800x600x32), fps | 131 | 128 |
| Serious Sam: The Second Encounter (Normal@1024x768x32), fps | 124 | 121 |
