ASUS P4P8X ? системная плата на базе чипсета i865P


Пожалуй, самое интересное в этой плате — неофициальная поддержка ею FSB 800 МГц и технологии Hyper Path (по сути, Intel PAT). Таким образом, приобретая относительно недорогую плату, покупатель получит продукт с высочайшей производительностью. Однако выглядит несколько неправильным невозможность отключить Hyper Path по желанию (в BIOS Setup на выбор предлагаются значения «Enable» и «Auto», в нашем случае ни один из них не отключал HP).

Недостатки в разводке платы привычны, но не очень значительны: расположение аудиовходов и ряда разъемов вдоль левого края платы может создать затруднения при подключении и размещении кабелей, а вставленная видеокарта блокирует модули памяти в разъемах. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности на текстолите платы отсутствует. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 1500 мкФ и 4 по 1200 мкФ, также на плате находятся стабилизаторы питания шин AGP (включающий 1 конденсатор на 1000 мкФ) и памяти (4 по 1000 мкФ).

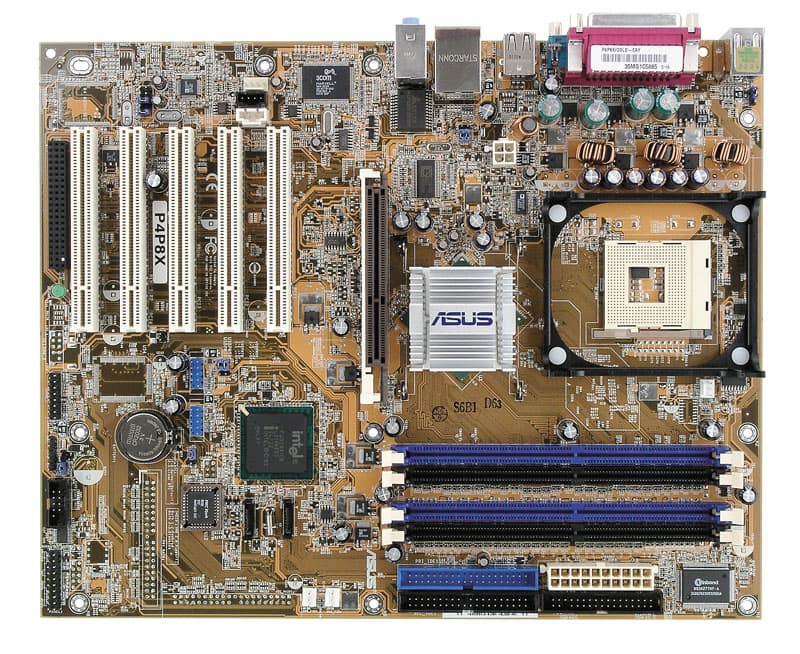

Размер платы — 305х245 мм («широкий ATX», крепление к корпусу девятью винтами).

В продукте реализованы фирменные технологии компании:

  • AI Audio (автоматическое распознавание устройств, подключенных к аудиоразъемам);
  • AI Net (гигабитный сетевой контроллер и утилита Virtual Cable Tester для диагностики проблем с подключенным к нему сетевым кабелем);
  • CrashFree BIOS 2 (автоматическое восстановление BIOS с дискеты или компакт-диска);
  • EZ Flash (в BIOS интегрирована программа для обновления прошивки без загрузки в DOS).

Не распаяны, но разведены на плате: контроллер IDE RAID и его разъемы, контроллер шины FireWire и его разъемы. Наличие напряжения +5 В в режиме Standby индицируется зеленым светодиодом. Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627THF-A. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478) с предустановленным держателем процессорного кулера;
  • 4 разъема под DDR SDRAM DIMM (сгруппированы попарно, для обеспечения двухканального режима пары одинаковых модулей памяти нужно устанавливать в разъемы одного цвета);
  • Слот AGP (не Pro, с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Специальный слот, предназначенный для установки фирменных карт ASUS беспроводного радиодоступа (Wi-Fi);
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема Serial ATA — «чипсетные»;
  • 2 разъема для подключения планок с двумя дополнительными портами USB (2.0) каждая;
  • Разъем для подключения Game-порта;
  • Разъем для подключения второго последовательного порта (COM2);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-IN;
  • Разъем для подключения звукового кабеля от модема;
  • Разъем для подключения SMBus-устройств;
  • Разъем для датчика открытия корпуса;
  • 3 разъема для подключения вентиляторов, все с возможностью регулировки оборотов.

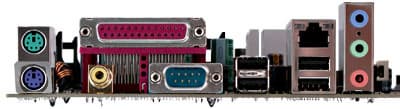

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для клавиатуры и мыши;
  • Разъемы COM-порта (один), LPT-порта и S/PDIF-Out (коаксиальный);
  • 2 разъема USB (2.0);
  • 2 разъема USB (2.0) и один RJ-45 (Ethernet);
  • 3 аудиоразъема (Mic In, Line In, Speaker Out).

Комплект поставки

  • Упаковка: коробка, выполненная в стиле новой серии AI плат компании;
  • Документация: руководство пользователя материнской платы (на английском языке), краткая инструкция по установке и настройке платы (на 12 языках, включая русский);
  • Кабели: 2 SATA (без переходников питания), один ATA66/100/133 и шлейф для подключения дисковода (все PATA — плоские, черного цвета, с логотипом компании);
  • Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • 3Deep;
    • PC-cillin 2002;
    • ASUS Live Update;
    • ASUS HotKey;
    • ASUS Logo;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Winbond Voice Editor;
    • DirectX 8.1.

Интегрированные контроллеры

  • Звуковой, на базе качественного AC'97-кодека Analog Devices AD1985, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF-Out;
  • Сетевой, на базе микросхемы 3COM Marvell 940-MV00, с поддержкой 10/100/1000 Base-T (Gigabit Ethernet).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Набор перемычек для включения возможности запуска системы с клавиатуры/мыши USB
Из BIOS, основанного на версии 2.51 от AMIНастройки таймингов памяти+CAS Latency, RAS to CAS Delay, RAS Precharge, Burst Length, Idle Timer, Refresh Rate, Memory Acceleration Mode
Выбор частоты работы памяти+DDR266 при FSB 100 МГц; DDR266 и DDR333 при FSB 133МГц; DDR400 при FSB 200МГц
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = Auto, 66,66, 72,73 и 80 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—400 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x32
Изменение напряжения ядра процессора+1,475—1,6 В с шагом 0,0125 В
Изменение напряжения памяти+Auto, 2,55, 2,65, 2,75, 2,85 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Auto, 1,5, 1,6, 1,7, 1,8 В

Приводится информация для версии BIOS 1008 — последней доступной на момент проведения тестирования.

Краткие выводы

Плата представляет собой отлично сбалансированный продукт, не обладающий полной функциональностью топовых плат на рынке, но предлагающий высочайшую скорость и качественные интегрированные компоненты в сочетании с приятными фирменными технологиями ASUS серии AI. К тому же, эта модель сравнительно дешева, а компания предлагает также целый ряд более дорогих и функциональных моделей, сохраняющих все тот же непревзойденный уровень производительности.

Результаты тестов:





31 июля 2003 Г.
