Первая плата из новой серии AI — с названием, предполагающим наличие искусственного разума (по-видимому, заключенного в текстолите). Что ж, посмотрим на реальное воплощение AI на очередной топовой модели ASUSTeK.
Комплект поставки включает:
- Упаковку: коробка нового, эффектного и строгого дизайна;
- Документацию: руководство пользователя материнской платы — на английском языке, краткая инструкция по установке и настройке платы — на 12 языках, включая русский;
- Кабели: 2 SATA, 2 ATA66/100/133 и шлейф для подключения дисковода;

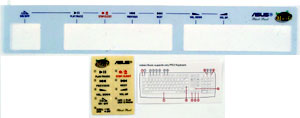

- Наклейки на клавиатуру для облегчения работы с функцией Instant CD;
- Заглушку на заднюю панель платы;
- 2 компакт-диска с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- DirectX 8.1;
- Adobe Acrobat Reader;
- 3Deep;
- PC-cillin 2002;
- ASUS Live Update;
- ASUS HotKey;
- ASUS Logo;
- ASUS PCProbe;
- ASUS Screensaver;
- Winbond Voice Editor;
- InterVideo WinDVD;
- InterVideo WinRip;
- InterVideo WinDVD Creator;
- InterVideo WinProducer.

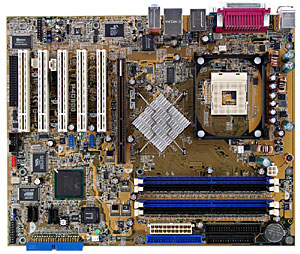

Разводка платы очень неплоха, и некоторое неудобство вызывает лишь расположение аудиовходов перед слотами PCI и целого ряда разъемов вдоль левого края платы. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.
В двухканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 1500 мкФ и 3 по 1200 мкФ, также на плате находятся стабилизаторы питания шин AGP и памяти.
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе чипсета и AC'97-кодека Analog Devices AD1985, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;

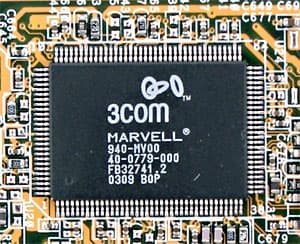

- сетевой, реализованный на базе микросхемы 3COM Marvell 940-MV00, с поддержкой 10BaseT/100BaseTX/1000BaseT (Gigabit Ethernet);
- контроллер SATA/ATA133 RAID, реализованный на базе микросхемы Promise PDC20378, с возможностью создания RAID уровней 0 и 1;
- контроллер шины FireWire, реализованный на базе микросхемы VIA VT6307, с поддержкой 2 портов.
На плате применены фирменные технологии компании:
- AI Audio (автоматическое распознавание устройств, подключенных к аудиоразъемам);
- AI Overclocking (быстрый разгон (до 33%) и автоматический подбор оптимальных параметров);
- AI Net (гигабитный сетевой контроллер с утилитой VCT (Virtual Cable Tester) для диагностики проблем с подключенным к нему сетевым кабелем);
- AI BIOS (включает такие знакомые нам по предыдущим продуктам ASUS технологии, как CrashFree BIOS 2, ASUS Multi-Language BIOS, ASUS POST Reporter, ASUS MyLogo 2, ASUS Q-Fan, ASUS EZ Flash, а также ASUS Instant Music (для прослушивания аудио-CD без загрузки операционной системы)).
Наличие напряжения +5 В в режиме StandBy индицируется зеленым светодиодом на плате.
На плате нет разведенных, но нераспаянных элементов.
На плате используются возможности системного мониторинга микросхемы Winbond W83627THF-A. Контролируются:
- напряжения процессора, +3,3, +5 и +12 В;
- частота вращения 3 вентиляторов;
- температуры процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате.
На плате имеется 3 разъема для регулируемого подключения вентиляторов.

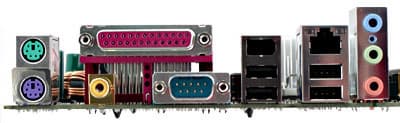

Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 8 USB 2.0/ 2 FireWire; размеры — 305х245 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Перемычка для включения возможности запуска системы с клавиатуры PS/2 | |||
| Перемычка для включения возможности запуска системы с клавиатуры/мыши USB | |||
| Из BIOS, основанного на версии 2.51 от AMI | Настройки таймингов памяти | + | Performance Acceleration Mode, CAS Latency, RAS to CAS Delay, RAS Precharge, Burst Length, Idle Timer, Refresh Rate |
| Выбор частоты работы памяти | + | DDR266 при FSB 100 МГц; DDR266 и DDR333 при FSB 133 МГц; DDR266, DDR320 и DDR400 при FSB 200 МГц | |
| Настройка работы шины AGP | - | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин AGP и PCI | + | AGP(PCIx2) = Auto, 66,66, 72,73 и 80 МГц | |
| Ручное распределение прерываний по слотам | - | ||
| Изменение частоты FSB | + | 100—300 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x8—x32 | |
| Изменение напряжения ядра процессора | + | 1,475—1,6 В с шагом 0,0125 В | |
| Изменение напряжения памяти | + | Auto, 2,55, 2,65, 2,75, 2,85 В | |
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | + | Auto, 1,5, 1,6, 1,7, 1,8 В | |
В первом тестировании использовалась версия BIOS 1002 beta 021. Во втором — версия BIOS 1004, как последняя из доступных на время проведения тестирования. Надо отметить, что на и без того высочайшую производительность платы применение новой прошивки оказало самое благоприятное воздействие, подняв показатели в ряде тестов почти на 20%. С трепетом ждем новых прошивок от ASUS. :)
Платы уровня hi-end обсуждать особого смысла не имеет: ясно, что функциональность, комплектация и прочие возможности будут на высоте. А вот что хотелось бы отметить, так это, по крайней мере, частичное соответствие названию серии: плата действительно обладает некоторой долей интеллектуальных возможностей (пусть и не зародившихся в кремнии самостоятельно :)).
Результаты тестов:
- Pentium 4 на FSB 800 МГц и новый флагман среди чипсетов — i875P (BIOS 1002 beta 021)
- Семейство чипсетов i865 (Springdale) — достойная замена i875P (BIOS 1004)
- Сравнительное тестирование 6 материнских плат на чипсете i875P (BIOS 1004)
- Сравнительное тестирование Intel Pentium 4 3,2 ГГц и AMD Athlon XP 3200+ (BIOS 1007 beta 013)
- AMD Athlon 64 3400+ в сравнении с другими топовыми процессорами Intel и AMD (BIOS 1014)
