Отчет о тестировании в RightMark Audio Analyzer
Тестируемое устройство | HDA-кодек Realtek ALC890 на плате ASRock P55 Deluxe |
Режим работы | 16 бит, 44 кГц |
Звуковой интерфейс | |
Маршрут сигнала | Line-Out материнской платы - Line-In Terratec DMX 6fire |
Версия RMAA | 6.0.5 |
Фильтр 20 Гц - 20 кГц | ДА |
Нормализация сигнала | ДА |
Режим МОНО | НЕТ |
Частота сигнала калибрации, Гц | 1000 |
Полярность | правильная/правильная |
Summary
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ | +0.01, -0.02 |
Отлично |
Уровень шума, дБ (А) | -93.2 |
Очень хорошо |
Динамические диапазон, дБ (А) | 93.2 |
Очень хорошо |
Гармонические искажения, % | 0.0021 |
Отлично |
Гармонические искажения + шум, дБ(A) | -85.4 |
Хорошо |
Интермодуляционные искажения + шум, % | 0.0065 |
Отлично |
Взаимопроникновение каналов, дБ | -91.7 |
Отлично |
Интермодуляции на 10 кГц, % | 0.0067 |
Отлично |
Общая оценка | Отлично |
Частотная характеристика
![Spectrum graph](p55-deluxe-alc890-16-44/fr.png)
От 20 Гц до 20 кГц, дБ | -0.22, +0.01 |
От 40 Гц до 15 кГц, дБ | -0.02, +0.01 |

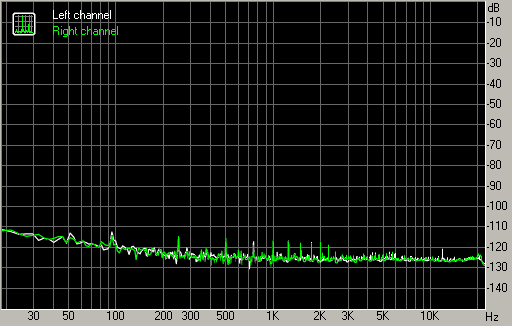

Уровень шума
![Spectrum graph](p55-deluxe-alc890-16-44/noise.png)
Левый |
Правый |
|
Мощность RMS, дБ | -92.0 |
-92.1 |
Мощность RMS, дБ (A) | -93.2 |
-93.2 |
Пиковый уровень, дБ | -64.7 |
-64.7 |
Смещение DC, % | -0.0 |
-0.0 |

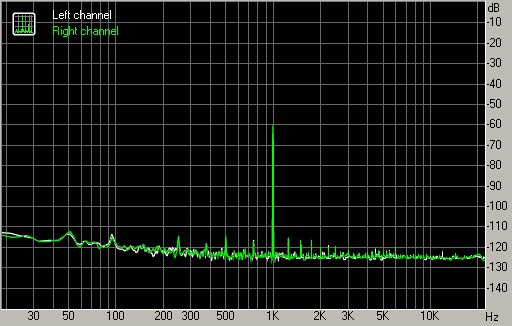

Динамический диапазон
![Spectrum graph](p55-deluxe-alc890-16-44/dynamics.png)
Левый |
Правый |
|
Динамический диапазон, дБ | +92.1 |
+92.1 |
Динамический диапазон, дБ (А) | +93.3 |
+93.2 |
Смещение DC, % | -0.00 |
-0.00 |

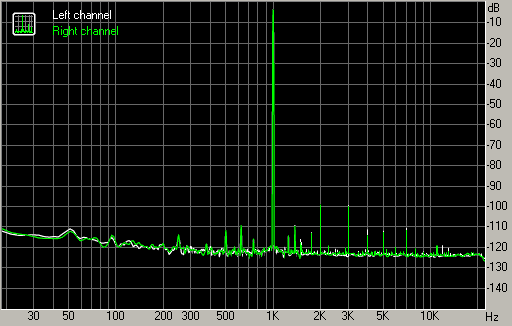

Гармонические искажения + шум (-3 дБ)
![Spectrum graph](p55-deluxe-alc890-16-44/thd.png)
Левый |
Правый |
|
Гармонические искажения, % | +0.0020 |
+0.0021 |
Гармонические искажения + шум , % | +0.0056 |
+0.0056 |
Гармонические искажения + шум (A-взвеш.), % | +0.0053 |
+0.0054 |
Интермодуляционные искажения
![Spectrum graph](p55-deluxe-alc890-16-44/imd.png)
Левый |
Правый |
|
Интермодуляционные искажения + шум, % | +0.0065 |
+0.0065 |
Интермодуляционные искажения + шум (A-взвеш.), % | +0.0057 |
+0.0056 |

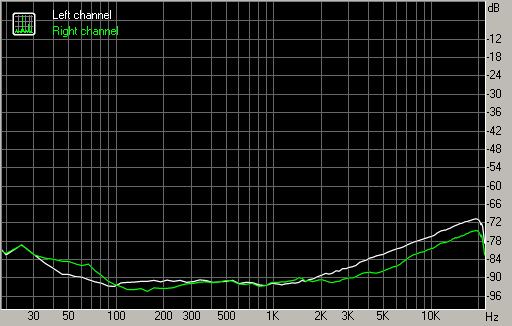

Взаимопроникновение стереоканалов
![Spectrum graph](p55-deluxe-alc890-16-44/cross.png)
Левый |
Правый |
|
Проникновение на 100 Гц, дБ | -91 |
-91 |
Проникновение на 1000 Гц, дБ | -91 |
-90 |
Проникновение на 10000 Гц, дБ | -75 |
-79 |
Интермодуляционные искажения (переменная частота)
![Spectrum graph](p55-deluxe-alc890-16-44/imdswept.png)
Левый |
Правый |
|
Интермодуляционные искажения + шум на 5000 Гц, | 0.0065 |
0.0064 |
Интермодуляционные искажения + шум на 10000 Гц, | 0.0065 |
0.0065 |
Интермодуляционные искажения + шум на 15000 Гц, | 0.0069 |
0.0071 |
