Проектор Panasonic PT-AE4000E — это уже третья модернизация первой Full HD модели от Panasonic PT-AE1000E. Создав очень удачный конструктив с великолепным и функциональным дизайном, компания Panasonic позволила себе сосредоточить свои усилия на других не менее важных моментах. Отметим, что на самом деле у нас на тестировании побывало два экземпляра Panasonic PT-AE4000E. Первый, предпродажный образец, был любезно предоставлен российским представительством Panasonic, второй, серийный, не менее любезно, — компанией AUVIX. Весь объем тестов был выполнен на предпродажном экземпляре, а сокращенный — на серийном. Сразу предупредим, что, так как внешний вид и функциональность не слишком отличается от модели PT-AE3000E, то большая часть описательного материала перешла из предыдущей статьи.
Содержание:
- Комплект поставки, характеристики и цена
- Внешний вид
- Пульт
- Коммутация
- Меню и локализация
- Управление проекцией
- Настройка изображения
- Дополнительные возможности
- Измерение яркостных характеристик
- Звуковые характеристики
- Тестирование видеотракта
- Определение времени отклика и задержки вывода
- Оценка качества цветопередачи
- Выводы
Комплект поставки, характеристики и цена
Вынесены на отдельную страницу.
Внешний вид

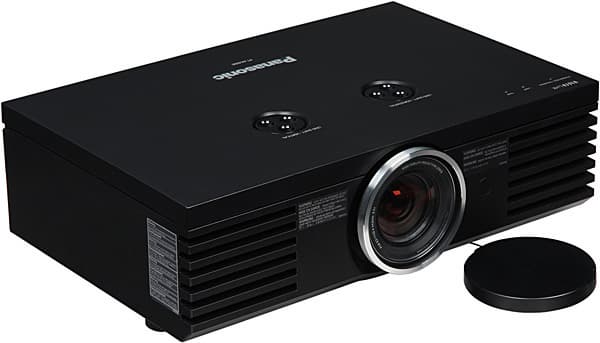

![Projector, general view](panasonic/pt-ae4000e/general.jpg)
Дизайн проектора очень строгий и стильный: прямые линии и углы, круги и вызывающая симметрия, украшательства отсутствуют. Корпус проектора изготовлен из пластмассы с черным матовым покрытием. Часть деталей корпуса объектива, как минимум внешняя блестящая окантовка, металлические. Съемная рифленая верхняя панель прикрывает отсек лампового блока и др. технологические элементы. Сверху находятся: 3 индикатора состояния, 2 воротка механизма сдвига объектива и логотип.

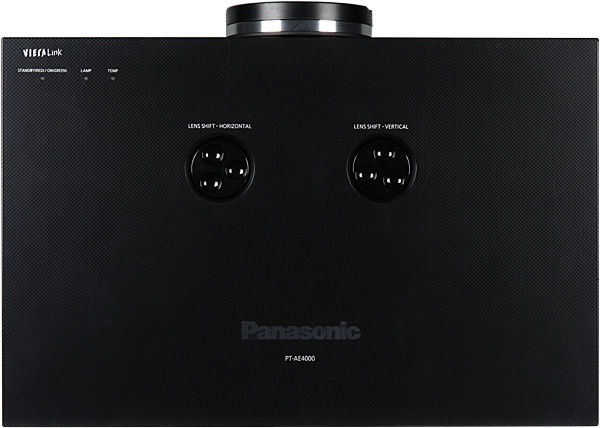

![Top](panasonic/pt-ae4000e/top.jpg)
Все интерфейсные разъемы и разъем для замка Кенсингтона расположены в неглубокой нише сзади и не выступают за габариты корпуса.

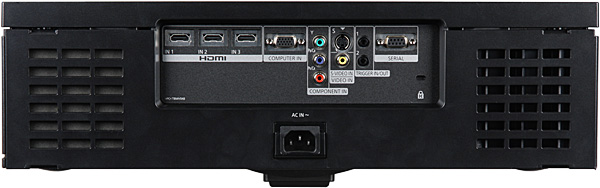

![Rear](panasonic/pt-ae4000e/rear.jpg)
Под нишей точно по центру находится стандартный трехштырьковый разъем питания. Отходящий кабель питания можно дополнительно зафиксировать в гнезде специальным зажимом, входящим в комплект поставки. На левом боку: выключатель питания, рядом с ним — защелка кассеты сменного воздушного фильтра, а в центре — крышечка, под которой расположены кнопки управления.
![Left](panasonic/pt-ae4000e/left.jpg)

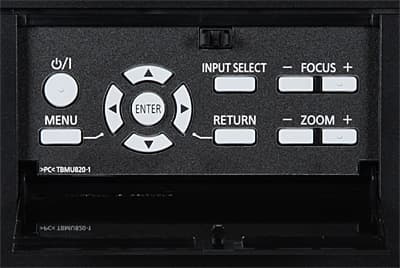

![Control panel](panasonic/pt-ae4000e/buttons.jpg)

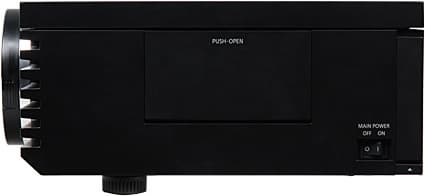

На правом боку ничего нет. Основные воздухозаборные решетки находятся сзади, а решетки, через которые выдувается теплый воздух, — спереди. ИК-приемник только один — рядом с объективом.

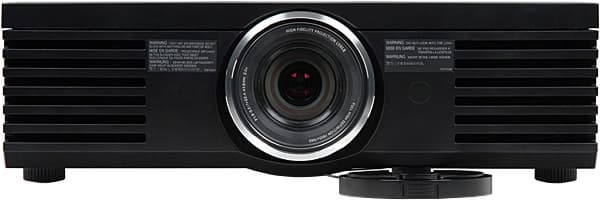

![Front](panasonic/pt-ae4000e/front.jpg)
Чувствительности приемника и мощности пульта достаточно, чтобы управлять проектором, направляя пульт на экран, откуда отраженный сигнал достигает приемника. Передние выкручивающиеся (примерно на 17 мм) из корпуса ножки помогут устранить небольшой перекос и/или немного приподнять переднюю часть проектора, когда он просто стоит на столе. Для крепления к потолочному кронштейну в днище проектора вделаны 4 металлические втулки с резьбой. Еще одно резьбовое отверстие предназначено для крепления страховочного тросика (идет в комплекте). Лампу и воздушный фильтр можно менять, не снимая проектор с потолочного кронштейна. За исключением небольших по площади решеток поверхность корпуса гладкая, что облегчает чистку проектора от пыли, а отсутствие глянца делает мелкие повреждения и следы от пальцев менее заметными. Объектив от пыли защищает солидная крышка с фиксаторами, прикрепленная к корпусу пластиковым поводком. В качестве дополнительного аксессуара можно приобрести крышку-щиток на заднюю панель, скрывающую отходящие от проектора провода.
Пульт
![Remote control](panasonic/pt-ae4000e/remote-01.jpg)

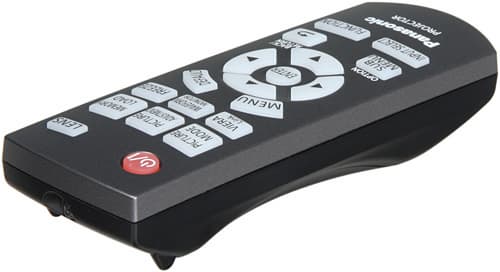

Пульт почти точно такой же, что и пульт от PT-AE3000E. Только функции и подписи у пары кнопок поменялись. Пульт небольшой (138x48x28,35 мм, 125 г), он удобно лежит в руке, кнопок мало, они крупные с контрастными удобочитаемыми обозначениями. В кнопках легко ориентироваться, в том числе и на ощупь. Есть светодиодная подсветка, включающаяся на несколько секунд при нажатии на любую кнопку.

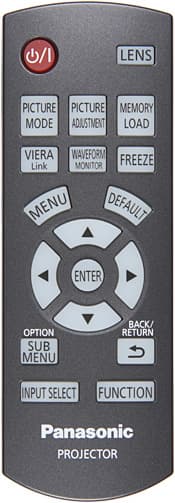

![Remote control](panasonic/pt-ae4000e/remote-02.jpg)
![Remote control](panasonic/pt-ae4000e/remote-lights.jpg)

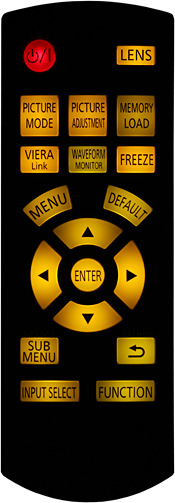

Подсветка ровная как в пределах самих кнопок, так и между кнопками и достаточно яркая. Кнопке FUNCTION можно присвоить одну из нескольких функций.

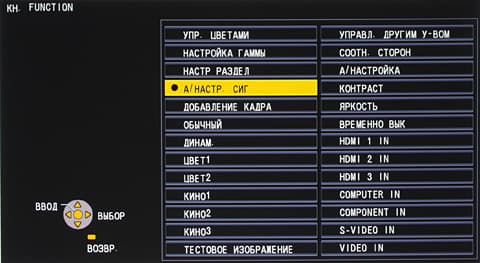

![OSD](panasonic/pt-ae4000e/osd-13.jpg)
Работает пульт от двух элементов типа AA.
Коммутация
![Connectors](panasonic/pt-ae4000e/connectors.jpg)

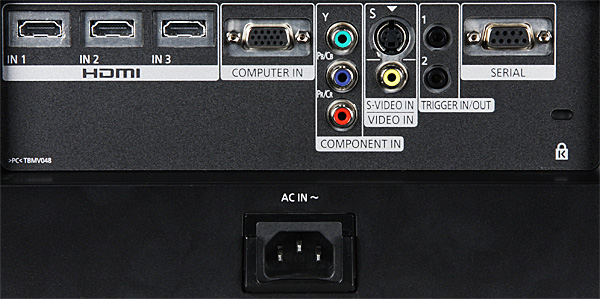

Проектор оборудован компонентным аналоговым входом и тремя входами HDMI. Кроме того, присутствуют традиционные компьютерный VGA, S-Video и композитные входы. Используются они стандартным способом. Для входа HDMI можно выбрать яркостный диапазон. Есть функция автораспознавания активного подключения, срабатывающая при включении проектора. Проектором можно управлять по интерфейсу RS-232C. Распайка разъема, параметры протокола и список команд приведены в руководстве. Проектор оснащен двумя триггерными входами, работающими как на выход — управление внешним оборудованием, — так и на вход — управление проектором извне. Режим работы триггеров устанавливается в меню.

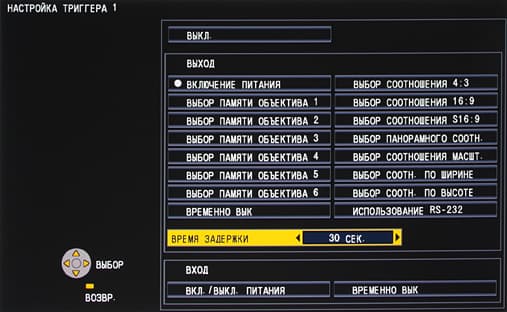

![OSD](panasonic/pt-ae4000e/osd-01.jpg)

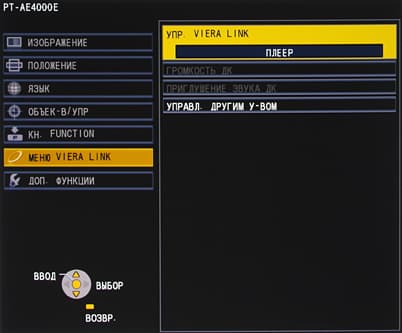

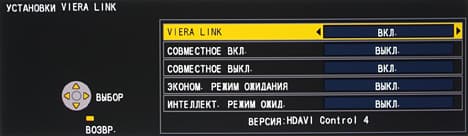

Проектор поддерживает функции VIERA Link — управление по HDMI подключенным оборудованием.
![OSD](panasonic/pt-ae4000e/osd-17.jpg)
В частности обеспечивается поддержка фирменного набора функций HDAVI Control 4, и даже заявлена базовая поддержка сторонних устройств, например, управление плеерами с помощью экранного виртуального пульта ДУ.
![OSD](panasonic/pt-ae4000e/osd-14.jpg)
![OSD](panasonic/pt-ae4000e/osd-15.jpg)
Впрочем, наш плеер по HDMI никак не управлялся.
Меню и локализация
Меню проектора достаточно крупное, шрифт плотный, но читаемый. Все ключевые настройки находятся на страницах первого уровня. Навигация удобная и быстрая. При выходе из меню запоминается текущий активный пункт (до третьего уровня страниц), что позволяет быстро вернуться к регулировке настраиваемого параметра. При изменении любого параметра, влияющего на изображение, меню убирается с экрана, и остается только строчка внизу экрана (следующая/предыдущая настройка вызывается стрелками вверх-вниз, изменение — вправо-влево), что облегчает настройку картинки.
![OSD](panasonic/pt-ae4000e/osd-03.jpg)

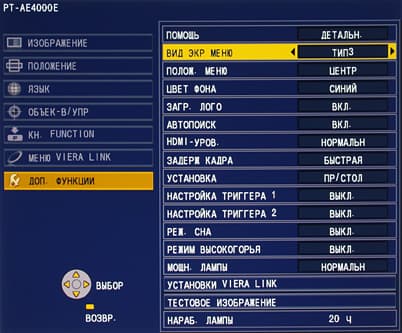

Настраивать изображение можно вообще без меню, так как кнопка PICTURE ADJUSTMENT напрямую вызывает строчку с настройкой (второе нажатие — настройки со второй страницы, перебор — стрелками вверх-вниз). Ползунки параметров имеют метки заводских значений (треугольник), а отклонение от них выделяется зеленым. Быстрый сброс к значению по умолчанию выбранного параметра или настроек на всей странице осуществляется кнопкой DEFAULT. Можно подобрать наиболее удобное положение меню на экране и выбрать стиль фона.
![OSD](panasonic/pt-ae4000e/osd-16.jpg)

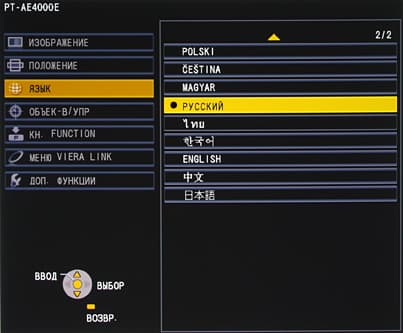

Перевод терминов в русской версии экранного меню и в русском руководстве пользователя близок к идеалу.
![OSD](panasonic/pt-ae4000e/osd-10.jpg)
Управление проекцией

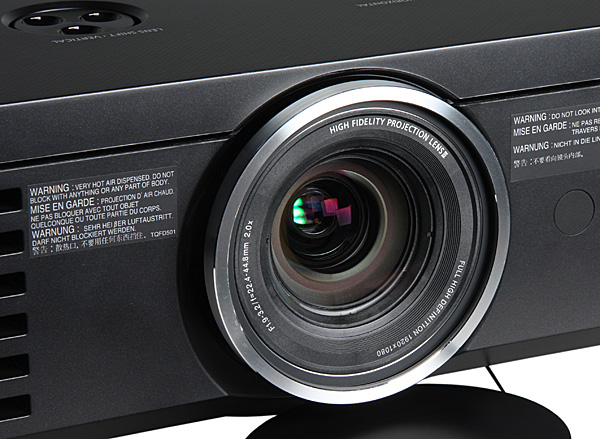

![Lens](panasonic/pt-ae4000e/lens.jpg)
Объектив (HIGH FIDELITY третьего поколения) имеет сложную конструкцию (16 элементов в 12 группах) и содержит две асферичные линзы большого диаметра и две линзы с ультранизкой дисперсией. Объектив оснащен электромеханическими приводами, поэтому фокусировка изображения на экране и изменение фокусного расстояния (размера изображения) осуществляется с пульта ДУ или кнопками на контрольной панели проектора.
![OSD](panasonic/pt-ae4000e/osd-11.jpg)

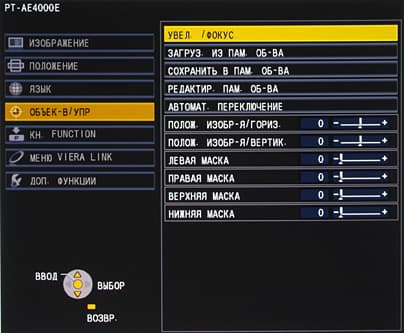

Для удобства фокусировки на экран автоматически выводится первый из двух встроенных шаблонов, его можно поменять на второй или переключиться на текущее изображение. Фокус, зум, цифровой сдвиг и обрезку изображения можно запомнить в шести профилях с редактируемыми именами. В дальнейшем нужный профиль выбирается вручную или автоматически, при распознавании проектором формата 16:9 и 2,35:1.
![OSD](panasonic/pt-ae4000e/osd-12.jpg)
Два воротка на верхней панели позволяют сдвигать объектив так, что изображение при этом сдвигается максимум на 100% от высоты вверх-вниз по вертикали и на 40% от ширины проекции вправо-влево по горизонтали относительно центрального положения. При сдвиге по вертикали диапазон сдвига по горизонтали уменьшается и наоборот. В центральное положение объектив легко выставляется по легкой фиксации обоих воротков.

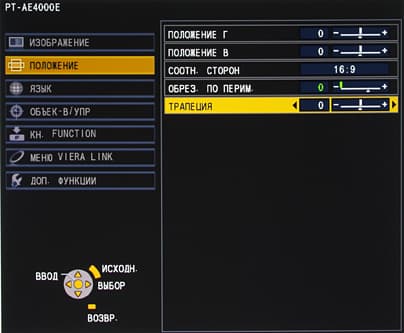

Режимов геометрической трансформации изображения много — 9 штук. Для различных типов изображений (4:3, анаморфированное, LetterBox в т.ч. и 14:9) можно подобрать наиболее оптимальный режим, позволяющий эффективно использовать площадь проекции с соотношением сторон 16:9 и вносящий наименьшие искажения в картинку. Как вариант просмотра картинки 4:3 на экране 16:9 можно использовать режим, растягивающий изображение до соотношения 16:9, но с минимальными искажениями в центре экрана. Если сочетание типа исходного изображения и режима приводит к тому, что часть картинки обрезается сверху и снизу, то в большинстве случаев стрелками вверх-вниз отображаемую часть картинки можно сдвигать в вертикальном направлении для того, чтобы, например, поместились субтитры. В случае сигналов высокого разрешения в режиме УВЕЛ. картинка немного увеличивается так, чтобы черные поля изображения 2,35:1 вышли за область проекции, правый и левый край, естественно, немного обрезаются. Есть и ограничения — в зависимости от типа подключения и видеосигнала доступно от 1 до 6 режимов. Переключение режимов — кнопкой на пульте (если кнопке FUNCTION присвоить соответствующую функцию) или через меню. Если включена функция WSS, то проектор, обнаружив в компонентном PAL-сигнале соответствующий флаг, самостоятельно выберет нужный режим — 16:9 или 4:3.
![OSD](panasonic/pt-ae4000e/osd-09.jpg)
Функция ОБРЕЗ. ПО ПЕРИМ. позволяет чуть увеличить изображение (10 шагов), так что края с «мусором» выйдут за границу проекции. Избирательная подрезка изображения без увеличения выполняется с помощью четырех настроек МАСКА. Нажатие на кнопку FREEZE «замораживает» изображение на экране. Есть функция цифровой корректировки вертикальных трапецеидальных искажений (+/-30°).
В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Допустим вертикальный наклон вперед-назад на +/-30° и наклон вправо-влево на +/-10°. Проектор среднефокусный на минимальном фокусном расстоянии объектива и длиннофокусный на максимальном, поэтому при фронтальном проецировании его можно размещать примерно на линии первого ряда зрителей или за ними. Большие диапазоны оптического трансфокатора и сдвига объектива позволяют в очень широких пределах варьировать место установки проектора относительно экрана без заметного ухудшения качества изображения.
Настройка изображения
Настроек, влияющих на цветовой и яркостный баланс много, очень много. Спасает то, что продвинутые настройки спрятаны на вложенных страницах и некоторые процедуры имеют альтернативные варианты, поэтому пользователь может выбирать уровень и способ вмешательства. Профиль глобальной цветокоррекции (7 профилей) в значительной степени определяет цветопередачу и яркость (в 5-ти включается оптический фильтр Pure Color Filter Pro), поэтому начинать настройку изображения лучше с выбора значения пункта РЕЖИМ ИЗОБР. Затем можно подправить контрастность, яркость, насыщенность, оттенок, краевую резкость и цветовую температуру.

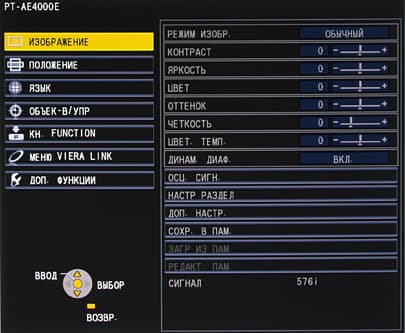

![OSD](panasonic/pt-ae4000e/osd-02.jpg)

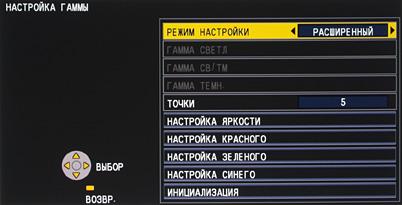

Скорректировать гамма-кривую (тремя ползунками или правкой графиков),
![OSD](panasonic/pt-ae4000e/osd-05.jpg)
![OSD](panasonic/pt-ae4000e/osd-06.jpg)

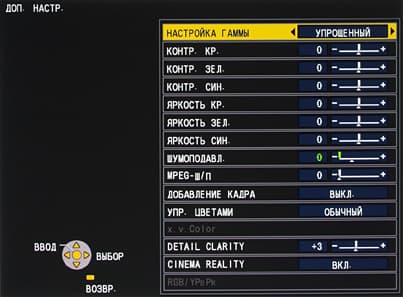

контрастность и яркость трех основных цветов,
![OSD](panasonic/pt-ae4000e/osd-04.jpg)

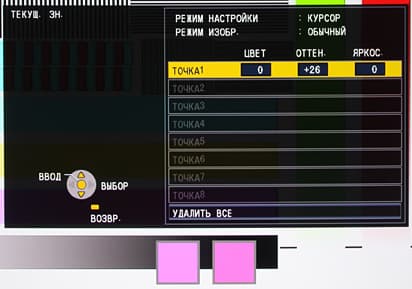

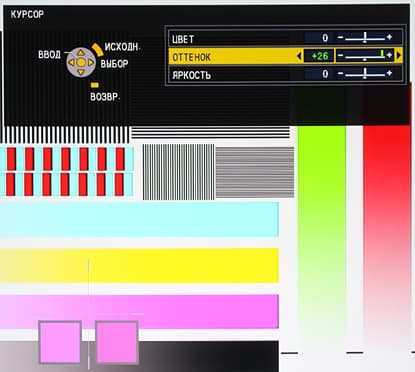

можно на странице ДОП. НАСТР. Если есть четкое представление, что нужно локально подправить в цвете, то следует войти в систему УПР. ЦВЕТАМИ. Эта система позволяет выбрать на проецируемом в данный момент изображении до 8 опорных цветов и скорректировать их, меняя насыщенность, оттенок и яркость индивидуально для каждого цвета.
![OSD](panasonic/pt-ae4000e/osd-18.jpg)
![OSD](panasonic/pt-ae4000e/osd-19.jpg)

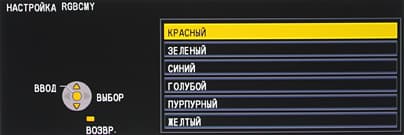

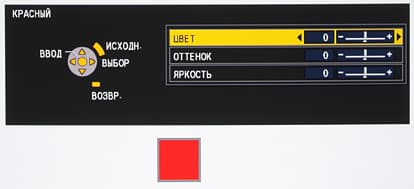

Альтернативой выбору цвета курсором является аналогичная коррекция шести основных цветов.
![OSD](panasonic/pt-ae4000e/osd-07.jpg)
![OSD](panasonic/pt-ae4000e/osd-08.jpg)
На один профиль можно зарегистрировать до трех таких наборов пользовательских правок цветового баланса и персонализировать каждый своим именем. На изображение также влияют функции ДИНАМ. ДИАФ. (динамическая диафрагма), ШУМОПОДАВЛ. (подавление видеошумов), MPEG-Ш/П (устранение артефактов компрессии), DETAIL CLARITY (повышение четкости цветовых переходов) и CINEMA REALITY (управление прогрессивным преобразованием). В случае xvYCC HDMI-сигналов можно включить автоматическую подстроку параметров. О наличии функции интерполяции кадров свидетельствует параметр ДОБАВЛЕНИЕ КАДРА (выключено, или один из двух режимов). Настройку картинки может облегчить режим НАСТР РАЗДЕЛ, в котором выбранный участок изображения демонстрируется на экране в двух вариантах — до и после коррекции, при этом копии или просто расположены рядом, или зеркально отражены. При настройке изображения можно воспользоваться функцией ОСЦ. СИГН. — вывод на экран осциллограмм входного сигнала.
![OSD](panasonic/pt-ae4000e/osd-20.jpg)

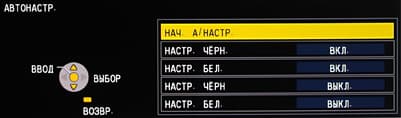

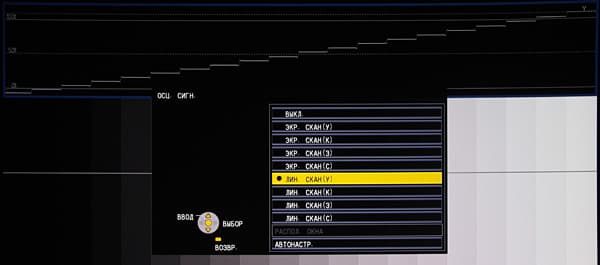

Осциллограмм 8 видов: диаграммы по столбцам и графики строчек яркости, красного, зеленого и синего цветов. В случае графиков строчек строка сканирования определяется положением передвигаемой горизонтальной линии. С помощью ОСЦ. СИГН. и тестовых шаблонов удобно средствами проектора или источника сигнала настраивать уровни яркости и уровни цветов. При этом нажатие на кнопку DEFAULT запустит автоматическую подстройку уровней.
![OSD](panasonic/pt-ae4000e/osd-21.jpg)
Стоит заметить, что было бы полезно выполнять аналогичную подстройку уровней для столбцов, так как на всех кадрах 2,35:1 сверху и снизу присутствуют полосы, которые должны быть черными, т.е. отпала бы необходимость выводить специальные тестовые изображения. Настройки изображения можно сохранить в 16-ти пользовательских профилях с редактируемыми именами. Также текущие настройки автоматически сохраняются для каждого типа подключения и вида сигнала (PAL/NTSC).Параметр МОЩН. ЛАМПЫ влияет на яркость лампы, при значении НОРМ она максимальная. При переключении параметра ЗАДЕРЖ. КАДРА в значение БЫСТРАЯ должна уменьшаться задержка вывода за счет снижения качества обработки изображения.
Дополнительные возможности
Есть таймер отключения, от 60 мин до 240 с шагом в 30 мин, пункт РЕЖ.СНА.
Измерение яркостных характеристик
Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI, подробно описанной тут.
Для корректного сравнения данного проектора с другими, имеющими фиксированное положение объектива, измерения проводились при сдвиге объектива вверх примерно на 50% (низ изображения примерно на оси объектива). Данные через косую черту приведены для серийного экземпляра. Результаты измерений для проектора Panasonic PT-AE4000E (если не указано иное, то выключен режим ДИНАМ. ДИАФ., а мощность лампы высокая):
Световой поток | |
профиль ДИНАМ., ДИНАМ. ДИАФ. = ВКЛ | 1635 / 1700 лм |
профиль ДИНАМ. | 1140 лм |
профиль ДИНАМ., ДИНАМ. ДИАФ. = ВКЛ, МОЩН. ЛАМПЫ = ЭКОРЕЖИМ | 1130 лм |
профиль ЦВЕТ1 | 460 лм |
профиль ЦВЕТ1, ДИНАМ. ДИАФ. = ВКЛ | 520 лм |
профиль ЦВЕТ2 | 500 лм |
профиль КИНО1 | 395 лм |
профиль КИНО2 | 450 лм |
профиль КИНО3 | 450 лм |
профиль ОБЫЧНЫЙ | 915 лм |
Равномерность | +12%, -21% / +13%, -19 |
Контрастность | 410:1 / 470:1 |
Световой поток немного превышает паспортное значение. Отключение динамического управления диафрагмой (ДИНАМ. ДИАФ. = ВЫКЛ) приводит к уменьшению яркости белого поля, т.е. при этом диафрагма открывается не полностью. Равномерность приемлемая. Контрастность по тесту ASNI очень высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off.
Для профиля ДИНАМ. при включенной диафрагме она составила примерно 110 000:1, при отключенной динамической диафрагме 3100:1, для других профилей — от 2020:1 до 2780:1 в зависимости от глубины цветокоррекции. При включенной ДИНАМ. ДИАФ. изменение яркости происходит очень быстро, визуально никаких скачков незаметно. Измерения показали, что при переключении с черного поля на белое яркость возрастает до максимума примерно за 200 мс, также быстро понижается яркость черного поля при переключении с белого:
![DD](panasonic/pt-ae4000e/dd.gif)

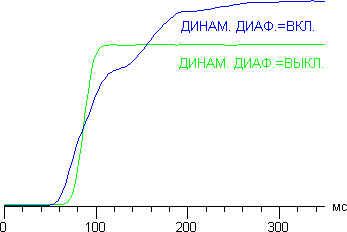

Графики роста яркости при переключении с черного поля на белое при включенной и выключенной динамической диафрагме. Для наглядности графики сглажены.
Для оценки реального контраста в кадре при различных площадях белых полей мы провели серию дополнительных измерений с использованием набора шаблонов. Подробности описаны в статье про Sony VPL-HW15. Результаты для измерений для профиля ДИНАМ. в случае предпродажного образца приведены ниже.

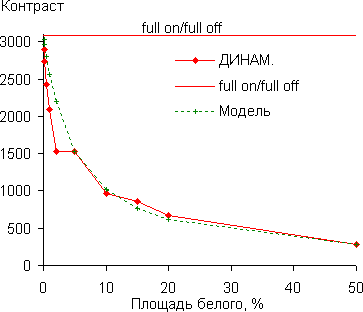

![graph](panasonic/pt-ae4000e/avs-dyn-01-mod.gif)

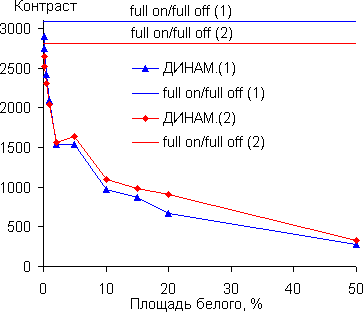

Видно, что по мере увеличения площади белого контрастность быстро падает и приближается к ANSI, но первая точка (0,1% белого) близка к значению full on/full off. Простая модель (приведена в статье про Sony VPL-HW15) частично совпадает с полученными данными, отклонения можно объяснить особенностями использованных шаблонов. Кроме того, аналогичные измерения были выполнены для серийного экземпляра (2).
![graph](panasonic/pt-ae4000e/avs-dyn-01-02.gif)
Графики для двух проекторов идут рядом. У серийного экземпляра (2) чуть ниже контраст full on/full off, но немного выше аналог контраста по ANSI. Для оценки характера роста яркости на шкале серого мы измерили яркость в 16-ти точках на шкале серого для различных профилей цветокоррекции:

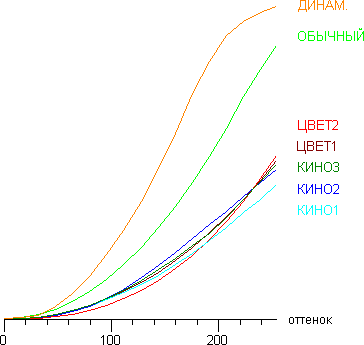

![graph](panasonic/pt-ae4000e/gamma.gif)
Видно, что профиль ДИНАМ. самый яркий, но и отклонение от экспоненциальной зависимости в светлой области большое. Яркость 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255) мы измерили для профиля ОБЫЧНЫЙ. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами.
![graph](panasonic/pt-ae4000e/gamma-diff.gif)

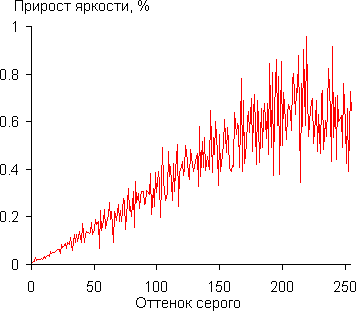

Тенденция роста прироста яркости сохраняется во всем диапазоне, и каждый следующий оттенок значимо ярче предыдущего. При этом наблюдается значимая разница в яркости ближайших к черному оттенков. Аппроксимация полученной гамма-кривой дала значение показателя 1,90, что немного ниже стандартного значения 2,2. Впрочем, мы не исследовали богатые возможности ручной коррекции гамма-кривой.
В режиме высокой яркости потребление электроэнергии составило 204/202 Вт, в режиме пониженной яркости — 173/172 Вт, в режиме ожидания — 0,1 Вт. Как это ни странно, механический выключатель на задней панели не полностью отключает проектор от сети — потребление остается на уровне 0,1 Вт.
Звуковые характеристики
Внимание! Приведенные значения уровня звукового давления получены по нашей методике, и их нельзя напрямую сравнивать с паспортными данными проектора. Измерения были выполнены как для предпродажного, так и для серийного образца. Как ни странно, результаты совпали.
Режим | Уровень шума, дБА | Субъективная оценка |
Максимальная яркость | 32,5 | Очень тихо |
Пониженная яркость | 27,5 | Очень тихо |
Проектор очень тихий. Характер шума от системы вентиляции не вызывает никакого раздражения, а в режиме пониженной яркости проектор практически бесшумен. Механическая диафрагма работает очень тихо — звуки, издаваемые ей, можно различить только в режиме пониженная яркости и при отработке полного диапазона, что в реальности случается очень редко.
Тестирование видеотракта
VGA-подключение
Тестирование проводилось при подключении к видеокарте NVIDIA Quadro FX 2000. В режиме 1920x1080p изображение сжато по горизонтали. Возможно, это связано с тем, что проектор по VGA не передает информацию EDID, поэтому видеокарта не может установить необходимые параметры сигнала. Цвета правильные, градации оттенков различимы на шкале серого от 0 до 255. Так в режиме 1920x1080 не удалось добиться вывода 1:1, то тестирование VGA-подключения на этом было завершено.
DVI-подключение
При подключении проектора к DVI-выходу видеокарты компьютера (с помощью кабеля-переходника) поддерживаются режимы вплоть до 1920x1080p при 60 Гц. Картинка идеальная. Изображение занимает всю площадь проецирования, а в режиме 1920x1080p при отключенном оверскане картинка выводится пиксель-в-пиксель. Белое выглядит равномерно освещенным. Черное поле равномерное и бликов не содержит. Геометрия практически идеальная — «бочка» внутрь при большом смещении объектива вверх или вниз составляет всего пару миллиметров на 1,5 м ширины. Оттенки серого серые, без вариации цветовой температуры (только при профиле ДИНАМ. баланс немного нарушается). При HDMI-УРОВ. = РАСШИР. слабые градации оттенков различимы в диапазоне от 0 до 255. Благодаря применению «фирменной» технологии Smooth Screen отсутствует сетка между пикселями, но при этом вертикальные зеленые линии немного расплываются.
![Pixels](panasonic/pt-ae4000e/pixels.jpg)
Ширина цветной каймы, возникающей из-за хроматических аберраций объектива, не превышает 1/3 пикселя, да и то в углах.
HDMI-подключение
Тестирование проводилось с помощью Blu-ray-плеера Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая, цвета правильные, завал в светах и тенях не выходит за безопасные границы, оверскан отключается, есть реальная поддержка режима 1080p при 24 кадр/с. На самом деле даже в сигнале 1080p при 60 кадр/с проектор определяет чередование кадров 2-3 и выводит их в режиме 24 кадр/с с равной длительностью кадров. Яркостная четкость всегда очень высокая — ч/б полоски через пиксель четкие и контрастны. Цветовая четкость в случае 1080i/p несколько ниже возможной.
Работа с источником композитного и компонентного видеосигнала
Качество аналоговых интерфейсов (композитного, S-Video и компонентного) высокое. Четкость изображения практически соответствует возможностям интерфейсов и типу сигнала, только при композитном и S-Video-подключении цветовая четкость ниже, чем могла бы быть. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Цветовой баланс правильный.
Функции обработки видеосигнала
При выключенном параметре CINEMA REALITY для чересстрочных видеосигналов прогрессивное преобразование происходит по простому алгоритму: для неподвижных частей изображения (т.е. совпадающих для двух-трех кадров) выполняется «честный» деинтерлейсинг, а меняющиеся — выводятся по полям.
При включенном режиме CINEMA REALITY проектор пытается составить кадр из смежных полей. Наши тестовые фрагменты с двигающимися мирами (преобразование 2-2 для PAL 25 и NTSC 30 кадров в секунду) выводятся преимущественно по полям, но в случае ряда тестовых фрагментов с диска HQV деинтерлейсинг выполняется правильно (2-2 на 30 кадров в секунду, др. «парные» преобразования и 3-2 на 24 кадра в секунду). В сомнительных случаях, чтобы избежать характерной «расчески» по краям двигающихся объектов, проектор выводит изображение по полям.
Функция подавления видеошумов (ШУМОПОДАВЛ.) мягко подавляет зернистую рябь, не допуская появления артефактов в виде хвоста из неубранного шума за движущимися объектами. Результат работы функции MPEG-Ш/П менее очевиден, только при максимальном уровне фильтрации изображение сильно замыливается. При масштабировании к разрешению матрицы выполняется некоторое сглаживание зубцов на диагональных границах.
Тестирование функции интерполяции промежуточных кадров

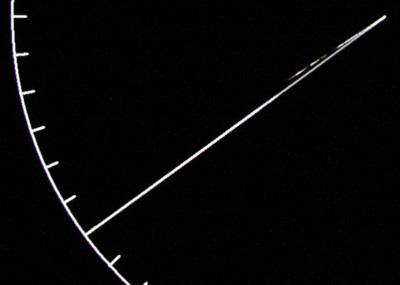

Тестирование проводилось как с использованием фрагментов фильмов, так тестовых изображений. Напомним, что интерполяция кадров работает, если параметр ДОБАВЛЕНИЕ КАДРА равен РЕЖИМ 1, РЕЖИМ 2 или РЕЖИМ 3. При 50/60 кадр/с разница между этими режимами незначительна — при медленном движении динамическая четкость и плавность возрастают одинаково. Например, для двигающейся по кругу стрелки (одно деление за кадр) ее промежуточное изображение воссоздается только на небольшом расстоянии от центра.

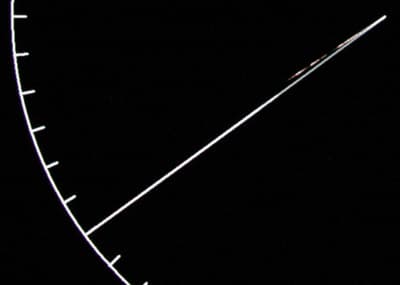

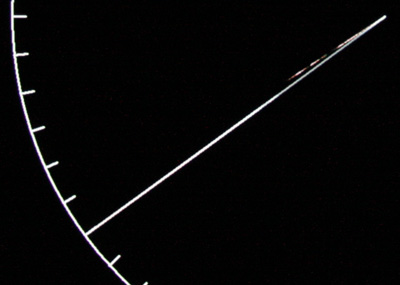

![IFC](panasonic/pt-ae4000e/ifc.jpg)
При 24 кадр/с при возрастании цифры после РЕЖИМ возрастает и скорость движения, для которого выполняется вставка кадров. В любом случае четкость в 1080 линий сохраняется только при скорости движения в 1 пиксель/кадр, но на мире 540 линий разница между режимами заметна — четкость сохраняется при 2, 4, 6 и 12 пиксель/кадр при изменении от ВЫКЛ. до РЕЖИМ 3. Видимо, расчет промежуточных кадров на самом деле выполняется с пониженным разрешением.
Определение времени отклика и задержки вывода
На графиках зависимости яркости от времени видна высокочастотная модуляцию, которую пришлось сгладить, поэтому времена отклика могут быть немного завышены. Время отклика при переходе черный-белый-черный составило 11,2 мс (7,6 вкл. + 3,6 выкл.). Суммарное время отклика при переходах между полутонами в среднем равно 14,8 мс. Такой скорости достаточно для полной отрисовки картинки со скоростью 60 кадр/с и частичной — со скоростью 120 кадр/с при работе функции интерполяции кадров.
Задержка вывода относительно ЭЛТ-монитора определялась с помощью одновременной записи двумя фотодатчиками. В меню есть параметр ЗАДЕРЖ КАДРА, который, как сказано в руководстве, влияет на задержку вывода. При БЫСТРАЯ задержка уменьшается, при НОРМАЛЬН приоритет отдается качеству изображения. Также на задержку влияет параметр ДОБАВЛЕНИЕ КАДРА.
Подключение и режим | Задержка вывода, мс |
VGA, ДОБАВЛЕНИЕ КАДРА = ВЫКЛ., ЗАДЕРЖ КАДРА = БЫСТРАЯ | 27 |
DVI, ДОБАВЛЕНИЕ КАДРА = ВЫКЛ., ЗАДЕРЖ КАДРА = БЫСТРАЯ | 16 |
DVI, ДОБАВЛЕНИЕ КАДРА = ВЫКЛ., ЗАДЕРЖ КАДРА = НОРМАЛЬН | 22 |
DVI, ДОБАВЛЕНИЕ КАДРА = РЕЖИМ 1, ЗАДЕРЖ КАДРА = НОРМАЛЬН | 68 |
DVI, ДОБАВЛЕНИЕ КАДРА = РЕЖИМ 2, ЗАДЕРЖ КАДРА = НОРМАЛЬН | 123 |
DVI, ДОБАВЛЕНИЕ КАДРА = РЕЖИМ 3, ЗАДЕРЖ КАДРА = НОРМАЛЬН | 176 |
Задержка при включенной интерполяции кадров ощущается по сильному отставанию курсора мыши на экране от реального положения, а в РЕЖИМ 3 возможно уже будет чувствоваться задержка изображения относительно звука (что исправимо, если в ресивере есть регулировка задержки).
Оценка качества цветопередачи
Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.0).
Цветовой охват зависит от текущего профиля. В ДИНАМ. охват чуть шире sRGB,
![Gamut](panasonic/pt-ae4000e/gamut-dynamic.jpg)
в ЦВЕТ2 — значительно шире (заявлено, что должен отвечать стандарту DCDM, и на самом деле к нему приближается),
![Gamut](panasonic/pt-ae4000e/gamut-colour2.jpg)
в ЦВЕТ1 — практически соответствует sRGB, как и заявлено в описании этого профиля.
![Gamut](panasonic/pt-ae4000e/gamut-colour1-new.jpg)

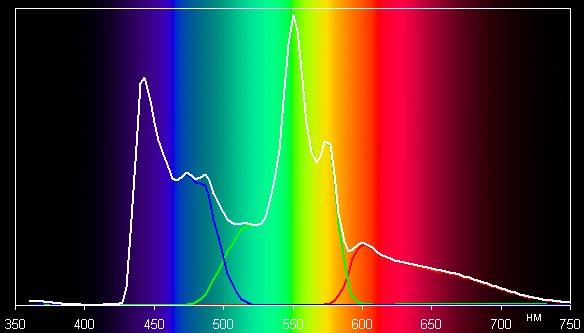

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) для трех профилей.

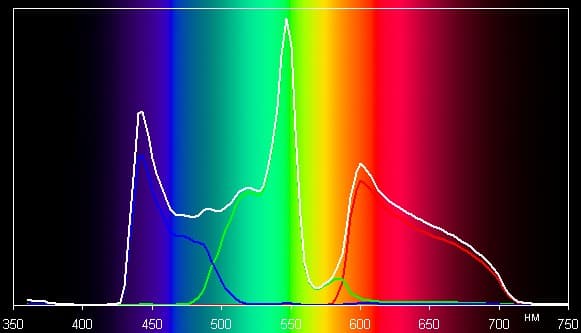

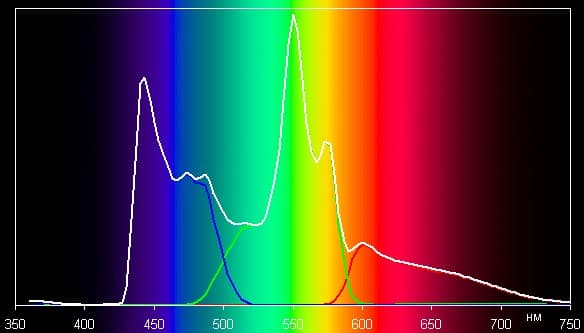

![Spectrum ДИНАМ.](panasonic/pt-ae4000e/sp-dynamic.jpg)
ДИНАМ.
![Spectrum ЦВЕТ2](panasonic/pt-ae4000e/sp-colour2.jpg)
ЦВЕТ2

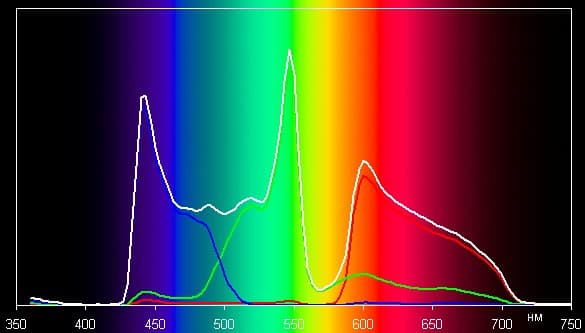

![Spectrum ЦВЕТ1](panasonic/pt-ae4000e/sp-colour1.jpg)
ЦВЕТ1
Видно, что в ДИНАМ. превалирует зеленая компонента, что обеспечивает высокую яркость при некотором дисбалансе цветов. В ЦВЕТ2 включается оптический фильтр, который выравнивает баланс цветов и расширяет цветовой охват (обратите внимание на сильное уменьшение интенсивности зеленой компоненты в области 570 нм). В ЦВЕТ1 включен тот же фильтр, но охват уменьшается до sRGB взаимным подмешиванием компонент друг к другу (пример — зеленый горб в красной области).

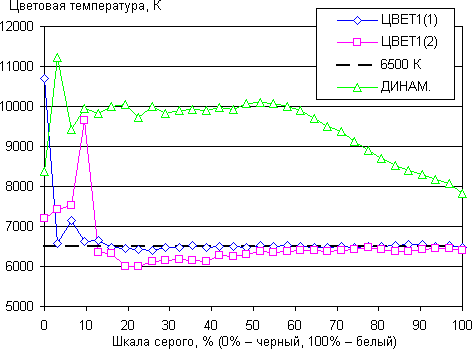

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр дельта E) в случае профиля ДИНАМ. для предпродажного экземпляра проектора и ЦВЕТ1 для предпродажного (1) и серийного (2).
![CCT](panasonic/pt-ae4000e/ct-01.gif)

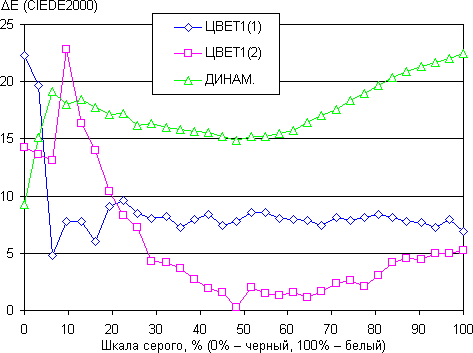

![DE](panasonic/pt-ae4000e/de-01.gif)
Видно, что в случае ДИНАМ. цветовая температура существенно превышает стандартные 6500 К, сильно различается для разных участков шкалы серого и баланс отклоняется от спектра абсолютно черного тела (параметр дельта E больше 10 кроме одной точки). В случае ЦВЕТ1 для обоих проекторов на большей части шкалы серого цветовая температура близка к 6500 К, а дельта E меньше 10. Близкий к черному диапазон можно не учитывать, так как цветопередача на самых темных участках не так важна, как в среднем диапазоне и в светах. Получается, что просто при выборе предустановленного профиля ЦВЕТ1 цветопередача уже очень хорошая.
Выводы
Хороший проектор стал еще лучше. Значительно возросла ANSI-контрастность, увеличился диапазон работы динамической диафрагмы притом, что она явно не стала громче, появилось несколько дополнительных/альтернативных функций, отвечающих за настройку изображения, а настройки объектива, цифрового сдвига и появившаяся маскировка границ запоминаются в шести профилях и даже могут загружаться автоматически при смене формата картинки, теперь проектор оборудован двумя триггерными входами/выходами с расширенной возможностью настройки работы, заметно улучшена работа функции вставки промежуточных кадров, да и еще VIERA Link повысила централизованность управления, но и съела целых две кнопки на пульте. Пропал второй компонентный вход, ну и ладно, не больно-то он был и нужен.
Достоинства:
- Отличное качество изображения
- Есть функция интерполяции промежуточных кадров
- Очень тихая система охлаждения
- Большие диапазоны оптического трансфокатора и системы сдвига объектива
- Моторизированные фокусировка и трансфокатор с функцией памяти и автоматической загрузки
- Много настроек, влияющих на изображение
- Три HDMI-входа
- Удобный пульт ДУ с подсветкой
- Настраиваемые двунаправленные триггерные интерфейсы
- Поддержка VIERA Link и HDAVI Control 4
- Отличная локализация
Недостатки:
- Неуверенная работа в режиме 1080p при VGA-подключении
а также российское представительство Panasonic
за предоставленный на тестирование проектор Panasonic PT-AE4000E.
Экран Draper Ultimate Folding Screen 62"x83" предоставлен компанией CTC CAPITAL![]() | Blu-ray-плеер Sony BDP-S300 предоставлен компанией SONY Electronics![]() |
