Триптих обзоров новых видеокамер JVC мы завершаем, по традиции, исследованием самого серьёзного, а, следовательно, и дорогого, аппарата. Эта видеокамеру уже нельзя отнести к классу любительских видеокамер, она ближе к классу полупрофессиональных (если к таковым относить аппараты, имеющие быстрый доступ к ручным настройкам, дополнительные органы управления и возможность подключения микрофонов и накамерного света).
- Конструкция, технические характеристики
- Видео- фотосъёмка
- Прилагаемое ПО
- Тестирование в Imatest
- Сравнительное тестирование в одинаковых условиях
- Выводы
Конструкция, технические характеристики

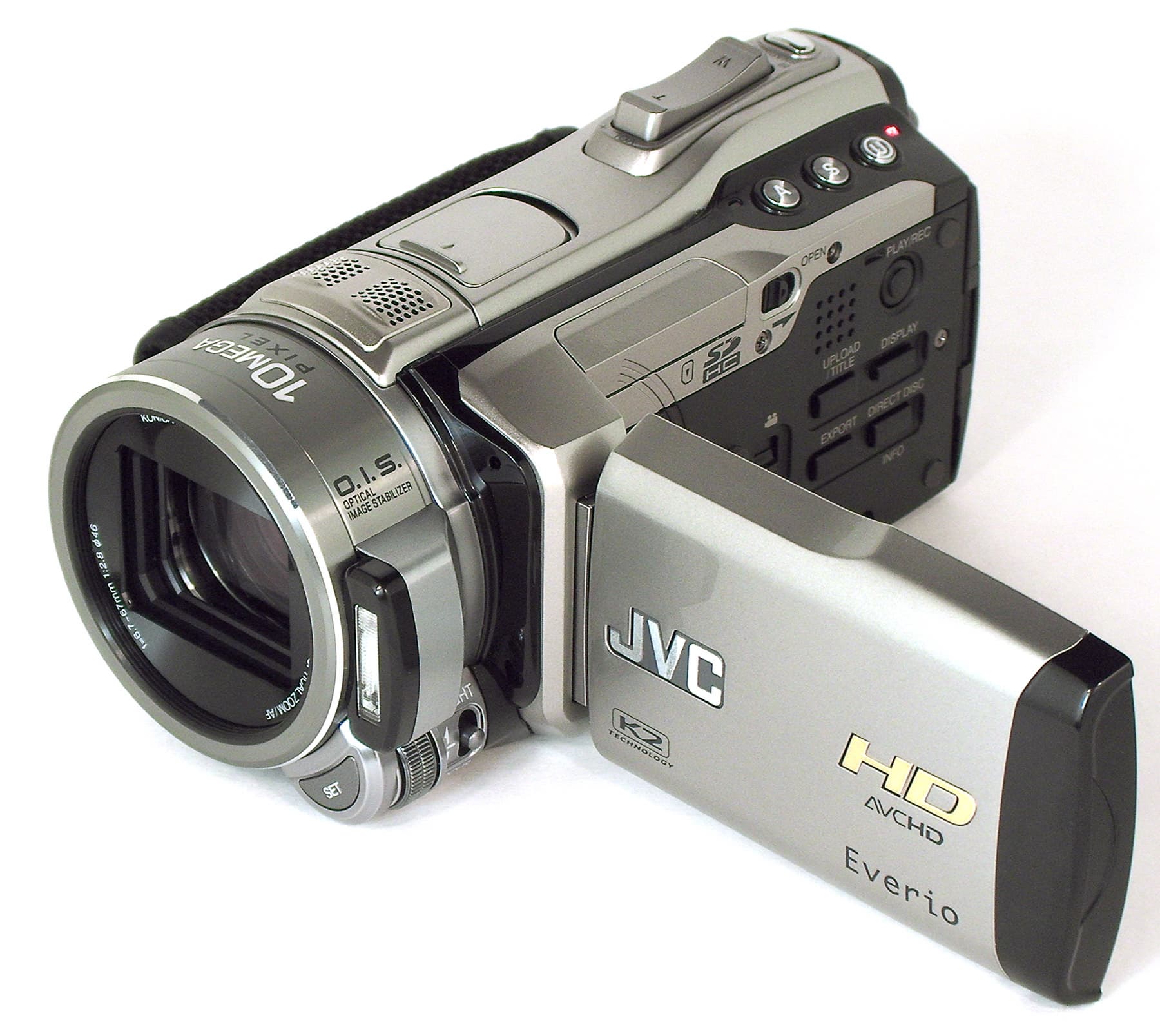

Всем своим видом этот аппарат никак не напоминает любительские "мыльницы", как презрительно называют недорогие видеокамеры многие "эксперты", не знающие края. Перед тем, как ознакомиться с этой разработкой JVC, читателю будет полезно знать, что не так давно видеокамера получила почётное звание Best Expert Camcorder, которое ей присудили эксперты международной ассоциации фотожурналов TIPА (Techical Image Press Association). Кроме того, желательно также взглянуть на обзор видеокамеры JVC GZ-HM550 — немалую часть информации оттуда можно смело копипастить в настоящий обзор.
Теперь, когда эта скупая, но, надеемся, много значащая информация известна читателю, можно, пожалуй, рассмотреть аппарат поближе.
Итак, чем же обусловлен столь профессиональный внешний вид камеры? Угловатостью, наличием множества кнопок и рычажков, занимающих, казалось бы, всё свободное место на корпусе? Да, и этим тоже. Но, помимо таких бросающихся в глаза признаков, сильное впечатление производит также немалый размер корпуса, в который упрятан объектив: резьба его имеет диаметр 46 мм.
Стереомикрофоны расположены сверху, а сразу за ними находится сдвижной лючок, под которым спрятано посадочное гнездо для крепления переходника (входит в комплект), к которому, в свою очередь, могут крепиться дополнительные приспособления: свет, микрофон.
К сожалению, привести собственные фотографии всех прилагаемых аксессуаров мы не имеем возможности, поскольку видеокамера поступила на тестирование в разукомплектованном, мягко говоря, виде. Ну ведь и немудрено: попробуй-ка попутешествуй с брифинга на выставку, тут не только аксессуары... Хорошо хоть собственно аппарат цел и невредим, и радует как своей конструкцией, так и своими способностями.

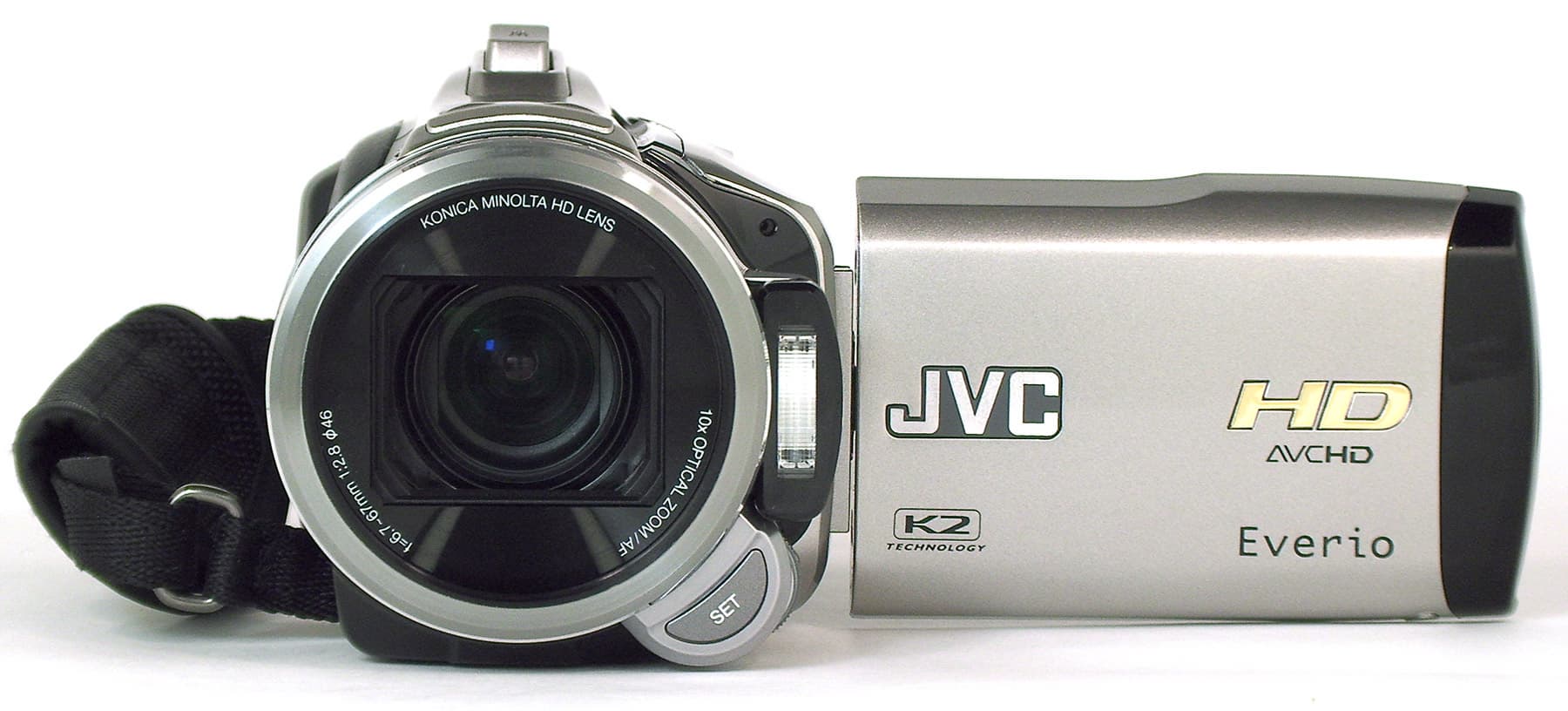

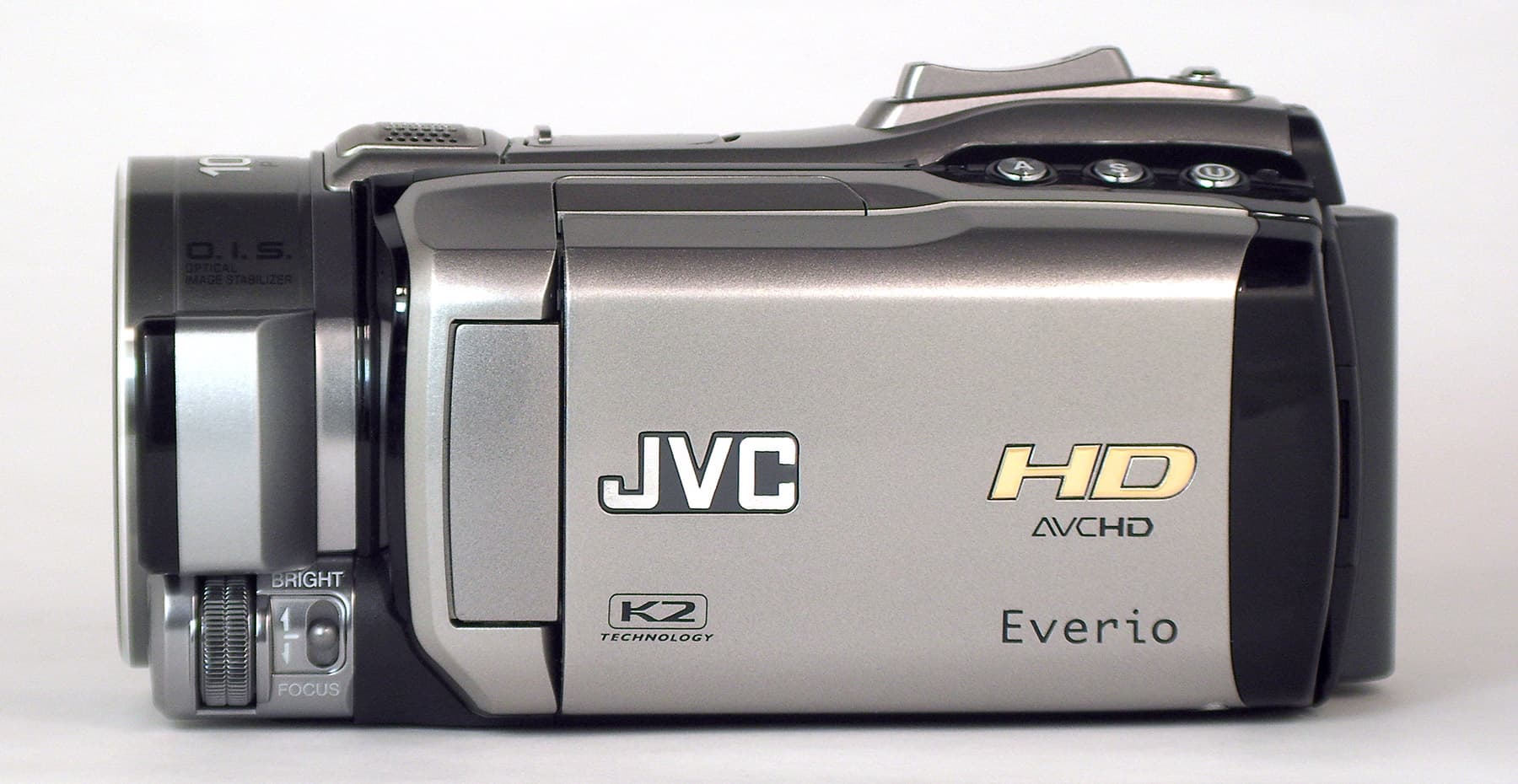

Объектив защищён автоматически раскрывающимися шторками, сбоку от него находится встроенная фотовспышка. На выступе, к которому крепится ЖК-экран, можно видеть небольшое отверстие — это ИК-датчик для приёма сигналов с пульта дистанционного управления.
Качалка зума выполнена в виде двухходовой клавиши, присущей видеокамерам профессионального назначения. Скорость зуммирования, разумеется, зависит от степени нажатия этой клавиши в ту или иную сторону. Позади качалки имеется кнопка SNAPSHOT, нажатием на которую делается фотоснимок.

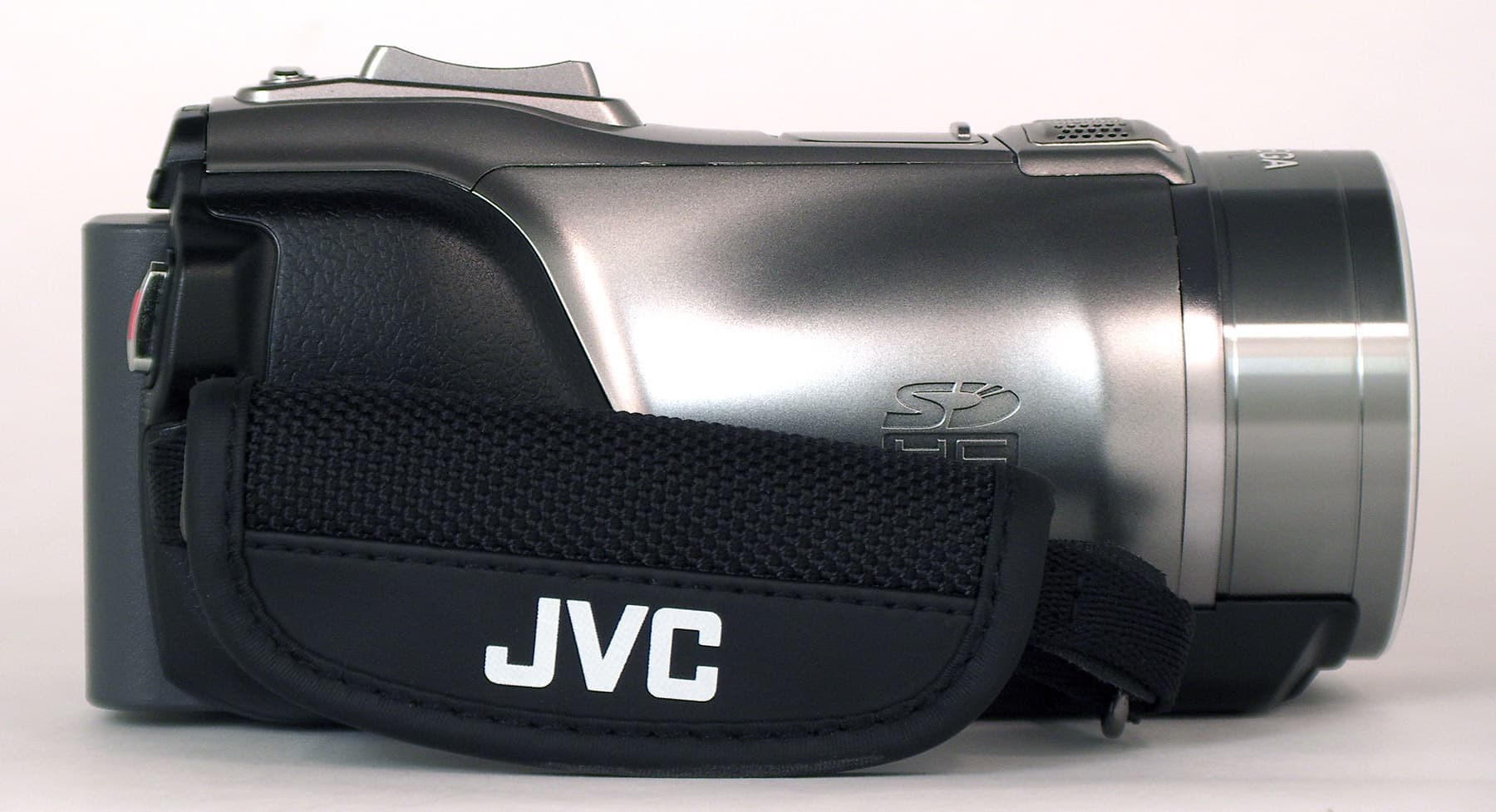

Широкая рукоятка и шероховатая "под кожу" пластиковая чёрная вставка на корпусе аппарата отлично фиксируют камеру в ладони, а кнопка записи удобно лежит под большим пальцем руки.
Вверху слева в ряд выстроены три кнопки, обозначенные буквами A, S и U соответственно. первая, A, предназначена для быстрой смены приоритета диафрагмы (F2.8, 3.4, 4.0 и 5.6), кнопкой S запускается регулировка выдержки (от 1/2 до 1/4000), последняя же кнопка U — настраиваемая. Этой кнопке можно присвоить следующие функции: выбор сцены, встречная засветка, область фотометрии, баланс белого, помощник при фокусировке, высокоскоростная съёмка, замедленная съёмка, режим выдержки, непрерывная фотосъёмка, режим работы вспышки и задержка автоспуска. Проще говоря, практически все возможные функции.

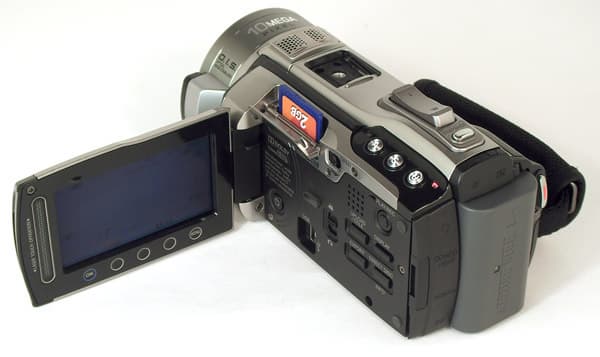

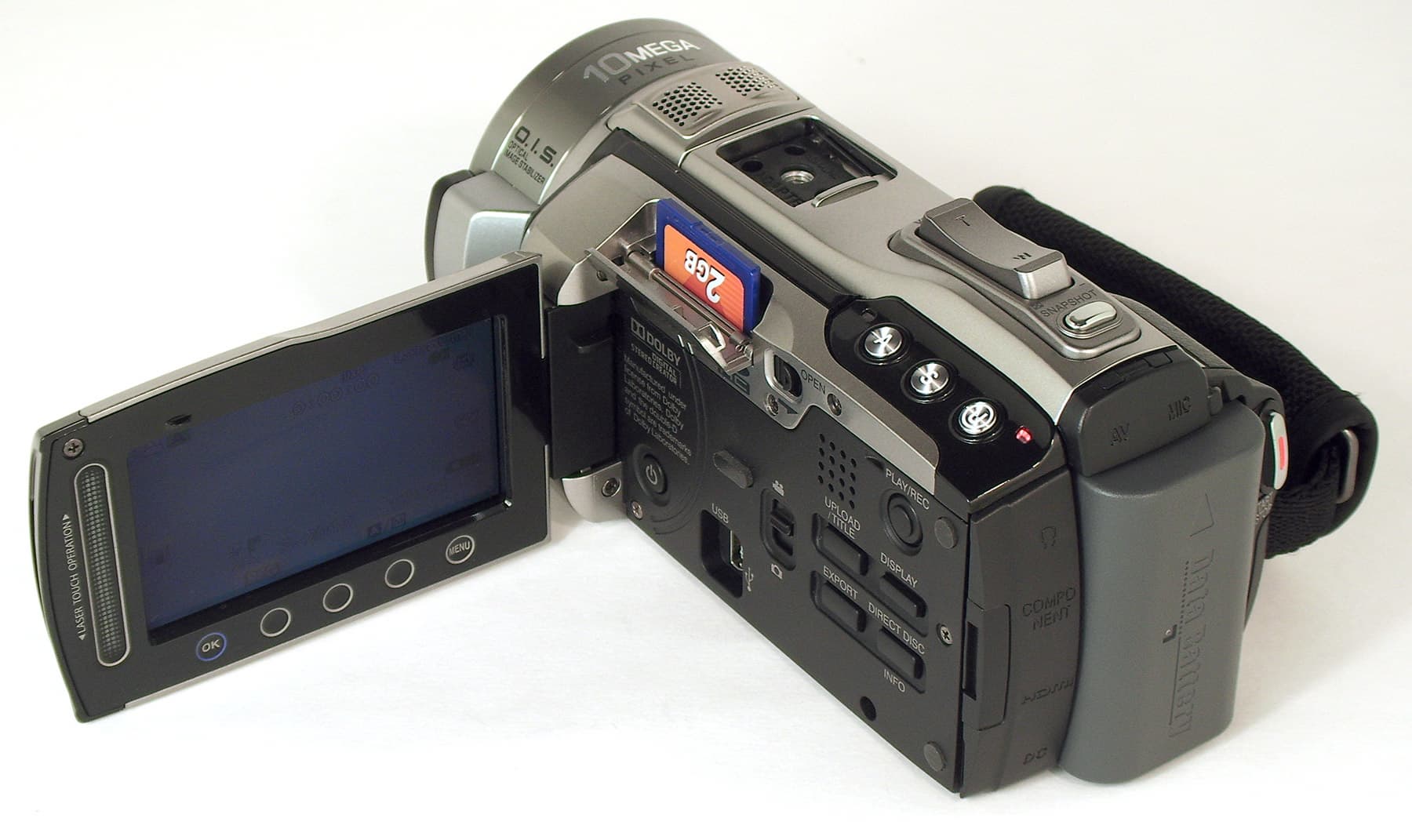

Ближе к объективу расположена откидывающаяся дверца, под которой находится гнездо для SD/SDHC карты памяти.

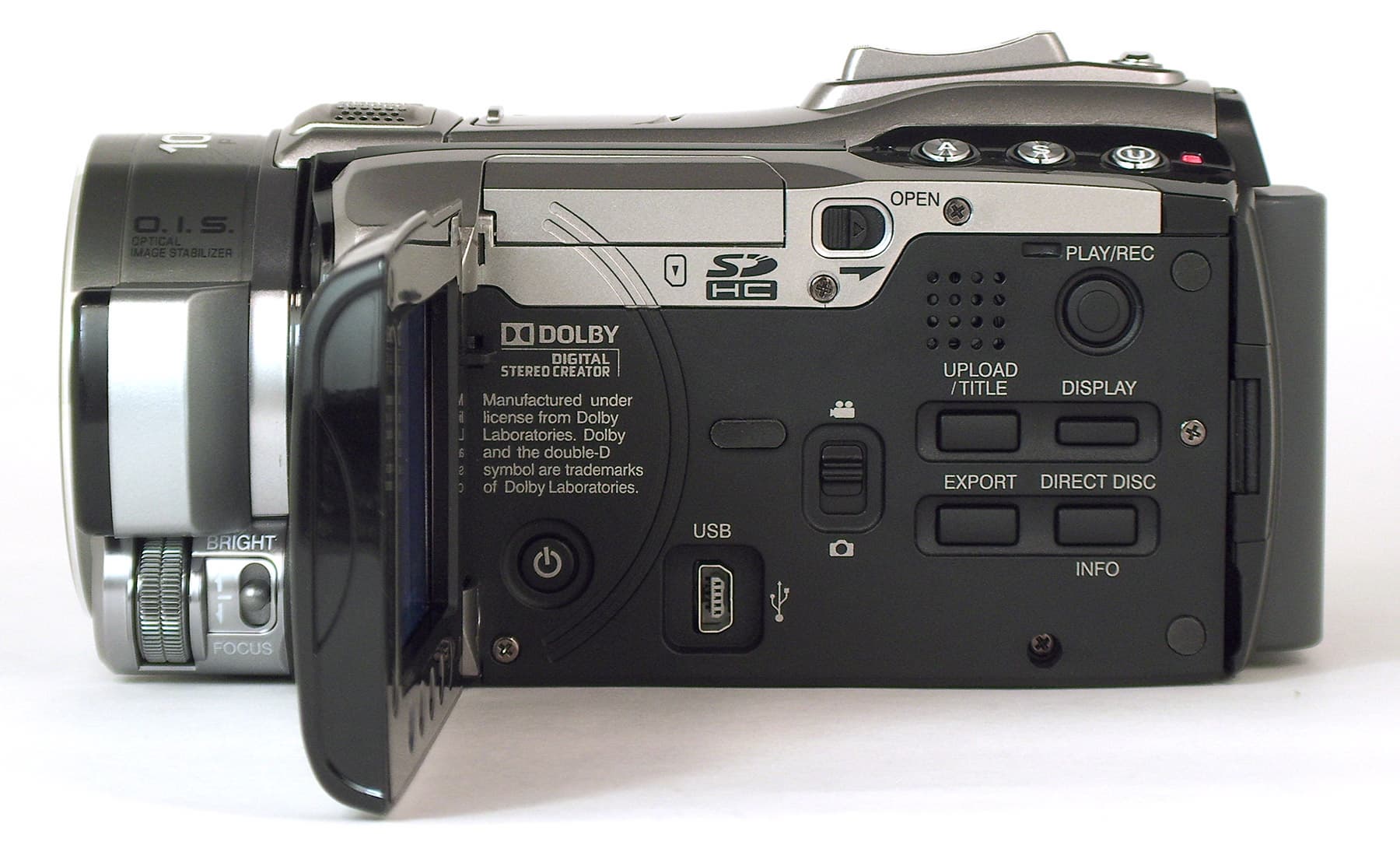

ЖК-экран видеокамеры имеет размеры 2,8" и состоит из 207 000 пикселей, что даёт гораздо более качественное изображение, нежели экран, имеющийся в видеокамере JVC GZ-HM550BEU. Технология управления, использованная здесь — всё та же фирменная Laser Touch. Под ЖК-экраном мы видим основную панель, на которой имеются следующие органы управления (слева-направо, сверху-вниз):
- кнопка принудительного выключения видеокамеры
- порт USB
- переключатель режимов работы камеры видео/фото
- кнопка PLAY/REC, переводящая камеру из режима камкордера в режим плеера
- кнопка UPLOAD/TITLE: нажатие на неё в режиме камкордера приводит к съёмке в течение 10 минут для последующего беспроблемного экспорта на Youtube; в режиме плеера данной кнопкой создаваемому плейлисту присваивается графический рисунок
- кнопка DISPLAY, меняющая режим отображения служебной информации на экране
- кнопка EXPORT, запускающая процесс экспорта в iTunes
- кнопка DIRECT DISK/INFO: в режиме плеера при композитном подключении к DVD-рекордеру эта кнопка запускает воспроизведение; в режиме камкордера данная кнопка выводит на экран информацию об оставшемся месте во встроенной памяти или на карте памяти

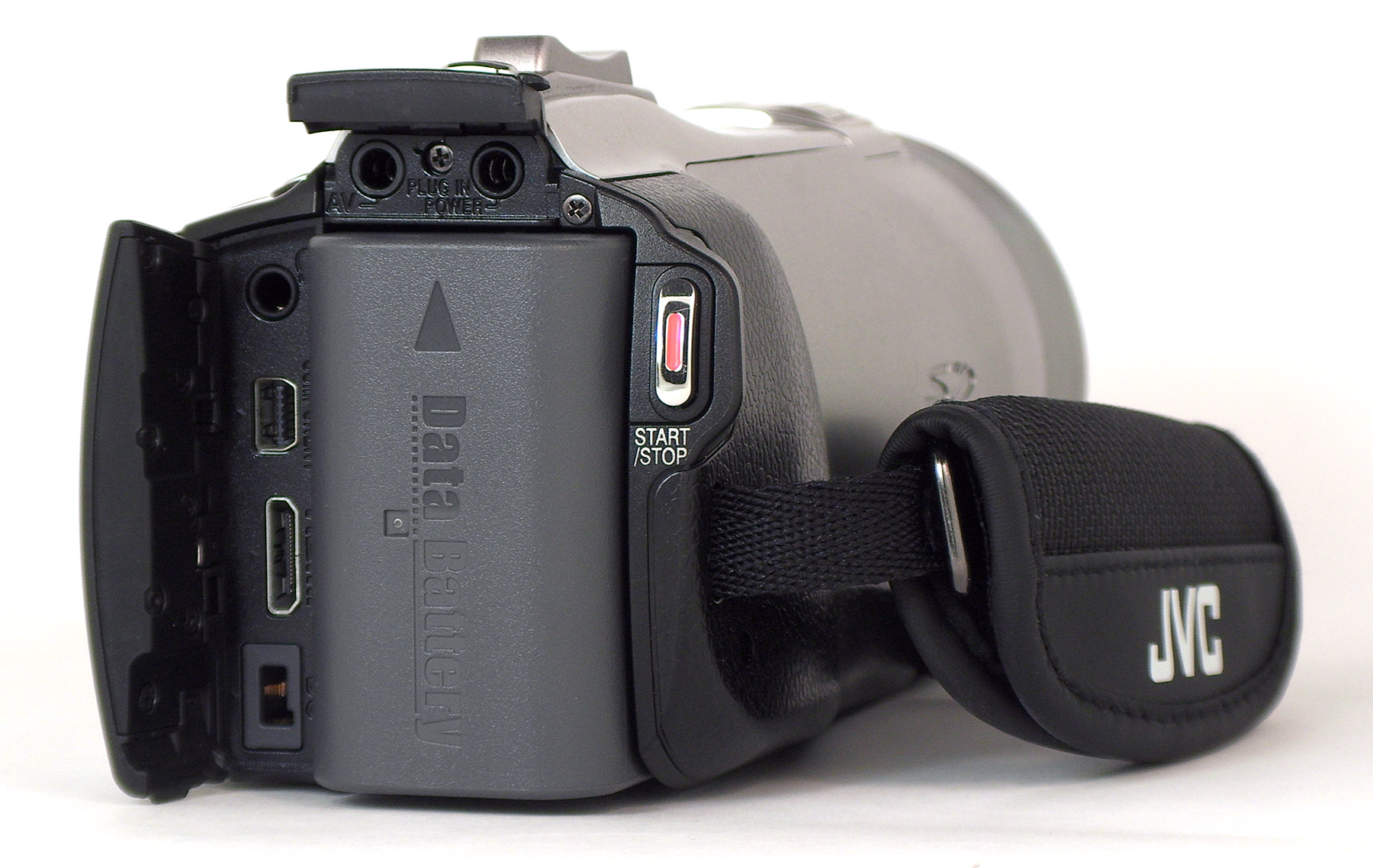

Все входы/выходы, исключая USB, расположены с торца видеокамеры. Над аккумулятором меется откидная дверца, под которой спрятаны композитный видеовыход и вход для микрофона. Слева от аккумулятора под похожей дверцей находятся: выход на наушники, компонентный видеовыход, выход HDMI и гнездо для подключения блока питания и зарядки батареи.

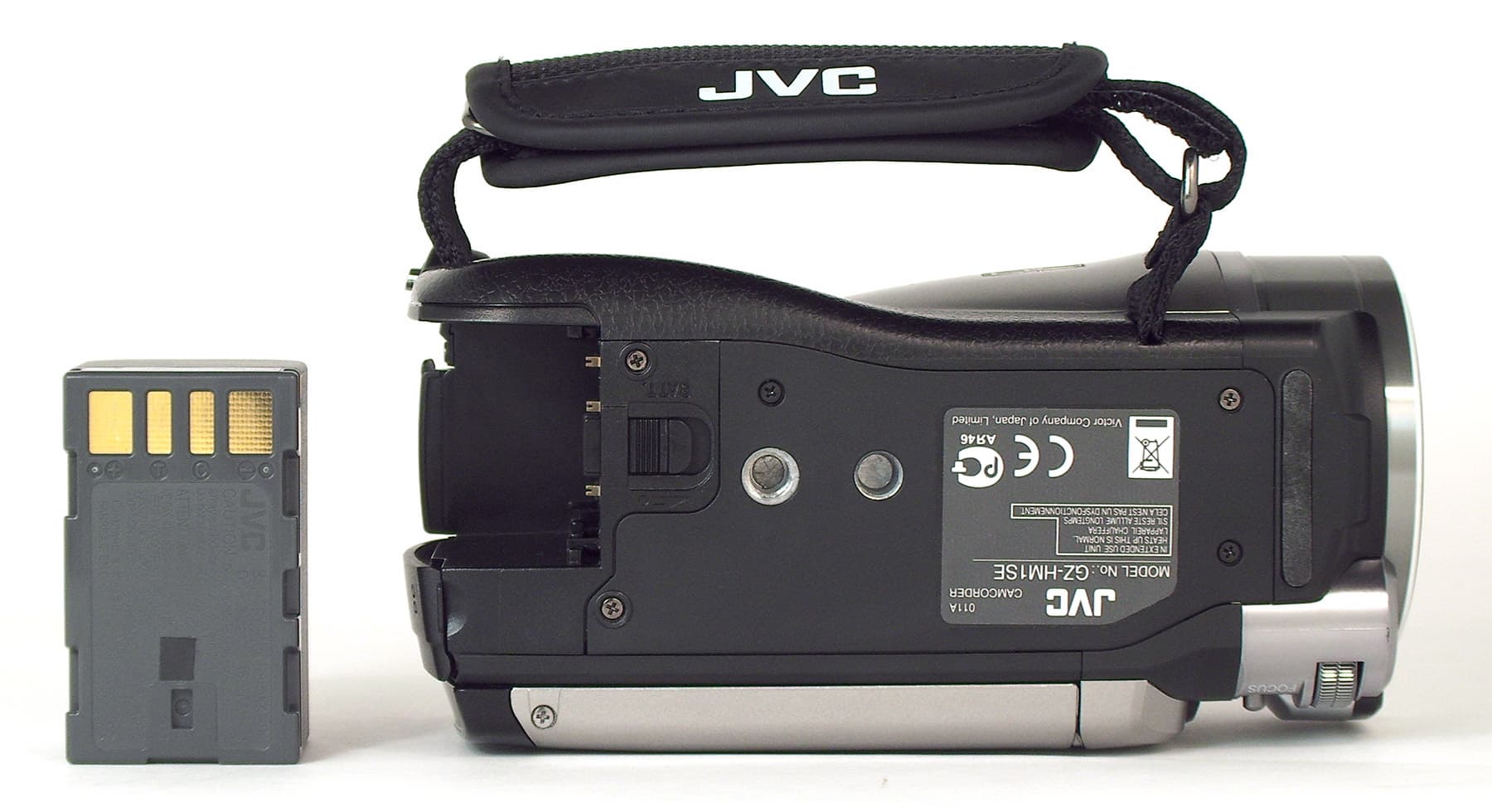

Видеокамера снабжена аккумулятором повышенной ёмкости BN-VF815U, который позволяет вести съёмку до 160 минут. Для размещения аккумулятора таких размеров в видеокамере предусмотрено довольно глубокое гнездо.

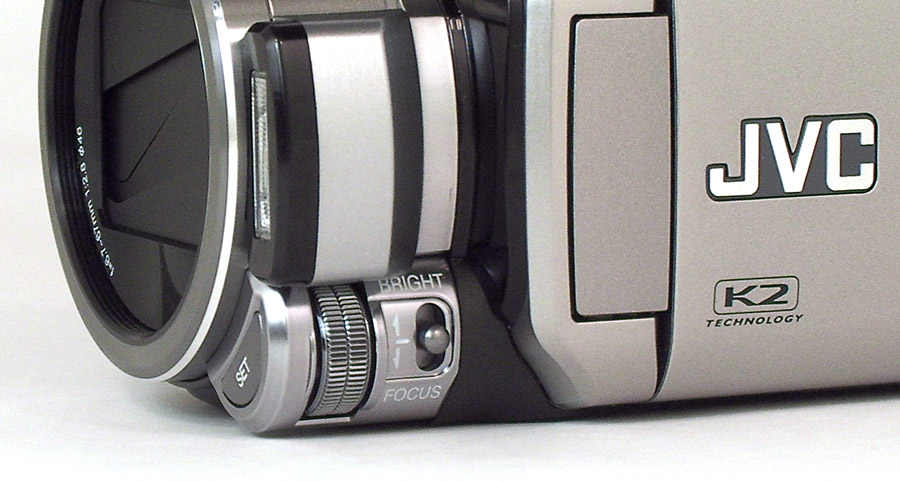

Ещё один характерный признак не-любительских видеокамер: кольцо точной подстройки. Это регулировочное кольцо снабжено рычажком с двумя фиксированными функциями: настройка фокуса и яркости (в видеорежиме от -6 до +6 с шагом 1, в фоторежиме от -2.0 до +2.0 с шагом 1/3 EV). Кнопкой Set, вынесенной вперёд, подтверждается сделанная настройка.

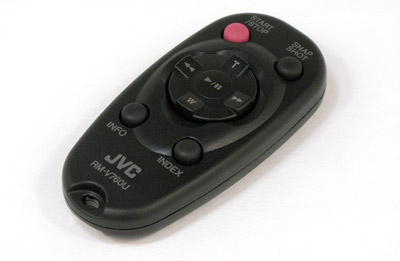

ИК-пульт в данной камере — в точности тот же, что и в JVC GZ-HM550BEU.
![](jvc-gz-hm1seu/09.jpg)
Краткие технические характеристики видеокамеры приведены в таблице:
Параметр | Значение |
Объектив | - KONICA MINOLTA - 6.7 — 67.0 (35 мм эквивалент: 48.3 — 483.0) - F2.8 — F4.5 - 46 мм |
Датчик изображения | Одна матрица BSI CMOS 1/2,3" (сенсор с обратной подсветкой) 10.62 Mпикс |
Габариты, вес | (ШxВxГ) 67 x 72 x 135 мм, 400 г без аккумулятора |
Время работы от батареи, входящей в комплект | до 162 мин с открытым ЖК-экраном |
Носитель | встроенная флеш-память 64 ГБ, карта памяти SD/SDHC |
Форматы видео | AVCHD (.MTS) H.264 high@L4.0 + звук AC3 48 КГц 256 Кбит/сек стерео + субтитры PGS: |
Формат фото | JPEG: 4:3 — 3648x2736, 3200x2400, 2592x1944, 1600x1200, 640x480 16:9 — 3648x2056, 3200x1800, 2592x1456, 1920x1080, 1280x720 |
Оптический трансфокатор | 10x |
Интерфейсы | - аудио-видео композитный выход - компонентный видеовыход - HDMI - USB - выход на наушники - вход для микрофона - гнездо для крепления Shoe Adapter |
Прочие характеристики | - LCD монитор 2,8" 207 000 пикс. - оптический стабилизатор изображения - встроенная фотовспышка - гнездо для крепления внешнего микрофона (Shoe Adapter) - автоматическое переключение записи на SD/SDHC карту (если внутренняя память заполнена) - система управления "Laser Touch" - автоматическая регулировка яркости ЖК-экрана - настройка уровня микрофона и наушников - сетка, помощник при фокусировке (окаймляется синими контурами) — замедленная видеосъёмка (с интервалами в 1, 2, 5, 10, 20, 40 и 80 сек) — режим скоростной видеозаписи 100, 250 и 500 кадр/сек - автоматическая фотосъёмка при появлении в кадре лиц |
Более подробные сведения можно увидеть на странице продукта.
Видео- фотосъёмка
Зуммирование со штатива и зуммирование с руки при включённом оптическом стабилизаторе почему-то не демонстрирует высокую степень стабилизации, которая отмечена в выводах комиссии TIPA.
Вполне вероятно, чуть заметное дрожание при съёмке мы видим из-за... малого угла обзора видеокамеры. Как это ни странно, быть может, звучит. Давайте проведём эксперимент, по результатам которого сделаем выводы. Возьмём совершенно статичное видео (снятое, между прочим, широкоугольной видеокамерой SONY), и придадим этому видео постоянную дрожь (был использован плагин Sapphire Shake). В середине клипа, вдоволь налюбовавшись тряской, мы уменьшим угол обзора, доведя его примерно до имеющегося в исследуемой нами видеокамере. Что получится?
Да, так и есть. Уменьшив угол обзора, мы тем самым увеличили видимую степень тряски! Поэтому говорить о неэффективности имеющегося в данной камере оптического стабилизатора не совсем корректно. Не будь его, вместо чуть подрагивающей на большом зуме картинки мы наблюдали бы сплошную непрерывную тряску.
Съёмки на природе со штатива, похоже, безупречны, и мало чем отличаются от таких же съёмок видеокамерой JVC GZ-HM550 (опять возвращаемся к предположению об идентичности двух разных, казалось бы, видеокамер).
Во время долгой записи видеокамера не создаёт единый файл, а записывает материал в файлы объёмом по 4 ГБ каждый. Закрытие ЖК-экрана приводит к остановке записи и выключению видеокамеры.
Длительная запись здесь реализована точно так, как в видеокамере рангом пониже — JVC GZ-HM550. Правда, в отличие от прежнего сюжета, демонстрирующего такую запись, был найден ещё один вариант использования функции длительной записи. Правда, здесь автор чуток перестарался с диафрагмой, из-за чего видео оказалось слегка пересвечено.
Скоростная съёмка в видеокамере реализована снова точно тем же образом, что и в неоднократно упоминавшейся "младшей", 550-й камере.

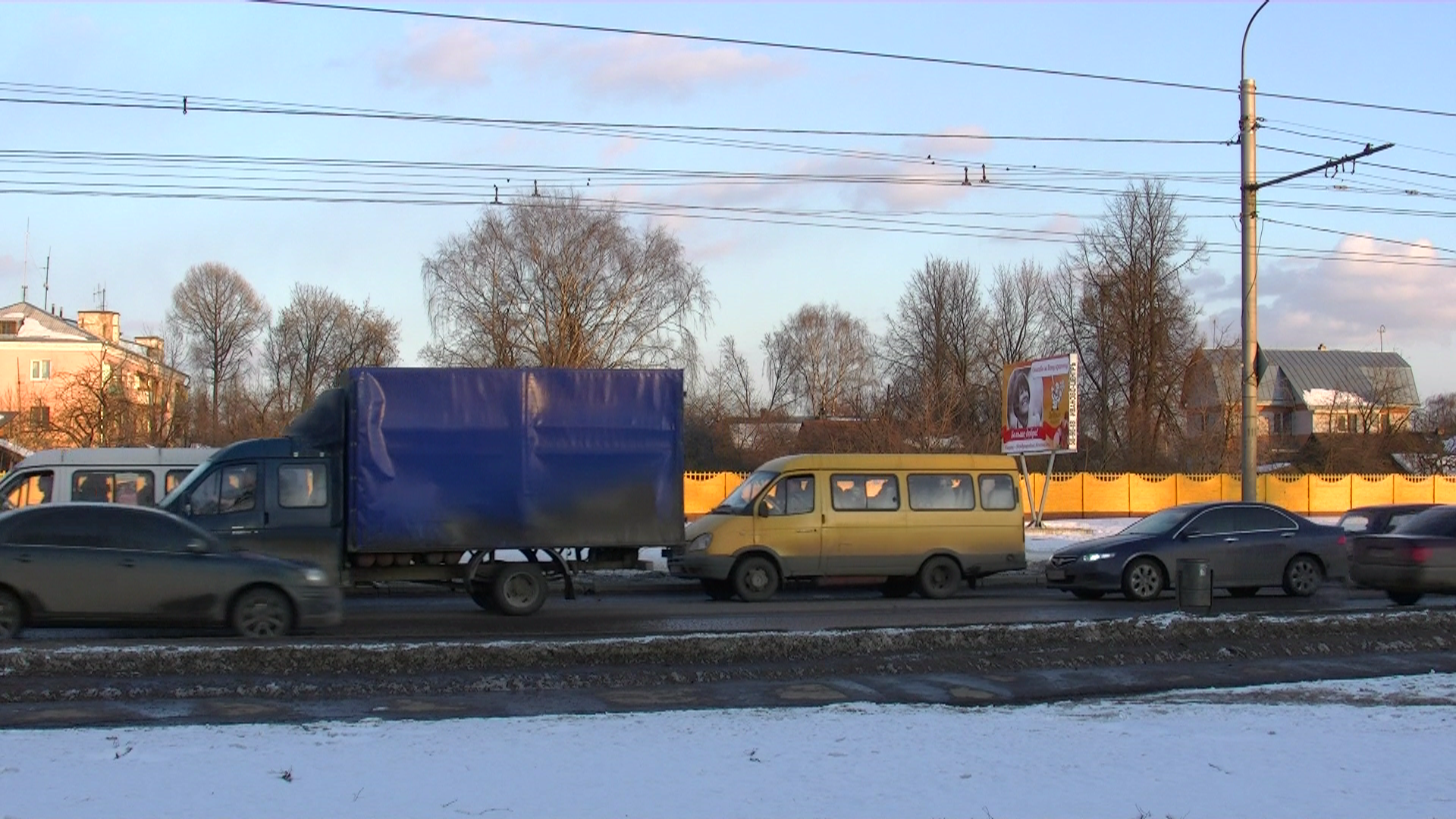

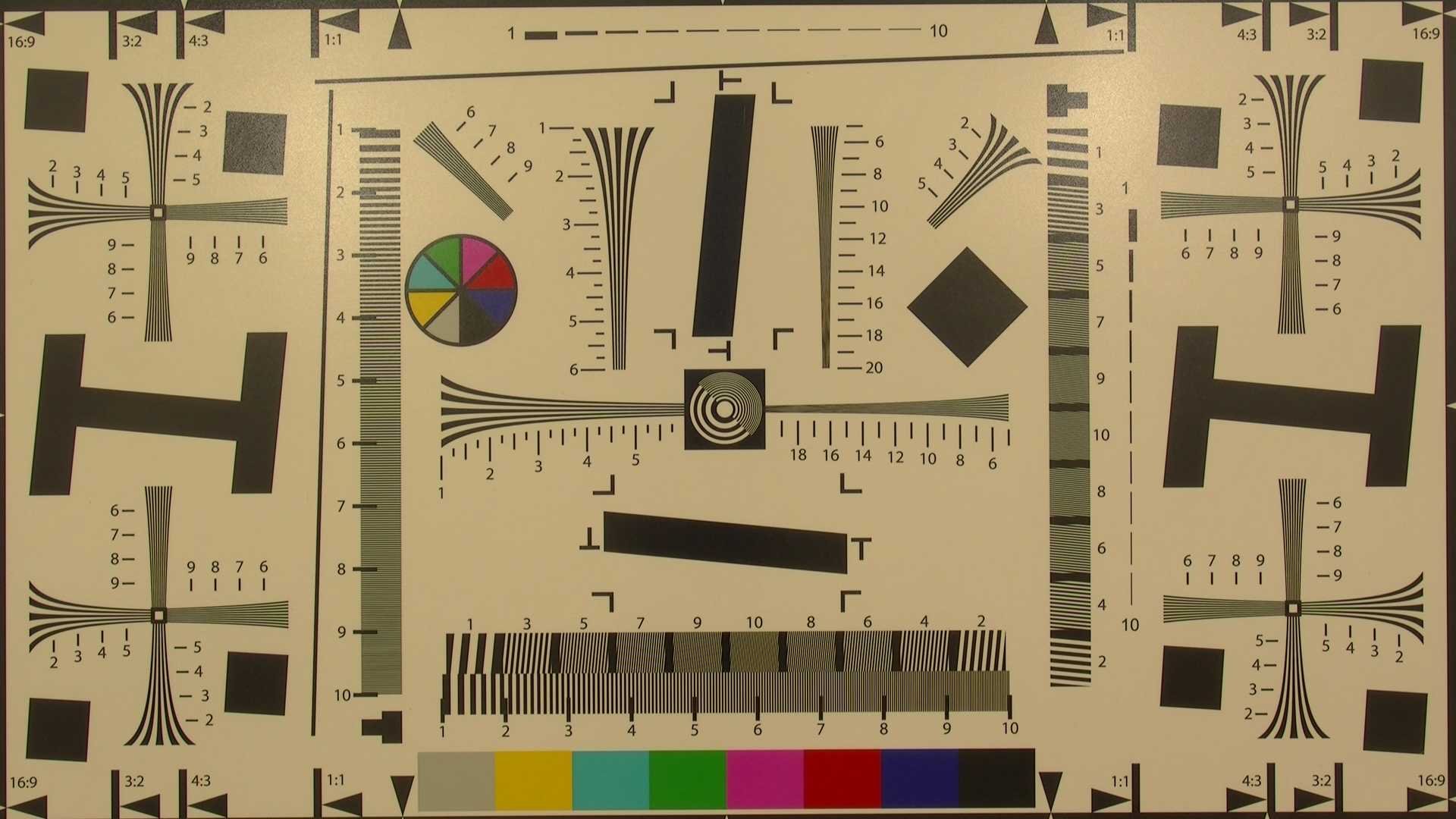

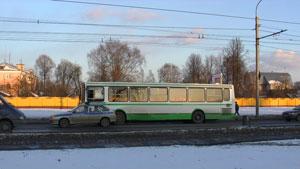

Оценку качества съёмки в разных видеорежимах удобно провести по следующим стоп-кадрам (желающие могут также скачать и необработанные видеофайлы).

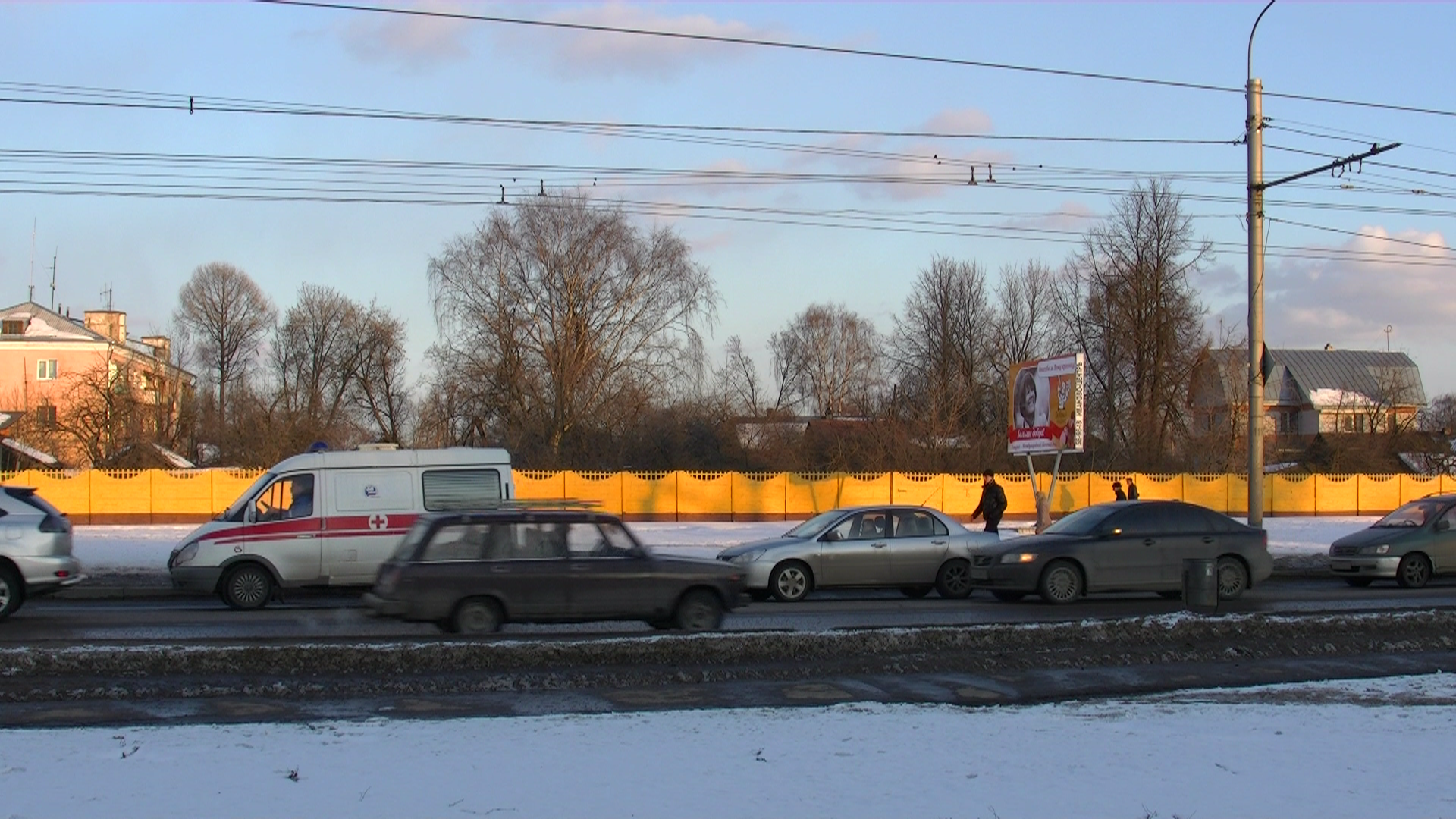

24 Мбит/сек, скачать ролик (28 МБ) | 16 Мбит/сек, скачать ролик (20 МБ) |

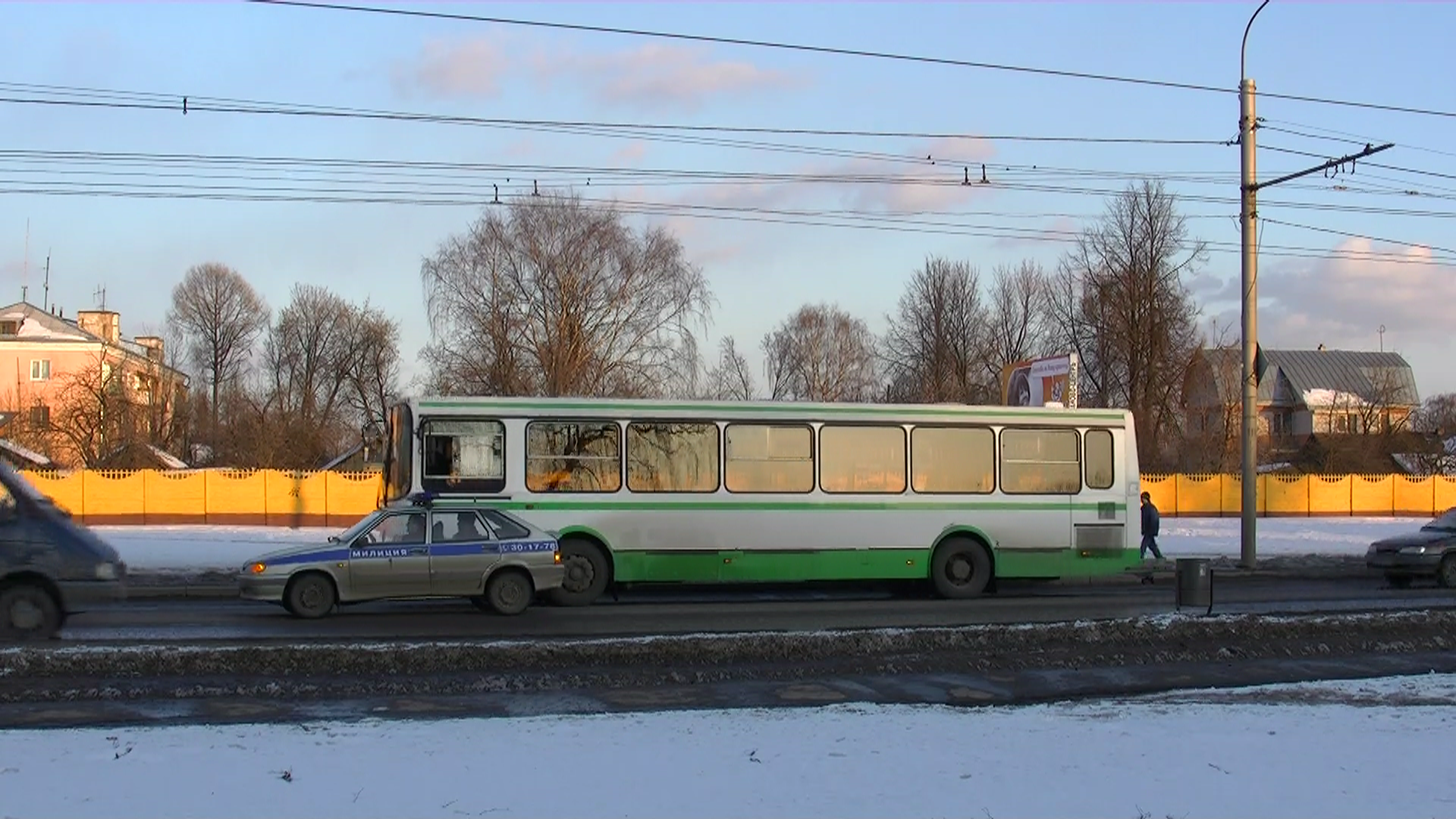

11 Мбит/сек, скачать ролик (13 МБ) | 4 Мбит/сек, скачать ролик (6 МБ) |
Фотографические способности видеокамеры включают в себя все те же функции, что имеются в JVC GZ-HM550, включая и автоматический спуск при появлении дополнительного лица в кадре.

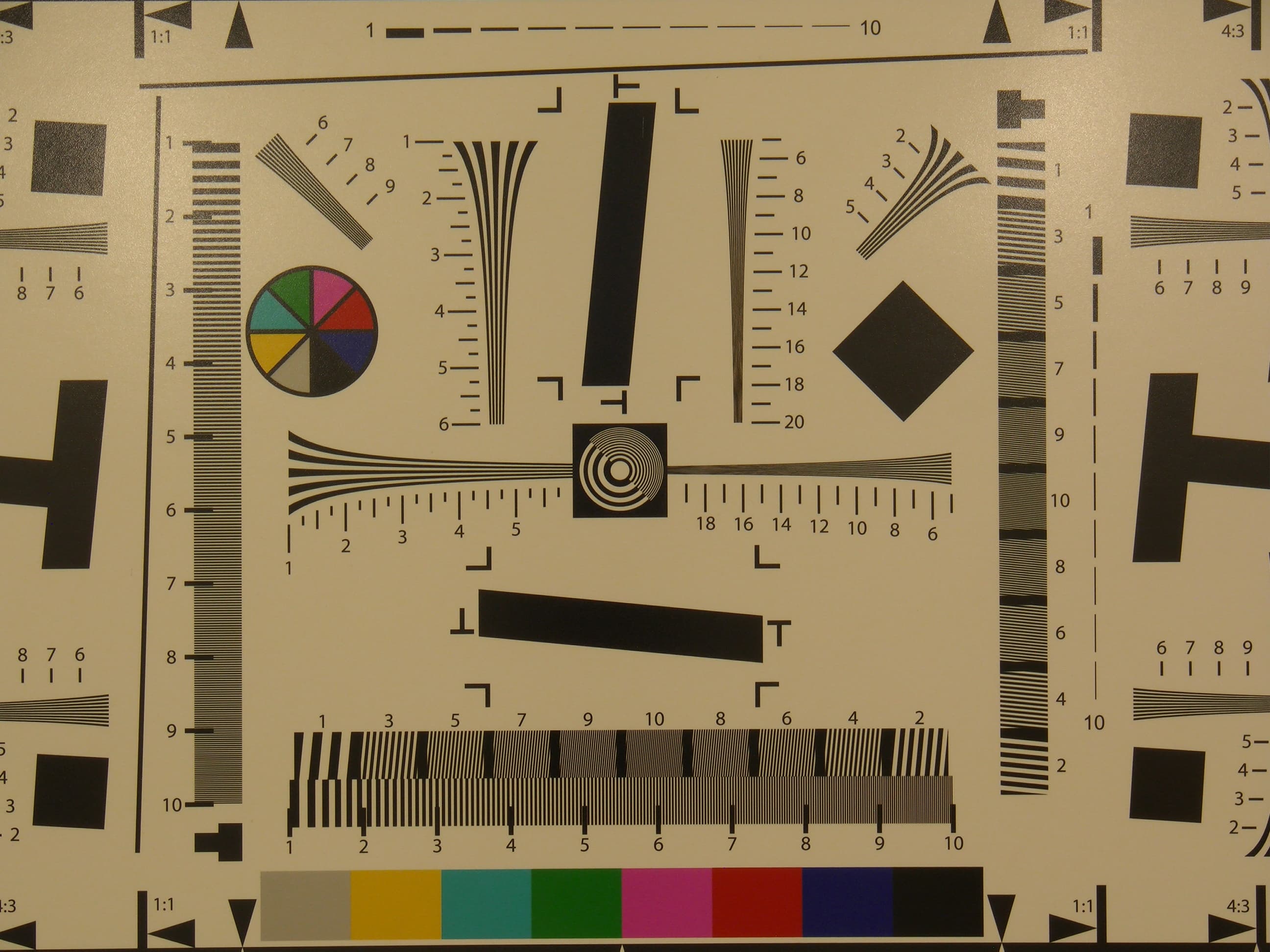

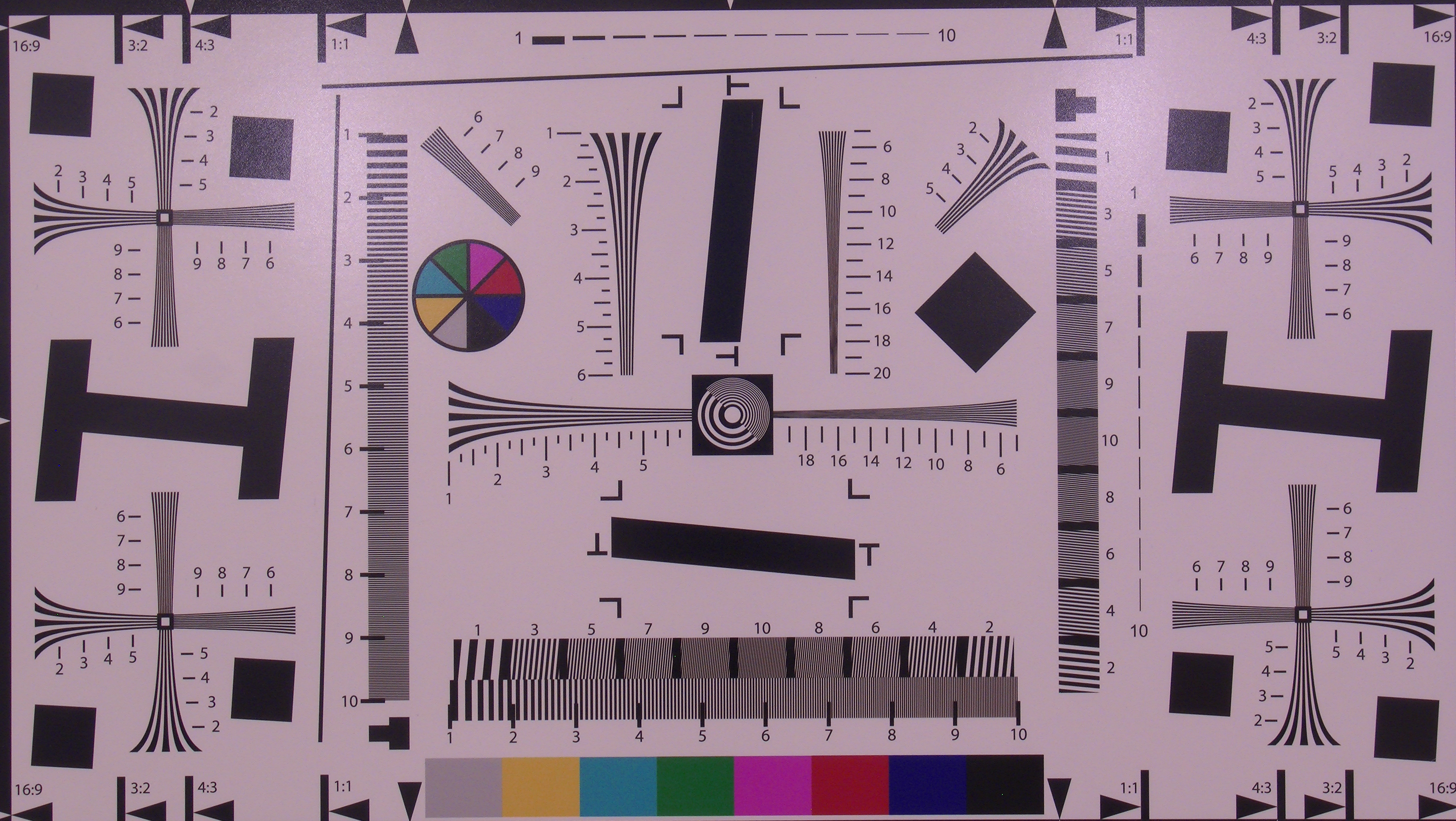

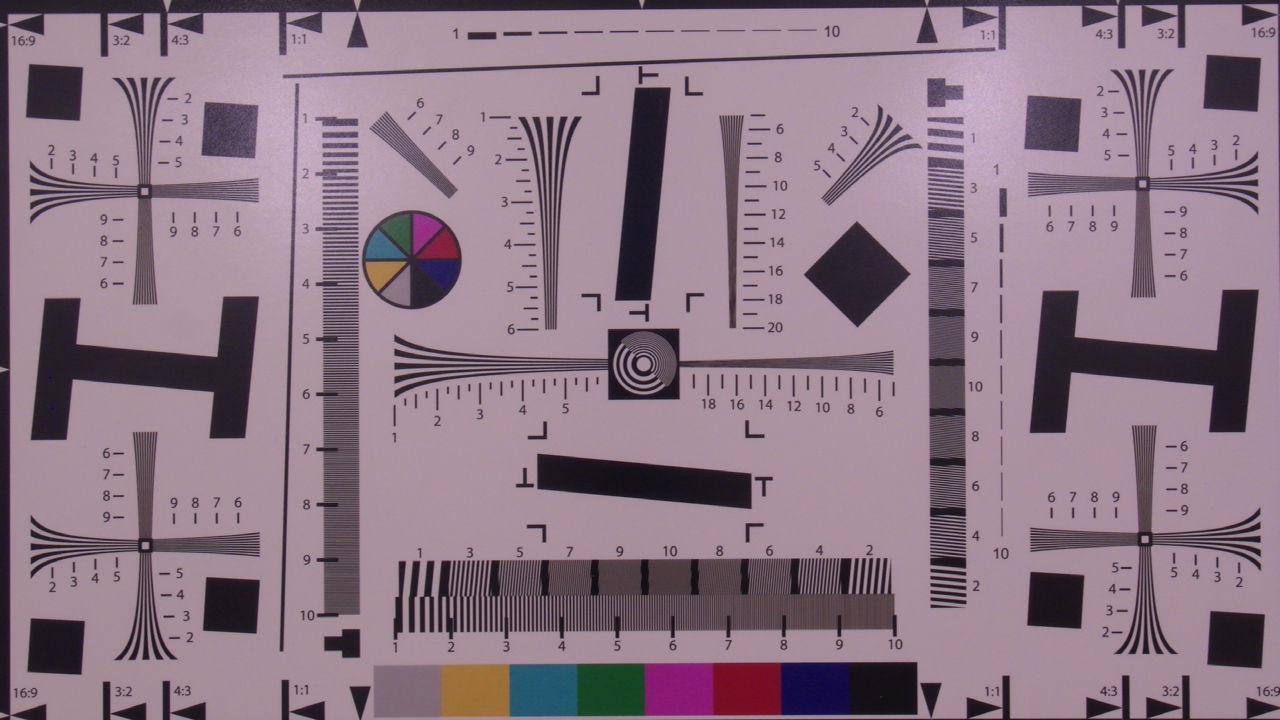

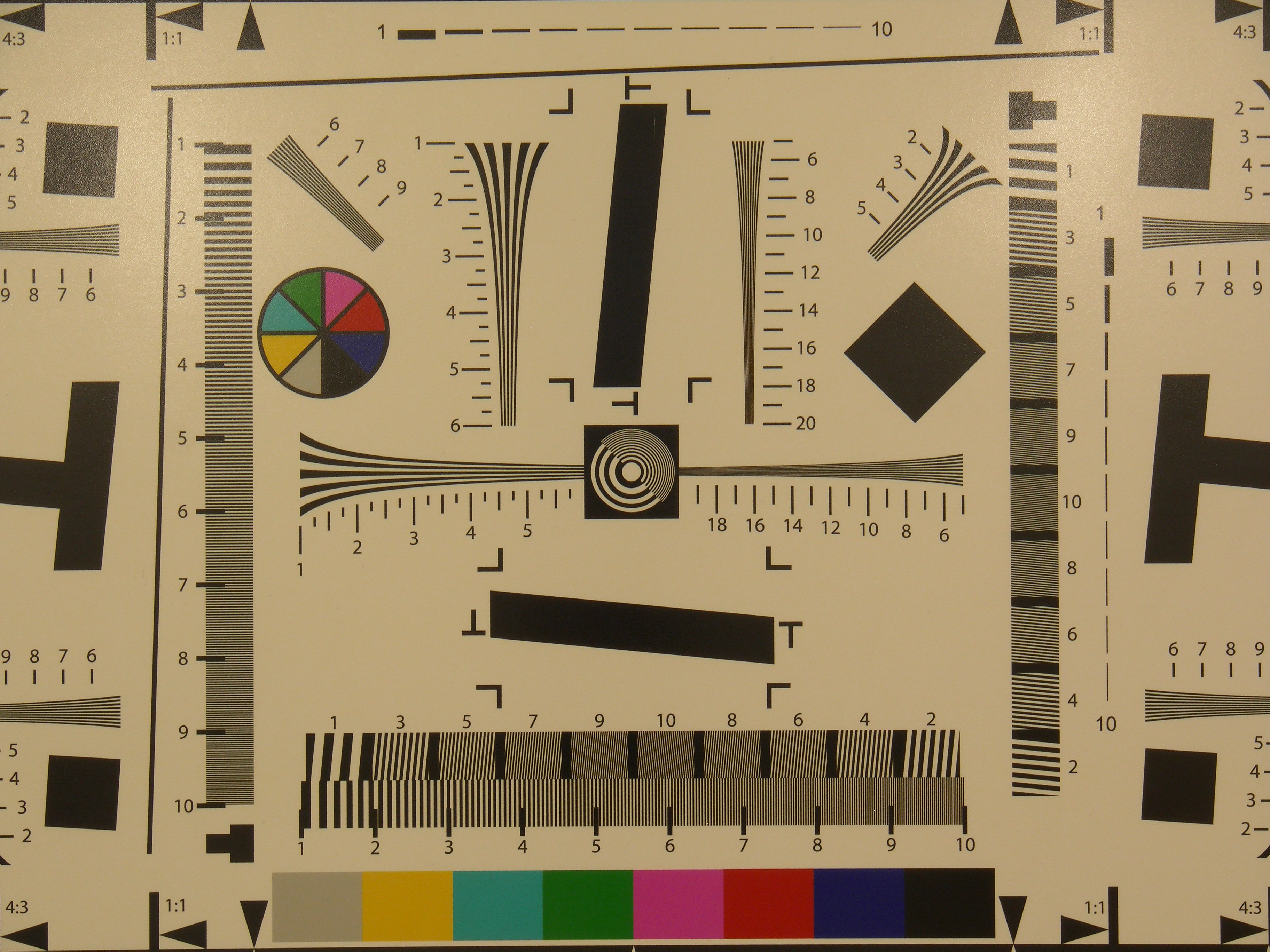

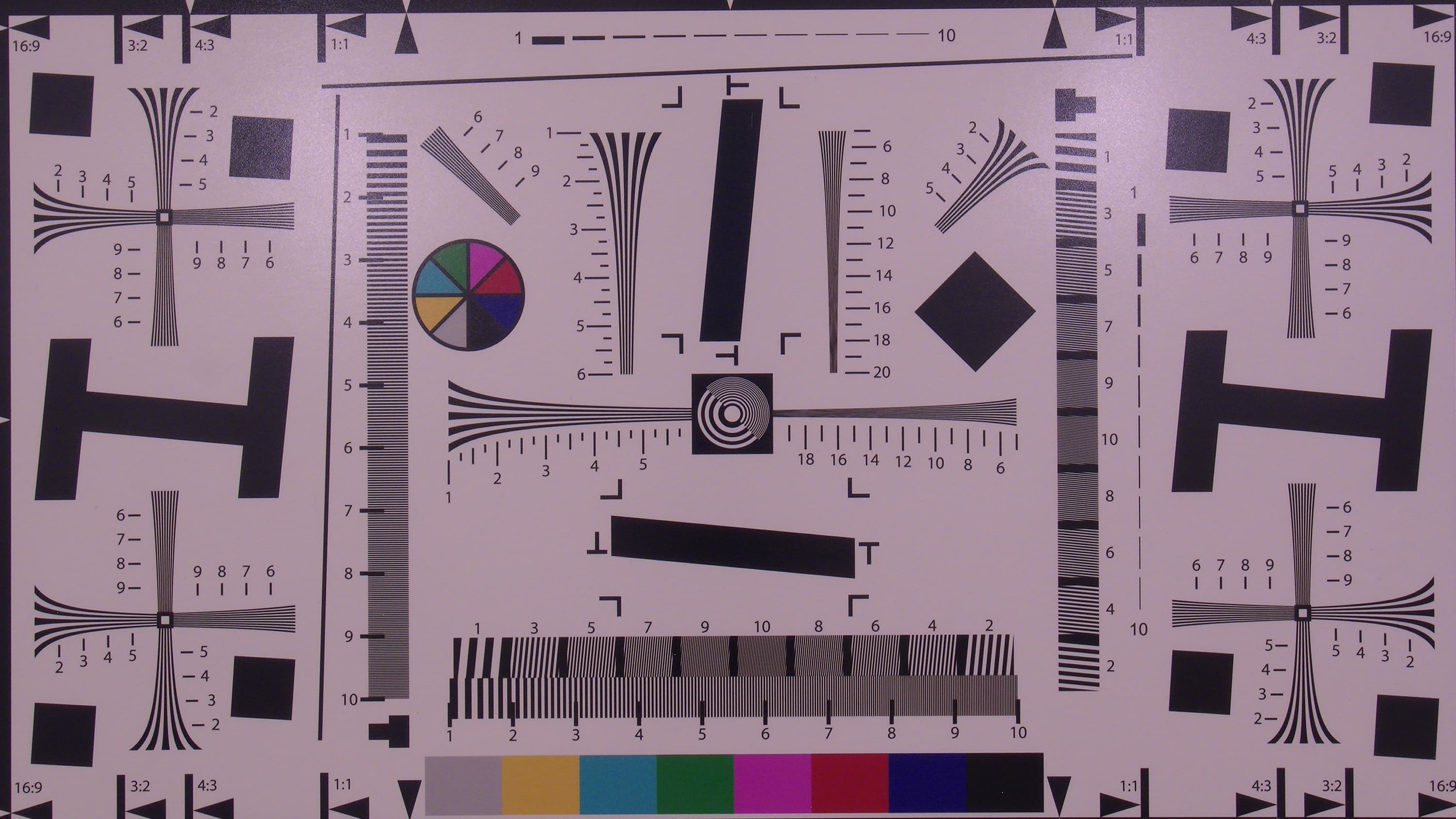

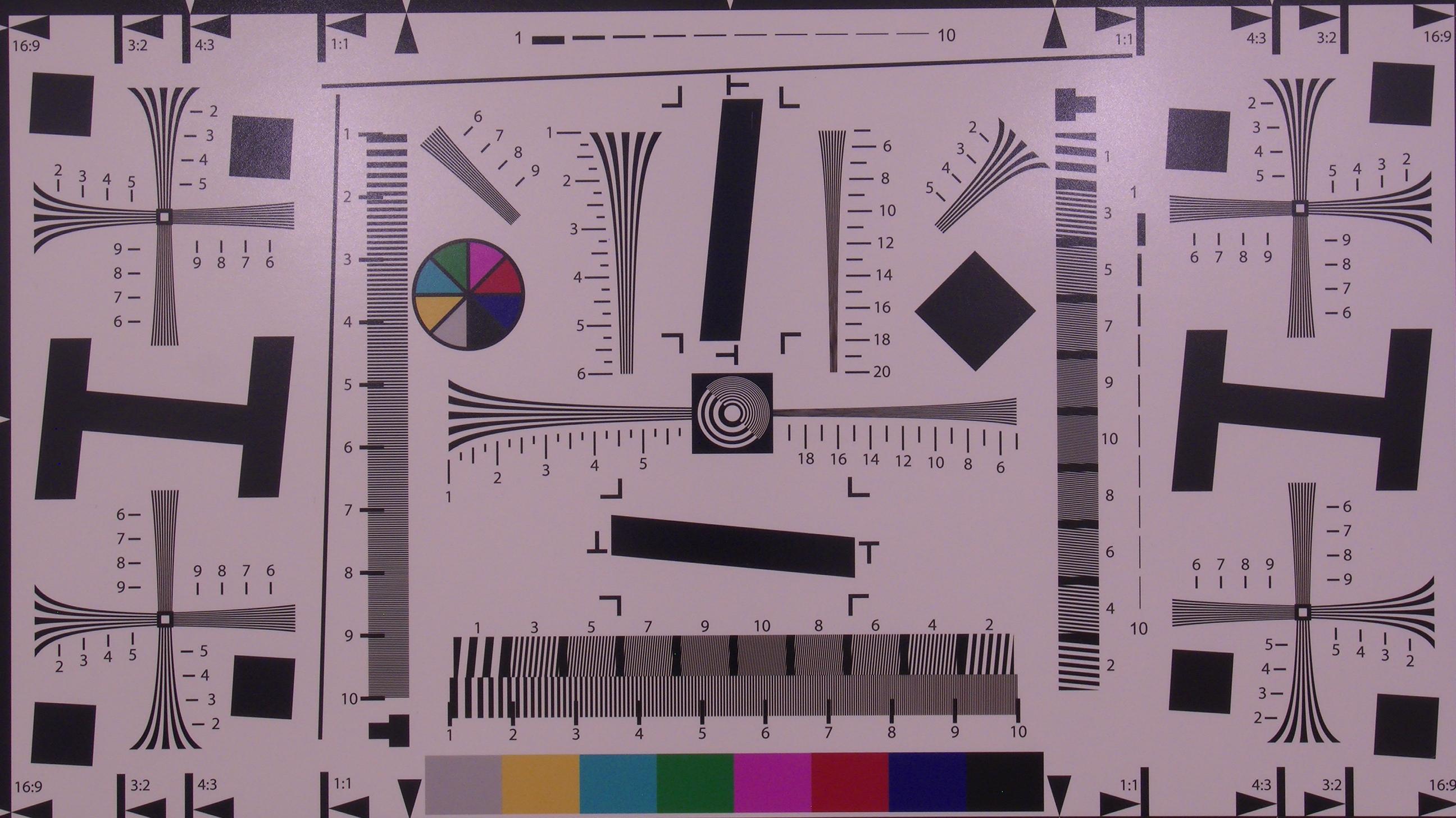

Разрешение в фоторежиме можно оценить по снимкам тестовой таблицы, сделанным со всеми доступными размерами кадра:
![]() | ![]() | ![]() | ![]() | ![]() |
3648x2736 | 3200x2400 | 2592x1944 | 1600x1200 | 640x480 |
![]() | ![]() | ![]() | ![]() | ![]() |
3648x2056 | 3200x1800 | 2592x1456 | 1920x1080 | 1280x720 |
Прилагаемое ПО
Прилагаемое к камере программное обеспечение было рассмотрено в обзоре видеокамеры JVC GZ-MS250BEU.
Тестирование в Imatest
Тестирование проводилось при естественном дневном освещении, боковой свет.
![](jvc-gz-hm1seu/imatest1.png)

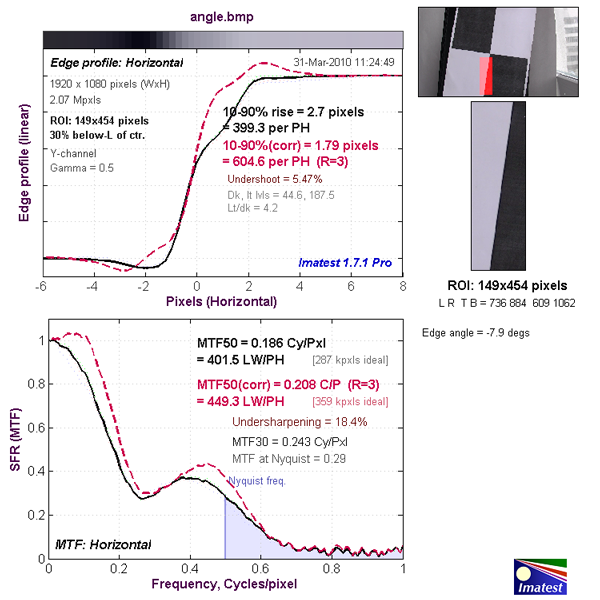

Верхний график представляет собой краевой профиль, для которого приведено значение 10-90% rise distance в пикселях, а нижний график представляет собой MTF (Modular Transfer Function — функция передачи модуляции), для которой приведен параметр MTF50 в циклах на пиксель. Краевой профиль и MTF камеры показаны черной линией. Красной пунктирной линией обозначен краевой профиль и MTF, которые программа Imatest считает близкими к оптимальным. 10-90% rise distance и MTF50 также являются расчетными величинами Imatest.
![](jvc-gz-hm1seu/imatest2.png)

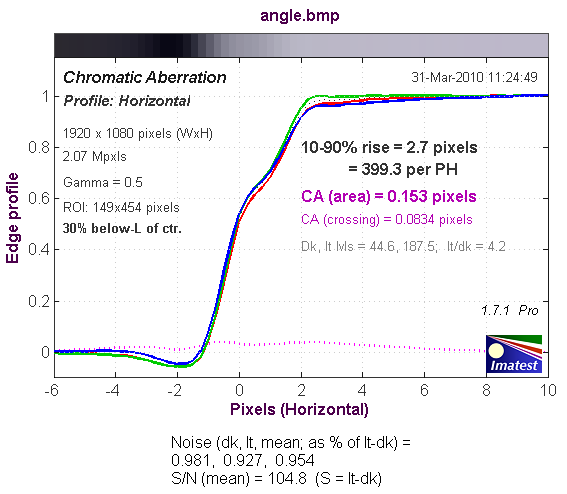

График хроматической аберрации (на самом деле, это тот же краевой профиль, только построенный по каждому цвету в отдельности). При значении параметра CA (area) равным 0-0.5 хроматическая аберрация не заметна.
Тестирование в Colorcheck

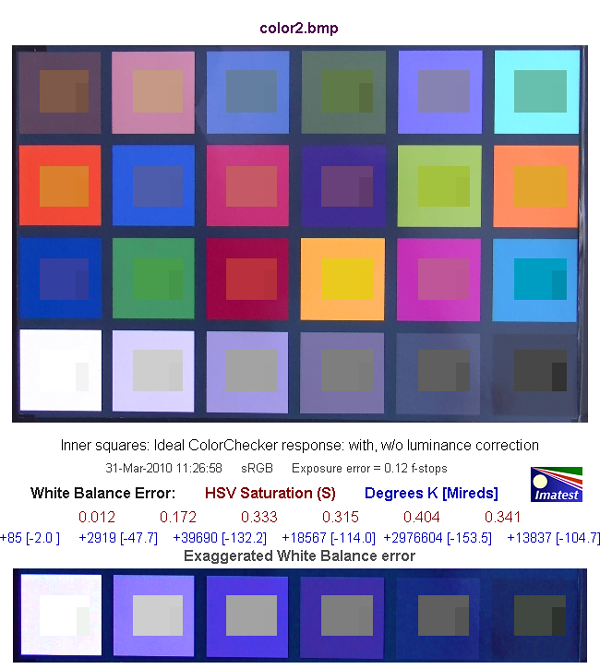

Данная таблица хороша для визуальной оценки правильности цветопередачи.
Цвет внешнего квадрата представляет собой цвет, полученный с камеры, цвет внутреннего квадрата — цвет данного поля в эталонной таблице, приведенный к цвету, полученному с тестируемой камеры по яркости и контрастности. Если камера не ошиблась в цветопередаче на данном поле, то внутреннего квадрата просто не должно быть видно. Маленький прямоугольник в правой части внутреннего квадрата представляет собой цвет данного поля эталонной таблицы безо всяких преобразований.
Средняя строчка цифр показывает нам численную оценку ошибки баланса белого в единицах цветового пространства HSV. Так, цифры красного цвета обозначают ошибку по координате S — saturation (насыщенность), цифры синего цвета — в градусах Кельвина [Миредах (Mireds)]. При значении S < 0.02 (речь идет об ошибке по координате S в HSV), ошибка практически незаметна, а при ошибке S > 0.10 она видна, особенно на нейтральных полях большой яркости.
Нижняя линейка — это изображение шести нейтральных полей таблицы, на которых ошибка цветового баланса специально увеличена так, чтобы стать заметной (внешний квадрат), особенно в сравнении с эталонным цветом (внутренние квадраты — с коррекцией на яркость и контрастность без коррекции).
![](jvc-gz-hm1seu/imatest3.png)

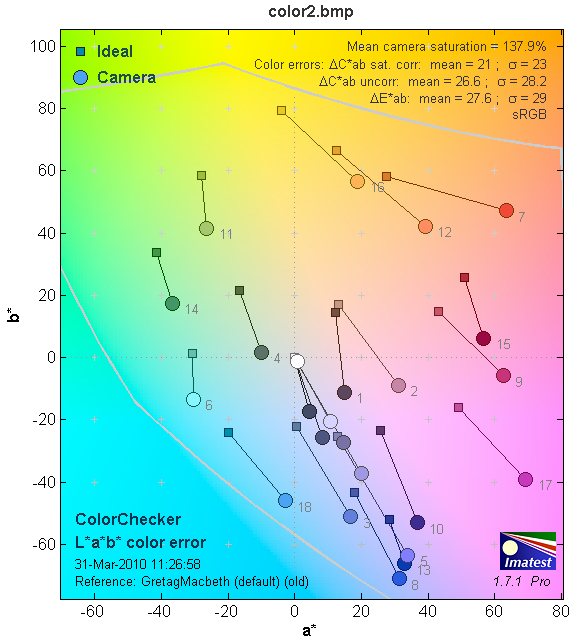

На следующей диаграмме в графической форме представлены отклонения зарегистрированных камерой цветов от идеала в цветовом пространстве CIE LAB. Данная диаграмма отклонения в Lab показывает на сколько камера дает ошибку при передаче цвета.
![](jvc-gz-hm1seu/imatest4.png)
Сравнительное тестирование в одинаковых условиях
Данное тестирование проводится согласно опубликованной методике в целях установления чувствительности видеокамеры в неизменяемых условиях, а также для определения относительной чёткости выдаваемой картинки; результаты этих тестов аккумулируются на сравнительной странице.

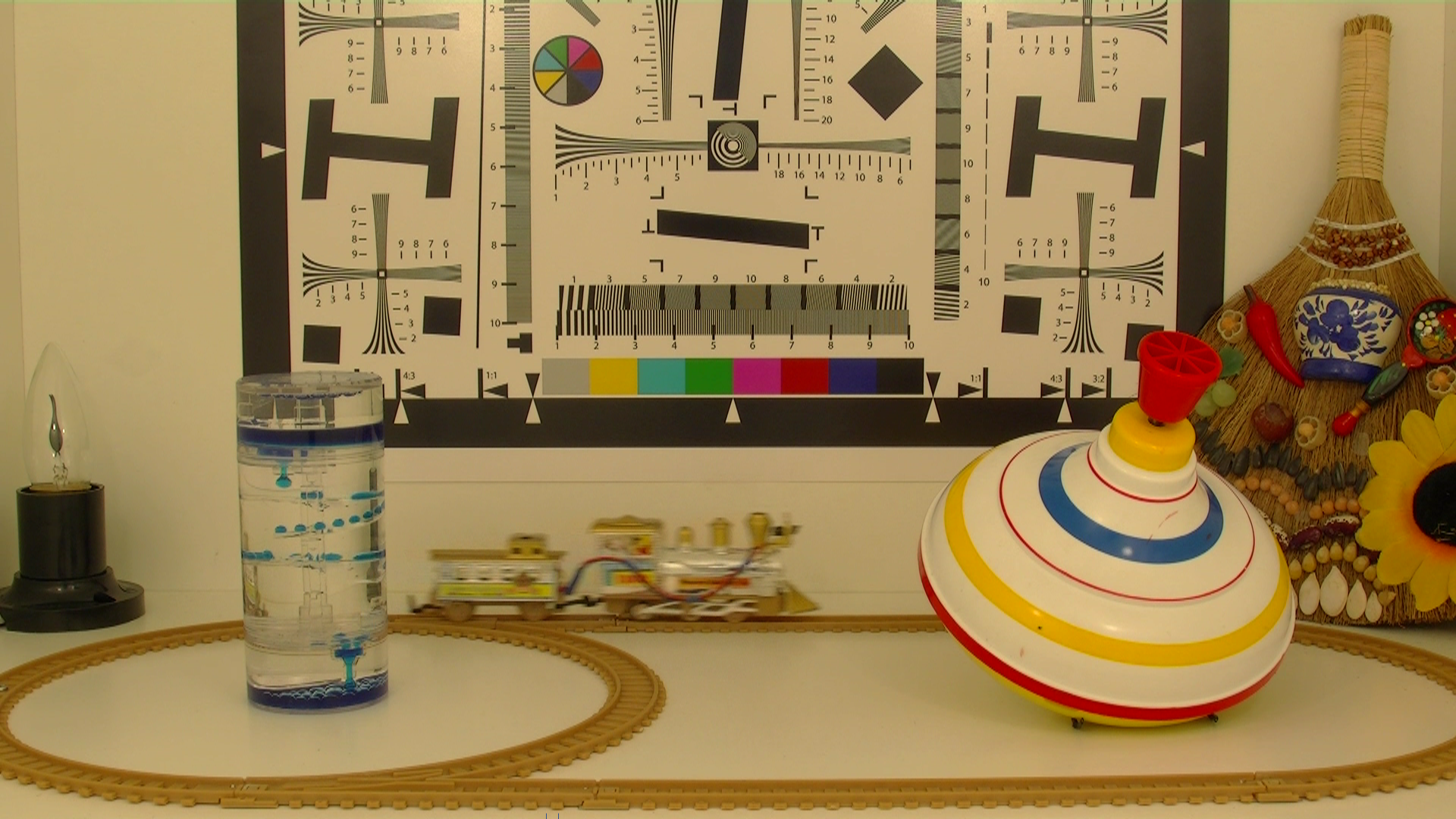

Видео, 700 люкс | Видео, 260 люкс |

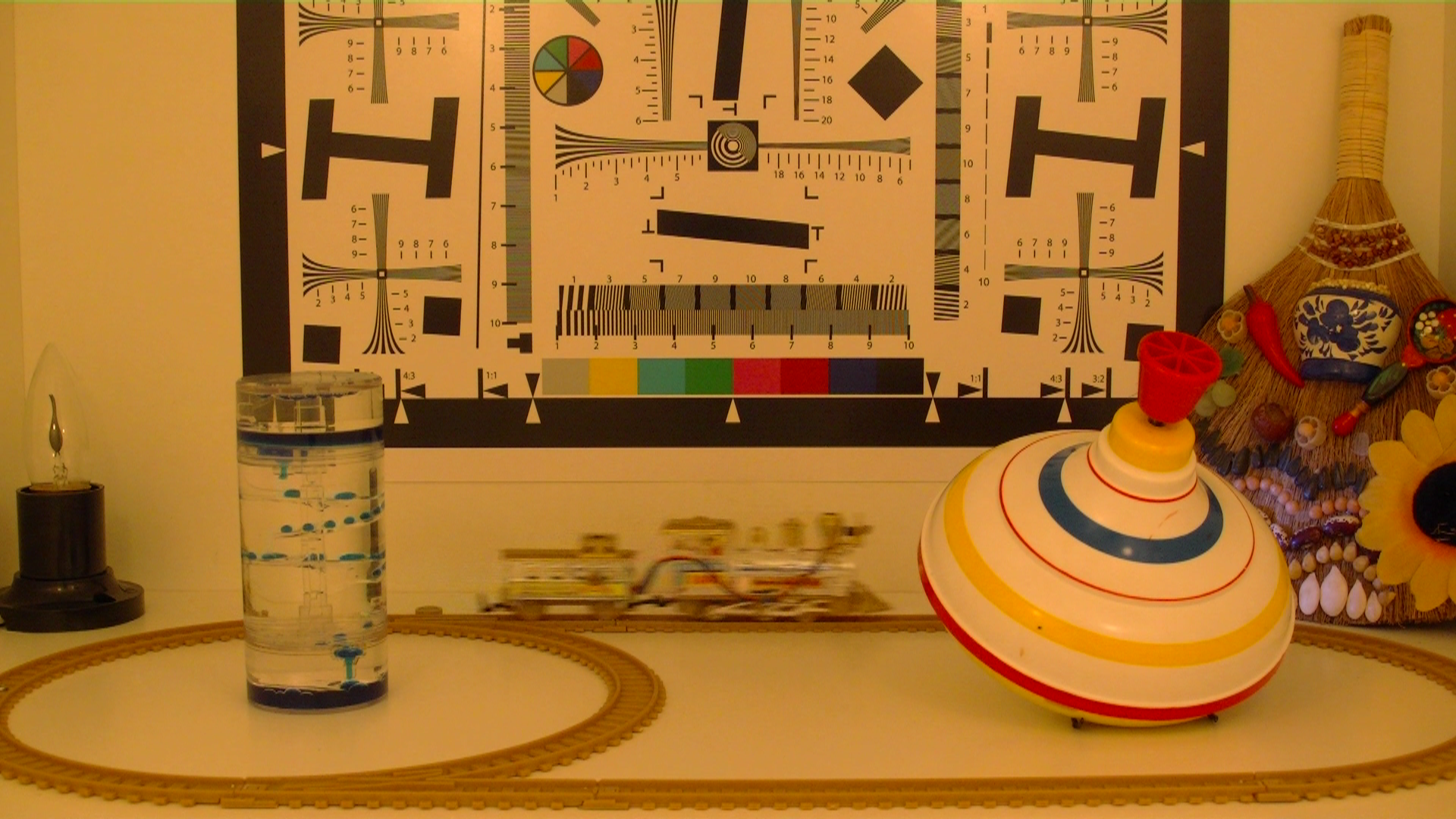

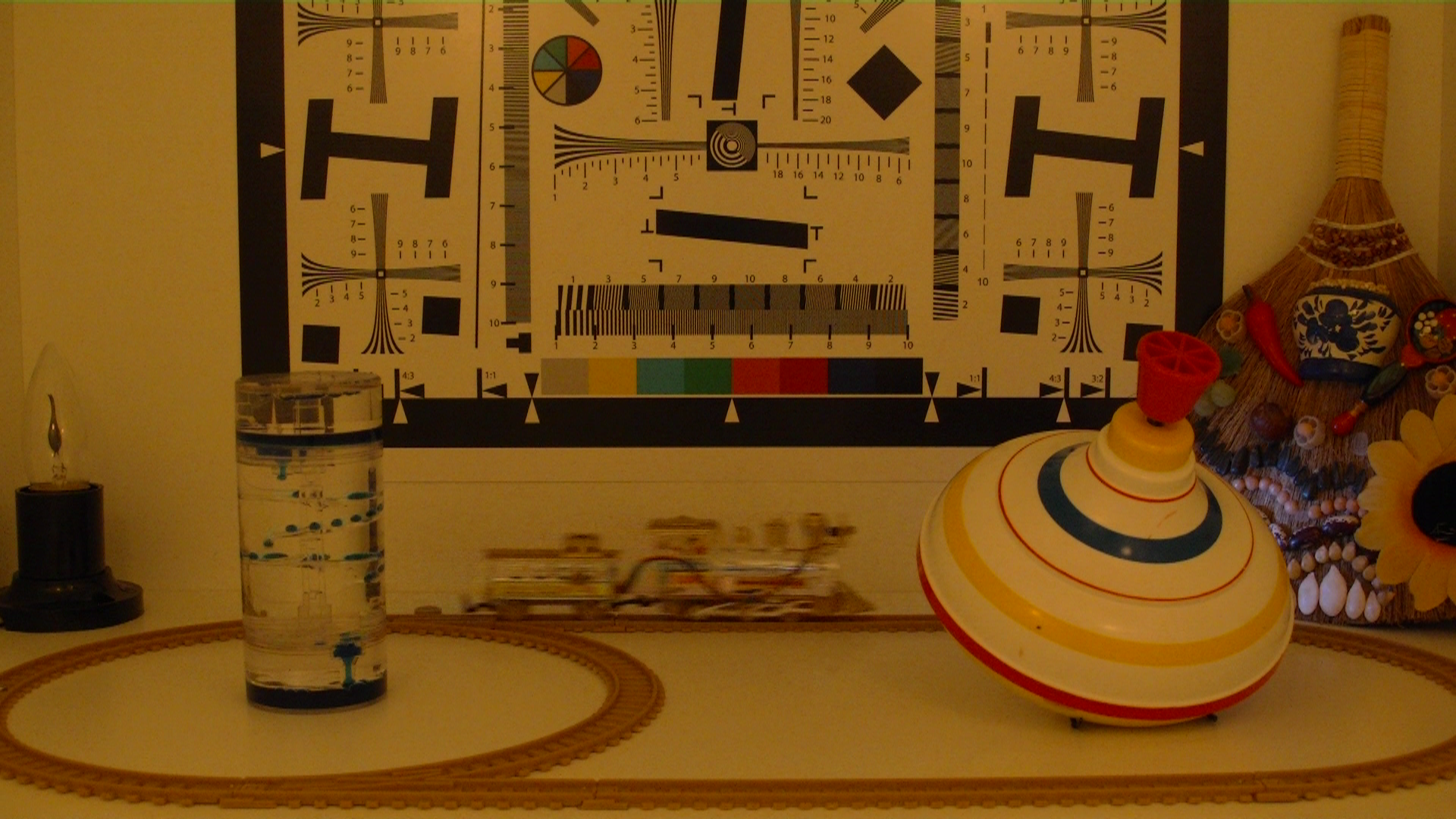

Видео, 20 люкс | Видео, 5 люкс |

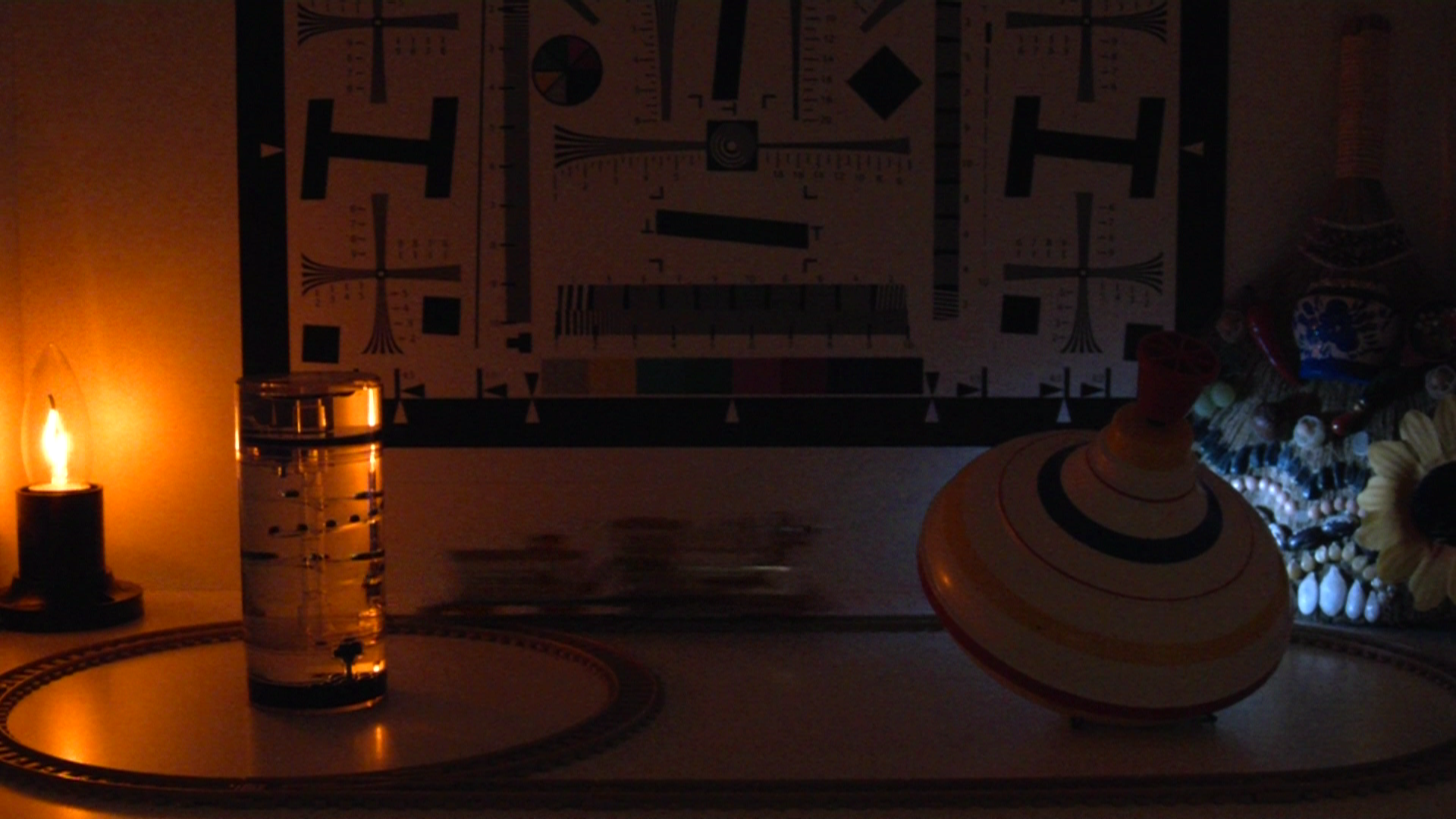

Видео, <1 люкс | Видео, 1000 люкс |
И чувствительность, и разрешение данной видеокамеры — выше возможных похвал, в точности как и у GZ-HM550. Правда, и недостатки видны те же самые: автобаланс белого, склонный желтить картинку (но это происходит, напомним, лишь при освещении лампами накаливания). ну и, конечно же, "узкий" объектив, из-за которого в кадр попадает гораздо меньше, чем хотелось бы.
Выводы
Данная видеокамера по своим оптико-электронным характеристикам практически идентична рассматривавшейся недавно JVC GZ-HM550. Основные различия этих видеокамер — разные форм-факторы, наличие у GZ-HM1 дополнительных органов управления и более качественный у неё ЖК-экран. Потому и немудрено, что стоимость этой видеокамеры лишь немногим выше, чем у аппарата явно любительского назначения: средняя цена (количество предложений) видеокамеры JVC GZ-HM1SEU составляет Н/Д(0) .
Поскольку в данном обзоре мы так часто упоминали любительскую 550-ю модель, имеющую так много общего с этим полупро-аппаратом, имеет смысл свести основные параметры камер в одну общую и наглядную таблицу:
Объектив - фокусное расстояние - диапазон диафрагм - диаметр фильтра | - KONICA MINOLTA - 6.7 — 67.0 (35 мм эквивалент: 48.3 — 483.0) - F2.8 — F4.5 - 46 мм | - KONICA MINOLTA - 6.7 — 67.0 (35 мм эквивалент: 48.3 — 483.0) - F2.8 — F4.5 - 37 мм | ||
Матрица |
| |||
Габариты, вес |
| (ШxВxГ) 55 x 62 x 115 мм, 260 г без аккумулятора | ||
Время работы от батареи | до 162 мин | до 96 мин | ||
Носитель данных | встроенная флеш-память 64 ГБ, карта памяти SD/SDHC | встроенная флеш-память 32 ГБ, карта памяти SD/SDHC | ||
Формат видео | AVCHD (.MTS) H.264 high@L4.0 + звук AC3 48 КГц 256 Кбит/сек стерео + субтитры PGS: -1920x1080 (25 кадр/сек, интерлейс, переменный битрейт макс. 24 Мбит/сек) - 1920x1080 (25 кадр/сек, интерлейс, переменный битрейт 16-18 Мбит/сек) - 1920x1080 (25 кадр/сек, интерлейс, переменный битрейт 11-18 Мбит/сек) - 1920x1080 (25 кадр/сек, интерлейс, переменный битрейт 4-18 Мбит/сек) | |||
Формат фото | 4:3 — 3648x2736, 3200x2400, 2592x1944, 1600x1200, 640x480 16:9 — 3648x2056, 3200x1800, 2592x1456, 1920x1080, 1280x720 | 4:3 — 3520x2640, 3072x2304, 2592x1944, 1600x1200, 640x480 16:9 — 3520x1984, 3072x1728, 2592x1456, 1920x1080, 1280x720 | ||
Интерфейсы | - аудио-видео композитный выход - компонентный видеовыход - HDMI - USB - выход на наушники - вход для микрофона - гнездо для крепления Shoe Adapter | - аудио-видео композитный выход - компонентный видеовыход - HDMI - USB - Bluetooth | ||
Прочие параметры | - LCD монитор 2,8" 207 000 пикс. - оптический стабилизатор изображения - встроенная фотовспышка - гнездо для крепления внешнего микрофона (Shoe Adapter) - автоматическое переключение записи на SD/SDHC карту (если внутренняя память заполнена) - система управления "Laser Touch" - автоматическая регулировка яркости ЖК-экрана - настройка уровня микрофона и наушников - сетка, помощник при фокусировке (окаймляется синими контурами) - замедленная видеосъёмка (с интервалами в 1, 2, 5, 10, 20, 40 и 80 сек) - режим скоростной видеозаписи 100, 250 и 500 кадр/сек - автоматическая фотосъёмка при появлении в кадре лиц | - LCD монитор 2,7" 123 000 пикс. - электронный стабилизатор изображения - встроенная светодиодная лампа подсветки - встроенная фотовспышка - система управления "Laser Touch" - помощник при фокусировке (окаймляется синими контурами) - автоматическая регулировка яркости ЖК-экрана - Bluetooth для подключения гарнитуры, GPS-приёмника и передачи фото — длительная (замедленная) видеосъёмка (с интервалами в 1, 2, 5, 10, 20, 40 и 80 сек) - высокоскоростная съёмка — 100, 250 и 500 кадр/сек - автоматическая видеосъёмка при наличии движения в кадре - автоматическая фотосъёмка при наличии движения в кадре - автоматическая фотосъёмка при появлении в кадре лиц - автоматическое переключение записи на SD/SDHC карту (если внутренняя память заполнена) |
