В данном материале пойдет речь о технологии и оборудовании для организации пассивных оптических сетей — Passive Optical Network, PON. Основными отличиями PON от классических оптических каналов связи являются использование для агрегации трафика пассивного оборудования — оптических сплиттеров — и высокая плотность портов.
Не секрет, что требования потребителей к скорости доставки информации из Интернет растут по экспоненте. Сегодня в крупных городах 10 Мбит/с являются совершенно обычным делом. Причины этого процесса остаются неизменными уже давно — передача голоса и видео, мультимедиа, телевидение (в последнее время также и в версии высокого разрешения). Только вот битрейты постоянно возрастают.
Существенную часть затрат любого провайдерского проекта несет кабельная инфраструктура. Причем здесь учитывается не только стоимость кабеля, но и его прокладки, которая в случае работы в уже существующей инфраструктуре может быть очень велика. И конечно хочется чтобы вложения работали долго, не требовали частых обновлений и имели хороший запас по нужным параметрам. С этой точки зрения оптические каналы связи сегодня это наиболее производительный и «дальнобойный» способ обеспечения сетевого соединения устройств. При этом классическая архитектура предполагает топологию «точка-точка», когда каждая линия имеет свои выделенные порты с каждой стороны, а при необходимости создания «ответвлений» требуется установка активного оборудования в узле. Так что наиболее удачно она может использоваться для одиночных линий большой протяженности.
Однако в некоторых ситуациях более удобной может оказаться древовидная топология, которая интересна с точки зрения масштабируемости и сниженной общей длины прокладываемых кабелей. Как раз для подобных проектов и подходит PON. В России сети этого типа появилась уже достаточно давно, более пяти лет назад.
А рост числа подключенных пользователей и старт первых российских проектов класса волокно в каждый дом (Fiber To The Home, FTTH), основанных на PON, показывает, что технология прижилась и у нас.
Структура сети PON
Сеть PON состоит из нескольких элементов — коммутатора на узле связи, линий связи с пассивными сплиттерами в узлах сети и модемов на стороне абонентов. К каждому модему поступают все пакеты от коммутатора, а во время передачи используется временное мультиплексирование кадров.

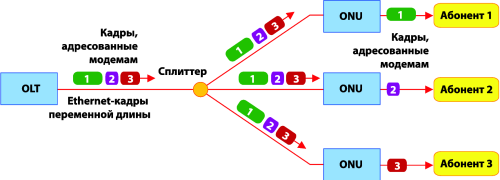

Передача данных в прямом канале

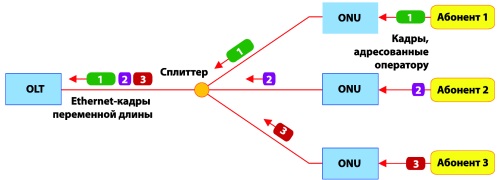

Передача данных в обрантом канале
Компания ZyXEL предлагает сегодня оборудование стандарта EPON (IEEE 802.3ah), называемого также GEPON.
В настоящий момент оборудование участвует в нескольких проектах, а также в тестированиях у провайдеров по всей России. Именно о нем и пойдет дальше речь. Отметим что другие стандарты рассматриваемого типа сетей отличаются скоростными и другими техническими характеристиками.
| Стандарты PON | |||
| BPON | EPON | GPON | |
| Стандарт | ITU-T G.983 | IEEE 802.3ah | ITU-T G.984 |
| Пропускная способность | Нисходящий поток — до 622 Мбит/с Восходящий поток — 155 Мбит/с | Симметричный, до 1,25 Гбит/с | Нисходящий поток — до 2,5 Гбит/с Восходящий поток — до 1,25 Гбит/с |
| Количество абонентов на линии | 32 | ||
| Максимальная дальность работы | 20 км | ||
| Длина волны нисходящего потока | 1490 нм (цифровые данные) и 1550 нм (аналоговое КТВ) | ||
| Длина волны восходящего потока | 1310 нм | ||
| Протоколы | ATM | Ethernet | Ethernet, ATM, TDM |
Коммутатор позволяет по одному волокну (одному порту) подключить до 32 или даже 64 абонентов. Общая скорость передачи данных (которая делится между абонентами) составляет 1,25 Гбит/с. Дальнейшее развитие EPON уже в ближайшие годы предлагает также переход на скорости 10/1 Гигабит/с и 10/10 Гигабит/с. В следующем году ожидается принятие рабочей версии стандарта 10G EPON, а уже в 2010 году могут стартовать первые пилотные проекты.
C задержкой в два-три года планируется переход на 10-гигабитные скорости и технологии GPON.
Для приема и передачи используются лазеры с разной длиной волны — 1490 нм для передачи и 1310 для приема. При необходимости возможно добавление в канал и аналоговых кабельных телевизионных каналов (100 и более), которые модулируются лазером на 1550 нм. В зависимости от конкретной схемы сети и использованного оборудования, общая протяженность канала может составлять до 20 км.

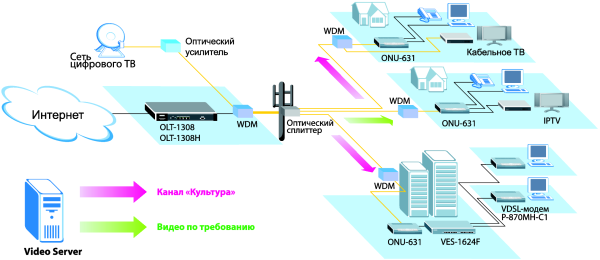

Мультисервисная сеть на базе технологии GEPON
Кабель прокладывается от порта коммутатора в виде дерева. Сплиттеры, устанавливаемые в узлах, чрезвычайно неприхотливы — не требуют электропитания, настройки и управления, термошкафов, недороги и очень компактны. Это позволяет размещать их, например, в уже имеющихся телефонных распределительных шкафах.

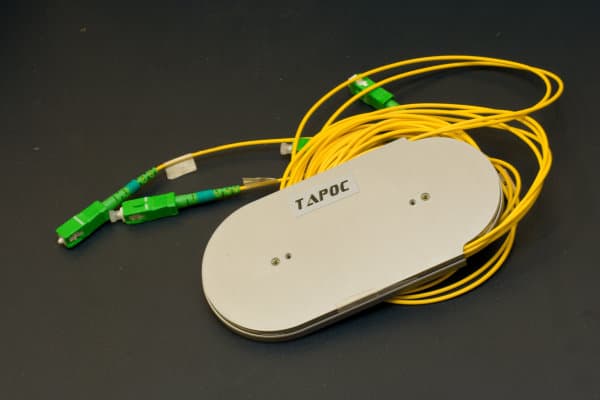

Сплиттер
Простейшие оконечные устройства представляют собой конвертеры оптика-кабель со встроенным фильтром MAC-адресов. В случае использования телевидения, в модем устанавливается еще один приемник, а на телевизор выводится обычный высокочастный кабель.
Для защиты информации возможно использование шифрования (AES128) всех передаваемых пакетов. Технология не допускает прямого общения отдельных абонентов, находящихся на одном порту коммутатора — данные от одного абонента могут попасть к другому только через GEPON-коммутатор, который ретранслирует потоки данных восходящего потока на длине волны 1310 нм в нисходящий поток на длине 1490 нм. Дополнительным плюсом с точки зрения безопасности является использование на линии исключительно пассивного оборудования, затрудняющего перехват.
Из положительных сторон PON нужно отметить:
- минимальное использование активного оборудования;
- минимизация кабельной инфраструктуры;
- низкая стоимость обслуживания;
- возможность интеграции с кабельным телевидением;
- хорошая масштабируемость;
- высокая плотность абонентских портов.
В тоже время при рассмотрении технологии нужно учесть и ее особенности, особенно в сравнении с линиями «точка-точка»: разделяемая между абонентами полоса пропускания, общая среда может не подойти клиенту с точки зрения безопасности, пассивные сплиттеры затрудняют диагностику оптической линии, возможно влияние неисправности оборудования одного абонента на работу остальных, меньшая выгода в случае реализации на этапе строительства.
Оборудование
Линейка продуктов GEPON у ZyXEL состоит из трех коммутаторов и трех модемов. Младшая модель коммутатора — OLT-1308H — имеет восемь портов GEPON и восемь соответствующих им Gigabit Ethernet (обратите внимание, что именно гигабитных, устройства с меньшей скоростью к ним подключить нельзя). К каждому оптическому порту можно подключить до 32-х модемов в итоге получив 256 абонентов на устройство. Все коннекторы расположены на лицевой стороне устройства — 8xPON, 8xGigabit, консольный, 10/100BaseT внесетевого управления и питание. Здесь же есть и кнопка сброса устройства. Все порты имеют набор индикаторов для определения текущего статуса. У OLT-1308 есть встроенный гигабитный L2+ коммутатор (неблокируемая коммутация с пропускной способностью 24 Гбит/с, скорость коммутации кадров 17,8 млн. пак/с) и четыре совмещенных порта 1000Base-T/SFP. Такой вариант можно использовать для резервирования канала — при одновременном подключении двух разъемов (SC и RJ45) работает оптика, а в случае аварии в оптическом канале происходит автоматическое переключение на медь. Питание и консольный порт у этой модификации находятся на задней панели. Данные модели выполнены в стандартном 1U корпусе и рекомендуются для использования в быстрорастущих сетях. Самой производительной моделью является модульный OLT-2300. В его 4,5U корпусе предусмотрено место для установки до шестнадцати OLC-2301. Каждый такой линейный модуль имеет порт GEPON и совмещенный порт 1000Base-T/SFP. В шасси также устанавливается управляющий модуль и блок питания с двойным резервированием. Линейный модули допускают горячую замену, что положительно сказывается на удобстве обслуживания сети и надежности предоставления услуг. Максимально OLT-2300 может поддерживать 512 абонентов. Все оптические модули коммутаторов рассчитаны на дальность работы 20 км.

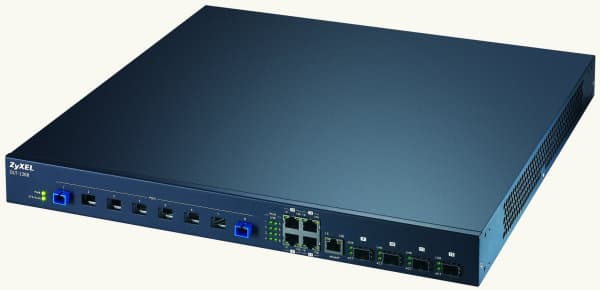

OLT-1308
Последние обновления прошивок моделей OLT-1308/OLT-1308H позволяют работать на одном канале не 32, а 64 абонентам, что существенно снижает стоимость одного подключения. Для OLC-2301 такой возможности пока нет.

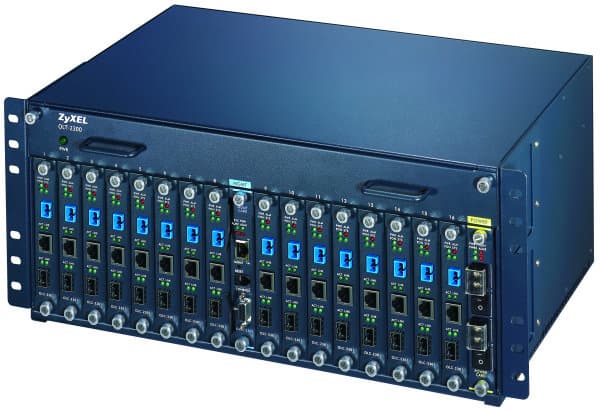

Шасси OLT-2300

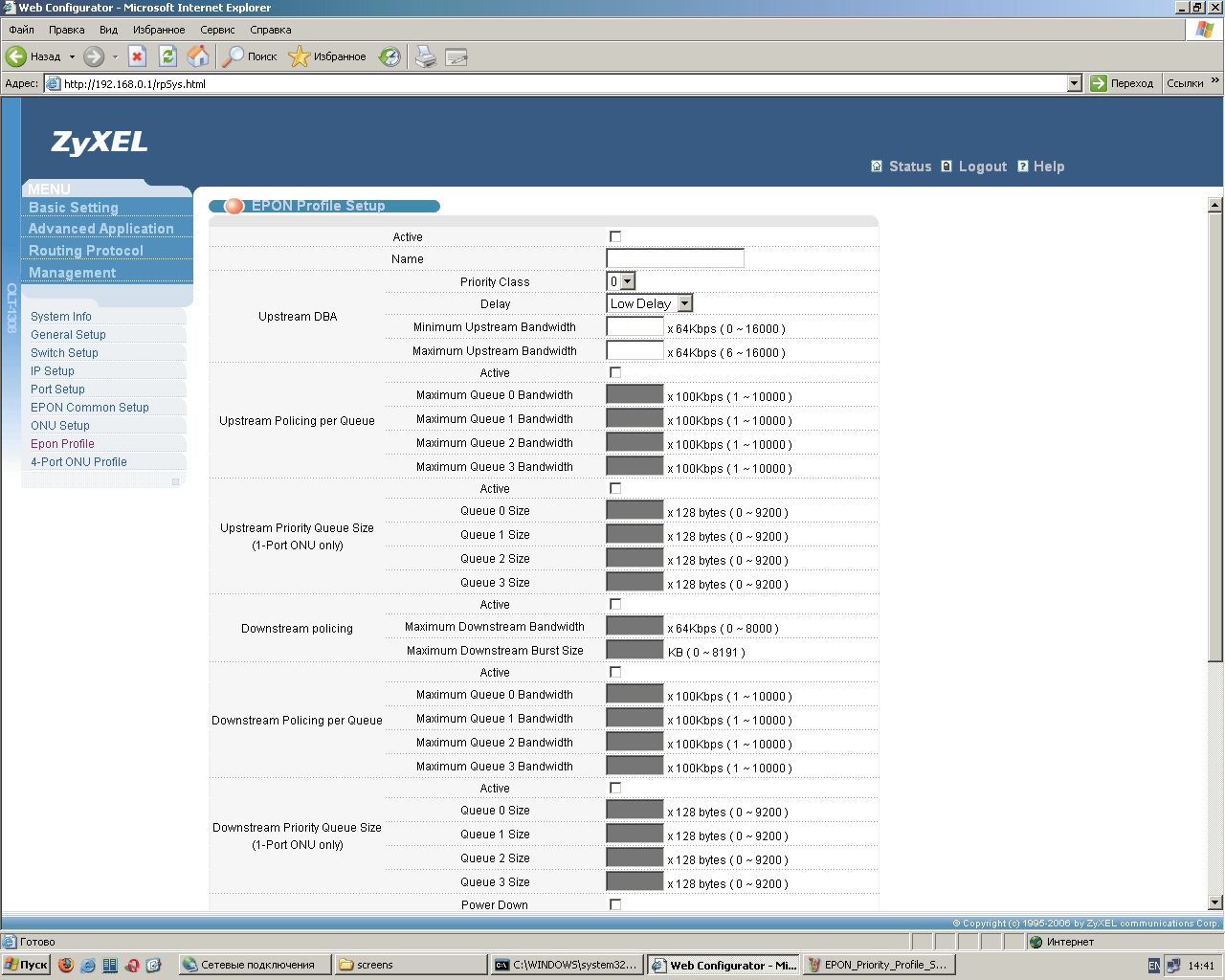

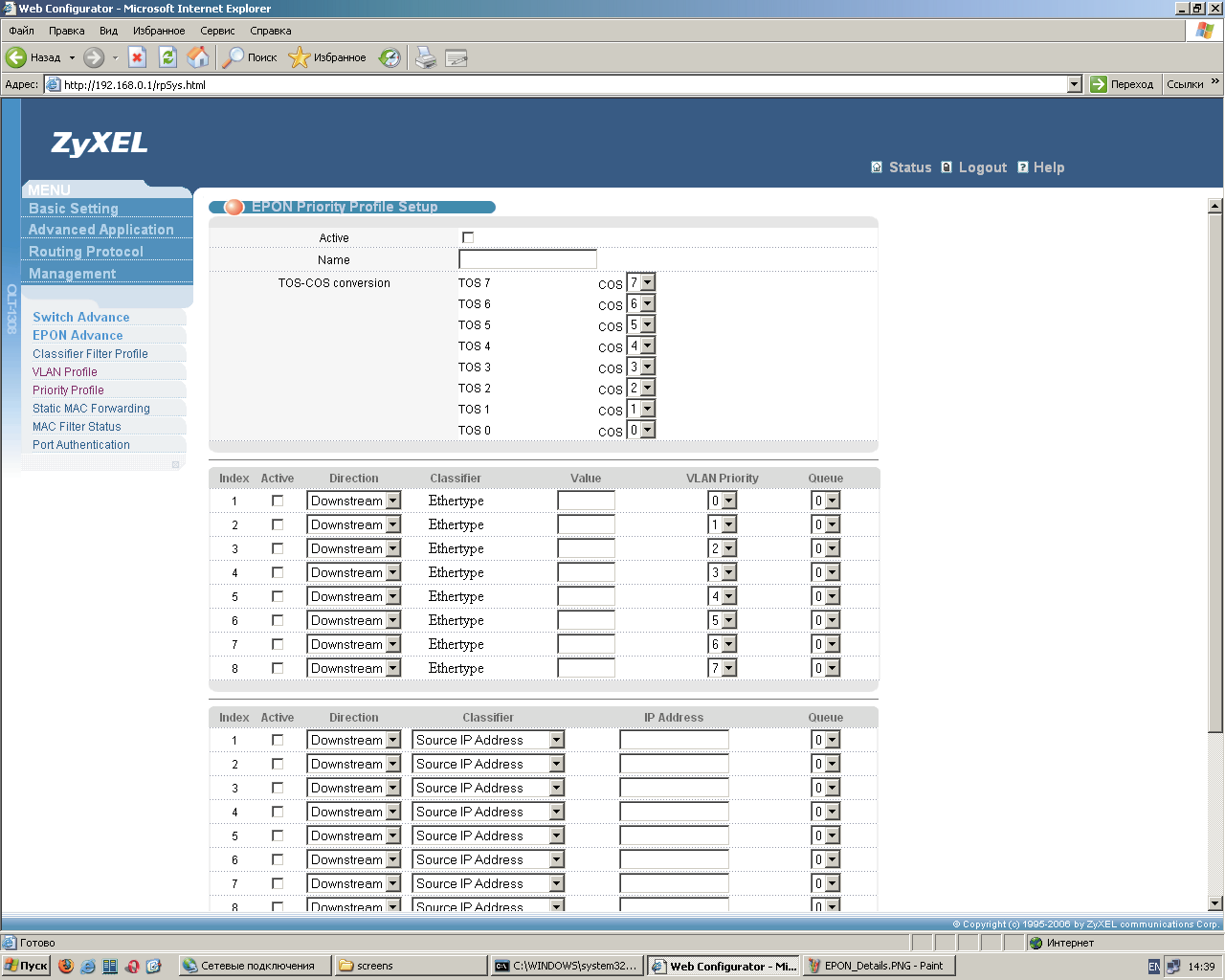

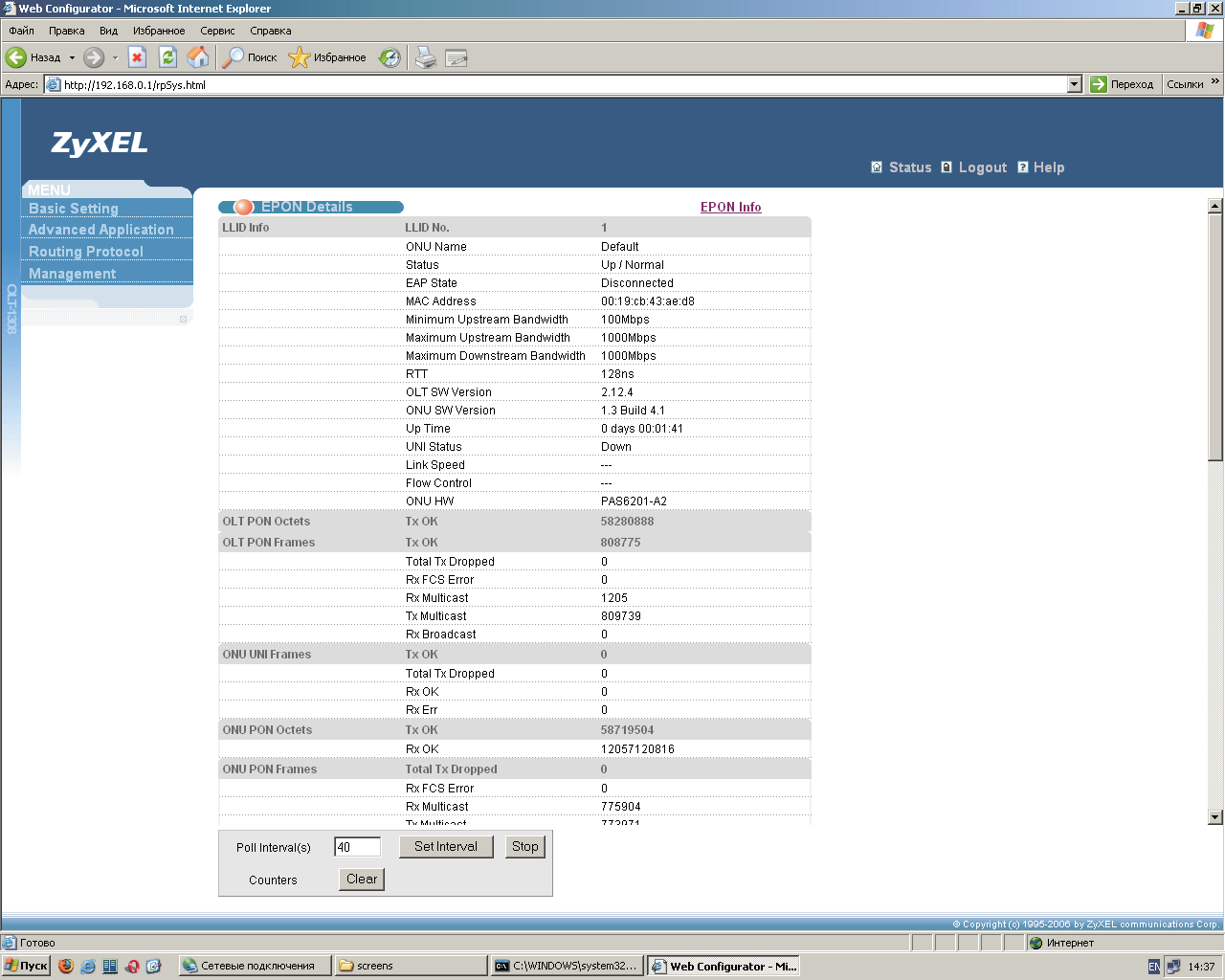

Все GEPON-коммутаторы поддерживают протоколы STP/RSTP и механизмы приоритезации трафика и организации виртуальных сетей (включая Port Based и 802.1Q). Эффективность многоадресных рассылок обеспечивается поддержкой IGMP v.2, IGMP proxy, IGMP snooping и MVR. Для управления предусмотрены порты RS-232 и 10/100Base-TX. Настраивать коммутаторы можно через Web-интерфейс (поддерживается SSL, предусмотрена установка до пяти аккаунтов, примеры скриншотов — 1, 2, 3), telnet, SSH, FTP или консольный порт. Номера портов всех сервисов можно изменить. Возможно ограничение доступа по IP-адресам. Web-интерфейс имеет встроенную систему помощи.
Устройство автоматически находят все подключенные абонентские модемы и позволяет назначить им специфические профили. Они включают в себя настройки скорости, фильтрации, VLAN, приоритетов и другие параметры. Допускается использование протокола аутентификации 802.1x.
Коммутаторы также позволяют следить за физическим состоянием — проверяются температуры, скорости вращения вентиляторов, напряжения. Для больших сетей будет полезной поддержка коммутаторами проколола SNMP и совместимость с EMS системой управления NetAtlas. Кроме того, возможно объединение устройство в кластеры для общего управления.
В настоящий момент моделей со встроенными инжекторами КТВ у ZyXEL нет. Впрочем, для микширования сигнала ТВ в оптический канал можно использовать внешние сплиттеры и медиаконвертеры коаксиал/оптика.

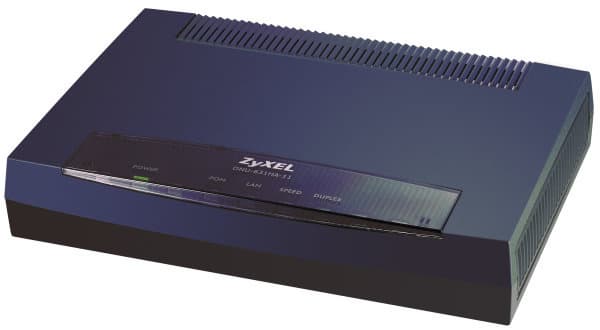

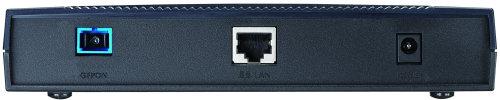

ONU-631HA

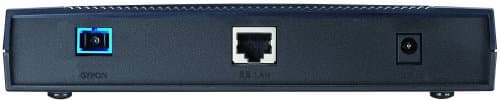

Первой моделью абонентского GEPON-модема является ONU-631HA. Он работает в режиме моста, прост в обслуживании и управляется исключительно со стороны провайдера по специальному протоколу. Для пользователя он предлагает стандартный порт Gigabit Ethernet. Предусмотрено две модификации модемов — с индексами -11 и -12. Первая работает на расстояниях до 10 км, а вторая — до 20 км. Корпус выполнен из темного пластика, на передней панели есть несколько индикаторов (питание, PON, LAN, скорость LAN, дуплекс). На задней стороне расположены два сетевых порта (оптический и медный) и вход блока питания (12 В 1,5 А). Данная модель позиционируется для подключения корпоративных абонентов и выносов операторской сети.

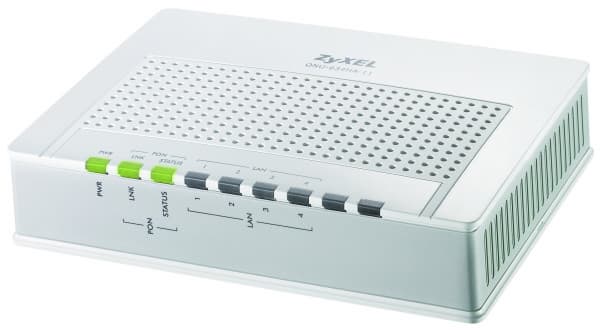

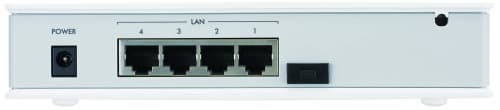

ONU-634HA

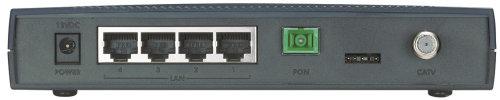

Вторая модель более интересна для подключения домашних пользователей — ONU-634HA имеет встроенный централизованно управляемый 4-портовый коммутатор с привязкой VLAN 802.1Q к портам Fast Ethernet. Как и 631-й она полностью настраивается со стороны провайдера, что сокращает затраты на обслуживание. Также сейчас существуют семплы ONU-634FA — четыре сетевых порта и выход кабельного телевидения, позволяющий напрямую подключить к GEPON-модему обычный телевизор.

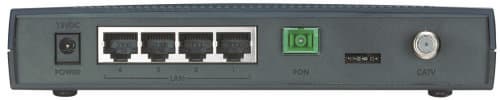

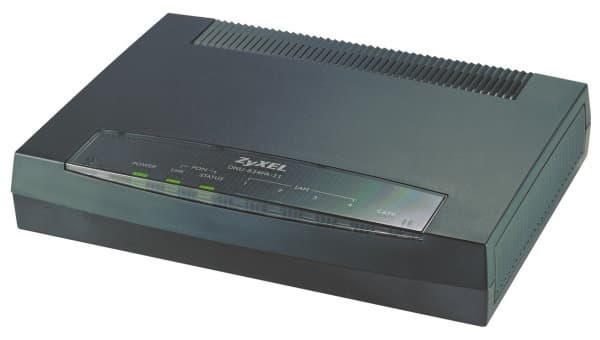

ONU-634FA
Рекомендуемые розничные цены на оборудование представлены в таблице. Реальная рыночная стоимость может быть несколько ниже. Кроме того, для отдельных проектов компания может предложить специальные цены.
| Рекомендованные цены на оборудование GEPON | ||
| Модель | Стоимость ($) | Стоимость на абонента ($) |
| ONU-631HA-11/12 | 372/454 | 372/454 |
| ONU-634HA-11/12 | 388/502 | 388/502 |
| OLT-1308 | 23 939 | 47 |
| OLT-1308H | 23 283 | 46 |
| OLT-2300M/OLC-2301HA-12 | 1 317/2 670 | 90 (на 512 абонентов) |
Для построения сети также потребуются сплиттеры (примерная стоимость — от 400 руб за 1×2 до 4000 руб за 1×8, существуют и модели 1×32), оптический одномодовый кабель (стоимость сравнялась с ценой кабеля UTP: цены на одволоконный кабель начинаются с 7-8 рублей за метр) и коннекторы (от 100&ndsah;140 рублей за одно соединение).
Тестирование описанного оборудования в составе коммутатора OLT-1308 и модемов ONU-631A проводилось на тестовой площадке компании ZyXEL с использованием тестового пакета Ixia Chariot. Результаты при одновременной работе одного, двух и трех клиентов приводятся в таблице (пакеты максимального размера, Мбит/с). Модемы подключались к одному из портов коммутатора через один сплиттер. Видно, что в случае максимальной нагрузки, скорости равномерно распределяются по всем клиентам. Отметим и высокую эффективность передачи данных, включая режим работы нескольких клинетов — суммарная скорость практически совпадает с максимально возможной.
| Производительность GEPON | ||
| Прямой канал | Обратный канал | |
| Один модем на линии | ||
| Клиент 1 | 943 | 925 |
| Два модема на линии | ||
| Клиент 1 | 497 | 457 |
| Клиент 2 | 442 | 457 |
| Итого | 939 | 914 |
| Три модема на линии | ||
| Клиент 1 | 336 | 300 |
| Клиент 2 | 284 | 300 |
| Клиент 3 | 325 | 300 |
| Итого | 945 | 900 |
В целом можно отметить, что технология не сложна в настройке и эксплуатации и работает согласно спецификациям. Скорости соответствуют знакомым по медным гигабитным сетям.
Выводы
Технология GEPON может успешно применяться для организации оптических каналов каналов связи до абонента и особенно эффективна в случае наличия ограничений на прокладку кабелей и установку активного оборудования на линии. Эффективность данного решения зависит от многих факторов и однозначно сказать, что это лучший вариант конечно нельзя, все определяется конкретными требованиями заказчика. Тем не менее, произведенные оценки позволяют сделать вывод, что уже сегодня в некоторых случаях себестоимость подключения по оптике домашних абонентов может не превышать 500 долларов.
Что касается описанного оборудования, то компания ZyXEL предлагает сегодня полную линейку GEPON-устройств, позволяющую создавать оптические сети любого масштаба со всеми необходимыми системами управления и технологиями повышения надежности.
