Как мы уже писали ранее, бренд DOD — это «честный китаец», т. е. реальный тайваньский производитель, который не пытается представить себя отечественному потребителю ни как российскую, ни как европейскую или американскую марку. Компанию нельзя назвать старой, но и начинающей тоже не получится: свою историю она отсчитывает с 1993 года. В пору становления российского рынка видеорегистраторов некоторые модели DOD даже имели статус «культовых» (верная примета такого статуса: их довольно часто подделывали), но потом, по нашим ощущениям, бренд несколько «растворился» в общем многообразии. Тем не менее, нам по-прежнему интересна продукция этой фирмы и мы с удовольствием исследуем новую модель, которая по функциональности вполне может претендовать на звание флагманской.

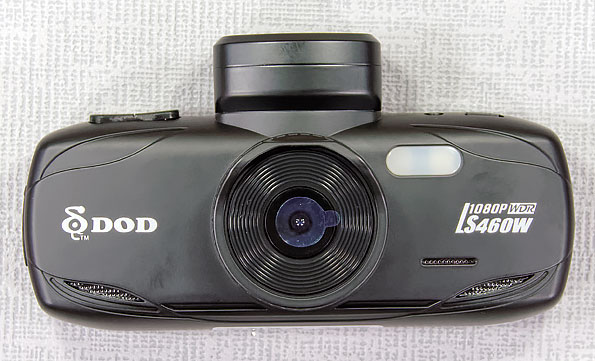

Флагманский статус этой модели регистратора DOD подчеркивает в первую очередь использование оптики Sony Exmor, а значит можно рассчитывать на неплохое качество изображения. Необходимый уровень функциональности получен использованием GPS датчика и можно рассчитывать на хорошую русификацию модели.
Оглавление
- Комплект поставки
- Эксплуатация
- Полевые испытания
- Результаты тестов
- Техническая и справочная информация
- Выводы
Комплект поставки

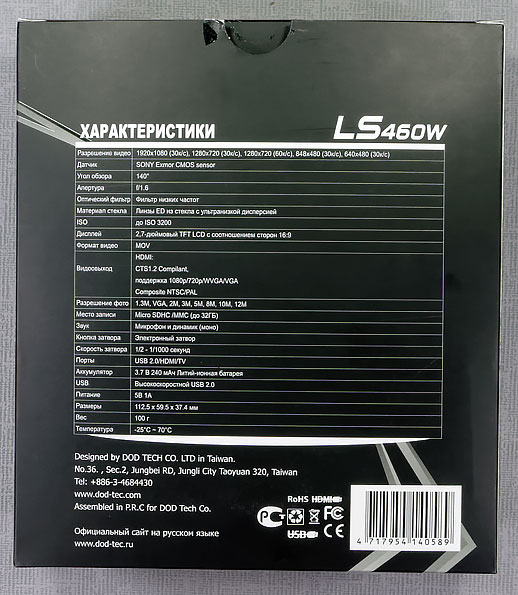

Видеорегистратор поставляется в коробке с прозрачной вставкой, через которую можно увидеть само устройство. Упаковка выполнена из плотного глянцевого картона и оформлена в черно-зеленых тонах. Прямо на упаковке можно найти информацию о производителе, название модели и основные характеристики устройства.

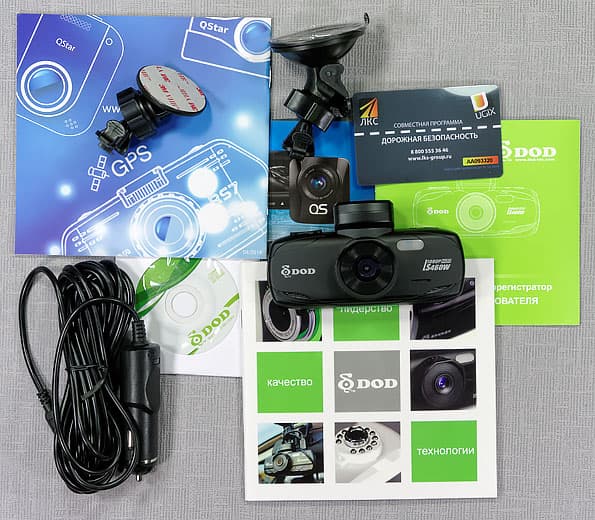

Распаковав коробку, мы обнаруживаем стандартный комплект:
- видеорегистратор;
- автомобильный адаптер питания от прикуривателя;
- крепление на лобовое стекло с вакуумной присоской;
- крепление с панелью под двусторонний скотч;
- шнур Mini-USB;
- шнур AV;
- инструкцию и гарантийный талон;
- диск с ПО.
Эксплуатация
Управление

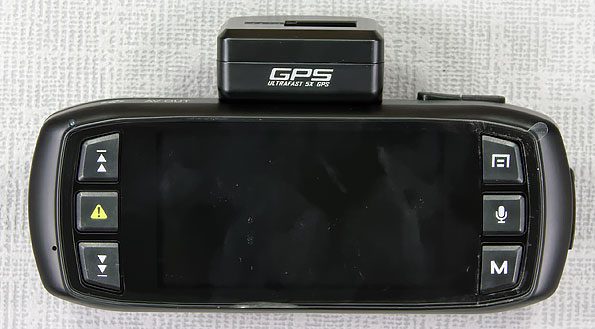

Кнопки управления видеорегистратором расположены на верхней его грани и вокруг экрана. На правом торце находится отверстие кнопки сброса.
В верхнем блоке из двух кнопок находится кнопка управления питанием и кнопка включения и выключения записи видео, она же является кнопкой выбора и подтверждения в меню.
Основные кнопки управления сосредоточены вокруг экрана:
- слева:
- кнопка «Вверх»;
- кнопка отметки аварийного момента;
- кнопка «Вниз»;
- справа:
- кнопка вызова меню настроек;
- кнопка отключения микрофона;
- кнопка переключения режимов работы регистратора — запись видео, фото, просмотр видео.
Расположение разъемов:
- на верхней панели:
- разъем Mini-USB для подключения питания и соединения с компьютером;
- разъем AV для подключения к телевизору;
- на боковых гранях:

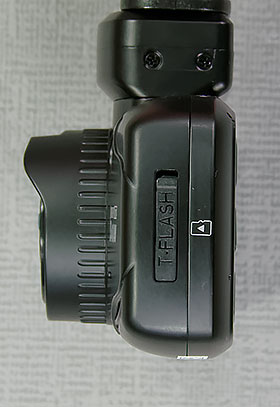

- слева разъем для карты памяти microSDHC под крышкой;

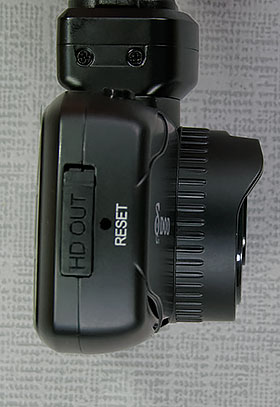

- справа разъем Mini-HDMI под крышкой.
Основное меню видеорегистратора вызывается кнопкой «Меню», ей же производится переключение разделов меню и выход из режима настроек. Навигация по меню осуществляется кнопками «Вверх» и «Вниз», кнопкой «Запись/Выбор» на верхней панели.
Меню в режиме видеорегистратора разбито на два раздела, в одном собраны настройки, относящиеся непосредственно к записи видео, треков GPS и звука, а во втором — к настройкам самого регистратора.
Меню в режиме фотокамеры и в режиме воспроизведения имеет по одному разделу.
Расположение кнопок управления хорошо соотносится со структурой меню и легко запоминается. Сами кнопки достаточно крупные, с хорошо распознаваемым усилием нажатия и слышимым «кликом». Размер кнопок и их минимальное возвышение над поверхностью панели позволяют не бояться случайных нажатий
Напоминаем, что полное описание меню устройства со всеми подробностями вы можете найти в отдельном разделе.
Крепление

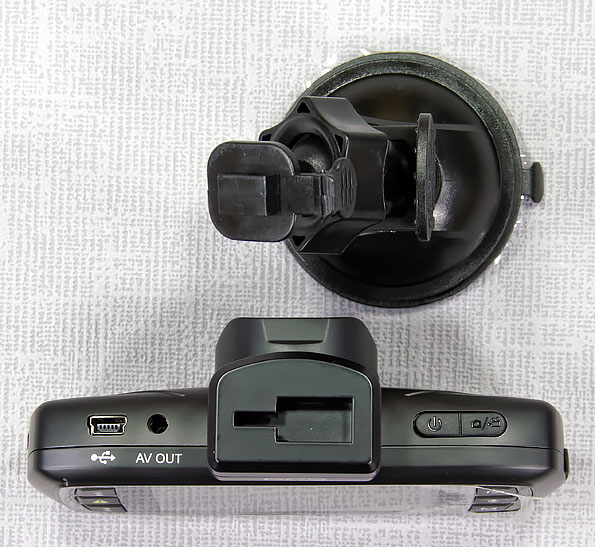

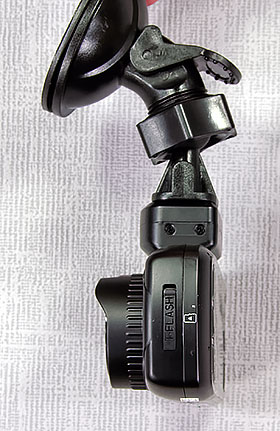

Видеорегистратор соединяется с кронштейном при помощи защелки. Подключение питания выполняется отдельным кабелем, через разъем Mini-USB.

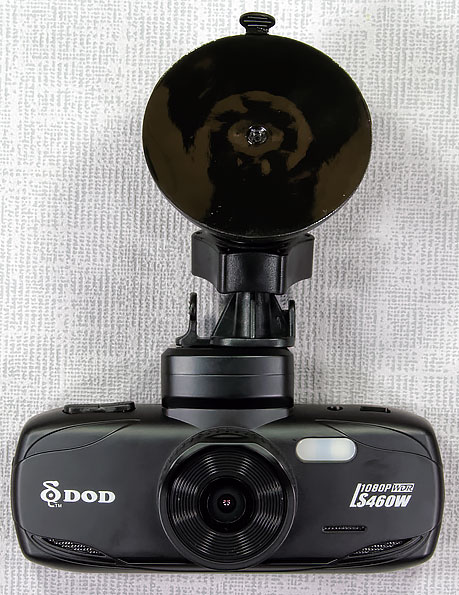

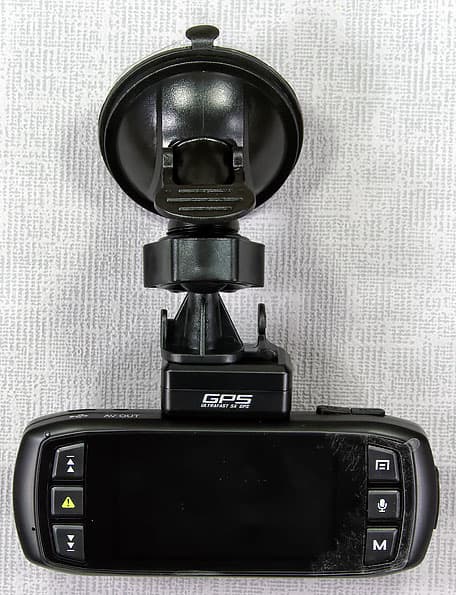

В комплекте регистратора есть два типа кронштейнов: стандартный с вакуумной присоской и панель для крепления на двусторонний скотч.

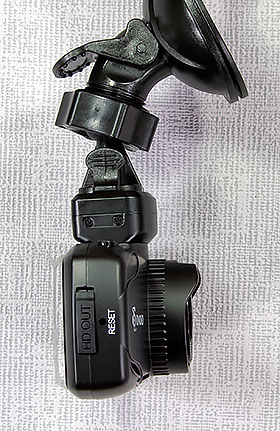

В обоих случаях положение задается шаровым шарниром, дополнительно фиксируемым гайкой. Фиксация слабая, положение необходимо поправлять после каждой операции установки и после работы с меню.
Совместная работа с другими устройствами
При подключении видеорегистратора к компьютеру с помощью кабеля USB—Mini-USB, он самостоятельно определяет, что подключен не просто к источнику питания, выводит на экран надпись «Флэш-память» и после нажатия кнопки подтверждения становится картоводом для установленной в него карточки. ОС Windows 7 Professional x64 SP1 никаких дополнительных драйверов для распознания картовода не понадобилось. Собственная память у устройства отсутствует.
При подключении к телевизору по HDMI на экран выводится то же изображение, что и на экран прибора, с тем же разрешением, что и на экран прибора. При этом доступны все функции, кроме включения записи.
Полевые испытания

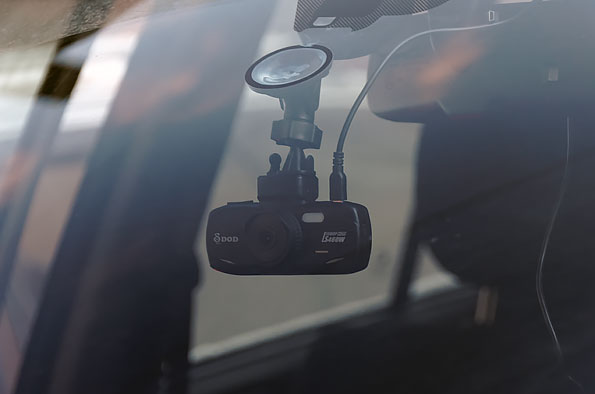

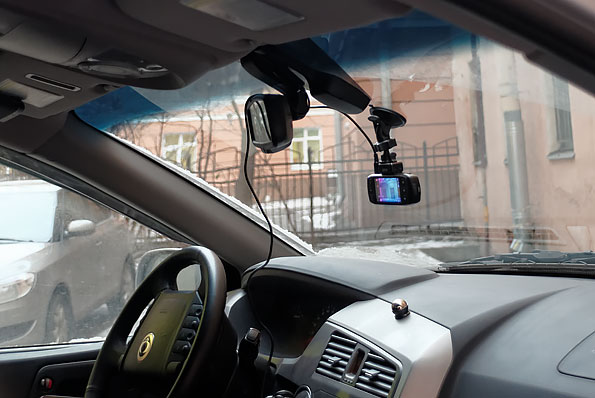

Оба кронштейна крепления компактны и позволяют поставить регистратор высоко в районе зеркала заднего вида. Использование кронштейна под двусторонний скотч позволяет закрепить его прямо на область стекла с шелкографией или на другие элементы салона максимально высоко и незаметно. Для снятия и установки устройства можно обойтись одной рукой, но вставить шнур питания при этом нелегко.
Углы обзора экрана позволяют хорошо видеть изображение с любой точки, а доступ к кнопкам управления не перекрываются креплением или кабелем питания.
При активации датчика движения регистратор прекращает запись после примерно 5 секунд неподвижности изображения и возобновляет ее тут же при наличии движения. Экран при этом не отключается. Каждый фрагмент записывается в виде отдельного файла
При активации датчика удара видеозапись перемещается в папку RO на флэш-карте, но при средней чувствительности добиться срабатывания не удавалось, при высокой датчик активируется при падении на упругую поверхность с высоты 15 см.
Одной из особенностей камеры является наличие GPS датчика, который позволяет писать трек, показывать текущую скорость машины и подавать сигнал о превышении скорости
Функция сигнализации о превышении работает лишь с несколькими предустановленными значениями, 40, 60, 80, 100 и 120 км/ч, при превышении порога регистратор подает слабый звуковой сигнал.
Функция записи трека на самом деле реализована в виде записи координат в видео файл поверх изображения и в виде отдельного файла они не сохраняются.

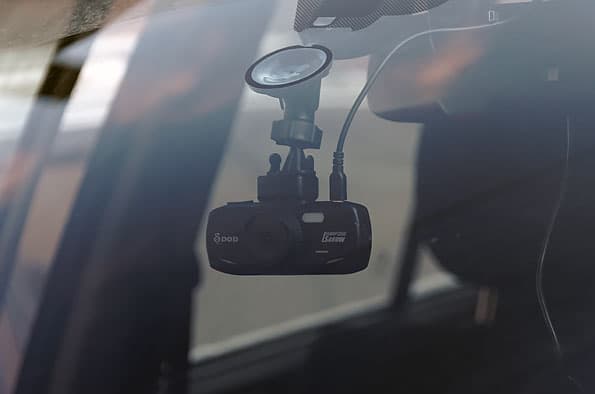

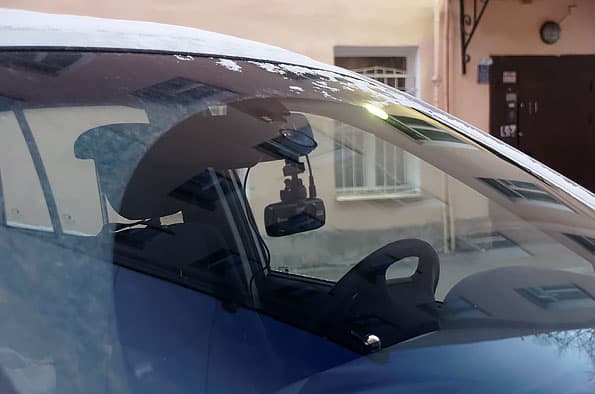

В установленном состоянни регистратор не бросается в глаза, если установлен достаточно высоко, при стандартной установке на уровне салонного зеркала заднего вида заметность средняя, бросаются в глаза светлый рассеиватель подсветки и логотип производителя.
Результаты тестов

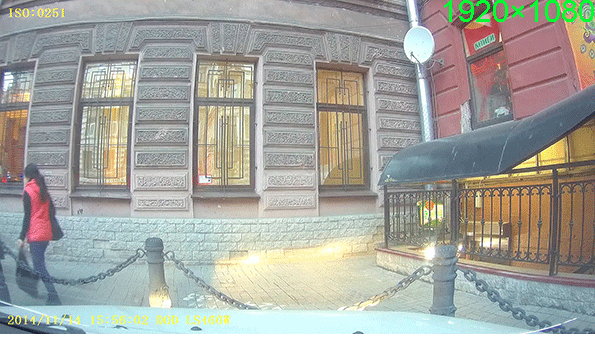

Угол обзора
Не все видеорегистраторы имеют одинаковый угол обзора во всех поддерживаемых разрешениях и мы традиционно проверяем этот вопрос с помощью простейшего эксперимента: делаем видеозапись одного и того же вида из окна в разных разрешениях, приводим скриншоты к одному размеру и накладываем друг на друга.
Угол обзора одинаков во всех разрешениях, кроме 720p 60 fps, в этом режиме угол сужается очень сильно.
Дневное видео
В качестве образцов дневной и ночной записи мы приводим видеофрагменты длиной 2 минуты, сконвертированные с помощью Handbrake в формат AVC/MP4 с уменьшением разрешения до стандартной ширины статьи (около 600 пикселов) и битрейта до 1600 Кбит/с. Оригиналы видеозаписей доступны для скачивания, ссылки на них приведены в отдельном разделе. За основу роликов, вставляемых в статью, берутся видеозаписи с наибольшим возможным разрешением.
Качество очень неплохое, но даже в слегка пасмурную погоду ощутимо замыливаются движущиеся объекты, нечитаем даже крупный текст на объектах с высокой угловой скоростью. Детализация вполне достаточная, а контрастность могла бы быть и повыше. Геометрические искажения не бросаются в глаза.

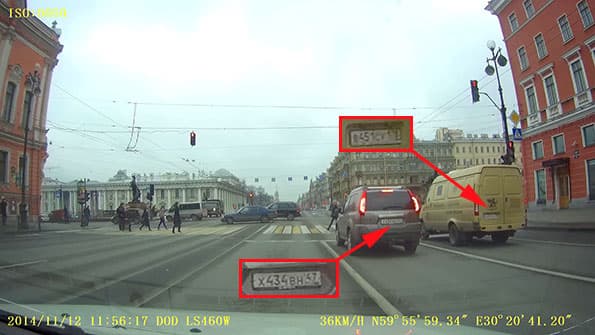

Наш любимый тест — попытка точно определить номер автомобиля по стоп-кадру с видеозаписи. Посмотрим, как герой сегодняшнего обзора справится с этим заданием днем.
Хорошо считываются номера не только у стоящих машин, но в движении, лишь бы скорость не была слишком велика, детализация позволяет различить номер на расстоянии полутора корпусов машины или даже больше, если освещение позволяет.
Ночной режим
В текущей прошивке опция WDR всегда находится во включенном состоянии, и сказать, лучше или хуже регистратор работает в таком режиме в сравнении с обычным, нельзя. Номерные знаки машин почти не засвечиваются, но фонари освещения и фары машин порождают крупные сполохи.
Ночное видео
Ночная съемка осуществлялась с теми же параметрами, что и дневная.
Качество падает, но сохраняет высокую детализацию. Хорошо прорисованы детали в тенях, где-то даже лучше, чем видно глазом. Картинка немного «блеклая» именно вследствии высветления темных зон.

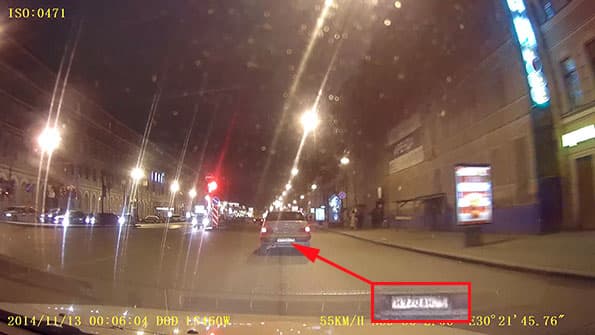

Традиционное задание на распознавание номера, теперь в ночных условиях.
Читабельность номеров «на периферии» падает, даже чистые номера почти не читаемы, номера попутных машин распознаются в движении на расстоянии одного корпуса авто или чуть больше.
Звук
Микрофон чувствительный, хорошо слышны звуки машины, но акцент сделан на происходящее спереди — звук динамиков сигнала поворота и фронтальные динамики аудиосистемы. Разговор прослушивается заметно хуже.
Фото
Ничего выдающегося, явно ощутимая сферичность изображения и невысокая четкость не позвляют назвать устройство хотя бы конкурентом недорогих камер смартфонов.
Техническая и справочная информация
| Характеристики устройства | |
| DOD | DOD Tech |
| Модель | LS460W GPS |
| Количество камер | 1 |
| Датчик изображения* | Sony Exmor CMOS Sensor |
| Объектив* | стеклянная 6-слойная линза |
| Процессор* | Н/Д |
| Подсветка | есть |
| G-датчик | есть |
| GPS-модуль | есть |
| Детектор движения | есть |
| Экран | цветной ЖК, 2,7″, 16:9 |
| Динамик | есть |
| Микрофон | есть |
| Индикация режимов работы | светодиод, дисплей |
| Пульт ДУ | нет |
| Носитель информации | microSDHC до 32 ГБ |
| Периферийные разъемы | Mini-USB, AV-out, HDMI |
| Аккумулятор | 3,7 В 240 мА·ч |
| Время записи при работе от батареи** | 00:15:27 |
| Диапазон рабочих температур | от −25 до +70 °С |
| Габариты | 112×60×37 мм |
| Масса***, г | 100 |
| Длина шнура питания***, м | 3,95 м |
| Поддерживаемые режимы съемки | 1920×1080@30, 1280×720@30, 1280×720@60, 848×480@30 |
| Старт/остановка записи | при подаче питания, по датчику движения, вручную |
| Метод сжатия видео и контейнер | AVC/MOV |
| Фрагментация видео | 2, 3 и 5 минут |
| Разрешения фото | 1.3M, VGA, 2M, 3M, 5M, 8M, 10M, 12M |
| Формат карты памяти**** | FAT32, кластер 32 КБ |
| Версия ПО на момент тестирования | LS460W FG1406300RU05 E00ECA00A01 |
| Обновление ПО | недоступно |
| Дополнительные функции | — |
** — На полностью заряженном устройстве включается запись, после чего ожидается выключение по разряду батареи. Указанное время — совокупная длительность видеофрагментов, обнаруженных после этого на карте памяти.
*** — Результаты измерений в нашей лаборатории.
**** — Файловая система на карте памяти после форматирования ее средствами устройства.
Структура меню
Напоминаем, что мы описываем меню устройства в виде многоуровневого списка, при этом пункты перечисляются с максимальным соответствием действительности — в том числе с неправильным правописанием, перескакиваниями с английского на русский и обратно, некорректными сокращениями, и всем прочим, если это присутствует в оригинале.
Меню настроек видео:
- WDR
- вкл (неизменяемая опция)
- Разрешение
- 1080FHD
- 720P
- 720P 60FPS
- WVGA
- VGA
- Экспозиция
- +3
- +2
- +1
- +0
- -1
- -2
- -3
- Баланс белого
- Авто
- Солнечно
- Пасмурно
- Вольфрам
- Флуоресцент
- Запись звука
- Выкл.
- Вкл.
- Штамп дата/время
- Выкл.
- Вкл.
- Циклчная запись
- Выкл.
- 2 мин.
- 3 мин.
- 5 мин.
- Gsensor
- Выкл.
- Высокий
- Средний
- Низкий
- Детектор движения
- Выкл.
- Вкл.
- Штамп номера
- 9 знаков из таблицы
- Предупрежд. об устал.
- Выключено
- 1Н
- 2Н
- 3Н
- 4Н
- GPS трек
- Выключение
- Включение
- Дисплей в режиме ожид.
- Выключение
- 15 секунд
- 1 мин.
- 3 мин.
- GPS превыш. скорости
- Выключение
- 40
- 60
- 80
- 100
- 120
- Часовой пояс GMT
- -12:00 /+13:00
- Настройка пароля
- 4-значный пин код с подтверждением
- Единицы изм.скорости
- км/ч
- миль/ч
- Поворот изображения
- Выкл.
- Вкл.
- Покадровый запись.
- Выключение
- 200MS
- 500MS
- 1S
- 5S
Меню настроек устройства в режиме регистратора:
- Форматирование
- SD карта — подтверждение с предупреждением
- Язык
- English
- Русский
- Украiнський
- Български
- roman
- Дата / время
- установка даты и времени вручную
- Частота освещения
- 50Hz
- 60Hz
- Подсветка
- Выкл.
- Вкл.
- Звуковой сигнал
- Выкл.
- Вкл.
- Откл.дисплея
- Выкл.
- 3 мин.
- 5 мин.
- 10мин.
- Режим TV
- NTSC
- PAL
- GPS штамп скорости
- Выкл.
- Вкл.
- Версия ПО
- LS460W FG1406300RU05 E00ECA00A01
- Сброс настроек
- Возврат к настройкам по умолчанию с подтверждением
Меню настроек фото:
- WDR
- вкл (неизменяемая опция)
- Размер изображения
- 12М
- 10М
- 8М
- 5М
- 3М
- 2MHD
- VGA
- 1.3М
- Цветной
- Стандарт
- Черно белый
- Сепия
- Стабилизация
- Выкл.
- Вкл.
- Режим съемки
- Одиночный
- 2 сек.
- 5 сек.
- 10 сек.
- Баланс белого
- Авто
- Солнечно
- Пасмурно
- Вольфрам
- Флуоресцент
- ISO
- Авто
- 100
- 200
- 400
- Экспозиция
- +3
- +2
- +1
- +0
- -1
- -2
- -3
- Штамп дата /время
- Выкл.
- Дата
- Дата/Время
- Качество
- Высокое
- Стандартное
- Экономичное
- Резкость
- Сильное
- Стандартное
- Мягкий
Меню настроек воспроиведения:
- Удалить
- Удалить эту фотографию
- Удалить все
- Подтверждение удаления файла
- Защита
- заблокировать текущее
- разблокировать текущее
- заблокировать все
- Разблокировать все
- Слайд-шоу
- 2 сек.(при выборе пункта меня начинается слайд шоу из фото и аватар видео)
Оригинальные файлы
Все фрагменты видеозаписей имеют фиксированную длину 2 минуты (если протяженность оригинала не ограничена еще меньшей длительностью), вырезаются из оригинальных файлов с помощью программ SolveigMM Video Splitter или XviD4PSP 6 и сохраняются в том же типе контейнера, без перекодирования видео и аудио дорожек.
Редакция не несет ответственности за воспроизводимость данных фрагментов на ваших компьютерах, т. к. это зависит от присутствия необходимых кодеков в операционной системе. На компьютере с ОС Microsoft Windows 7 x64 Ultimate SP1 с установленными K-Lite Codec Pack Basic + MPC-HC или VLC media player, все ролики воспроизводятся нормально.
Вся информация о характеристиках видео и аудио получена с помощью программы MediaInfo.
| Файл | Условия | Характеристики | Размер |
| видео №1 | день | 1920×1080@30 | 226 МБ |
| видео №2 | день | 1280×720@60 | 104 МБ |
| видео №3 | день | 1280×720@30 | 92 МБ |
| видео №4 | день | 848×480@30 | 55 МБ |
| видео №5 | ночь | 1920×1080@30 | 223 МБ |
| Файл | Условия | Разрешение |
| фото №1 | день | 4032×3024 |
| фото №2 | день | 3264×2448 |
| фото №3 | день | 2048×1536 |
| фото №4 | день | 1920×1080 |
| фото №5 | ночь | 4032×3024 |
| фото №6 | ночь | 3264×2448 |
| фото №7 | ночь | 2048×1536 |
| фото №8 | ночь | 1920×1080 |
| Видео | |
| Профиль формата | High@L4.1 |
| CABAC | да |
| ReFrames | 1 кадр |
| GOP | M=1, N=15 |
| Идентификатор кодека | avc1 |
| Вид битрейта | постоянный |
| Аудио | |
| Формат | PCM |
| Идентификатор кодека | sowt |
| Каналы | 1 |
| Вид битрейта | постоянный |
| Битрейт | 512 Кбит/с |
| Частота | 32 КГц |
| Общий битрейт | |
| 1920×1080@30 | 15,2 Мбит/с |
| 1280×720@60 | 7206 Кбит/с |
| 1280×720@30 | 6255 Кбит/с |
Выводы
Небольшой disclaimer, который, к сожалению, пришлось сделать частью раздела выводов в статьях о видеорегистраторах. Дорогой очередной неравнодушный читатель! Мы тоже знаем о существовании таких сайтов как DealExtreme и AliExpress. Sapienti sat. Спасибо за внимание.
Модель запомнилась в первую очередь удачной настройкой ночного режима видео и чрезмерно ярким меню. Качество изображения в светлое время несколько не дотягивает до лучших образцов регистраторов на базе матриц Sony, несмотря даже на применение стеклянной оптики и высокий битрейт. Возможно, при ручной настройке можно добиться лучшего результата. Качество ночного видео производит исключительно положительное впечатление — удачная настройка параметров, работа системы шумоподавления и стабилизации, высокая чувствительность оптики позволяют увидеть на видео то, что было не увидеть глазом. Впечатление портит аляповатое меню, завышенная яркость экрана и отсутствие возможности ее настройки, а также старомодное крепление с отдельным разъемом питания, что уже плохо совместимо со званием флагмана модельной линейки.
