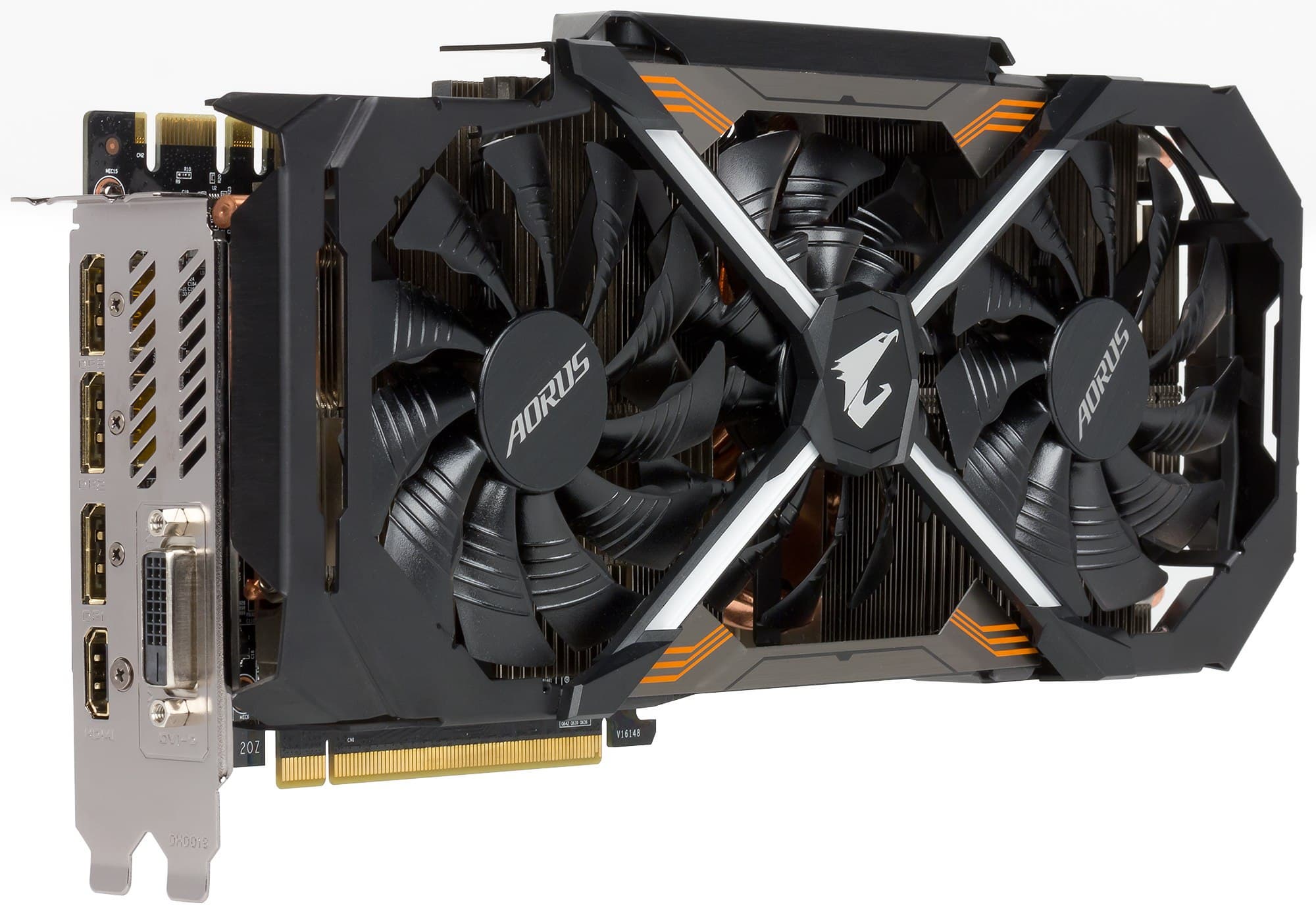

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte Aorus GeForce GTX 1080 Xtreme Edition 8G 8 ГБ 256-битной GDDR5X
Сведения о производителе: Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.)); Gigazone International (корпуса, блоки питания и системы охлаждения для ПК, мониторы (торговая марка Envision)); G-Style Co (производство ноутбуков и планшетных ПК). Производство на Тайване и в Китае.
Устройство(а)
| Gigabyte Aorus GeForce GTX 1080 Xtreme Edition 8G 8 ГБ 256-битной GDDR5X (GV-N1080AORUS X-8GD, P/N 4 719331 301194) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1080 (GP104) | ||
| Интерфейс | PCI Express x16 | ||

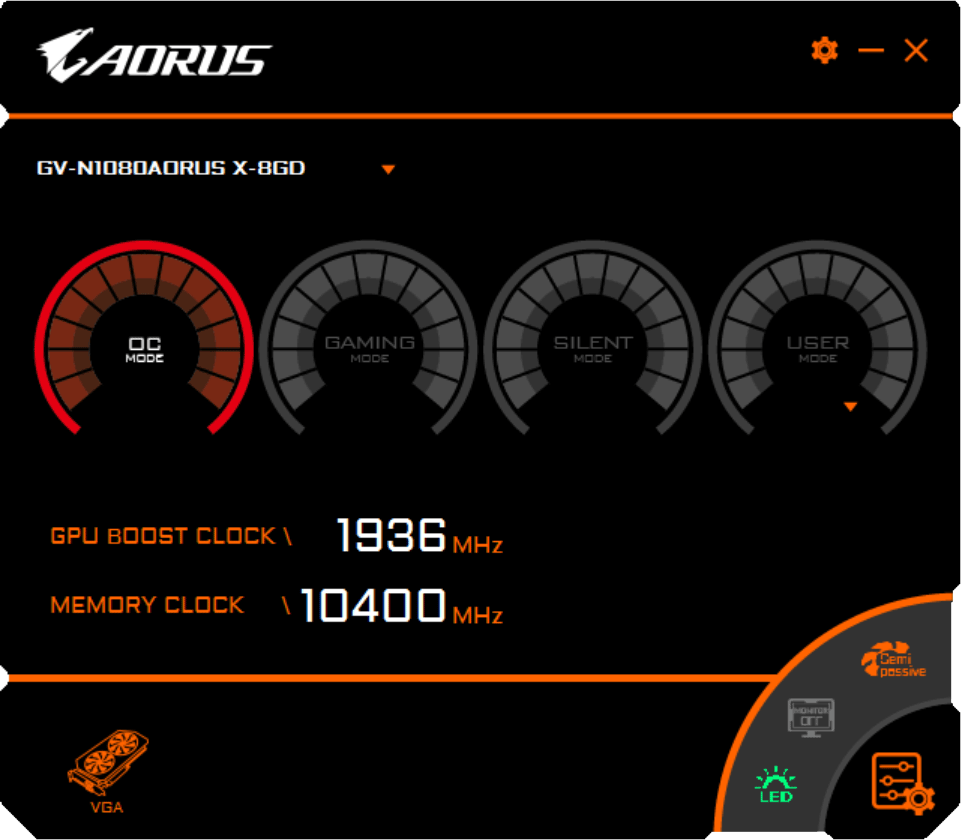

| Частота работы GPU (ROPs), МГц | 1784—2050—OC mode/1759—2012—Gaming mode/1733—1980—Silent mode | 1607—1885 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2600 (10400)—OC mode/2550 (10200)—Gaming mode/2500 (10000)—Silent mode | 2500 (10000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 20 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 2560 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 160 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 293×130×55 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 194 | 182 |
| В режиме 2D, Вт | 50 | 51 | |
| В режиме «сна», Вт | 22 | 28 | |
| Уровень шума | В режиме 2D, дБА | 18,0 | 20,5 |
| В режиме 2D (просмотр видео), дБА | 21,0 | 20,5 | |
| В режиме максимального 3D, дБА | 29,5 | 27,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.3 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.3 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 2 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|

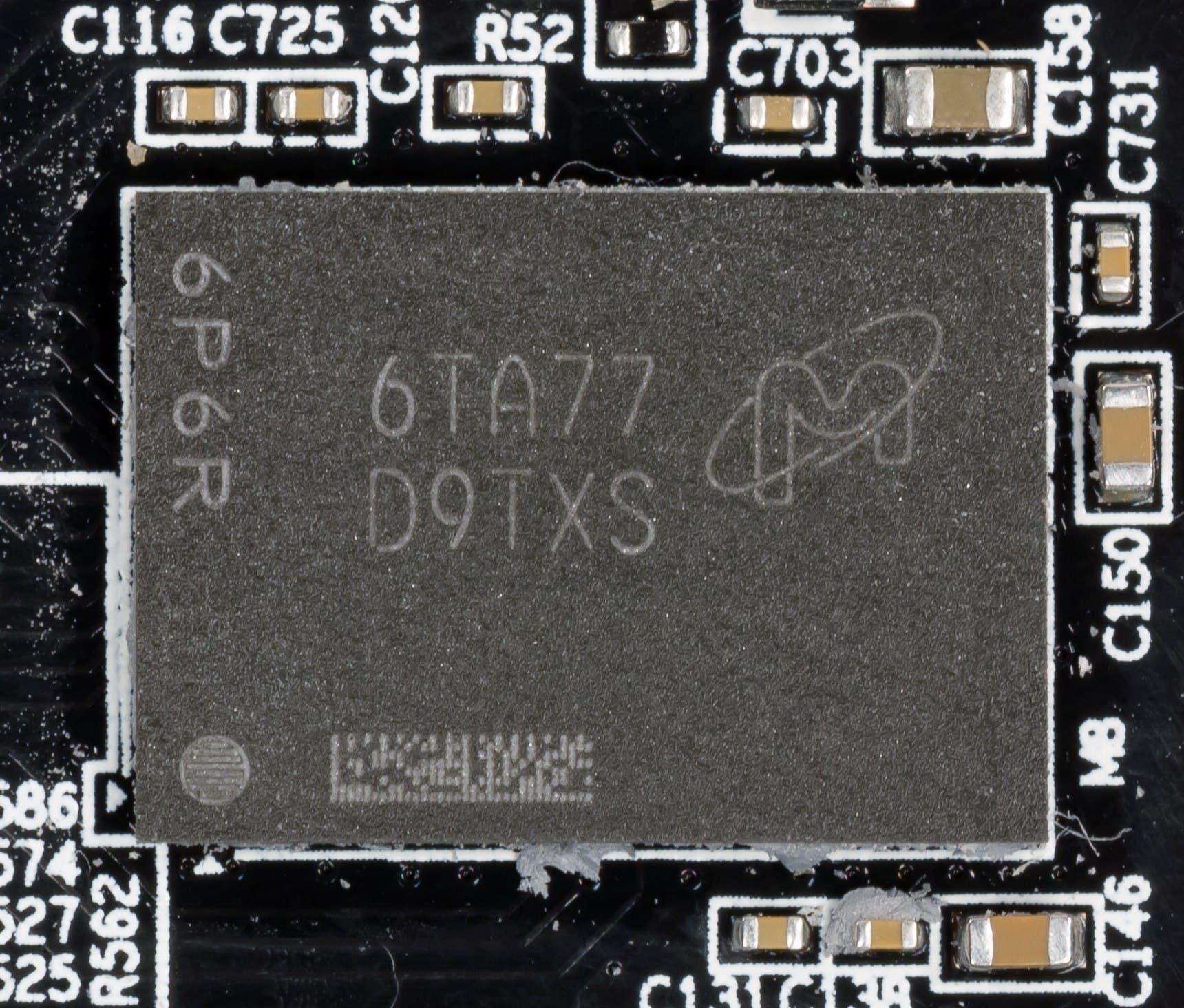

Карта имеет 8 ГБ памяти GDDR5X SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой сторонe PCB. Микросхемы памяти Micron (GDDR5X) рассчитаны на номинальную частоту работы в 2500 (10000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

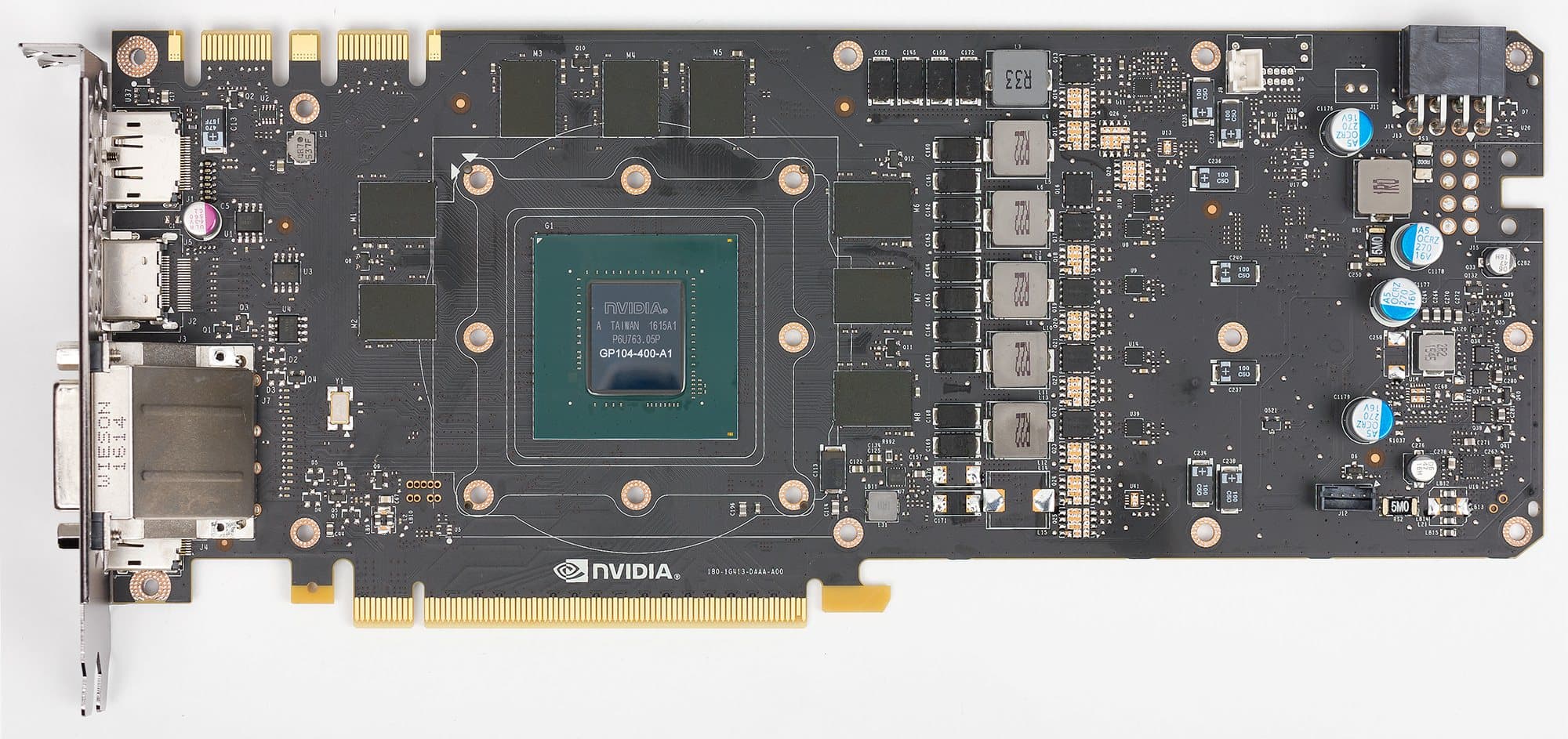

| Вид спереди | |
| Gigabyte Aorus GeForce GTX 1080 Xtreme Edition 8G 8 ГБ 256-битной GDDR5X | Nvidia GeForce GTX 1080 |
 |  |

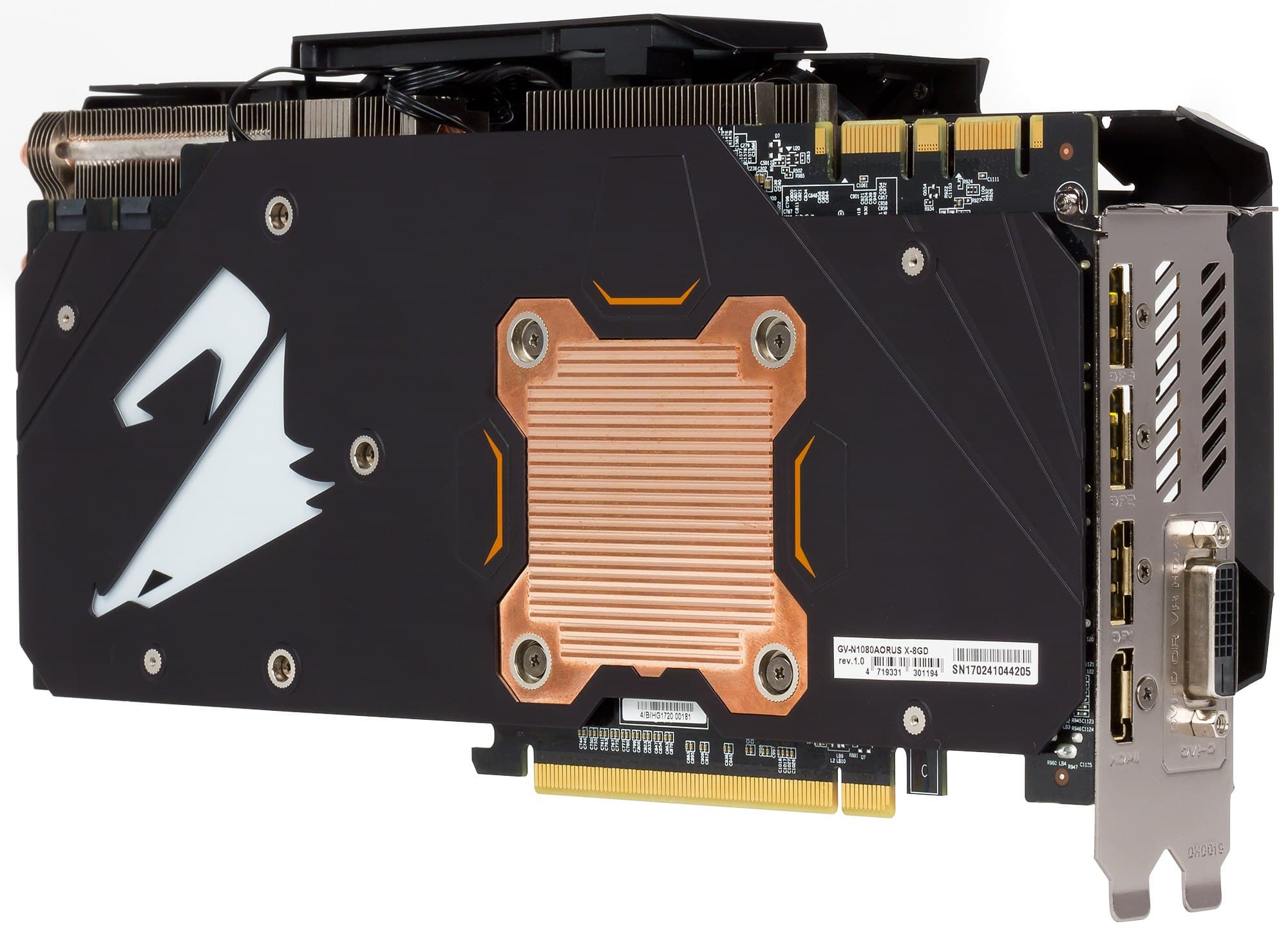

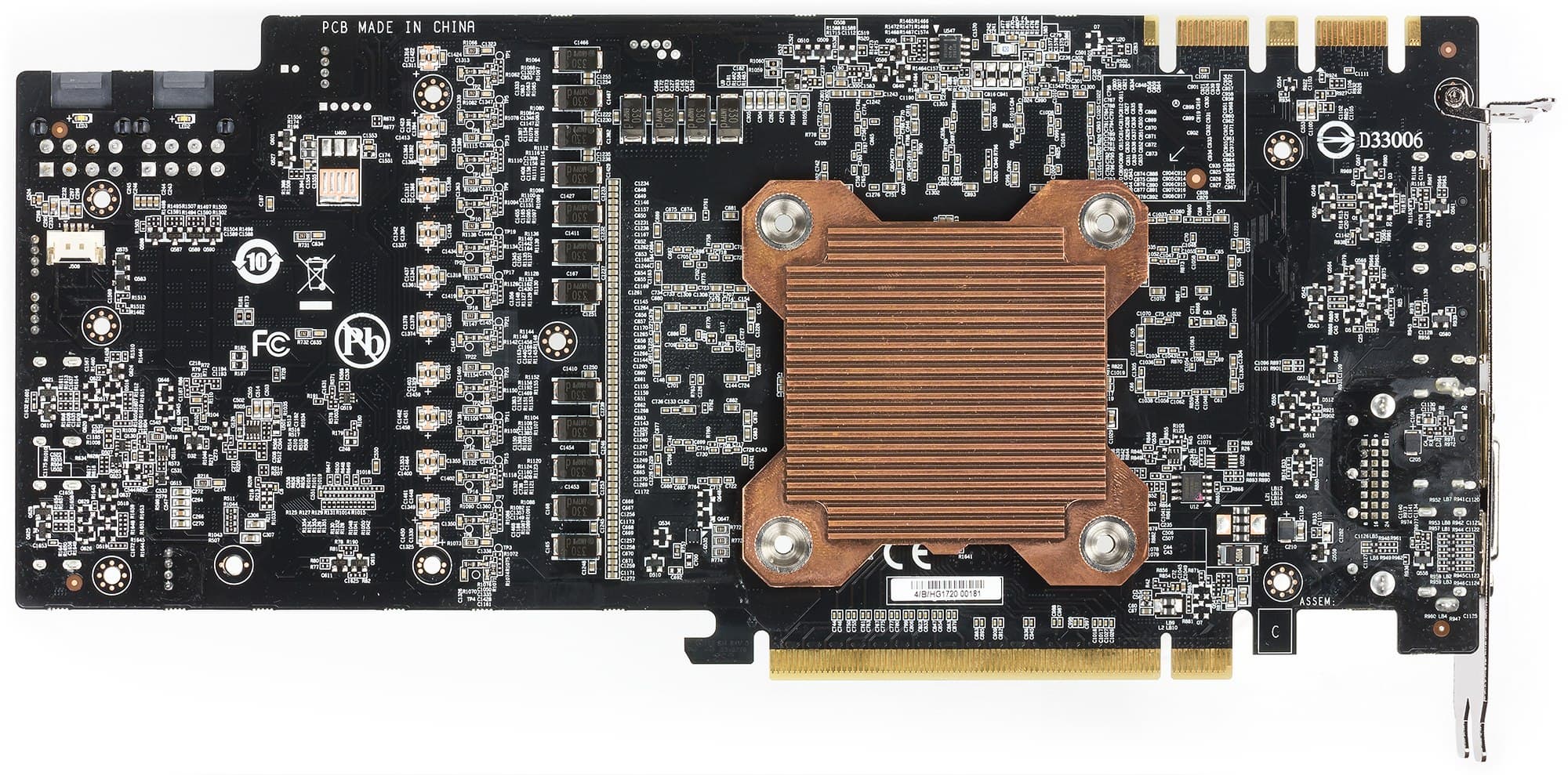

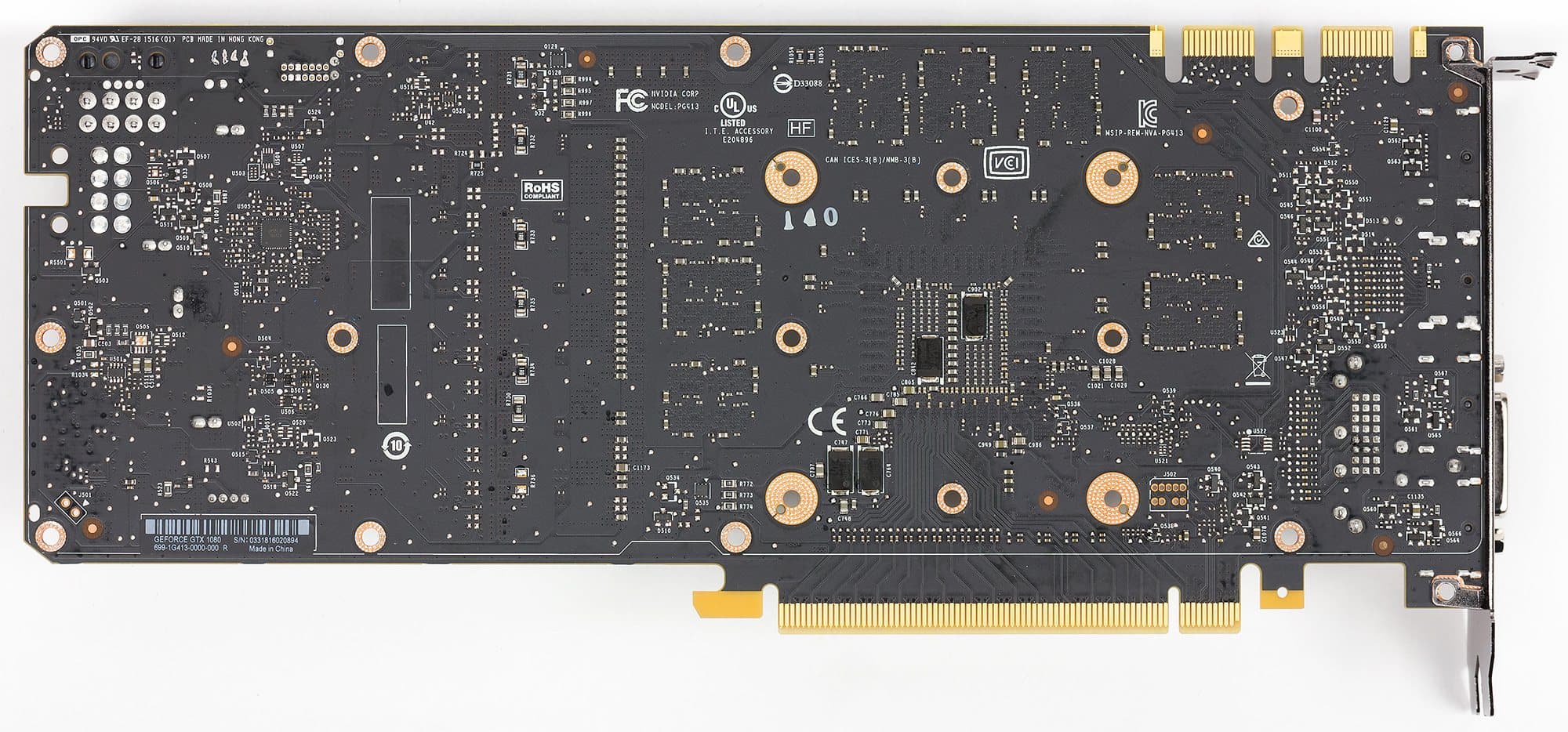

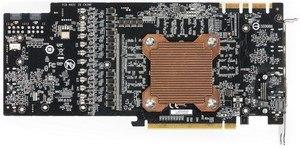

| Вид сзади | |
| Gigabyte Aorus GeForce GTX 1080 Xtreme Edition 8G 8 ГБ 256-битной GDDR5X | Nvidia GeForce GTX 1080 |
 |  |

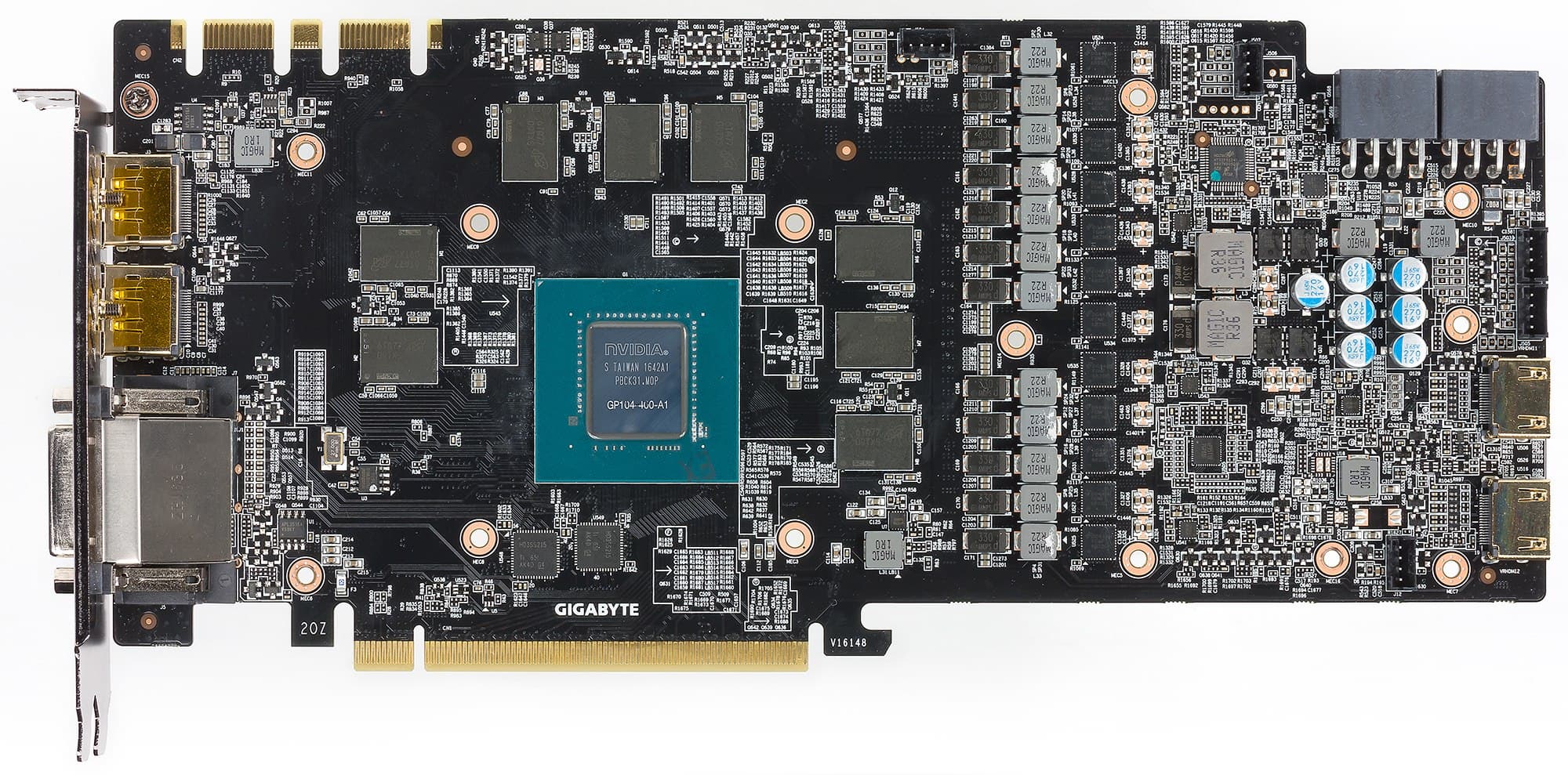

Печатная плата значительно переделана и отличается от эталонного дизайна.

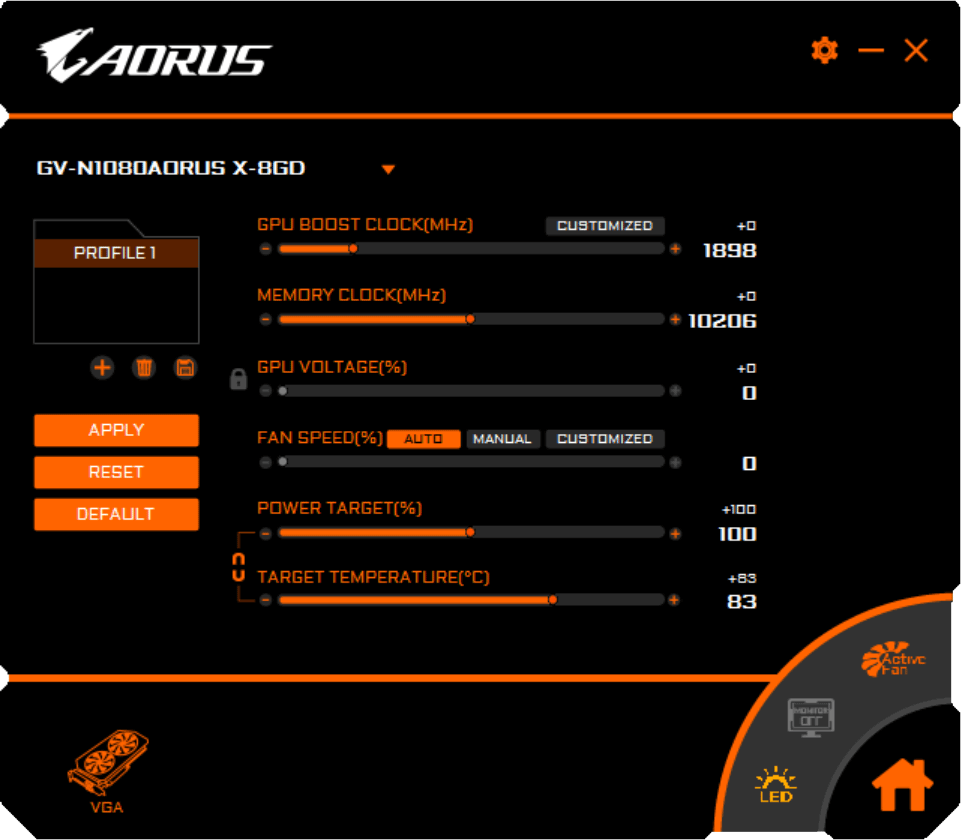

Система питания получила 12 фаз для GPU и 2 фазы для памяти, что дает возможность регулировать вольтажи с очень малым шагом для достижения максимального разгона с сохранением стабильной работоспособности и защитой элементов от перегорания. Преобразователь питания управляется цифровым контроллером uP9511P производства uPI Semiconductor. Ускоритель поддерживает функцию мониторинга, за которую отвечает контроллер Holtek HT32F52241 на базе микроконтроллера ARM Cortex -M0+. Стоит упомянуть и технологию производства PCB — Ultra Durable, которая подразумевает двойные медные слои и набор высококачественных дросселей и твердотельных конденсаторов. Все это снижает нагрев карты, а также дает гарантию отсутствия свиста катушек при работе ускорителя (за многие годы выпуска ускорителей эта проблема стала уже традиционной).
Частоты у ускорителя прилично повышены (на 7,5%) относительно стандартных параметров референс-карты, что может обеспечить прирост производительности в 5%-7% в зависимости от разрешения и режима работы.

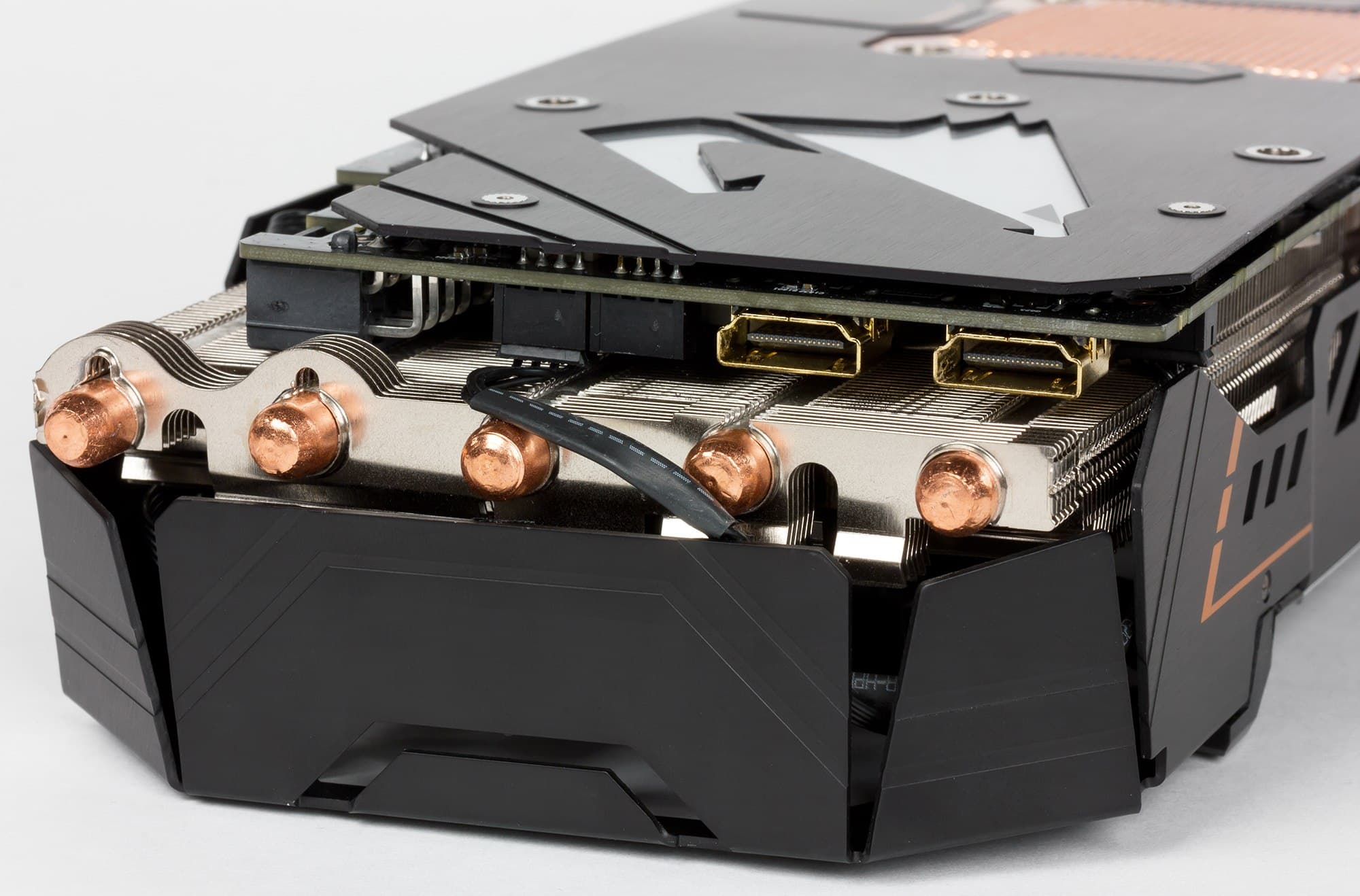

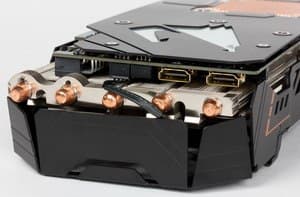

Теперь насчет готовности к VR. Надо заметить, что основной набор видеовыходов здесь стандартен, однако в хвостовой части карты можно увидеть 2 дополнительных выхода HDMI именно для подключения устройств VR (виртуальной реальности), поэтому данный ускоритель полностью готов для работы совместно с VR-очками и шлемами (а его производительность вполне достаточна для такой работы).

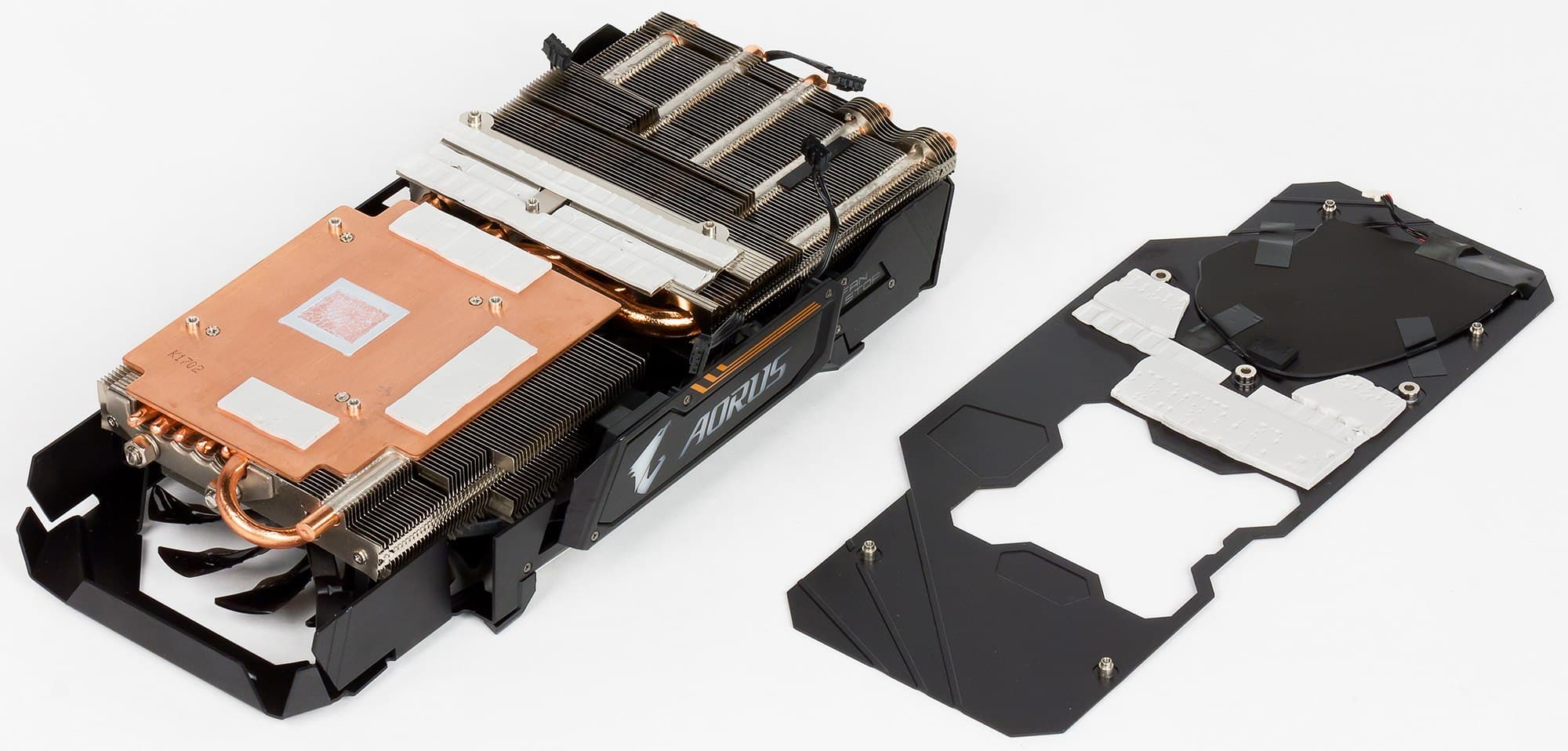

| Система охлаждения | |
|---|---|

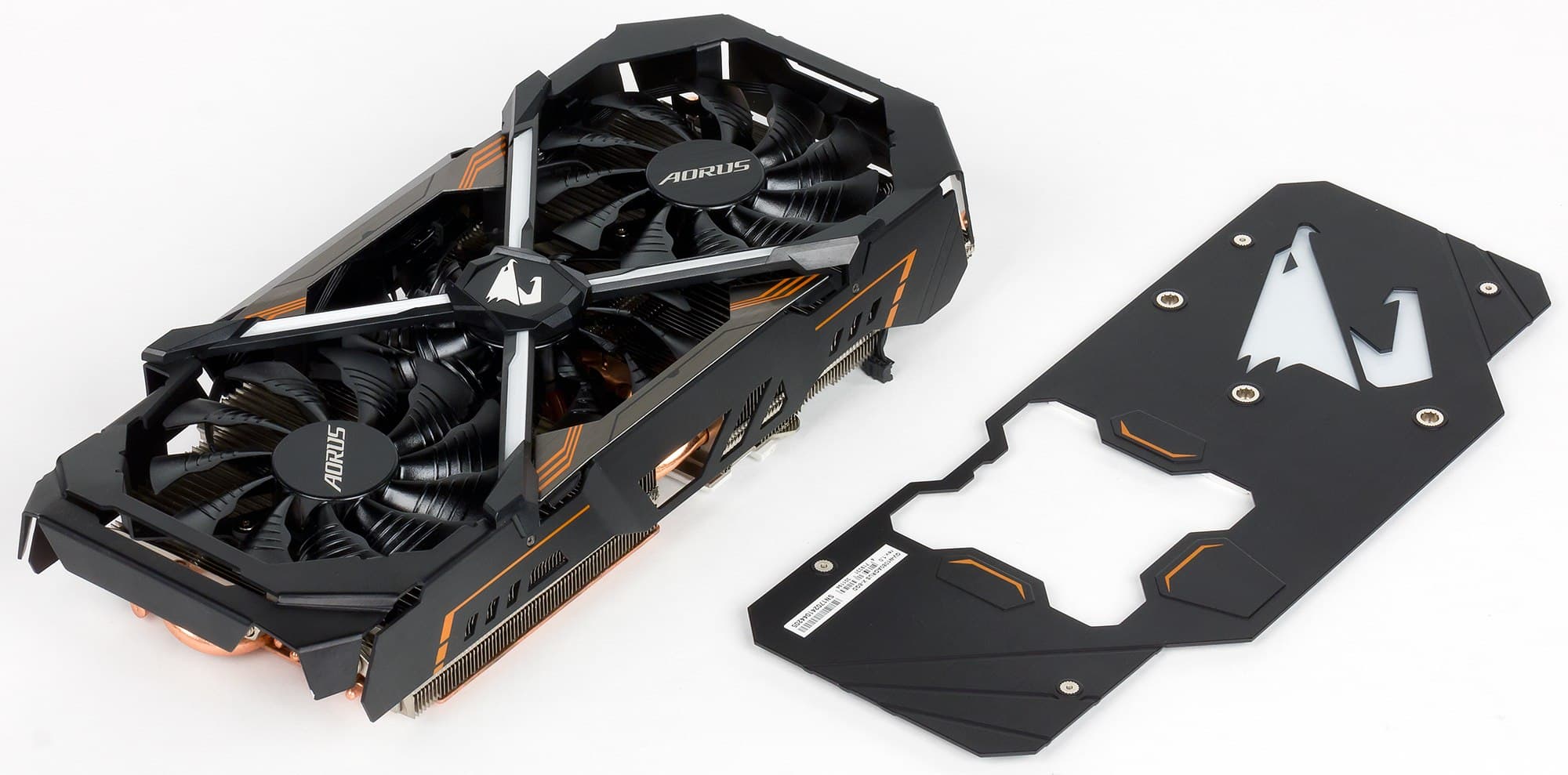

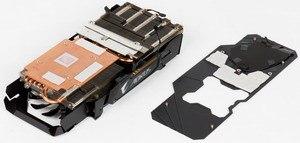

Главной частью кулера являются два массивных пластинчатых никелированных радиатора, соединенные между собой тепловыми трубками, впрессованными в основание, которые обеспечивают равномерное распределение тепла по ребрам радиатора. Поверх радиаторов установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Главная особенность этих вентиляторов (Gigabyte называет их Stack Fan) — не только особый профиль лопаток, но и расположение в разных плоскостях, при этом средний вентилятор вращается в противоположном направлении (получается эффект «шестеренок»). По словам производителя, это позволяет резко увеличить КПД охлаждения радиаторов. Следует также напомнить, что кулеры этой серии останавливают вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 50-55 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Кстати, индикатор на торце кулера информирует о том, вращаются ли вентиляторы. Микросхемы памяти охлаждаются основной пластиной вместе с ядром (она сделана из медного сплава), а силовые транзисторы охлаждаются дополнительной пластиной, прикрученной ко второму радиатору. На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы), а также служит дополнительным радиатором для PCB (напротив GPU установлена медная пластина, прижимающаяся к PCB с оборотной стороны). СО оснащена подсветкой, цветом которой можно управлять с помощью вышеуказанной утилиты, на оборотной стороне карты имеется подсветка логотипа серии Aorus. После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 68 градусов, что является великолепным результатом для видеокарты такого уровня. |  |
 | |

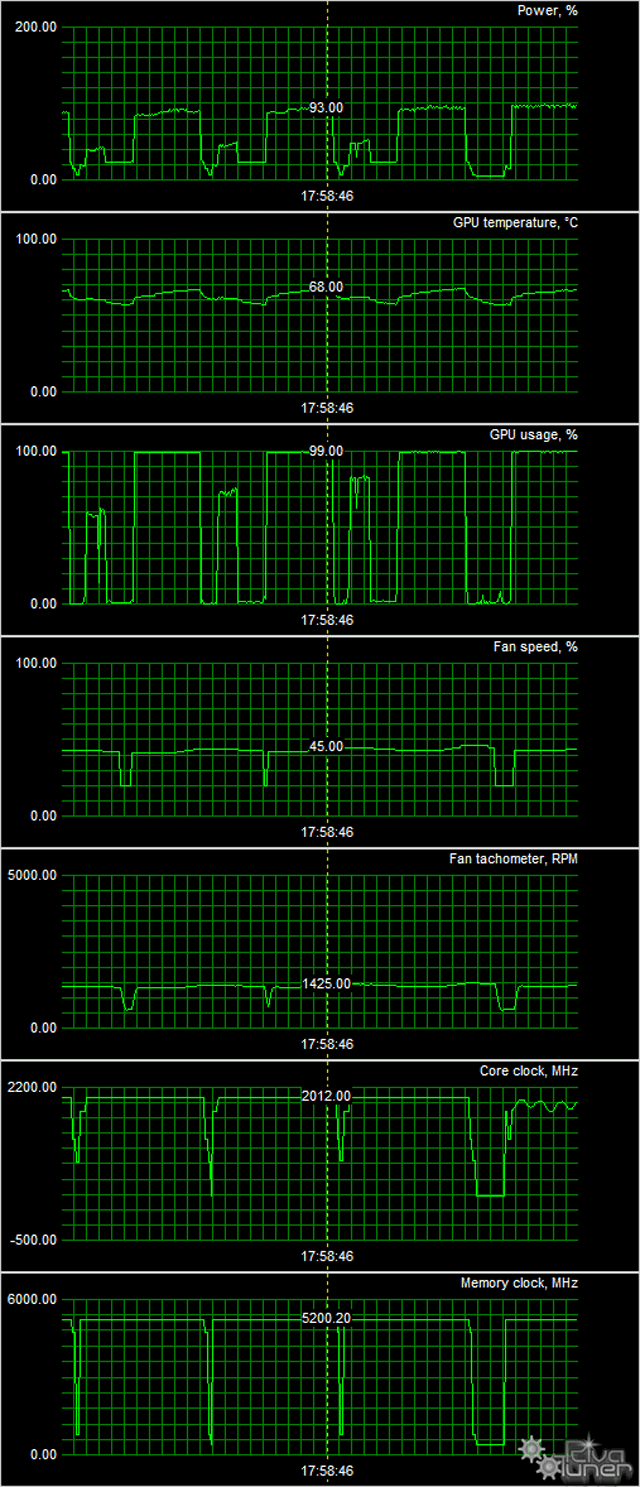

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
- Оценка градаций уровня шума выполняется по методике, описанной здесь:
- 28 дБА и менее: шум плохо различим уже на расстоянии одного метра от источника, даже при очень низком уровне фонового шума. Оценка: шум минимальный.
- от 29 до 34 дБА: шум различим уже с двух метров от источника, но не особо обращает на себя внимания. С таким уровнем шума вполне можно мириться даже при долговременной работе. Оценка: шум низкий.
- от 35 до 39 дБА: шум уверенно различается и заметно обращает на себя внимание, особенно в помещении с низким уровнем шума. Работать с таким уровнем шума можно, но спать будет затруднительно. Оценка: шум средний.
- 40 дБА и более: такой постоянный уровень шума уже начинает раздражать, от него быстро устаешь, появляется желание выйти из комнаты или выключить прибор. Оценка: шум высокий.
В режиме простоя в 2D температура составляла 38 °C, вентиляторы не работали. Шум был равен фоновому — 18,0 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 54-55 °C, вентиляторы временами включались, частота вращения была не выше 800 оборотов в минуту. Уровень шума составлял 21,0 дБА.
В режиме максимальной нагрузки в 3D температура достигала 68 °C. Вентиляторы при этом раскручивались до 1425 оборотов в минуту, шум вырастал до 29,5 дБА, так что данную СО можно считать не слишком шумной (шум низкий).

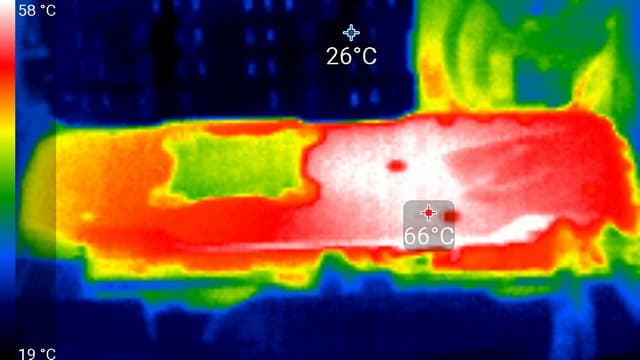

Термоснимок
Максимальный нагрев 68 °С — на печатной плате с краю под пластиной с обратной стороны. На фотографии цифры меньше, так как снято с большего расстояния. Радиатор с обратной стороны печатной платы над GPU холодный на фотографиях, так как отражает измерения.

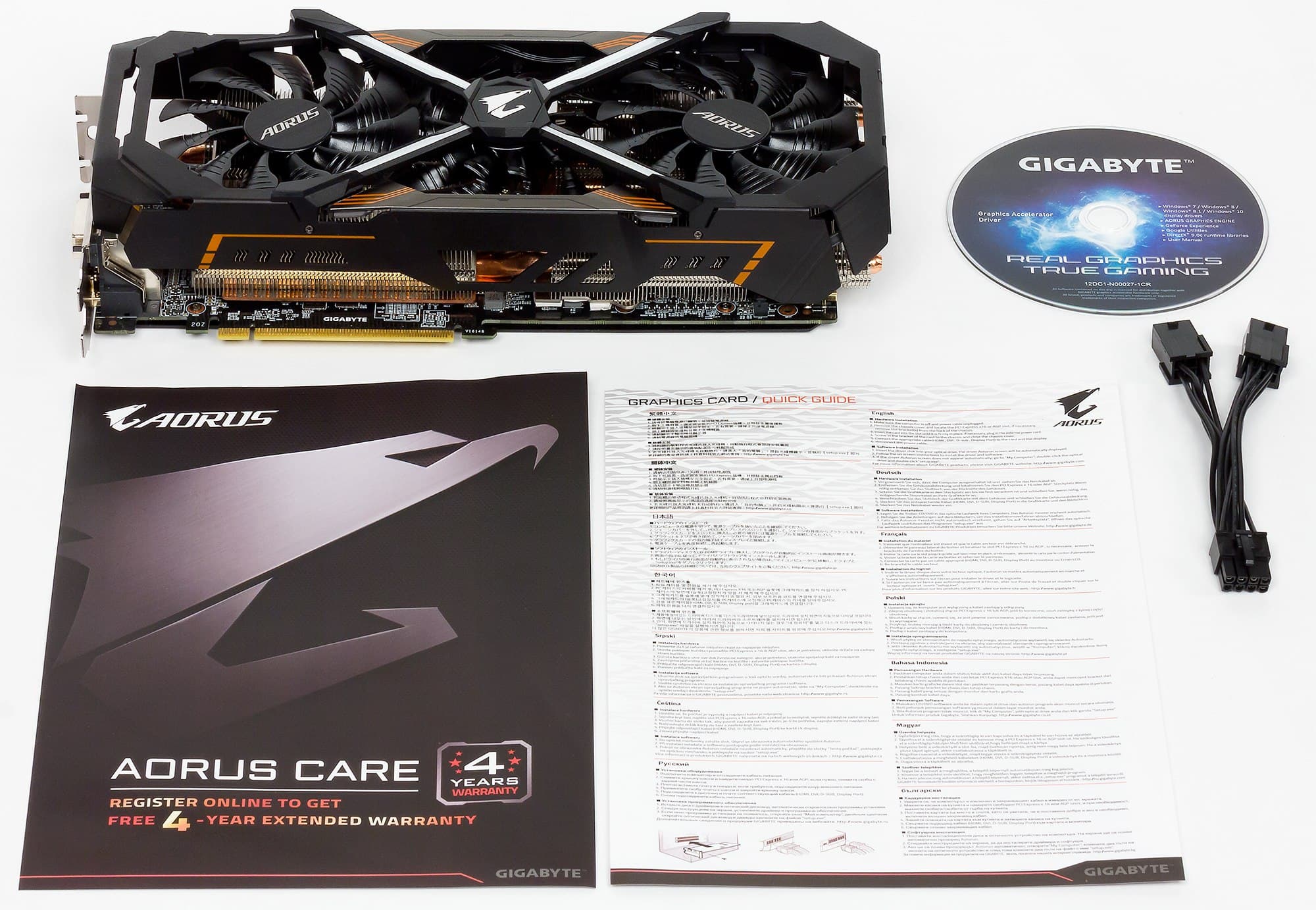

| Комплектация | |
|---|---|
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания. |  |
| Упаковка | |
|---|---|
 |  |

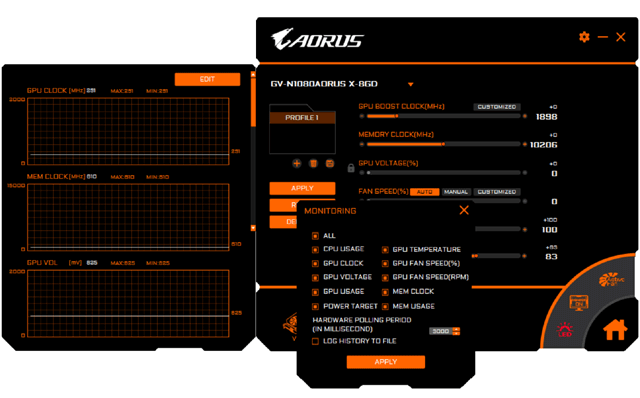

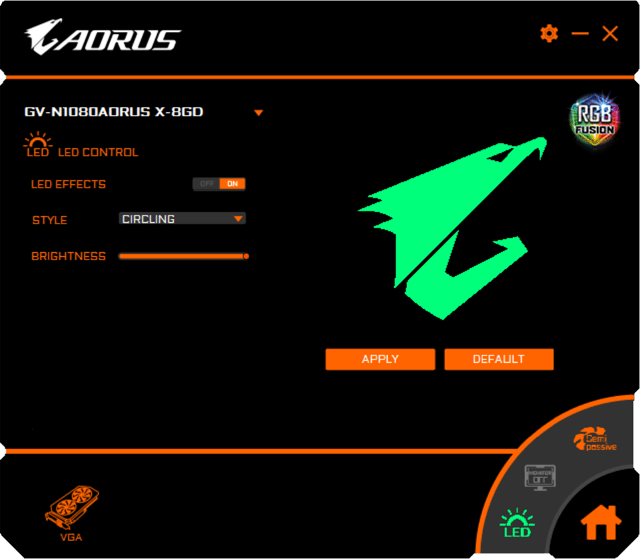

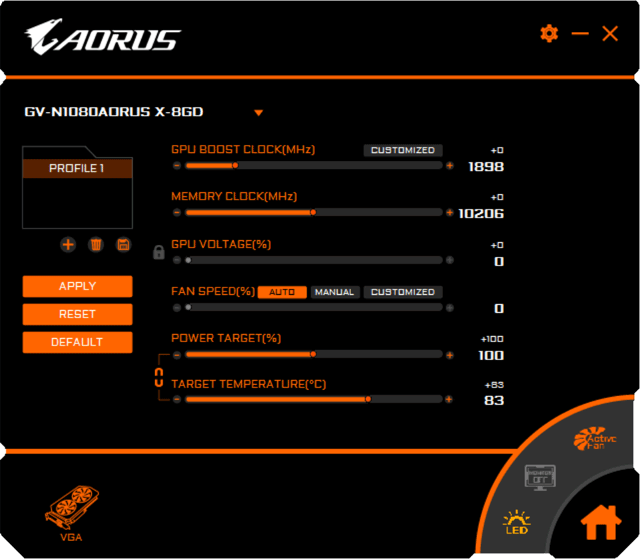

Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 10 Pro 64-битная; DirectX 12;
- монитор Samsung U28D590D (28″);
- драйверы AMD версии Crimson Edition 17.2.2;
- драйверы Nvidia версии 378.66;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- Fallout 4 (Bethesda Games Studios/Bethesda Softworks, DirectX 11)
- Rise Of The Tomb Raider (Nixxes Software/Square Enix, DirectX 12)
- Grand Theft Auto V (Rockstar Games/Rockstar Games, DirectX 11)
- The Witcher 3: Wild Hunt (CD Projekt RED, DirectX 11)
- BattleField 1 (EA Digital Illusions CE/Electronic Arts, DirectX 12)
- Tom Clancy's The Division (Ubisoft Massive/Ubisoft, DirectX 11)
- Deus Ex: Mankind Divided (Eidos Montreal/Square Enix, DirectX 12)
- Far Cry Primal (Ubisoft/Ubisoft, DirectX 11)
- Hitman (2016) (IO Interactive/Square Enix, DirectX 12)
- Ashes Of The Singularity (Oxide Games,Stardock Entertainment/Stardock Entertainment, DirectX 12)
Результаты тестов: сравнение производительности
- Fallout 4
- Rise Of The Tomb Raider
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- BattleField 1
- Tom Clancy's The Division
- Deus Ex: Mankind Divided
- Far Cry Primal
- Hitman (2016)
- Ashes Of The Singularity
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1080 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | конец марта 2017 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 02 | GTX 1080 Ti 11 ГБ, 1480—1885/11000 | 5240 | 979 | 53500 |
| 03 | Gigabyte Aorus GeForce GTX 1080 (8 ГБ), 1784—2050/10400 | 4550 | 1083 | 42000 |
| 04 | GTX 1080 8 ГБ, 1607—1885/10000 | 4200 | 1019 | 41200 |
| 06 | GTX 980 Ti 6 ГБ, 1000—1075/7000 | 3330 | 925 | 36000 |
| 07 | R9 Fury X 4 ГБ, 1050/1050/1000 | 3080 | 1081 | 28500 |
Комментарий к Рейтингам iXBT.com
Повышеные частоты работы подняли производительность ускорителя Gigabyte в среднем на 8,3%, и он ожидаемо занял второе место в рейтинге в своей группе (первое безусловно принадлежит GTX 1080 Ti).
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | конец марта 2017 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 19 | Gigabyte Aorus GeForce GTX 1080 (8 ГБ), 1784—2050/10400 | 1083 | 4550 | 42000 |
| 20 | R9 Fury X 4 ГБ, 1050/1050/1000 | 1081 | 3080 | 28500 |
| 22 | GTX 1080 8 ГБ, 1607—1885/10000 | 1019 | 4200 | 41200 |
| 24 | GTX 1080 Ti 11 ГБ, 1480—1885/11000 | 979 | 5240 | 53500 |
| 25 | GTX 980 Ti 6 ГБ, 1000—1075/7000 | 925 | 3330 | 36000 |
Комментарий к Рейтингам полезности
Несмотря на то, что стоимость Gigabyte Aorus GeForce GTX 1080 выше, чем у среднестатистического GTX 1080 (на момент написания материала), его повышенная производительность перевесила, и данный ускоритель занял первое место в рейтинге полезности в своей группе. Таким образом, если выбирать из топовых ускорителей, приобретение рассмотренной карты Gigabyte будет наиболее оправданным (разумеется, для тех, кто готов потратить на видеокарту порядка 40 000 ).
Gigabyte Aorus GeForce GTX 1080 Xtreme Edition 8G (8 ГБ) — один из лучших (на момент написания материала) вариантов топового однопроцессорного ускорителя, уступающего лишь более дорогому GTX 1080 Ti. Карта Gigabyte демонстрирует производительность в среднем на 8.3% выше, чем референсный GTX 1080, имеет не слишком шумную систему охлаждения, приятную (и полезную) подсветку на кулере для любителей моддинга, а также отлично подойдет любителям разгона, позволяя гибко и максимально эффективно регулировать и частоты, и напряжения. Данный ускоритель полностью готов для работы совместно с устройствами VR. По поводу дополнительного ручного разгона заметим, что подобные изыскания интересны лишь очень малому проценту пользователей, поэтому отдельного изучения этого вопроса мы не проводили. Ускоритель и так прилично разогнан «из коробки». Особо выделим тот факт, что производитель предоставляет на данный ускоритель 4-летнюю гарантию. Для ее активации требуется зарегистрировать купленный ускоритель на сайте Gigabyte.
Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже, они постоянно меняются!).
В номинации «Оригинальный дизайн» (за март 2017 года)
награду получила карта:
- Gigabyte Aorus GeForce GTX 1080 Xtreme Edition 8G 8 ГБ 256-битной GDDR5X
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| GTX 1080 — 36500 руб. (на 10.05.17) | GTX 1080 Ti — 48000 руб. (на 10.05.17) |
| GTX 1080 — 36500 руб. (на 10.05.17) | GTX 980 Ti — 35000 руб. (на 10.05.17) |
| GTX 1080 — 36500 руб. (на 10.05.17) | R9 FuryX — 32000 руб. (на 10.05.17) |
| Gigabyte Aorus GeForce GTX 1080 Xtreme Edition 8G (8 ГБ) — | GTX 1080 — 36500 руб. (на 10.05.17) |
