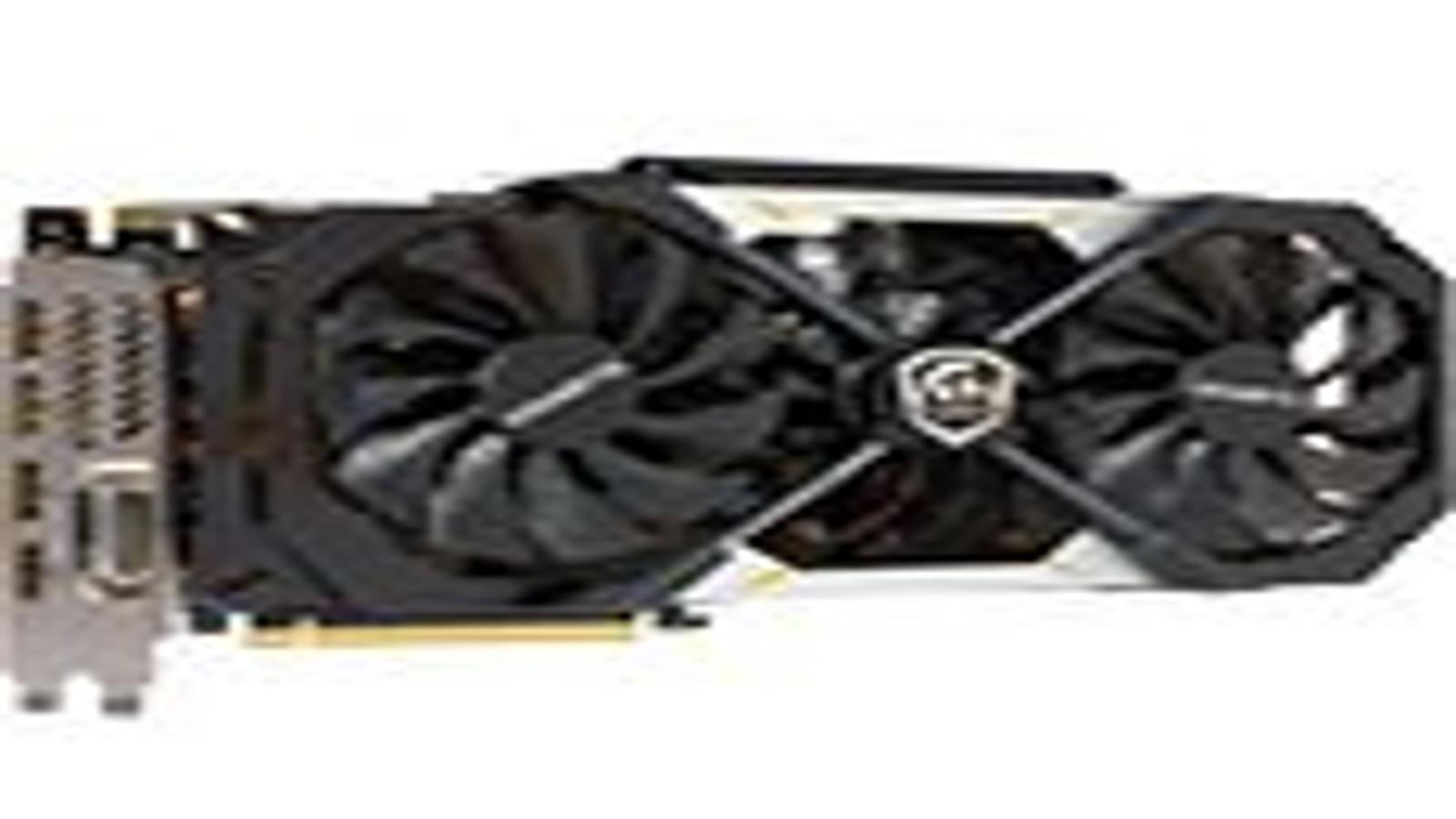

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte GeForce GTX 1070 Xtreme Gaming 8 ГБ 256-битной GDDR5
Сведения о производителе: Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.)); Gigazone International (корпуса, блоки питания и системы охлаждения для ПК, мониторы (торговая марка Envision)); G-Style Co (производство ноутбуков и планшетных ПК). Производство на Тайване и в Китае.
Устройство(а)
| Gigabyte GeForce GTX 1070 Xtreme Gaming 8 ГБ 256-битной GDDR5 (P/N 4 719331 323356) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1070 (GP104) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1695—2075 | 1507—1797 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2042 (8168) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 15 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 1920 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 120 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 295×125×55 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 158 | 151 |
| В режиме 2D, Вт | 37 | 42 | |
| В режиме «сна», Вт | 16 | 21 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 20,5 |
| В режиме 2D (просмотр видео), дБА | 20,0 | 20,5 | |
| В режиме максимального 3D, дБА | 24,0 | 25,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|

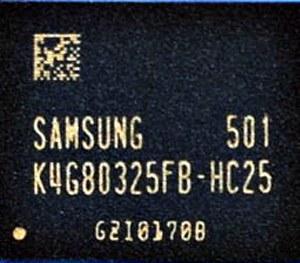

Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

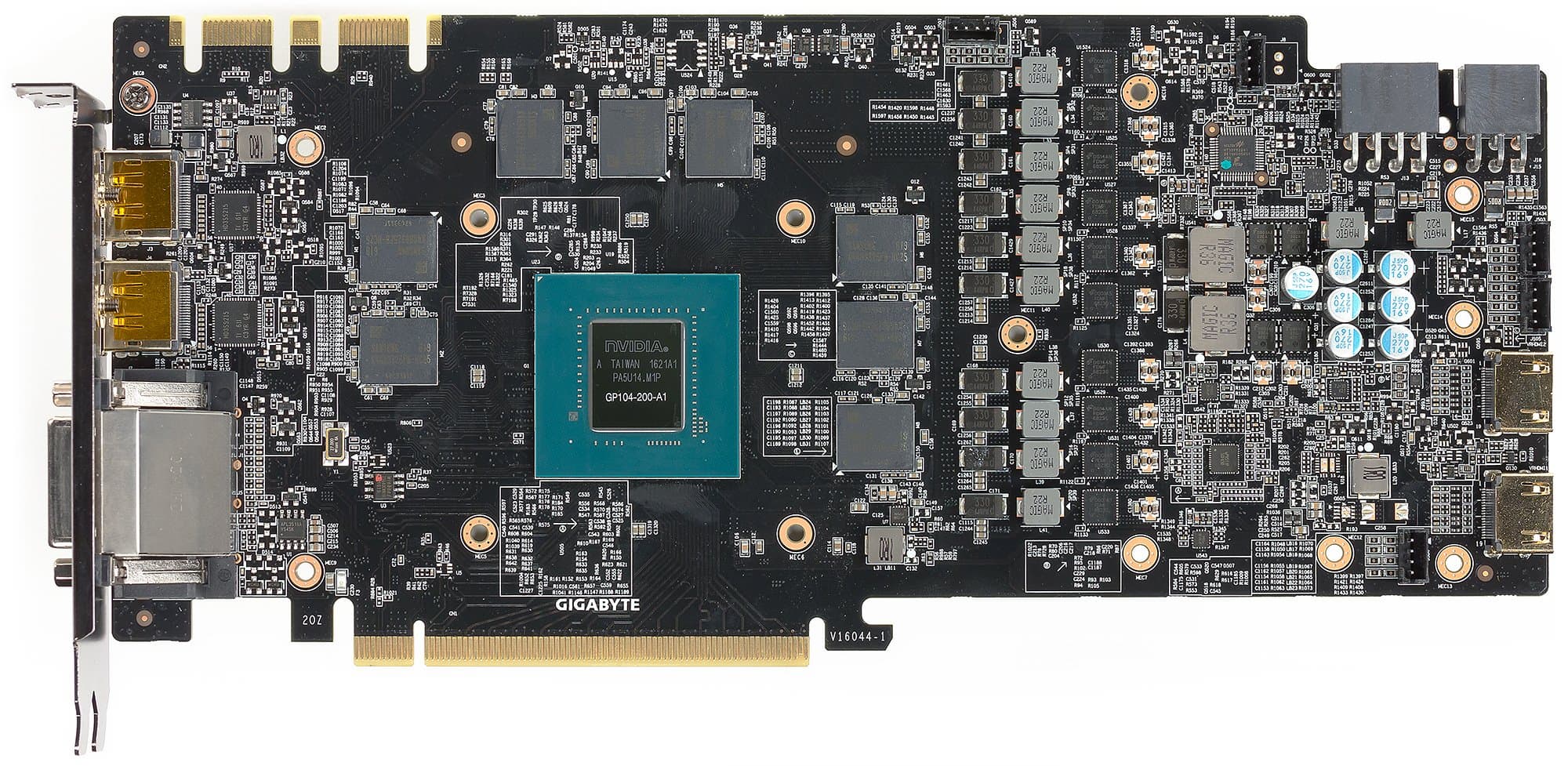

| Вид спереди | |

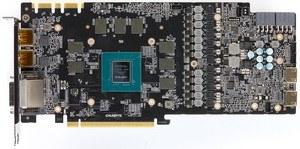

| Gigabyte GeForce GTX 1070 Xtreme Gaming 8 ГБ 256-битной GDDR5 | Gigabyte GeForce GTX 1080 Xtreme Gaming 8 ГБ 256-битной GDDR5 |
 |  |

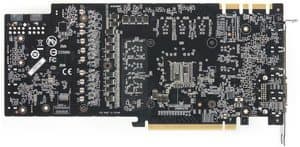

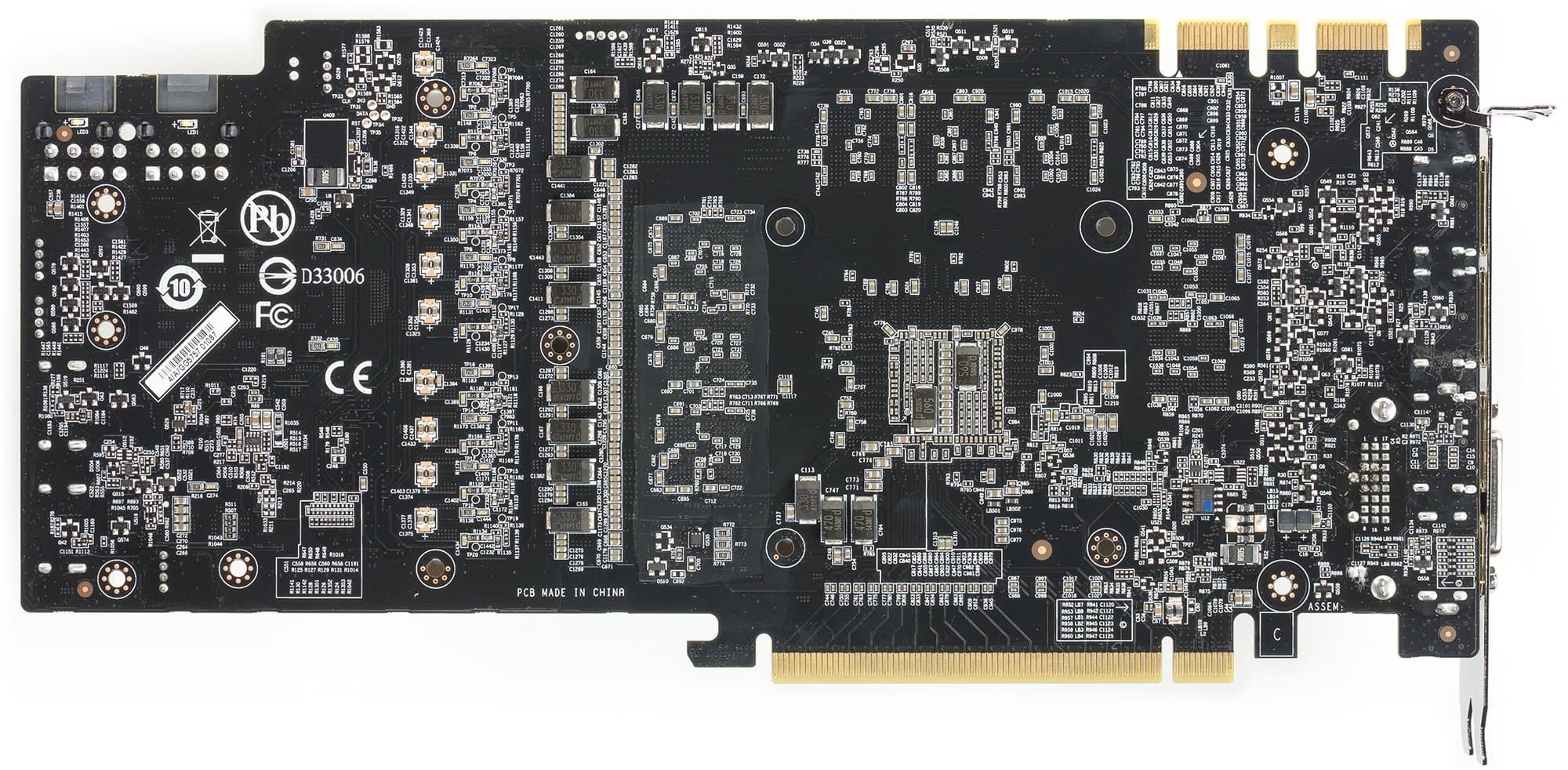

| Вид сзади | |

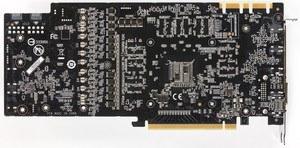

| Gigabyte GeForce GTX 1070 Xtreme Gaming 8 ГБ 256-битной GDDR5 | Gigabyte GeForce GTX 1080 Xtreme Gaming 8 ГБ 256-битной GDDR5 |
 |  |
В данном случае имеет смысл сравнить с GTX 1080 той же серии Xtreme Gaming: фотографии прекрасно демонстрируют, что перед нами практически та же печатная плата, и в материале по той карте я уже говорил, что PCB значительно переделана и отличается от эталонного дизайна.
Система питания имеет 10 фаз для GPU и 2 фазы для памяти, что дает возможность регулировать вольтажи с очень малым шагом для достижения максимального оверклокинга при сохранении стабильной работоспособности и защите элементов от перегорания. Преобразователь питания управляется цифровым контроллером uP9511P производства uPI Semiconductor. Ускоритель поддерживает функцию мониторинга, за которую отвечает контроллер Holtek HT32F52241 на базе микроконтроллера ARM Cortex -M0+. Стоит упомянуть и технологию производства PCB — Ultra Durable, которая подразумевает двойные медные слои и набор высококачественных дросселей и твердотельных конденсаторов. Все это снижает нагрев карты, а также должно препятствовать возникновению свиста катушек при работе ускорителя (традиционный бич компьютерных плат с большими токами).
У данного ускорителя прилично повышены (на 15%) частоты работы относительно стандартных параметров референс-карты, что может обеспечить прирост производительности в районе 10%-15% в зависимости от разрешения и режима работы.

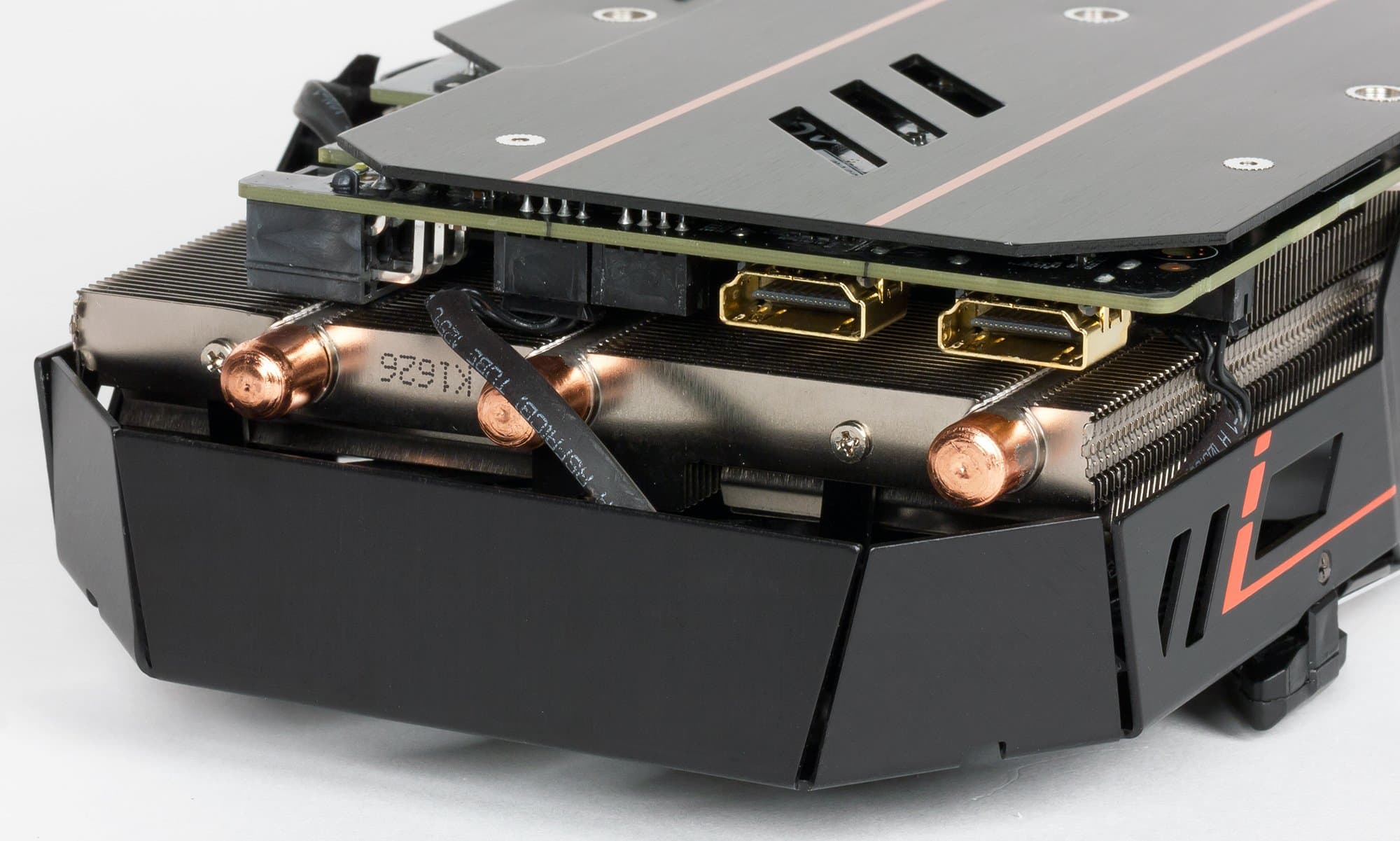

Основной набор видеовыходов здесь стандартен, однако в хвостовой части карты можно увидеть 2 дополнительных выхода HDMI. К ним подключаются кабели устройств VR (виртуальной реальности), поэтому данный ускоритель полностью готов для работы совместно с очками VR (а его производительность вполне достаточна для такой работы).
| Система охлаждения | |
|---|---|

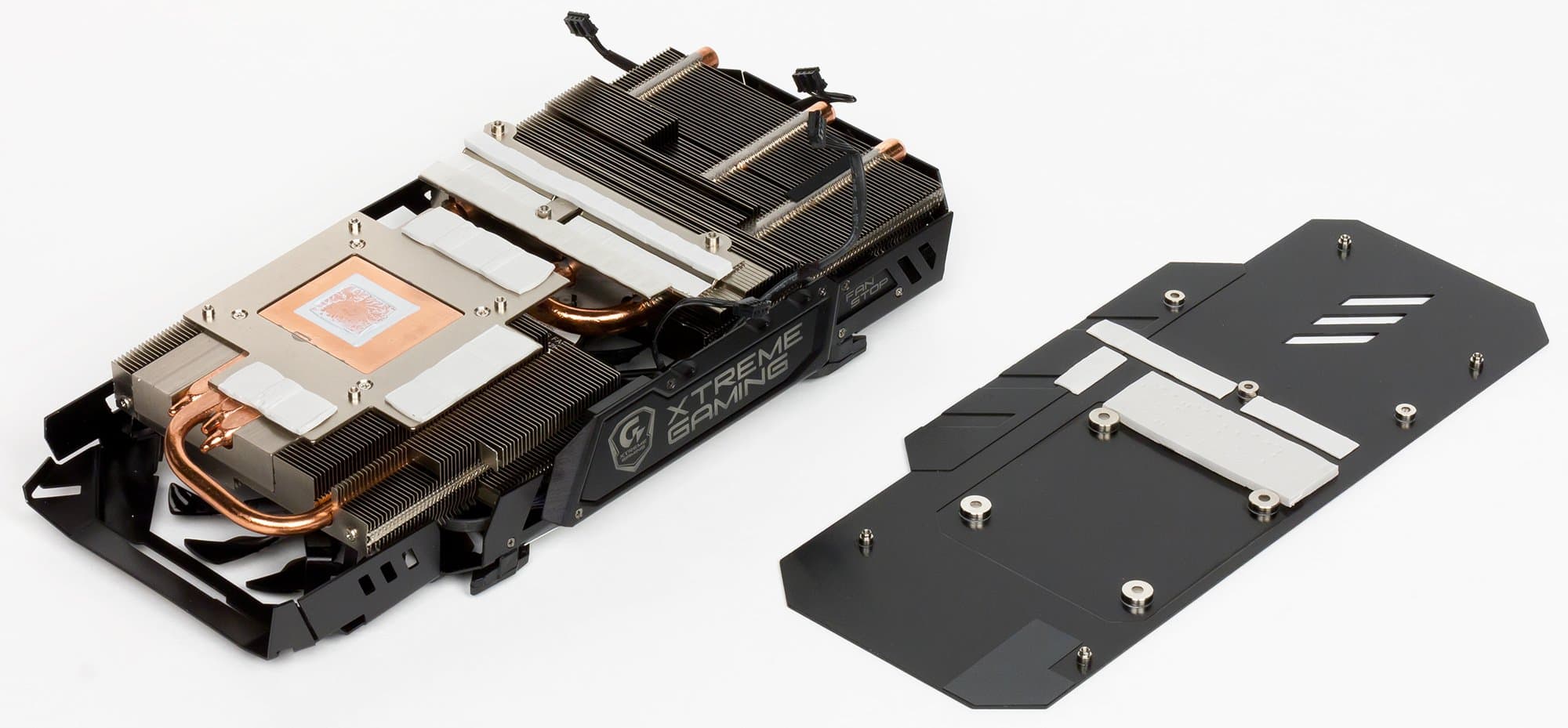

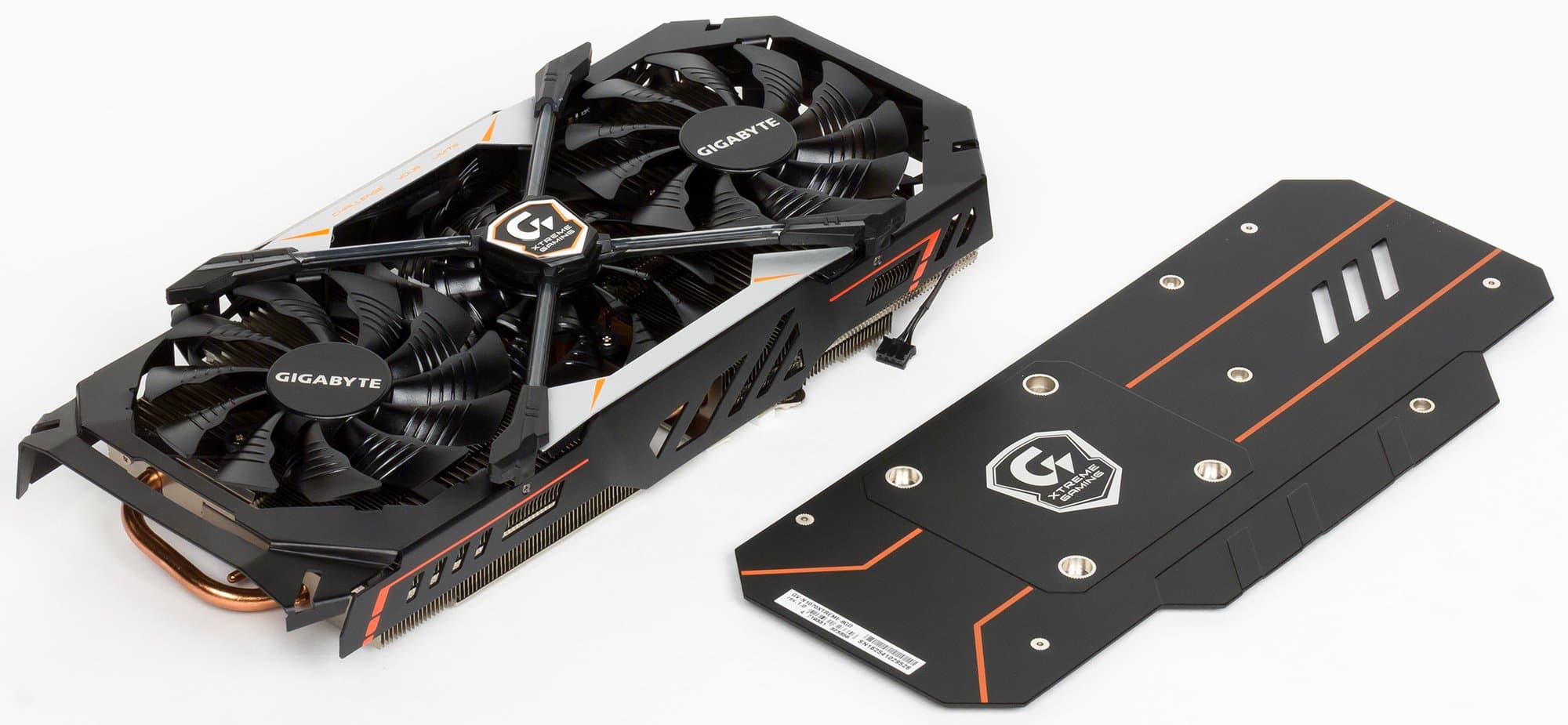

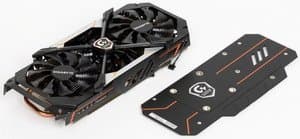

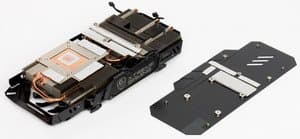

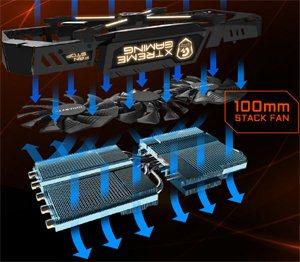

Перед нами кулер серии WindForce. Главной его частью являются два массивных пластинчатых никелированных радиатора, соединенные между собой тепловыми трубками, впрессованными в основание, которые обеспечивают равномерное распределение тепла по ребрам радиаторов. Поверх радиаторов установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Эти вентиляторы (Gigabyte называет их Stack Fan) не только имеют особый профиль лопастей, но и располагаются в разных плоскостях, при этом средний вентилятор вращается в противоположном направлении (в результате возникает эффект «шестеренок»). По словам производителя, это позволяет резко увеличить КПД охлаждения радиаторов. Следует также напомнить, что кулеры WindForce останавливают вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 50-55 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются (кстати, об этом информирует индикатор на торце кулера). Микросхемы памяти охлаждаются пластиной основного радиатора (вместе с ядром), а к силовым транзисторам прижата пластина второго радиатора. На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы). СО оснащена подсветкой, цветом которой можно управлять с помощью вышеуказанной утилиты. После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 62 градусов, что является великолепным результатом для видеокарты такого уровня. |  |
 | |
 | |

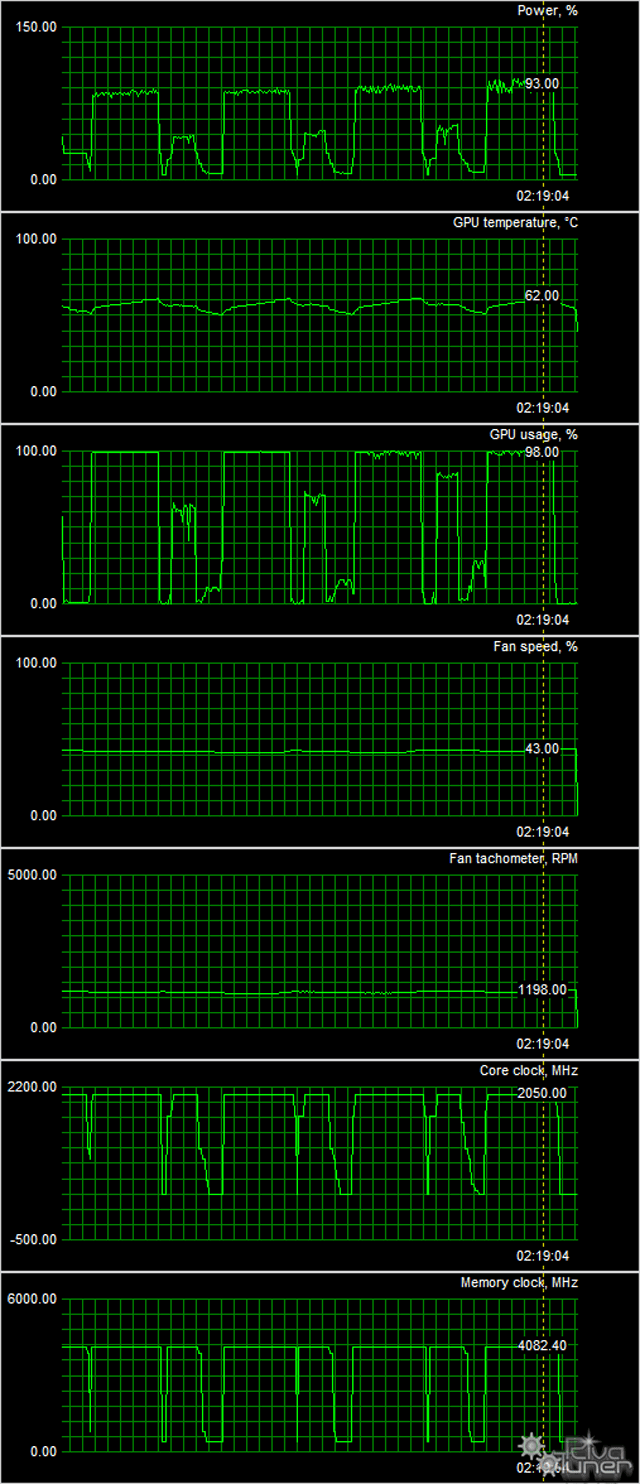

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 34 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 41 °C, вентиляторы так и не включались. Соответственно, уровень шума не изменялся и по-прежнему составлял 20,0 дБА.
В режиме максимальной нагрузки в 3D температура достигала 62 °C. Вентиляторы при этом раскручивались всего лишь до 1198 оборотов в минуту, а шум вырастал до 24,0 дБА, поэтому можно считать данную СО практически бесшумной и уж во всяком случае очень тихой.

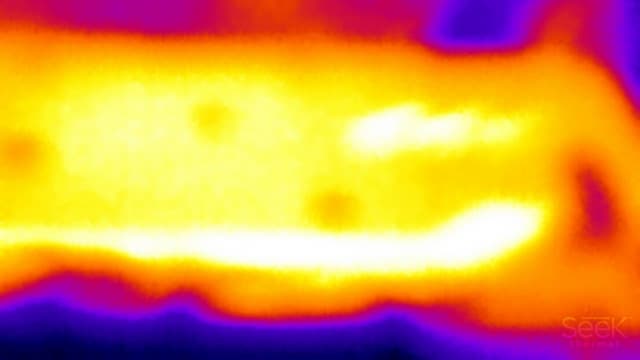

Термоснимок
На тыльной стороне платы — пластина, мешающая локализовать максимально нагретую область.
| Комплектация | |
|---|---|

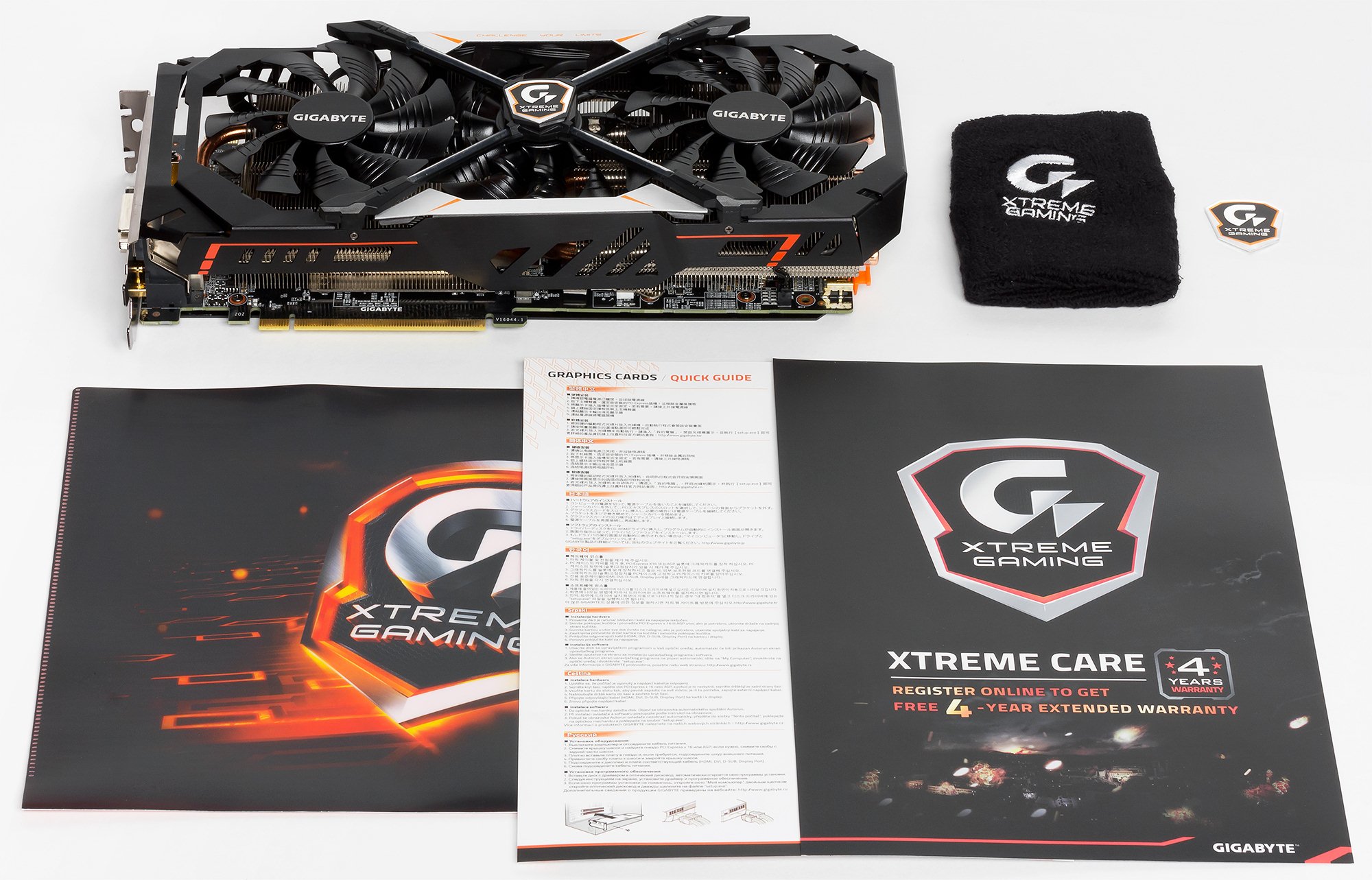

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. У карты Gigabyte комплект включает базовый плюс бонусы в виде манжеты для защиты запястья и фирменной наклейки. |  |
| Упаковка | |
|---|---|
 |  |

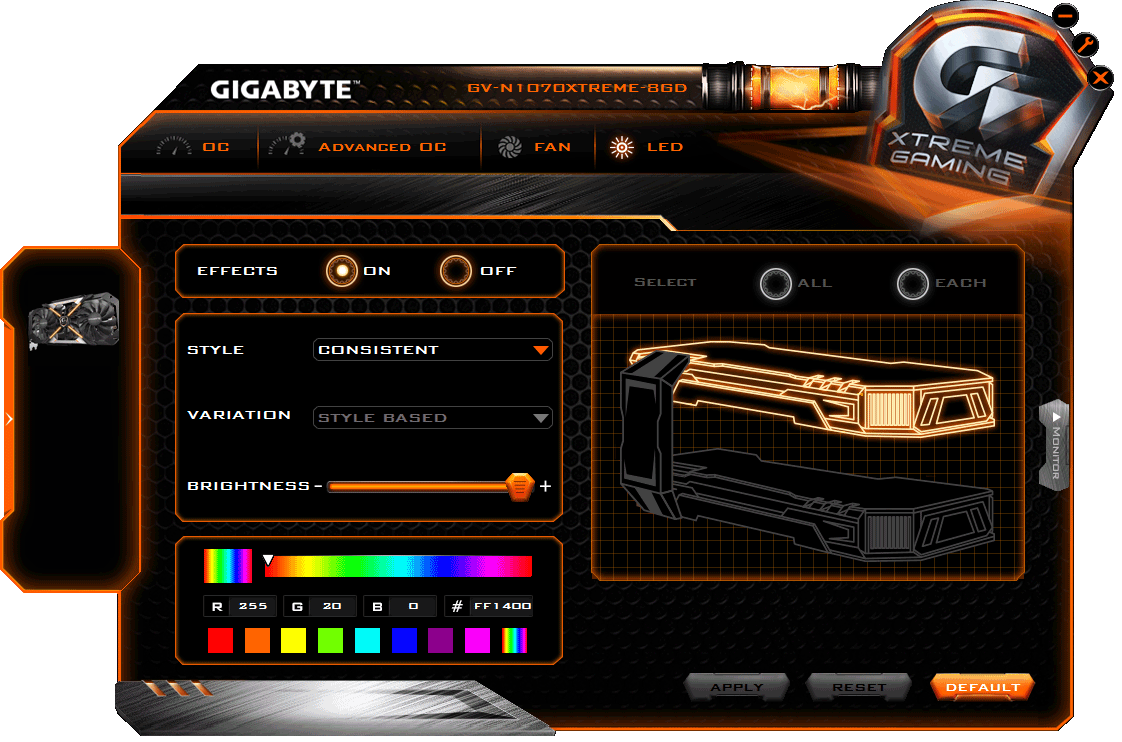

Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 10 Pro 64-битная; DirectX 12;
- монитор Samsung U28D590D (28″);
- драйверы AMD версии Crimson Edition 16.8.2;
- драйверы Nvidia версии 372.54;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- Fallout 4 (Bethesda Games Studios/Bethesda Softworks)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)
- Far Cry Primal (Ubisoft/Ubisoft)
- Hitman (2016) (IO Interactive/Square Enix)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- Fallout 4
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- Tom Clancy’s Rainbow Six: Siege
- Far Cry Primal
- Hitman (2016)
- Все разрешения на одной странице, No AA, No AF
- Все разрешения на одной странице, АА SMAA/SSAA 1.2 и AF 16x
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1070 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | начало октября 2016 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 01 | GTX 1080 8 ГБ, 1607—1885/10000 | 3050 | 409 | 745 |
| 02 | Gigabyte GTX 1070 Xtreme 8 ГБ, 1695—2075/8168 | 2840 | 512 | 555 |
| 03 | GTX Titan X 12 ГБ, 1000—1075/7000 | 2680 | 214 | 1250 |
| 04 | GTX 1070 8 ГБ, 1507—1797/8000 | 2540 | 510 | 498 |
| 05 | R9 Fury X 4 ГБ, 1050/1050/1000 | 2490 | 404 | 616 |
| 06 | GTX 980 Ti 6 ГБ, 1000—1075/7000 | 2490 | 438 | 569 |
Комментарий к Рейтингам iXBT.com
Как и ожидалось, повышеные частоты работы прилично подняли производительность ускорителя Gigabyte — в среднем на 11,5% относительно рефернсной карты. В итоге он едва не догнал по скорости GTX 1080 и легко обошел GTX Titan X.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | начало октября 2016 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 16 | Gigabyte GTX 1070 Xtreme 8 ГБ, 1695—2075/8168 | 512 | 2840 | 555 |
| 17 | GTX 1070 8 ГБ, 1507—1797/8000 | 510 | 2540 | 498 |
| 23 | GTX 980 Ti 6 ГБ, 1000—1075/7000 | 438 | 2490 | 569 |
| 24 | GTX 1080 8 ГБ, 1607—1885/10000 | 409 | 3050 | 745 |
| 26 | R9 Fury X 4 ГБ, 1050/1050/1000 | 404 | 2490 | 616 |
| 29 | GTX Titan X 12 ГБ, 1000—1075/7000 | 214 | 2680 | 1250 |
Комментарий к Рейтингам полезности
Правда, ускоритель Gigabyte не только быстрее, но и значительно дороже, чем среднестатистический GTX 1070 (на момент написания материала), и все же его повышенная производительность перевесила, и формально данный ускоритель занял первое место в рейтинге полезности в своей группе (по сути разделив его с базовым GTX 1070). Таким образом, если выбирать из топовых ускорителей, такая покупка выглядит абсолютно оправданной (разумеется, для тех, кто готов потратить на видеокарту порядка 35-40 тысяч рублей).
Gigabyte GeForce GTX 1070 Xtreme Gaming (8 ГБ) на момент написания материала — один из лучших вариантов очень быстрого однопроцессорного ускорителя, демонстрирующий производительность в среднем на 11,5% выше, чем референсный GTX 1070, и подобравшийся по скорости совсем близко к флагману GTX 1080. Карта имеет очень тихую и при этом крайне эффективную систему охлаждения, приятную (и полезную) подсветку на кулере, а также подойдет любителям разгона, позволяя гибко регулировать и частоты, и напряжения. Данный ускоритель полностью готов для работы совместно с устройствами VR. По поводу дополнительного ручного разгона: память немного разгоняется, но уже выше 2200 (8800 МГц) начинаются проблемы, а вот разгон ядра при сохранении стабильной работы видеокарты возможен до 2105 МГц, при этом можно получить дополнительно еще 3%-4% производительности. Фактически, Gigabyte и так выжала из GPU все, что можно, поэтому данная карта — хороший вариант для тех, кто хочет иметь производительность выше, чем у GTX 1070, но не готов платить за GTX 1080. Наверняка возможен и более серьезный разгон этой карты, но экстремальный разгон с применением соответствующих средств интересен лишь очень малому проценту пользователей, поэтому детального изучения этого вопроса мы не проводили.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за октябрь 2016 года)
награду получила карта:
- Gigabyte GeForce GTX 1070 Xtreme Gaming 8 ГБ 256-битной GDDR5
