Видеоускоритель Asus GTX 950 2 ГБ (GTX950-2GD5)

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus GTX 950 2 ГБ 128-битной GDDR5 PCI-E (GTX950-2GD5)

Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.

Устройство(а)

Asus GTX 950 2 ГБ 128-битной GDDR5 PCI-E (GTX950-2GD5)
ПараметрЗначениеНоминальное значение (референс)
GPUGeForce GTX 950 (GM206)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1024—12271024—1277
Частота работы памяти (физическая (эффективная)), МГц1650 (6600)1650 (6600)
Ширина шины обмена с памятью, бит128
Число вычислительных блоков в GPU6
Число операций (ALU) в блоке128
Суммарное количество блоков ALU768
Число блоков текстурирования (BLF/TLF/ANIS)48
Число блоков растеризации (ROP)32
Размеры, мм220×110×35190×100×36
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт9092
В режиме 2D, Вт3135
В режиме «сна», Вт712
Уровень шумаВ режиме 2D, дБА20,520
В режиме 2D (просмотр видео), дБА20,520
В режиме максимального 3D, дБА21,532
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 1×DisplayPort 1.21×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2
Поддержка многопроцессорной работыSLI
Максимальное количество приемников/мониторов для одновременного вывода изображения34
Дополнительное питание: количество 8-контактных разъемовНетНет
Дополнительное питание: количество 6-контактных разъемовНет1
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 4 Гбит (по 2 на каждой стороне PCB).

Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1785 (7140) МГц.

Сравнение с эталонным дизайном (reference)

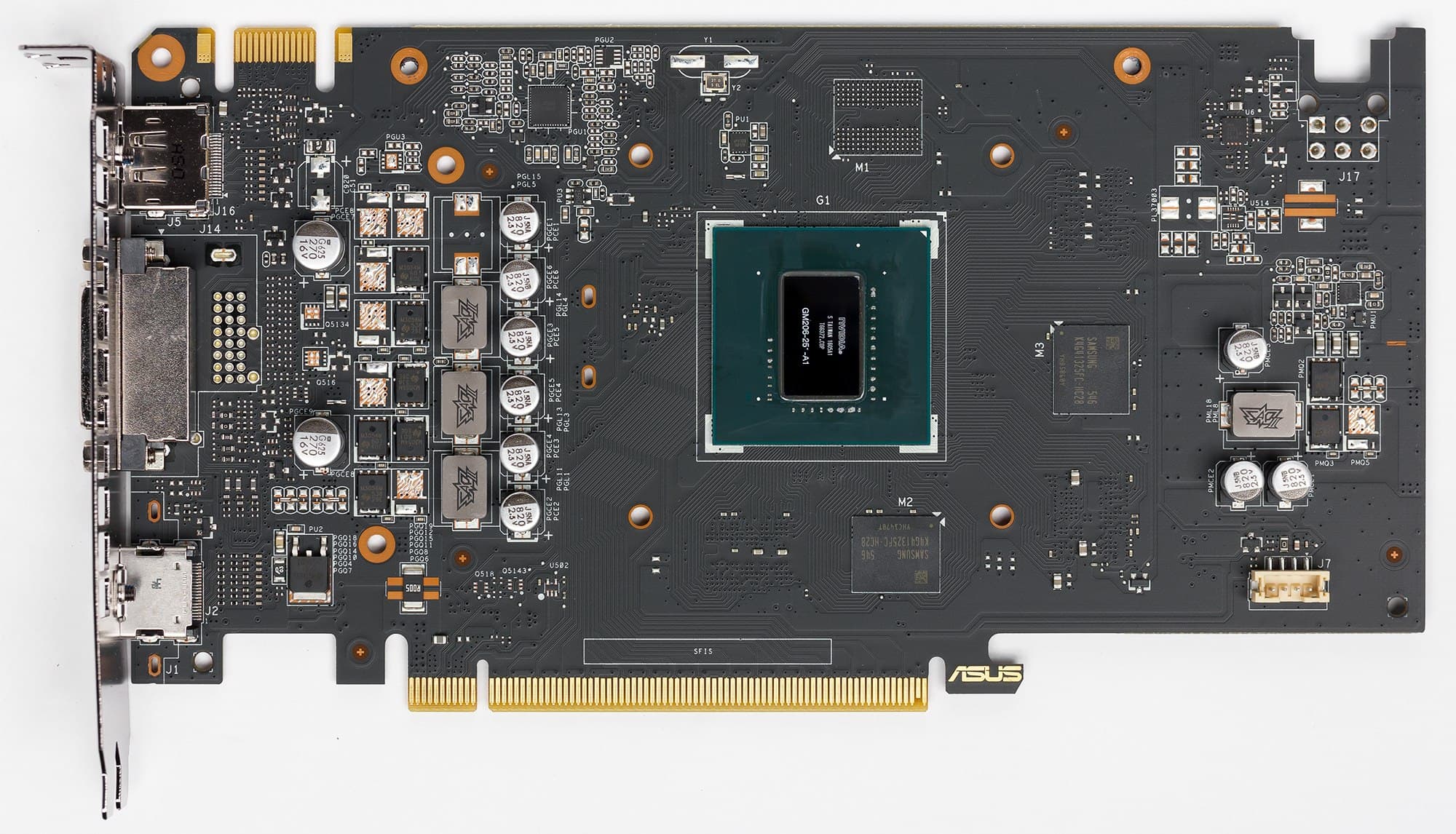

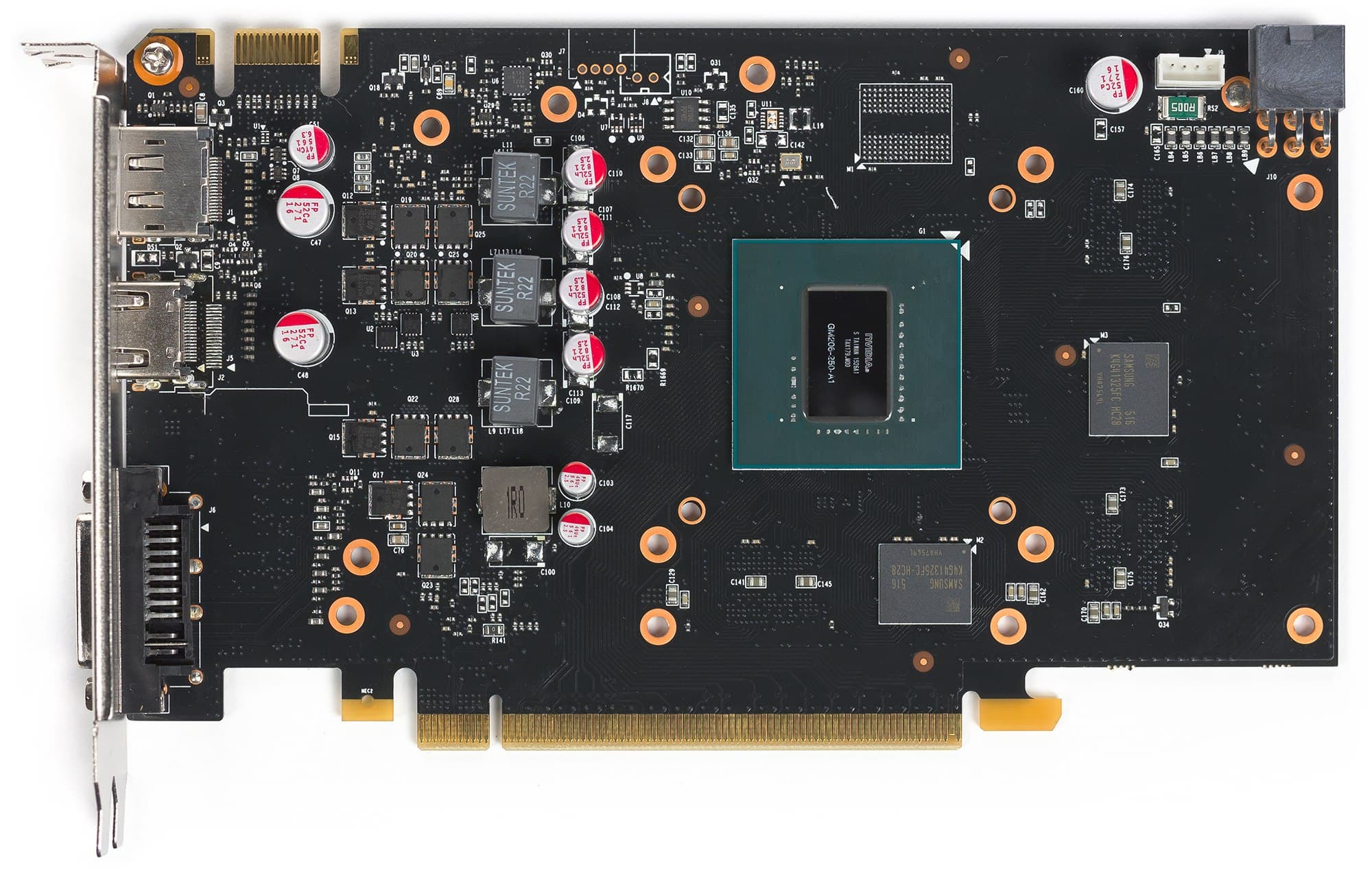

Вид спереди
Asus GTX 950 2 ГБ 128-битной GDDR5 PCI-E (GTX950-2GD5) Reference card Nvidia GeForce GTX 950

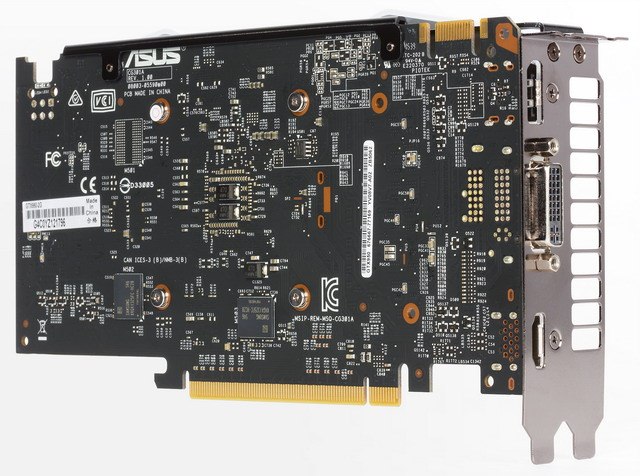

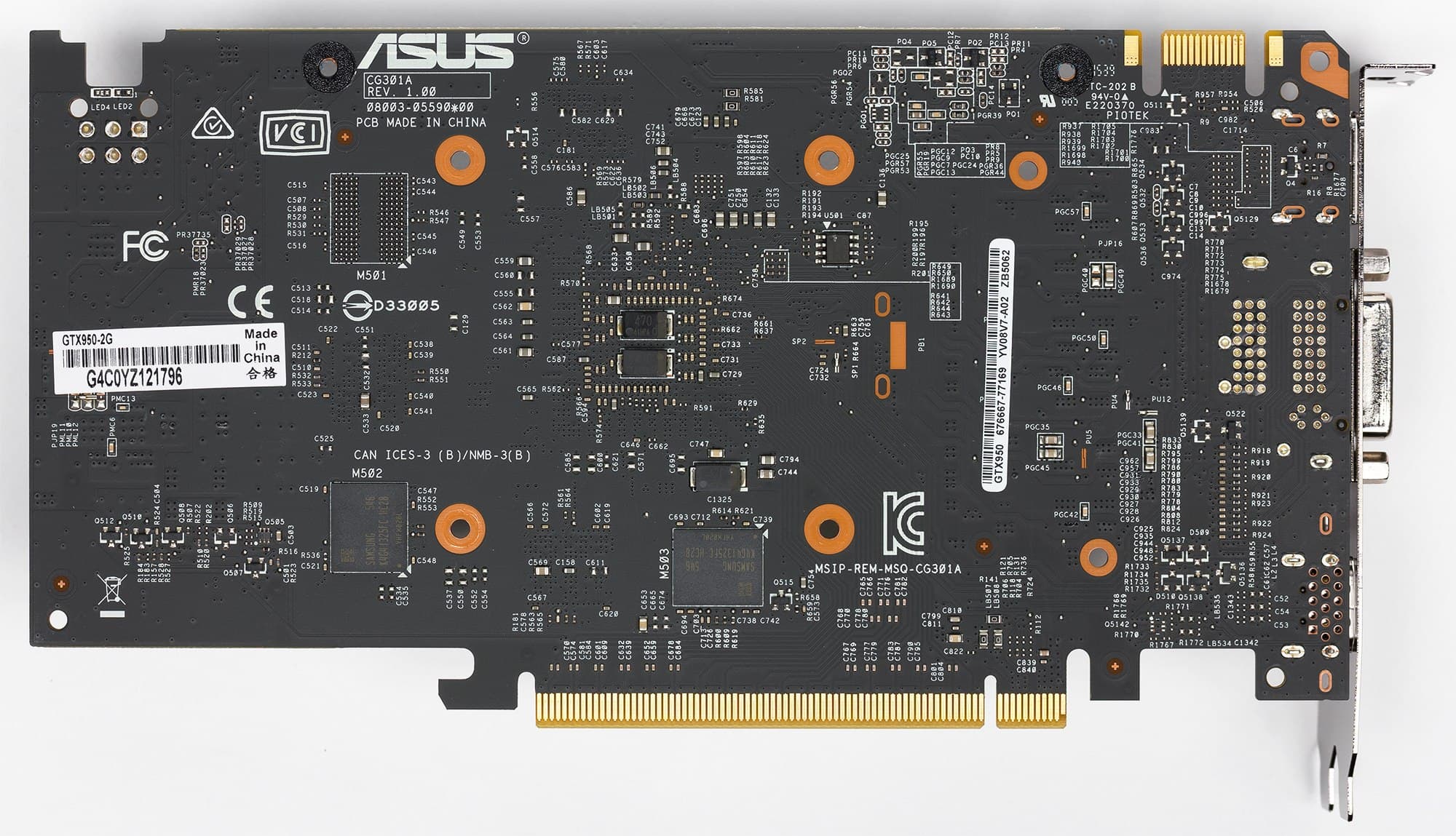

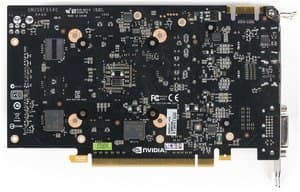

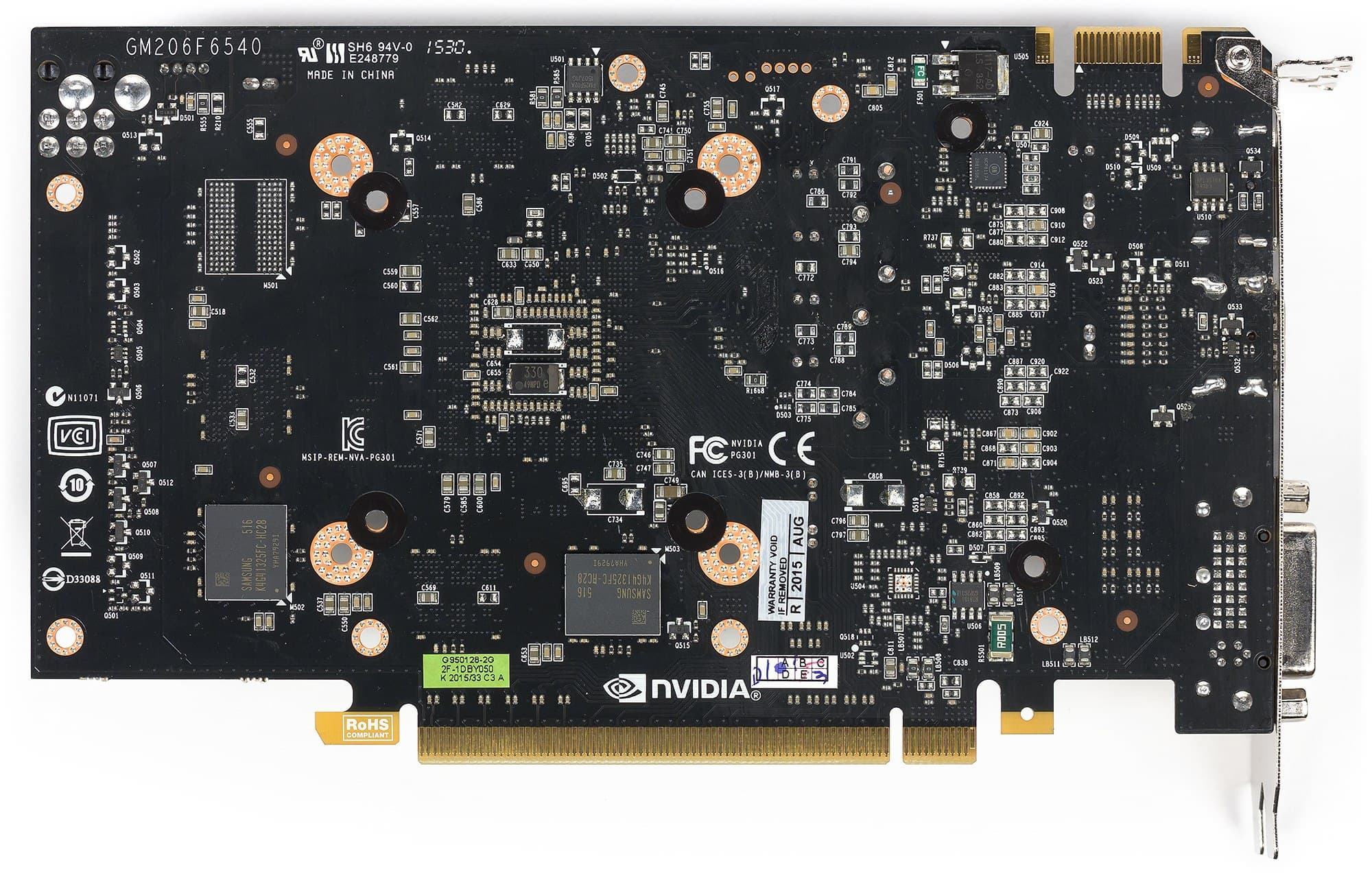

Вид сзади
Asus GTX 950 2 ГБ 128-битной GDDR5 PCI-E (GTX950-2GD5) Reference card Nvidia GeForce GTX 950

Печатная плата полностью повторяет PCB от ранее изученного нами ускорителя Asus Strix GTX 950. Разница лишь в упрощении системы питания, которая в данном случае работает по схеме 3+1 фаза, но тоже поддерживает технологию Super Alloy Power II, что вкупе с использованием специальных конденсаторов уменьшает энергопотребление и нагрев.

Система питания управляется цифровым контроллером uP1608TK производства uPI.

Частоты работы оставлены на номинальном уровне, что позволило отказаться от дополнительного питания вообще. Собственно, этим, а также кулером данный ускоритель и отличается от Strix-аналога. Ну и цена должна быть сильно ниже.

Система охлаждения

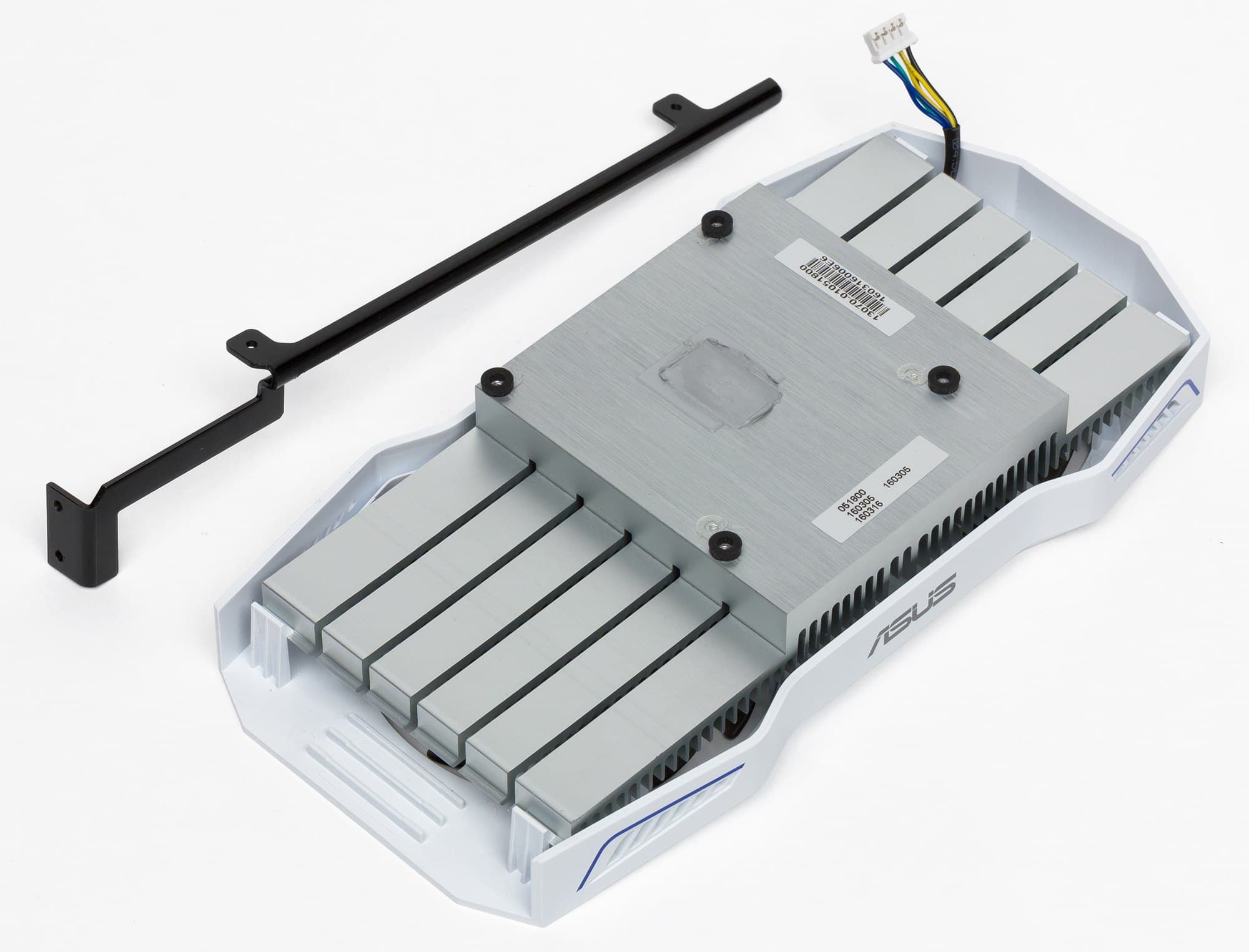

Главной частью кулера является простой пластинчатый радиатор из алюминиевого сплава. Никаких тепловых трубок и прочих усложнений. GPU потребляет не так много, тепловыделение невелико.

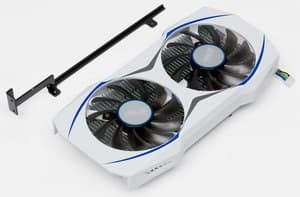

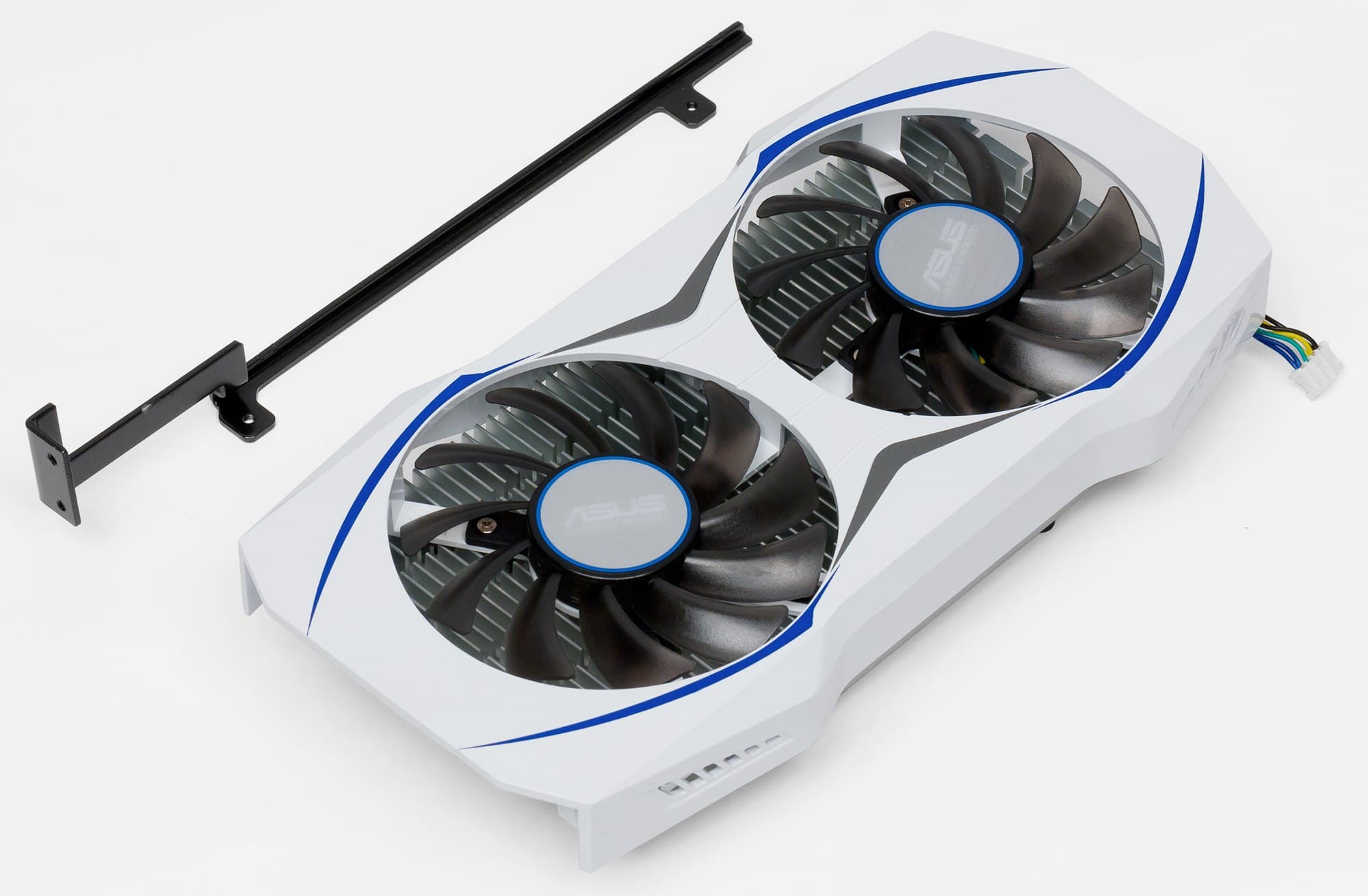

Сверху радиатора установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения.

Микросхемы памяти и силовые транзисторы не охлаждаются. Сверху установлено ребро, которое соединяется с торцевой частью PCB и обеспечивает жесткость видеокарты (предотвращая изгиб печатной платы).

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 64 градусов, что является хорошим результатом для видеокарты такого уровня.

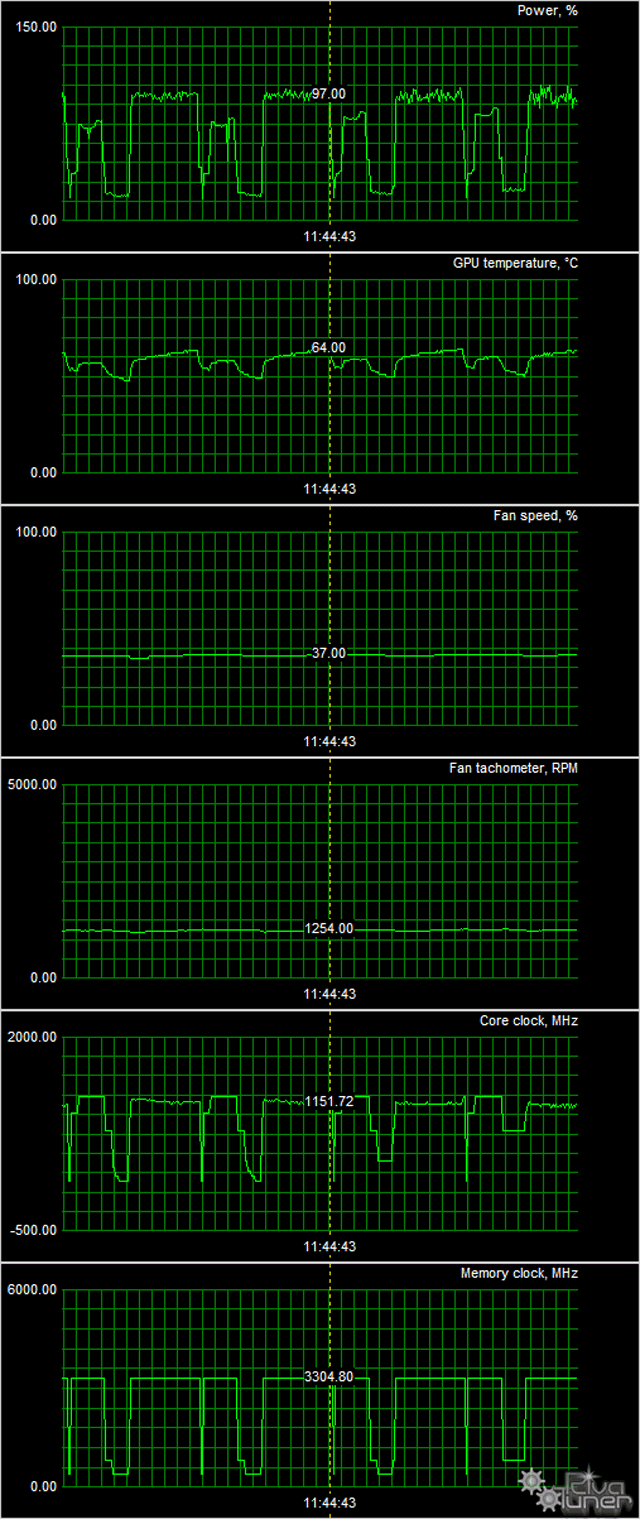

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 27 °C, вентиляторы работали на частоте 1090 оборотов в минуту. Шум был практически равен фоновому — 20,5 дБА.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 39 °C, вентиляторы работали на той же частоте 1090 оборотов в минуту, уровень шума по сути не изменялся.

В режиме максимальной нагрузки в 3D температура достигала 64 °C. Вентиляторы при этом раскручивались до 1254 оборотов в минуту, и шум вырастал лишь до 21,5 дБА, поэтому можно считать данную СО практически бесшумной.

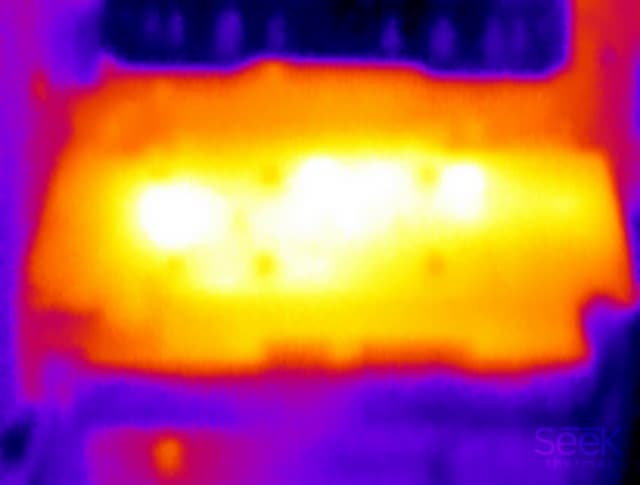

Термоснимок



Наибольшая температура — в районе GPU, а также в местах установки преобразователей напряжения.

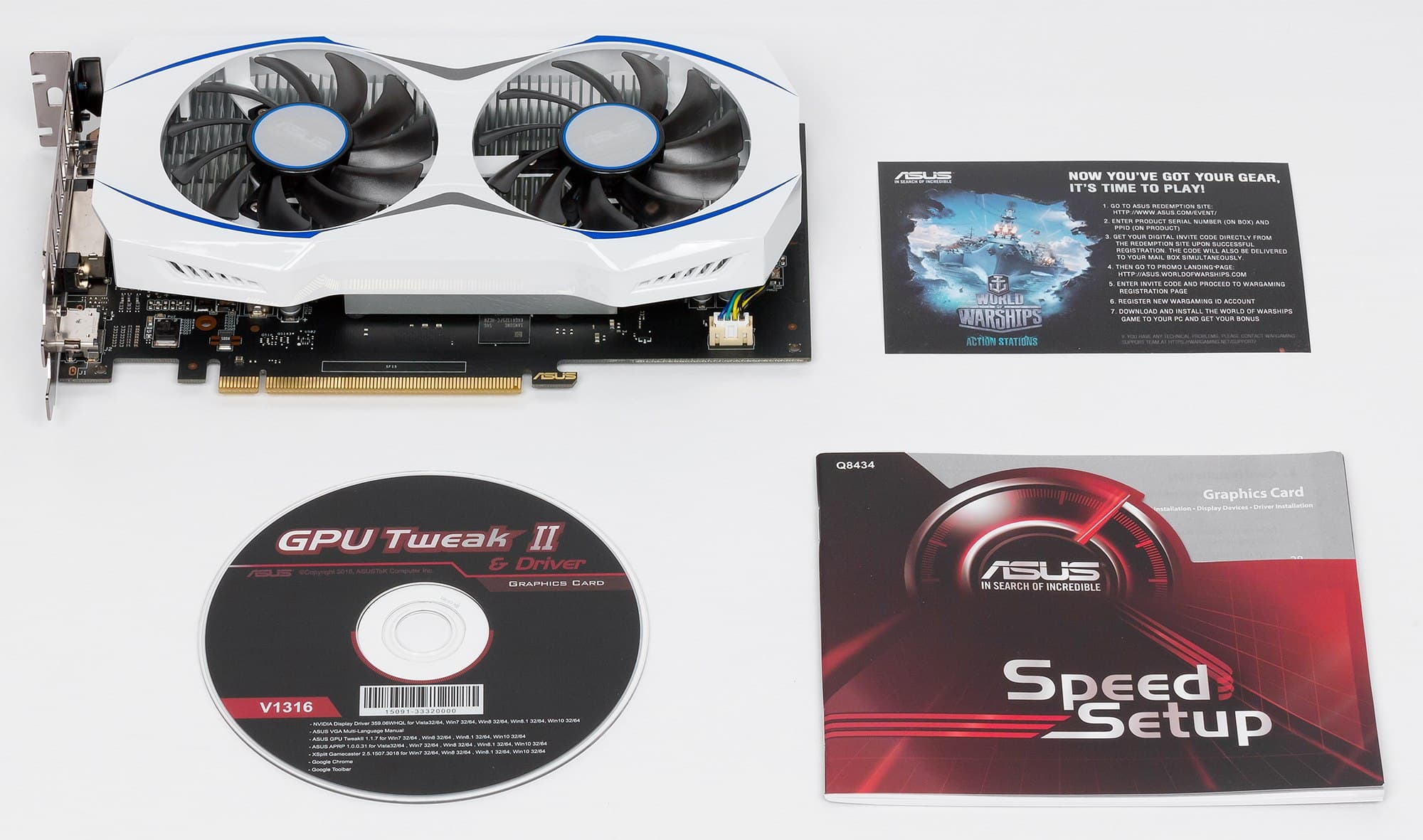

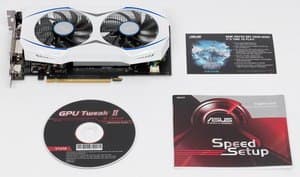

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс эксклюзивные бонусы для регистрации в игре World of Warships: крейсер Diana и премиум-аккаунт на 15 дней (код действует с 31.07.2015 по 30.01.2017).

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • клавиатура Cougar 700K;
  • драйверы AMD версии Crimson Edition 16.5.2;
  • драйверы Nvidia версии 365.18;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)

  • Far Cry Primal (Ubisoft/Ubisoft)

  • Hitman (2016) (IO Interactive/Square Enix)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 950 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. конец июня 2016 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
18Asus GTX 950 2 ГБ, 1024—1227/6600900549164
19GTX 950 2 ГБ, 1024—1277/6600900526171
20R7 370 2 ГБ, 1050/1050/5700870561155
21GTX 750 Ti 2 ГБ, 1020—1149/5400690504137

Комментарий к Рейтингам iXBT.com


Ранее мы уже писали, что GeForce GTX 950 получился очень успешным конкурентом для Radeon R7 370. Поэтому лидерство данного ускорителя в группе легко объяснимо.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейконец июня 2016 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
01R7 370 2 ГБ, 1050/1050/5700561870155
03Asus GTX 950 2 ГБ, 1024—1227/6600549900164
05GTX 950 2 ГБ, 1024—1277/6600526900171
11GTX 750 Ti 2 ГБ, 1020—1149/5400504690137

Комментарий к Рейтингам полезности


С учетом ценового расклада на момент написания материала первенство в группе принадлежит усредненному ускорителю R7 370, а продукт Asus занял вторую строчку.

Asus GTX 950 (2 ГБ) — очень удачный продукт в сегменте цен около 180 долларов. Ускоритель имеет очень тихую и высокоэффективную систему охлаждения, а также не требует дополнительного питания, поэтому может быть весьма востребован в малоразмерных ПК (однако это накладывает и некоторые ограничения на частоты работы: они установлены по стандарту, как у референсной карты, и получить стабильную работу ускорителя на сильно повышенных частотах невозможно. Во всяком случае, до производительности GTX 960 дотянуться не удастся, однако этот ускоритель и не относится к оверклокерской серии). В принципе можно назвать минусом всего три видеовыхода (потенциально можно установить четыре, как сделано у большинства конкурентов), однако пользователей, которым не хватает трех мониторов, крайне мало.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за июль 2016 года)

награду получила карта:

  • Asus GTX 950 2 ГБ 128-битной GDDR5 PCI-E (GTX950-2GD5)


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
GTX 950 — $159 (на 05.09.16) R7 370 — Н/Д(0)
GTX 950 — $159 (на 05.09.16) R9 270X — $195 (на 01.06.16)
GTX 950 — $159 (на 05.09.16) GTX 750 Ti — $124 (на 05.09.16)
Asus GTX 950 2ГБ (GTX950-2GD5) — Н/Д(0), T-13792496 GTX 950 — $159 (на 05.09.16)
Предложения Asus GTX 950
L-13792496-10


Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
