HIS Radeon HD 7970 IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E
HIS Radeon HD 7970X IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E
Содержание
- Введение
- Особенности видеокарт
- Конфигурации стенда, список тестовых инструментов
- Результаты тестов
- Выводы
Наверно уже под занавес целого поколения Radeon HD 7xxx мы расскажем еще о тройке, на мой взгляд, очень интересных продуктов, выпущенных с паровых, сталепрокатных и прочих конвейеров компании HIS. Над ними работали талантливые инженеры этой гонконгской компании, тончайшие ручки китайских фей завернули все винтики и налепили стикеры в положенные места, маркетологи всплеснули руками и закатились в славословесных потоках, хмурые пиарщики стали брать за грудки предыдущих, требуя сэмплов, а торговые сети укладывали коробки на стеллажи. Пора и нам внести свою лепту и рассказать об этой троице.
Платы

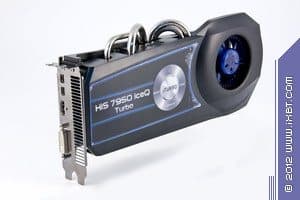

| HIS Radeon HD 7950 IceQ Turbo 3072 МБ 384-битной GDDR5 PCI-E | |
|---|---|
|  |
| HIS Radeon HD 7970 IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E | |
|  |
| HIS Radeon HD 7970X IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E | |
|  |

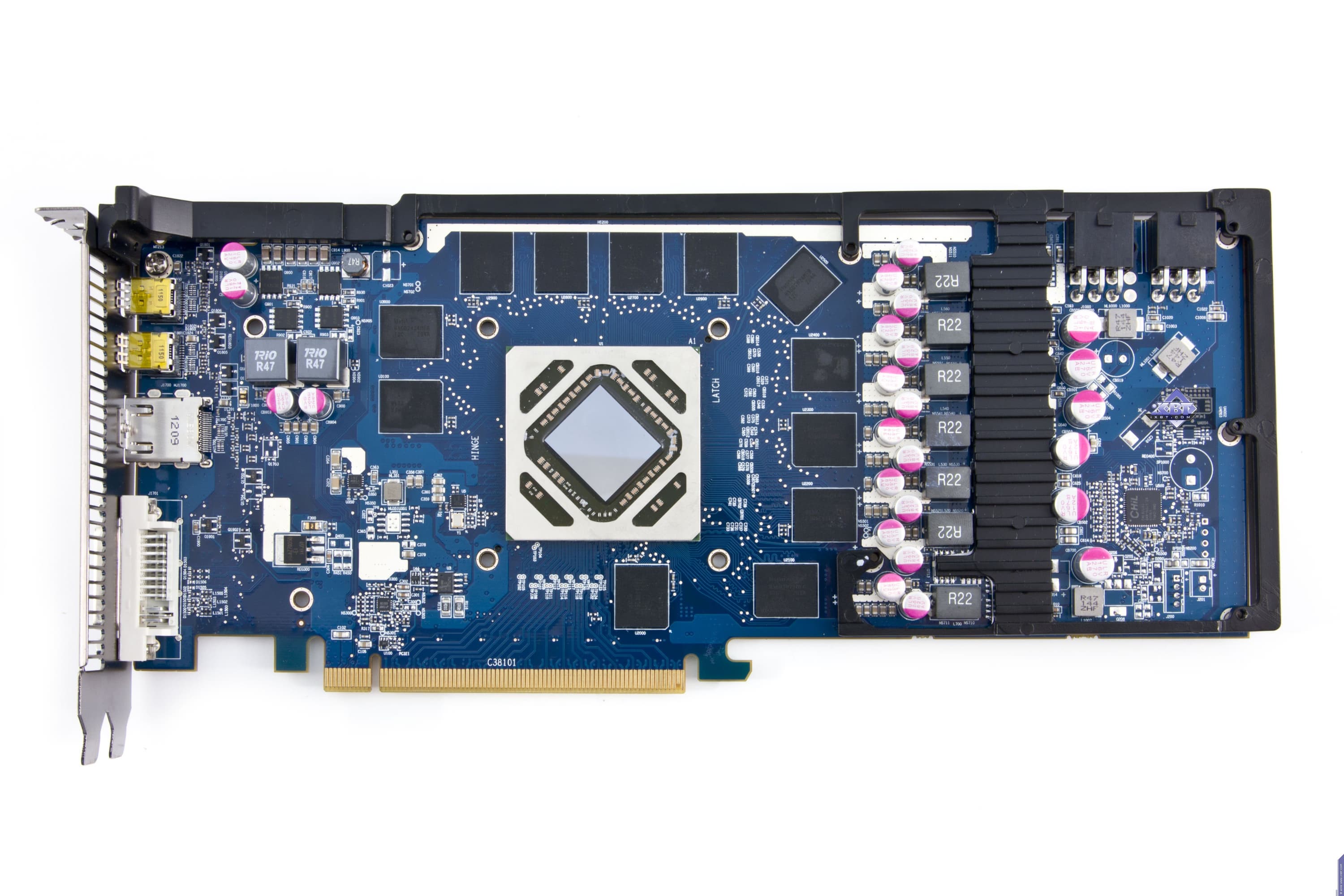

| HIS Radeon HD 7950 IceQ Turbo 3072 МБ 384-битной GDDR5 PCI-E | |
|---|---|
Карта имеет 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах на лицевой сторонe PCB. Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1400 (5600) МГц. |  |

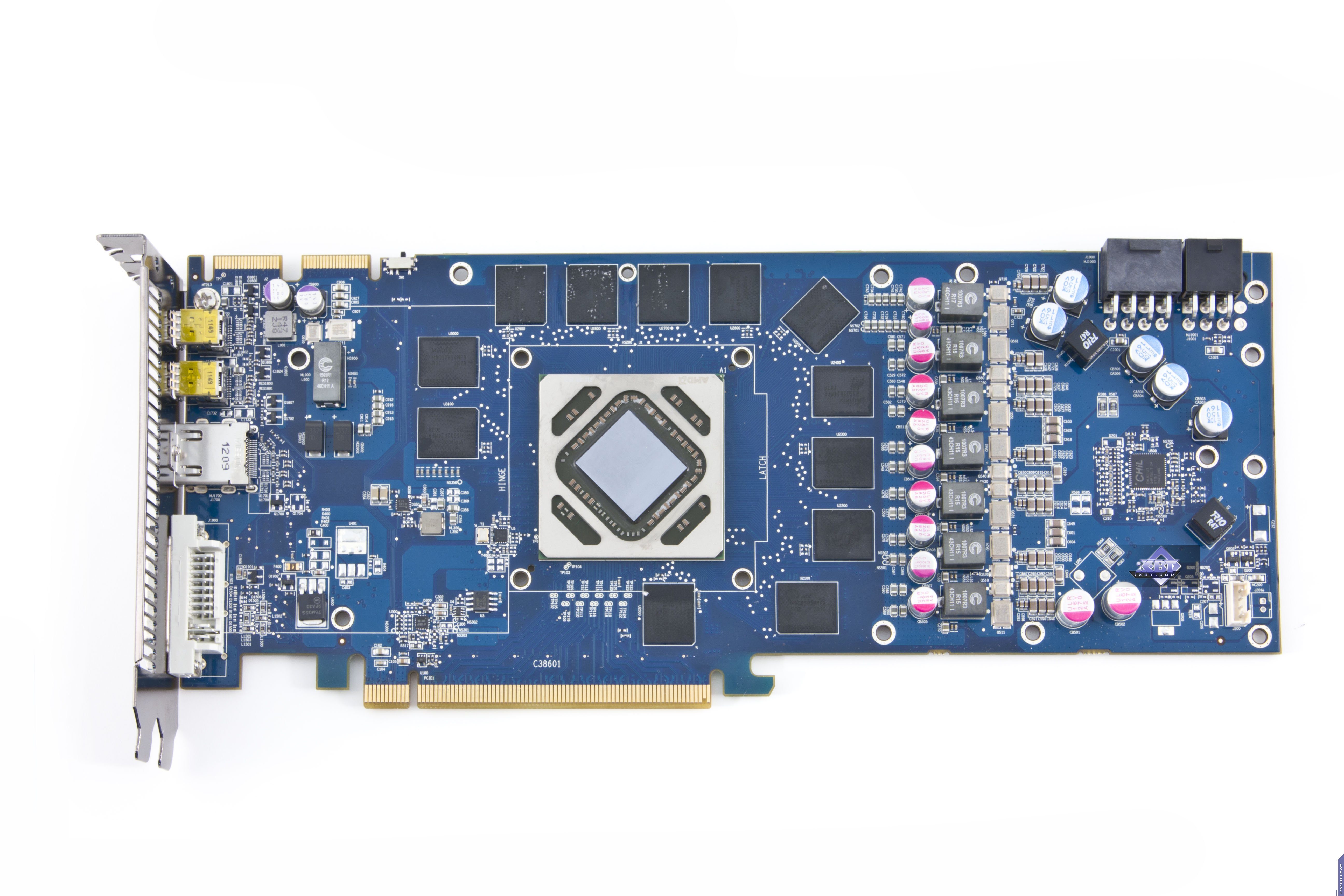

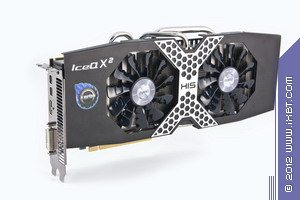

| HIS Radeon HD 7970 IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E | |
Карта имеет 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах на лицевой сторонe PCB. Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1400 (5600) МГц. | |

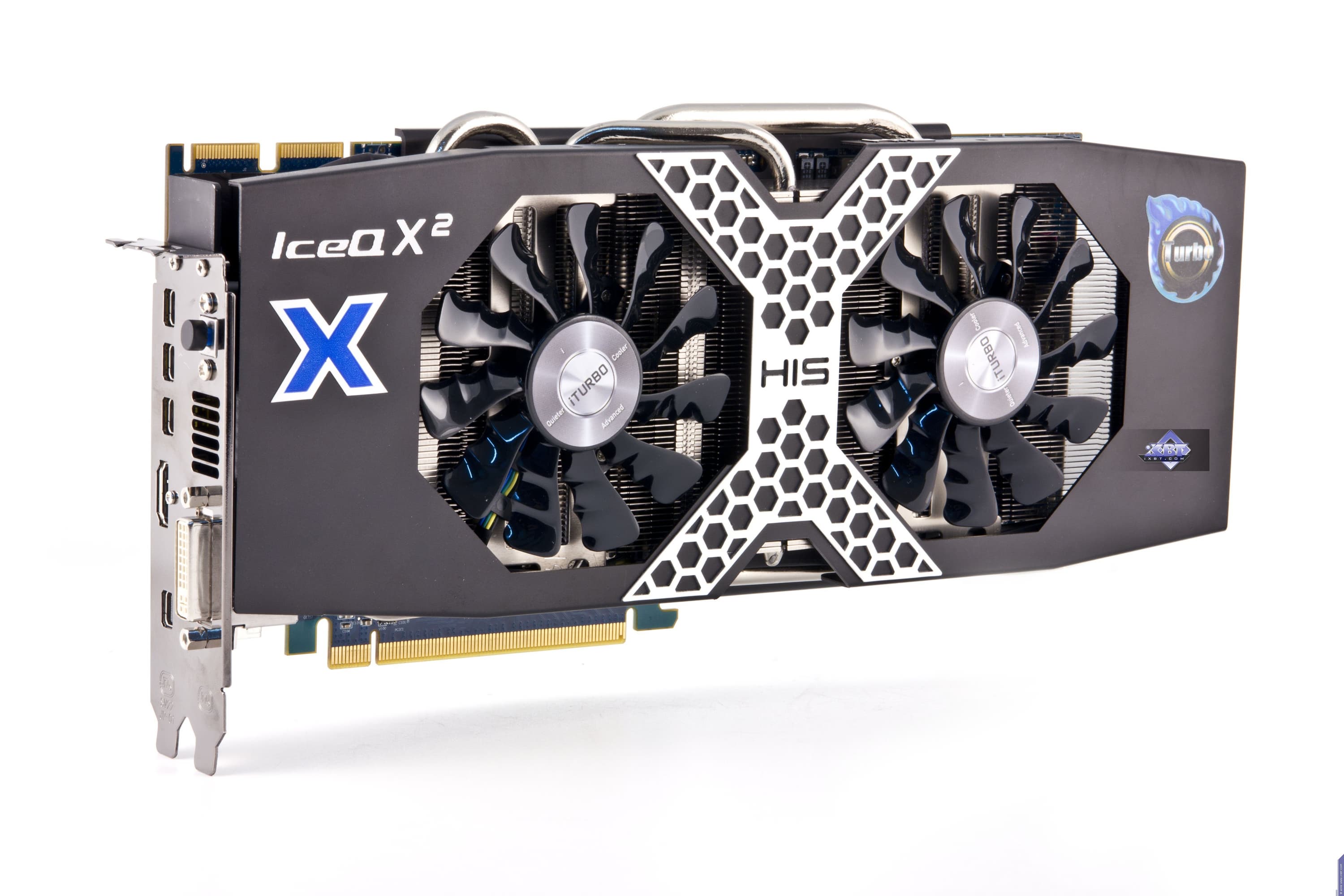

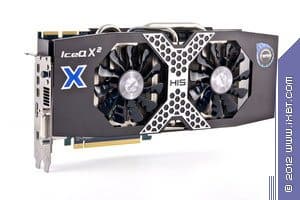

| HIS Radeon HD 7970X IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E | |
Карта имеет 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах на лицевой сторонe PCB. Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1400 (5600) МГц. | |

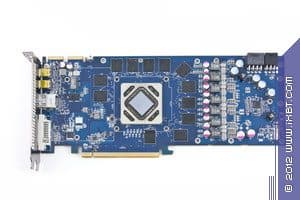

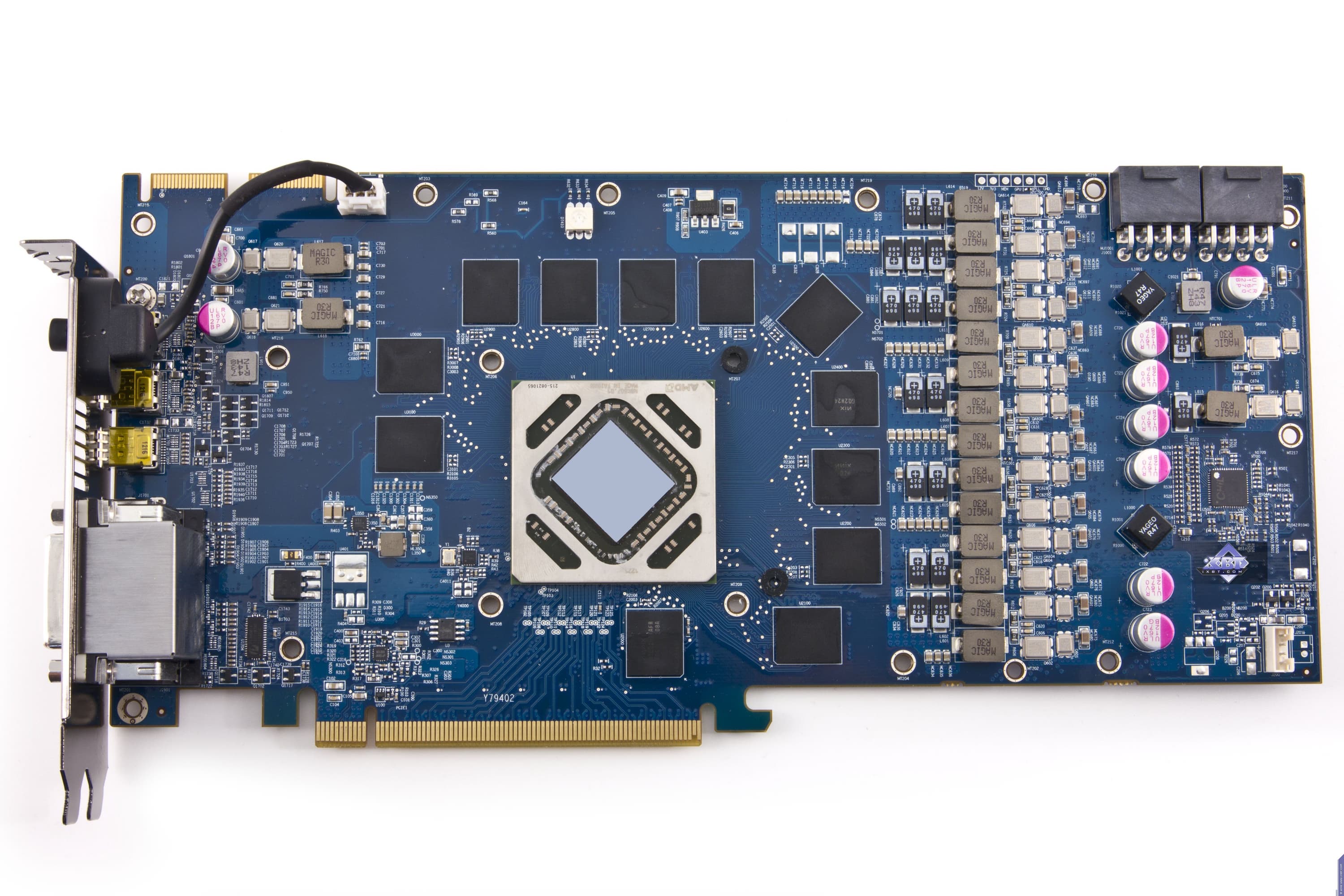

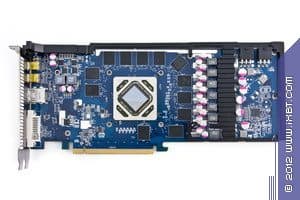

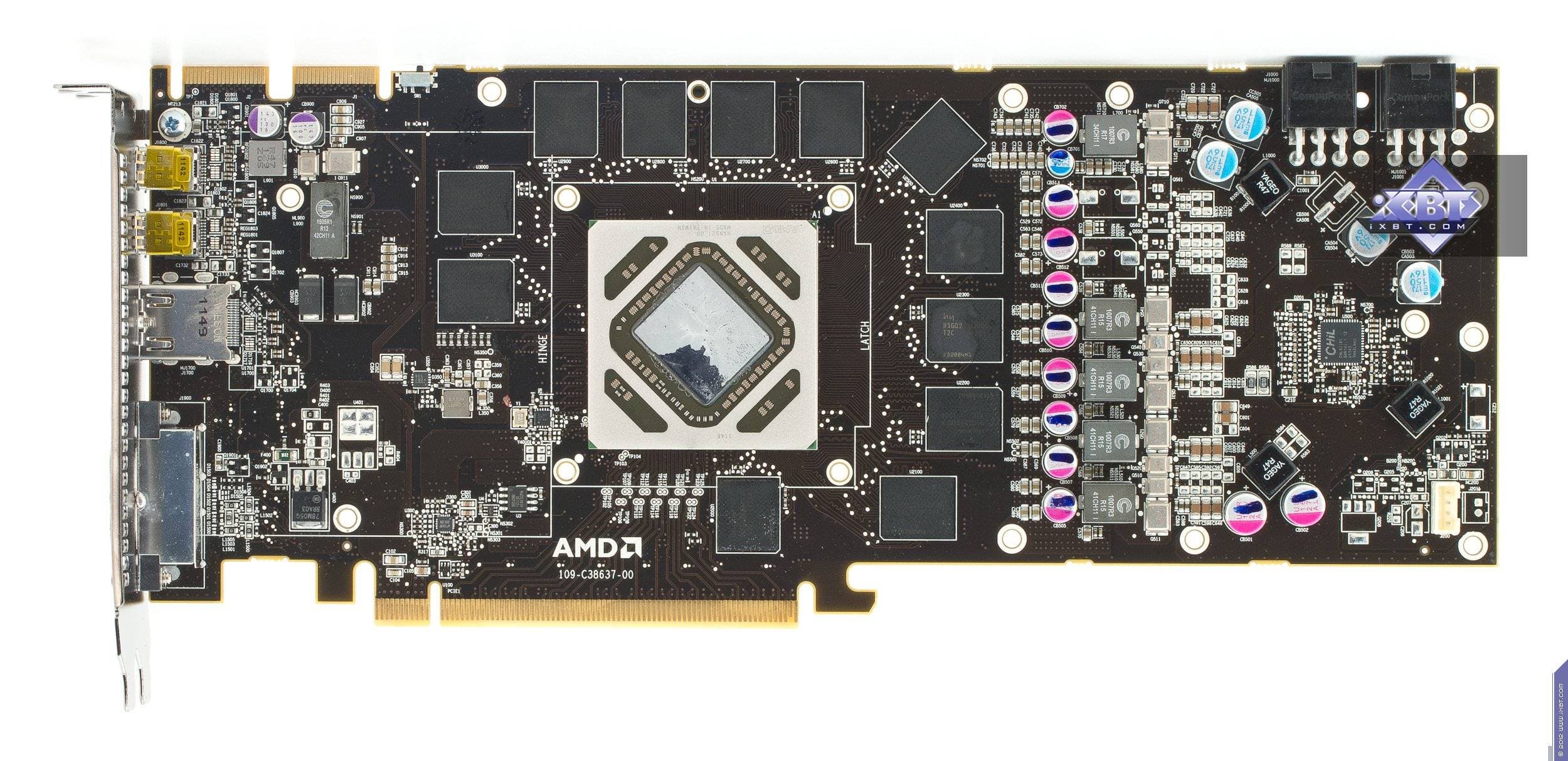

| Сравнение с эталонным дизайном, вид спереди | |
|---|---|

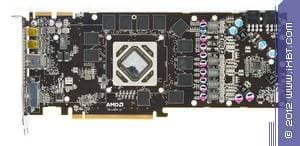

| HIS Radeon HD 7950 IceQ Turbo 3072 МБ 384-битной GDDR5 PCI-E | Reference card AMD Radeon HD 7950 |
 |  |
| HIS Radeon HD 7970 IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E | Reference card AMD Radeon HD 7970 |
 |  |

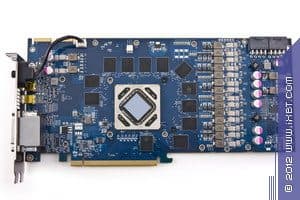

| HIS Radeon HD 7970X IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E | Reference card AMD Radeon HD 7970 |
 | |

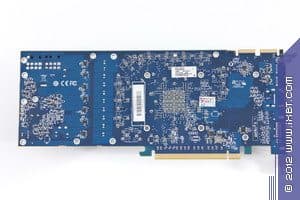

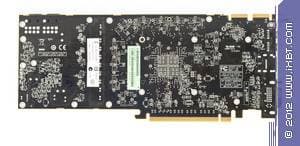

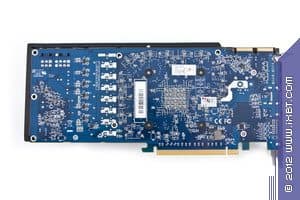

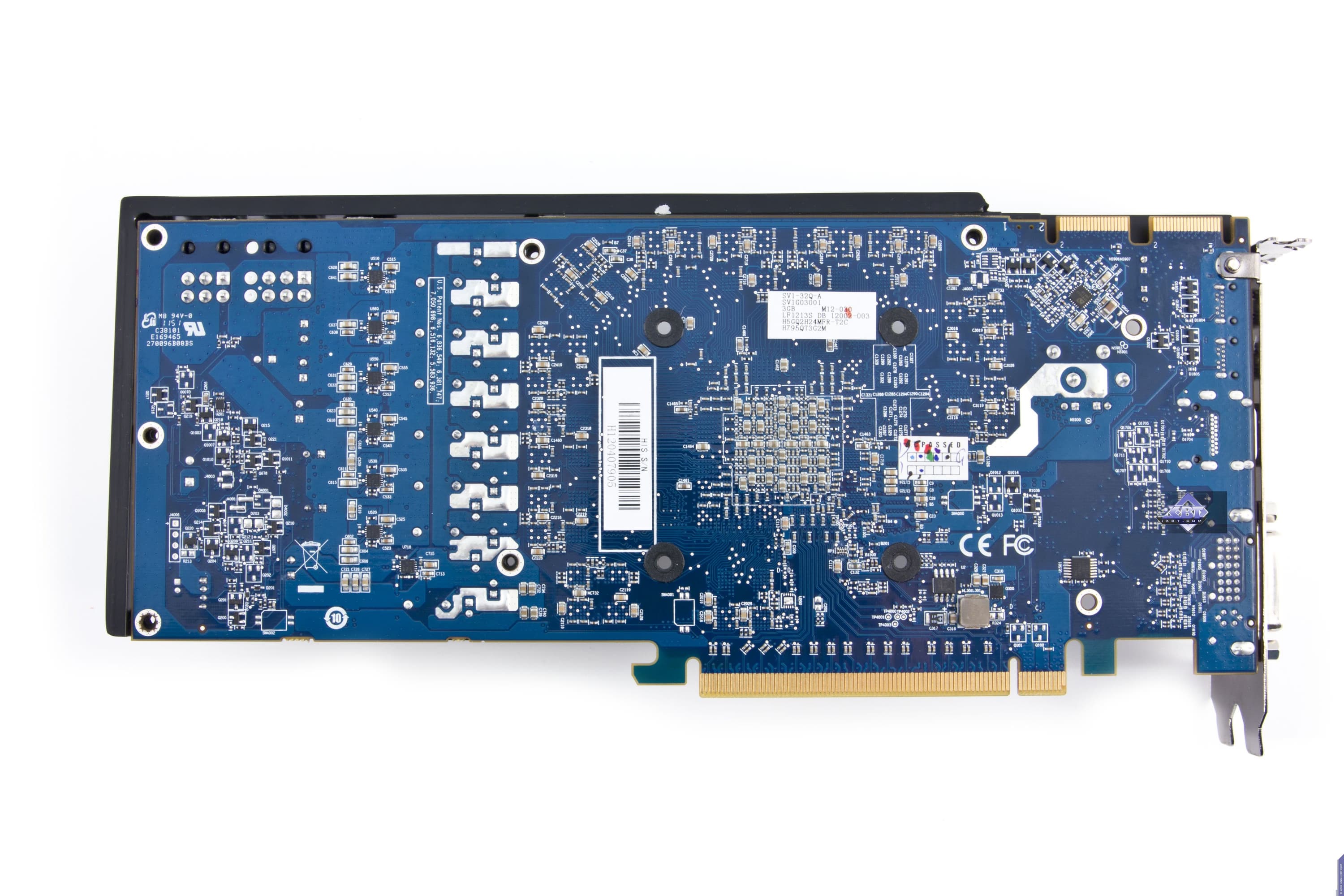

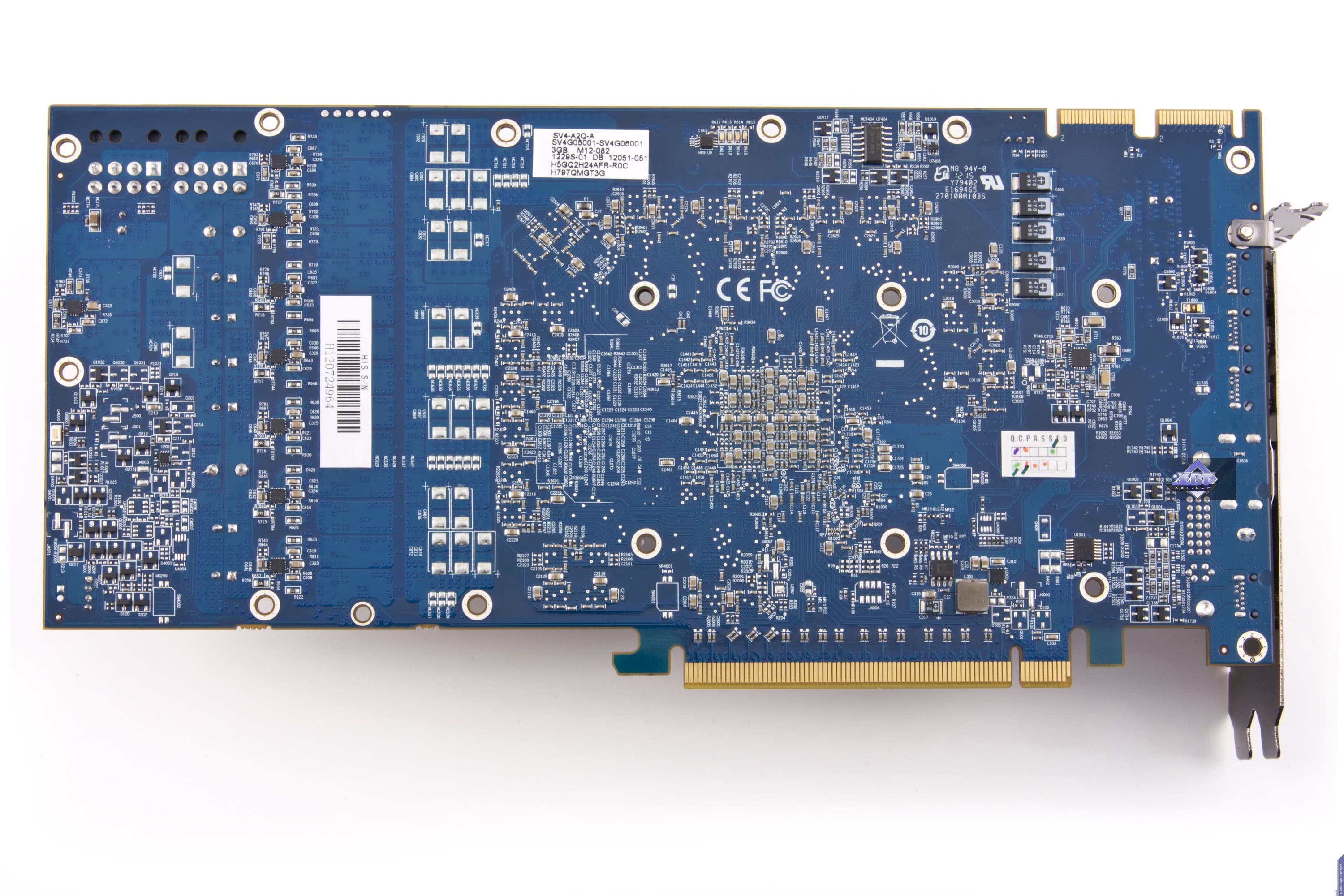

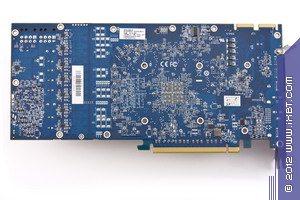

| Сравнение с эталонным дизайном, вид сзади | |
|---|---|

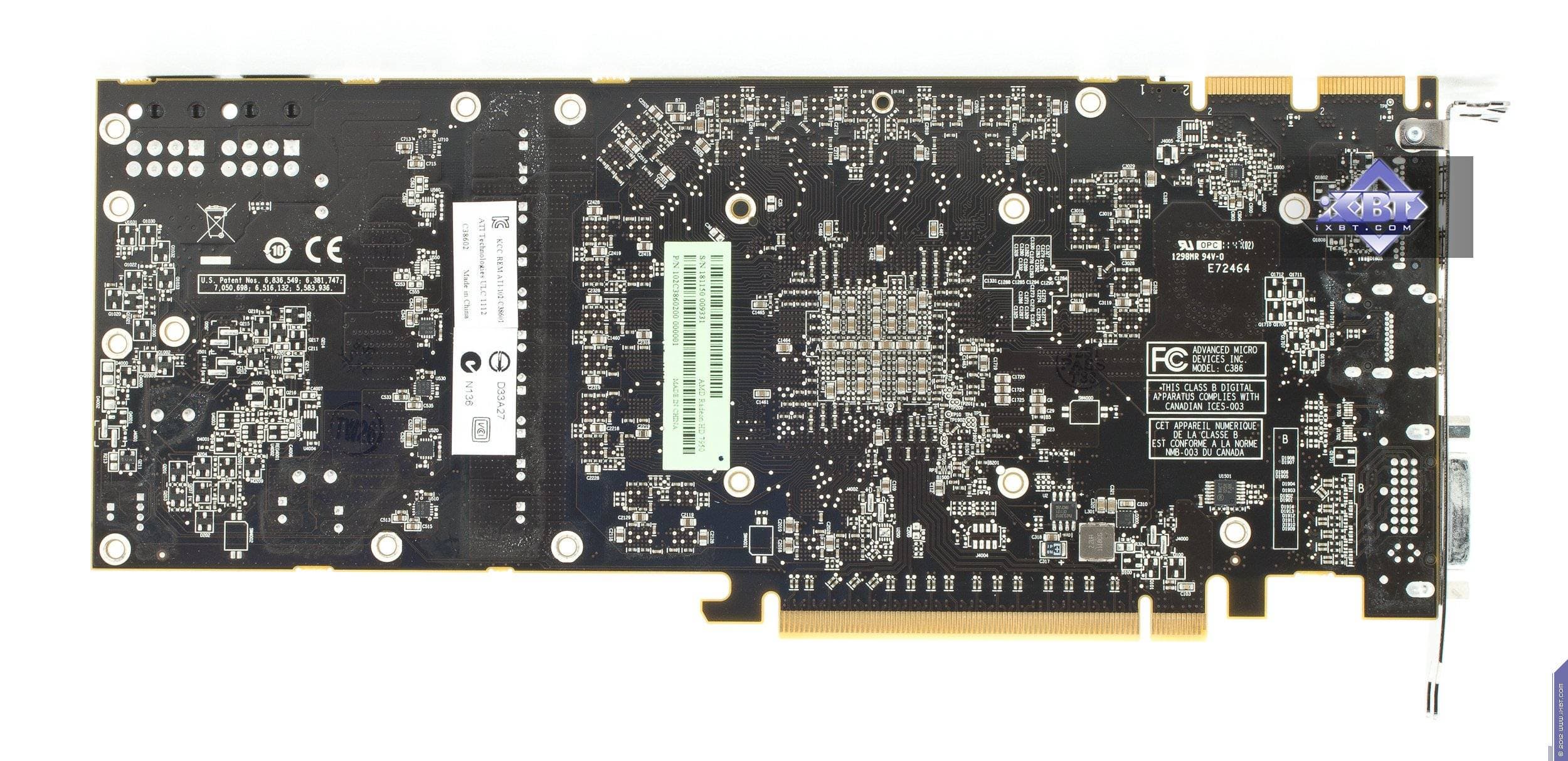

| HIS Radeon HD 7950 IceQ Turbo 3072 МБ 384-битной GDDR5 PCI-E | Reference card AMD Radeon HD 7950 |
 |  |

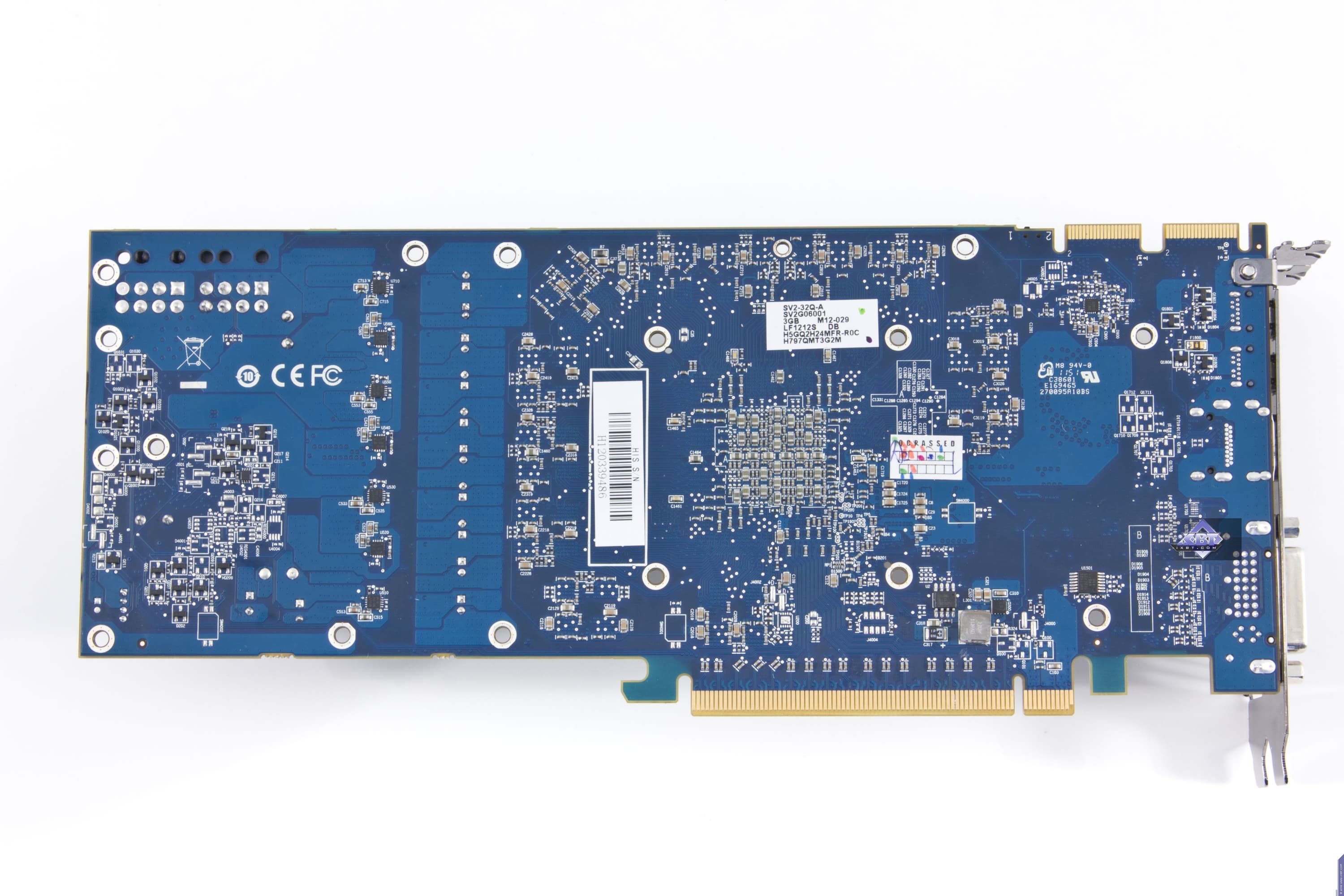

| HIS Radeon HD 7970 IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E | Reference card AMD Radeon HD 7970 |
 |  |

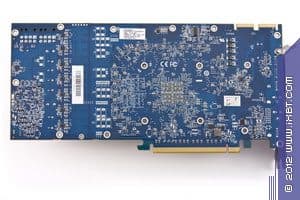

| HIS Radeon HD 7970X IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E | Reference card AMD Radeon HD 7970 |
 | |
Все три карты — продукты собственного производства.

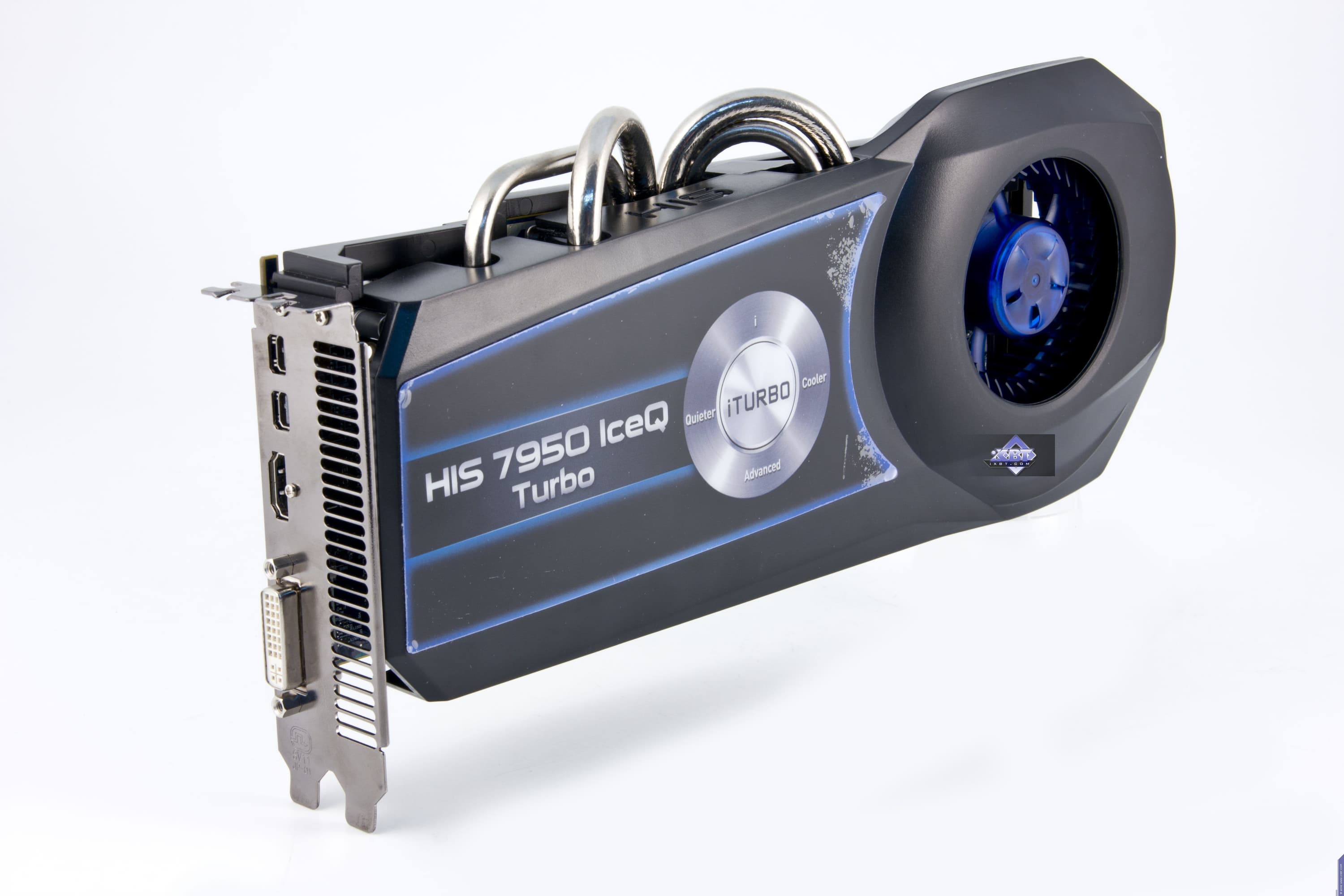

Начнем с младшей — HD 7950. Видеокарта имеет PCB синего цвета, дизайн в целом схож с эталонным по расположению микросхем памяти вокруг ядра, однако есть и отличия. Прежде всего, это 6-фазная система питания. А также мы видим, что карта снабжена ребром жесткости, помогающим довольно длинной PCB не сгибаться под весом СО. Карта требует дополнительного питания в виде двух 6-контактных разъемов. Имеет выходные гнезда: DVI (Dual-Link), совместимый с HDMI/VGA через соответствующие переходники, HDMI и два DP в мини-формате. Согласно технологии AMD Eyefinity, ускоритель способен выводить картинку одновременно на три монитора. (Напомним, что Eyefinity теперь смогут использовать даже те, у кого нет мониторов со входами DisplayPort, а есть лишь три абсолютно рядовых ЖК-монитора со входами DVI: для реализации такой возможности в комплекте с картами серии HD 79хх должны поставляться адаптеры, позволяющие выводить картинку на DVI с DP-выхода (на самой карте).) Однако инженеры HIS улучшили эту технологию, и карта позволяет выводить картинку одновременно на 4 (четыре!) монитора уровня Full HD. Остальные отличительные особенности у этой карты заключаются в повышенных частотах работы.

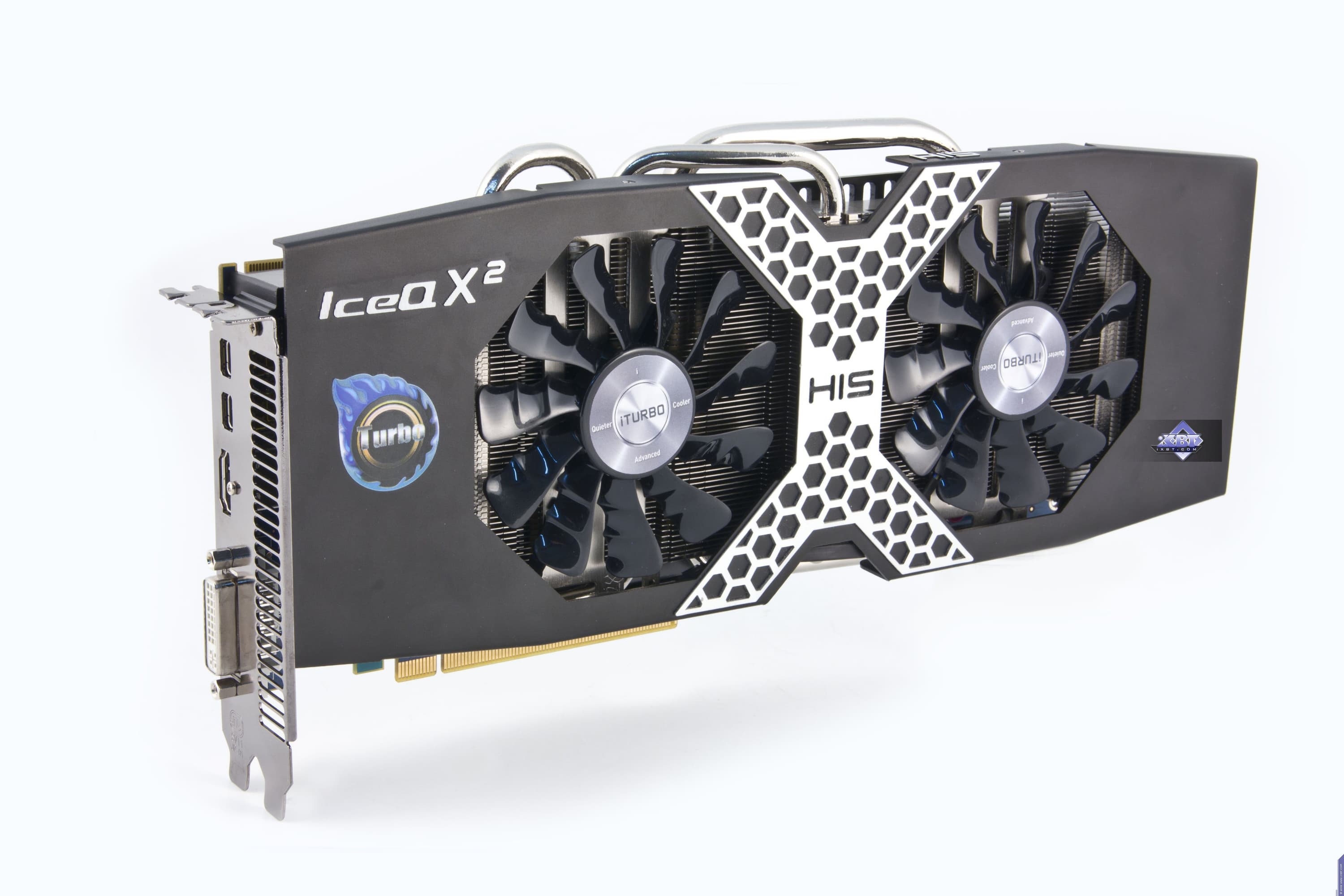

Если посмотрим на HD 7970 из серии IceQ, то заметим, что здесь карта представляет собой полную копию эталонного дизайна. Именно полную. Даже добавить особо нечего. Стоит обратить внимание и на повышенные частоты работы ускорителя (по сути превращающие его в Radeon HD 7970 GHz Edition), а также на ребро жесткости, интегрированное в СО. Ускоритель требует дополнительного питания в виде 6-контактного и 8-контактного разъема. Разъемы выводов точно такие же, как и у предыдущей карты, поэтому все вышеизложенные особенности по ним относятся и к этому продукту.
Особо интересен продукт на базе HD 7970Х — так назвали Radeon HD 7970 GHz Edition. И наверно, правильно, потому что реально частота работы ядра тут сильно выше 1 GHz, и было бы странно добавлять такой суффикс. PCB полностью переработаннная, имеет 18 (!!) фаз питания ядра и 2 фазы для питания микросхем памяти. Именно за счет этого достигнут такой потрясающий разгон ядра до 1180 МГц! По сути это лидер среди всех HD 7970, и более того, это самый быстрый на сегодня однопроцессорный ускоритель в мире. Система питания позволяет очень гибко реагировать на нагрузку, постоянно регулируя вольтажи с ювелирной точностью. Помимо этого, карта оснажена световыми индикаторами, демонстрирующими изменения вольтажа (градации зеленый/желтый/красный, соответствующие низкому/среднему/высокому напряжению), а также у нее есть световая индикация уровня частоты вращения вентилятора на кулере (зеленый, голубой, синий, фиолетовый и красный световые индикаторы соответствуют частотам вращения от низкой (1000) до высокой (3000 оборотов в минуту)).
Видеокарта также позволяет выводить картинку на 4 монитора уровня Full HD (1920×1080) одновременно. Правда, набор гнезд вывода более широкий: количество DP-выводов увеличилось до четырех, поэтому совместно с HDMI/DVI и переходниками можно найти всевозможные комбинации. Дополнительное питание осуществляется через два 8-контактных гнезда.
Максимальные разрешения и частоты:
- 240 Гц — максимальная частота обновления;
- 2048×1536@85 Гц — по аналоговому интерфейсу;
- 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).
Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

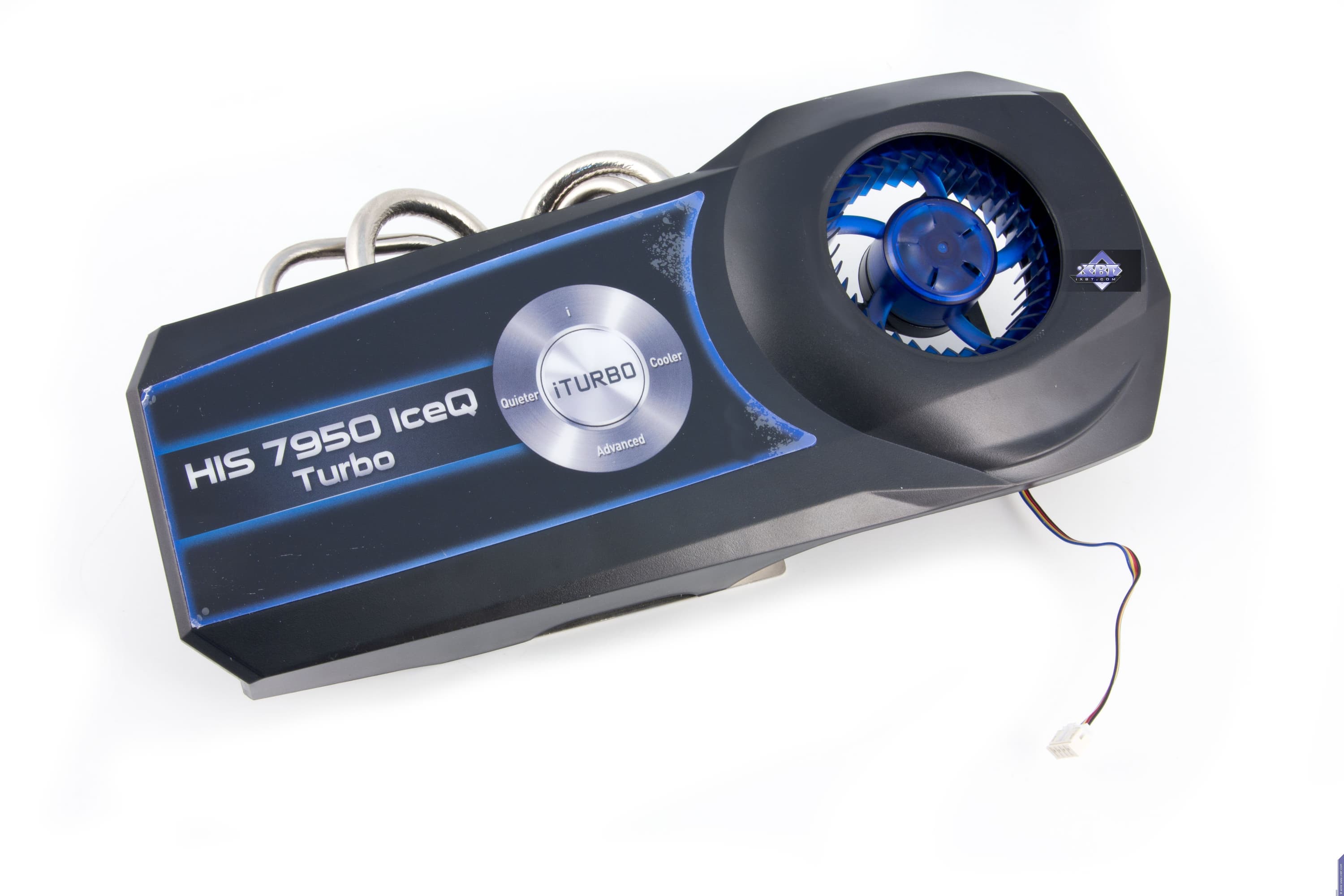

О системах охлаждения.
| HIS Radeon HD 7950 IceQ Turbo 3072 МБ 384-битной GDDR5 PCI-E | |
|---|---|

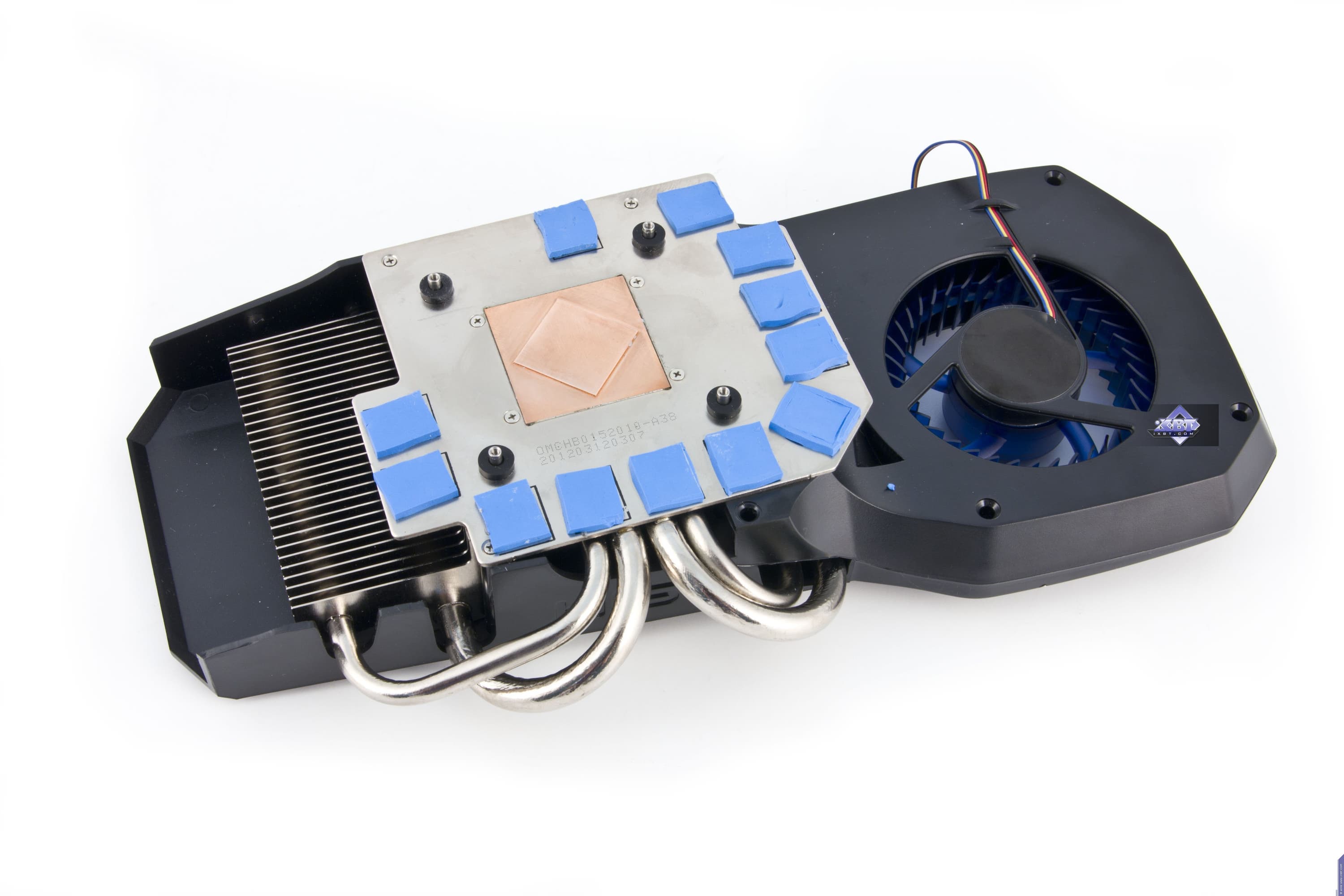

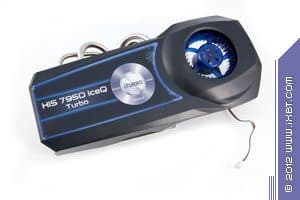

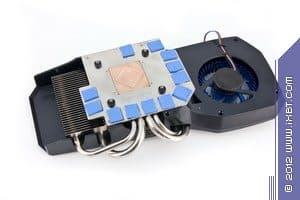

СО представляет собой старый добрый и хорошо знакомый по серии IceQ конструктив, состоящий из большого радиатора, усиленного тепловыми трубками, а также имеющего медную платформу для прижания к ядру, и цилиндрического вентилятора, установленного в кожухе на конце кулера. Воздух прогоняется через весь радиатор, а тепловые трубки помогают равномерно распределить отнимаемый от ядра жар по всем пластинам радиатора. Микросхемы памяти также охлаждаются тем же кулером через специальные гибкие термопроводящие пластинки. СО получилась просто идеальной. Несмотря на частоту вращения вентилятора в 2000 оборотов в минуту (при максимальной нагрузке), шума нет. Да, IceQ продолжает славные традиции. В режиме 2D частота вращения примерно 1000 оборотов в минуту, понятно всем, что шума вообще быть не может от таких малых оборотов высококачественного вентилятора. |  |
 | |

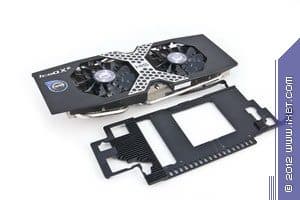

| HIS Radeon HD 7970 IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E | |

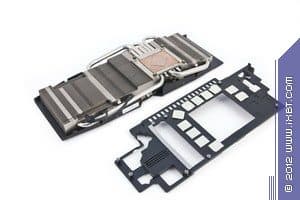

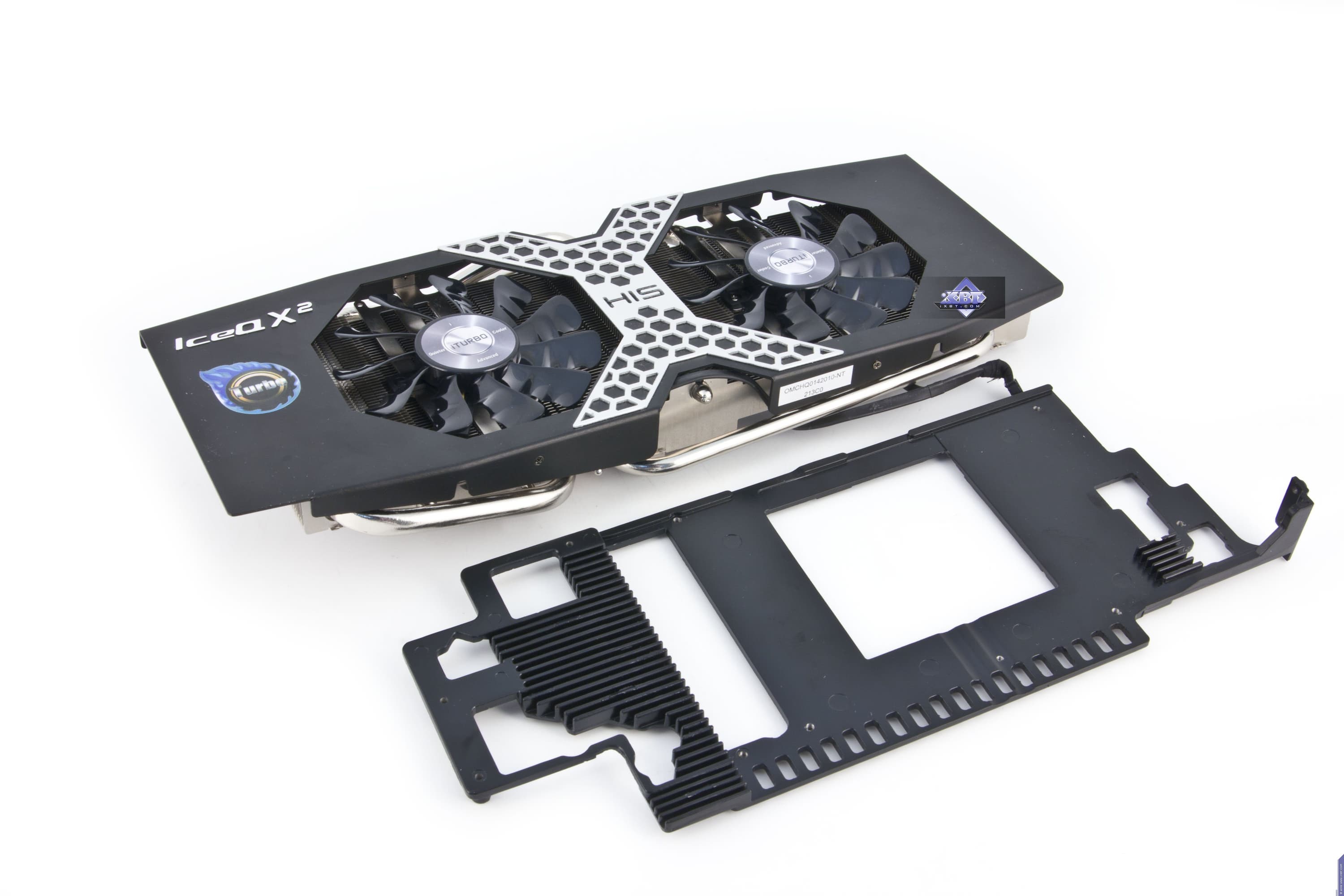

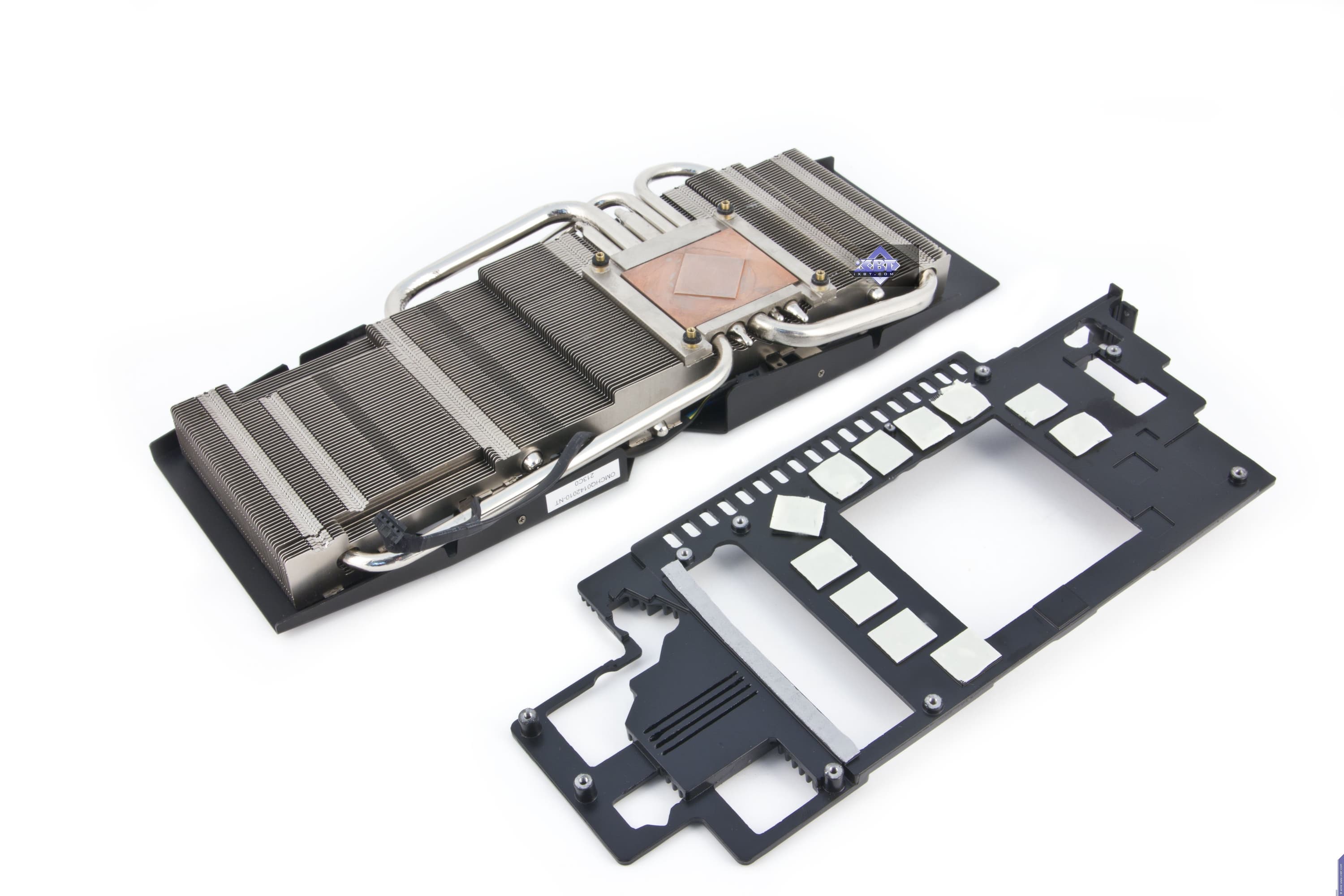

А вот тут уже совсем иное устройство. В принципе, радиатор схож по принципу действия: такие же пластины, такая же медная подошва и тоже тепловые трубки для распределения тепла, однако подошва уже малой площади и охлаждает только ядро, когда как для охлаждения микросхем памяти используется отдельная пластина, играющая еще и роль ребра жесткости для карты. Над радиатором установлено два обычных (не цилиндрических) вентилятора, которые при максимальном нагреве могут вращаться с частотой до 2300 оборотов в минуту, что уже вызывает небольшой шум-шелест. Впрочем, он реально небольшой. В режиме 2D частота вращения примерно 1300 оборотов в минуту (кулера не слышно вообще). |  |
 | |
| HIS Radeon HD 7970X IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E | |

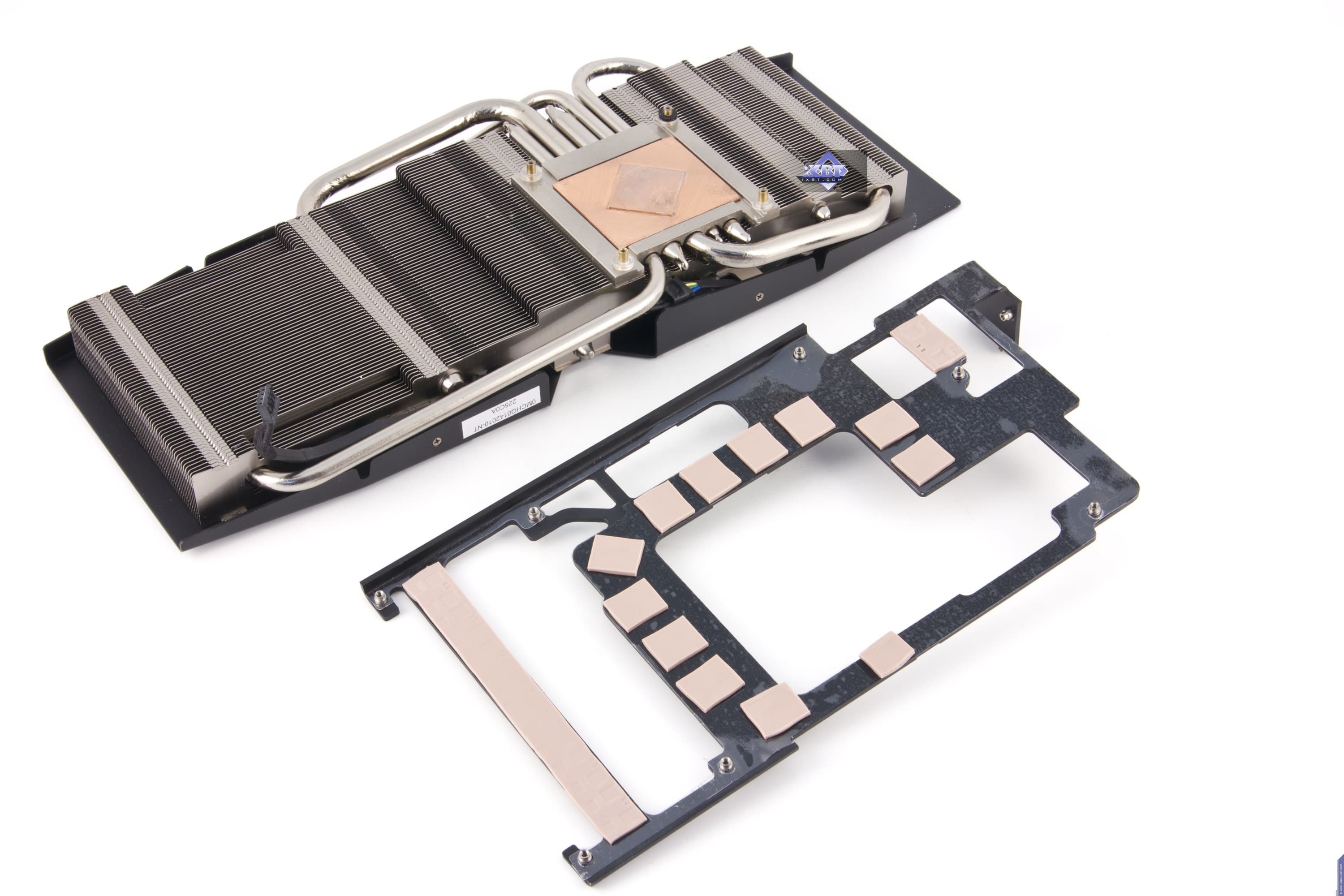

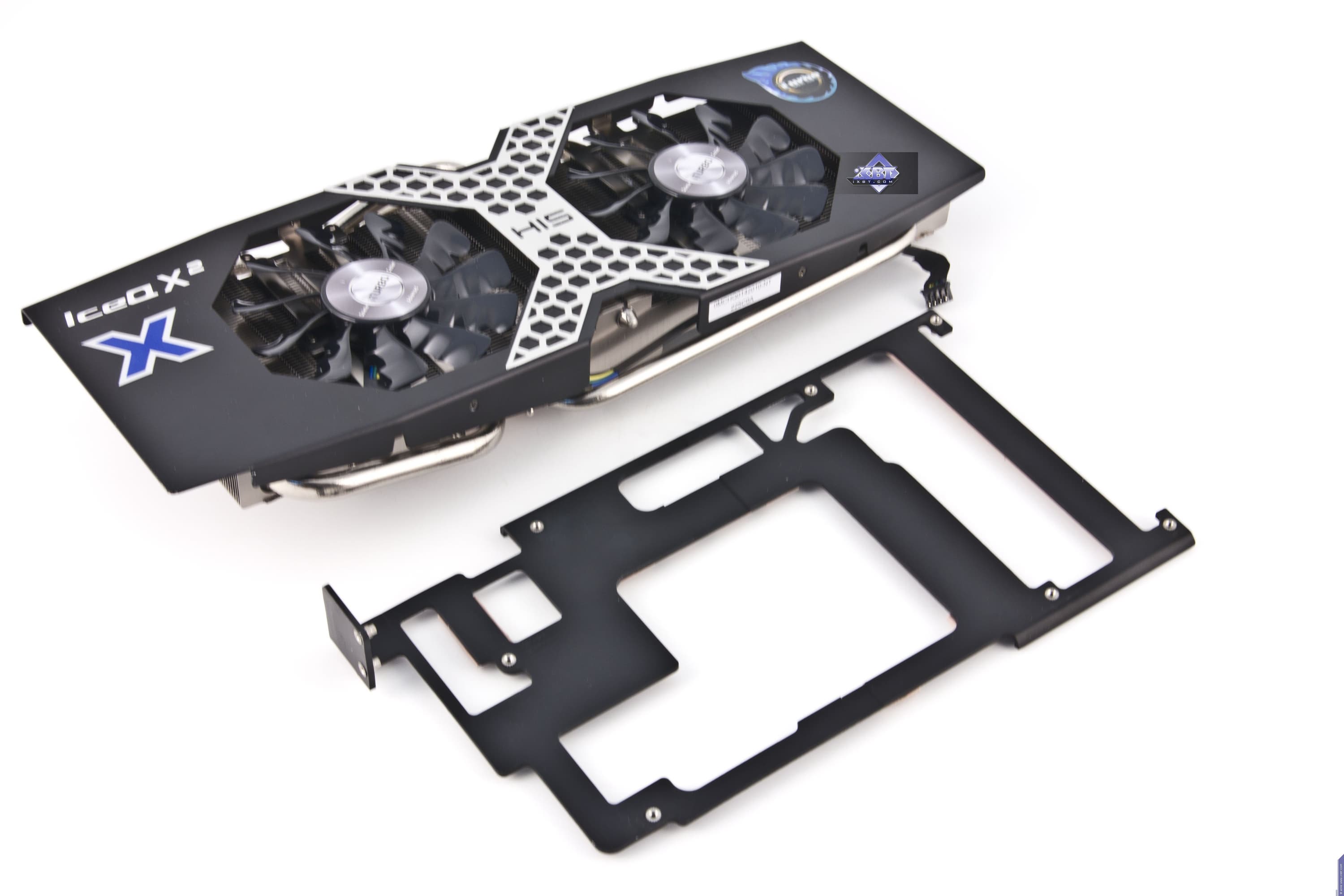

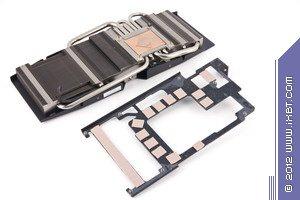

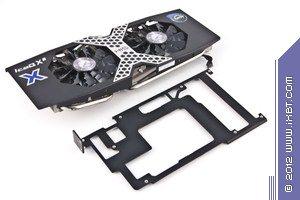

Точно такой же кулер по сути. Лишь пластина для охлаждения памяти усилена, охлаждает также все силовые транзисторы. Понятно, что раз кулер почти такой же, то для охлаждения более нагревающегося (потому что частоты более высокие) ядра потребуется больше усилий, так что частота вращения вентиляторов выросла до 2800 оборотов в минуту при максимальной нагрузке. Что сделало СО еще более шумной. В режиме 2D частота вращения примерно 1800 оборотов в минуту (кулер тихий). |  |
 | |

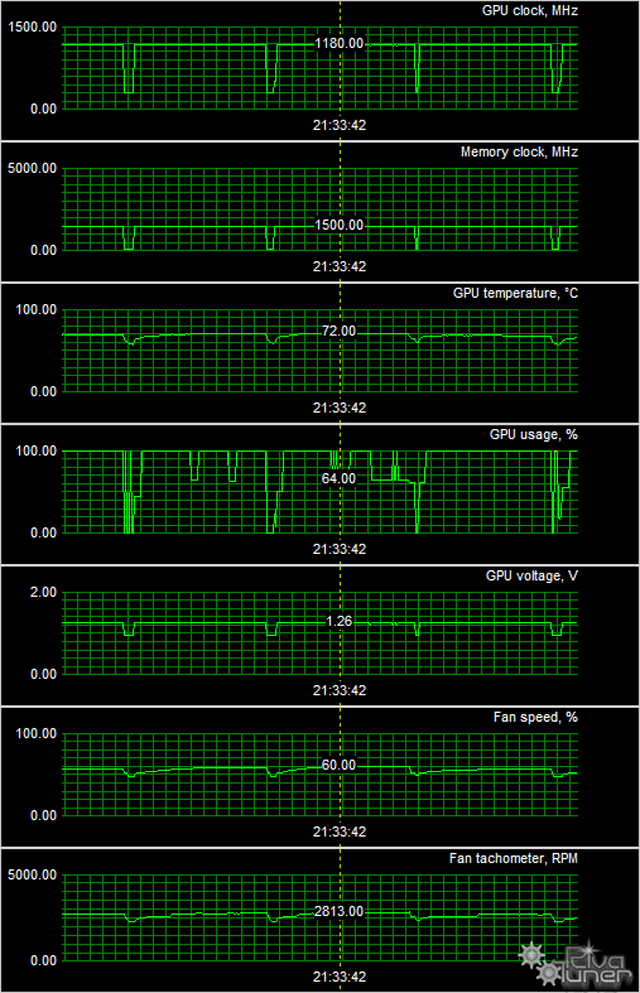

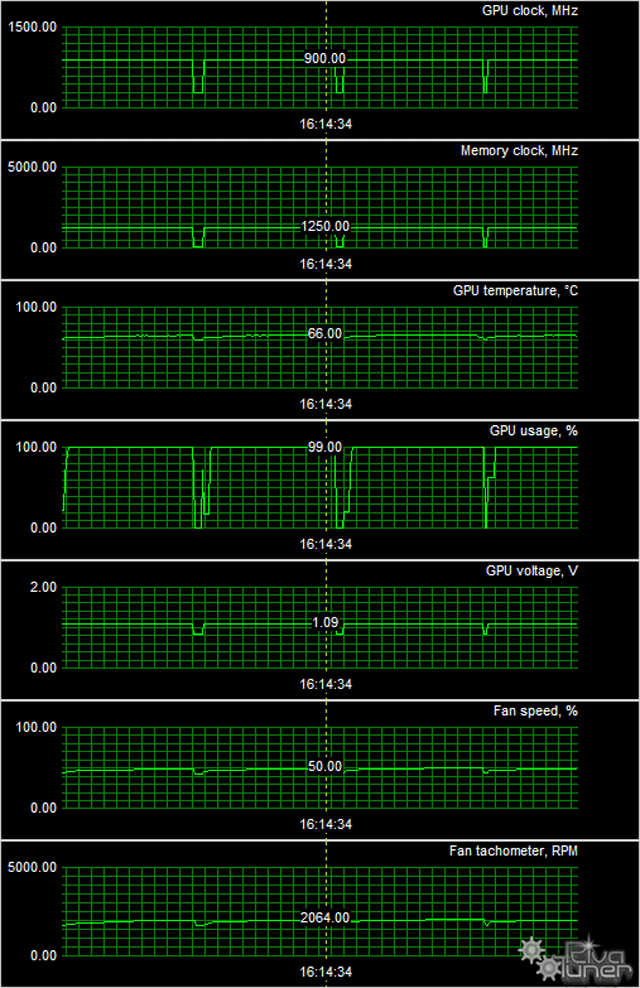

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:
| HIS Radeon HD 7950 IceQ Turbo 3072 МБ 384-битной GDDR5 PCI-E | |
|---|---|
 | |
| HIS Radeon HD 7970 IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E | |
 | |
| HIS Radeon HD 7970X IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E | |
 | |
Про частоты вращения и шум мы уже поговорили, а вот максимальные температуры ядер мне показались просто превосходными после 6-часовой постоянной нагрузки в 3D. Действительно, для карт класса Hi-End 70 градусов или ниже — это супер!
Теперь о комплектации.
Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами, а также переходник mini-DP-to-DVI и мост CrossFire.
| HIS Radeon HD 7950 IceQ Turbo 3072 МБ 384-битной GDDR5 PCI-E | |
|---|---|

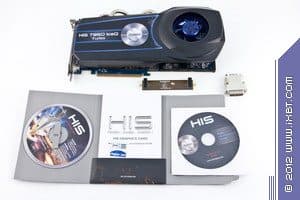

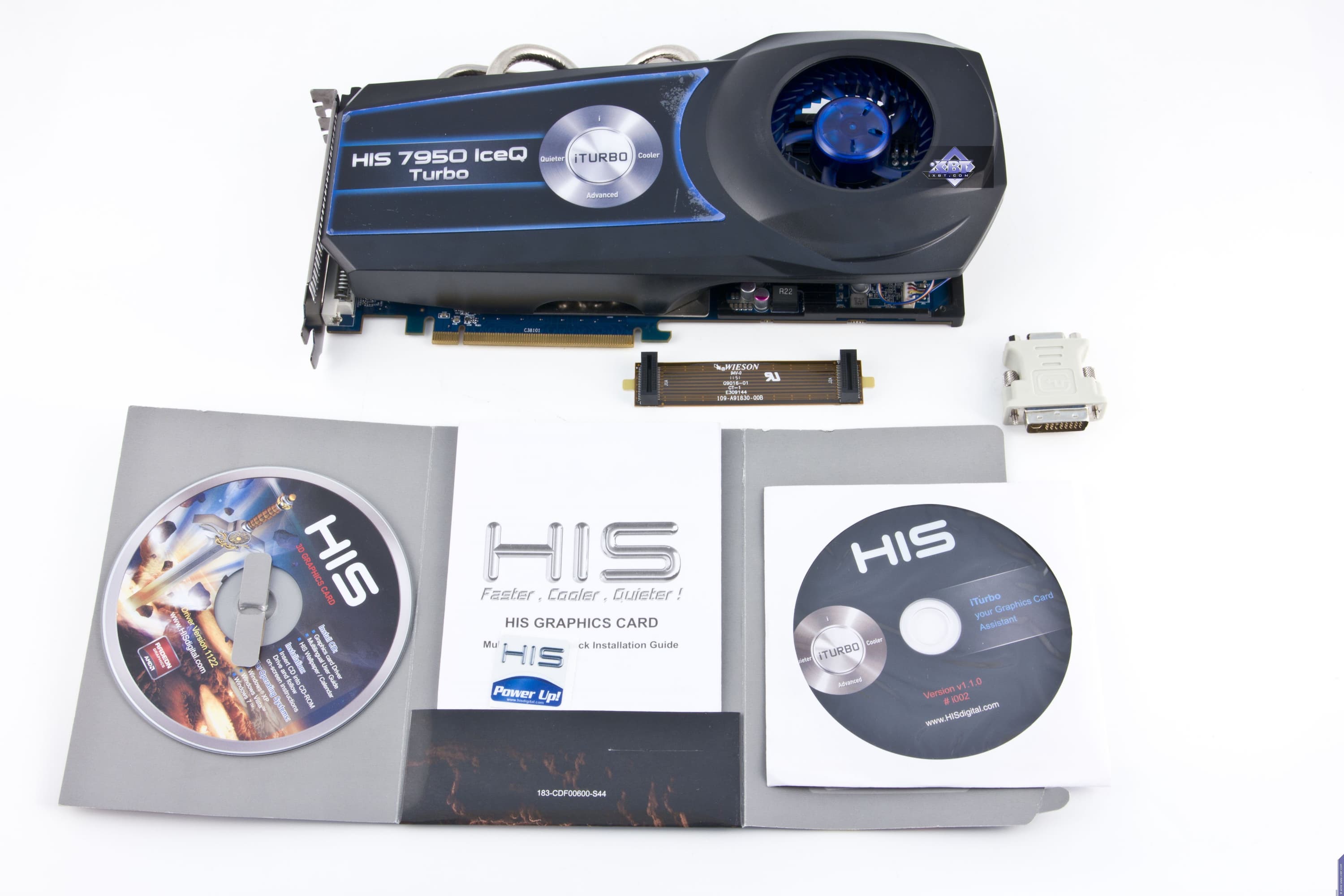

Базовый комплект плюс адаптер DVI-to-VGA, однако нет адаптера mini-DP-to-DVI. |  |

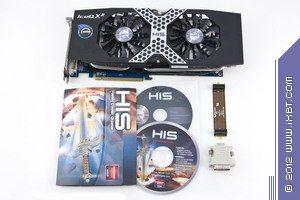

| HIS Radeon HD 7970 IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E | |

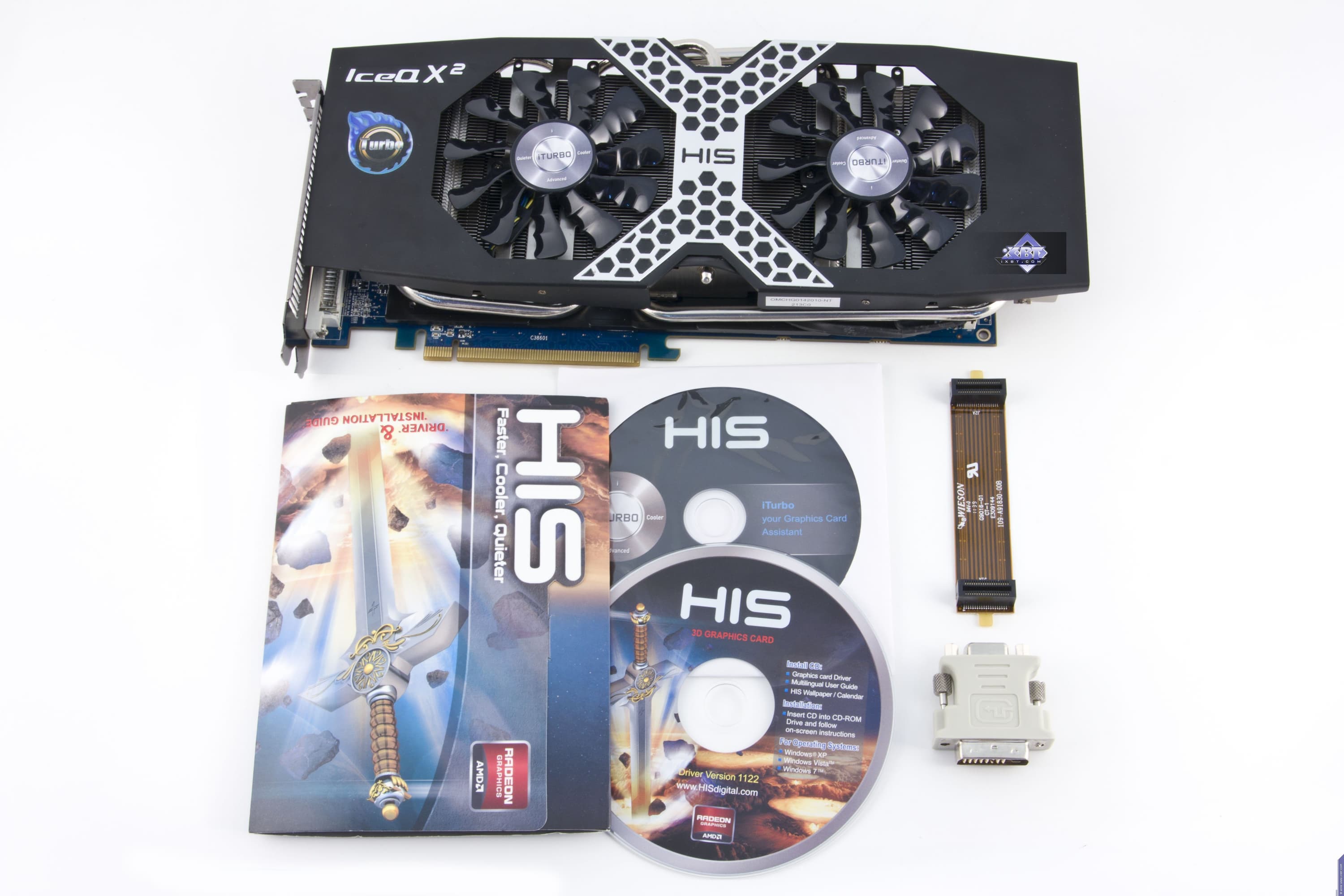

Аналогичный комплект. |  |
| HIS Radeon HD 7970X IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E | |

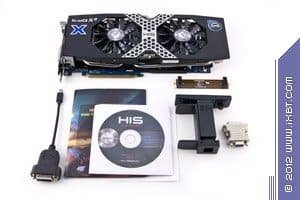

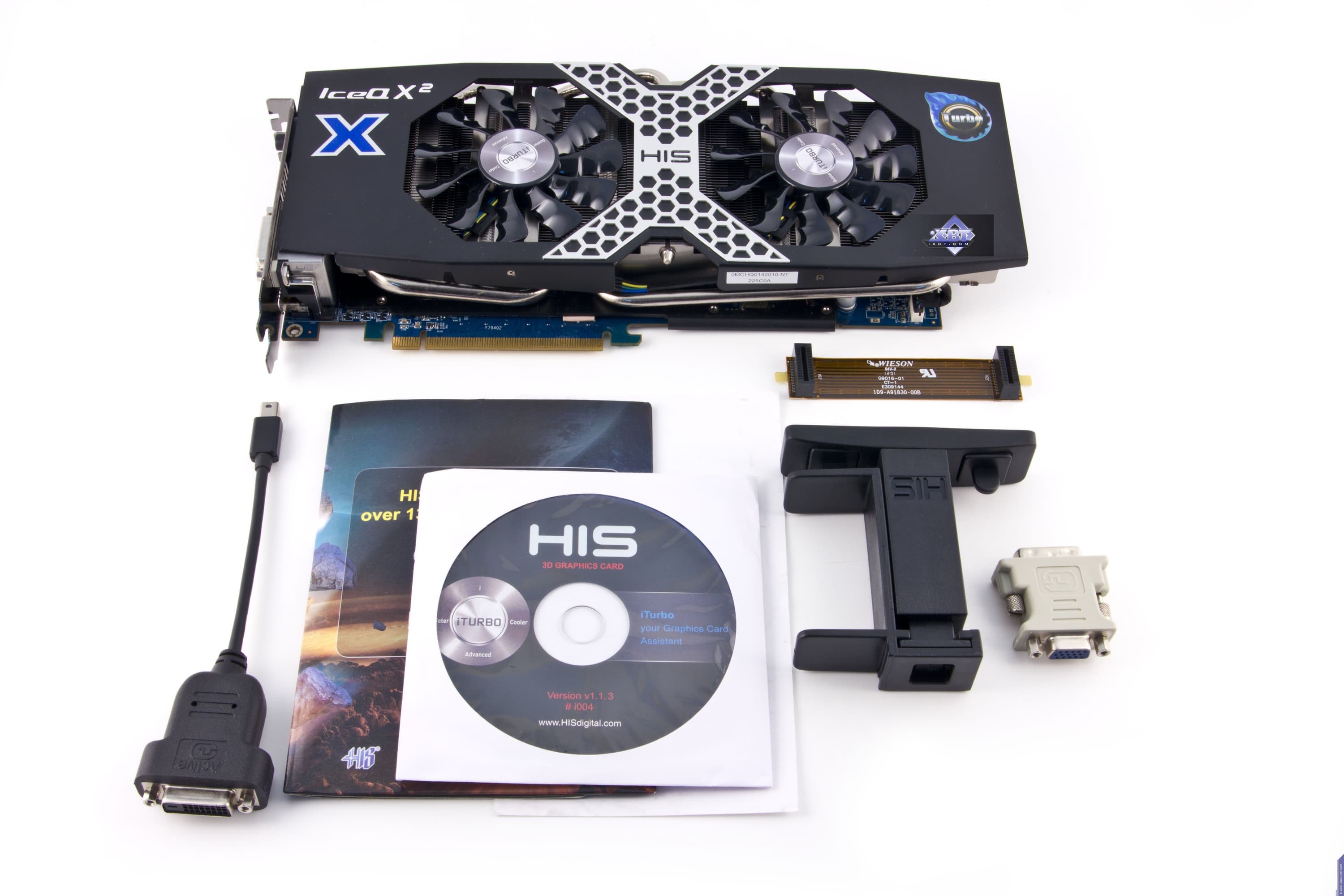

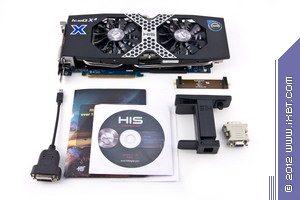

Базовый комплект плюс адаптер DVI-to-VGA, а в качесте бонуса — раздвижная подставка под плату (ставится на дно корпуса и поддерживает незакрепленный угол карты). |  |

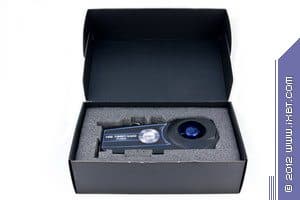

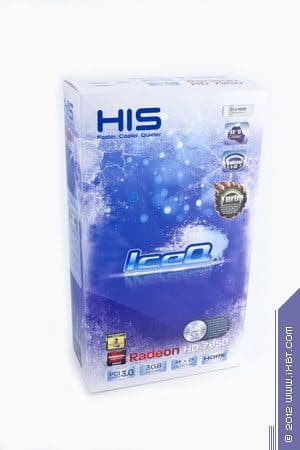

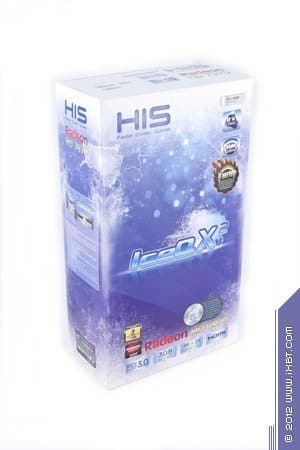

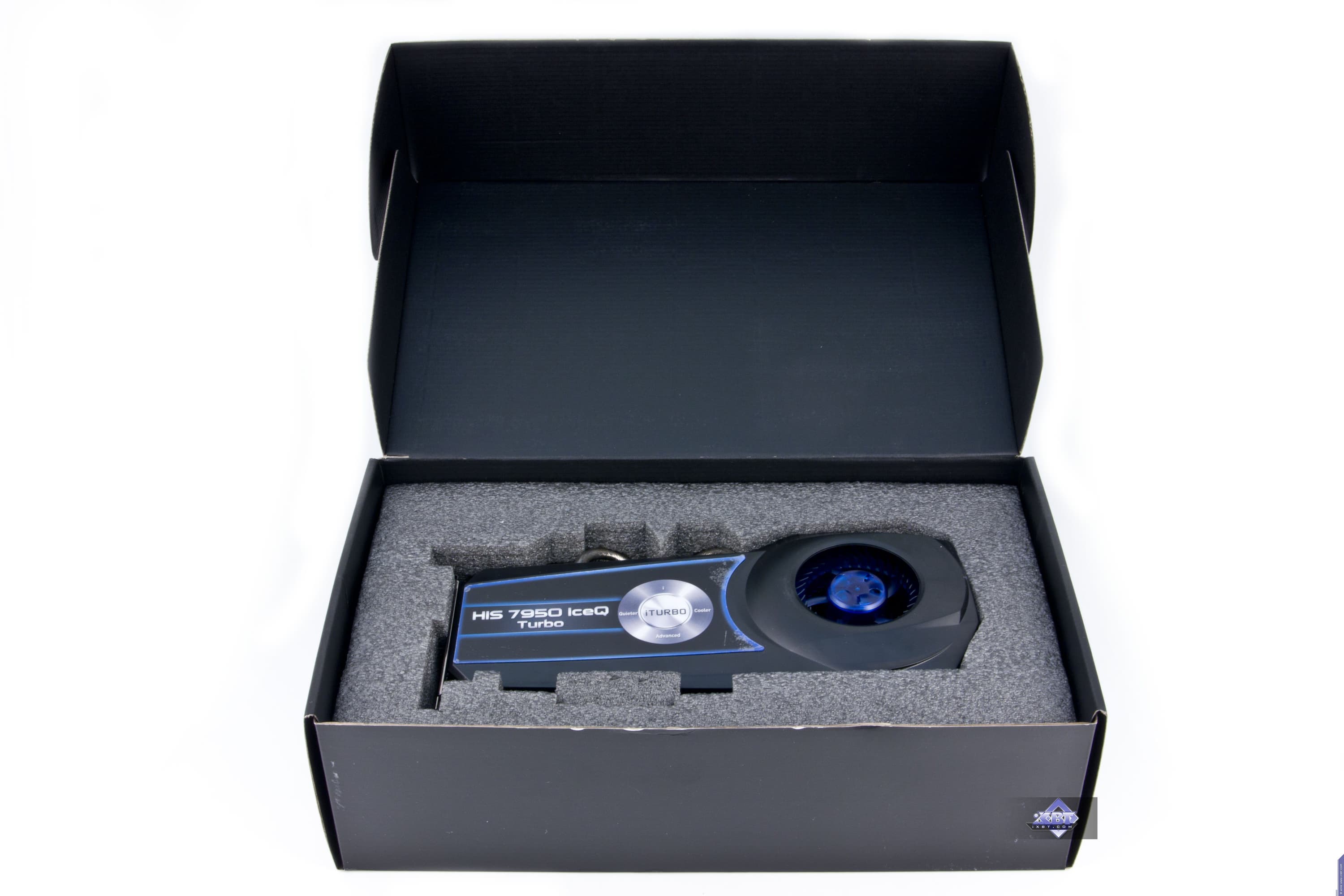

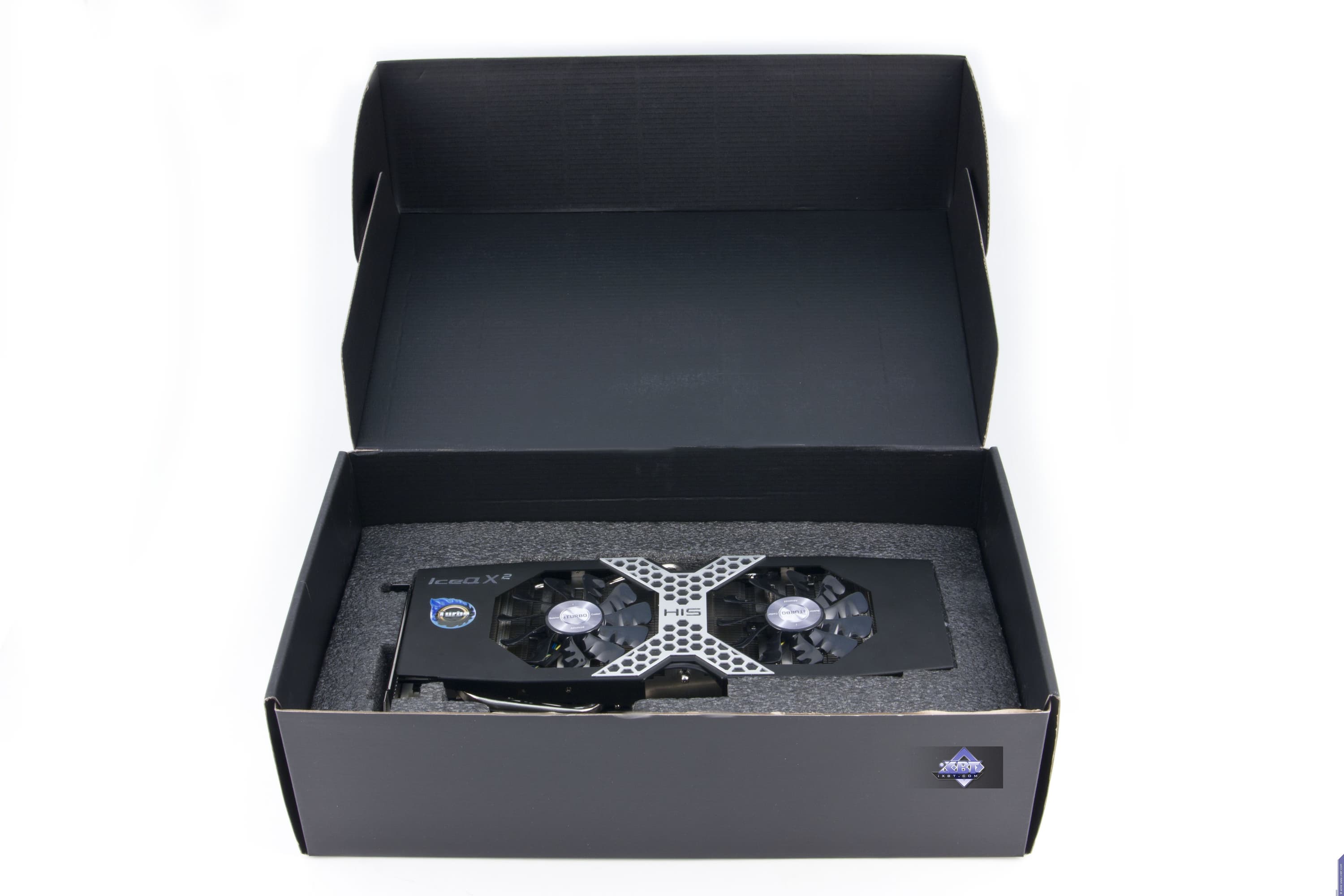

Упаковки.

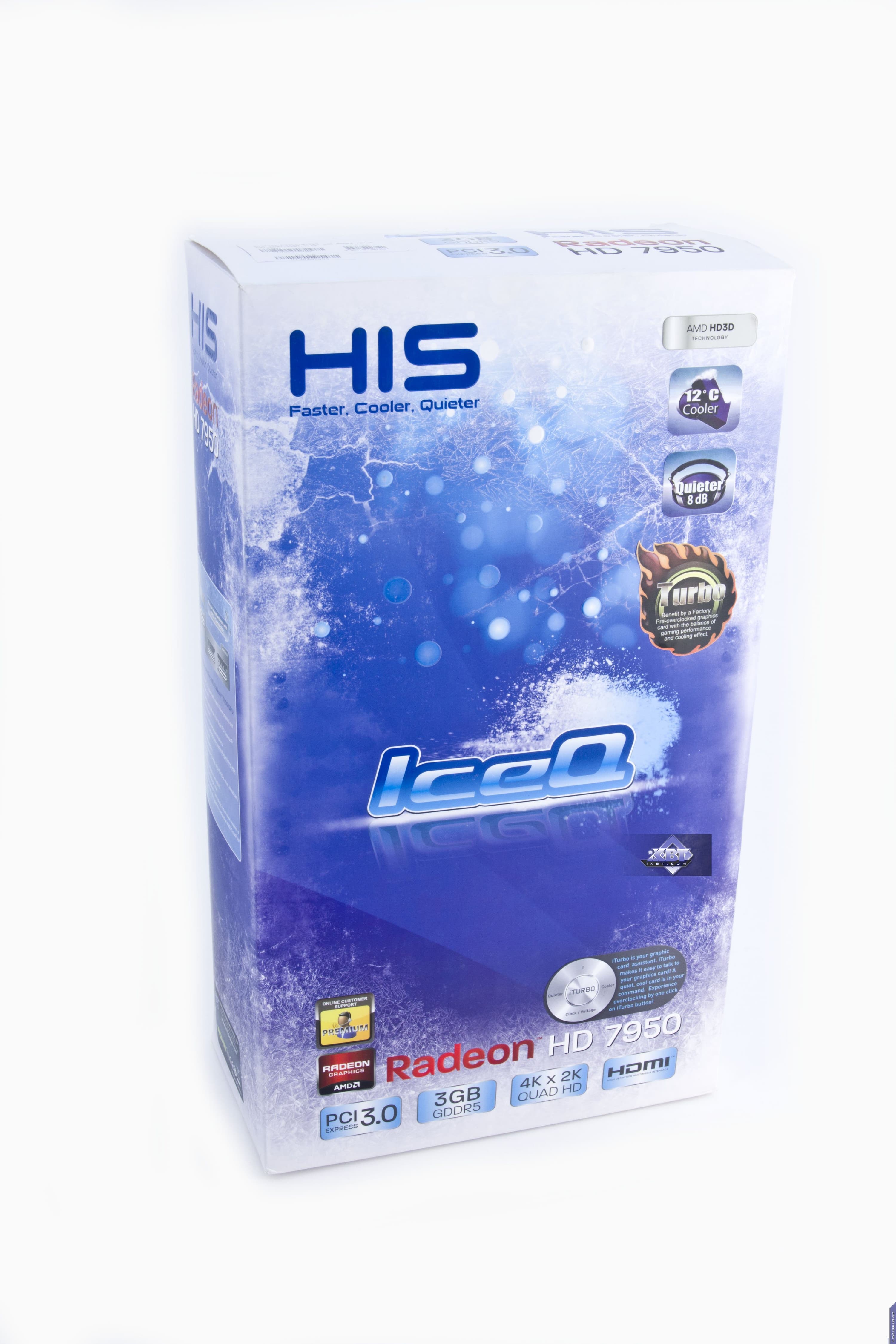

| HIS Radeon HD 7950 IceQ Turbo 3072 МБ 384-битной GDDR5 PCI-E | |
|---|---|
 |  |
| HIS Radeon HD 7970 IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E | |
 |  |

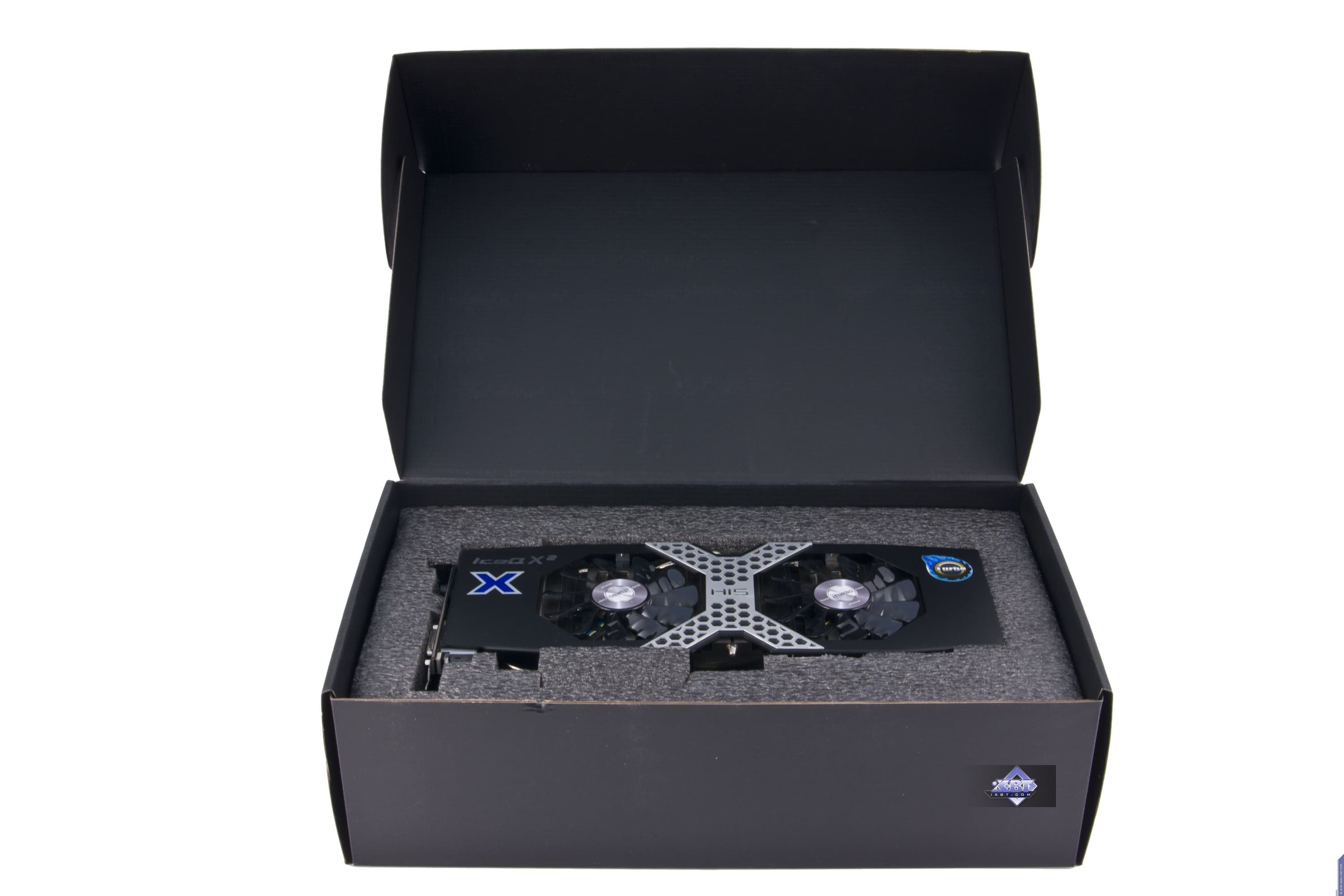

| HIS Radeon HD 7970X IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E | |
 |  |
Установка и драйверы
Конфигурация тестового стенда:
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессорa Intel Core i7-3960X (o/c 4 ГГц);
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 2×8 ГБ DDR3 SDRAM Corsair 1866 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 блокa питания Enermax Platimax 1200 Вт.
- операционная система Windows 7 64-битная; DirectX 11;
- монитор Dell UltraSharp U3011 (30″);
- драйверы AMD версии Catalyst 12.11beta; Nvidia версии 310.54
VSync отключен.
Результаты тестов: сравнение производительности
В качестве инструментария мы использовали:
- Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
Благодарим компанию Nvidia за предоставление лицензионного продукта. - Total War: Shogun 2 (Creavive Assembly/SEGA) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
Благодарим компанию Nvidia за предоставление лицензионного продукта. - 3DMark’11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.
- Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).
- Nexuiz (2012) (IllFonic/THQ) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
- Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.
- Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
Благодарим компанию Nvidia за предоставление лицензионного продукта. - Unigine Heaven Benchmark 2.0 (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка. - DiRT Showdown (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt showdown.exe -benchmark example_benchmark.xml).
Благодарим компанию AMD за предоставление лицензионного продукта. - Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
Благодарим компанию Nvidia за предоставление лицензионного продукта. - Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
Все наши пояснения направлены, как правило, на новичков или неопытных пользователей, желающих, однако, произвести апгрейд своего компьютера или просто собрать новый.
Тем, кто вообще не понимает, что́ такое ядро, почему в нем столько процессоров, что́ такое потоки и прочее, имеет смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.
Справочник по AMD Radeon HD 7xxx
Справочник по Nvidia Geforce GTX 6xx
А теперь посмотрим на тесты.
Ускоритель на базе HD 7950 имеет частоты работы, очень близкие к тем, что представлены на диаграммах ниже, поэтому можно смело брать для анализа результаты HD 7950 на 925 МГц по ядру.
- Total War: Shogun2
- Hard Reset
- Unigine Heaven Benchmark DirectX 11.0
- Aliens versus Predator (2010)
- Nexuiz (2012)
- Formula 1 (2010)
- 3DMark 11 Graphics Marks
- DiRT Showdown
- Metro 2033
- Sleeping Dogs
- Crysis 2
Выводы
Начнем с анализа Рейтинга ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Приведем выборку из этого рейтинга.
Рейтинг 3D-ускорителей iXBT.com
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 04 | HD 7970 3072 МБ, 1180/1180/6000 | 890 | 182 | 490 |
| 05 | GTX 680 4096 МБ, 1071—1200/6000 | 840 | 147 | 570 |
| 06 | HD 7970 GHz 3072 МБ, 1050/1050/6000 | 790 | 161 | 490 |
| 07 | GTX 670 2048 МБ, o/c 1100—1200/6600 | 790 | 185 | 426 |
| 08 | GTX 680 2048 МБ, 1000—1100/6000 | 780 | 142 | 548 |
| 09 | GTX 670 2048 МБ, 915—1030/6000 | 740 | 174 | 426 |
| 10 | HD 7970 3072 МБ, 925/925/5500 | 720 | 153 | 470 |
| 11 | HD 7950 3072 МБ, o/c 925/925/5500 | 700 | 197 | 356 |
Как и следовало ожидать, HIS 7970X IceQ X2 Turbo оказался лидером среди однопроцессорных ускорителей, и действительно, на сегодня это самый производительный акселератор игрового класса. Вторая карта, 7970 Turbo, по сути представляет собой Radeon HD 7970 GHz Edition, поэтому изучаем эту строку и делаем вывод, что лишь разогнанный вариант 4-гигового Geforce GTX 680 смог выйти вперед, а остальные соперники отстали, однако и цена у ускорителя Nvidia сильно выше, так что и этот продукт HIS выглядит просто замечательно. Что касается 7950 Turbo, то в таблице ему соответствует разогнанный вариант HD 7950, который хоть и замыкает нашу выборку, но имеет самую низкую цену из всех.
Именно потому очень интересно посмотреть Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):
Рейтинг полезности (возможности/цена)
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 16 | HD 7950 3072 МБ, o/c 925/925/5500 | 197 | 700 | 356 |
| 21 | GTX 670 2048 МБ, o/c 1100—1200/6600 | 185 | 790 | 426 |
| 22 | HD 7970 3072 МБ, 1180/1180/6000 | 182 | 890 | 490 |
| 25 | GTX 670 2048 МБ, 915—1030/6000 | 174 | 740 | 426 |
| 29 | HD 7970 GHz 3072 МБ, 1050/1050/6000 | 161 | 790 | 490 |
| 30 | HD 7970 3072 МБ, 925/925/5500 | 153 | 720 | 470 |
| 31 | GTX 680 4096 МБ, 1071—1200/6000 | 147 | 840 | 570 |
| 32 | GTX 680 2048 МБ, 1000—1100/6000 | 142 | 780 | 548 |
Вот! Чего и следовало ожидать! Самая низкая цена у разогнанного варианта HD 7950 обусловила его первое место в группе по рейтингу полезности. Впрочем следует учитывать, что при расчете рейтингов мы полагали равными цены ускорителей с номинальными частотами и с повышенными, аргументируя это, во-первых, тем, что многие «стандартные» акселераторы могут запросто работать на повышенных частотах, используемых у нас (да и в тестах они так и участвуют), а во-вторых, анализ прайс-листов показал, что очень часто «турбо»-версии некоторых производителей имеют такие же цены, как и «стандартные» версии производства, например, Asus, MSI или иных известных брендов. Что касается остальных карт на базе HD 7970 в приведенной группе, то можем сказать одно: они оказались более полезны, чем их конкуренты в лице Geforce GTX 680 с разным объемом памяти и разными частотами.
Теперь пройдемся по картам.
HIS Radeon HD 7950 IceQ Turbo 3072 МБ 384-битной GDDR5 PCI-E — великолепный вариант HD 7950, имеющий самую высокую привлекательность в своей группе топовых ускорителей. Продукт также отличается хорошей и очень эффективной системой охлаждения.
HIS Radeon HD 7970 IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E — добротный и также неплохо выглядящий в своей группе по рейтингу полезности продукт. СО чуть похуже, чем у предыдущего ускорителя, однако производимый ею шум не столь критичен (его можно услышать только в очень тихом системном блоке).
HIS Radeon HD 7970X IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E — самый мощный на сегодня однопроцессорный ускоритель игрового класса. Да, разумеется, это топовое изделие, потому цена ожидается очень высокой, однако все же по рейтингу полезности этот продукт не в аутсайдерах, так что привлекательность его весьма велика. Минусом является относительно шумная СО — это факт немного неприятный. В целом же каждый решает сам для себя, что ему важнее. Во всяком случае, мы уже успели убедиться в том, что многие топовые акселераторы могут шуметь, и производители считают это несущественным минусом, мотивируя тем, что системные блоки уровня Hi-End не могут быть тихими по определению (во всяком случае, под серьезной нагрузкой).
Окончательное решение традиционно остается за нашими читателями. Мы лишь даем информацию о рассмотренных продуктах, но не делаем прямых указаний по выбору того или иного изделия.
В номинации «Оригинальный дизайн» (за ноябрь 2012 года) получили награды следующие карты:
- HIS Radeon HD 7950 IceQ Turbo 3072 МБ 384-битной GDDR5 PCI-E
- HIS Radeon HD 7970 IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E
- HIS Radeon HD 7970X IceQ X2 Turbo 3072 МБ 384-битной GDDR5 PCI-E
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| HD 7950 — Н/Д(0) | GTX 670 — $1166(2) |
| HD 7950 — Н/Д(0) | GTX 660 Ti — $309(2) |
| HD 7970 — Н/Д(0) | GTX 680 — $428(3) |
| HD 7970 — Н/Д(0) | GTX 670 — $1166(2) |
| HD 7970 GHz — Н/Д(0) | GTX 670 — $1166(2) |
| HD 7970 GHz — Н/Д(0) | GTX 680 — $428(3) |
| HD 7970 GHz — Н/Д(0) | HD 6970 — Н/Д(0) |
| HIS 7950 IceQ Turbo — Н/Д(0) | HD 7950 — Н/Д(0) |
| HIS 7970 IceQ X2 Turbo — Н/Д(0) | HD 7970 — Н/Д(0) |
| HIS 7970X IceQ X2 Turbo — Н/Д(0) | HD 7970 GHz — Н/Д(0) |
