Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Inno3D iChill Geforce GTX 960 Ultra 2048 МБ 128-битной GDDR5 PCI-E
Сведения о производителе: Компания InnoVision Multimedia Limited, торговая марка Inno3D, основана в 1998 году в Гонконге. Штаб-квартира в Гонконге. Производство до 2010 года было в Китае, теперь 100% продукции заказываются на сторонних заводах. Компания всегда выпускала видеоускорители только на GPU Nvidia. Продукция поставлялась на российский рынок как noname примерно до 2002 года. Общая численность персонала примерно 100 человек.
Устройство(а)
| Inno3D iChill Geforce GTX 960 Ultra 2048 МБ 128-битной GDDR5 PCI-E | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Geforce GTX 960 (GM206) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1329—1392 | 1126—1178 |
| Частота работы памяти (физическая (эффективная)), МГц | 1800 (7200) | 1750 (7000) |
| Ширина шины обмена с памятью, бит | 128 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 8/1329—1392 | 8/1126—1178 |
| Число операций (ALU) в блоке | 128 | |
| Суммарное число операций (ALU) | 1024 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 64 | |
| Число блоков растеризации (ROP) | 32 | |
| Размеры, мм | 305×110×60 | 190×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 128/56/18 | 119/45/17 |
| Уровень шума (в режиме 2D/в режиме 2D (просмотр видео)/в режиме максимального 3D), дБА | 20/20/28,6 | — |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | SLI | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет |
| Дополнительное питание: количество 6-контактных разъемов | 2 | 1 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 4 Гбит (по 2 на каждой стороне PCB). Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

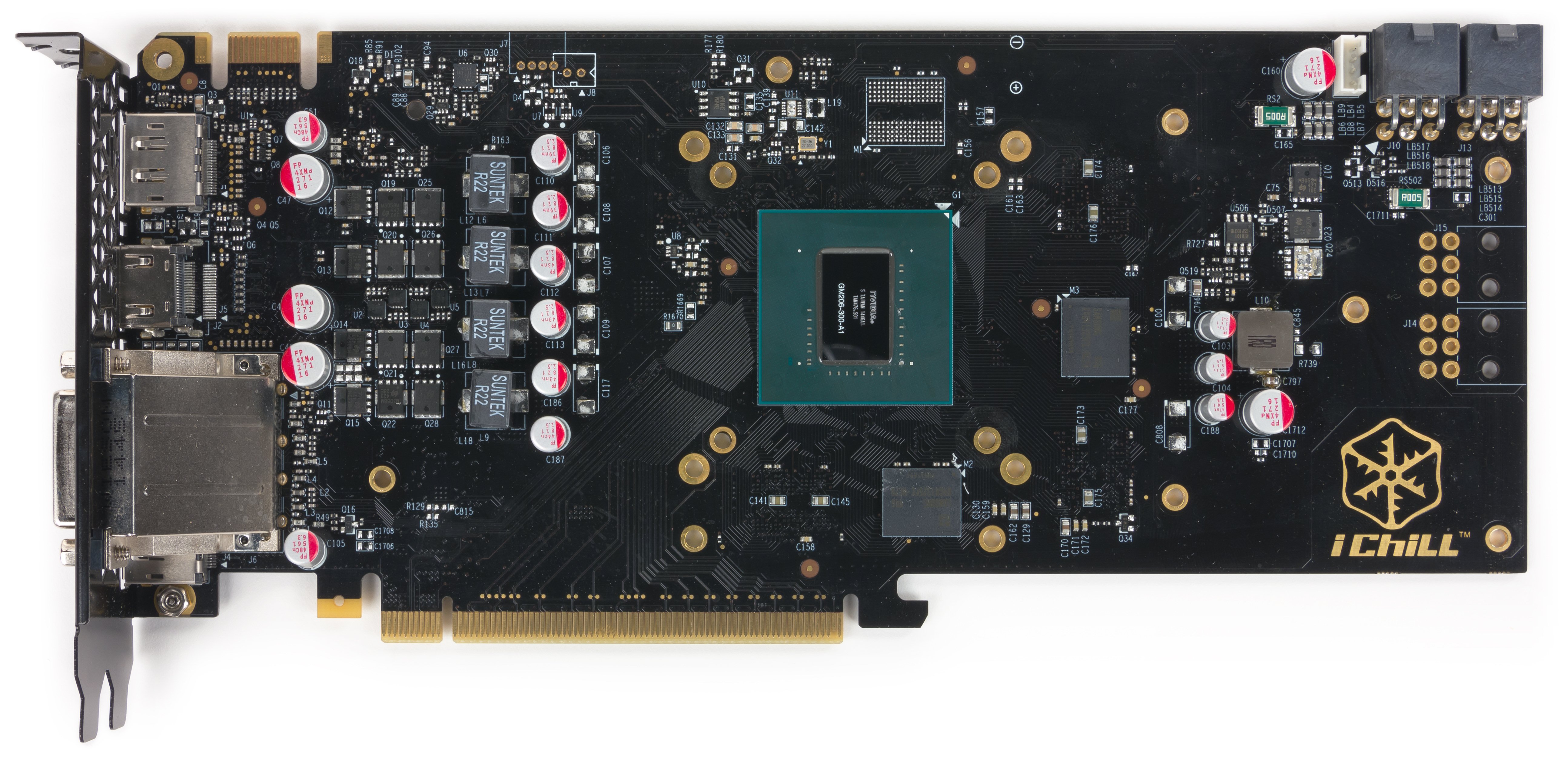

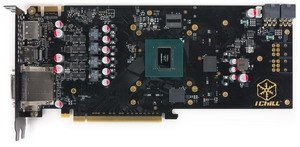

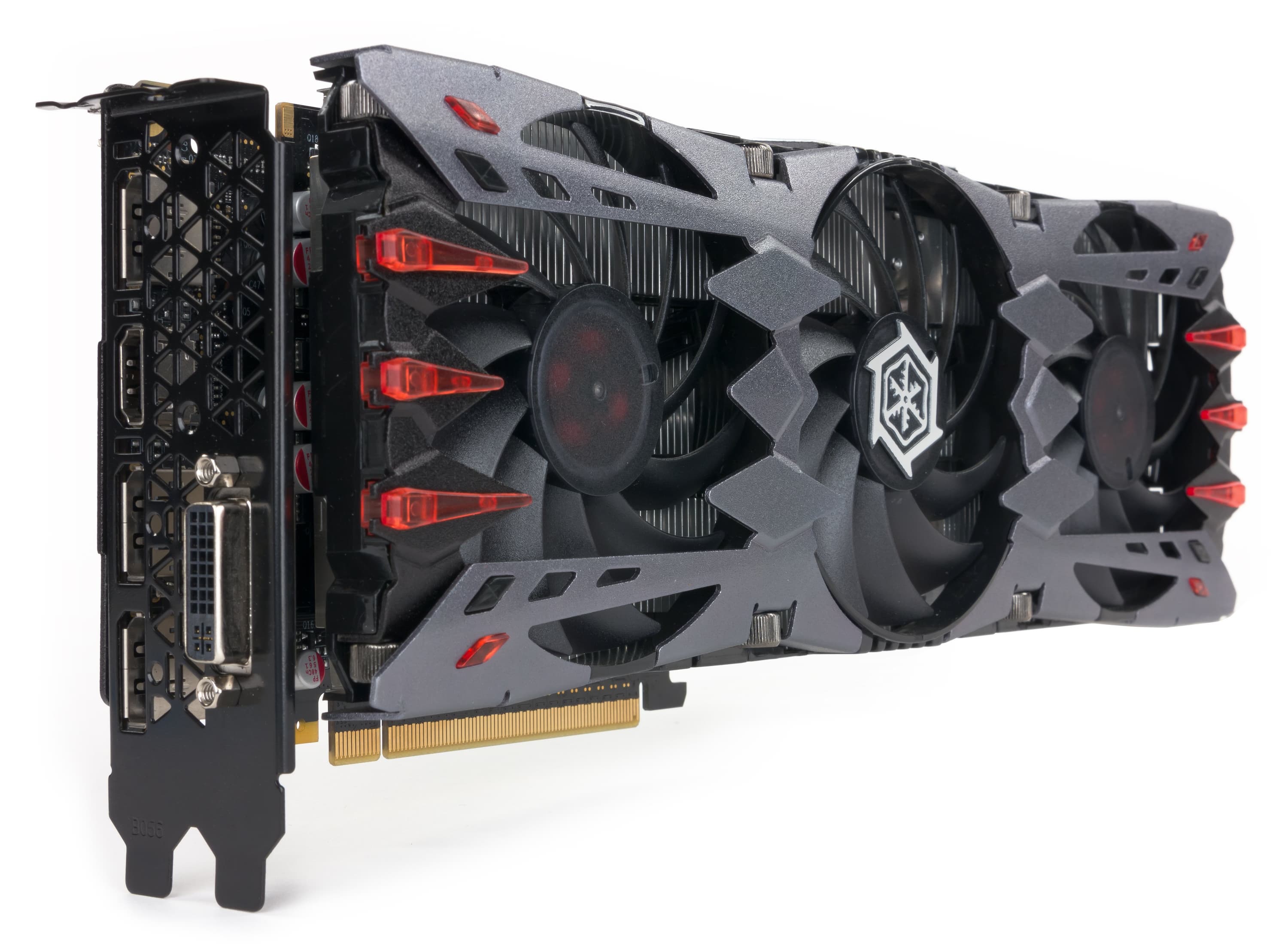

| Вид спереди | |
| Inno3D iChill Geforce GTX 960 Ultra 2048 МБ 128-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 960 |
 |  |

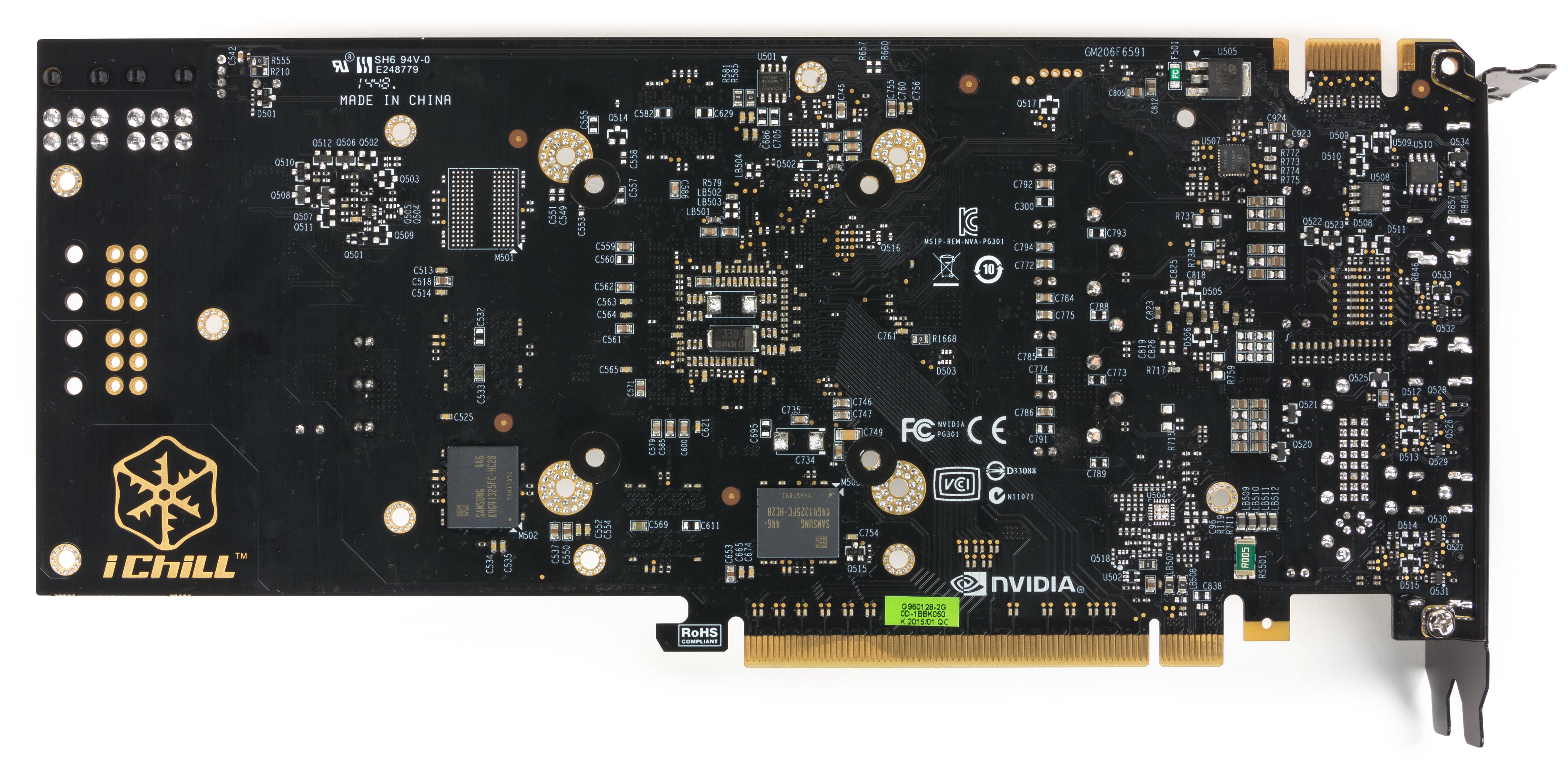

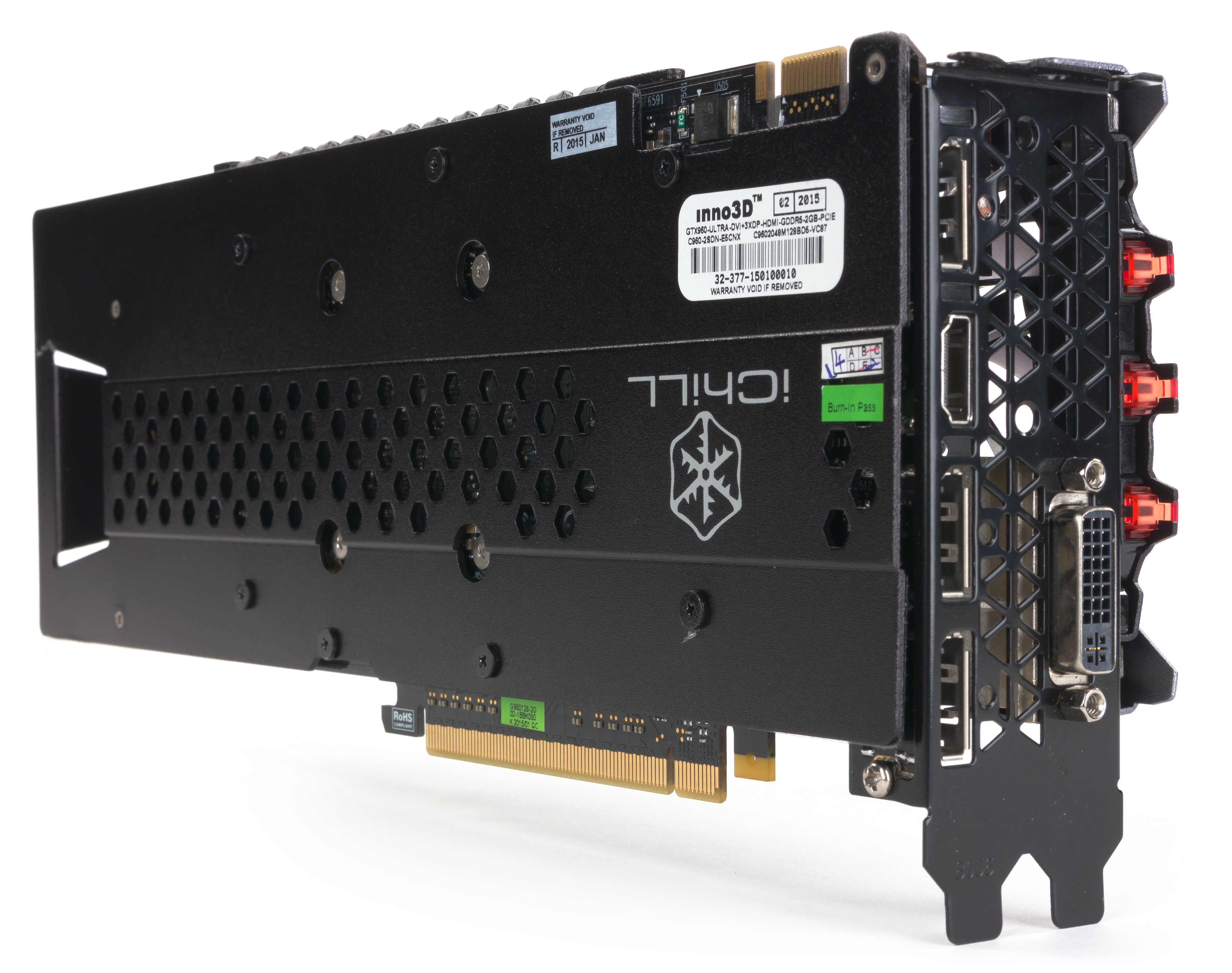

| Вид сзади | |
| Inno3D iChill Geforce GTX 960 Ultra 2048 МБ 128-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 960 |
 |  |
Очевидно что плата по сути 192-битная, то есть на ней разведена шина памяти шириной в 192 бит, а не 128 (это можно легко вычислить по количеству посадочных мест под микросхемы памяти — их 6, а все микросхемы памяти сейчас 32-битные). При этом установлено на карте только 4 микросхемы памяти, доступ к которым и осуществляется по 128-битной шине. Это дает нам понять, что ядро GM206 имеет контроллер памяти 192 бит, а не 128, и в данном варианте у GPU просто урезаны кое-какие блоки для работы со 128-битной шиной.
PCB сделана нарочито длинной (хотя для таких шины и БП и короткой было бы достаточно), чтобы можно было установить монструозную систему охлаждения. А в основном все просто: схема питания 4-фазная, карта имеет серьезно повышенные частоты работы, и как следствие — изменен (усилен) блок питания, установлены два 6-контактных разъема питания (хотя даже столь повышенные частоты работы явно не приведут к ощутимому росту энергопотребления).

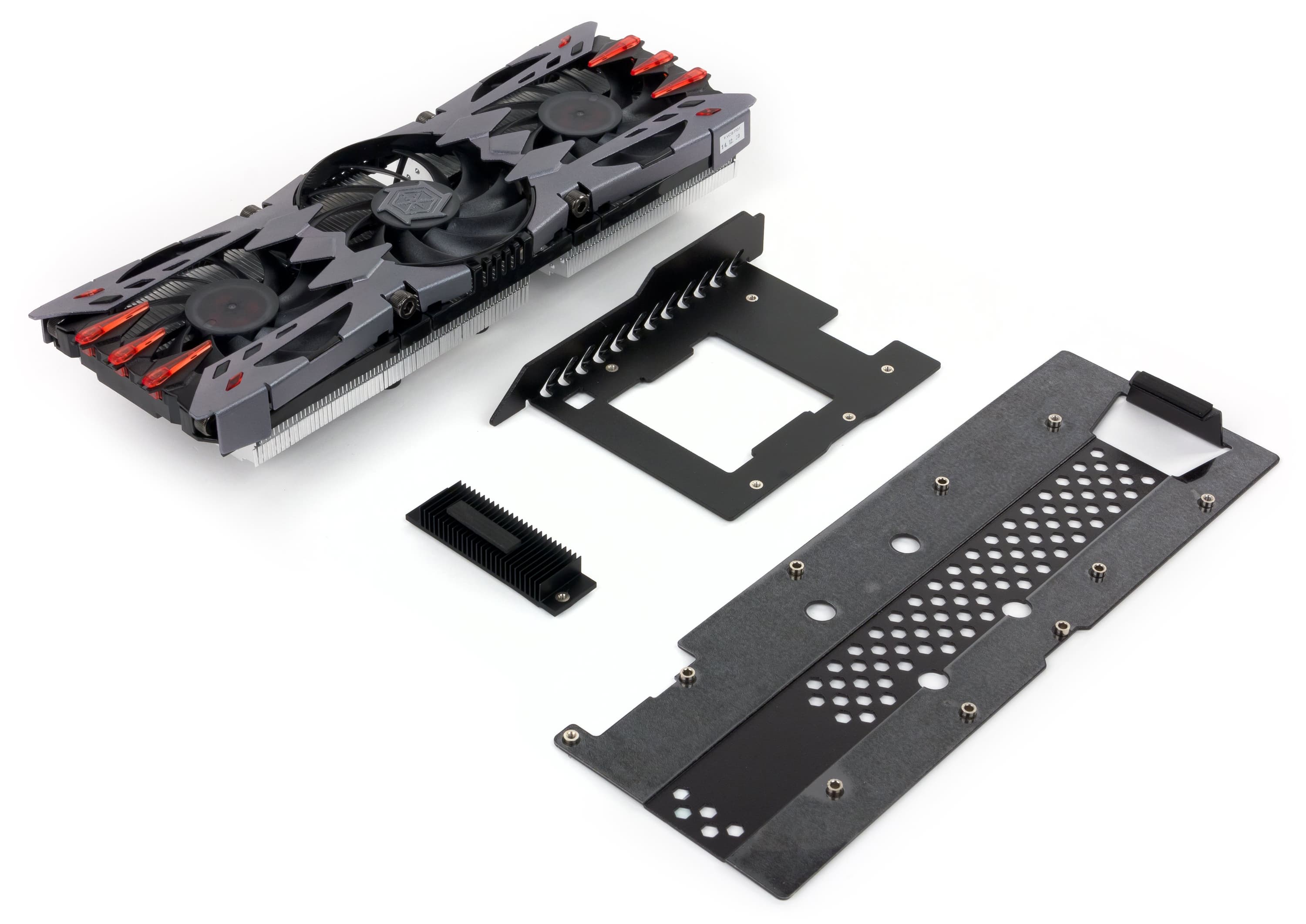

| Система охлаждения | |
|---|---|

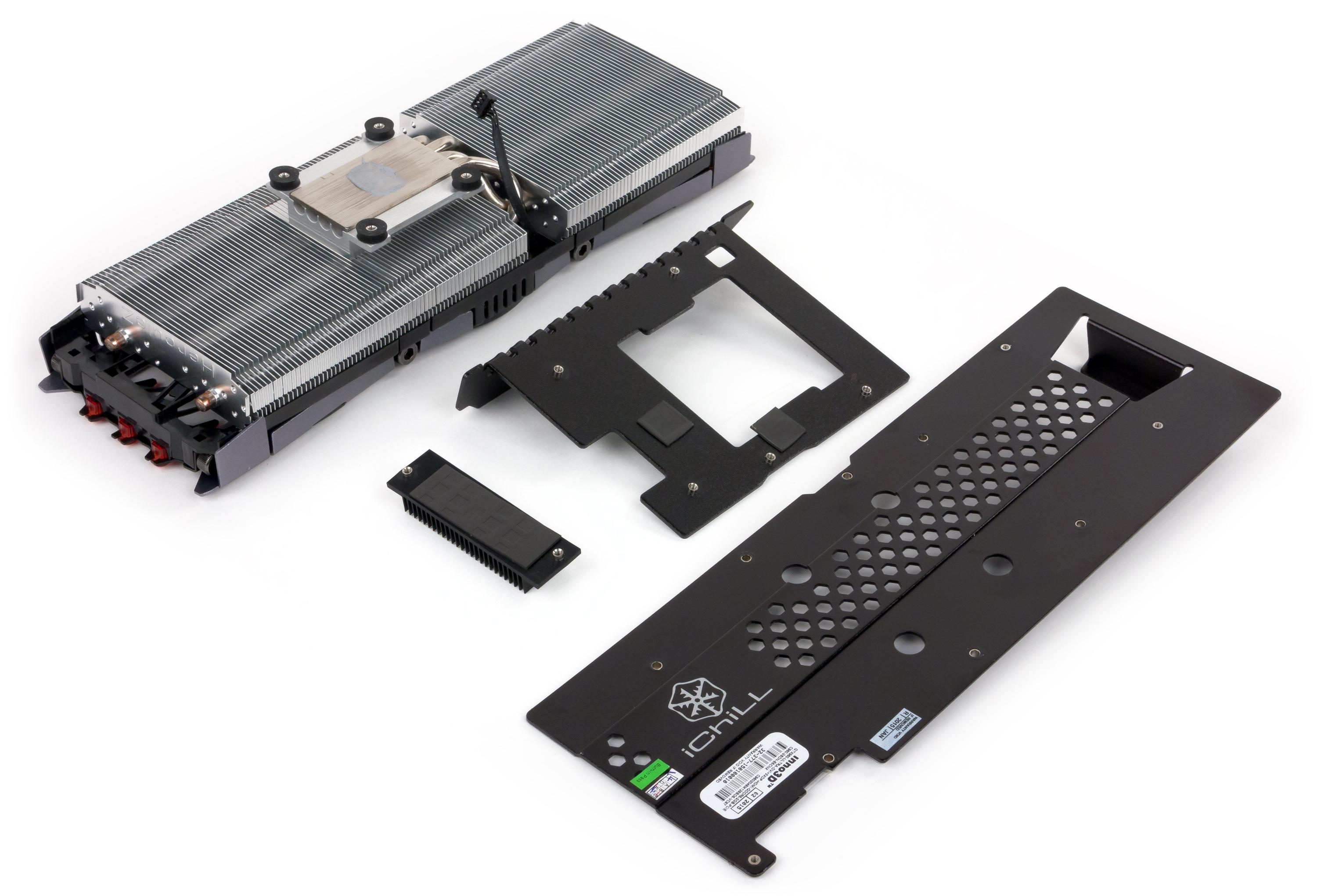

Перед нами снова СО серии HerculeZ. Ее основой являются два массивных радиатора, соединенных тепловыми трубками между собой и с особой платформой-подошвой, прижимающейся к ядру видеокарты. Все выполнено из медных сплавов и покрыто никелем. На радиаторах установлен кожух с тремя вентиляторами, которые могут демонтироваться без снятия СО с карты — с помощью прилагаемой угловой отвертки. Микросхемы памяти охлаждаются несколько странно: имеется пластина-радиатор для лицевых микросхем, но их «коллеги» на оборотной стороне PCB охлаждения не имеют. На силовых транзисторах установлен свой небольшой радиатор. После 6-часового прогона под нагрузкой максимальная температура не превысила 51 градуса, что является великолепным результатом для видеокарты такого уровня (еще бы: на относительно простую видеокарту средней производительности установили СО от топовых продуктов). |  |
 | |
| Мониторинг температурного режима с помощью EVGA PrecisionX (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D вентиляторы не работают, температура ядра не поднимается выше 28 °C. Уровень шума — фоновый.
При просмотре фильма с аппаратным декодированием температура ядра достигала 48 °C, но вентиляторы по-прежнему не работали, уровень шума — фоновый.
В режиме максимальной нагрузки в 3D температура достигала уровня чуть выше 50 °C, вентиляторы раскручивались до частоты вращения более 1200 оборотов в минуту, шум вырастал до 28,6 дБА. В целом карта очень тихая, если сравнивать с прямыми конкурентами.

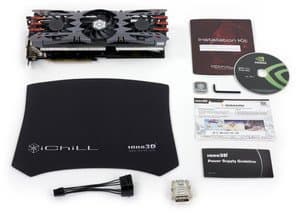

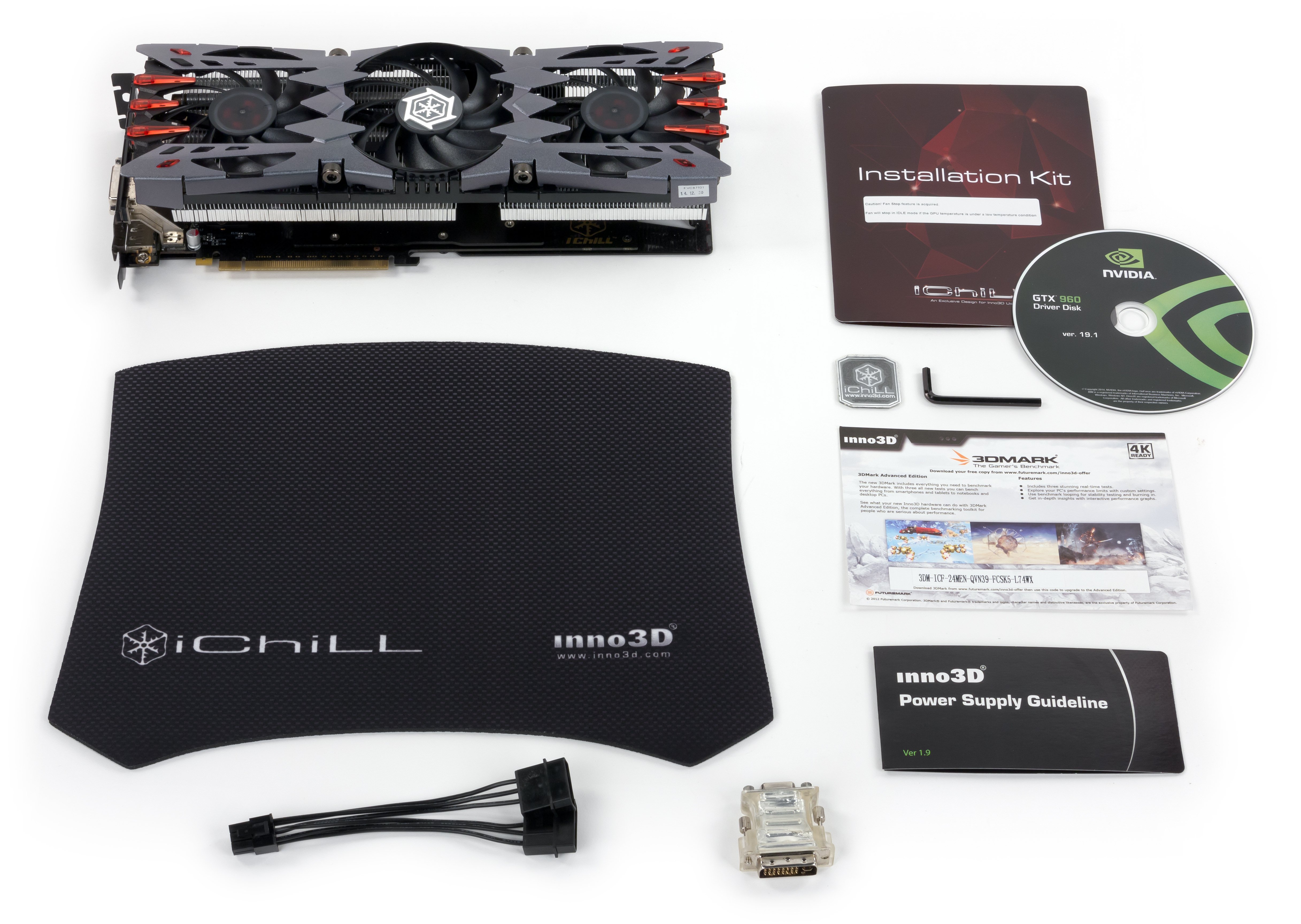

| Комплектация. | |
|---|---|

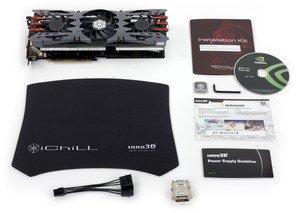

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания, адаптер DVI-to-VGA и фирменный коврик iChill для мыши. Плюс угловая отвертка. А также бонус — версия Advanced Edition тестового бенчмарка 3DMark. |  |

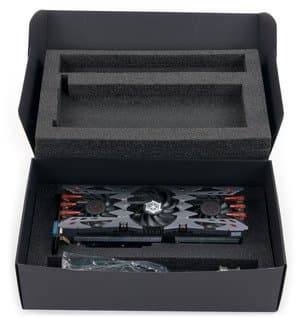

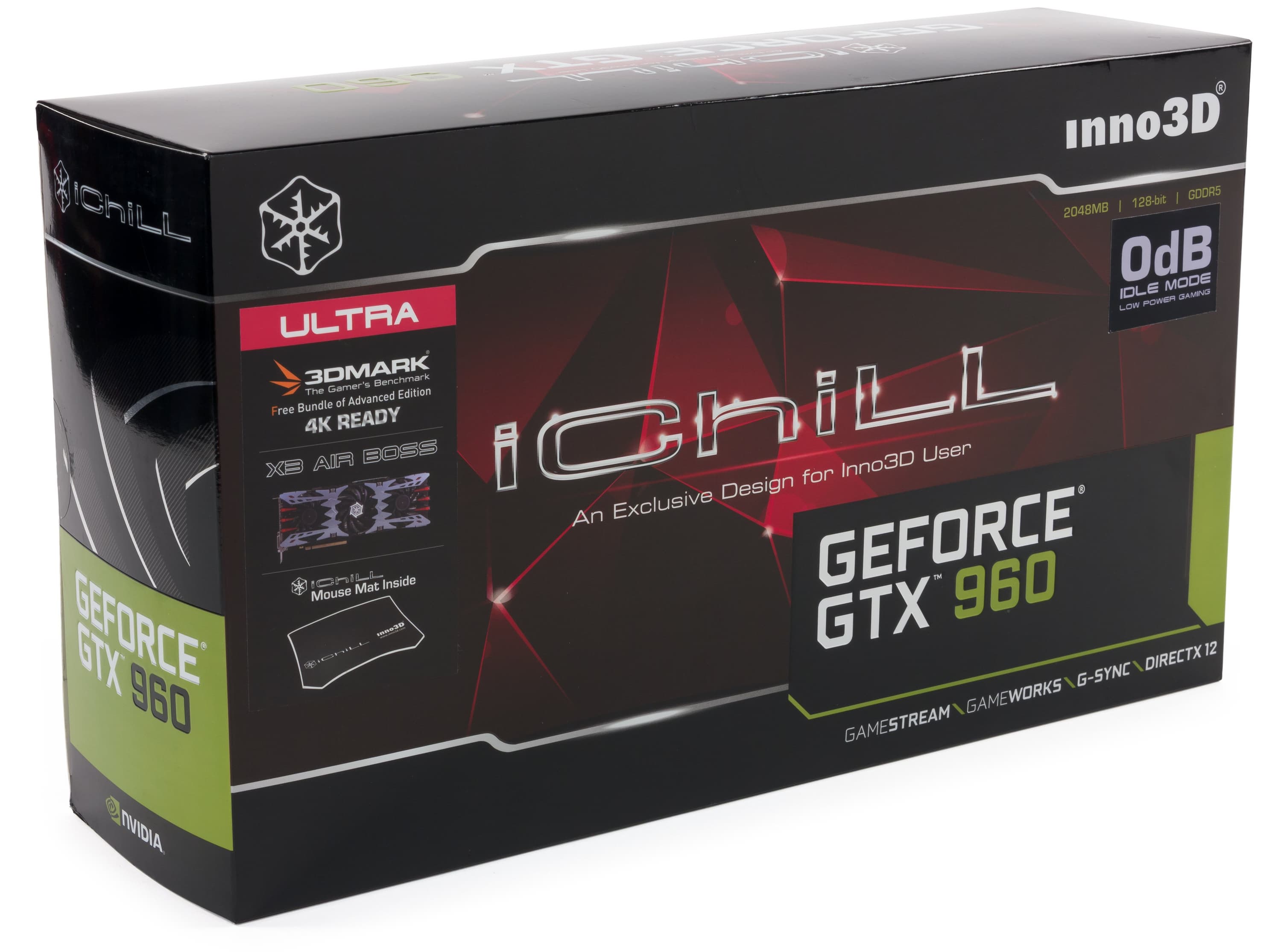

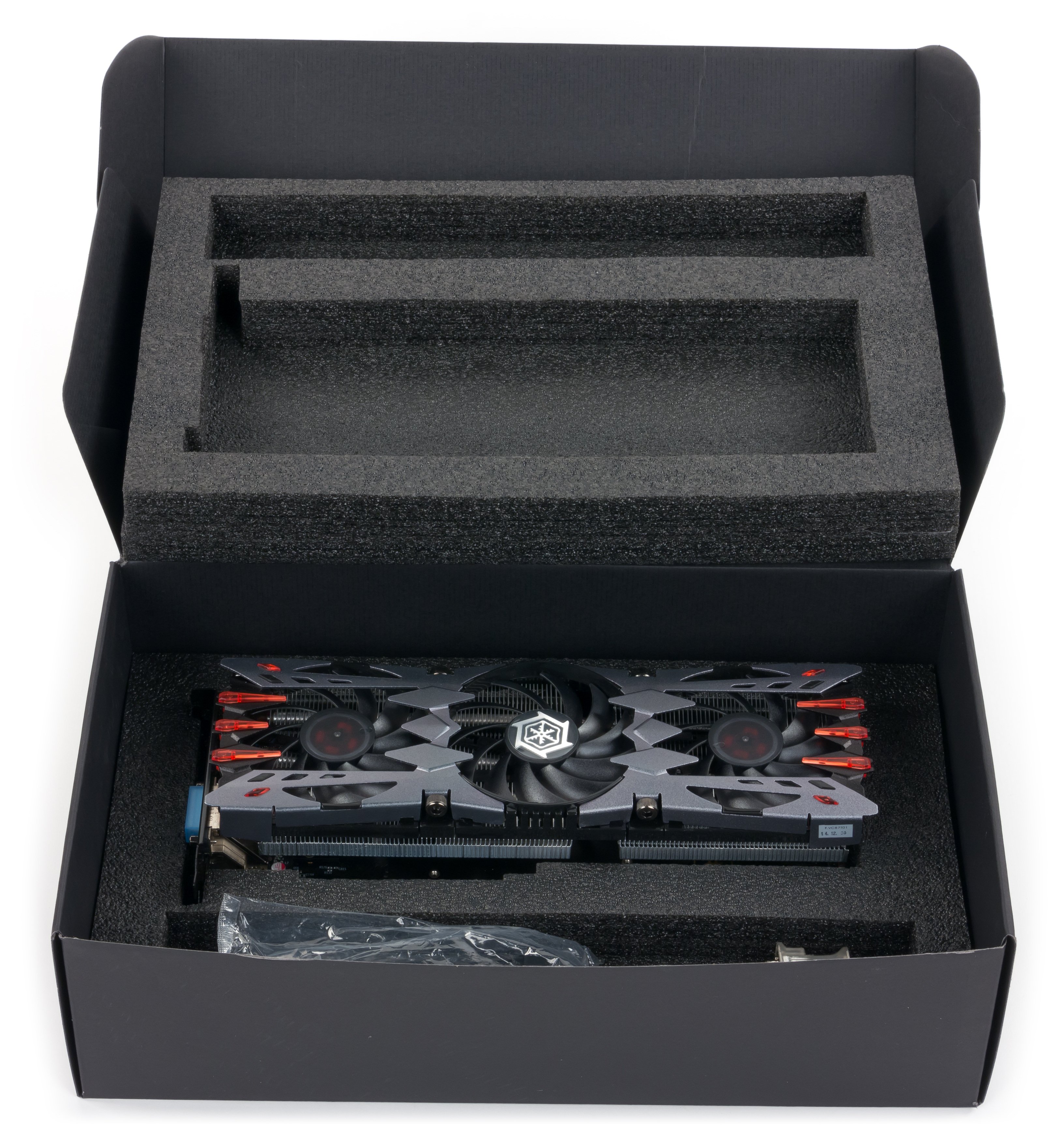

| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Амур 1200 (1200 Вт);
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- монитор Asus ProArt PA249Q (24″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 14.12,
- драйверы Nvidia версии 347.25,
- VSync отключен.
Список инструментов тестирования
Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.
- BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0
- 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment) — DirectX 11.0
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0
- Dragon Age: Inquisition ( BioWare/EA) — DirectX 11.0
- Watch Dogs (Ubisoft) — DirectX 11.0
- Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1
- Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0
- Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0
- Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Hitman Absolultion
- Thief (2014)
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 960 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | середина февраля 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 12 | R9 285 2048 МБ, 973/973/5500 | 1350 | 504 | 268 |
| 13 | R9 280 3072 МБ, 940/940/5000 | 1250 | 498 | 251 |
| 14 | Inno3D GTX 960 2048 МБ, 1329—1392/7200 | 1190 | 517 | 230 |
| 17 | GTX 760 2048 МБ, 980—1033/6000 | 1160 | 487 | 238 |
| 19 | GTX 960 2048 МБ, 1126—1178/7000 | 1100 | 478 | 230 |
| 20 | R9 270X 2048 МБ, 1050/1050/5600 | 1060 | 525 | 202 |
| 21 | GTX 660 Ti 2048 МБ, 915—1030/6000 | 1040 | 230 | 453 |
Комментарий к Рейтингам iXBT.com
Сильно повышенные частоты работы у карты Inno3D позволили ей подняться выше GTX 760 и приблизиться к конкуренту в лице R9 280. А если цена на GTX 960 упадет до рекомендованных 200 долларов, то прямым конкурентом для нее станет уже R9 270X, и тут у GTX 960 все будет просто отлично. Следите за ценами!
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | середина февраля 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 03 | R9 270X 2048 МБ, 1050/1050/5600 | 525 | 1060 | 202 |
| 05 | Inno3D GTX 960 2048 МБ, 1329—1392/7200 | 517 | 1190 | 230 |
| 09 | R9 285 2048 МБ, 973/973/5500 | 504 | 1350 | 268 |
| 10 | R9 280 3072 МБ, 940/940/5000 | 498 | 1250 | 251 |
| 13 | GTX 760 2048 МБ, 980—1033/6000 | 487 | 1160 | 238 |
| 15 | GTX 960 2048 МБ, 1126—1178/7000 | 478 | 1100 | 230 |
| 33 | GTX 660 Ti 2048 МБ, 915—1030/6000 | 230 | 1040 | 453 |
Комментарий к Рейтингам полезности
R9 270X оказывается лидером рейтинга из-за своей цены, а ускоритель Inno3D занял вторую строчку, обойдя соперников в лице Radeon R9 280/285. Правда, надо оговориться, что на момент написания материала ускоритель Inno3D не был представлен в рознице, так что мы взяли в качестве его стоимости среднестатистическую цену на GTX 960. Естественно, если эта карта окажется в рознице дороже (а для этого есть все основания, учитывая не по классу мощную систему охлаждения), то и рейтинг полезности у Inno3D iChill Geforce GTX 960 Ultra будет ниже.
Inno3D iChill Geforce GTX 960 Ultra 2048 МБ 128-битной GDDR5 PCI-E — очень интересное решение среднего класса (ближе к бюджетному), обладающее очень эффективной и тихой системой охлаждения (к сожалению, имеющей огромные размеры, поэтому видеокарта занимает 3 слота в системном блоке, что для середнячка как-то странновато). Кулер серии HerculeZ позволяет снимать вентиляторы без демонтажа всей СО с видеокарты — например, для их очистки, а также можно просто снять ненужные, если есть мнение, что и меньшего количества вентиляторов достаточно для нормального охлаждения. Видеокарта смотрится очень привлекательно относительно соперников в лице Radeon R9 280 и R9 285, однако пока остается открытым вопрос с ее ценой, а стоимость базового Geforce GTX 960 сейчас явно завышена.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!). В номинации «Оригинальный дизайн» (за февраль 2015 года)
награду получила карта:
- Inno3D iChill Geforce GTX 960 Ultra 2048 МБ 128-битной GDDR5 PCI-E
Также в номинации «Отличная поставка» (за февраль 2015 года)
награду получила карта:
- Inno3D iChill Geforce GTX 960 Ultra 2048 МБ 128-битной GDDR5 PCI-E
