Видеоускоритель Inno3D iChill GeForce GTX 980Ti X3 Ultra

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Inno3D iChill GeForce GTX 980Ti X3 Ultra 6144 МБ 384-битной GDDR5 PCI-E

Сведения о производителе: Компания InnoVision Multimedia Limited, торговая марка Inno3D, основана в 1998 году в Гонконге. Штаб-квартира в Гонконге. Производство до 2010 года было в Китае, теперь 100% продукции заказываются на сторонних заводах. Компания всегда выпускала видеоускорители только на GPU Nvidia. Продукция поставлялась на российский рынок как noname примерно до 2002 года. Общая численность персонала примерно 100 человек.

Устройство(а)

Inno3D iChill GeForce GTX 980Ti X3 Ultra 6144 МБ 384-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPUGeForce GTX 980 Ti (GM200)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1152—13801000—1075
Частота работы памяти (физическая (эффективная)), МГц1800 (7200)1750 (7000)
Ширина шины обмена с памятью, бит384
Число вычислительных блоков в GPU22
Число операций (ALU) в блоке128
Суммарное число операций (ALU)2816
Число блоков текстурирования (BLF/TLF/ANIS)176
Число блоков растеризации (ROP)96
Размеры, мм300×105×55270×100×35
Количество слотов в системном блоке, занимаемые видеокартой32
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт275248
В режиме 2D, Вт9894
В режиме «сна», Вт1412
Уровень шумаВ режиме 2D, дБА2020
В режиме 2D (просмотр видео), дБА2222
В режиме максимального 3D, дБА3132,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.21×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 2.0, 3×DisplayPort 1.2
Поддержка многопроцессорной работыSLI
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов11
Дополнительное питание: количество 6-контактных разъемов11
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600

Комплектация локальной памятью
Картa имеeт 6144 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах по 4 Гбит на лицевой стороне PCB.

Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1750 (7000) МГц.

Сравнение с эталонным дизайном (reference)

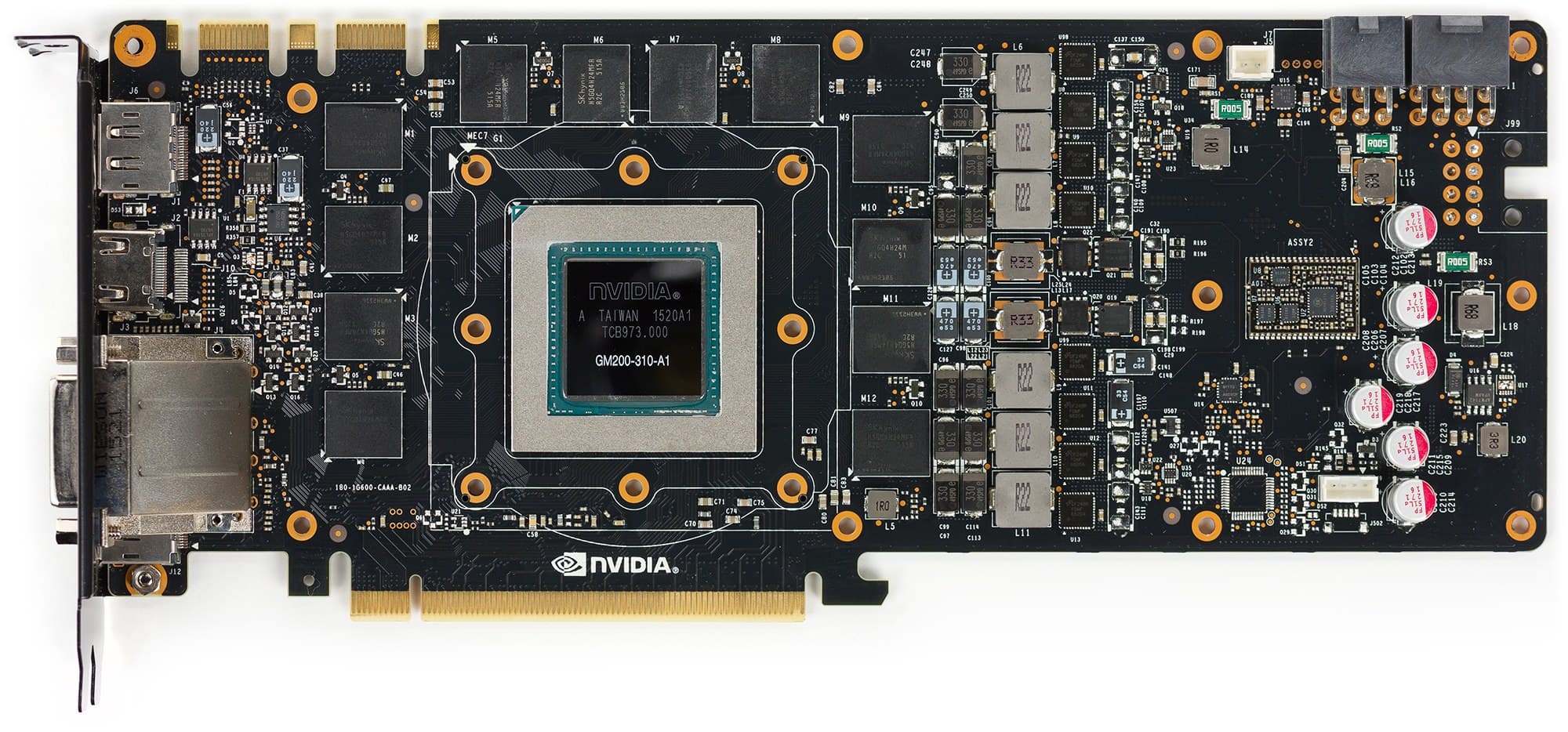

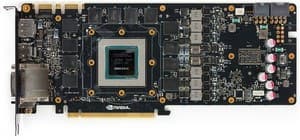

Вид спереди
Inno3D iChill GeForce GTX 980Ti X3 Ultra 6144 МБ 384-битной GDDR5 PCI-E Reference card Nvidia GeForce GTX 980 Ti

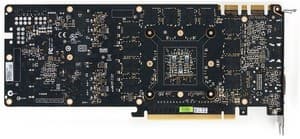

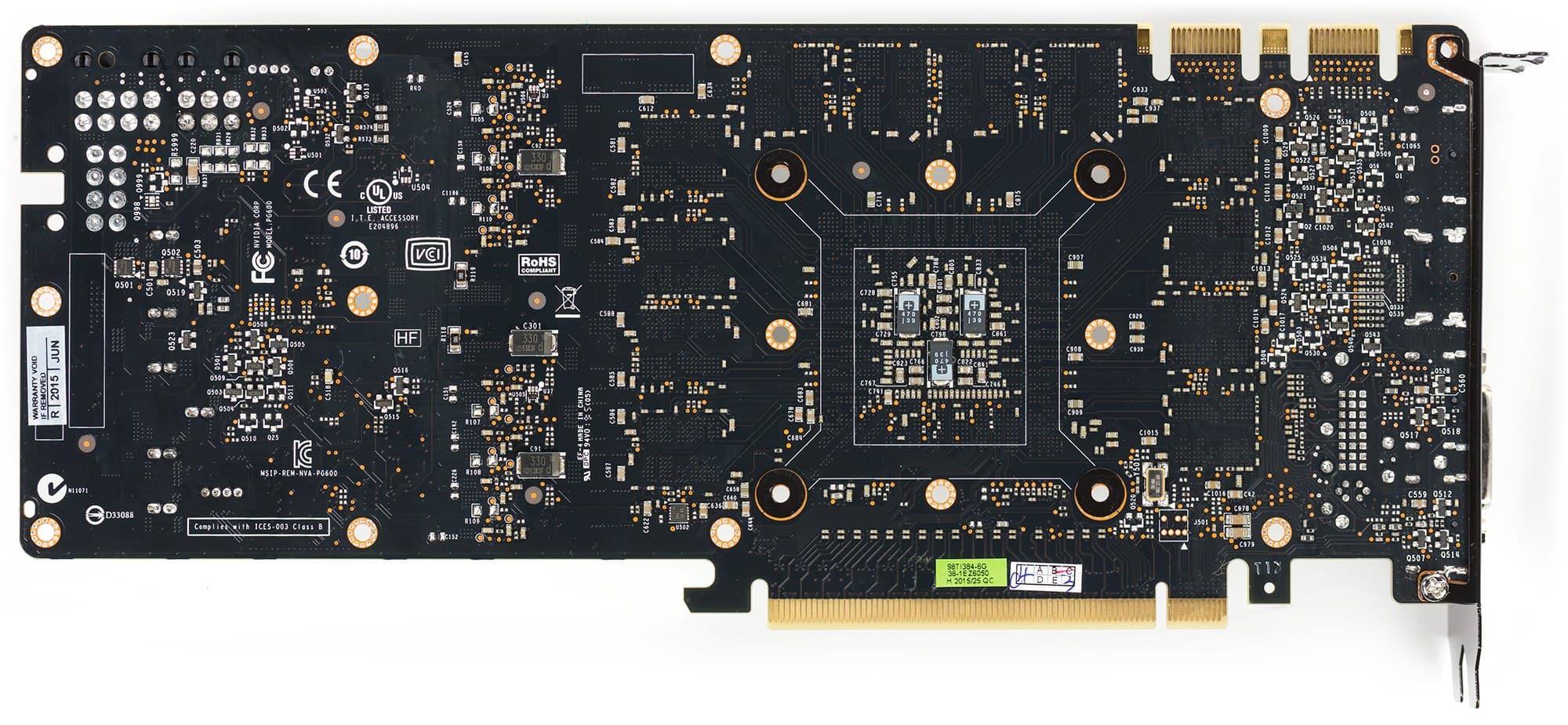

Вид сзади
Inno3D iChill GeForce GTX 980Ti X3 Ultra 6144 МБ 384-битной GDDR5 PCI-E Reference card Nvidia GeForce GTX 980 Ti

Перед нами полная копия эталонной карты Nvidia, поэтому нет смысла вдаваться в детали. Используется 6+2-фазная схема питания, которая управляется цифровым контроллером NCP81174 производства On Semiconductor. Следует отметить, что Inno3D использует референс-карту, несмотря на очень сильно повышенные частоты работы GPU (да и памяти тоже), а значит, инженеры полагаются на то, что имеющийся у карты силовой блок потянет такую нагрузку (несмотря на наличие гнезд питания 6+8, а не 8+8). Поэтому есть подозрение, что в старых материнских платах с PCI-E 1.0/2.0 система питания будет ограничивать частоты работы GPU.

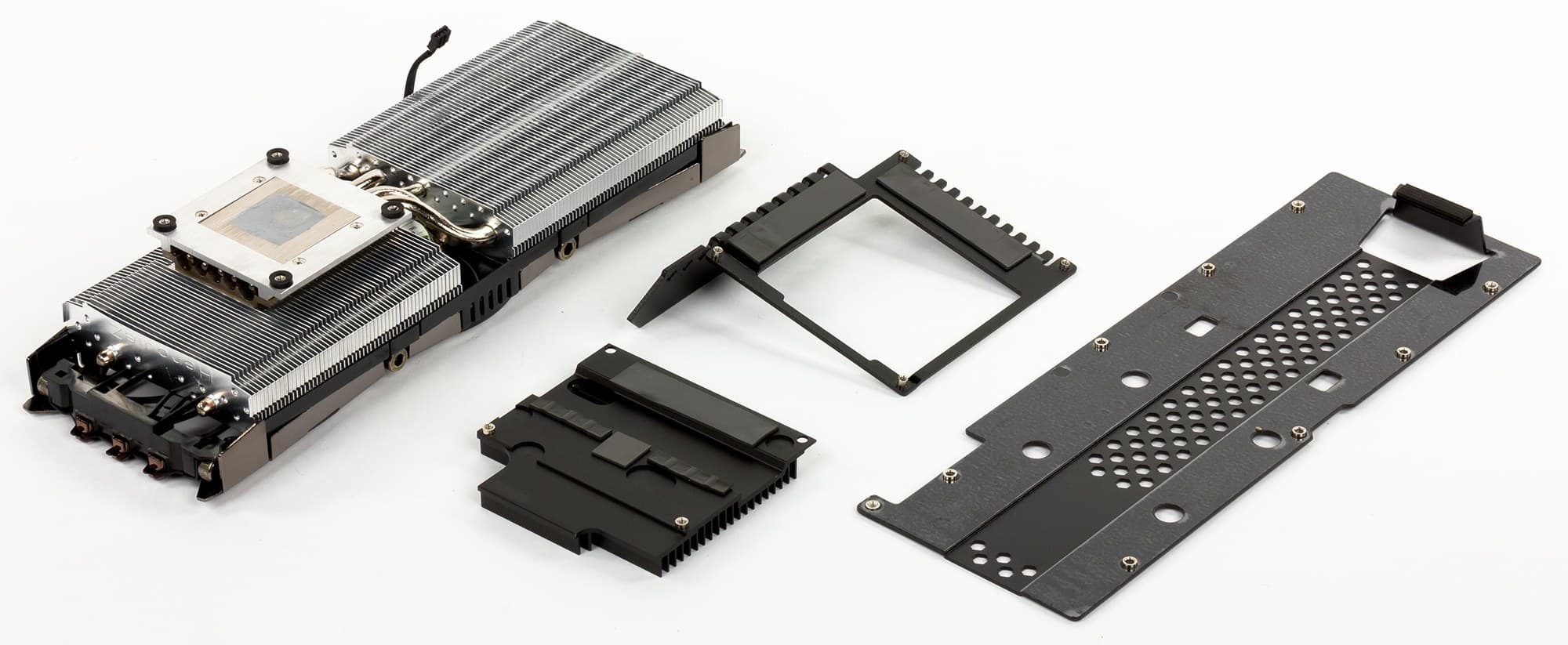

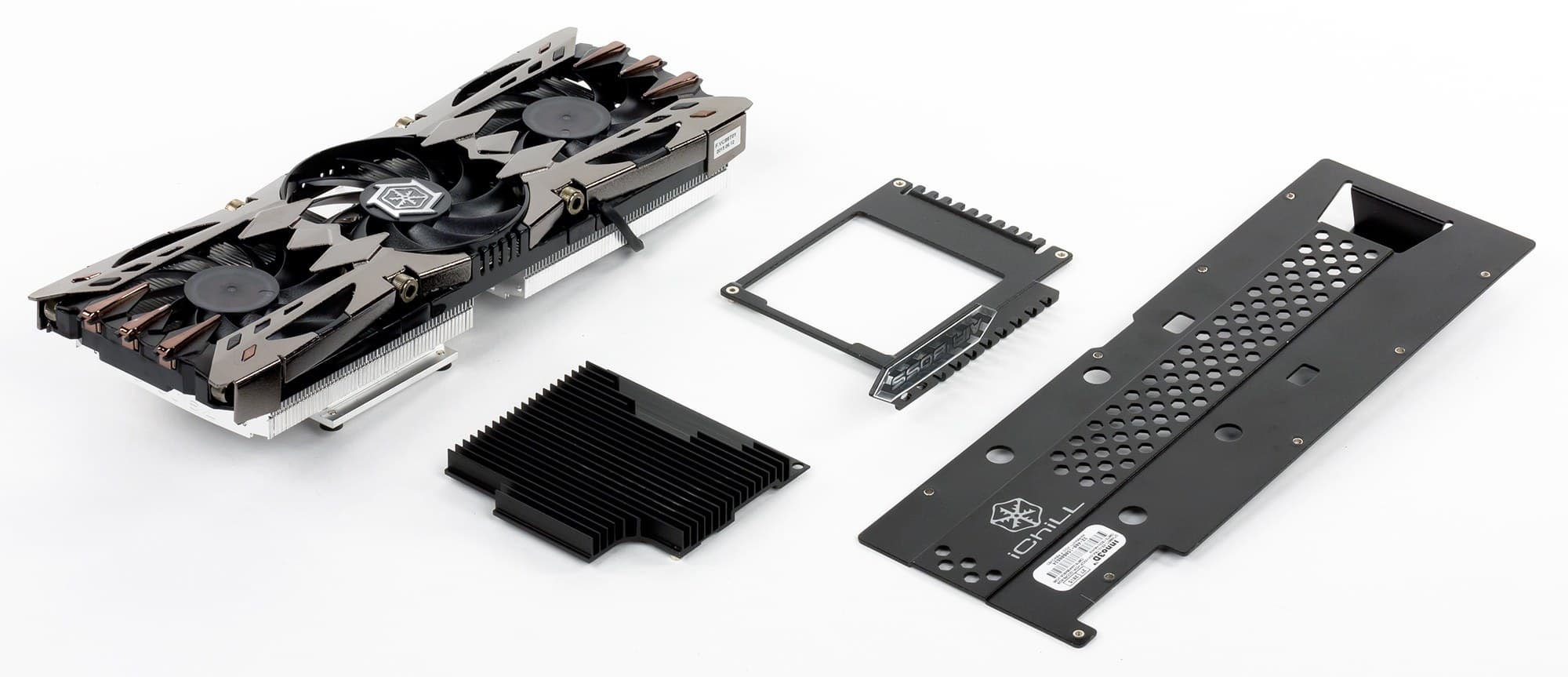

Система охлаждения
Перед нами фирменная СО серии HerculeZ. Ее основой являются два массивных радиатора, соединенных тепловыми трубками между собой и с особой платформой-подошвой, прижимающейся к ядру видеокарты. Все выполнено из медных сплавов и покрыто никелем.

На радиаторах установлен кожух с тремя вентиляторами, которые могут демонтироваться без снятия СО с карты — с помощью прилагаемой угловой отвертки.

Силовые транзисторы и микросхемы памяти охлаждаются отдельными радиаторами, которые через термоинтерфейс прижимаются к одному из основных радиаторов. Кстати, пластина на обороте карты тоже прижимается к основному радиатору через термоинтерфейс — таким образом получилась целостная система охлаждения с огромной площадью поверхности рассеивания тепла.

После 6-часового прогона под нагрузкой максимальная температура не превысила 65 градусов, что является великолепным результатом для видеокарты такого уровня.
Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 33 °C, вентиляторы не работали. Шум был равен фоновому — 20 дБА.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 54 °C, вентиляторы запускались, но при достижении температуры 58 °C снова выключались. Уровень шума оставался близок к фоновому (22 дБА).

В режиме максимальной нагрузки в 3D температура быстро достигала 66 °C, затем стабилизировалась на уровне 65 °C, вентиляторы при этом раскручивались до 1070 оборотов в минуту, шум вырастал до 31 дБА, так что данную СО можно считать малошумной.

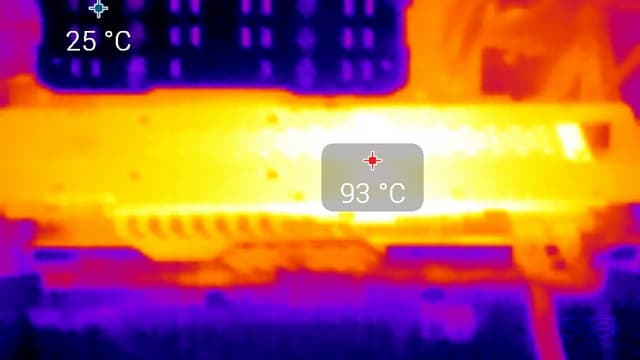

Термоснимок



Задняя пластина прижимается к основному радиатору, являясь своего рода продолжением СО, поэтому в данном случае полезность ее установки не вызывает сомнений. Наибольшая температура — в районе преобразователей напряжения.

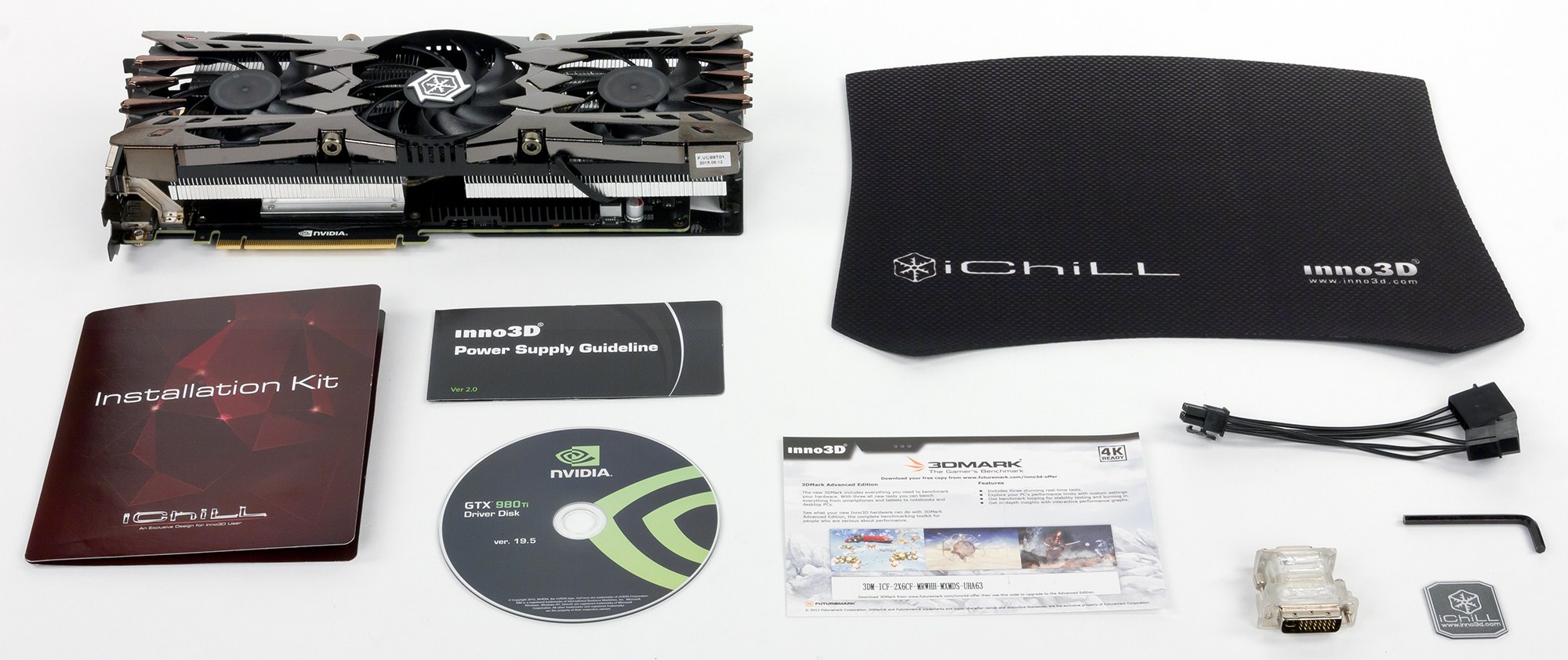

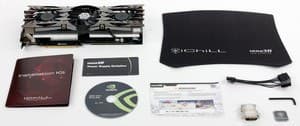

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания, адаптер DVI-to-VGA и фирменный коврик iChill для мыши. Плюс угловая отвертка, и в качестве еще одного бонуса — версия Advanced Edition тестового бенчмарка 3DMark.

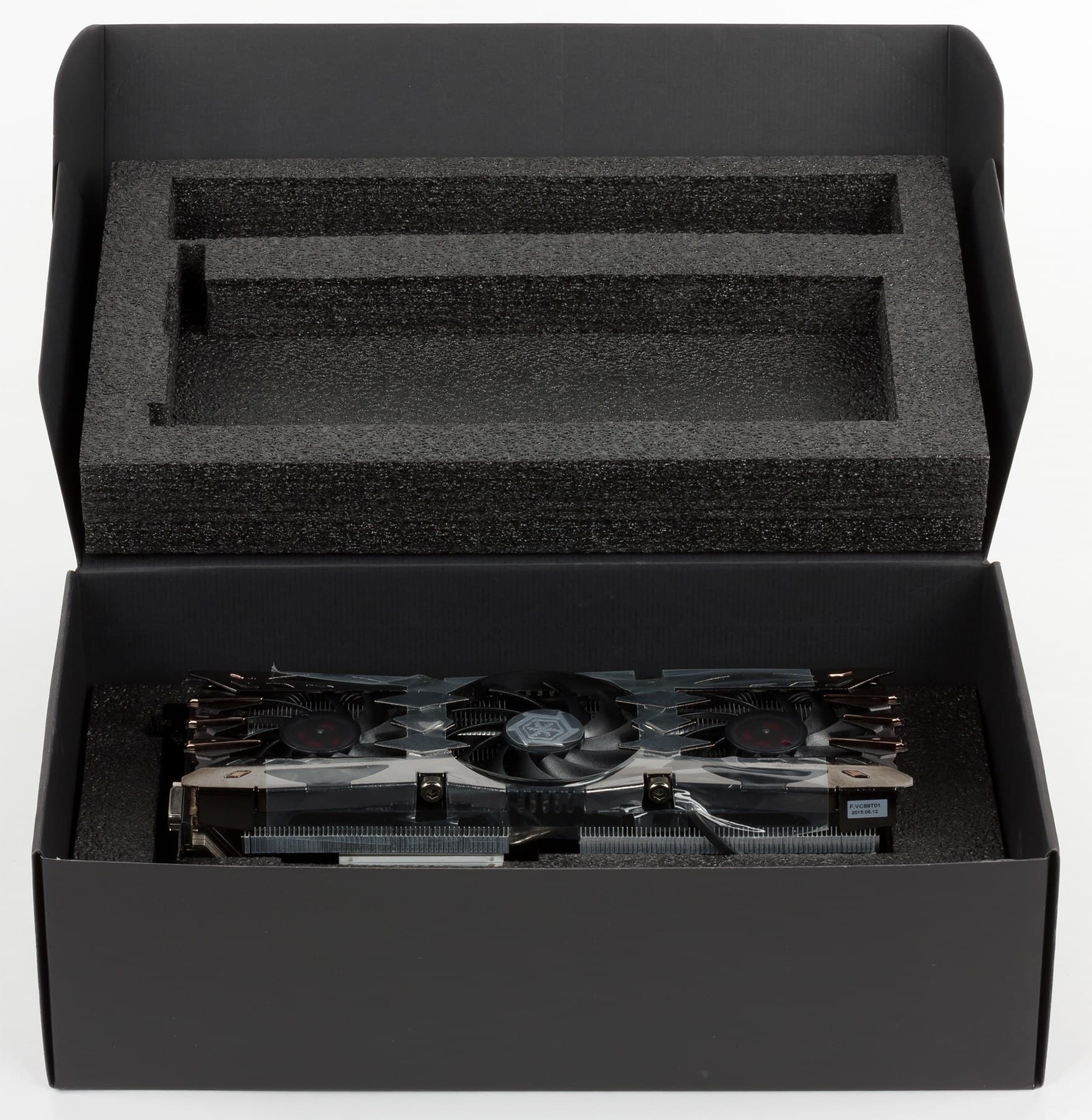

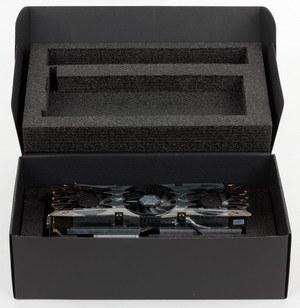

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-3960X (Socket 2011):
    • процессор Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Edition Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Samsung U28D590D (28″);
  • клавиатура Cougar 700K;
  • драйверы AMD версии Catalyst 15.7 Omega;
  • драйверы Nvidia версии 353.30;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • BioShock Infinite (Irrational Games/2K Games)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • 3DMark (2013) (FutureMark)

  • Metro: Last Light (4A Games/Deep Silver)

  • Battlefield 4 (EA Digital Illusions CE/EA)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 980 Ti и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. конец августа 2015 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
04Inno3D GTX 980 Ti X3 Ultra 6144 МБ, 1152—1380/72002740319859
06GTX 980 Ti 6144 МБ, 1000—1075/70002670314849
07R9 Fury X 4096 МБ, 1050/1050/10002660293909
08R9 Fury 4096 МБ, 1000/1000/10002570367700
09GTX Titan Black 6144 МБ, 1006—1166/700022702101082

Комментарий к Рейтингам iXBT.com


Ускоритель Inno3D логично занял первое место в группе, учитывая, что GTX 980 Ti и R9 Fury X идут почти вровень, а продукт Inno3D имеет заметно повышенные частоты и, как следствие, более высокую производительность.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейконец августа 2015 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
22R9 Fury 4096 МБ, 1000/1000/10003672570700
26Inno3D GTX 980 Ti X3 Ultra 6144 МБ, 1152—1380/72003192740859
27GTX 980 Ti 6144 МБ, 1000—1075/70003142670849
30R9 Fury X 4096 МБ, 1050/1050/10002932660909
34GTX Titan Black 6144 МБ, 1006—1166/700021022701082

Комментарий к Рейтингам полезности


На момент написания материала реальные розничные цены на R9 Fury еще не были известны, так что мы использовали условное значение, и потому лидерство этого ускорителя в данном соревновании можно считать условным. Фактическим победителем снова стал ускоритель Inno3D.

Inno3D iChill GeForce GTX 980Ti X3 Ultra 6144 МБ 384-битной GDDR5 PCI-E — по сути, наравне с ранее изученным ускорителем Zotac, самый мощный однопроцессорный ускоритель игрового класса, имеющий очень мощную, высокоэффективную и малошумную систему охлаждения. Наличие 6 гигабайт памяти даст возможность широко использовать этот ускоритель даже в самых требовательных современных играх в разрешениях класса 3840×2160, и еще останется задел на будушее. К оверклокерским решениям этот продукт сложно отнести из-за явно лимитированной системы питания, однако видеокарта и без того имеет сильно повышенные частоты работы. Так что в семействе игровых ускорителей Hi-End данное решение выглядит просто великолепно.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за сентябрь 2015 года)

награду получила карта:

  • Inno3D iChill GeForce GTX 980Ti X3 Ultra 6144 МБ 384-битной GDDR5 PCI-E


В номинации «Отличная поставка» (за сентябрь 2015 года)

награду получила карта:
  • Inno3D iChill GeForce GTX 980Ti X3 Ultra 6144 МБ 384-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
GTX 980 Ti — $655 (на 01.06.16) R9 Fury X — $788 (на 01.06.16)
GTX 980 Ti — $655 (на 01.06.16) GTX 780 Ti — $518(11)
Inno3D iChill GeForce GTX 980Ti X3 Ultra — Н/Д(0) GTX 980 Ti — $655 (на 01.06.16)


Благодарим компанию InnoVision
и лично Наталью Лагуненко
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair




7 сентября 2015 Г.
