MSI GeForce 7300 GT 256MB PCI-E (NX7300GT-TD256EH)
MSI GeForce 7600 GS 256MB PCI-E (NX7600GS-T2D256EH)
MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-VT2D256E-HD)
MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-T2D256EZ)
MSI GeForce 7900 GT 256MB PCI-E (NX7900GT-VT2D256E)
MSI GeForce 7900 GTX 512MB PCI-E (NX7900GTX-T2D512E)
MSI GeForce 7950 GX2 2x512MB PCI-E (NX7950GX2-T2D1GE)
MSI Geminium Go (Dual 7600 Go) 2x256MB PCI-E
СОДЕРЖАНИЕ
- Введение
- Особенности видеокарт
- Конфигурации стендов, список тестовых инструментов
- Результаты тестов
- Выводы
Если сравнить нынешнее положение дел на рынке ускорителей трехмерной графики с тем, что было, например, 1999-2000 годах, то мы видим практическую потерю интереса у производителей к какому-либо разнообразию, именно у конечных производителей. Несмотря на то, что чипмейкеры стараются сделать больше разных продуктов для всех ценовых ниш, внедряя все более и более интересные технологии, производители, те самые вендоры, у которых мы покупаем уже готовые изделия, обленились и перестали вообще вкладывать и мысли, и силы в новинки.
Что мы видим уже на протяжении нескольких лет? В hi-End секторе вообще можно исключить эти все Sapphire, ASUS, MSI, Gigabyte и т.д., а просто говорить, что есть продукт от NVIDIA и ATI. Все равно такие продукты производятся только по заказу этих названных чипмейкеров и продаются ими своим партнерам. Просто у ATI и NVIDIA нет своих каналов сбыта, потому и на всех GeForce 7900 GTX, RADEON X1900 и т.п. мы читаем, что это «революционные решения» Sapphire, ASUS, MSI, Gigabyte и других. А на самом деле, они лишь добавили какие-то свои диски, упаковали в свои красивые коробки, ну и наклеили стикеры на платы. И все. Прямо даже хочется воскликнуть — R&D! Где ты?! Но увы. Даже не могут заказать элементарной раскраски PCB, выделяющие их продукты из общей кучи. И ATI, и NVIDIA никогда не возражали против таких заказов. Но всем лень. Зачем? ASUS положил референс в коробку и стал продавать за 600 долларов, потому что «АСУС», а Palit ТУ ЖЕ КАРТУ положил в свою коробку и стал продавать за 400. Потому что ему и так хватит. А неопытные и неосведомленные пользователи потом будут с радостью вещать на форумах, что они купили «АСУС» (за 600) и это оплот надежности и гарантии и самое лучшее качество. Когда как и те, кто купил такой же продукт, но за 400, могут совершенно справедливо заявить, что у них такой же оплот надежности и качества, т.к. все эти Hi-End-ы — с одной фабрики.
Очень плохо, что все эти интересные новации, решения, необычные… ушли в прошлое. Да, среди середнячков и бюджетных продуктов еще можно как-то найти что-то необычное, но подчас уже просто набрасываешься как волк на это.. Ба, кто-то кулер без вентилятора поставил! — Уже хорошо и интересно. А кто-то там планку на карту одел — необычно… Но это бывает редко и мало. В основном, это лишь разгоны, разгоны и разгоны… Взяли 7600GS, разогнали, получили что-то близкое к 7600GT, — уже гениальное творение с суффиксом Platinum Diamond Golden Edition Forever!

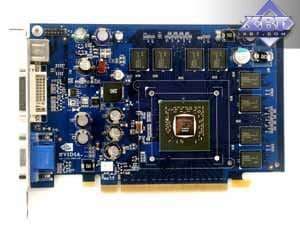

Купили у NVIDIA чипы GeForce 6600, поставили на PCB от 6600GT, получился гибрид, — новое решение, мир переменился в экстазе… Вот и сейчас, пока пишутся сии строки, верная себе и своим традициями канадская ATI снова переименовала X1600 PRO в X1300 XT, а X1600 XT в X1650 PRO, чуть-чуть для проформы изменив частоты на 10 МГц. И опять же, НОВОЕ РЕШЕНИЕ! НОВЫЕ КАРТЫ, ГОСПОДА! Да! Раньше вы покупали это как Х1600 PRO, а теперь по многочисленным просьбам трудящихся… X1300 XT, ведь не могли жить без этого имени! Все карты ATI в конце концов должны иметь только суффикс XT! На радость маркетингу, который за окна Торонто носа не высовывает и варится в собственном соку. А бедным пиарщикам на местах надо голову ломать и придумывать — как теперь это новое-старое преподносить. Просто слов нет…
Но зато на это все есть и силы, и головы, и R&D… И деньги, которые последний кушает. Возьмешь ASUS RADEON 9800 XT SE в кожаном кейсе с бонусом в виде картридера, — как приятно просто подержать в руках. Или же золотые карты от Prolink… Или очень красивые и эффектные SE от Chaintech во времена GeForce 4 Ti. Все ушло в небытье. И никому это уже не надо. Интерес к этому сектору индустрии понемногу уходит. Через пару лет вообще достаточно будет обозреть 5-6 новых карт от NVIDIA (и ATI, если внутри AMD она еще будет это выпускать) в ГОД, и все. То есть выпустить так называемые у нас базовые обзоры и этим ограничиться. Потому как от вендоров будет все то же самое. Наученные горьким опытом разгонов они перестанут и это делать (вон eVGA вынуждена отзывать сотни тысяч карт в последние месяцы, которые, будучи изначально разогнанными, или тормозили, или просто помирали).
В общем, рынок настольной графики постепенно подошел к апогею, и дальше уже начнется спад, поскольку все больше и больше в дальнейшем будет внимания обращаться к ноутбукам и иной мобильной графике (КПК, смартфоны и т.д.), а также к целиковым мультимедийным устройствам. Ну и не забываем про рынок игровых приставок, где апгрейдов вообще нет, так таковых, за некоторым незначительным исключением касательно лишь периферии. Производители утрачивают уже интерес к тому, чтобы тратиться на видеокарты в плане их модернизации. и т.д. Разумеется, это прогнозы, они зыбкие. Может все будет и не так дальше, однако многие эксперты считают, что за настольной графикой так таковой осталось до 5 лет, а потом все заполонит интеграция.
Что касается производителей видеокарт, то остаются лишь какие-то редкие вспышки нестандартностей и особых решений, в частности от HIS, изредка от ASUS в виде кулера Silent, и вот сегодня от MSI. Да, как обычно весь Hi-End — это референс-карты, положенные в особые коробки, а вот середнячки — своего дизайна, и нестандартного. Плюс один продукт вообще уникален. Даже не тем, как он сделан, а тем, что он потрясает своей ненужностью и неактуальностью с одной стороны, и привлекает подходом с другой.
Но начнем по порядку.
| MSI GeForce 7300 GT 256MB PCI-E (NX7300GT-TD256EH) | |
|---|---|
| GPU: GeForce 7300 GT (G73) Интерфейс: PCI-Express x16 Частоты работы ядра:: 350 MHz (номинал 350 MHz) Частоты работы памяти (физическая/эффективная):: 333 (666) MHz (номинал 333 (666) MHz) Ширина шины обмена с памятью: 128bit Число вершинных конвейеров: 4 Число пиксельных конвейеров: 8 Число текстурных процессоров: 8 Число ROPs: 8 Размеры: 170x100x15mm (последняя величина — максимальная толщина видеокарты). Цвет текстолита: красный. Выходные гнезда: VGA (d-Sub), DVI (Dual-Link), TV-выход. VIVO: нет TV-out: интегрирован в GPU. |  |
| MSI GeForce 7600 GS 256MB PCI-E (NX7600GS-T2D256EH) | |
| GPU: GeForce 7600 GS (G73) Интерфейс: PCI-Express x16 Частоты работы ядра:: 400 MHz (номинал 400 MHz) Частоты работы памяти (физическая/эффективная):: 400 (800) MHz (номинал 400 (800) MHz) Ширина шины обмена с памятью: 128bit Число вершинных конвейеров: 5 Число пиксельных конвейеров: 12 Число текстурных процессоров: 12 Число ROPs: 8 Размеры: 170x100x15mm (последняя величина — максимальная толщина видеокарты). Цвет текстолита: красный. Выходные гнезда: 2 × DVI (1 × Dual-Link), TV-выход. VIVO: нет TV-out: интегрирован в GPU. |  |
| MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-VT2D256E-HD) | |
| GPU: GeForce 7600 GT (G73) Интерфейс: PCI-Express x16 Частоты работы ядра:: 560 MHz (номинал 560 MHz) Частоты работы памяти (физическая/эффективная):: 700 (1400) MHz (номинал 700 (1400) MHz) Ширина шины обмена с памятью: 128bit Число вершинных конвейеров: 5 Число пиксельных конвейеров: 12 Число текстурных процессоров: 12 Число ROPs: 8 Размеры: 180x100x32mm (последняя величина — максимальная толщина видеокарты). Цвет текстолита: красный. Выходные гнезда: 2 × DVI (1 × Dual-Link), TV-выход. VIVO: нет TV-out: интегрирован в GPU. |  |
| MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-T2D256EZ) | |
| GPU: GeForce 7600 GT (G73) Интерфейс: PCI-Express x16 Частоты работы ядра:: 560 MHz (номинал 560 MHz) Частоты работы памяти (физическая/эффективная):: 700 (1400) MHz (номинал 700 (1400) MHz) Ширина шины обмена с памятью: 128bit Число вершинных конвейеров: 5 Число пиксельных конвейеров: 12 Число текстурных процессоров: 12 Число ROPs: 8 Размеры: 180x100x32mm (последняя величина — максимальная толщина видеокарты). Цвет текстолита: красный. Выходные гнезда: 2 × DVI (1 × Dual-Link), TV-выход. VIVO: нет TV-out: интегрирован в GPU. |  |
| MSI GeForce 7900 GT 256MB PCI-E (NX7900GT-VT2D256E) | |
| GPU: GeForce 7900 GT (G71) Интерфейс: PCI-Express x16 Частоты работы ядра:: 500 MHz (номинал 450 MHz) Частоты работы памяти (физическая/эффективная):: 765 (1530) MHz (номинал 660 (1320) MHz) Ширина шины обмена с памятью: 256bit Число вершинных конвейеров: 8 Число пиксельных конвейеров: 24 Число текстурных процессоров: 24 Число ROPs: 16 Размеры: 170x100x15mm (последняя величина — максимальная толщина видеокарты). Цвет текстолита: зеленый. Выходные гнезда: 2 × DVI (2 × Dual-Link), TV-выход. VIVO: есть (Philips 7115) TV-out: интегрирован в GPU. |  |
| MSI GeForce 7900 GTX 512MB PCI-E (NX7900GTX-T2D512E) | |
| GPU: GeForce 7900 GTX (G71) Интерфейс: PCI-Express x16 Частоты работы ядра:: 650 MHz (номинал 650 MHz) Частоты работы памяти (физическая/эффективная):: 800 (1600) MHz (номинал 800 (1600) MHz) Ширина шины обмена с памятью: 256bit Число вершинных конвейеров: 8 Число пиксельных конвейеров: 24 Число текстурных процессоров: 24 Число ROPs: 16 Размеры: 210x100x31mm (последняя величина — максимальная толщина видеокарты). Цвет текстолита: зеленый. Выходные гнезда: 2 × DVI (2 × Dual-Link), TV-выход. VIVO: нет TV-out: интегрирован в GPU. |  |
| MSI GeForce 7950 GX2 2x512MB PCI-E (NX7950GX2-T2D1GE) | |
| GPU: 2 × GeForce 7900 GTX (2 × G71) Интерфейс: PCI-Express x16 Частоты работы GPU:: 500 MHz (номинал — 500 МГц) Частоты работы памяти(физическая (эффективная)):: 600 (1200) MHz (номинал — 600 (1200) МГц) Ширина шины обмена с памятью: 2 × 256bit Число шейдерных вершинных процессоров: 2 × 8 Число шейдерных пиксельных процессоров: 2 × 24 Число текстурных процессоров: 2 × 24 Число ROPs: 2 × 16 Размеры: 210x100x32 мм (последняя величина — максимальная толщина видеокарты). Цвет текстолита: зеленый. Выходные гнезда: 2 × DVI (2 × Dual-Link), TV-выход. VIVO: нет TV-out: интегрирован в GPU. |  |
| MSI Geminium Go (Dual 7600 Go)2x256MB PCI-E | |
| GPU: 2 × GeForce 7600 Go (2 × G73) Интерфейс: PCI-Express x16 Частоты работы GPU:: 450 MHz (номинал — нет) Частоты работы памяти(физическая (эффективная)):: 500 (1000) MHz (номинал — нет) Ширина шины обмена с памятью: 2 × 128bit Число шейдерных вершинных процессоров: 2 × 5 Число шейдерных пиксельных процессоров: 2 × 8 Число текстурных процессоров: 2 × 8 Число ROPs: 2 × 8 Размеры: 200x100x32 мм (последняя величина — максимальная толщина видеокарты). Цвет текстолита: красный. Выходные гнезда: VGA (d-Sub), DVI (Dual-Link), TV-выход. VIVO: нет TV-out: интегрирован в GPU. |  |

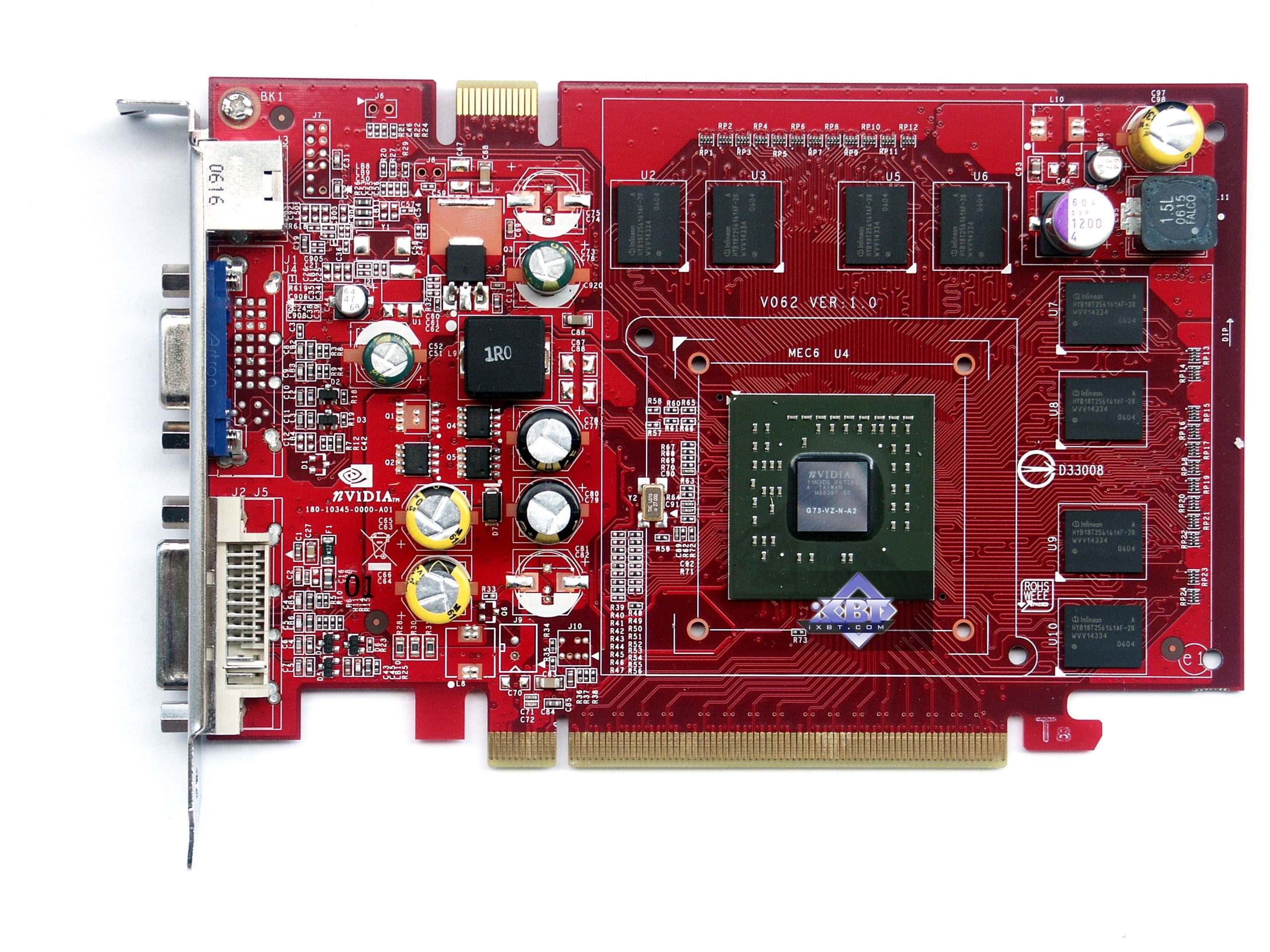

| MSI GeForce 7300 GT 256MB PCI-E (NX7300GT-TD256EH) | |
|---|---|

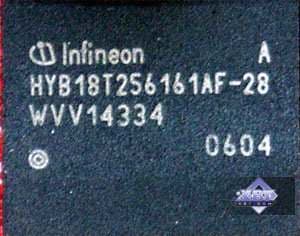

| Карта имеет 256 МБ памяти GDDR2 SDRAM, размещенной в 8-ми микросхемах на лицевой стороне PCB. Микросхемы памяти Infineon (GDDR2). Время выборки у микросхем памяти 2,8 ns, что соответствует частоте работы 350 (700) МГц. |  |

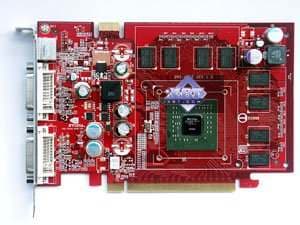

| MSI GeForce 7600 GS 256MB PCI-E (NX7600GS-T2D256EH) | |
| Карта имеет 256 МБ памяти GDDR2 SDRAM, размещенной в 8-ми микросхемах на лицевой сторонe PCB. Микросхемы памяти Hynix (GDDR2). Время выборки у микросхем памяти 2.5 ns, что соответствует частоте работы 400 (800) МГц. |  |
| MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-VT2D256E-HD); MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-T2D256EZ) | |

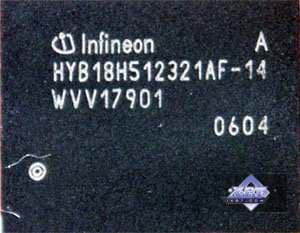

| Карта имеет 256 МБ памяти GDDR3 SDRAM, размещенной в 4-x микросхемах на лицевой cторонe PCB. Микросхемы памяти Infineon (GDDR3). Время выборки у микросхем памяти 1.4 ns, что соответствует частоте работы 700 (1400) МГц. |  |

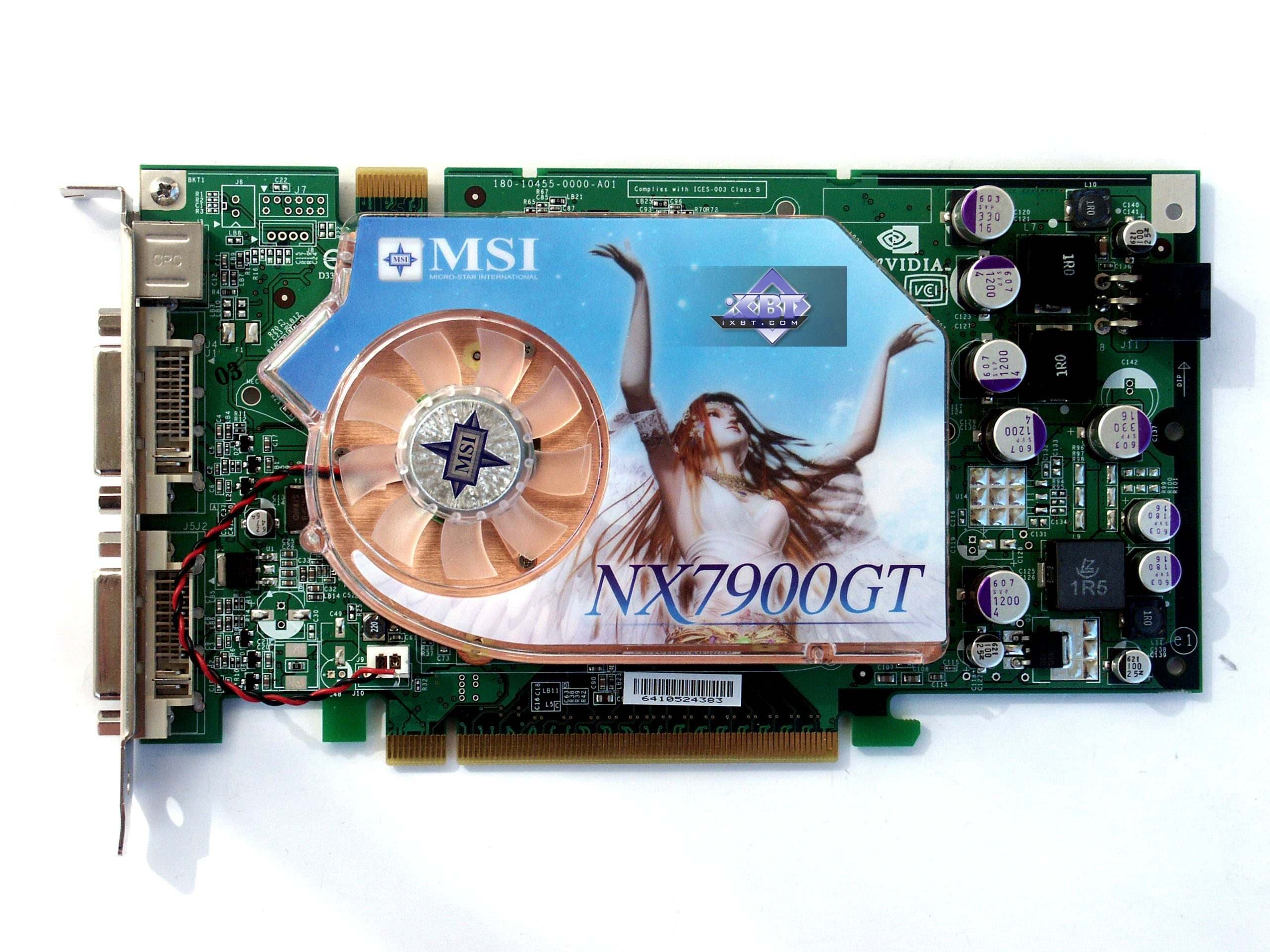

| MSI GeForce 7900 GT 256MB PCI-E (NX7900GT-VT2D256E) | |
| Карта имеет 256 МБ памяти GDDR3 SDRAM, размещенной в 8-ми микросхемах на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1,4 ns, что соответствует частоте работы 700 (1400) МГц. |  |

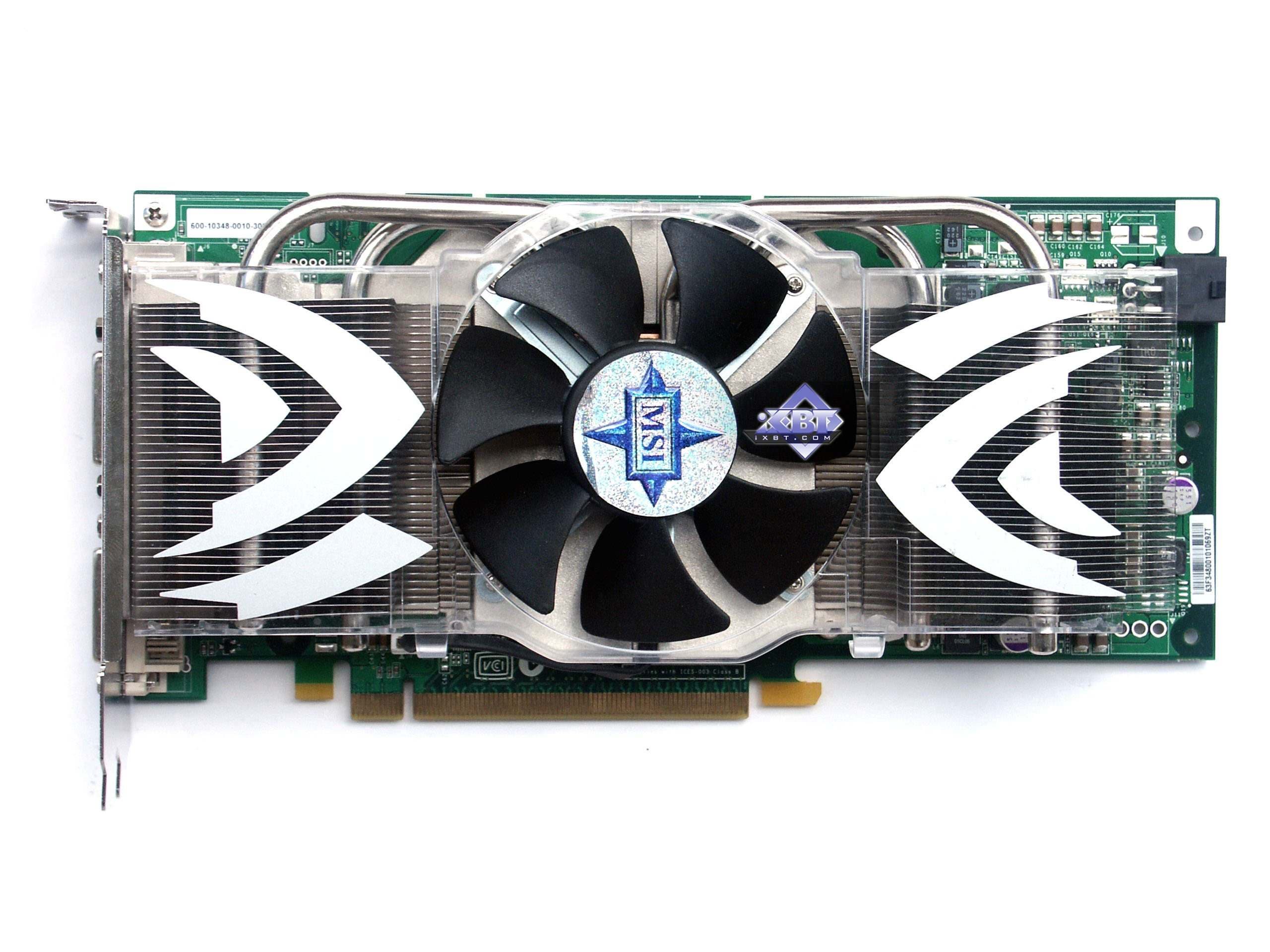

| MSI GeForce 7900 GTX 512MB PCI-E (NX7900GTX-T2D512E) | |

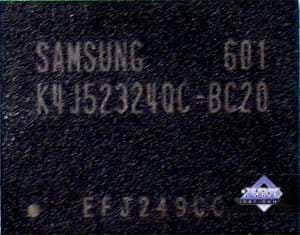

| Карта имеет 512 МБ памяти GDDR3 SDRAM, размещенной в 8-ми микросхемах на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1,1 ns, что соответствует частоте работы 900 (1800) МГц. |  |

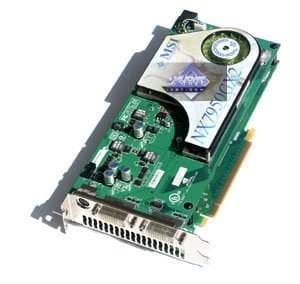

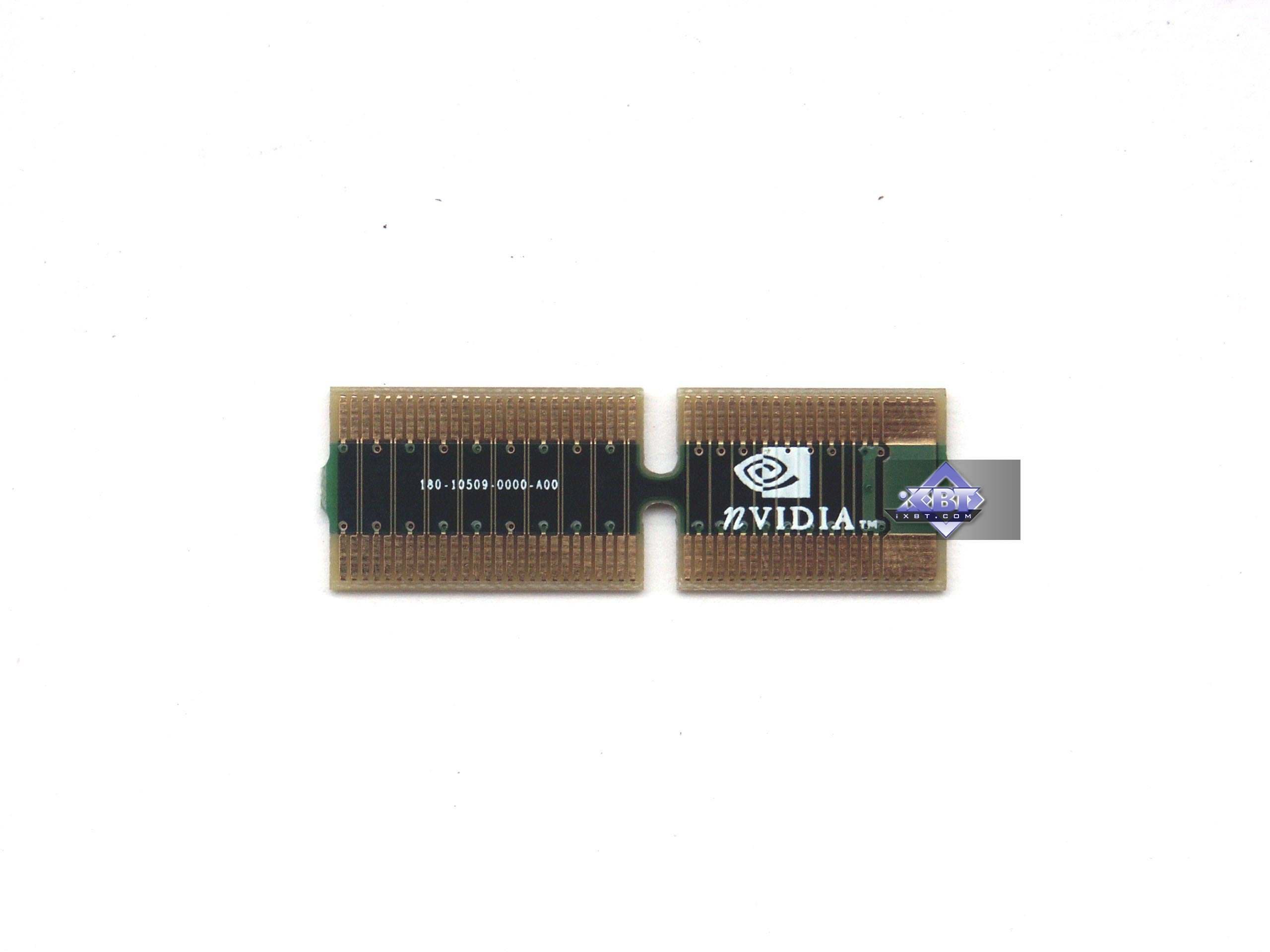

| MSI GeForce 7950 GX2 2x512MB PCI-E (NX7950GX2-T2D1GE) | |
| Карта имеет 2x512 МБ памяти GDDR3 SDRAM, размещенной в 16-ти микросхемах (по 8 на каждую PCB) на лицевых сторонах PCB. Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1,4 ns, что соответствует частоте работы 700 (1400) МГц. | |
| MSI Geminium Go (Dual 7600 Go)2x256MB PCI-E | |
| Карта имеет 2x256 МБ памяти GDDR3 SDRAM, размещенной в 8-ми микросхемах (по 4 на каждый MXM-модуль) на лицевой и оборотной сторонах PCB. Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 2,0 ns, что соответствует частоте работы 500 (1000) МГц. |  |

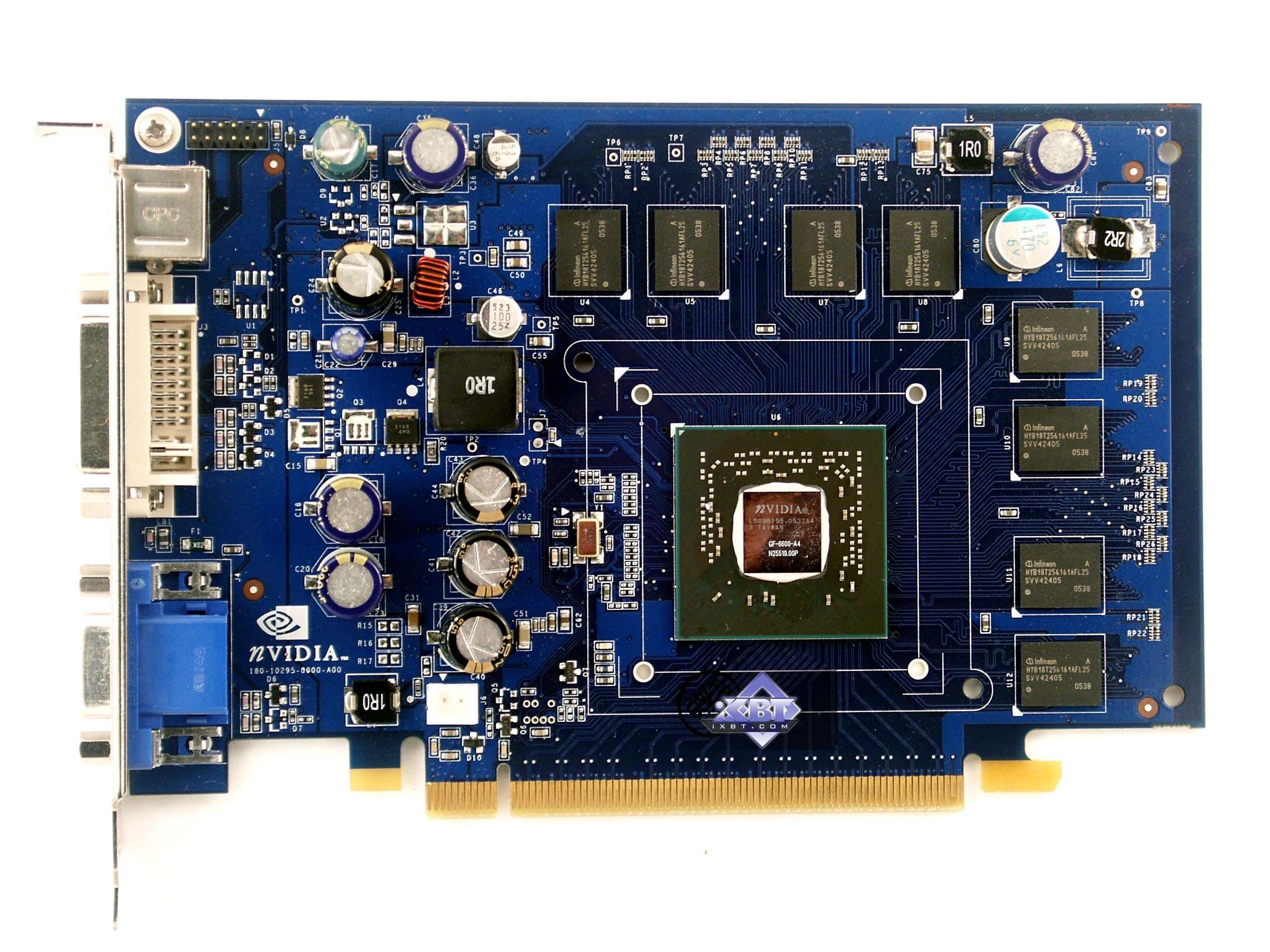

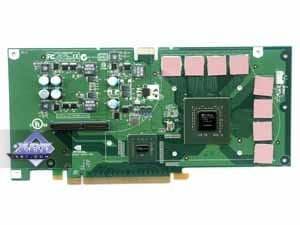

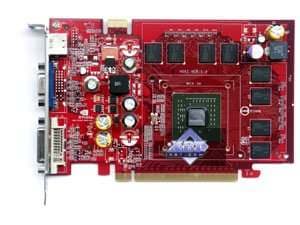

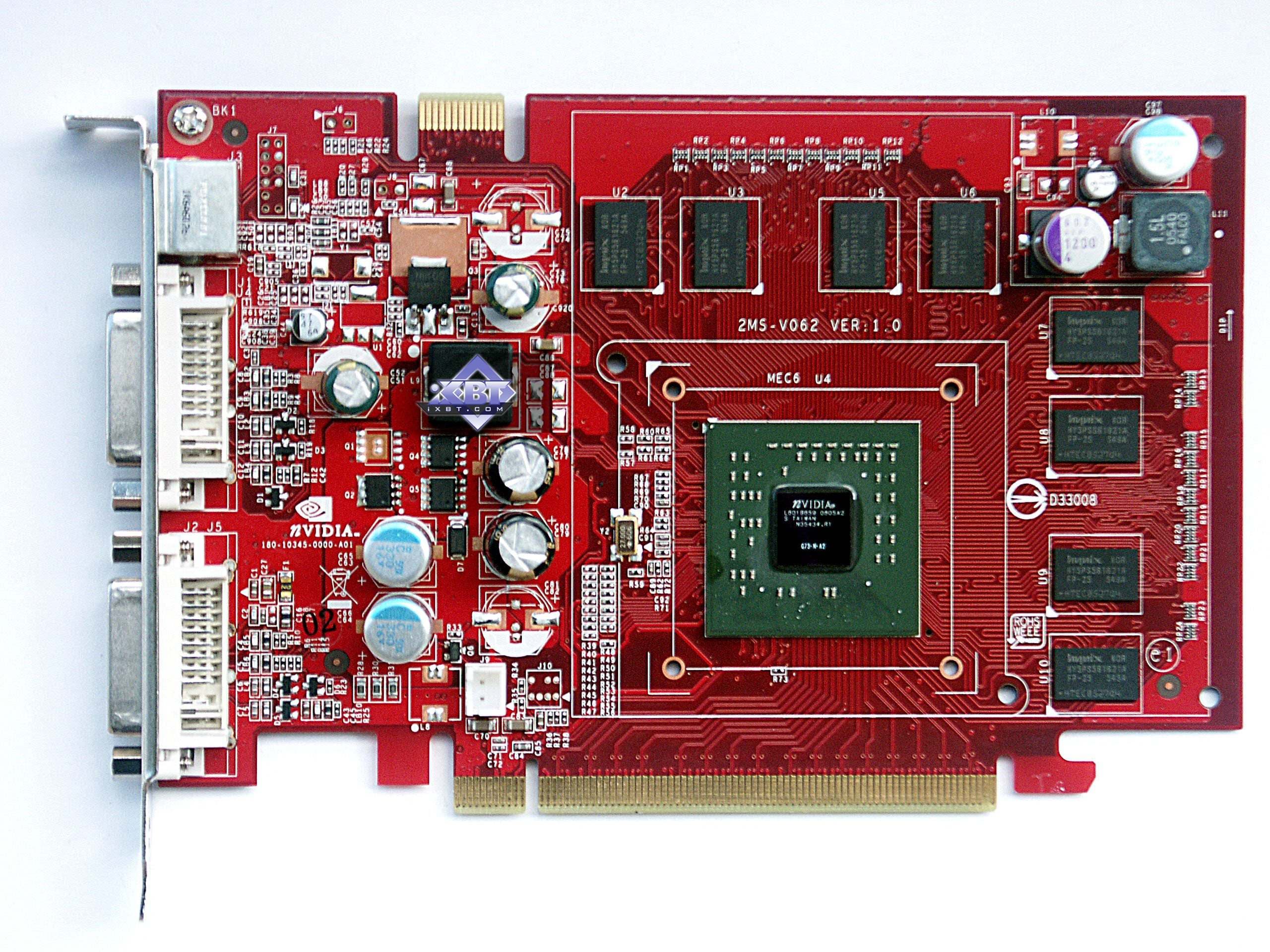

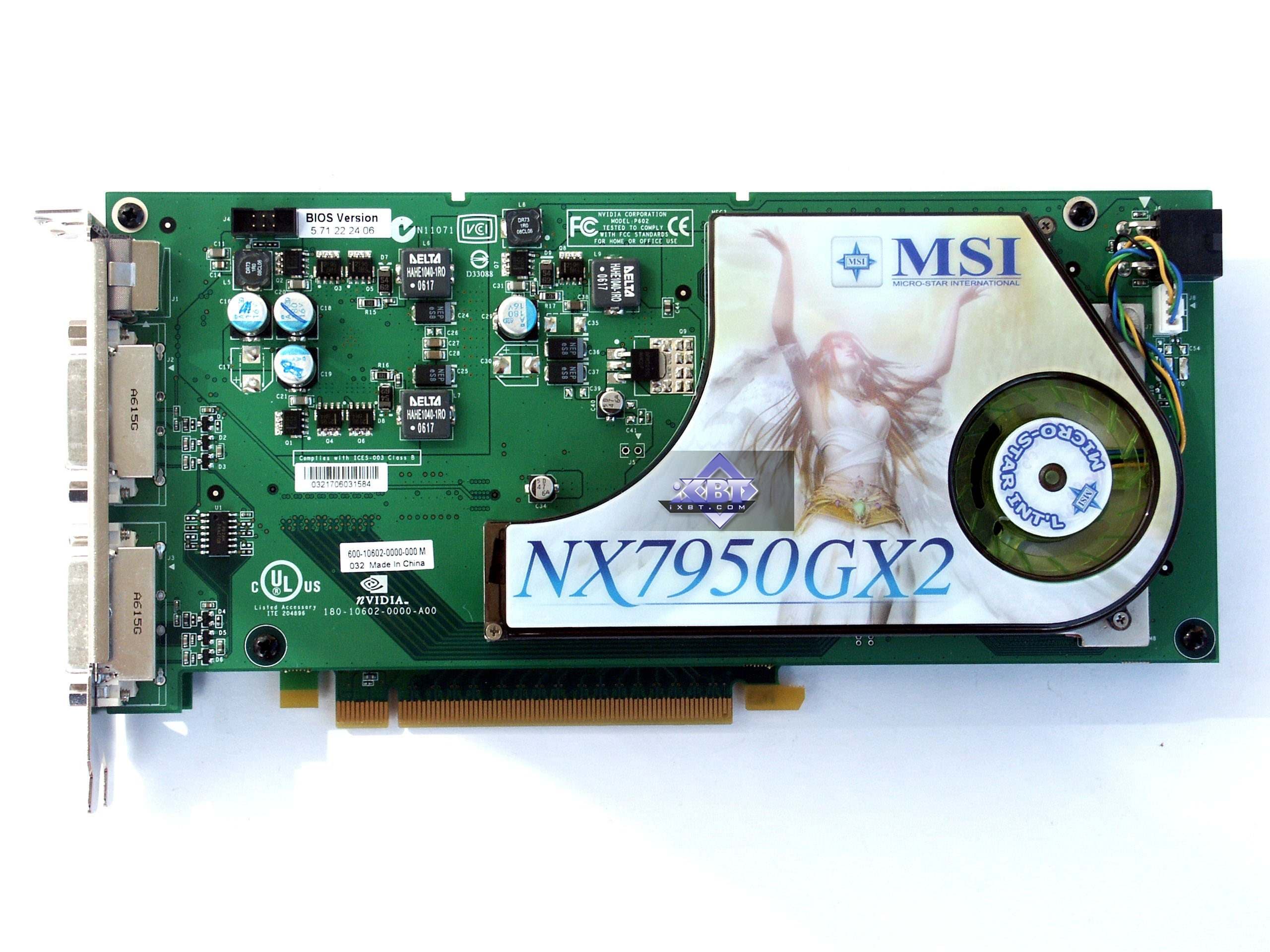

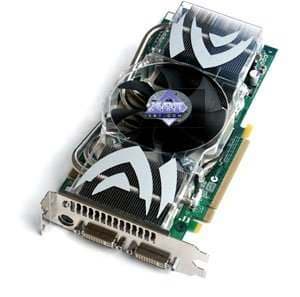

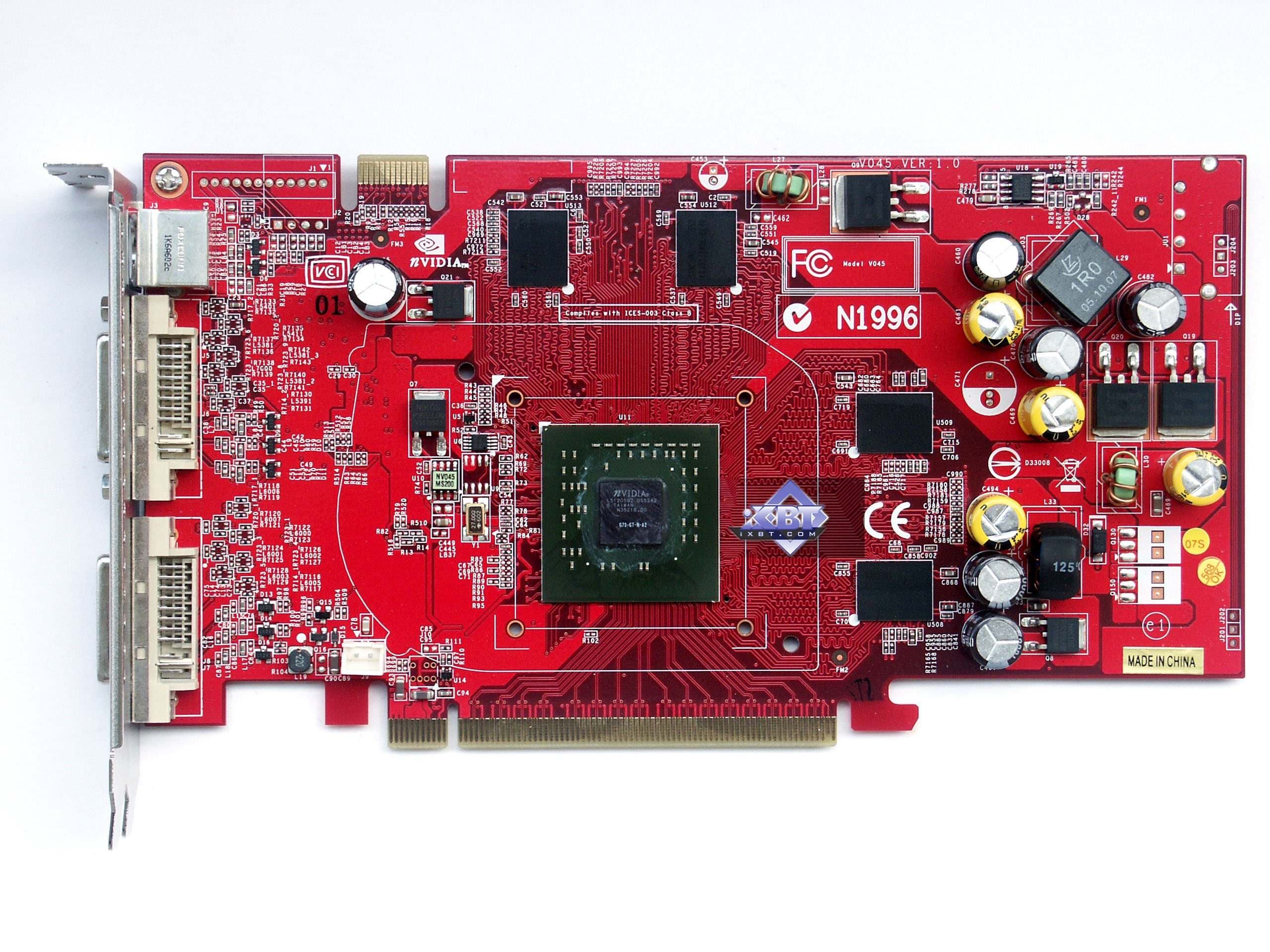

| Сравнение с эталонным дизайном, вид спереди | |
|---|---|
| MSI GeForce 7300 GT 256MB PCI-E (NX7300GT-TD256EH) | Reference card NVIDIA GeForce 6600 DDR2 |
 |  |
 | |
| MSI GeForce 7600 GS 256MB PCI-E (NX7600GS-T2D256EH) | |
 | |
 | |
| MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-VT2D256E-HD) | Reference card NVIDIA GeForce 7600 GT |
 |  |
 | |

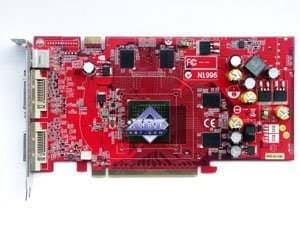

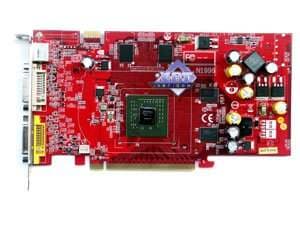

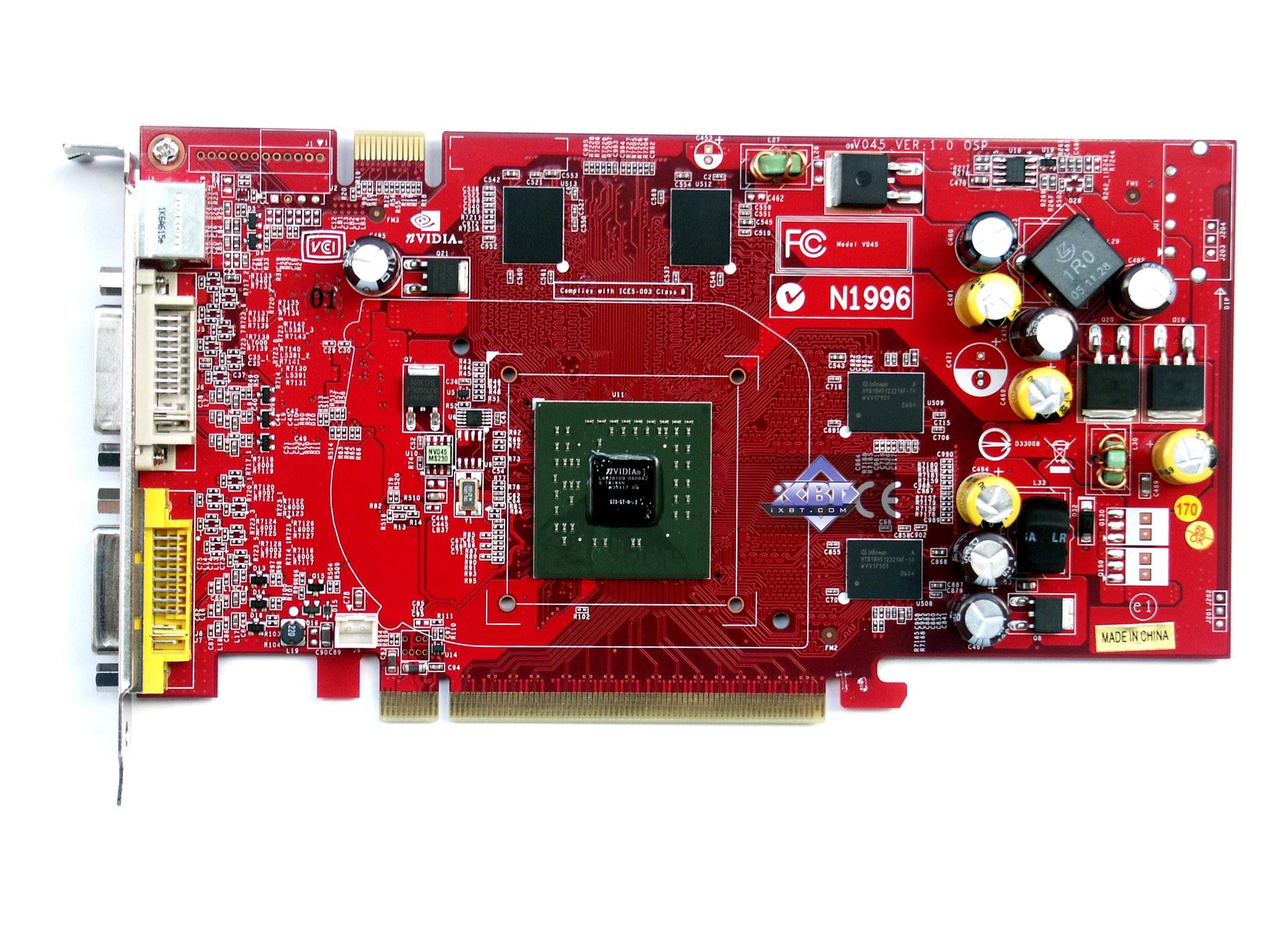

| MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-T2D256EZ) | |
 | |
 | |

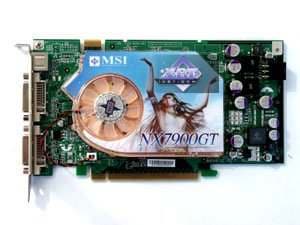

| MSI GeForce 7900 GT 256MB PCI-E (NX7900GT-VT2D256E) | Reference card NVIDIA GeForce 7900 GT |
 |  |

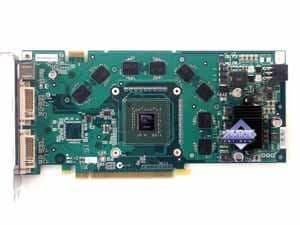

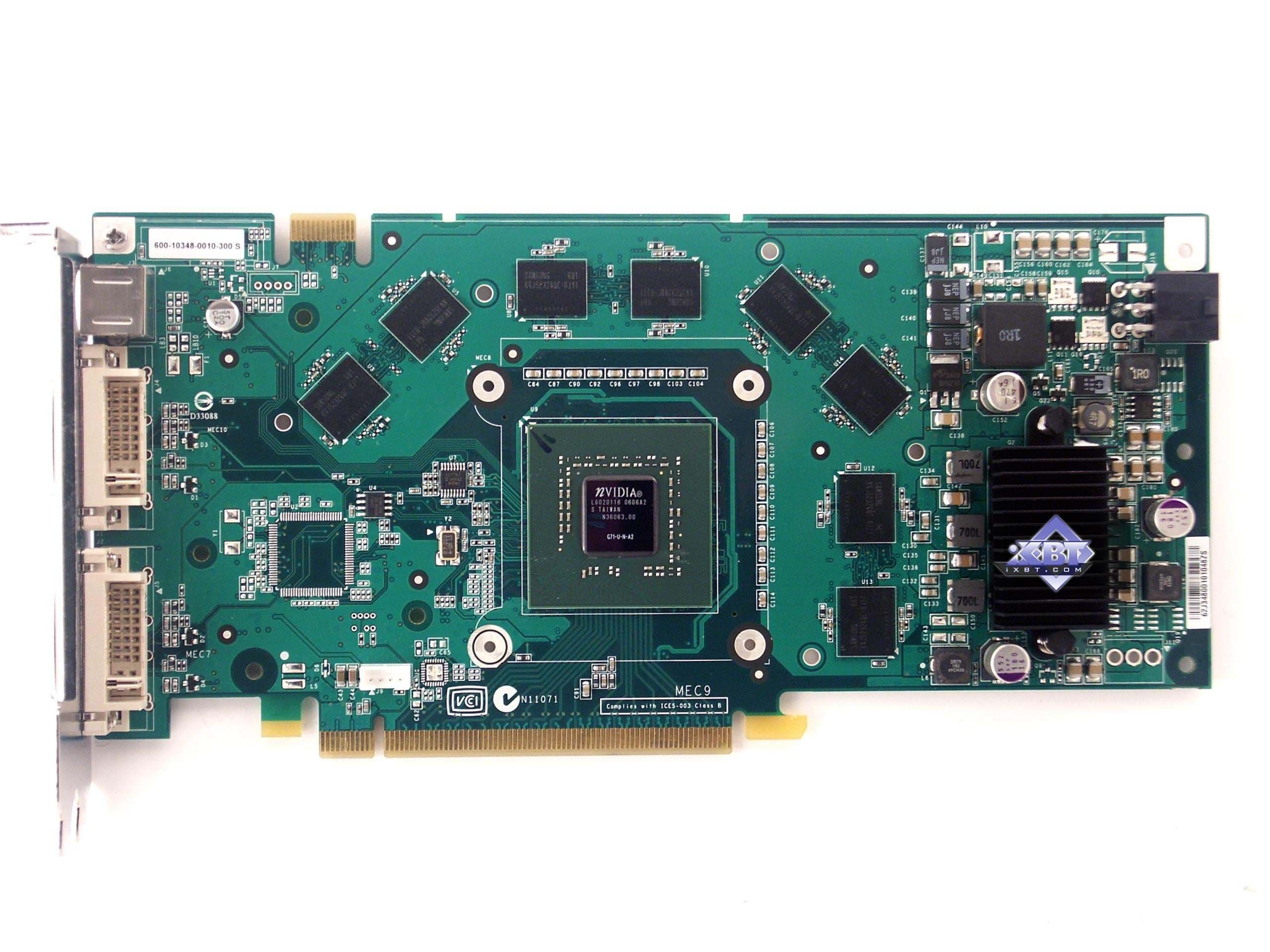

| MSI GeForce 7900 GTX 512MB PCI-E (NX7900GTX-T2D512E) | Reference card NVIDIA GeForce 7900 GTX |
 |  |

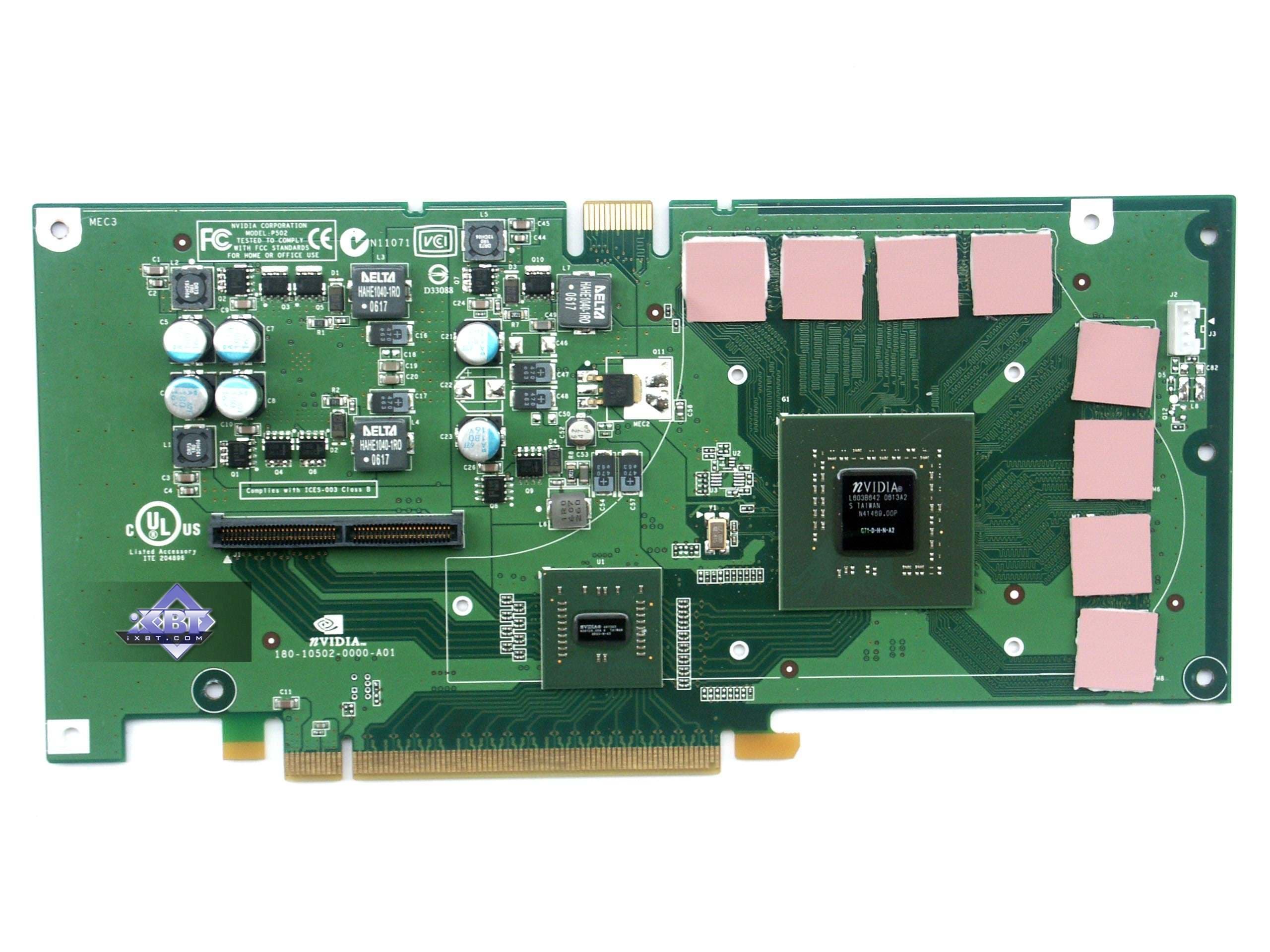

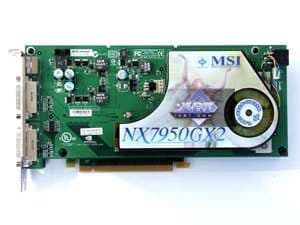

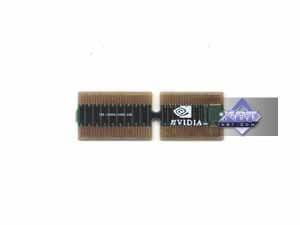

| MSI GeForce 7950 GX2 2x512MB PCI-E (NX7950GX2-T2D1GE) | Reference card NVIDIA GeForce 7950 GX2 |
 |  |
 | |
 | |
| MSI Geminium Go (Dual 7600 Go)2x256MB PCI-E | Reference card NVIDIA GeForce 7600 GT |
 | |
 | |
 | |

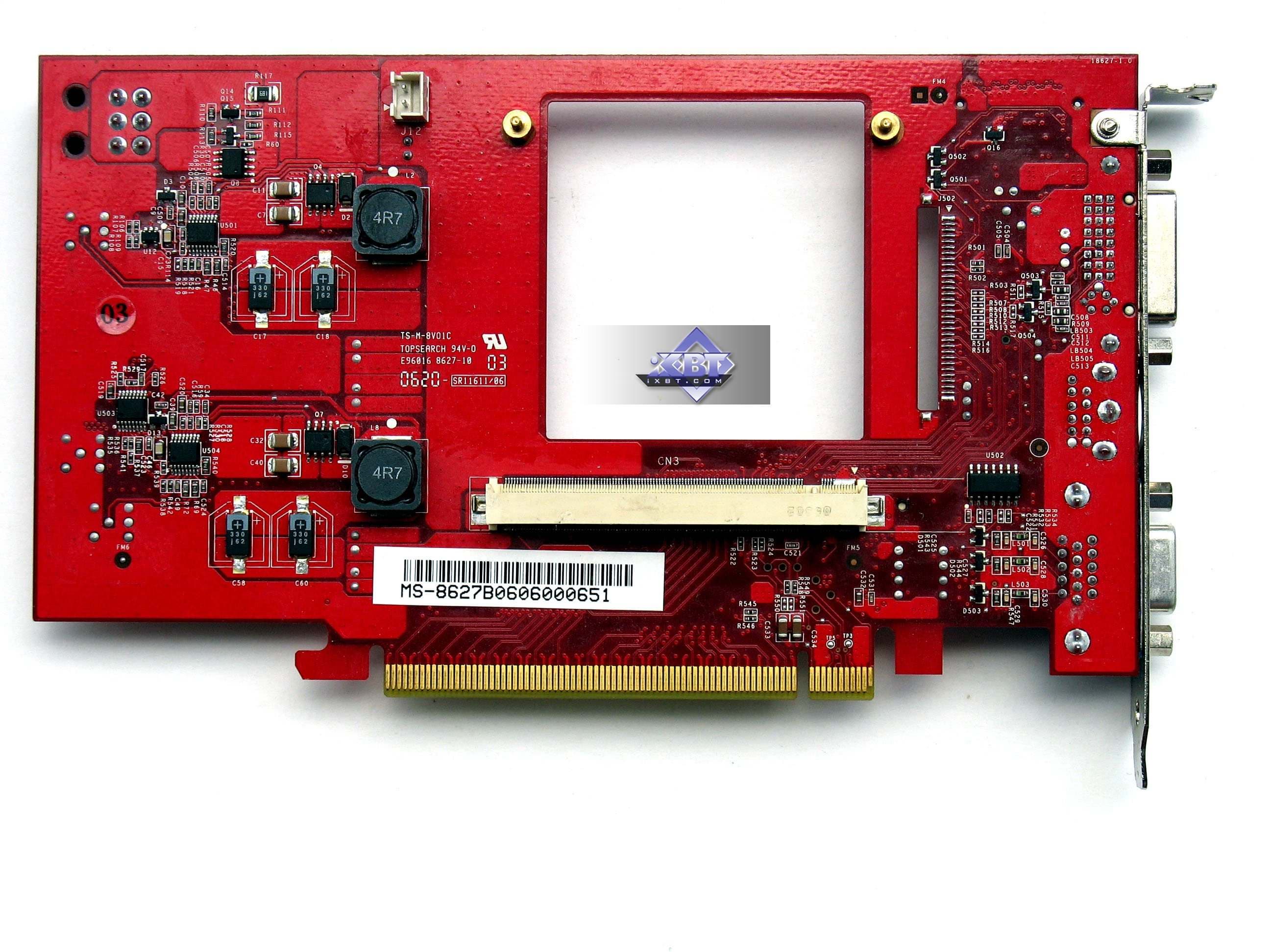

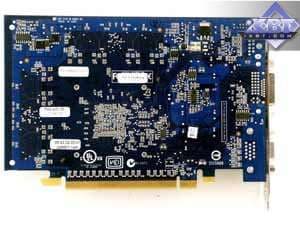

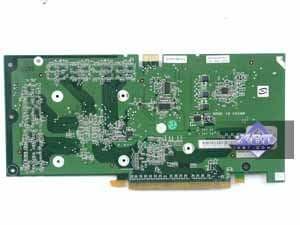

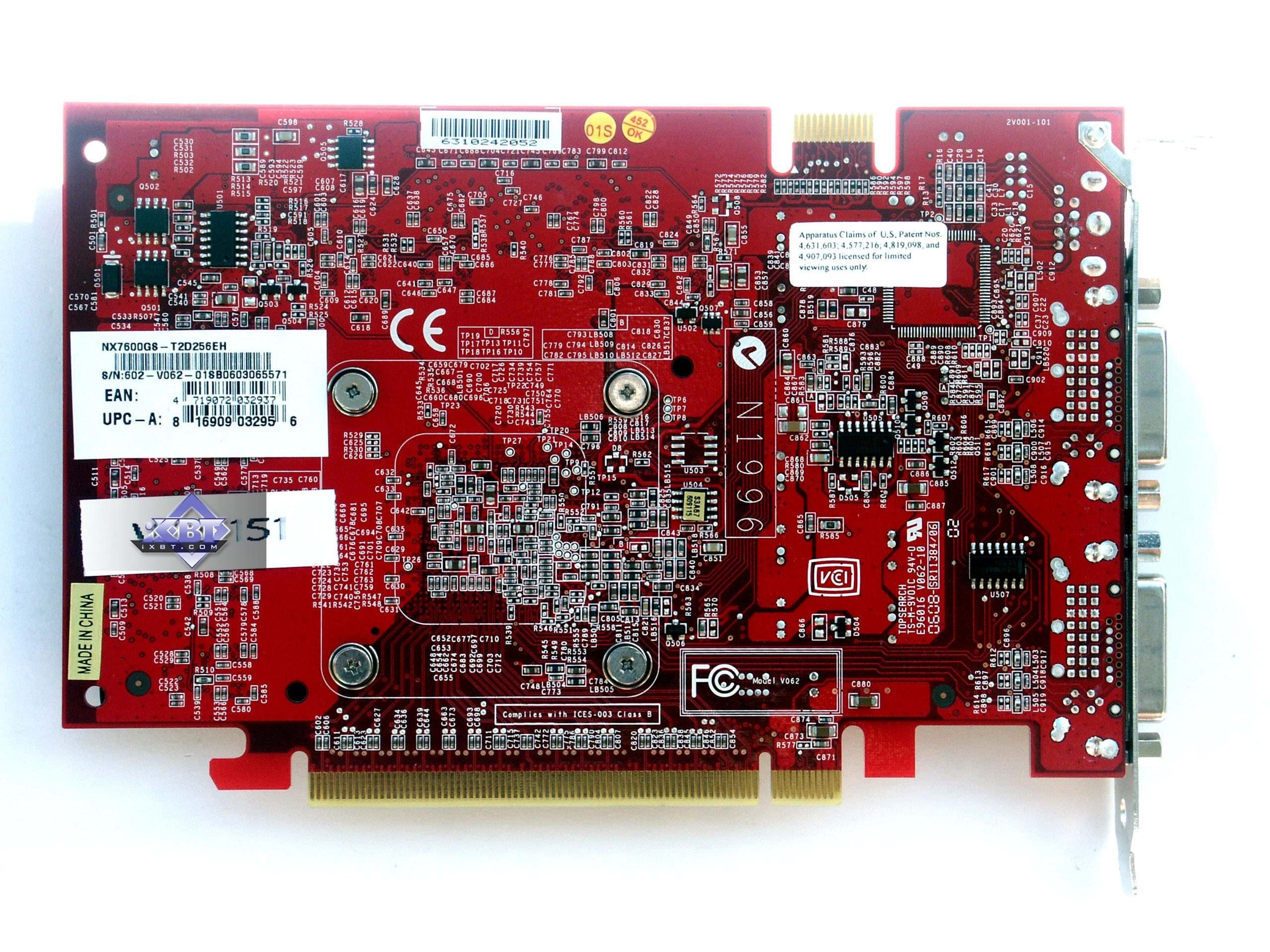

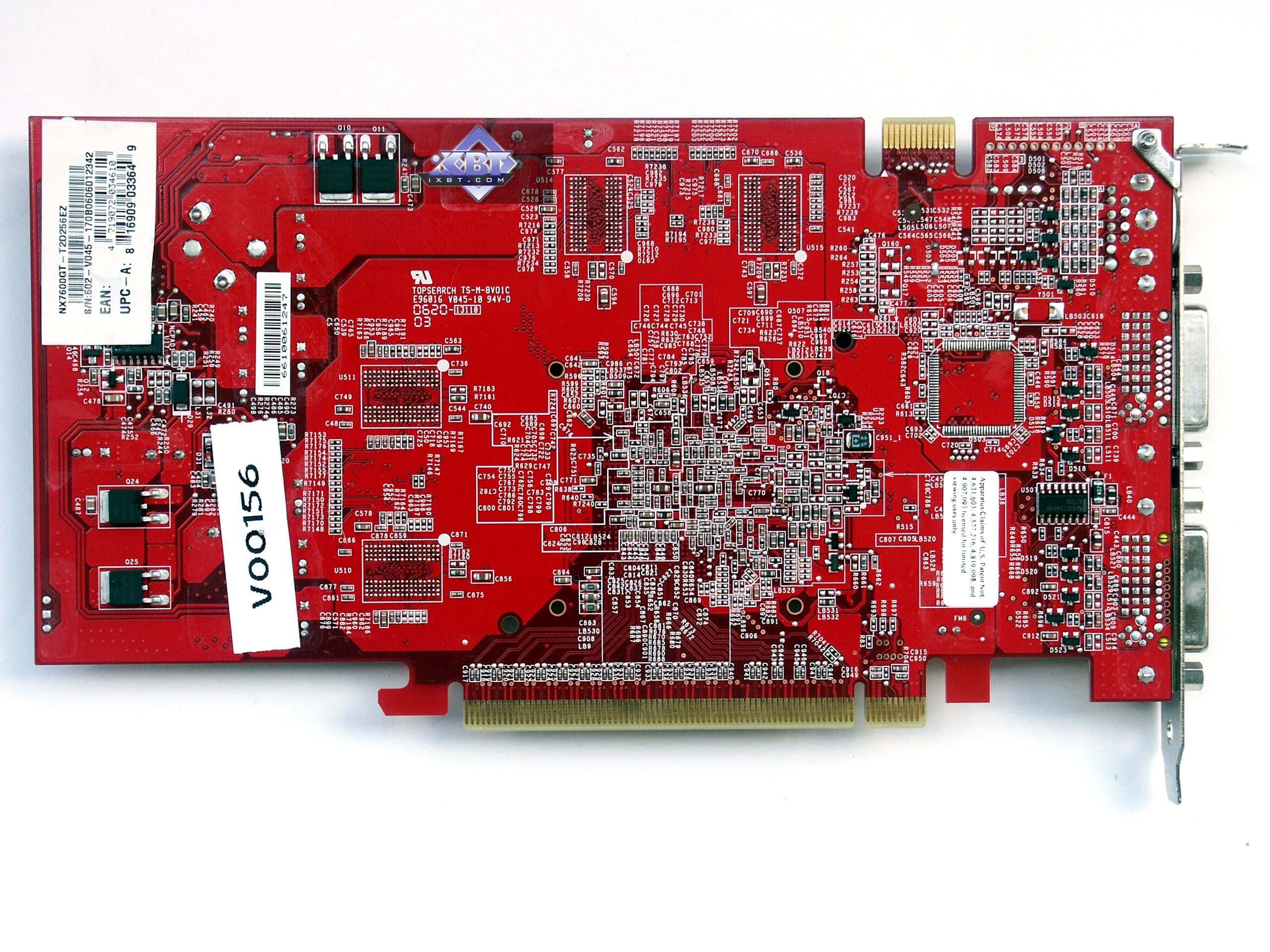

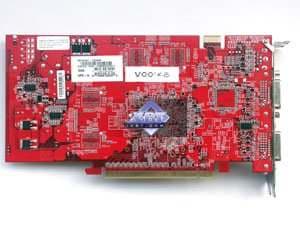

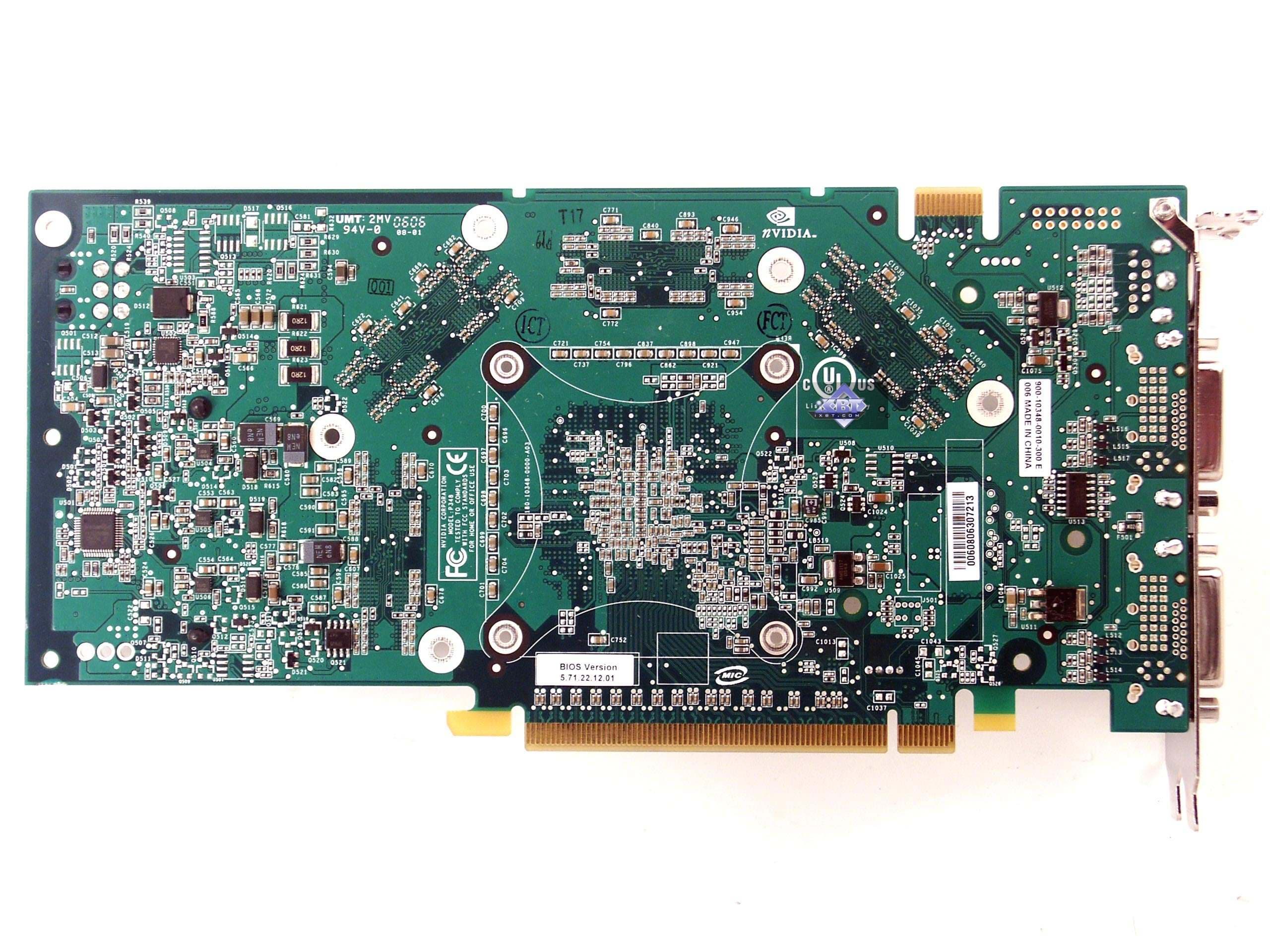

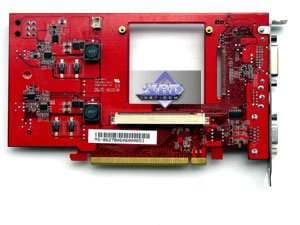

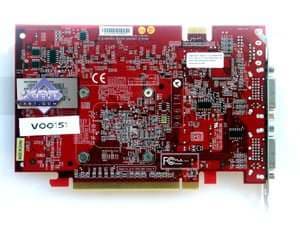

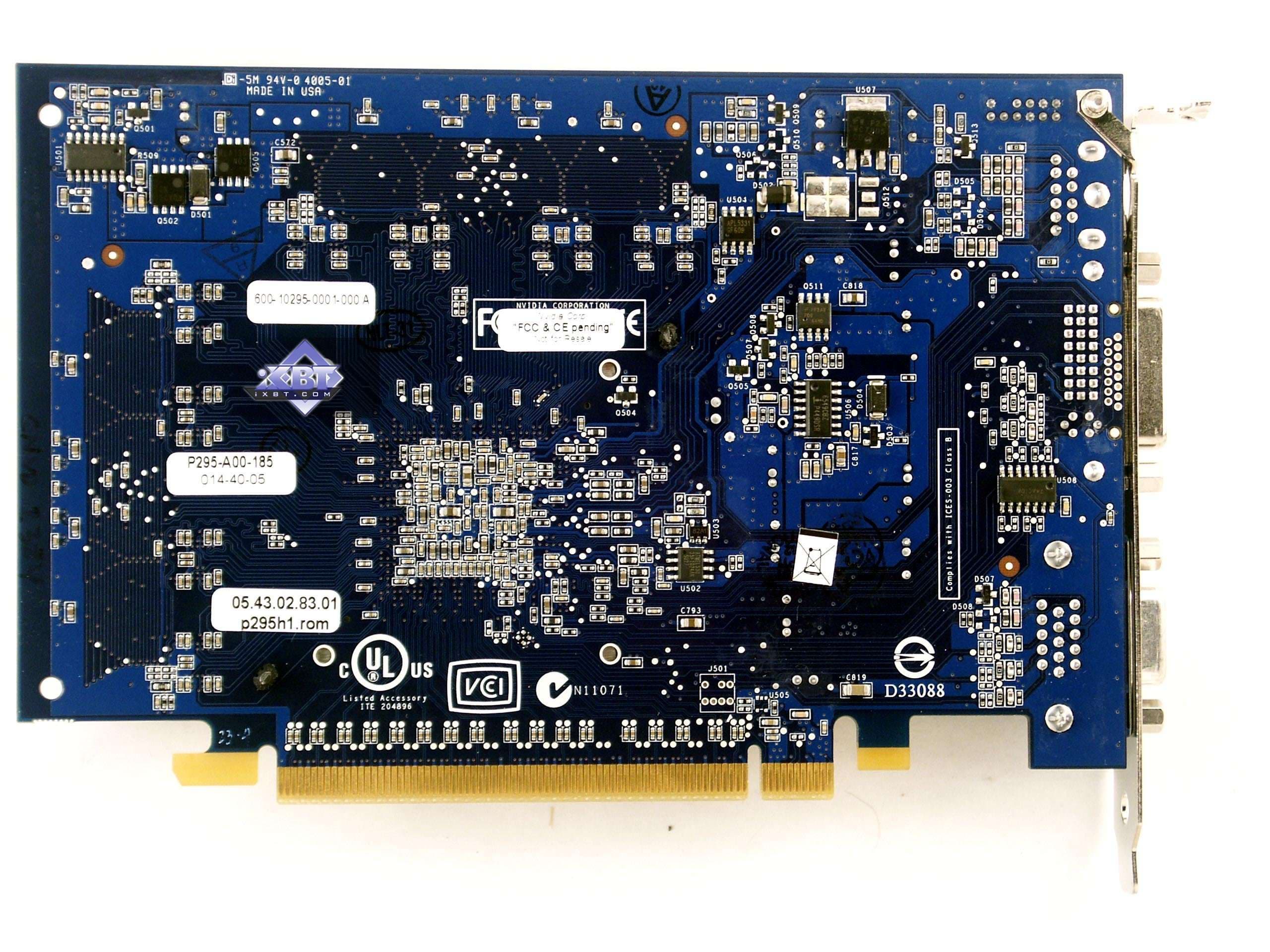

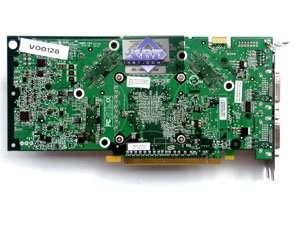

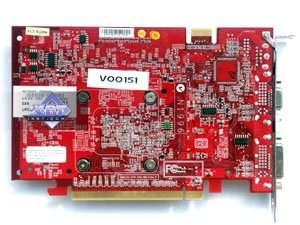

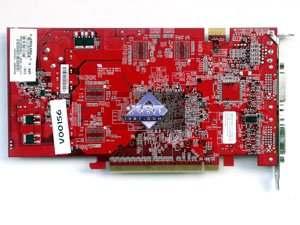

| Сравнение с эталонным дизайном, вид сзади | |
|---|---|

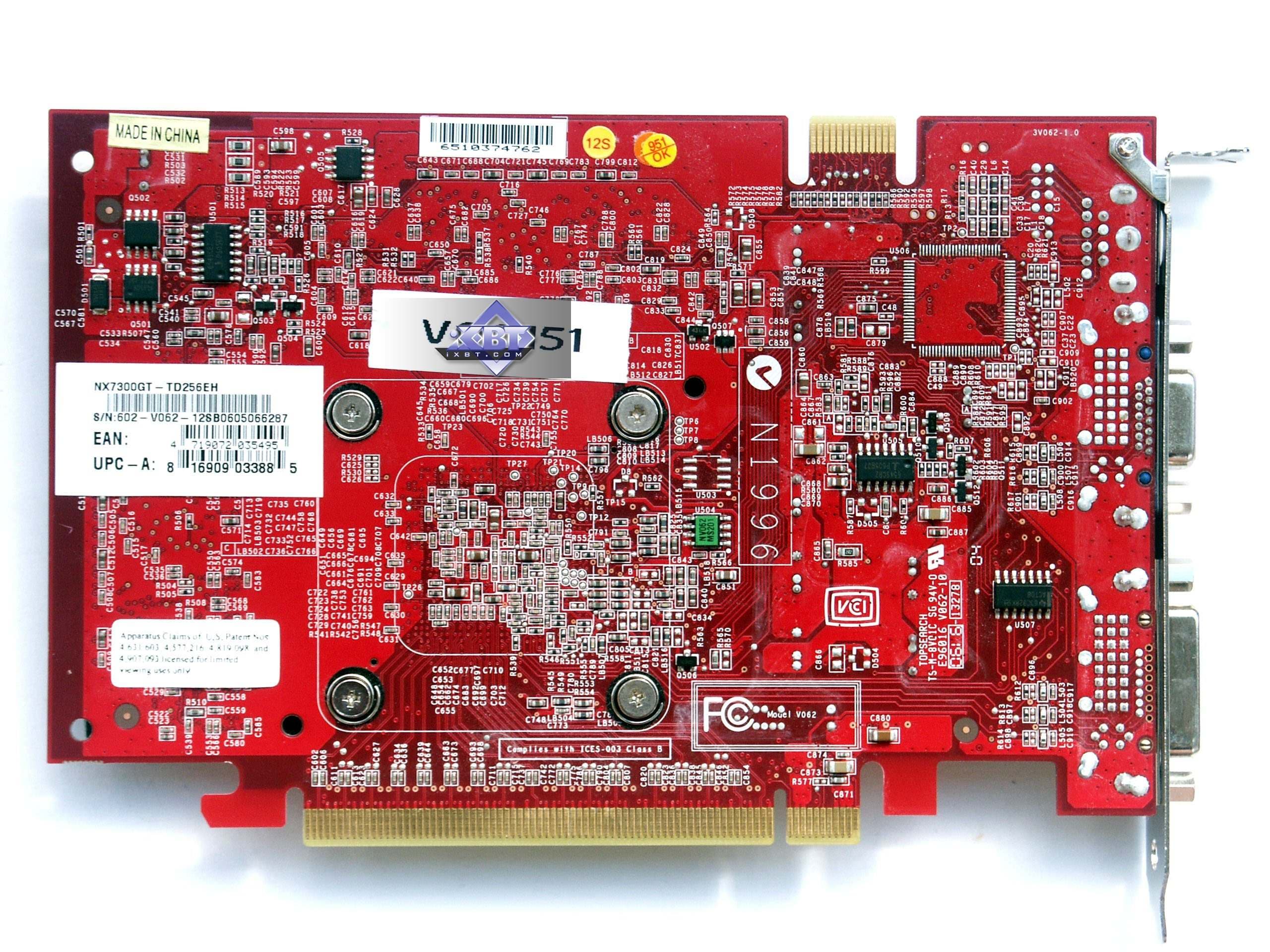

| MSI GeForce 7300 GT 256MB PCI-E (NX7300GT-TD256EH) | Reference card NVIDIA GeForce 6600 DDR2 |
 |  |
| MSI GeForce 7600 GS 256MB PCI-E (NX7600GS-T2D256EH) | |
 | |
| MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-VT2D256E-HD) | Reference card NVIDIA GeForce 7600 GT |
 |  |
 | |

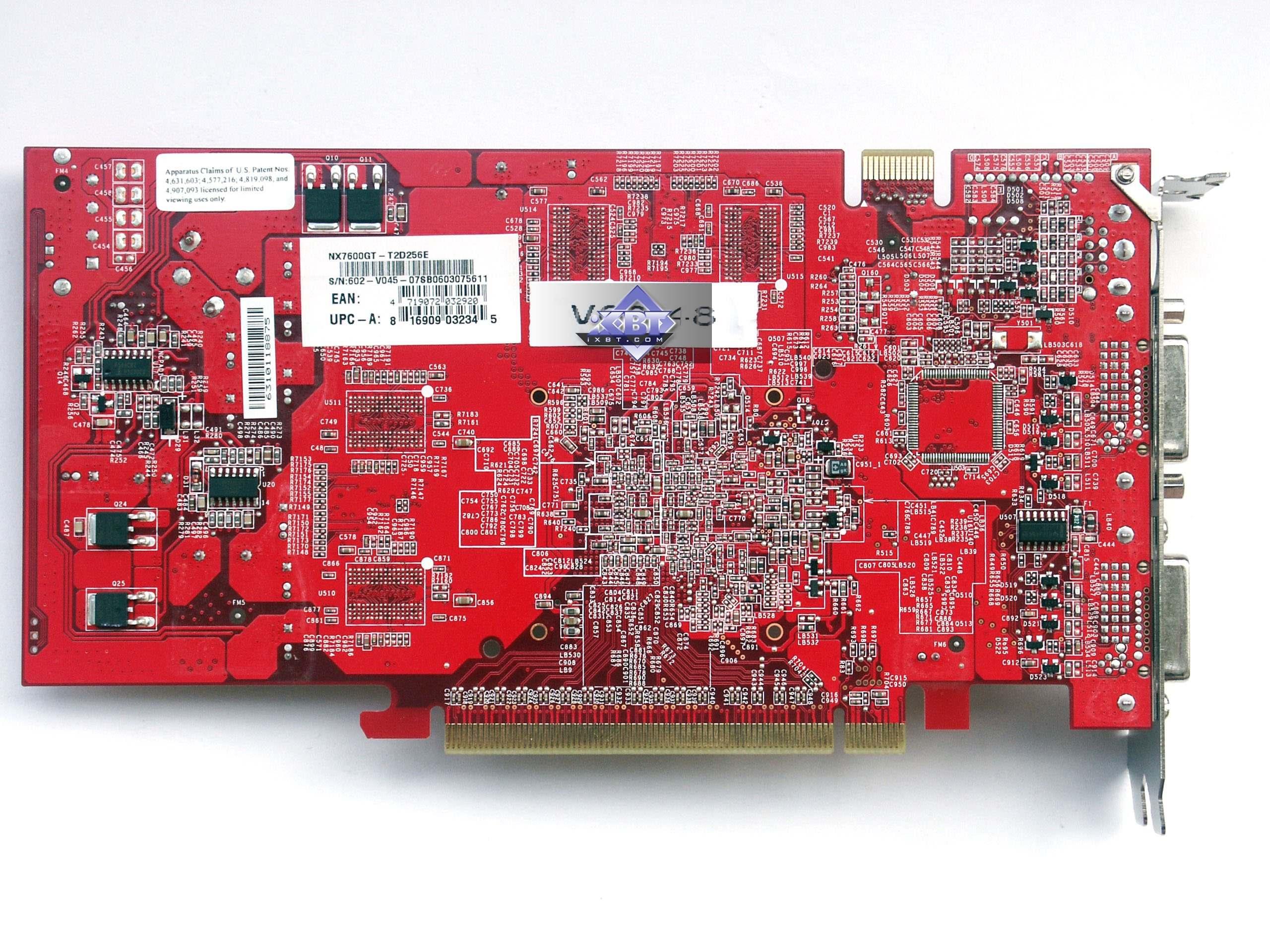

| MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-T2D256EZ) | |
 | |
 | |

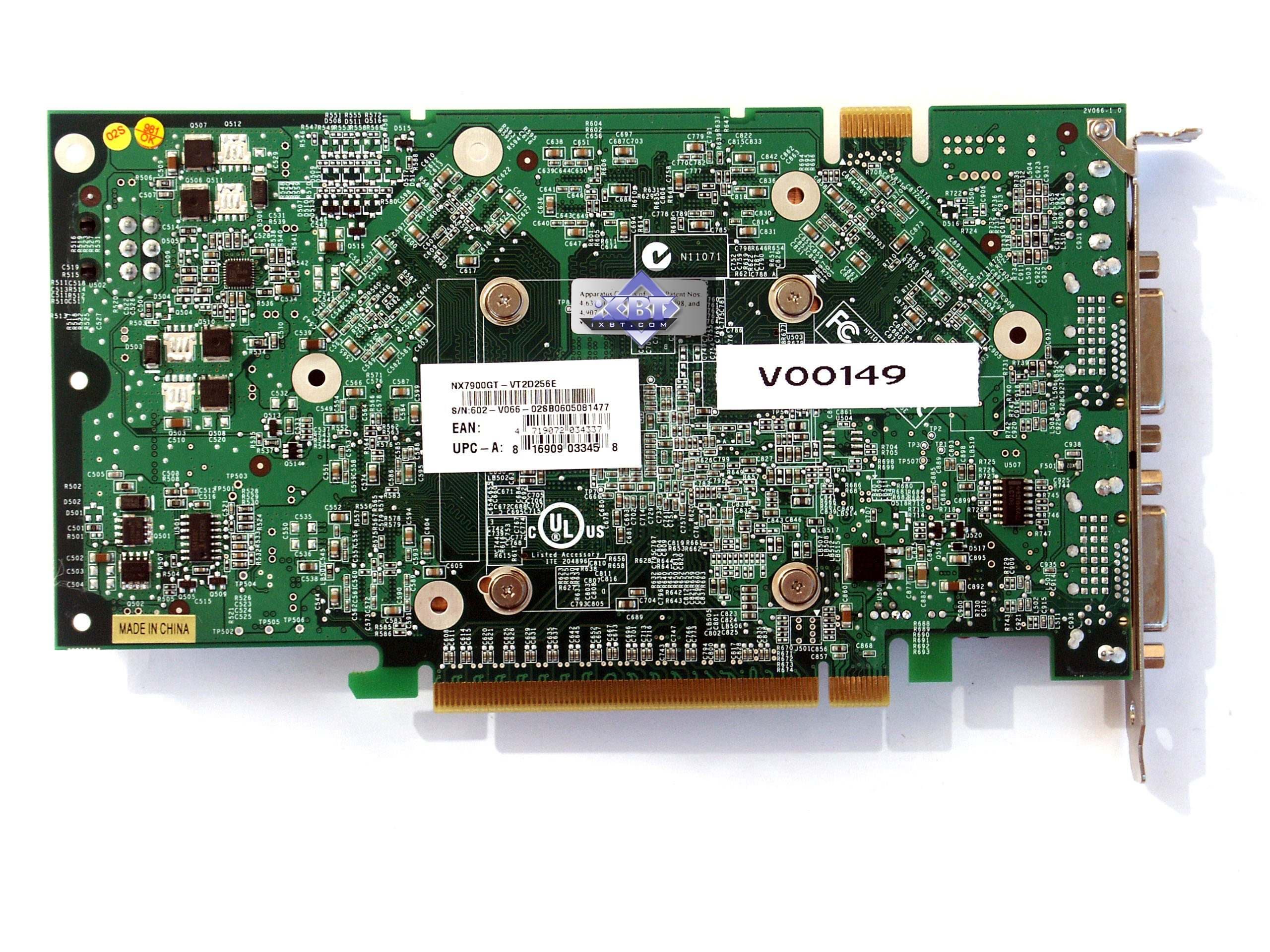

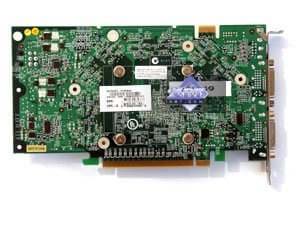

| MSI GeForce 7900 GT 256MB PCI-E (NX7900GT-VT2D256E) | Reference card NVIDIA GeForce 7900 GT |
 |  |

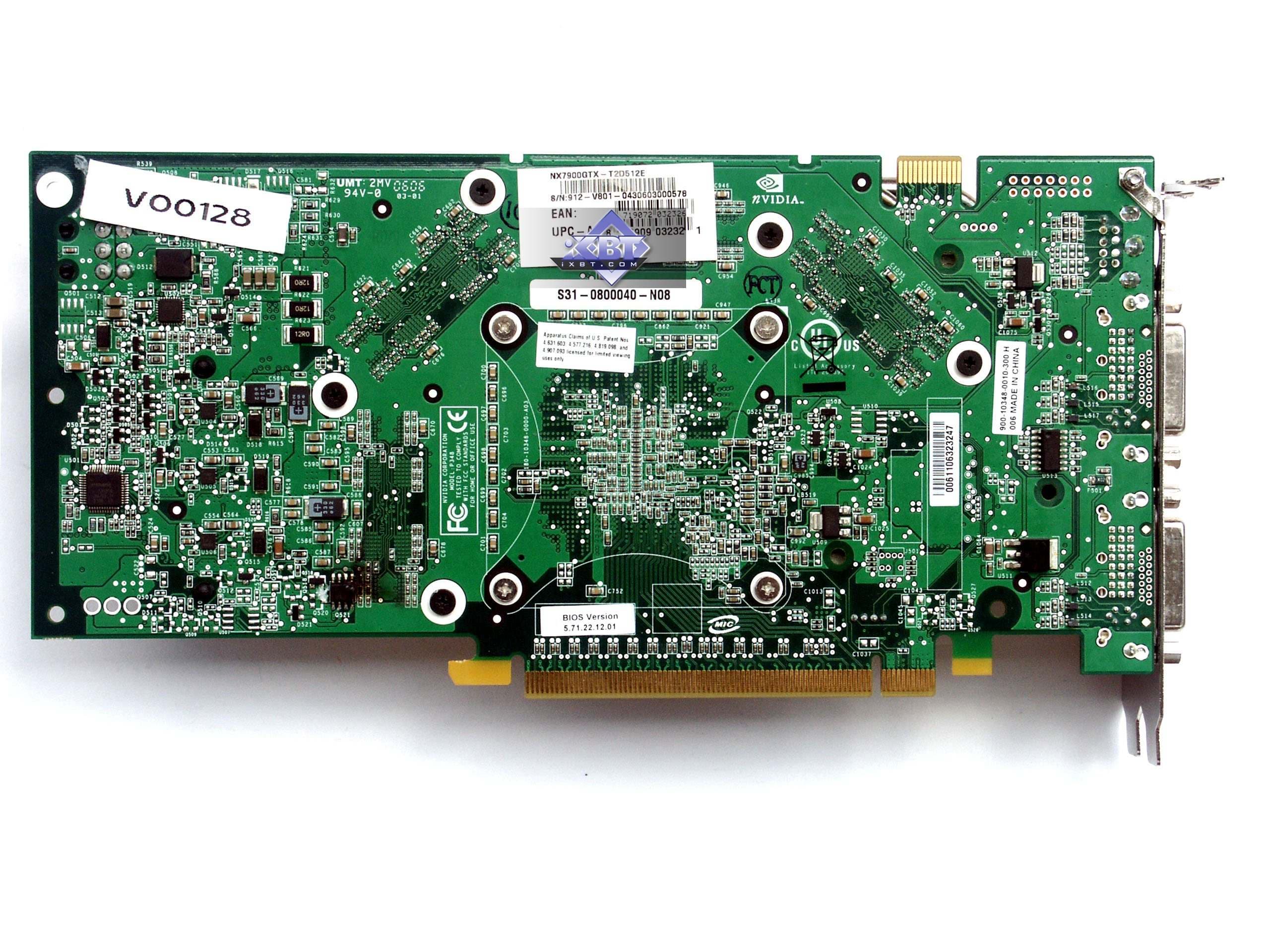

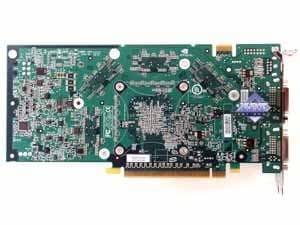

| MSI GeForce 7900 GTX 512MB PCI-E (NX7900GTX-T2D512E) | Reference card NVIDIA GeForce 7900 GTX |
 |  |

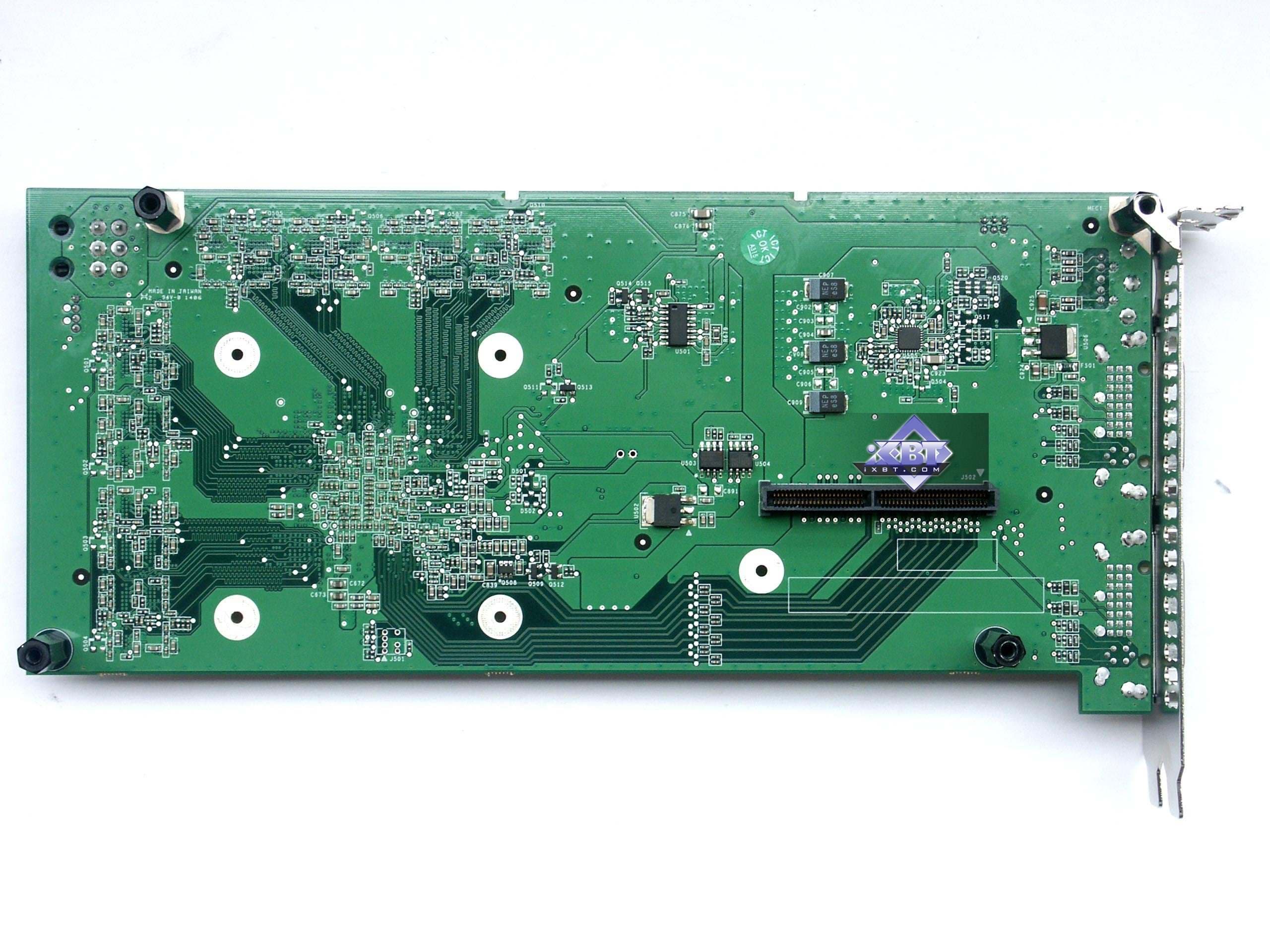

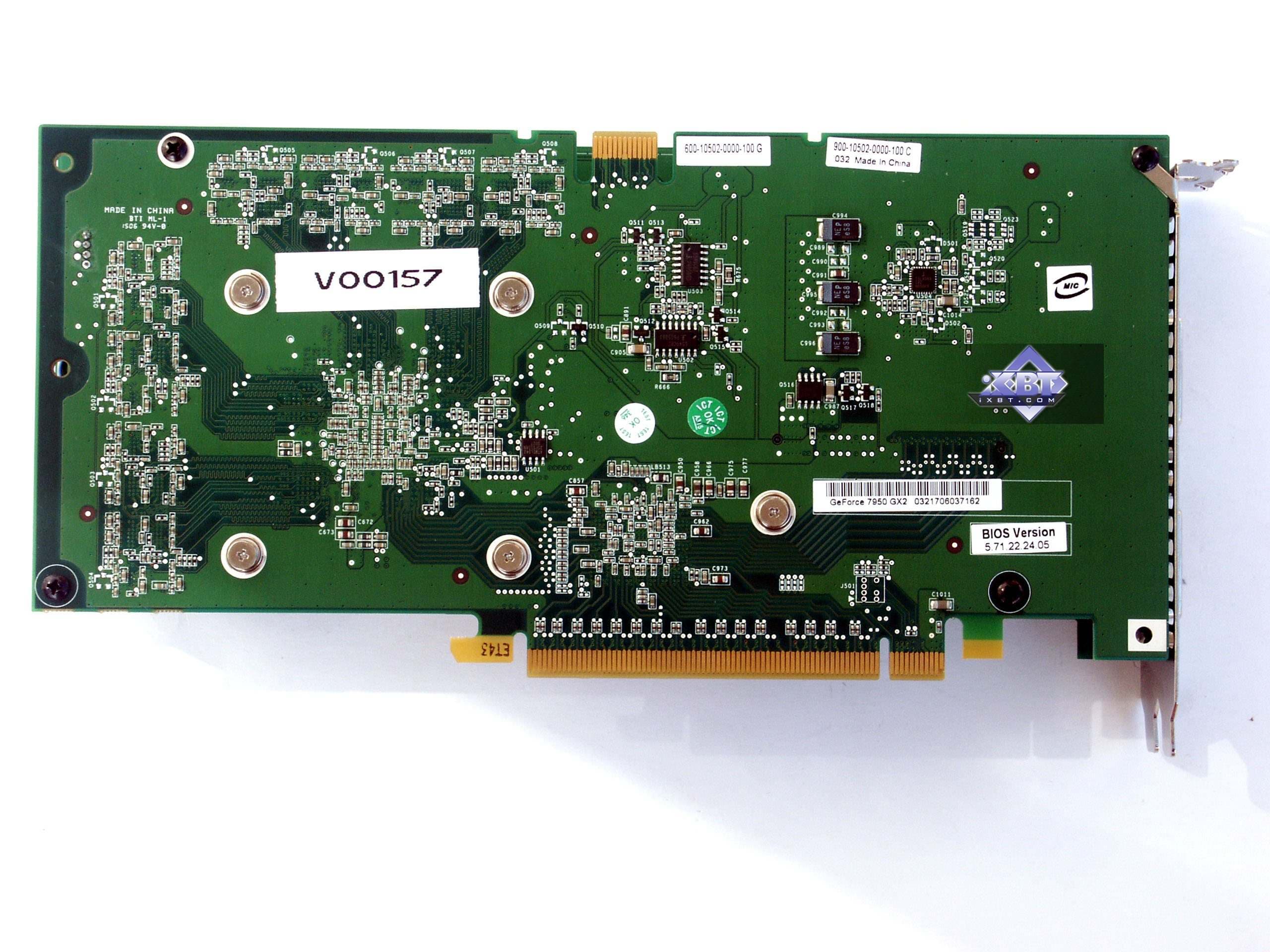

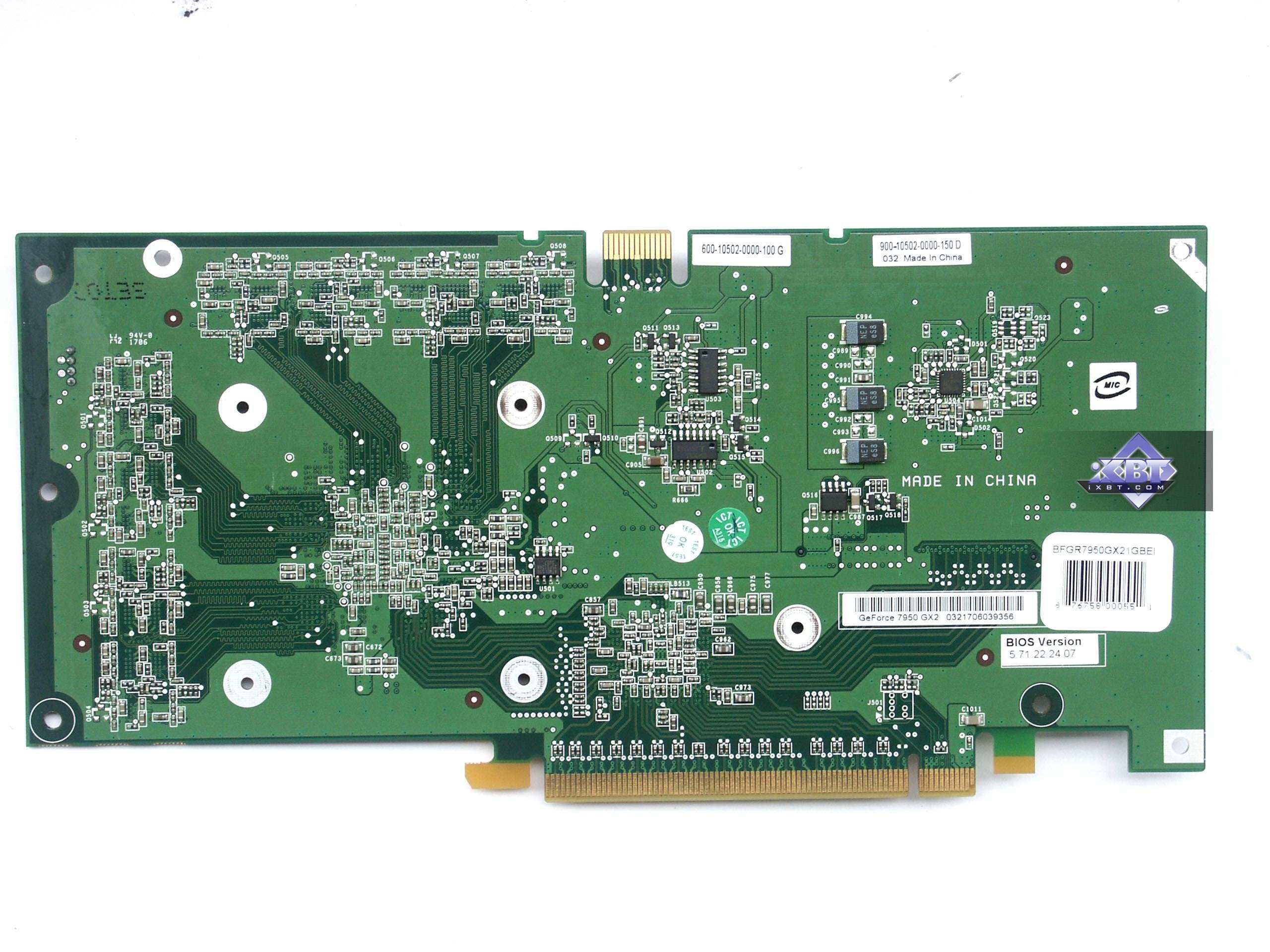

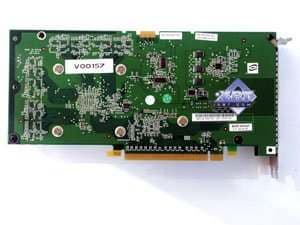

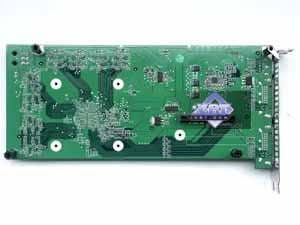

| MSI GeForce 7950 GX2 2x512MB PCI-E (NX7950GX2-T2D1GE) | Reference card NVIDIA GeForce 7950 GX2 |
 |  |
 | |

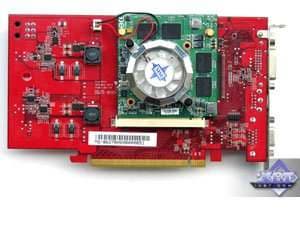

| MSI Geminium Go (Dual 7600 Go)2x256MB PCI-E | Reference card NVIDIA GeForce 7600 GT |
 | |
 | |

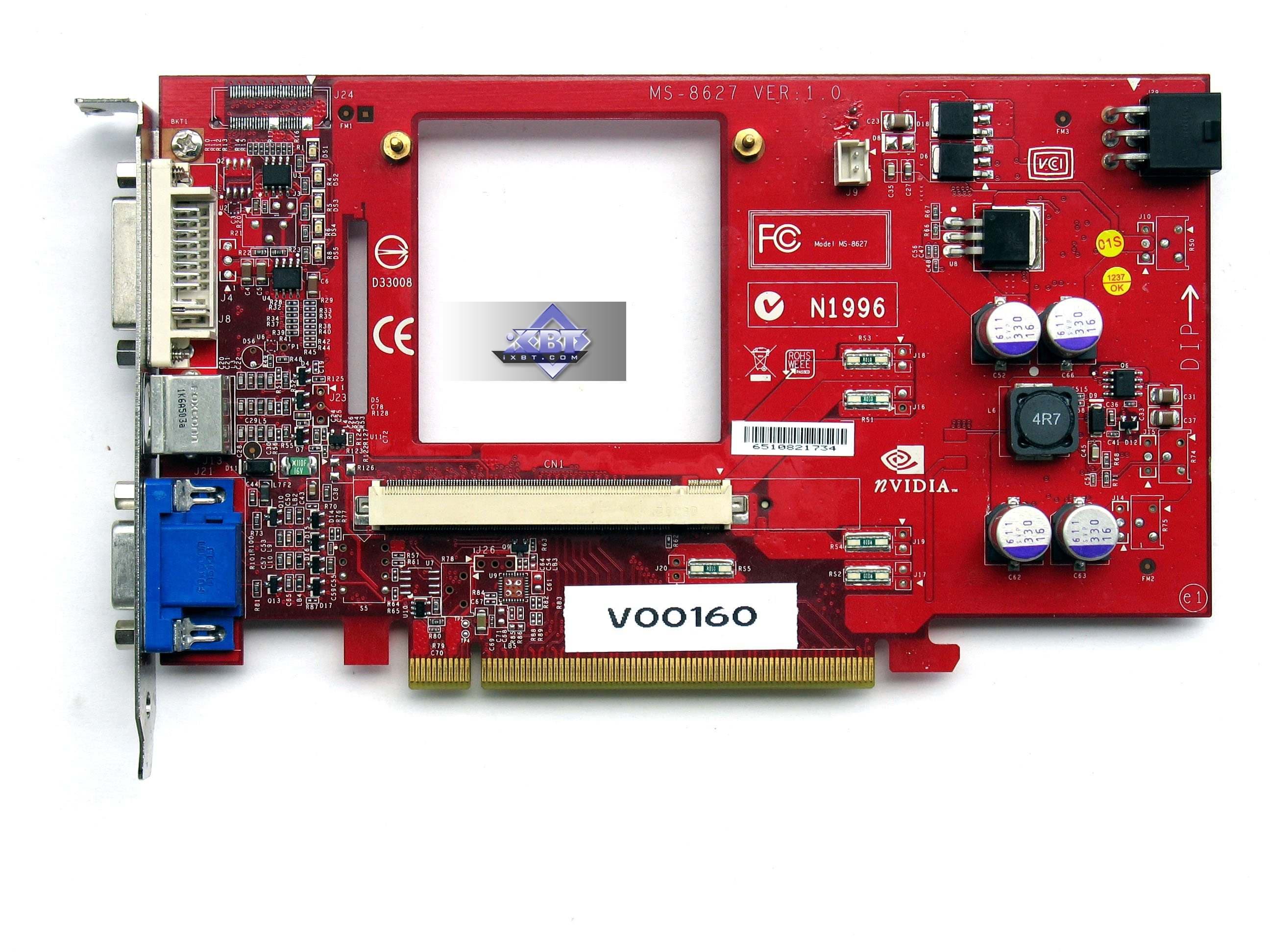

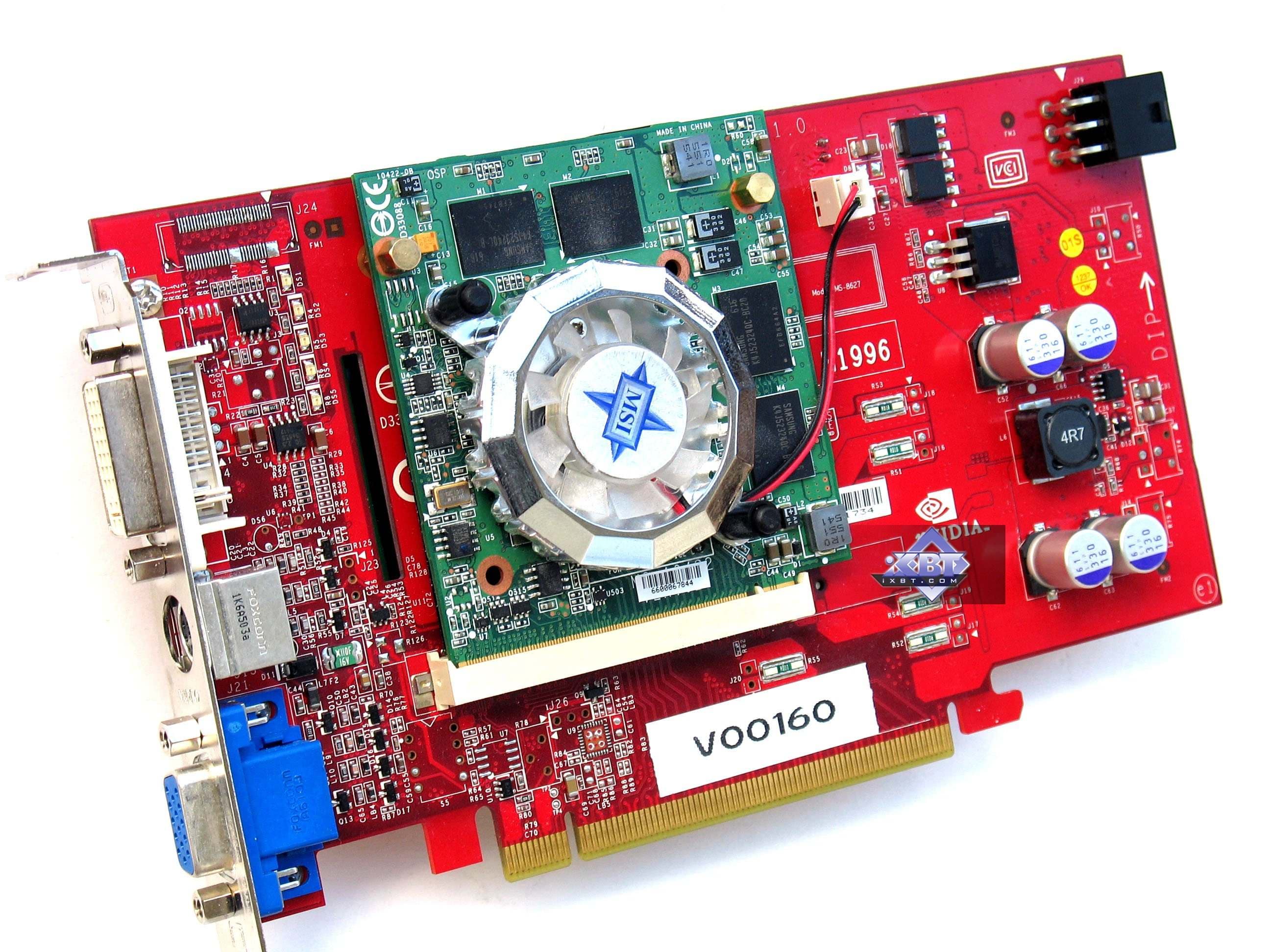

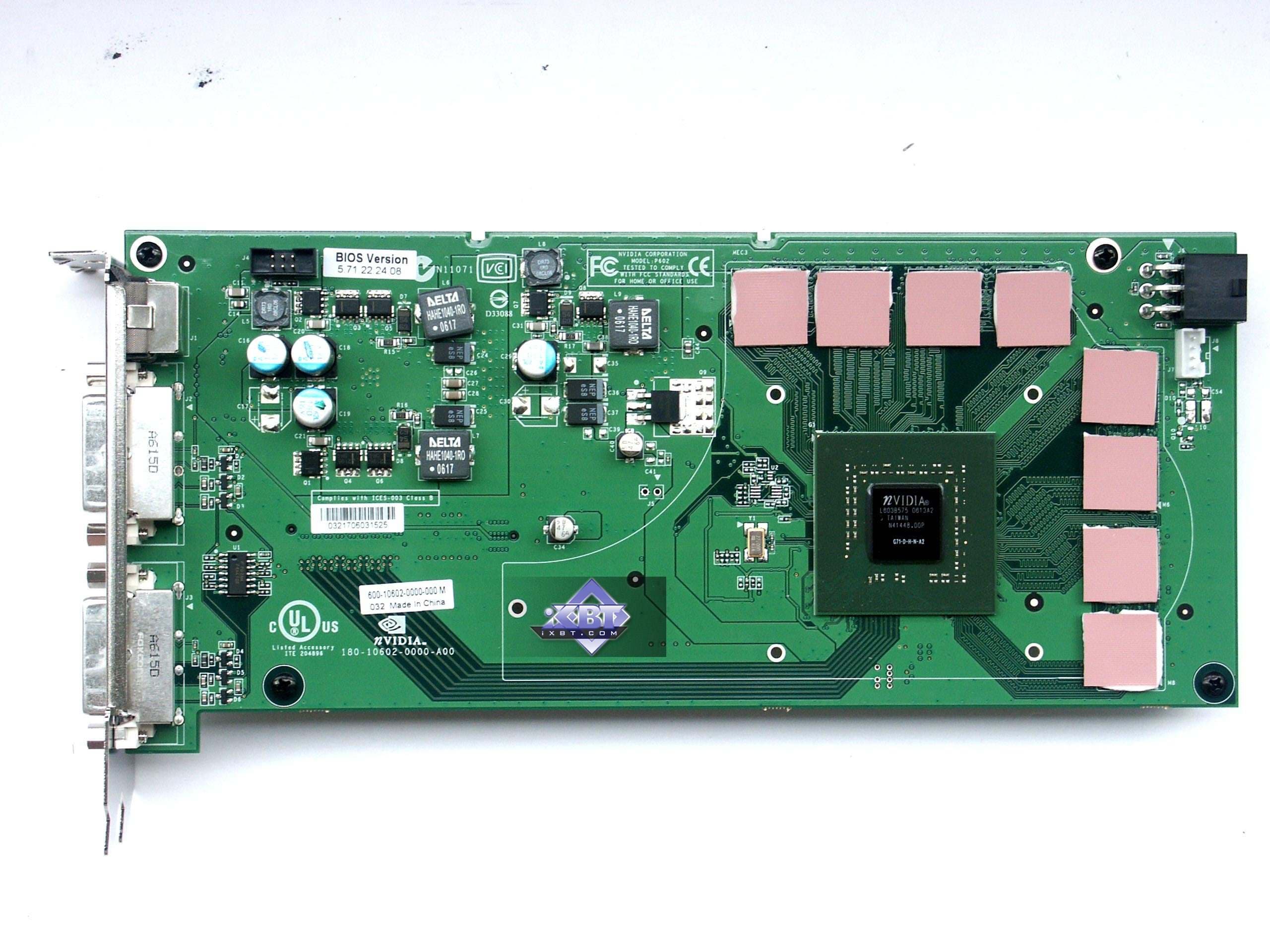

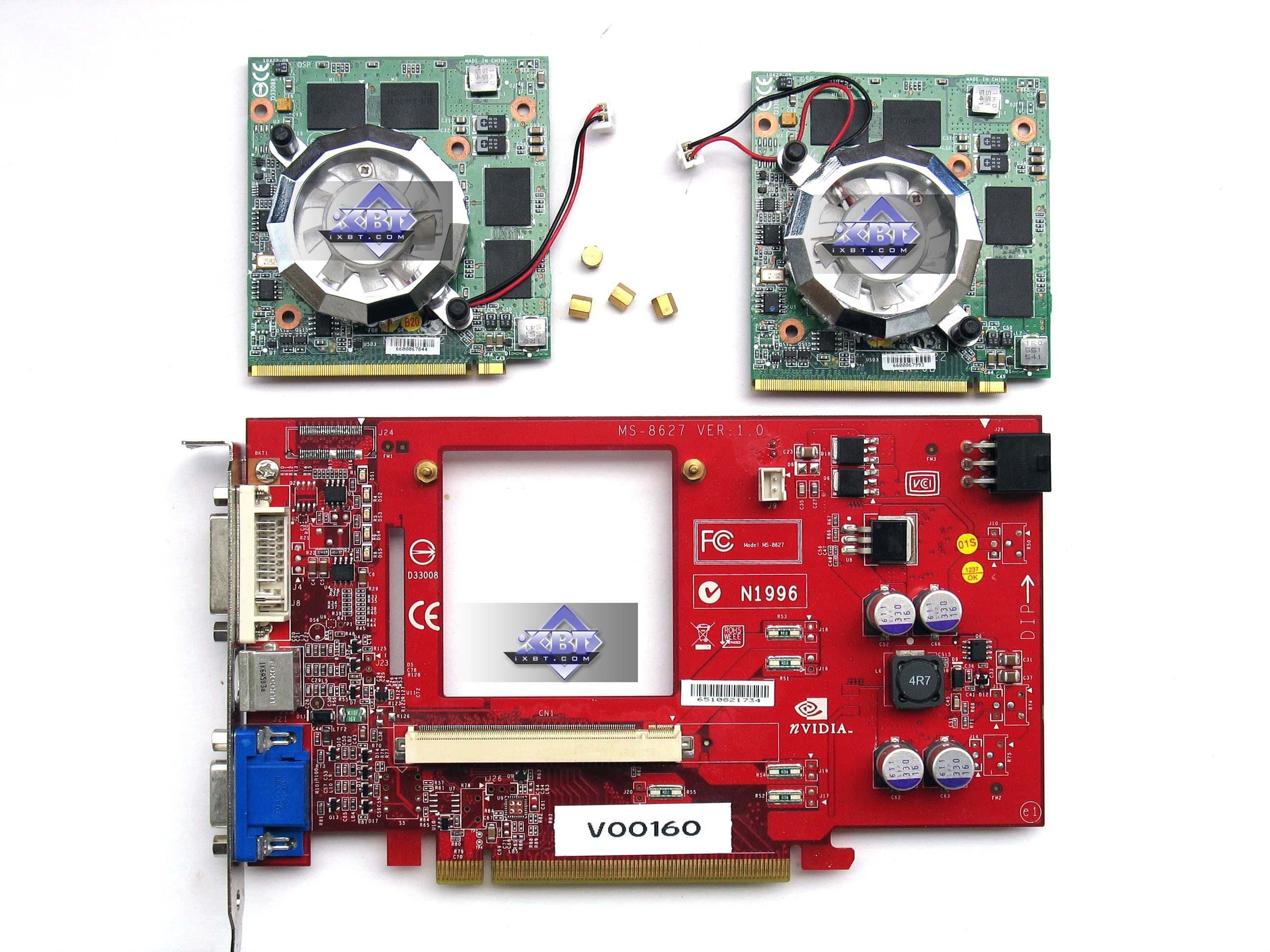

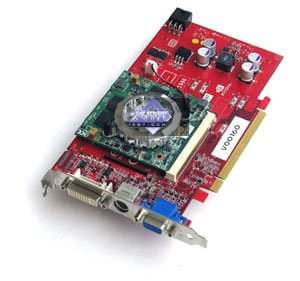

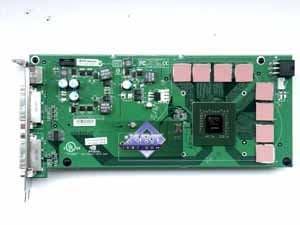

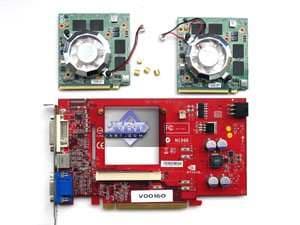

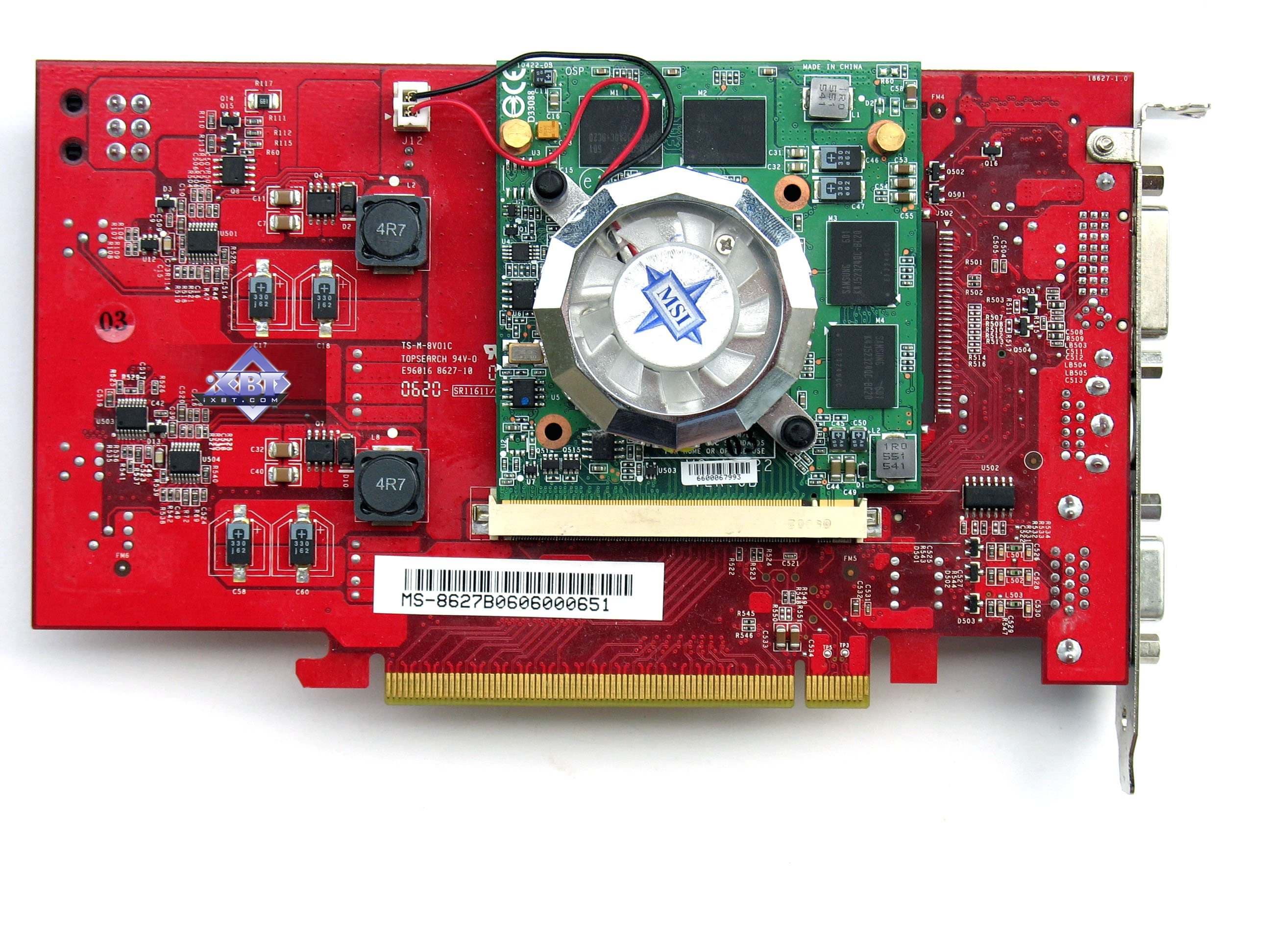

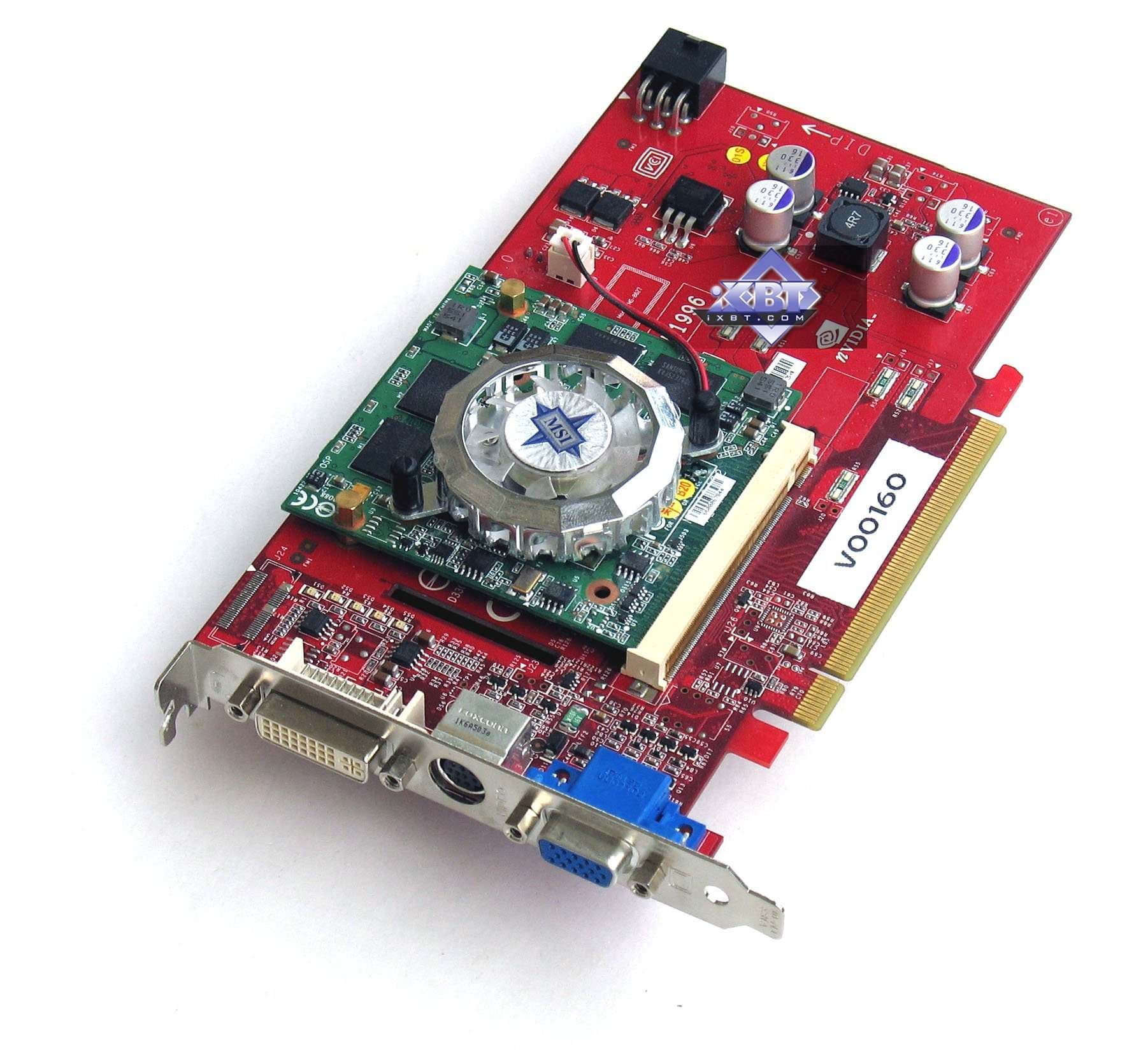

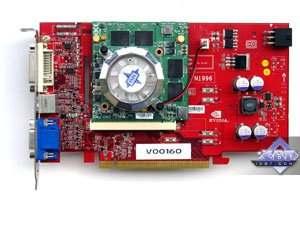

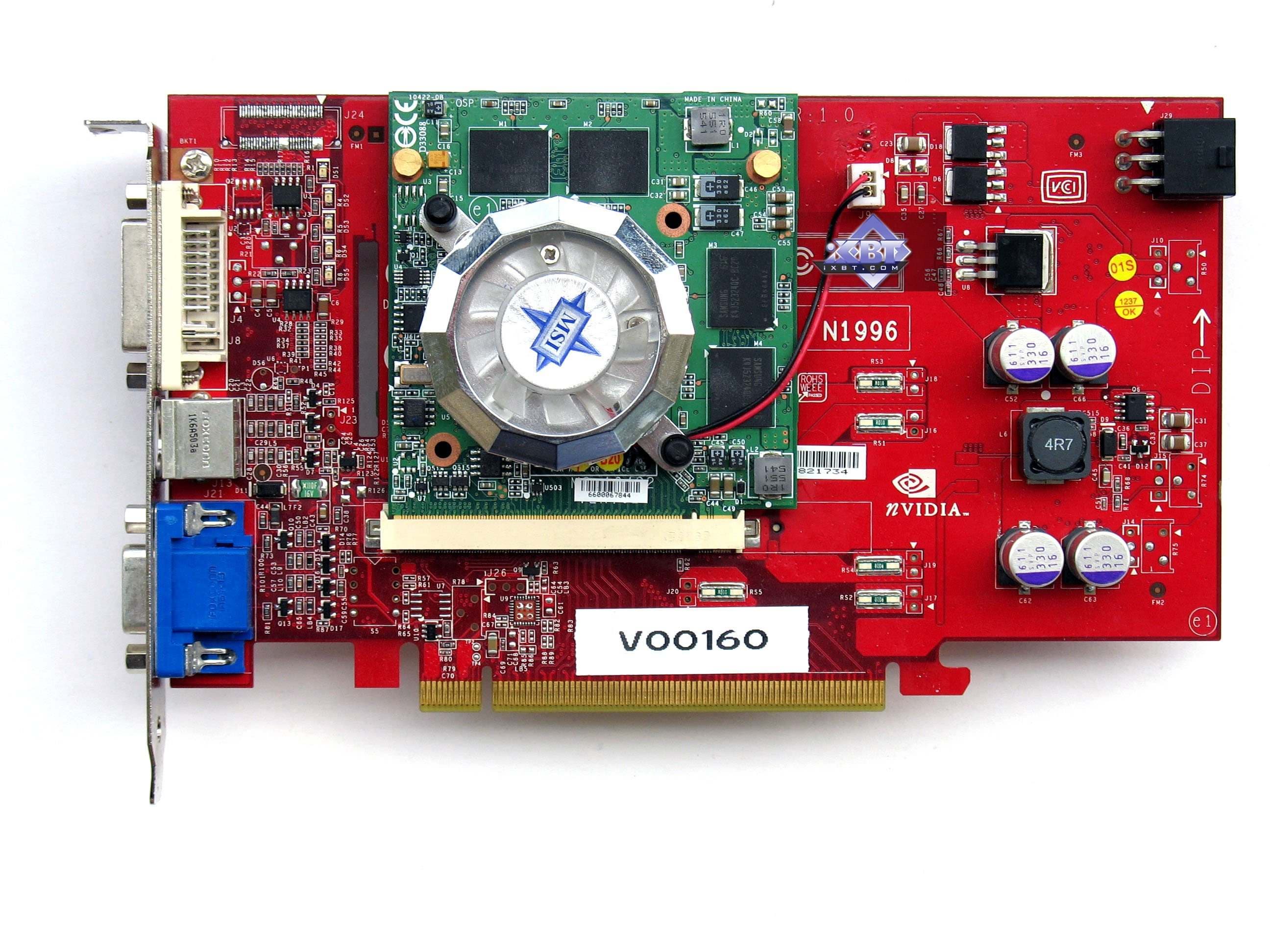

Очевидно, что самым неординарным и потрясающим решением является MSI Geminium Go (Dual 7600 Go)2x256MB PCI-E. Всем уже известно, что в целях возможности апгрейдов видеоподсистемы в ноутбуках была придумана технология MXM от NVIDIA. На кусочке текстолита размещается и графический процессор, и микросхемы памяти.

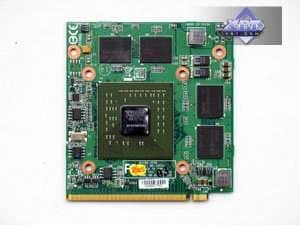

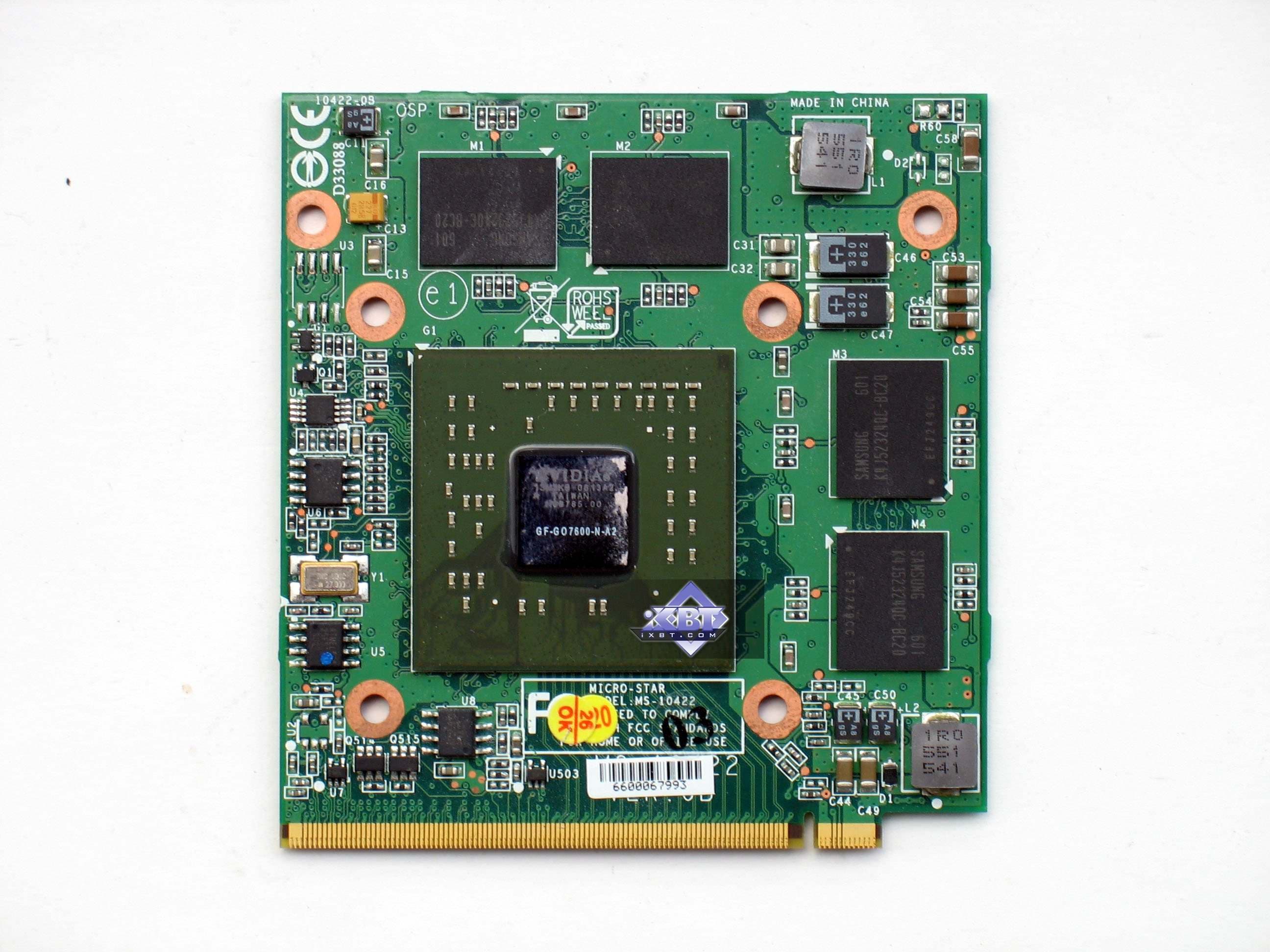

Мы видим, что данный модуль изготовлен MSI и имеет процессор GeForce 7600 Go. Это по сути GeForce 7300 GT, то есть урезанный до 8-ми конвейеров G73. Частоты работы жестко не регламентируются cо стороны NVIDIA, поэтому они могут меняться, и потому в таблице выше нет указания номинала. В данном случае эта «видеокарта» работает на частоте 450/500 (1000) МГц. На видеокарте установлено два таких модуля, таким образом, перед нами первая в мире видеокарта, имеющая возможности апгрейда графического ядра.

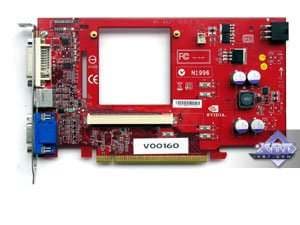

По сути сама видеокарта представляет собой держатель для МХМ-модулей с блоком питания. Ну и гнездами для вывода картинки. Самое основное все — на самих модулях.
Теперь о плохом. Во-первых, данная видеокарта ПОЛНОЦЕННО работает только на одной материнской плате K8N Diamond (nForce4 SLI) от MSI, на других матерях на nForce-чипсетах видна как одиночная. Понятно, что перед нами SLI-решение, и два MXM-модуля должны работать вместе по этой технологии.
Во-вторых, кроме того тезиса, что это первая «апгрейбельная» видеокарта, больше нет никаких понятий — а зачем вообще оно нужно? МХМ-модулей в продаже нет, и пока нет предпосылок к тому, чтобы они появились, хотя например, их делает та же компания MSI, и могла бы поставлять их для розничных продаж, но факт остается фактом, что МХМ пока не прижился в ноутбуках, и в продаже их нет.
В-третьих, похоже, что данный продукт — просто демонстрация того, что MSI чего-то может придумать этакое, чего нет ни у кого. Потому что указанной видеокарты нет ни только в продаже, даже на официальном сайте MSI про нее ни слова. И видимо, этих карт сделано штук 10-20 для прессы. И только. И есть огромные сомнения в том, что будет освоено серийное производство.
Так что, можно просто почитать, поохать и забыть. К тому же, тесты показали, что суммарная производительность такого SLI-решения всего лишь на 10% быстрее, чем у одиночной GeForce 7600 GT, поэтому никакого смысла показывать его скорость на графиках.
Теперь об остальных платах. Если про семейство 7900 GTX / 7950 GX2 сказать нечего, — это карты не MSI-производства, а референс, то вот 7300/7600 — сделаны самой компанией. Мы видим, что дизайн у 7300GT/7600GS карт одинаковый и взят с карты geForce 6600 с памятью DDR2. В принципе, это понятно, нет смысла придумывать велосипед, когда уже есть ранее разработанное. К тому же все G73-процессоры по пинам совместимы с NV43-семейством. А вот GeForce 7600 GT имеют вообще уникальный дизайн, разработанный MSI. Карты длиннее обычного, и имеются посадочные места под еще один комплект микросхем, таким образом, MSI имеет планы выпускать и 512-меговые карты на той же основе.
У карт имеются гнезда TV-выхода, которые уникальны по разъему, и для вывода изображения на ТВ как через S-Video, так и по RCA, требуются специальные адаптеры-переходник, поставляемые вместе с картами. Более подробно о ТВ-выходе можно почитать здесь. А также карта на базе GeForce 7900GT оснашена TV-in, подключение осуществляется также через специальный переходник. Более подробно про Video-In можно почитать здесь.
Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Максимальные разрешения и частоты:
- 240 Hz Max Refresh Rate
- 2048 × 1536 × 32bit x85Hz Max — по аналоговому интерфейсу
- 2560 × 1600 @ 60Hz Max — по цифровому интерфейсу
Что касается возможностей видеокарт по проигрыванию MPEG2 (DVD-Video), то еще в 2002 году мы изучали этот вопрос, с тех пор мало что поменялось. В зависимости от фильма загрузка CPU при проигрывании на всех современных видеокартах не поднимается выше 25%.

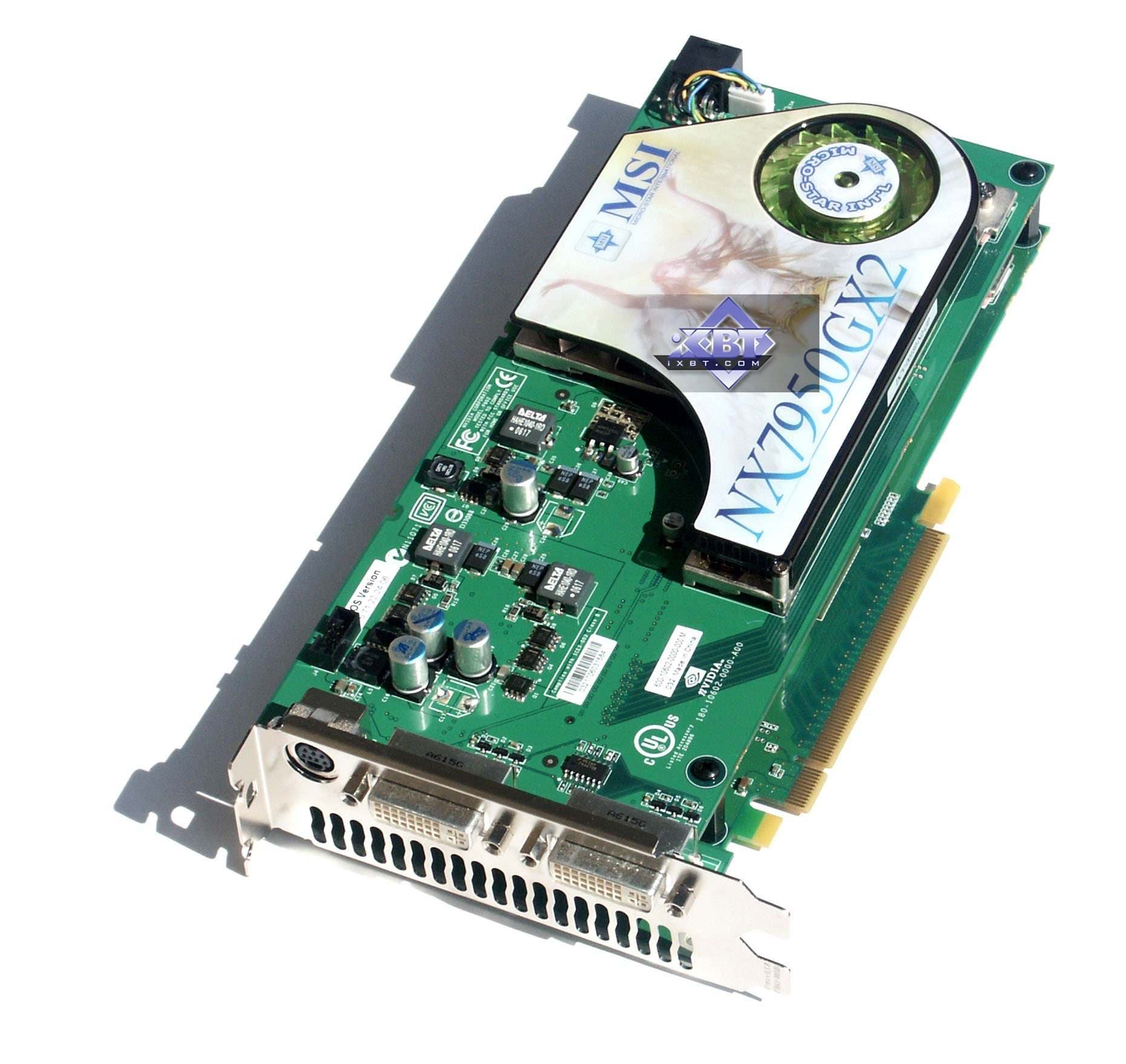

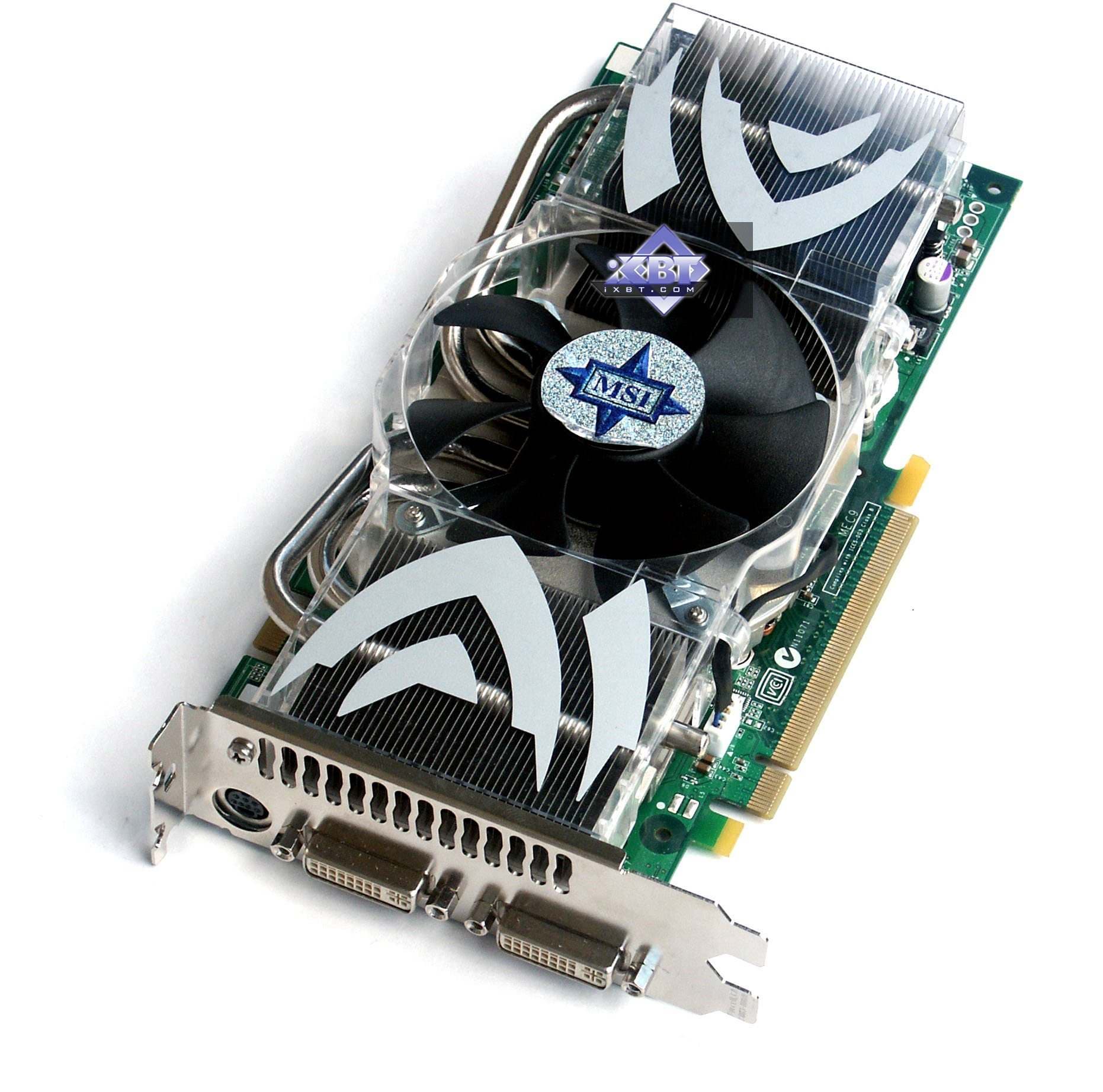

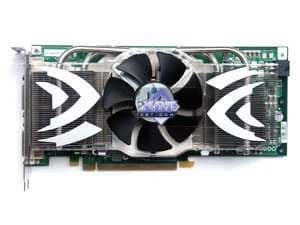

Теперь о системах охлаждения. Кулеры от MSI GeForce 7950 GX2 2x512MB PCI-E (NX7950GX2-T2D1GE) и MSI GeForce 7900 GTX 512MB PCI-E (NX7900GTX-T2D512E) рассматривать не будем, поскольку это референс-карты, и их устройства охлаждения мы уже изучали ранее.

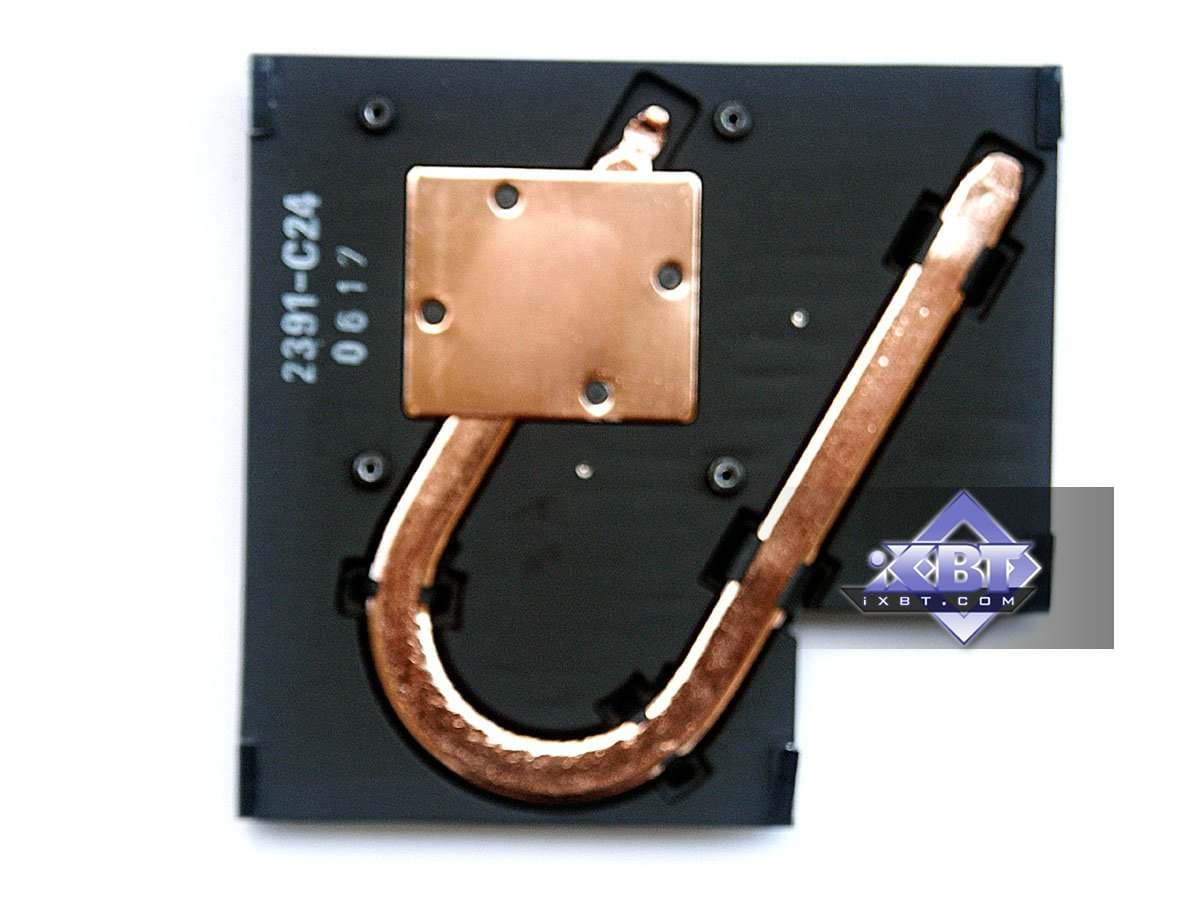

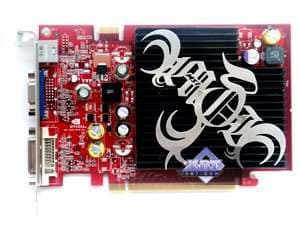

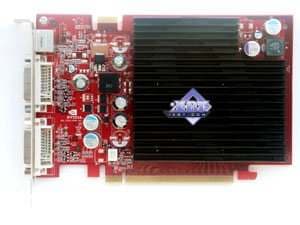

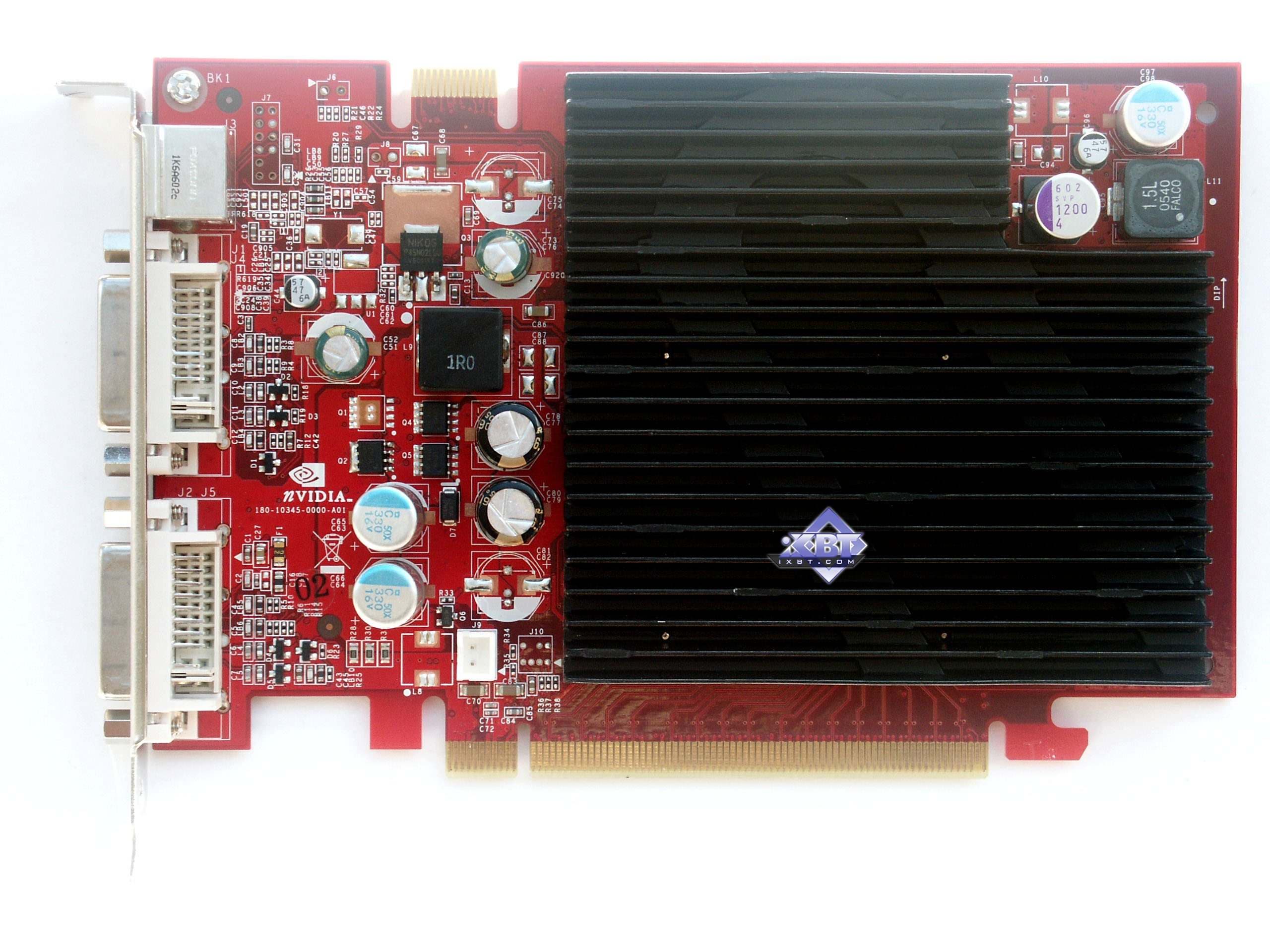

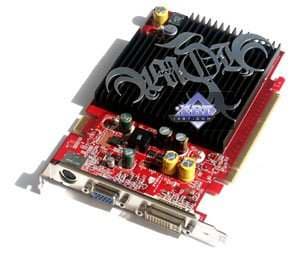

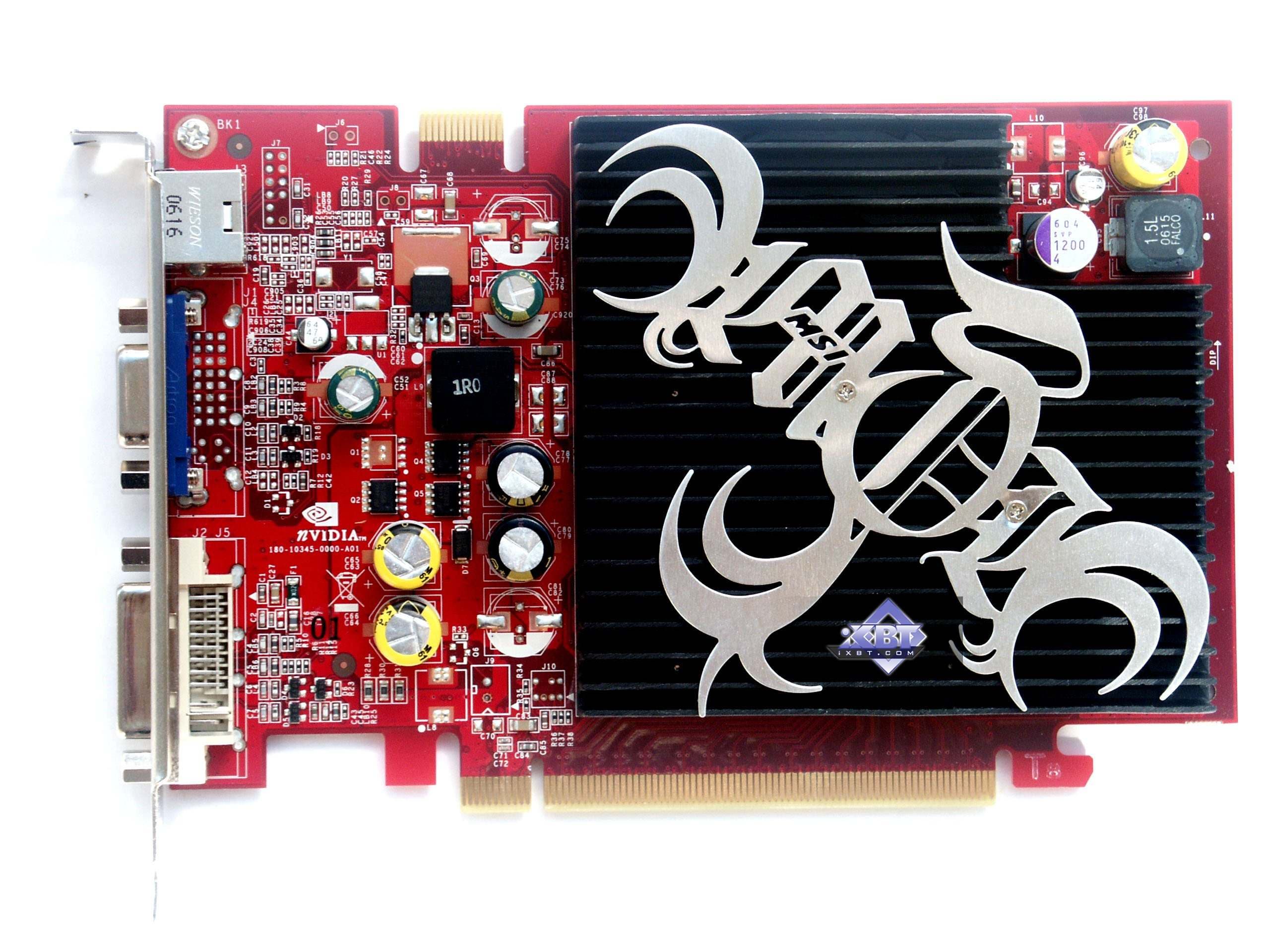

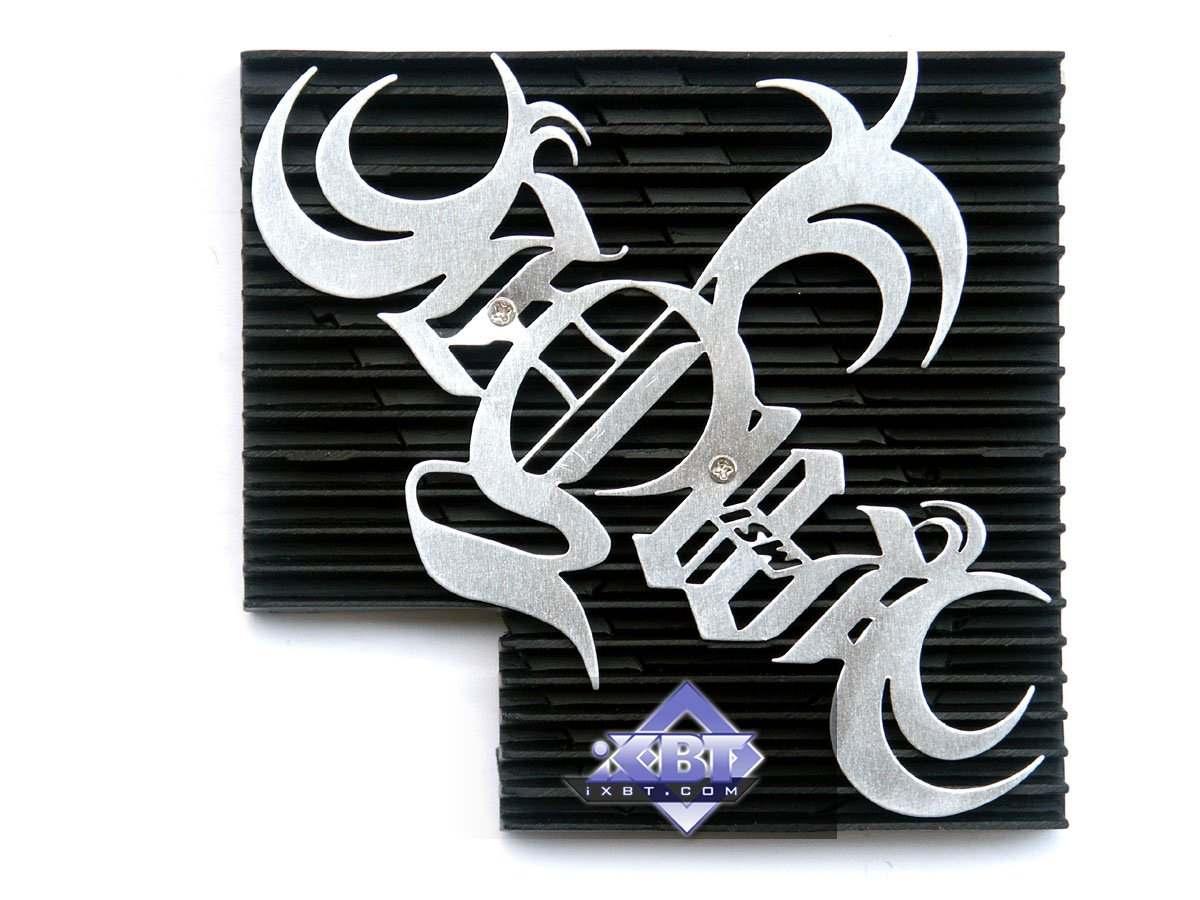

| MSI GeForce 7300 GT 256MB PCI-E (NX7300GT-TD256EH); MSI GeForce 7600 GS 256MB PCI-E (NX7600GS-T2D256EH) | |
|---|---|

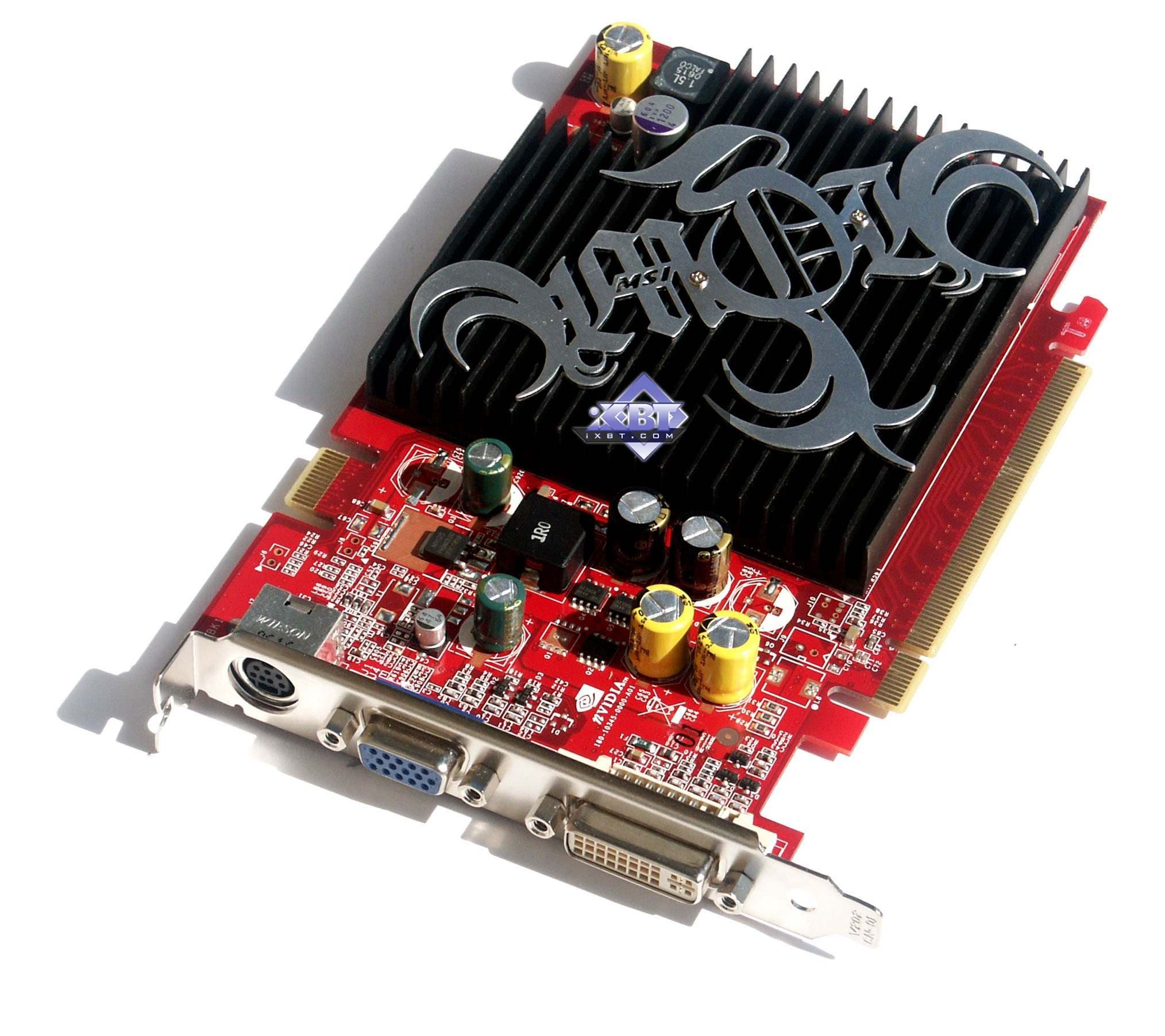

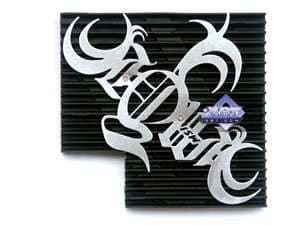

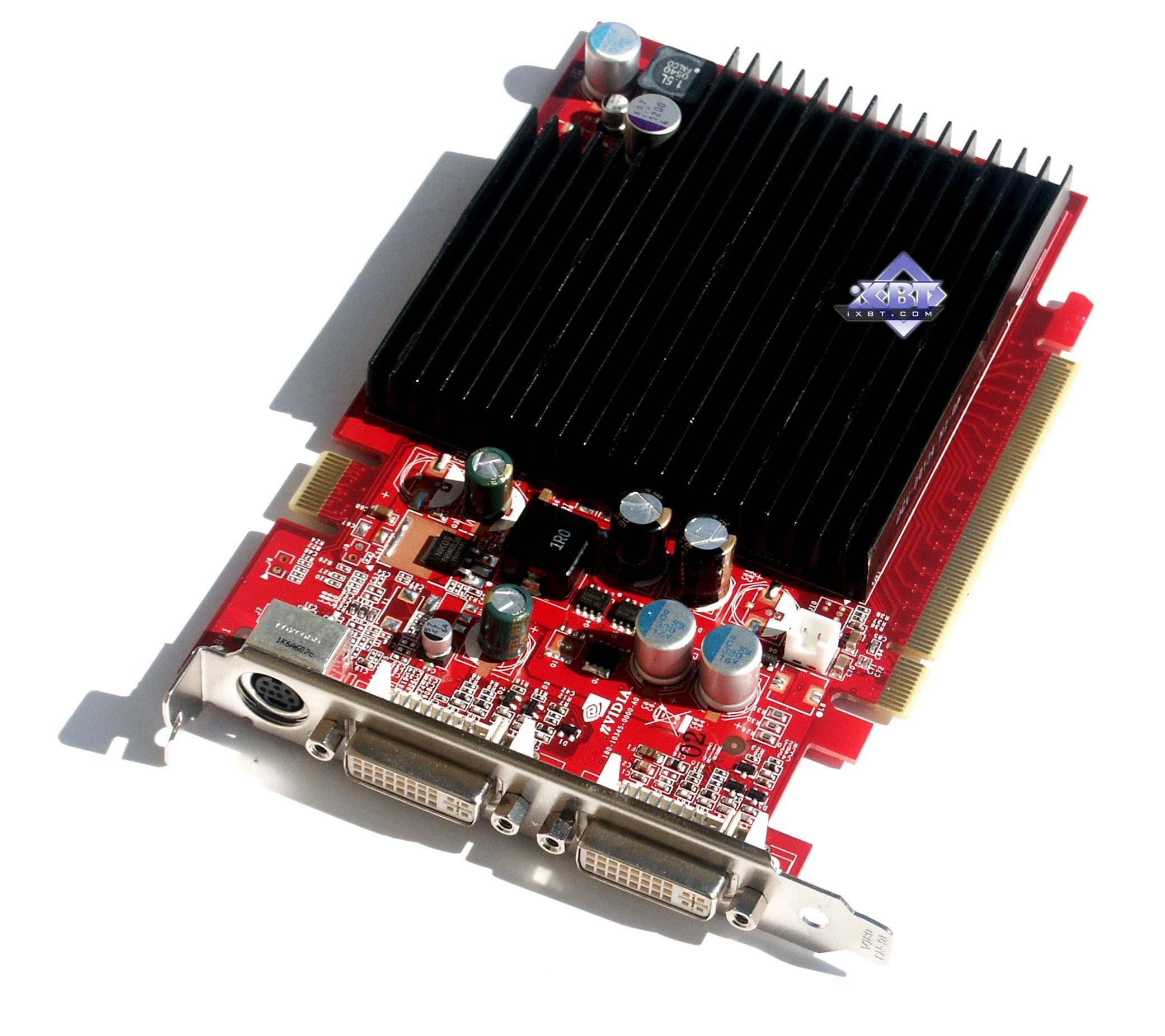

Карты снабжены пассивной системой охлаждения, то есть используется радиатор без вентилятора. Однако радиатор усилен тепловой трубкой, помогающей передавать тепло от медной пластины, соприкасающейся с ядром, к самому радиатору. Нагрев невелик, поэтому такое устройство охлаждения очень даже эффективно, и его достаточно |  |
 | |

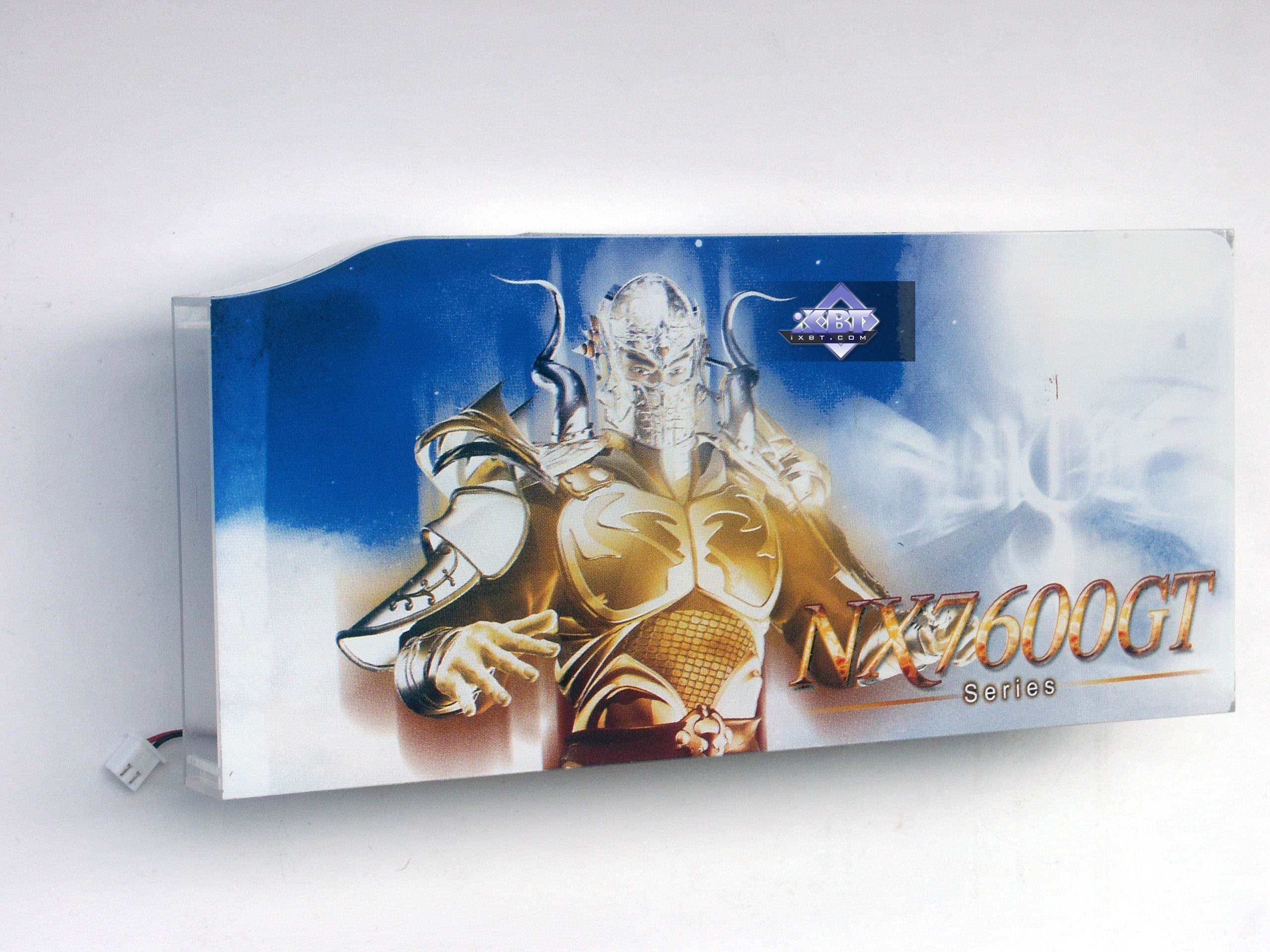

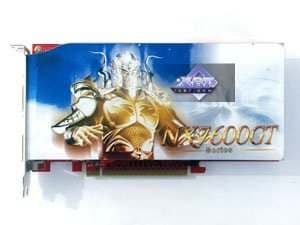

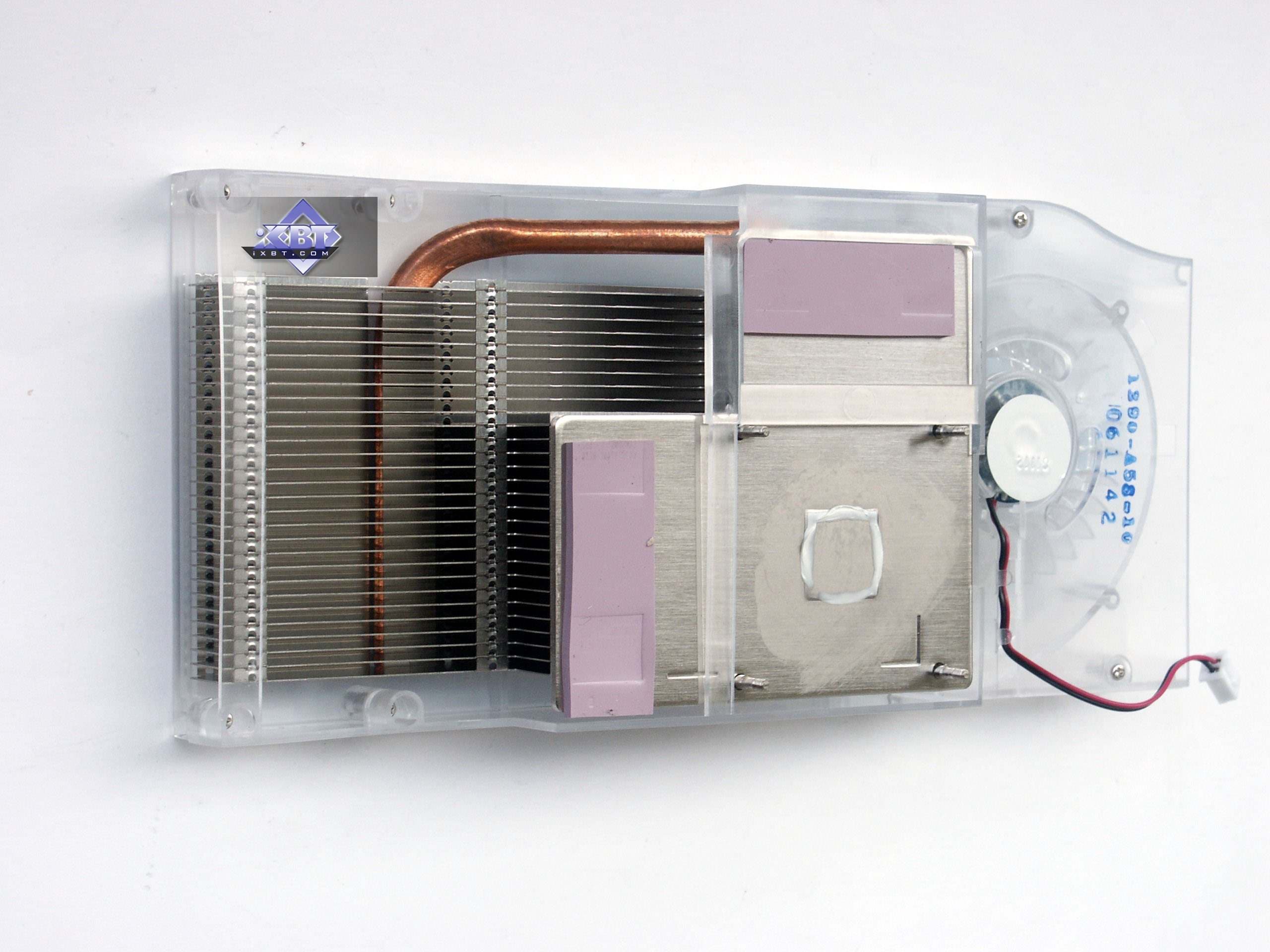

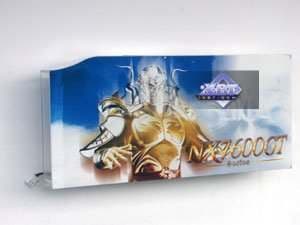

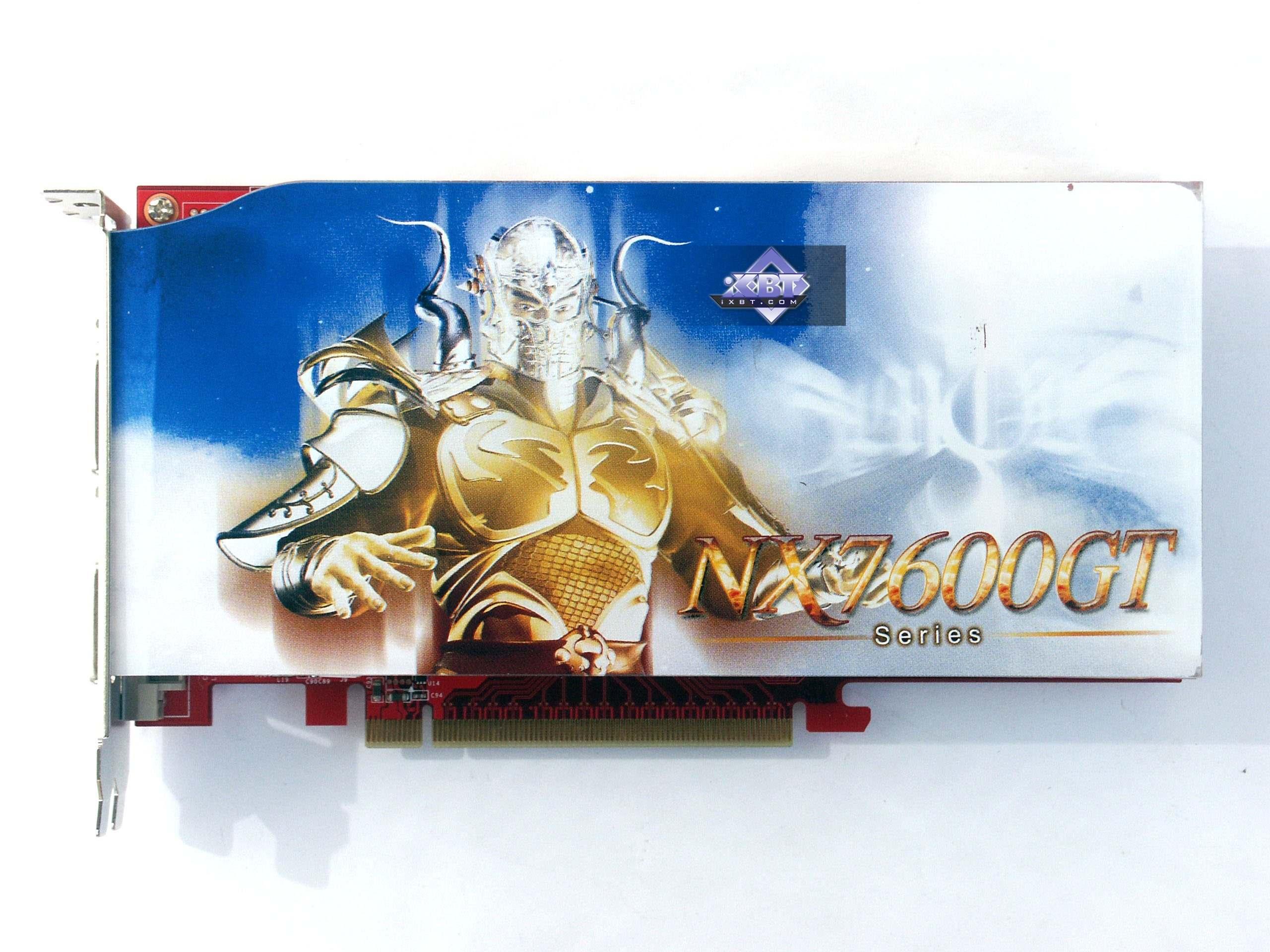

| MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-VT2D256E-HD) | |

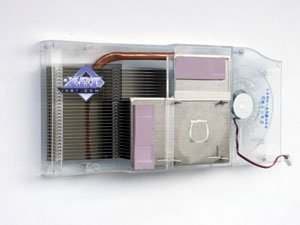

Кулер вытяжного типа, кои мы уже видели неоднократно, когда турбина на конце пластиковой трубы гонит воздух внутрь этой трубы, он проходит через радиатор, и уже нагретый, выбрасывается наружу из системного блока. Не совсем понятно, зачем для 7600 GT нужен городить такой огород, с охлаждением там справляется и обычный небольшой кулер, но разработчикам виднее. Радость для оверклокеров. :) Ведь кулер охлаждает и микросхемы памяти, да и ядро с ним можно разогнать более прилично. К тому же система почти бесшумная, турбина вращается с небольшой скоростью. Охлаждение усилено тепловыми трубками между подошвой, соприкасающейся с ядром и памятью, и радиатором внутри раструба. |  |
 | |

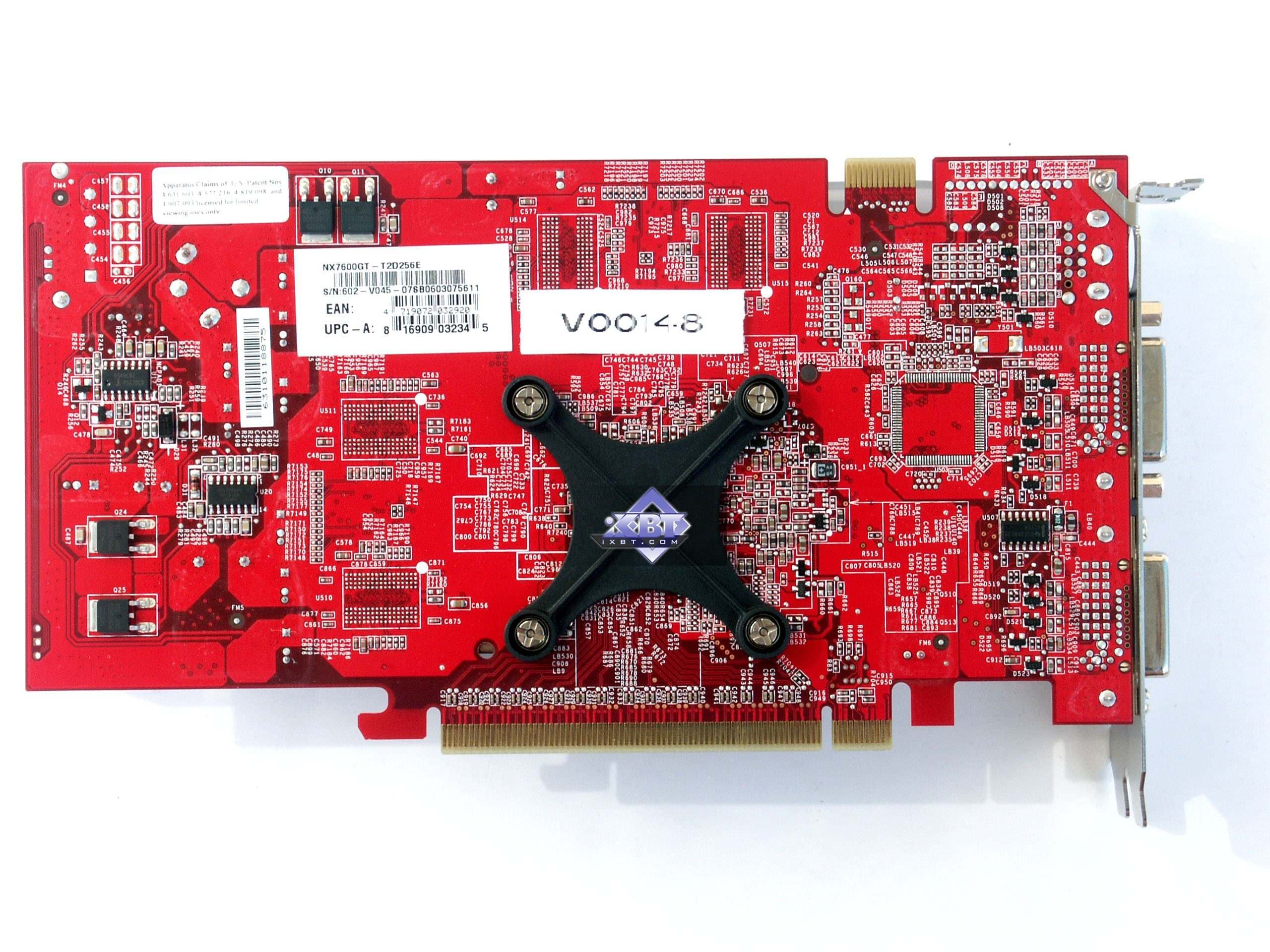

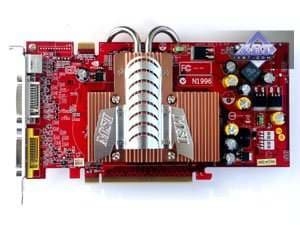

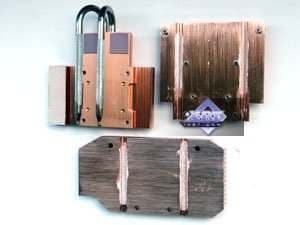

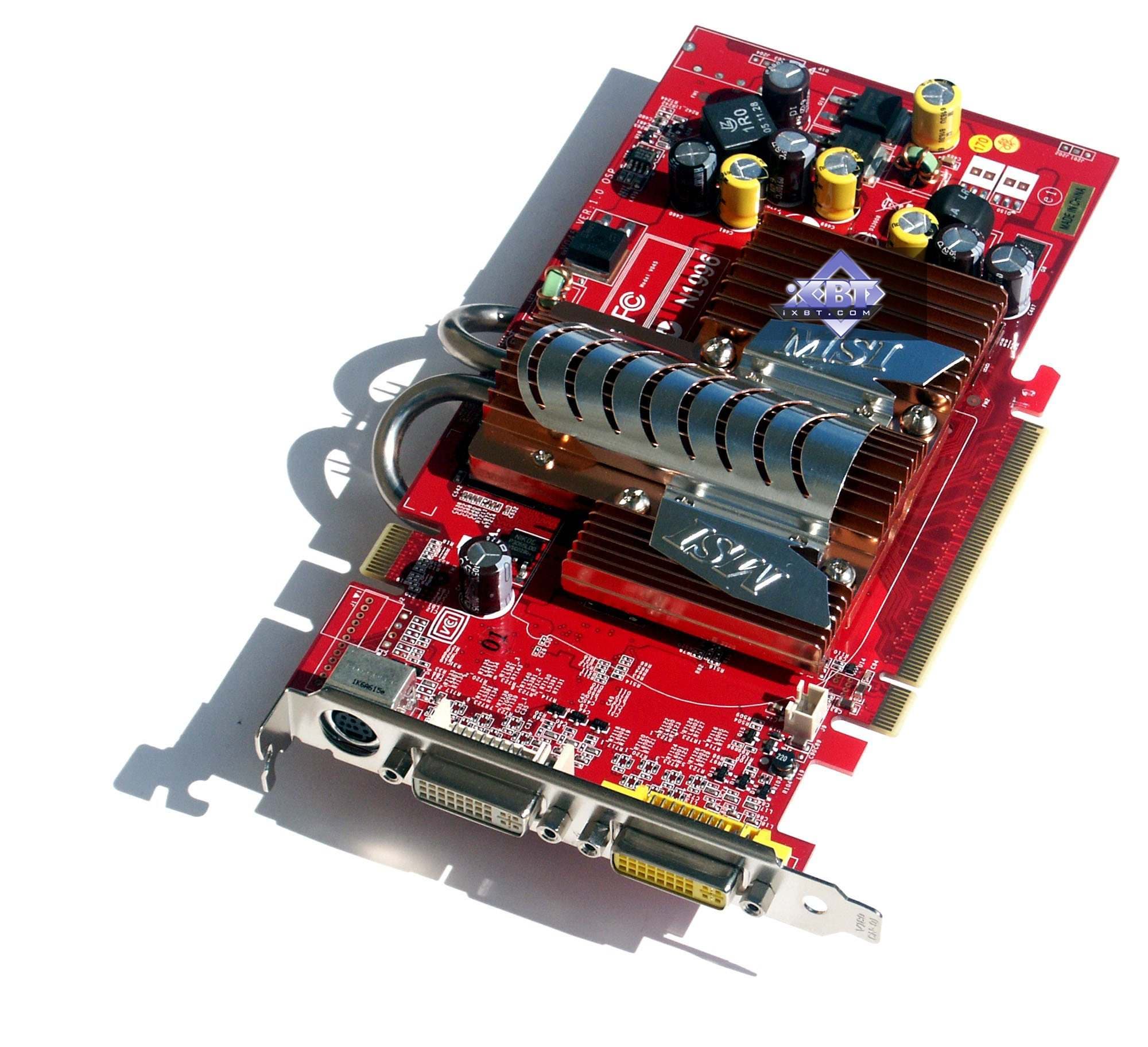

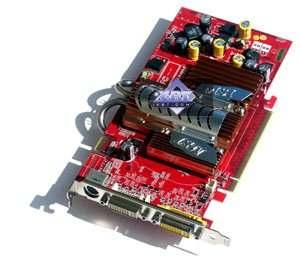

| MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-T2D256EZ) | |

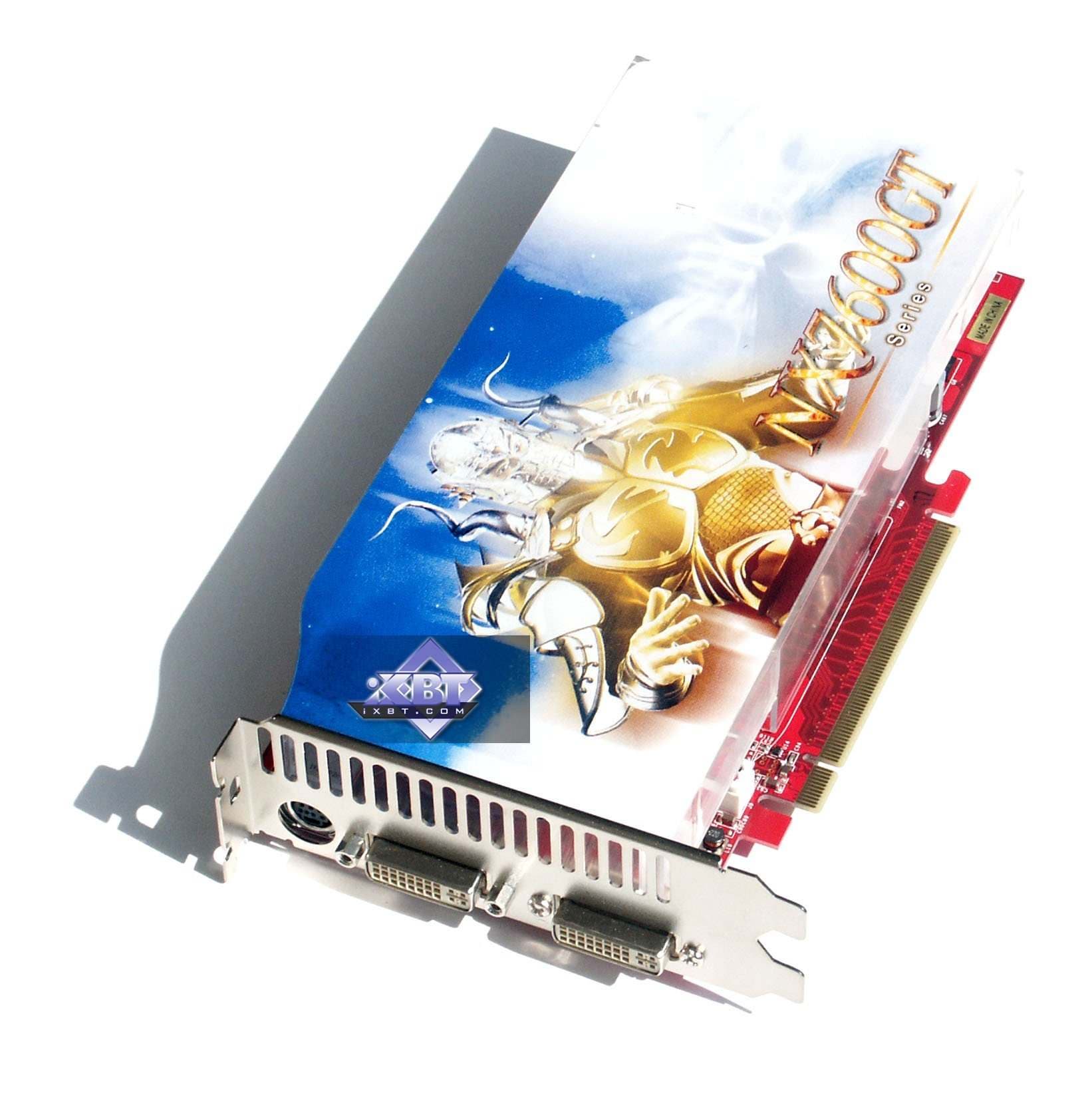

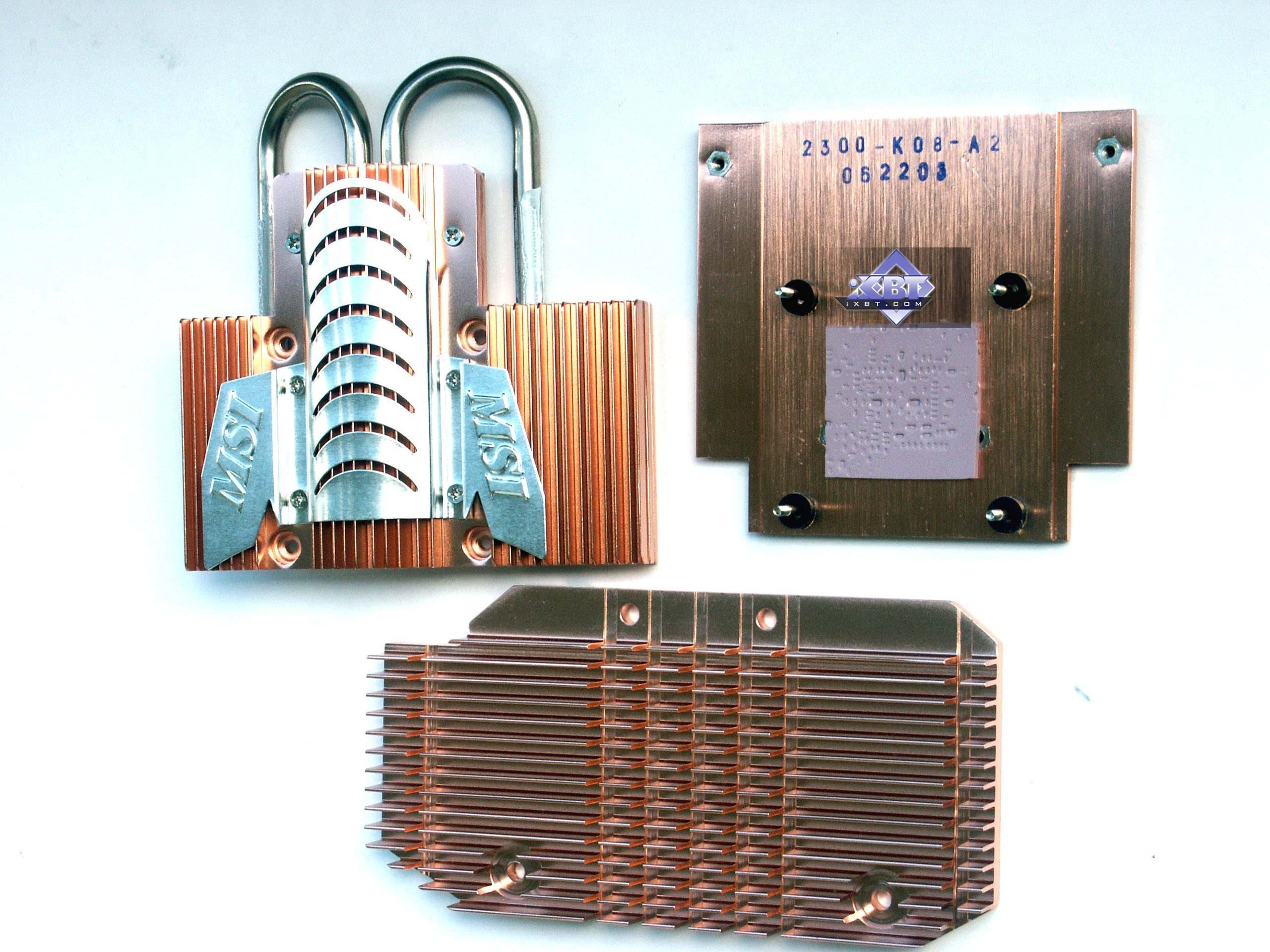

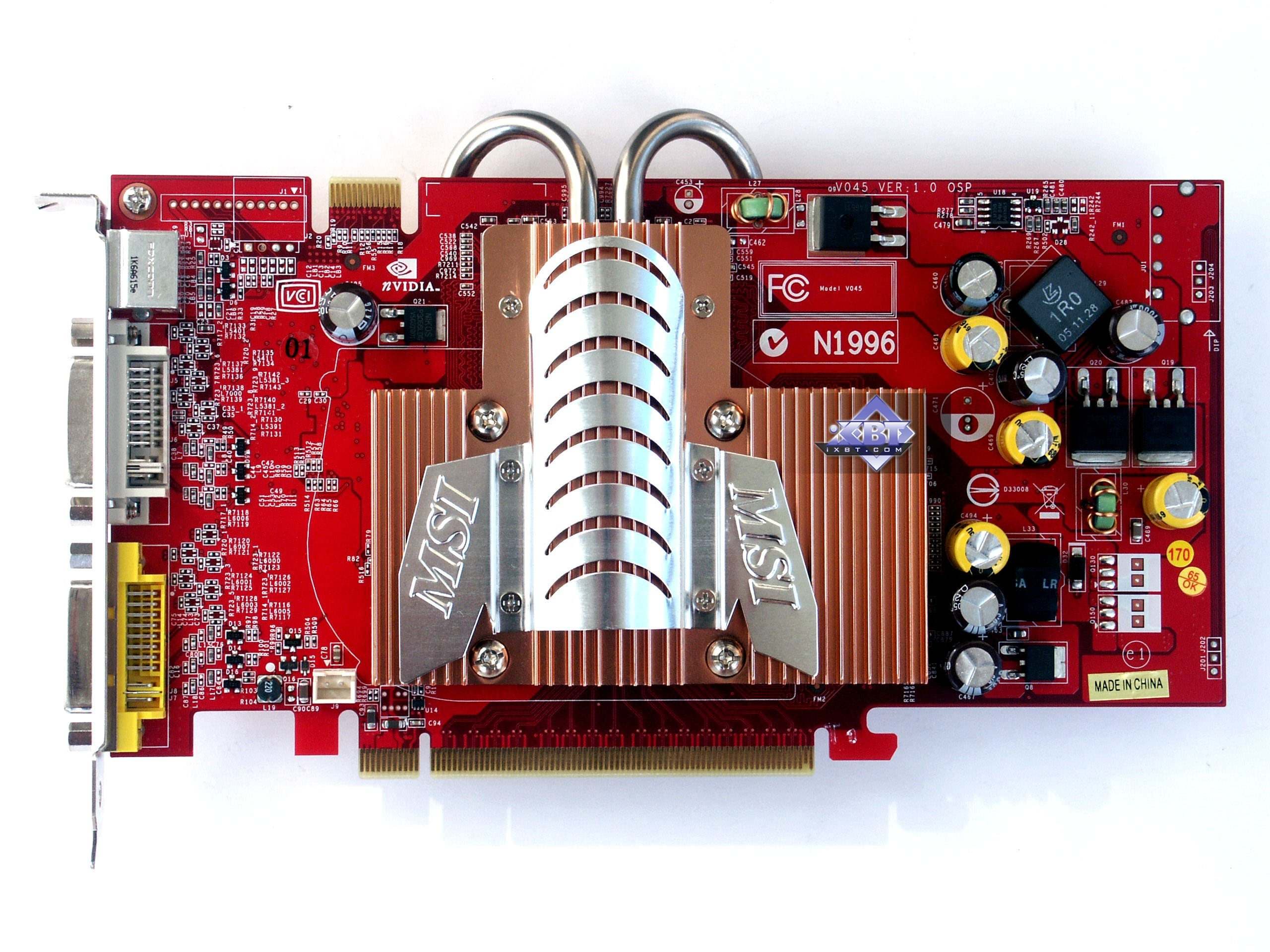

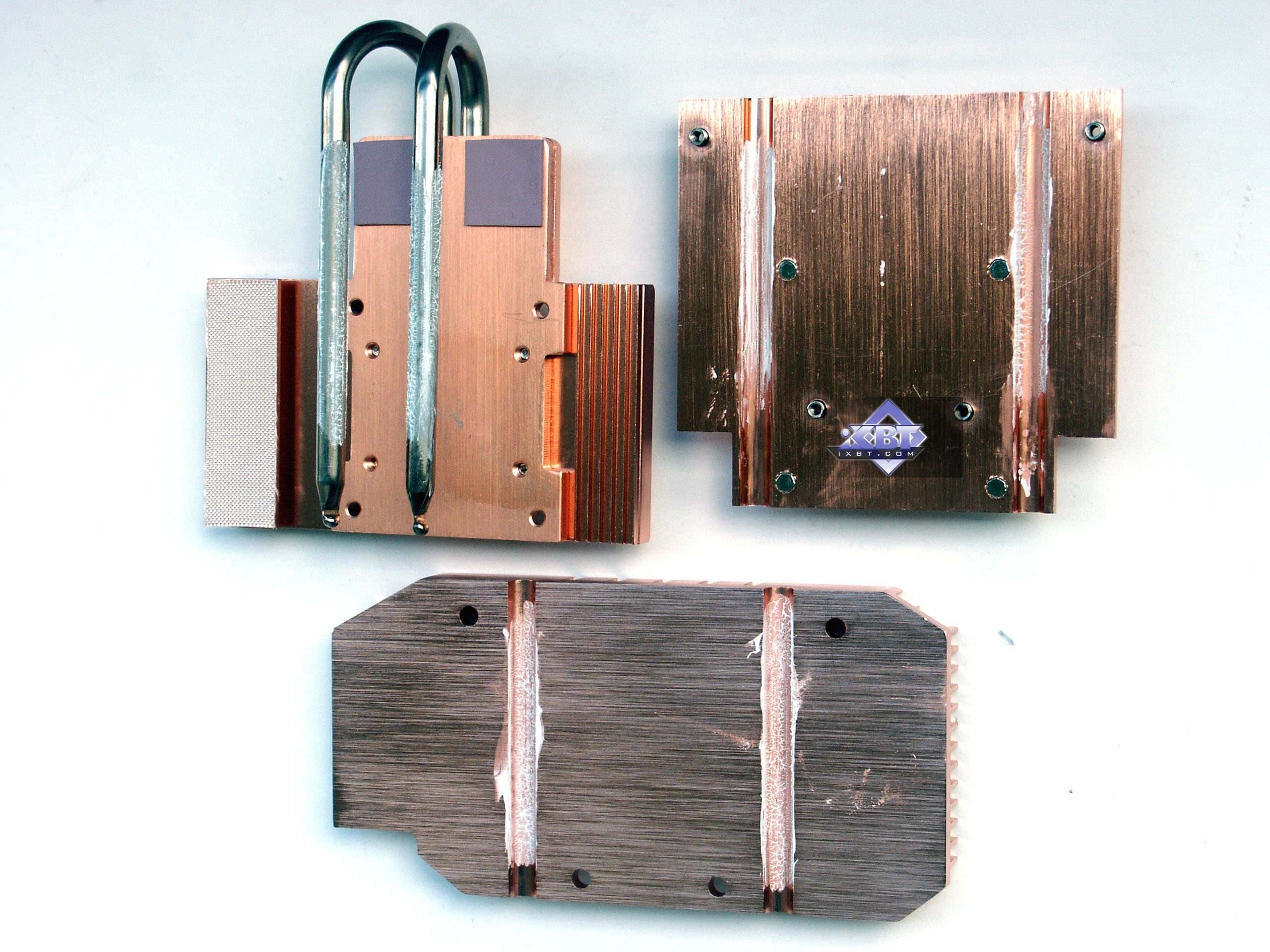

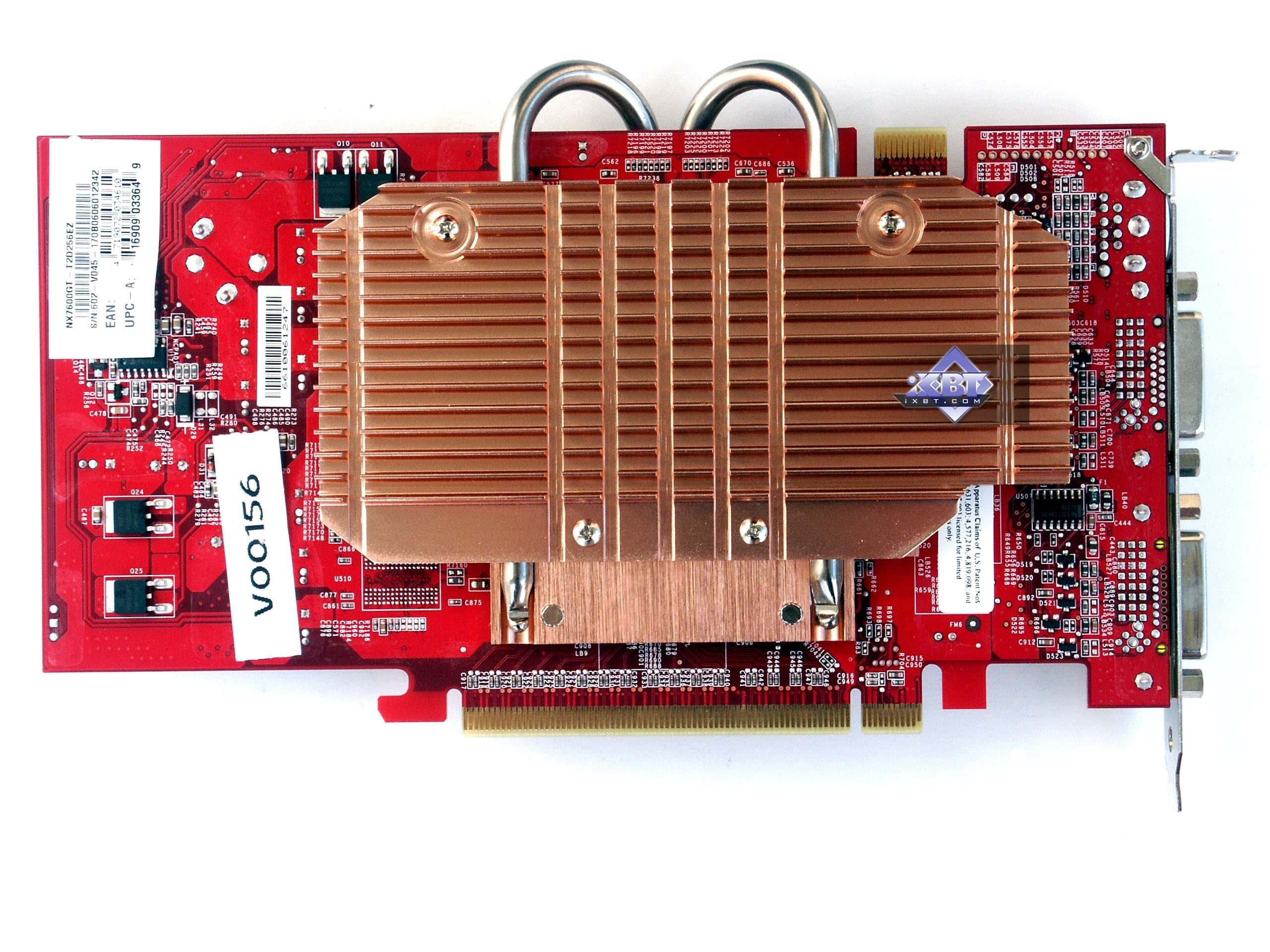

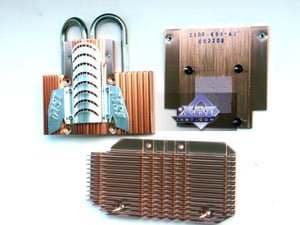

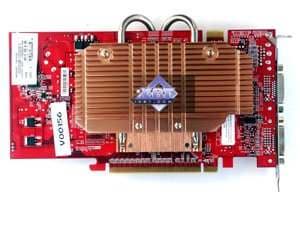

А вот эта система охлаждения более интересна. Да, она без вентилятора и потому оверклокерам вряд ли подойдет, зато она прекрасно подходит тем, кто имеет очень чуткие уши, и каждый мало-мальский слышимый шум системного блока их раздражает. Принцип действия прост: есть два радиатора, соединенные тепловыми трубками, которые и передают тепло от переднего, отбираюшего тепло от ядра и памяти, к заднему. Площадь радиаторов весьма прилична, плюс используются медные сплавы, поэтому эффективность охлаждения велика. Да и посмотрите, какой красивый внешний вид! |  |
 | |

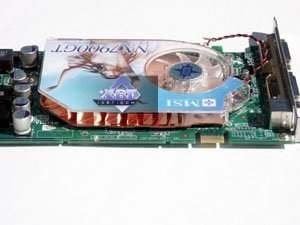

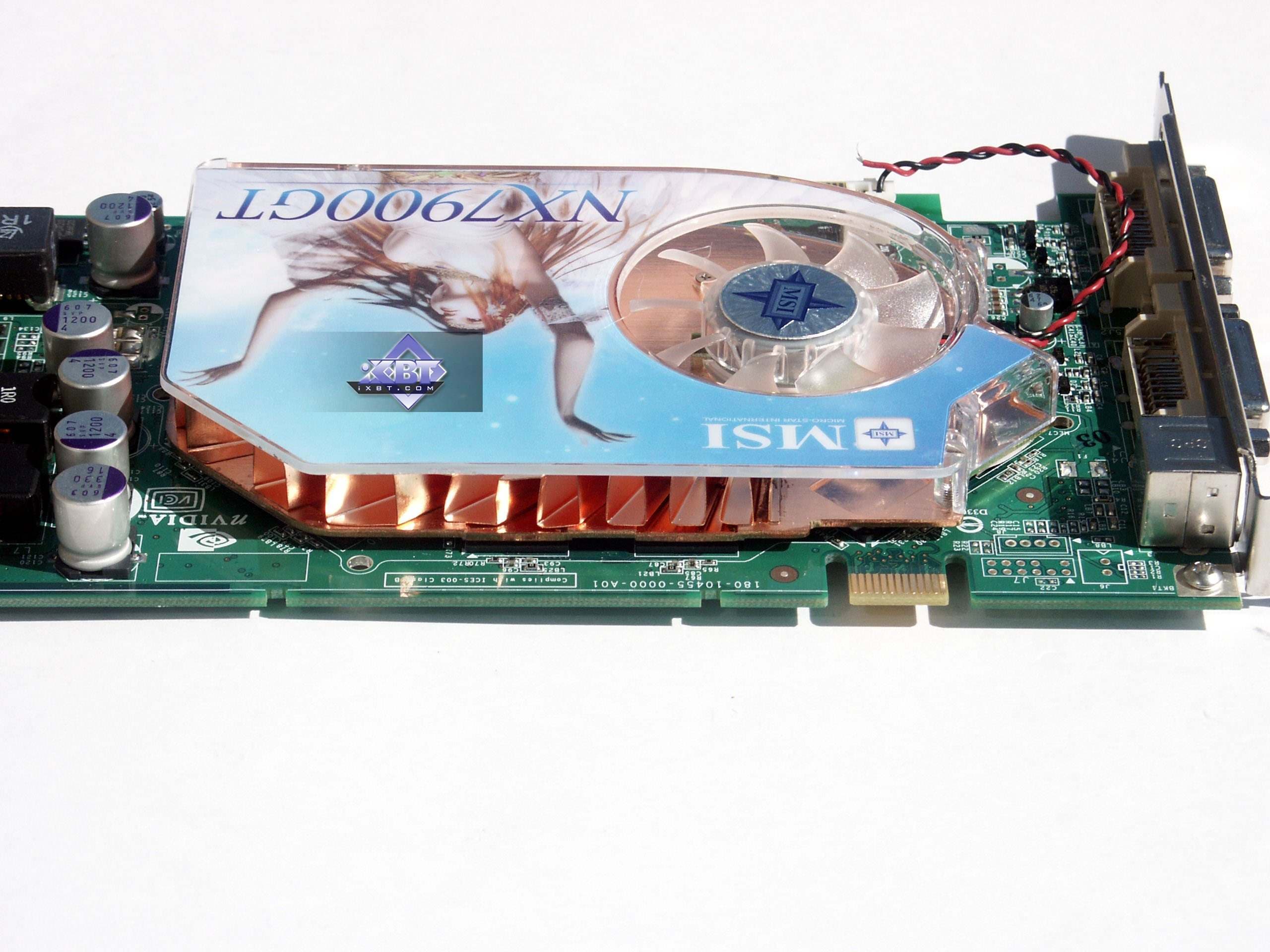

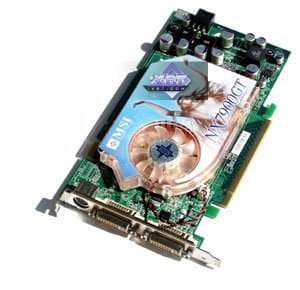

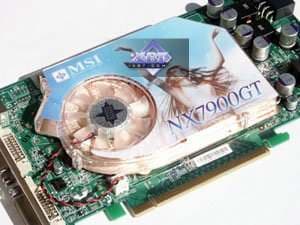

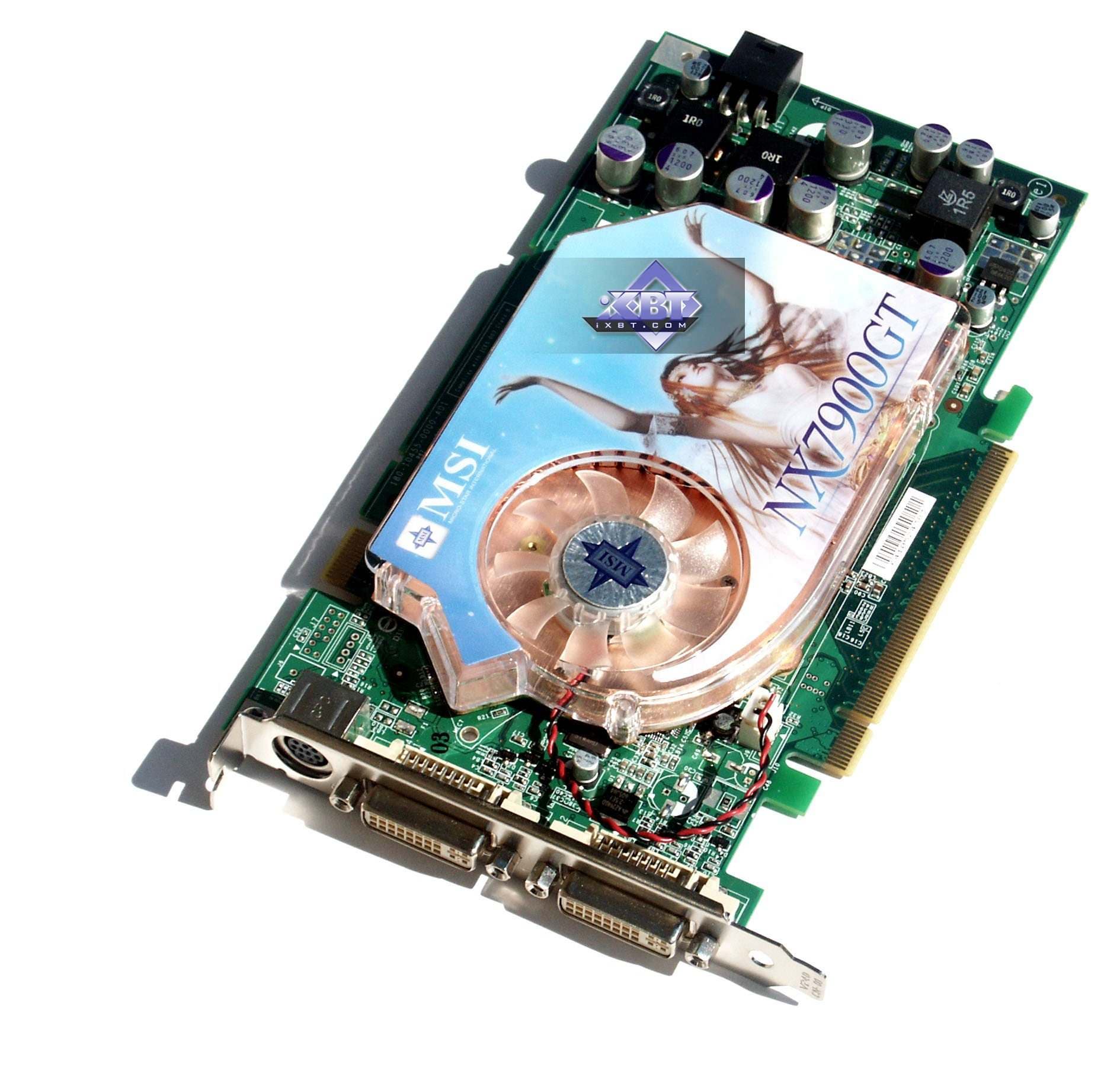

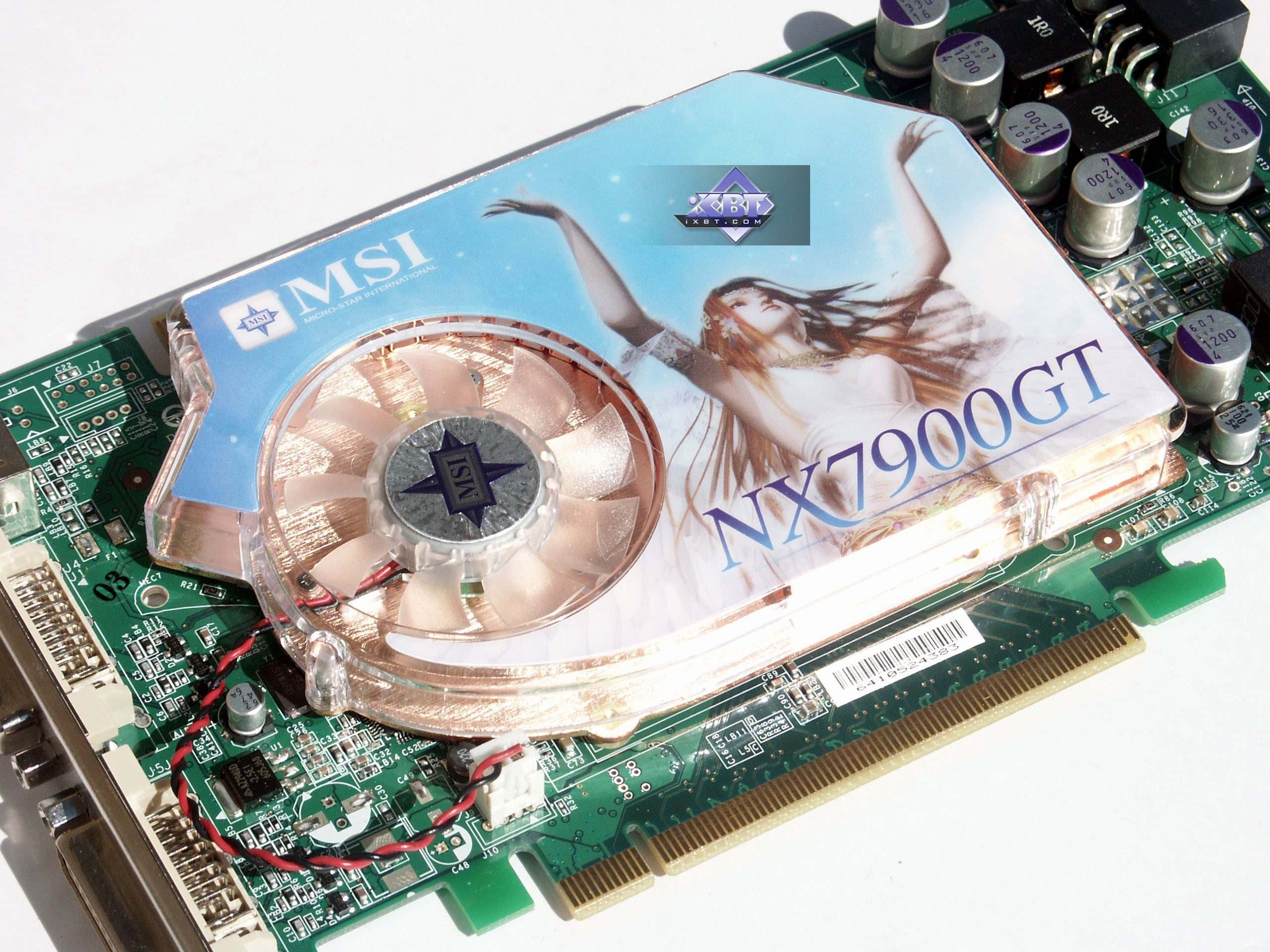

| MSI GeForce 7900 GT 256MB PCI-E (NX7900GT-VT2D256E) | |
Рядовой кулер типа GeForc4 Ti, но увеличенного размера. От референс отличается тем, что сделан из медного сплава, а также покрывает собой микросхемы памяти. Кстати, обращу внимание на то, что память работает на частоте выше номинала в 700 МГц. Вероятно потому и был избран такой кулер. Шумности нет, обороты при нагрузке не повышает. К сожалению, регулировке через RivaTuner не поддается. |  |
 | |

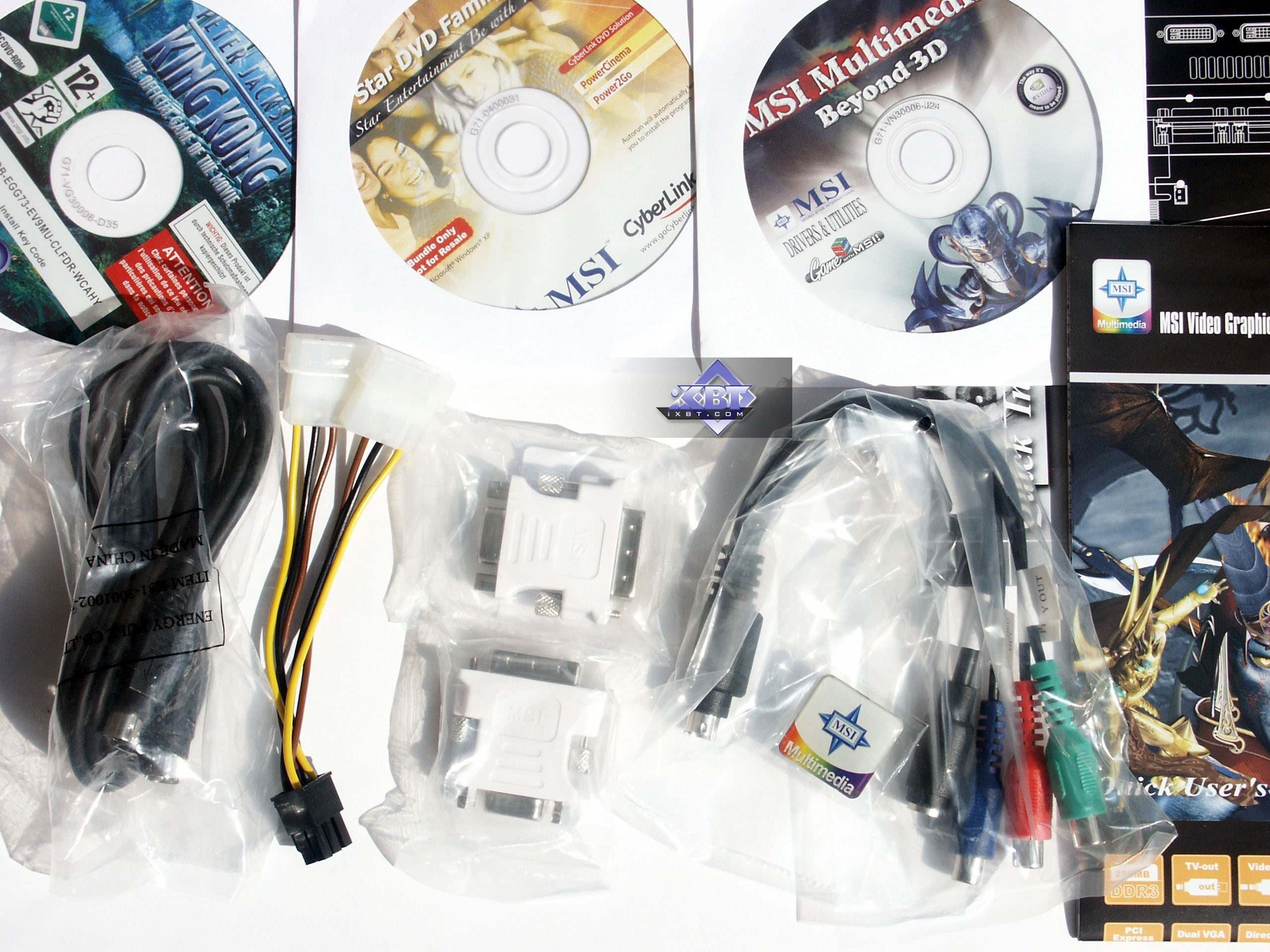

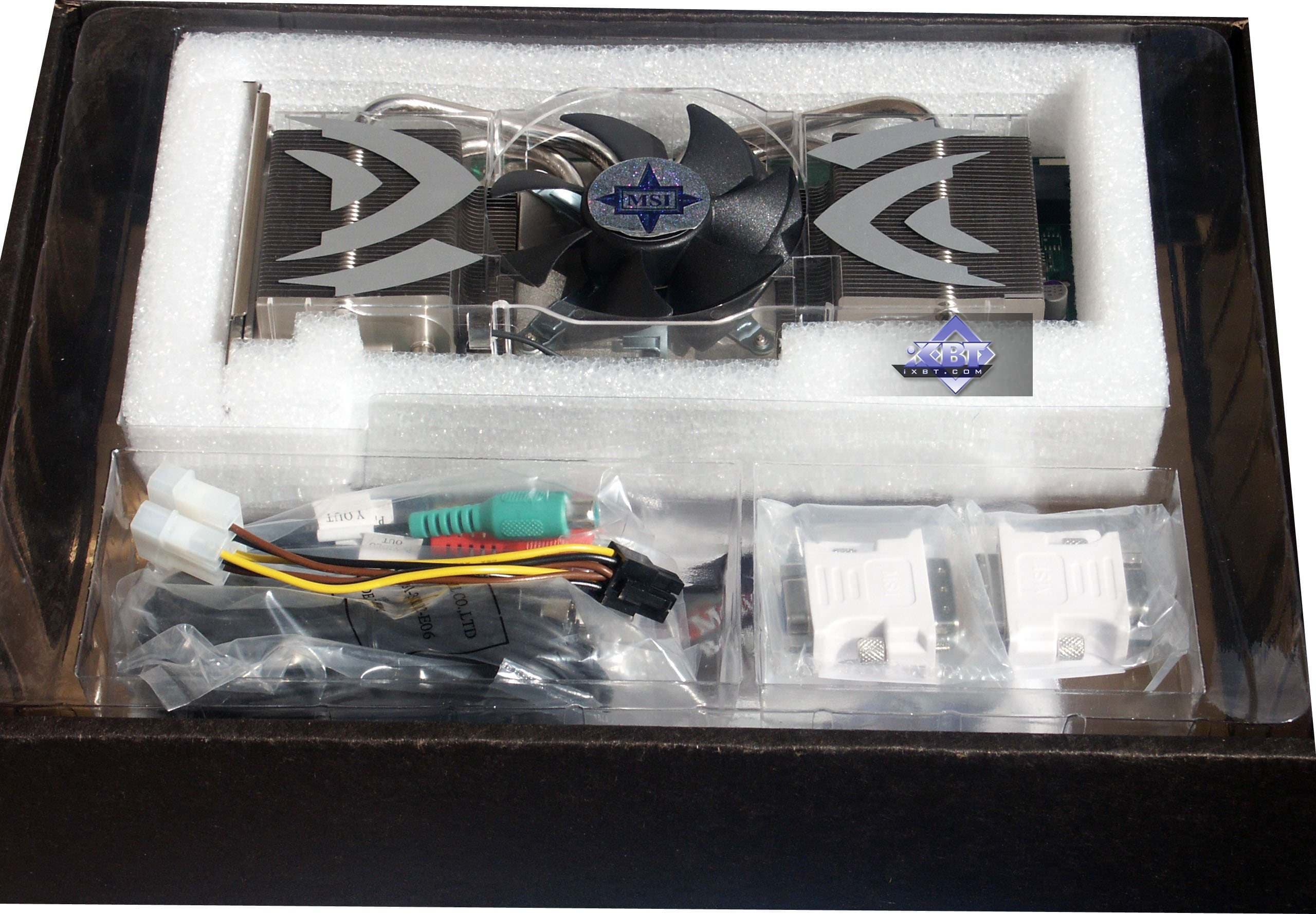

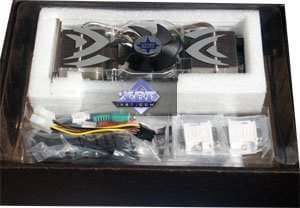

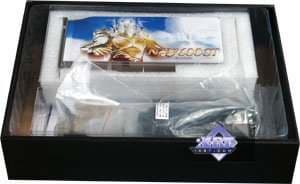

Комплектация.

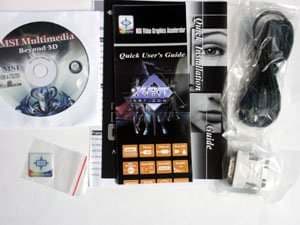

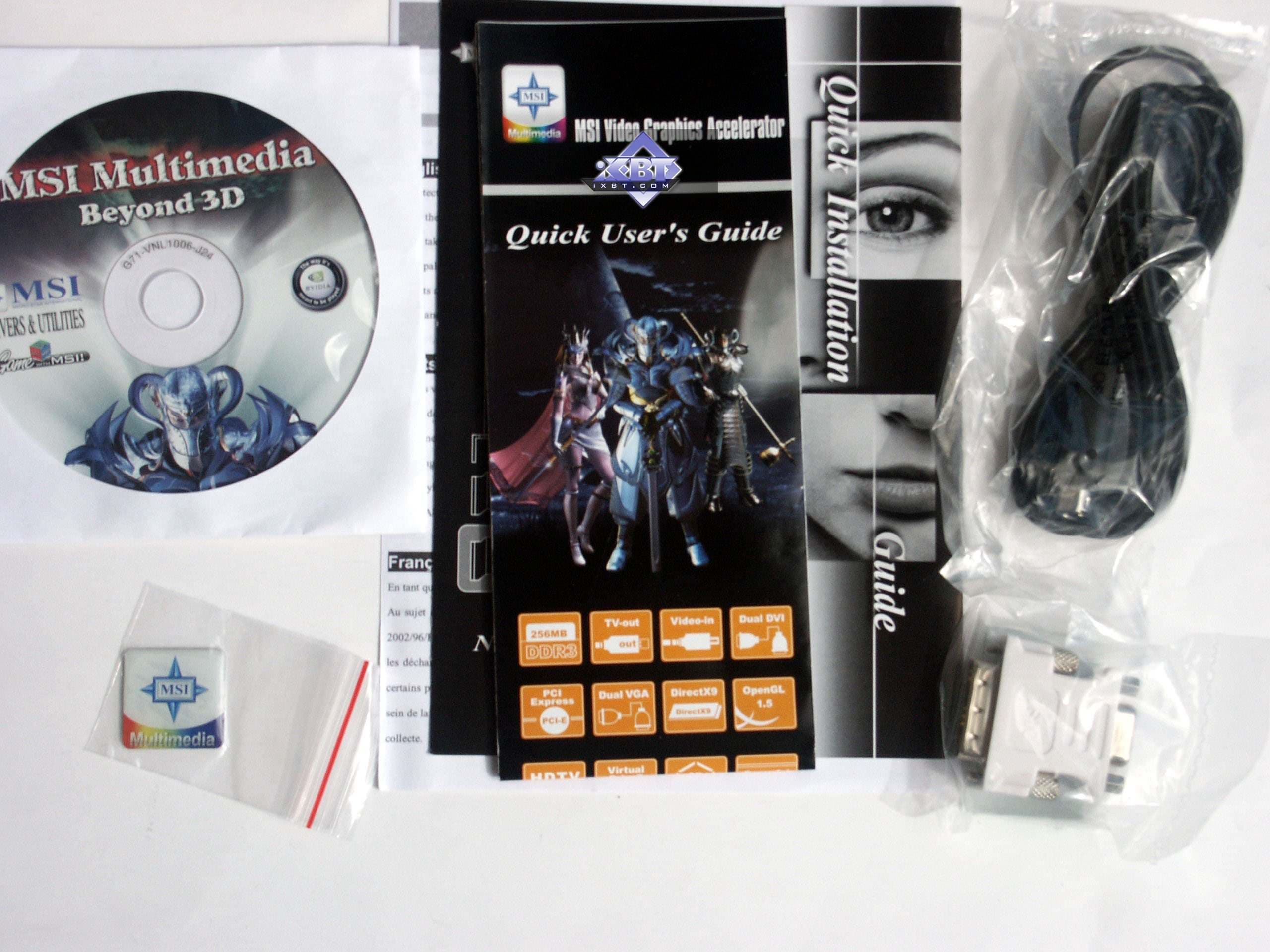

| MSI GeForce 7300 GT 256MB PCI-E (NX7300GT-TD256EH) | |
|---|---|
| Руководство пользователя, CD с драйверами и утилитами и др. ПО, переходники DVI-to-d-Sub и ТВ-кабели. А также адаптер композитного вывода. |  |

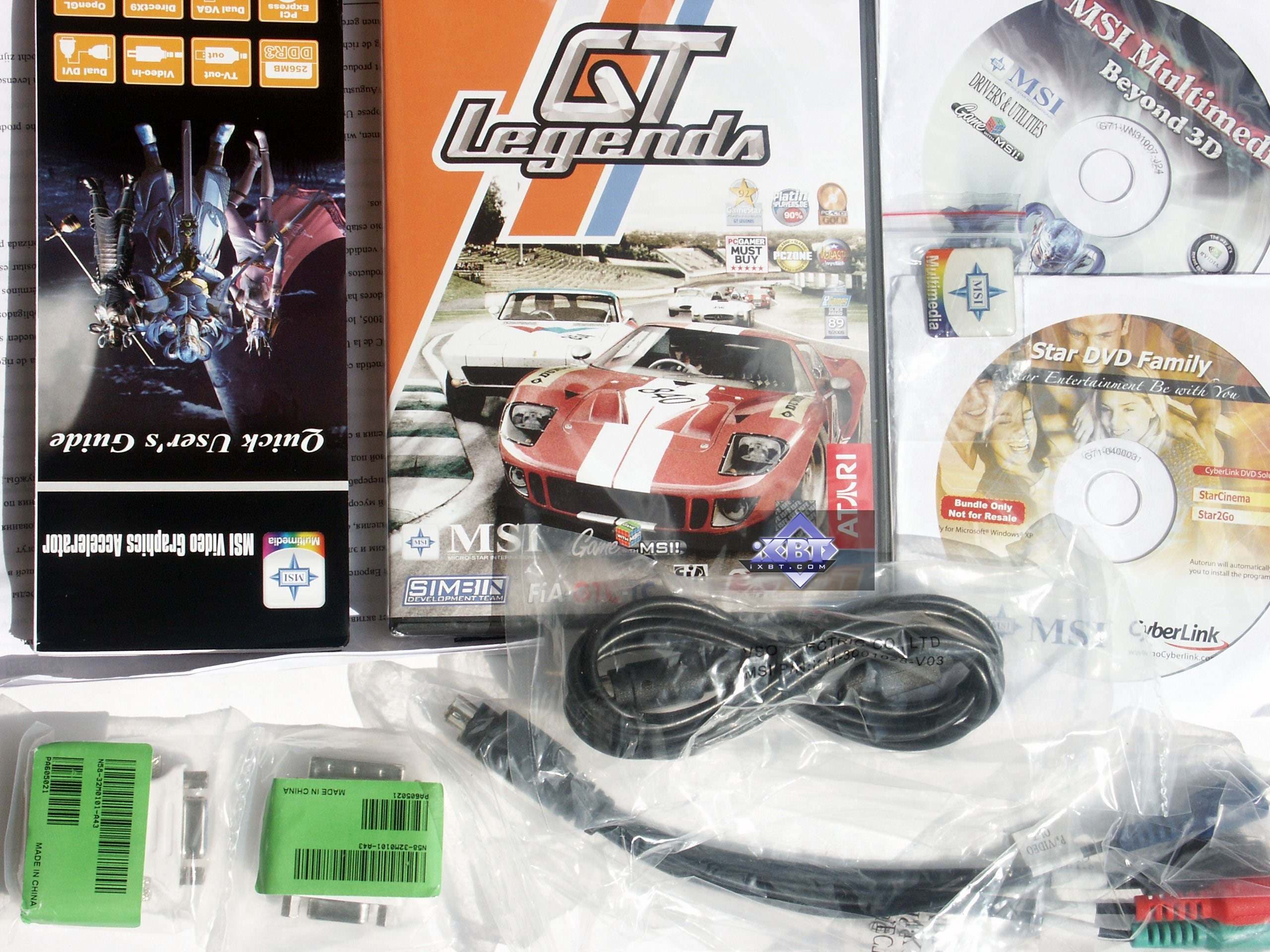

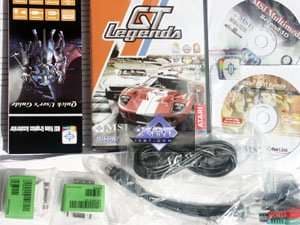

| MSI GeForce 7600 GS 256MB PCI-E (NX7600GS-T2D256EH) | |
| Руководство пользователя, CD с драйверами и утилитами и др. ПО, бокс с игрой, переходники DVI-to-d-Sub, ТВ-кабели, адаптер композитного вывода. |  |

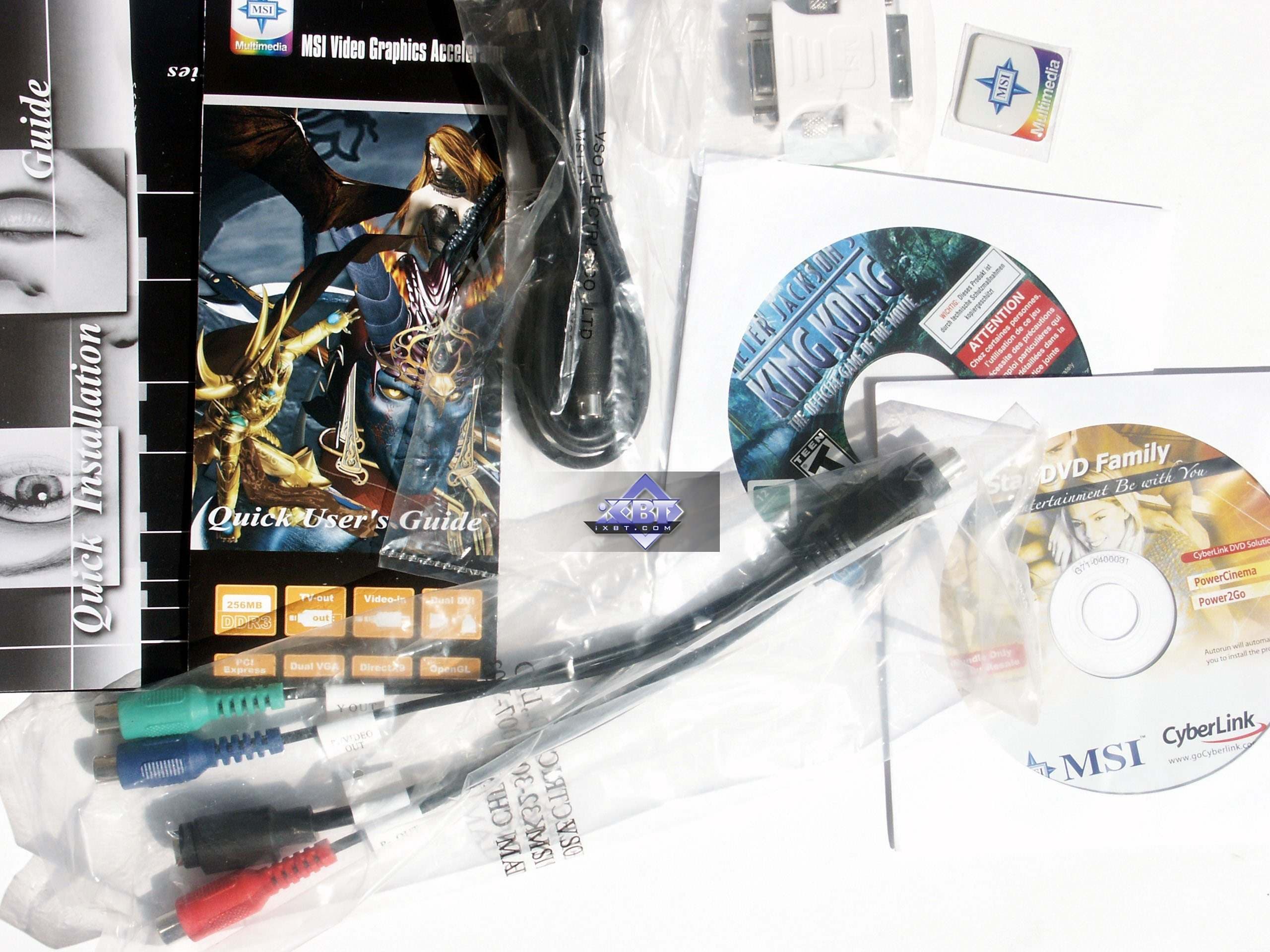

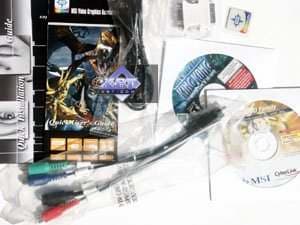

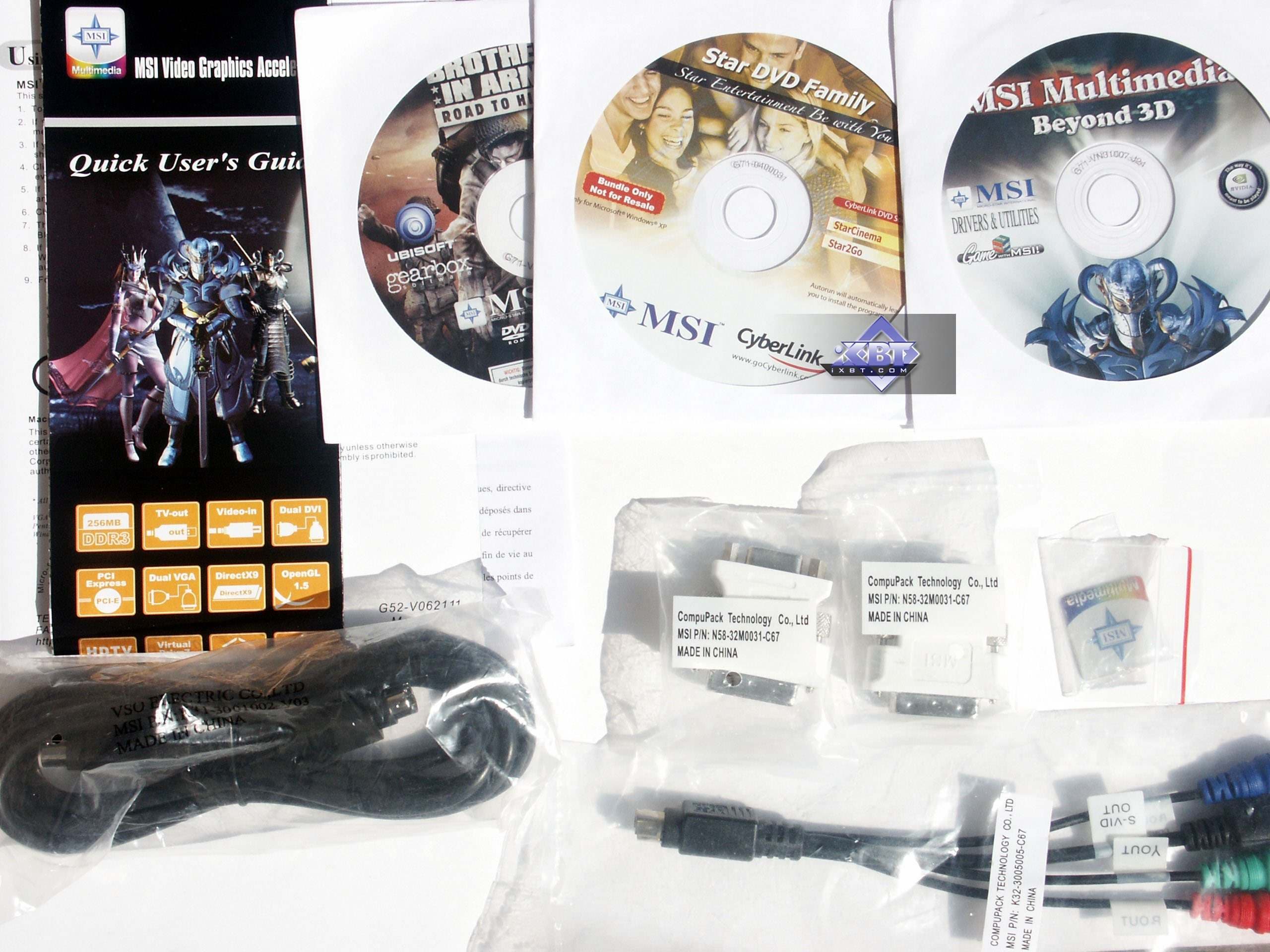

| MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-VT2D256E-HD) | |
| Руководство пользователя, CD с драйверами и утилитами и др. ПО, диск с набором ПО от Cyberlink (DVD), переходники DVI-to-d-Sub, ТВ-кабели, адаптер композитного вывода. Стоит отметить, как упакована карта в отдельном боксе. |  |
 | |

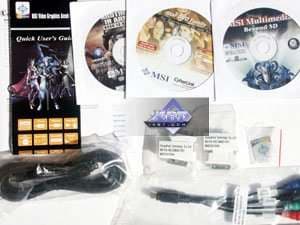

| MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-T2D256EZ) | |
| Аналогичный комплект. |  |
 | |

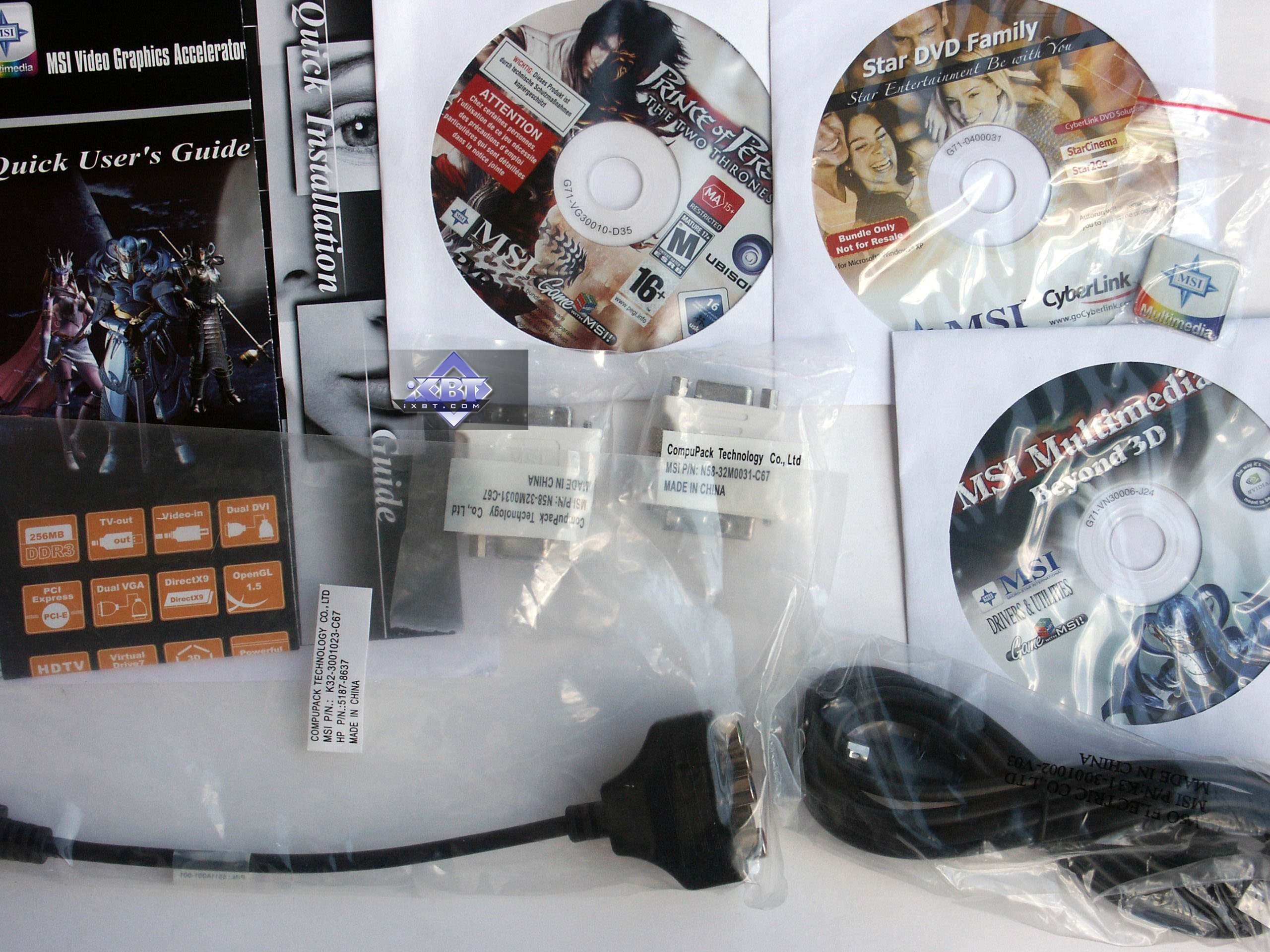

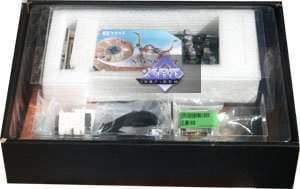

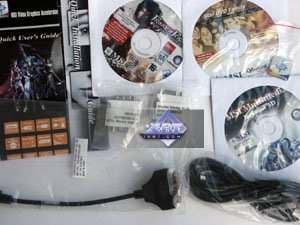

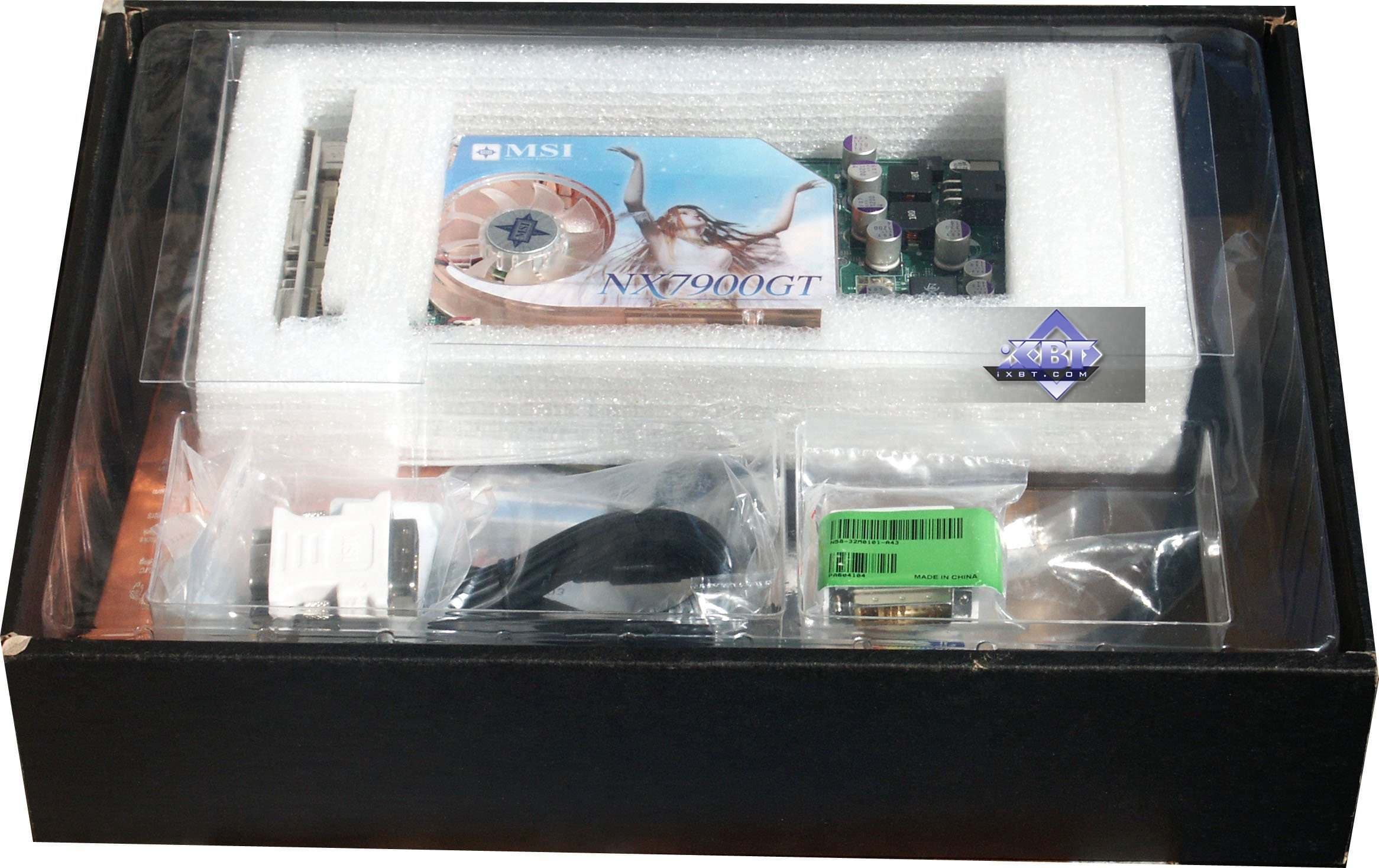

| MSI GeForce 7900 GT 256MB PCI-E (NX7900GT-VT2D256E) | |
| Все последующие комплекты практически идентичны, |  |
 | |

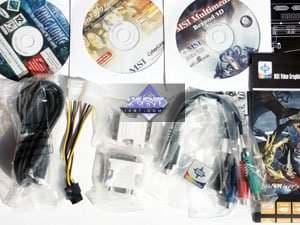

| MSI GeForce 7900 GTX 512MB PCI-E (NX7900GTX-T2D512E) | |
| отличаются лишь наличием или отсутствием какой-либо игры, |  |
 | |

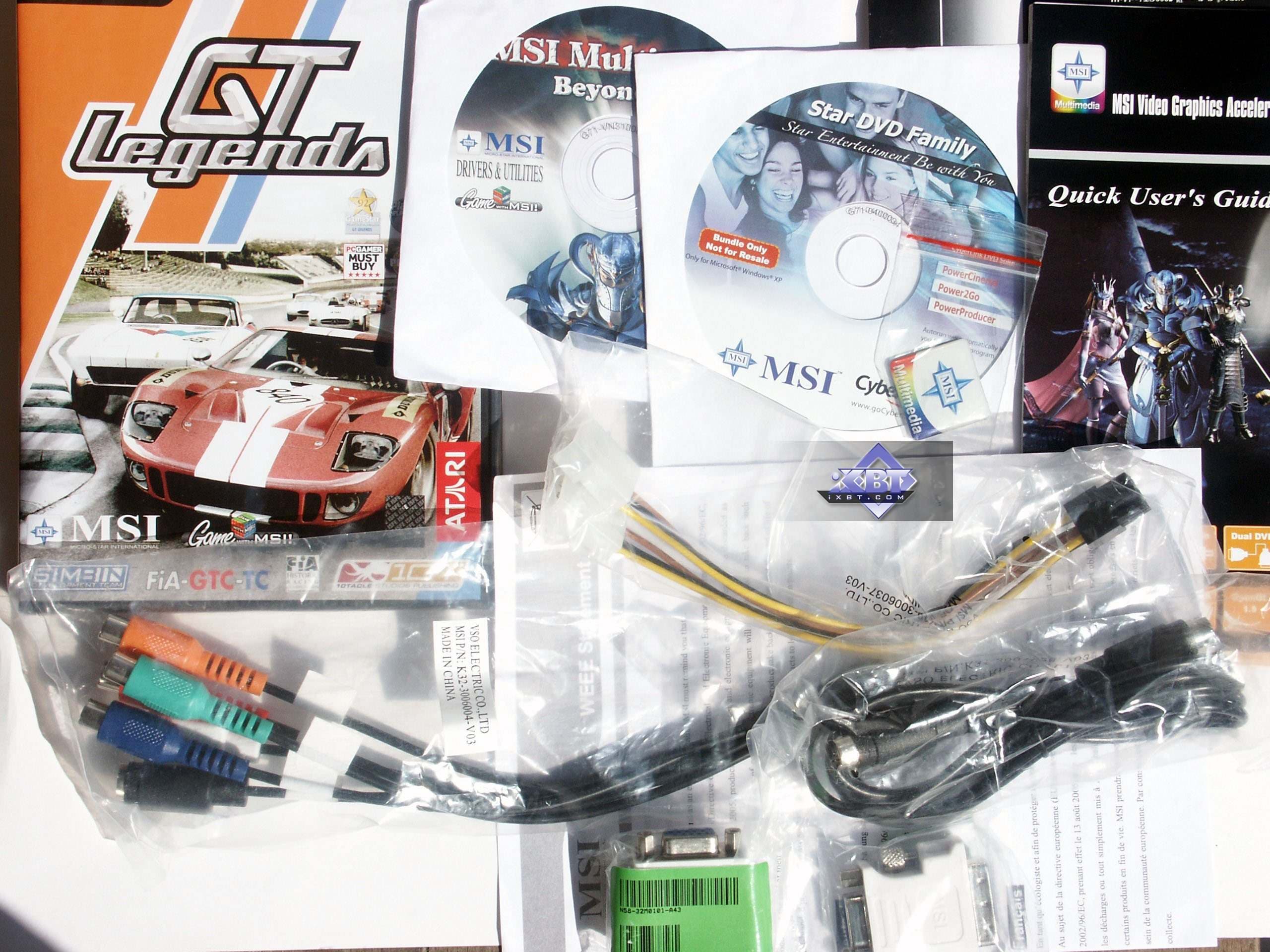

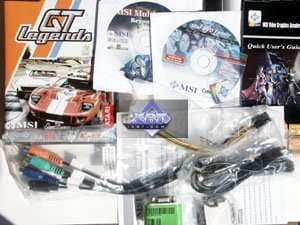

| MSI GeForce 7950 GX2 2x512MB PCI-E (NX7950GX2-T2D1GE) | |
| а также разным числом переходников и ТВ-кабелей. На системном CD все ПО идентичное у всех карт. |  |
 | |

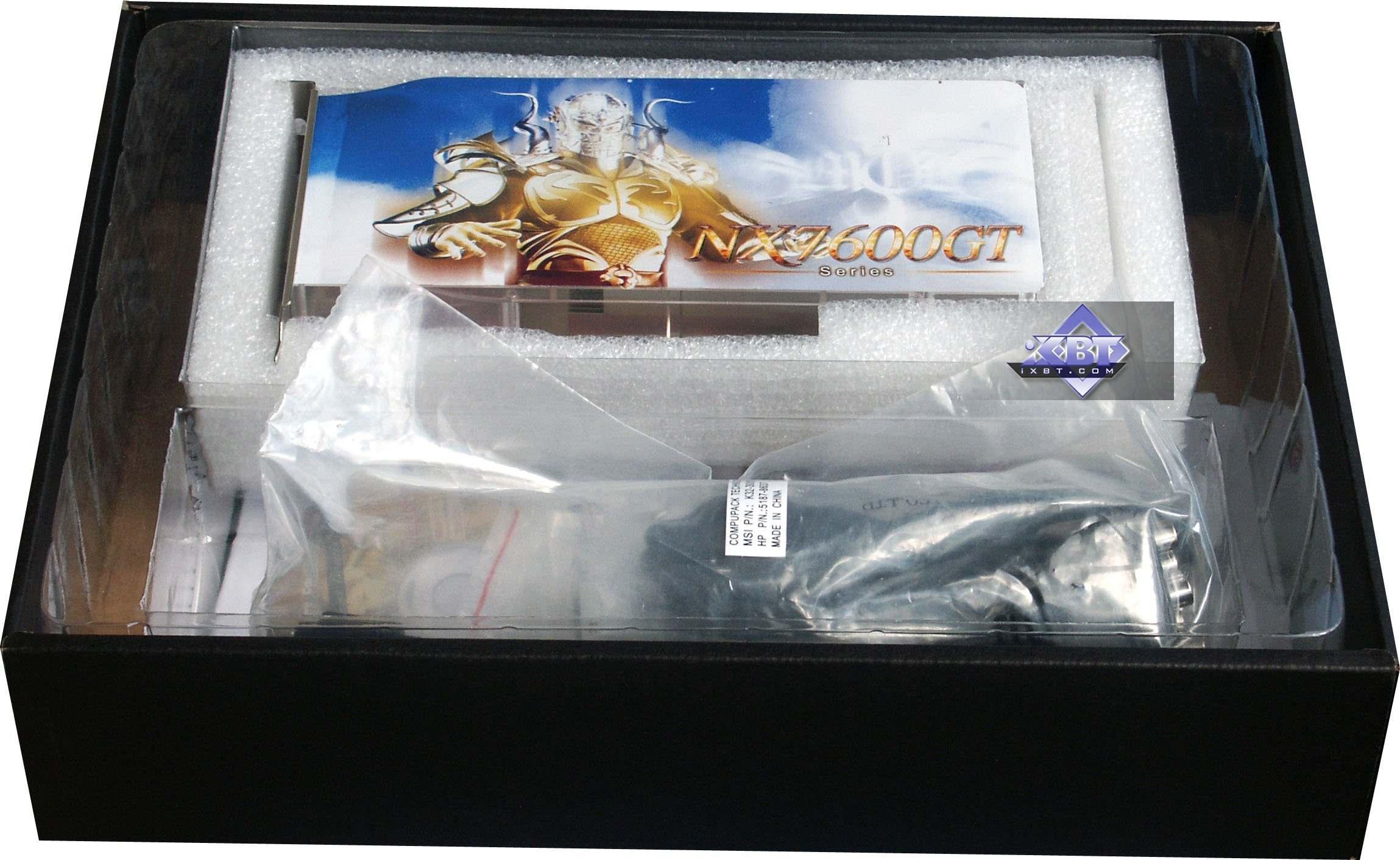

Упаковки.
| MSI GeForce 7300 GT 256MB PCI-E (NX7300GT-TD256EH) | |
|---|---|
Энное время назад мы могли видеть дизайны упаковок у MSI в черных тонах. Хотя логотип и имиджевые раскраски традиционно имеют светло-голубые тона уже многие годы. И вот, мы видим, как упаковки заимели такой же стиль. |  |

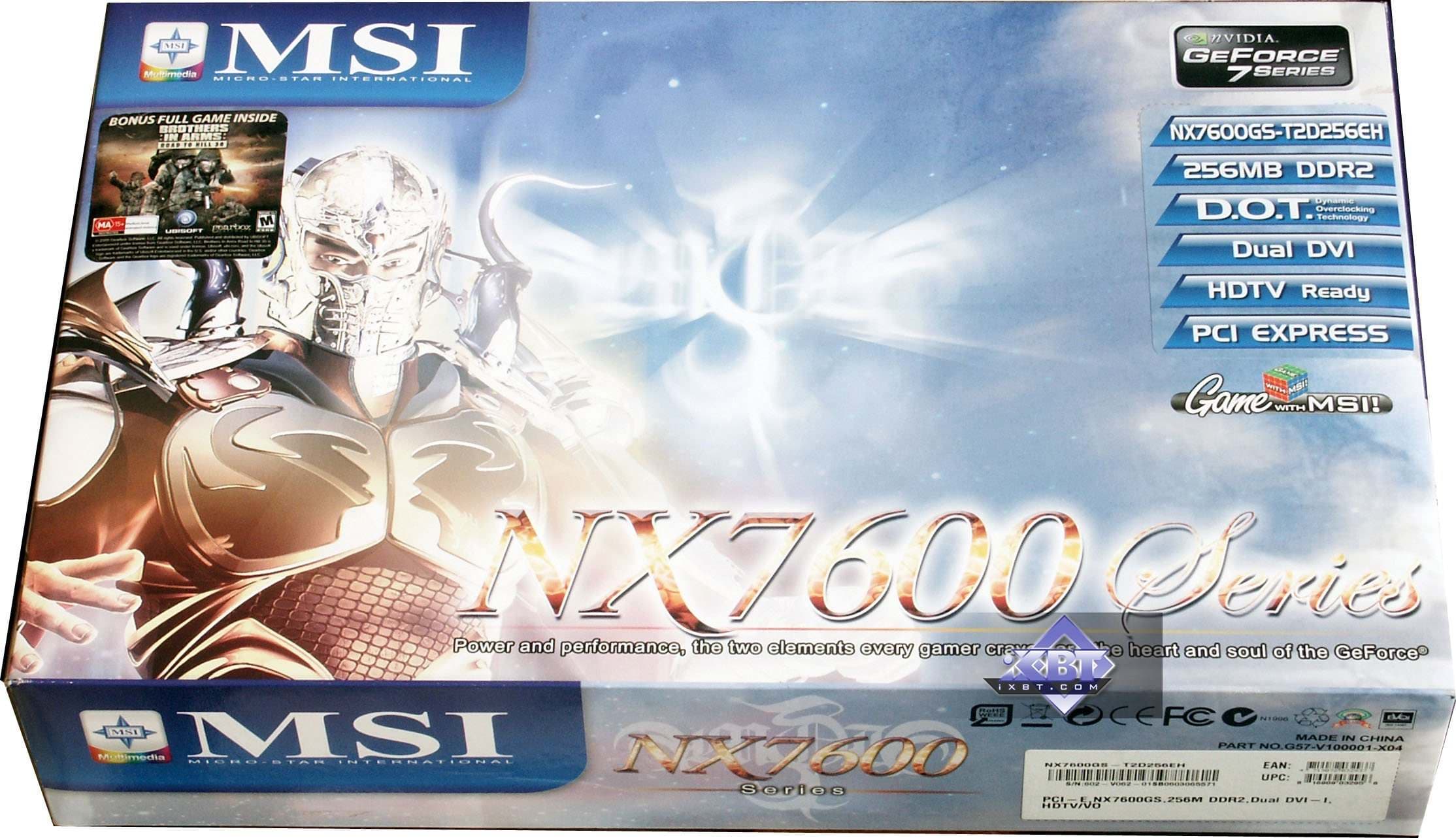

| MSI GeForce 7600 GS 256MB PCI-E (NX7600GS-T2D256EH) | |
Для карт среднего и более дорогого ценовых сегментов ранее компания использовала коробки разных размеров и форм. |  |
| MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-VT2D256E-HD) | |
Но теперь все изменилось, и все упаковки стали одноразмерными и компактными. |  |

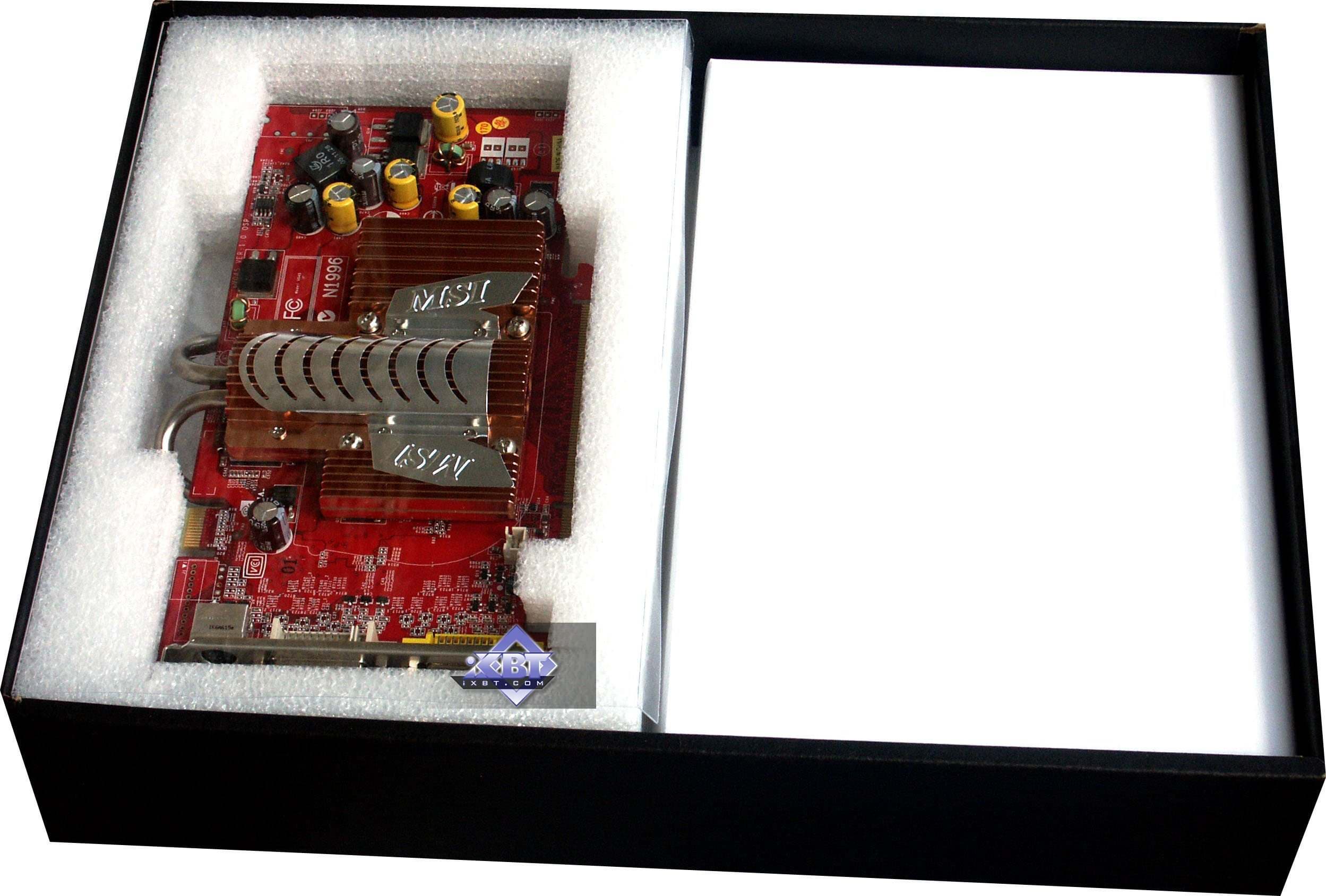

| MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-T2D256EZ) | |
Вместе с тем, ручка для переноски (сверху) не пропала, а осталась, что весьма полезно. |  |
| MSI GeForce 7900 GT 256MB PCI-E (NX7900GT-VT2D256E) | |
В целом мы видим, что коробки отличаются по сути только надписями. |  |
| MSI GeForce 7900 GTX 512MB PCI-E (NX7900GTX-T2D512E) | |
Но которые сделаны типографским образом, а не через наклейки (имеюшие свойства в некоторых случаях отваливаться). |  |
| MSI GeForce 7950 GX2 2x512MB PCI-E (NX7950GX2-T2D1GE) | |

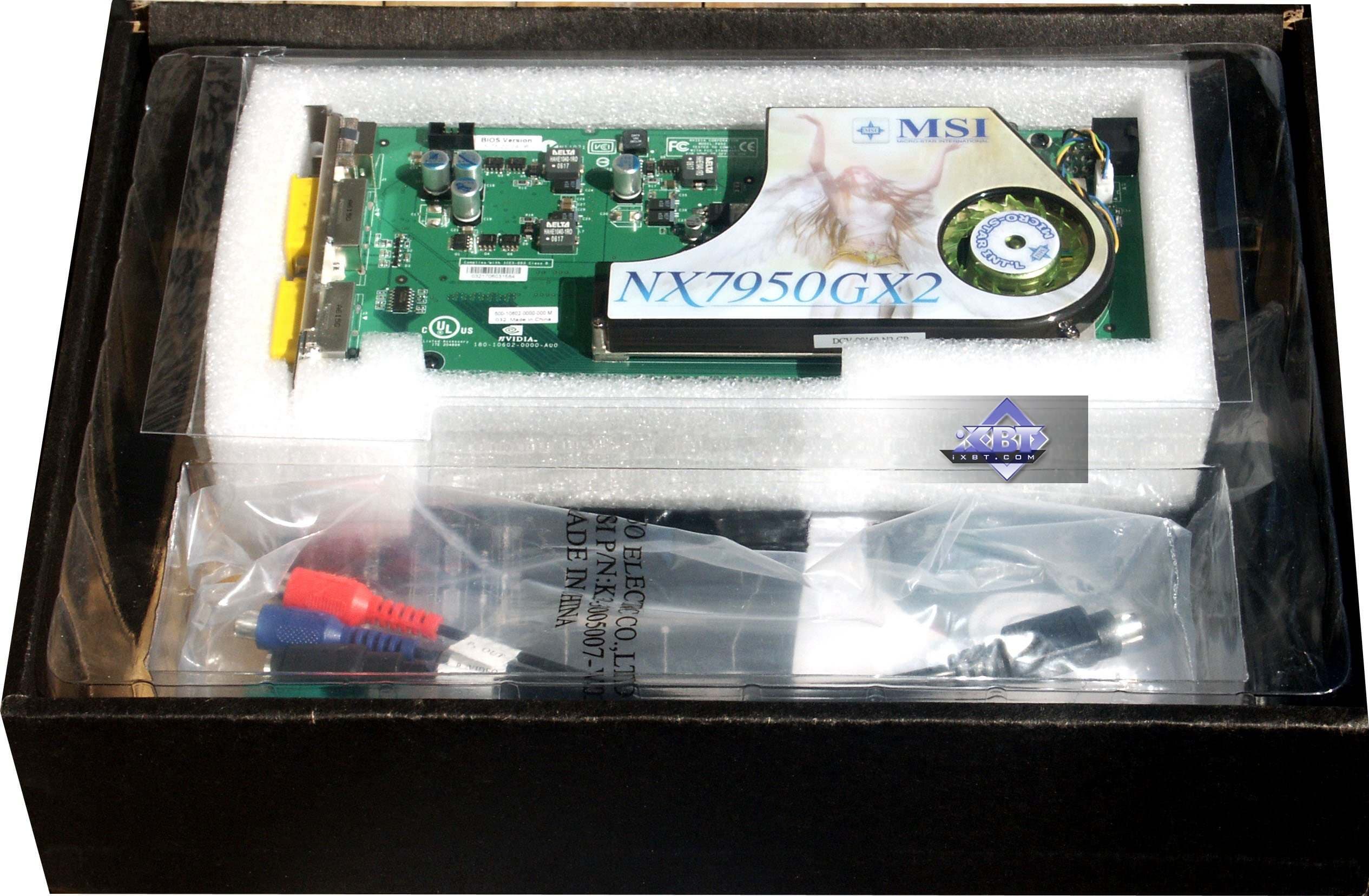

Жаль, что несмотря на то, что внутри коробок карты лежат за пластиковыми крышками, в коробках нет окон для просмотра карт, хотя могли бы и сделать. |  |
| MSI Geminium Go (Dual 7600 Go)2x256MB PCI-E | |
И лишь эта карта получила упаковку в старом стиле, в темных тонах. Хотя подозреваю, что так в продаже и не появится. |  |
Установка и драйверы
Конфигурация тестового стенда:
- Компьютер на базе Athlon 64 (939Socket)
- процессор AMD Athlon 4000+ (2400MHz) (L2=1024K);
- системная плата MSI K8N Diamond Plus на чипсете NVIDIA nForce4 SLI X16;
- оперативная память 2 GB DDR SDRAM 400MHz (CAS (tCL)=2.5; RAS to CAS delay (tRCD)=3; Row Precharge (tRP)=3; tRAS=6);
- жесткий диск WD Caviar SE WD1600JD 160GB SATA.
- операционная система Windows XP SP2; DirectX 9.0c;
- мониторы ViewSonic P810 (21") и Mitsubishi Diamond Pro 2070sb (21").
- драйверы (PCI-E-видеокарт) ATI версии CATALYST 6.8; NVIDIA версии 91.33.
VSync отключен.
MSI GeForce 7300 GT 256MB PCI-E (NX7300GT-TD256EH)

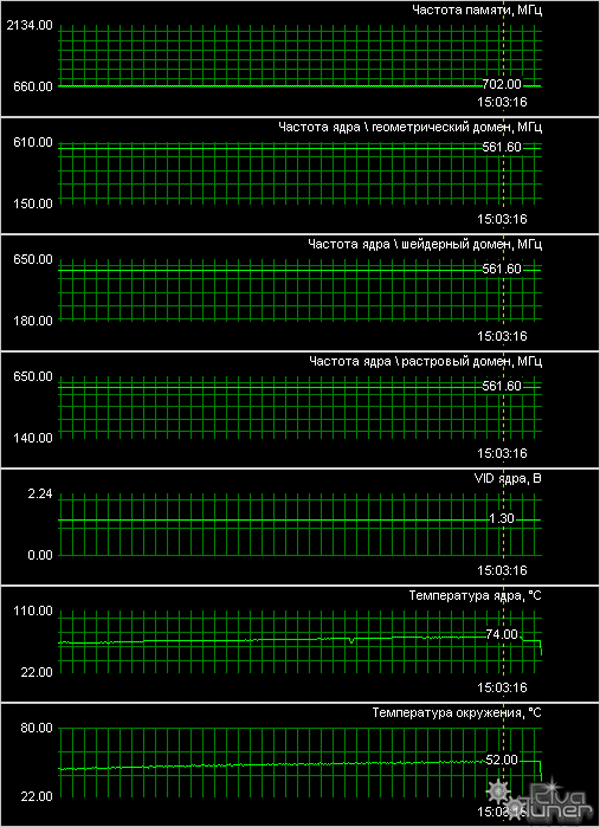

MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-T2D256EZ)

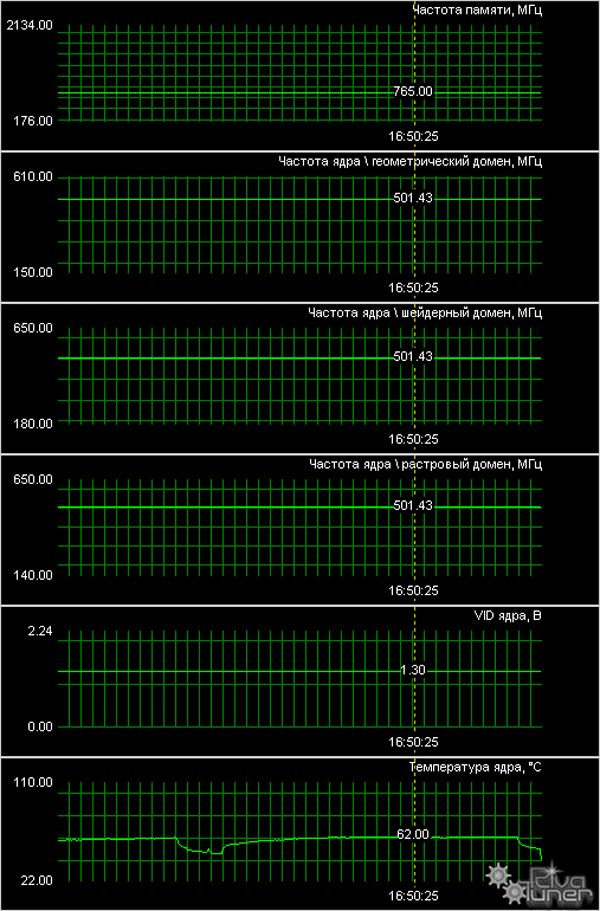

MSI GeForce 7900 GT 256MB PCI-E (NX7900GT-VT2D256E)
MSI Geminium Go (Dual 7600 Go)2x256MB PCI-E

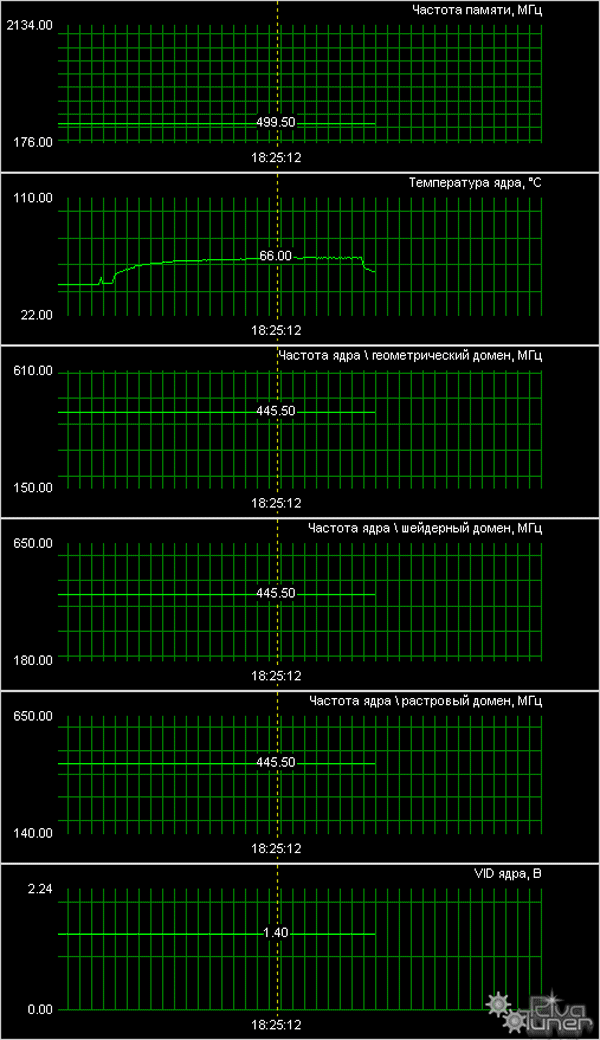

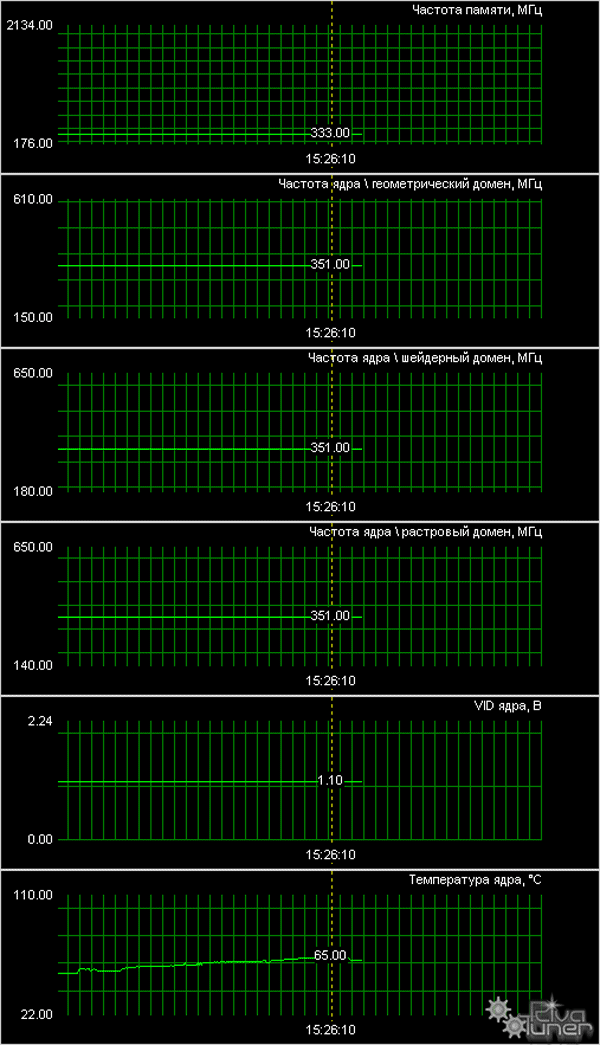

Представленные фрагменты мониторинга некоторых карт говорят о том, что перегревов нет даже у тех, которые имеют системы охлаждения без вентиляторов. Для снятия мониторинга карта нагружались 3DMark06 или FEAR, поэтому это температуры предельных режимов работы карт. Испытания проводились в закрытом корпусе Chieftec с одним 8-см вентилятором на вдув и вторым 8-см вентилятором на выдув. Видеокарты ничем дополнительно не обдувались.
Результаты тестов: сравнение производительности
В качестве инструментария мы использовали:
- Splinter Cell Chaos of Theory v.1.04 (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 3.0 (for NVIDIA cards)/shaders 2.0 (for ATI cards); HDR OFF!
- Half-Life2 (Valve/Sierra) — DirectX 9.0, demo (ixbt01 Тестирование проводилось при максимальном качестве, опция -dxlevel 90, в файле dxsupport.cfg убраны предустановки для видов карт.
- FarCry 1.33 (Crytek/UbiSoft), DirectX 9.0, мультитекстурирование, demo из уровня Research (запуск игры с опцией -DEVMODE), настройки тестирования все Very High.
- DOOM III (id Software/Activision) — OpenGL, мультитекстурирование, настройки тестирования — High Quality (ANIS8x). Имеется пример автоматизации запуска с увеличением скорости и уменьшением числа рывков (прекешинг). (НЕ ПУГАТЬСЯ черного экрана после первого меню, так и должно быть! Он будет секунд 5-10, а потом должна пойти демка)
- 3DMark05 1.20 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,
- The Chronicles Of Riddick: Escape From Butcher Bay 1.10 (Starbreeze/Vivendi) — OpenGL, мультитекстурирование, настройки тестирования — максимальное качество текстур, Shader 2.0.
Выражаю благодарность Ринату Досаеву (AKA 4uckall) и Алексею Островскому (AKA Дучче) за написание демо к данной игре, а также большое спасибо Алексею Берилло AKA Somebody Else за помощь
- F.E.A.R. v.1.02 (Multiplayer) (Monolith/Sierra) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, Soft shadows выключены.
- Call Of Duty 2 DEMO (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 2.0, тестирование с помощью Benchemall, demo и скрипт для запуска, в readme есть инструкция
Сводные диаграммы производительности видеокарт
Внимание! Данные по работающем на более повышенных частотах GeForce 7900 GT не приводятся по следующим причинам:
- Разница между стандартным 7900GT и картой от MSI не выше 7-10%, поэтому читатели могут сами прикинуть местоположение этой карты;
- Пока есть сведения, что этот разгон только у сэмплов, а в продажу идут карты с обычными частотами, к тому же нигде не зафиксированы более высокие частоты (ни на коробке, ни на сайте).
- 1. Far Cry, Research
- 2. Splinter Cell Chaos Theory
- 3. Half Life2, ixbt01
- 4. DOOM III
- 5. 3DMark05 MARKS
- 6. Chronicles of Riddick, demo 44
- 7. F.E.A.R.
- 8. Call Of Duty 2 DEMO
- 9. 3DMark 06, Shader Model 2.0 MARKS
- 10. 3DMark 06, Shader Model 3.0 MARKS
Остальные комментарии — в выводах.
Выводы
Итак:
- MSI GeForce 7300 GT 256MB PCI-E (NX7300GT-TD256EH) — эта карта работает на штатных для 7300 GT частотах, в отличие от первого нами когда-то рассмотренного продукта от Galaxy, который имел просто прекрасные сочетания скорость-цена. Здесь, конечно, все немного похуже. Скорость штатного 7300 GT намного ниже того суперразогнанного экземпляра, однако и цена соответствуюшая. Поэтому продукт очень даже неплох, 8-ми конвейерные процессоры все сильнее и сильнее осваивают ценовую нищу ниже 100 долларов США. Напомню, что плата с пассивной системой охлаждения, потому бесшумная. Экземпляр отработал отлично, нареканий нет, но вот качество 2D в 1600х1200 подкачало чуток, поэтому только в 1280х1024 можно увидеть четкую картинку. Подчеркну в 125-й раз, что ЭТО ВСЕ зависит от конкретного экземпляра карты, совместно с КОНКРЕТНЫМ монитором и КОНКРЕТНЫМ кабелем между картой и монитором.
- MSI GeForce 7600 GS 256MB PCI-E (NX7600GS-T2D256EH) — также очень неплохой продукт, имющий отменные сочетания скорость-цена, а также бесшумную систему охлаждения. Нареканий на стабильность нет, качество 2D было удовлетворительным даже в 1600х1200 при 85Гц.
- MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-VT2D256E-HD) — неплохой выбор для оверклокеров, поскольку карта имеет очень мощный кулер, который явно избыточен для такого продукта, ведь повышенных частот работы нет. Экземпляр отработал отлично, нареканий нет, и качество 2D в 1600х1200 на высоком уровне.
- MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-T2D256EZ) — А этот ускоритель понравится тем, кто хочет иметь очень приличную производительность наряду с бесшумным кулером. Правда надо учитывать громоздкость системы охлаждения, например, в некоторые баребоны эту карту не поставить, когда именно владельцы баребонов чаще всего жаждут тишины. Экземпляр отработал отлично, нареканий нет, качество 2D в 1600х1200 замечательно.
- MSI GeForce 7900 GT 256MB PCI-E (NX7900GT-VT2D256E) — c одной стороны — рядовой эталонный 7900GT, усиленный лишь более мощным кулером, который понравится оверклокерам, но с другой стороны экземпляр работает на повышенных частотах. Я не могу обещать, что такие же частоты будут и у всех серийных карт. Что касается самой платы, то нареканий на работу данного экземпляра нет. С качеством в 2D также все в порядке.
- MSI GeForce 7900 GTX 512MB PCI-E (NX7900GTX-T2D512E) — референс-карта, поэтому нет смысла рассказывать. О 7900 GTX написано уже много. Сейчас уже все будет решать цена. Что лучше — он или конкурент в лице X1900 XTX. Комплект поставки неплох, но и у конкурентов тоже они есть, так что… Былые времена, когда MSI поражала поставками величиной в 11 дисков и 5-6 наименований игр и программ, кончились. Нареканий на работу карты не было, проблем тоже.
- MSI GeForce 7950 GX2 2x512MB PCI-E (NX7950GX2-T2D1GE) — аналогично, референс. Уже ранее изученный. Поэтому также все будет решать цена. Пока это самый мощный ускоритель на сегодня, правда работающий не на всех материнских платах.
- MSI Geminium Go (Dual 7600 Go)2x256MB PCI-E — этот экземпляр, скорее всего, так и не вошедший в серийный выпуск, интересен лишь своей идеей. Видеокарта, подлежащая апгрейду.. Если бы еще МХМ-модули продавались бы, да плата работала бы на всех материнках, ну тогда мы могли бы вести разговор о перспективности и пользе данного решения. А пока это лишь демонстрация возможностей R&D отдела компании MSI.
В заключение хочу отметить, что со всеми картами MSI поставляется фирменное ПО MSI Vivid. Это некий инструмент для улучшения качества изображения. Он поможет повысить качество изображения в цифровых фотографиях, документах и играх. Что-то типа приснопамятного Vibrance Color в новой упаковке :)
Внимание! В последнее время, по данным с разных форумов, участились поступления в продажу бракованных видеокарт среди GeForce 7900GTX, причем даже при отсутствии заводского повышения частот. Брак выражен в подвисании системы через какое-то время (от 10 минут до 1 часа) или непонятных тормозах, сбрасывании частот работы при отсутствии перегрева ядра и т.д. Учитывая, что ни один из партнеров NVIDIA не выпускает эти карты самостоятельно, а все они производятся на заводе по заказу NVIDIA, нам преставляется очень странным, что американская компания утратила должный контроль за качеством продукции. Ведь такие платы очень дорогие, а брак подчас имеет вид подвисаний и торможений не с первой минуты работы карты, что автоматически лишает пользователя права на гарантийный обмен, ибо многие торговые фирмы следуют принципу: если запускается и работает, то и нечего менять, не утруждая себя детальной проверкой. Поэтому при покупке таких ускорителей просим быть предельно внимательным, и сразу обговаривать с торговой организацией правила возврата ускорителя в случае такого брака.
Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.
По результатам исследования награду в номинации «Оригинальный дизайн»
получают следующие карты (за сентябрь 2006 года):
- MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-VT2D256E-HD)
- MSI GeForce 7600 GT 256MB PCI-E (NX7600GT-T2D256EZ)
Справочник по ATI RADEON X1300-1600-1800-1900-х серий
Справочник по NVIDIA GeForce 7300-7600-7800-7900-х серий
