Исследование чувствительности компьютерных TV-тюнеров (часть 29)

AVerTV Duo Hybrid PCI-E II (A188), AVerTV Ultra PCI-E RDS (H777) и Leadtek WinFast PxDTV2300 H
«Нынче все ездят по железной дороге, но шляпные перевозки куда надежней и приятней».
К/ф «Алиса в Стране Чудес»

Несмотря на то, что распоряжением Правительства Российской Федерации № N287-р от 3 марта 2012 г. срок ввода цифрового вещания сдвинут с 2015 года на 2012, а в качестве основного выбран стандарт DVB-T2, соответствующие компьютерные TV-тюнеры на отечественном рынке пока ещё, можно сказать, не представлены (более того, ведущими производителями даже не анонсированы). В конце марта этого года в Москве возобновлено вещание DVB-T на 34 канале (578 МГц), модели с поддержкой DVB-T первой версии пока актуальны, не говоря уж об аналоговом сигнале, являющимся основным для большинства российских пользователей.

В этой части нашего сравнительного цикла, наряду с двумя подробно описанными устройствами, участвует тюнер компании Leadtek, имеющий современную аппаратную часть, но по каким-то причинам быстро снятый с продаж, что сделало детальный обзор неактуальным. Однако Leadtek WinFast PxDTV2300 H полноценно поддерживается как современными операционными системами, так и актуальными версиями ПО, поэтому результаты могут быть интересны как пользователям этой модели, так и энтузиастам, интересующимся состоянием индустрии.

AVerTV Duo Hybrid PCI-E II является представителем редкого класса TV-тюнеров с двумя независимыми приёмниками, а их работа с одним антенным разъёмом предоставляет возможность одновременного тестирования обоих, чем мы непременно и воспользуемся. К тому же, схожесть элементной базы с Leadtek WinFast PxDTV 2300 H позволяет сравнить «в лоб» решения с одним и двумя одинаковыми комплектами приёмник-декодер.

Традиционно приведём полный список участников сегодняшнего тестирования.

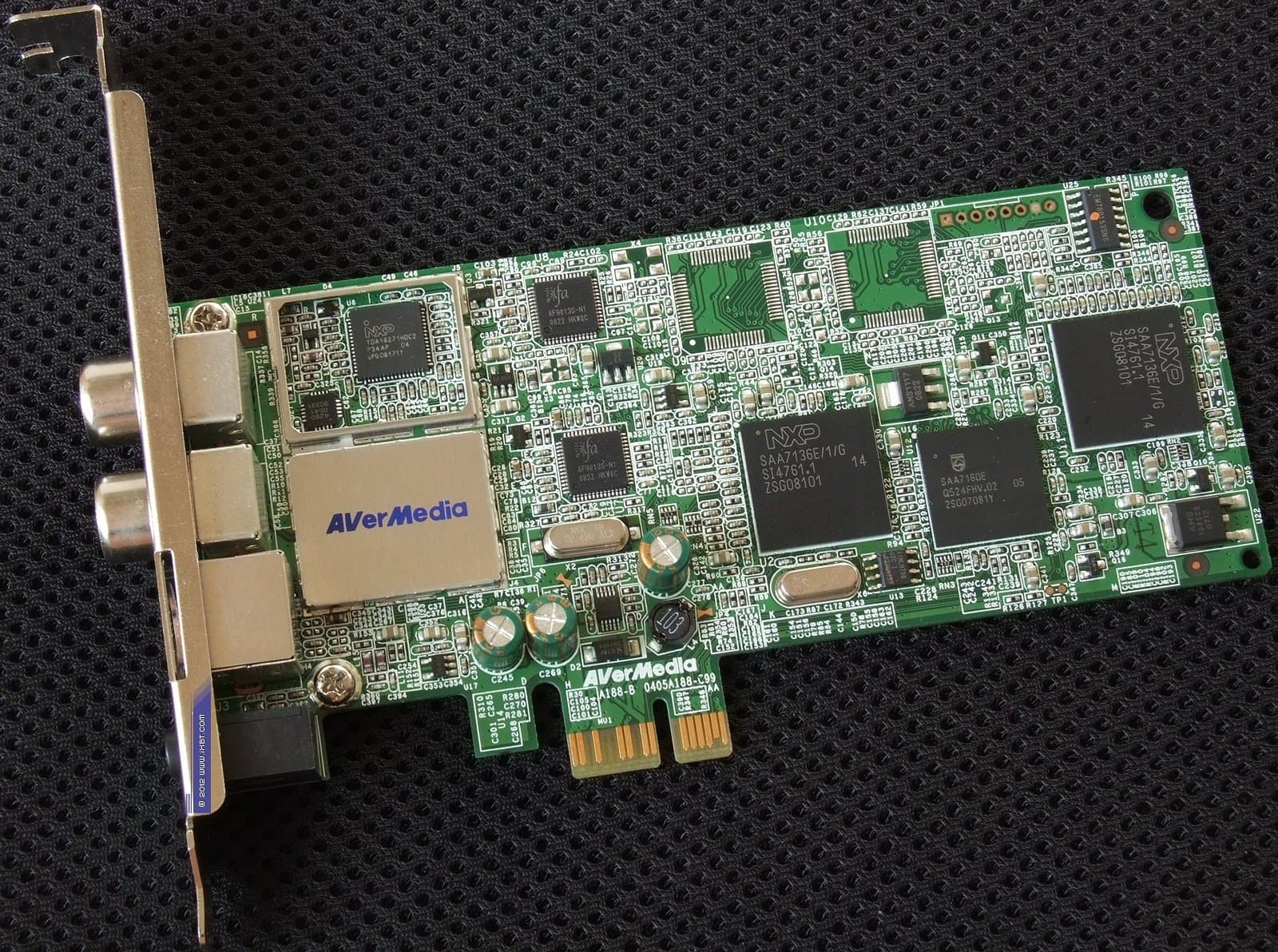

AVerTV Duo Hybrid PCI-E II (A188) — гибридный TV- и FM-тюнер с интерфейсом PCI Express. Два селектора NXP TDA18271HDС2, два 10-разрядных декодера NXP SAA7136E, два COFDM демодулятора ITE AF9013S-N1, интерфейсный мост NXP SAA7160E.

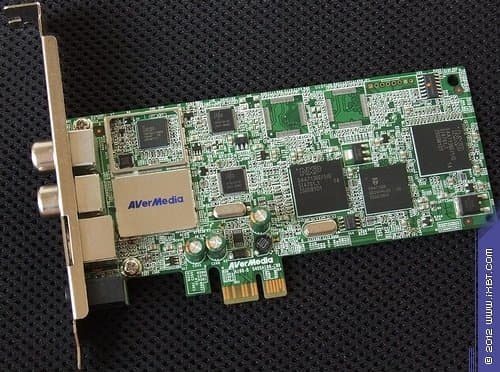

AVerTV Duo Hybrid PCI-E II (A188)

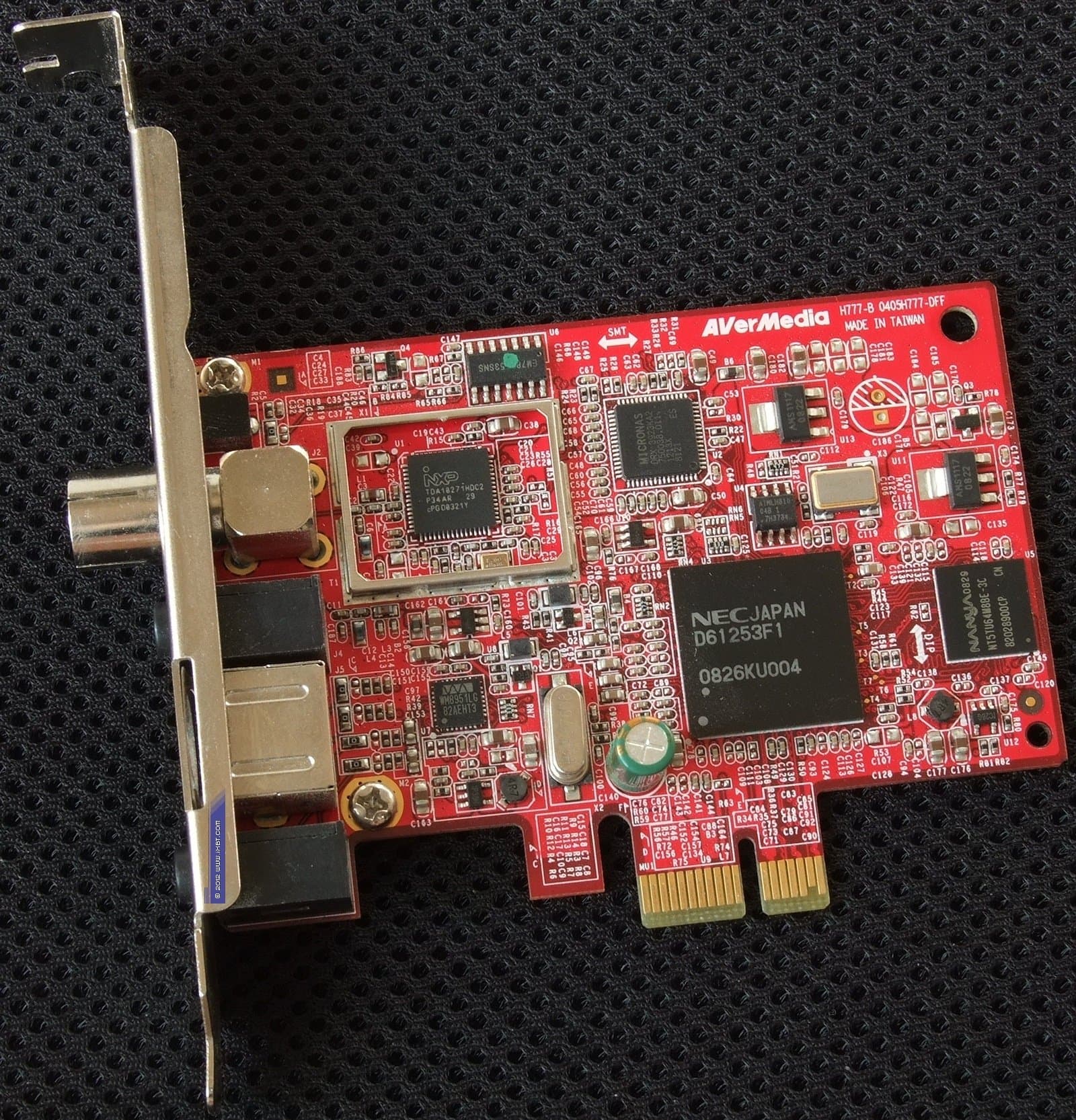

AVerTV Ultra PCI-E RDS (H777) — гибридный TV- и FM-тюнер с интерфейсом PCI Express. Селектор NXP TDA18271HDС2, 10-разрядный процессор NEC D61253F1 со встроенным MPEG2-кодировщиком, звуковой АЦП Wolfson WM8951L, COFDM демодулятор DRX 3923KA2.

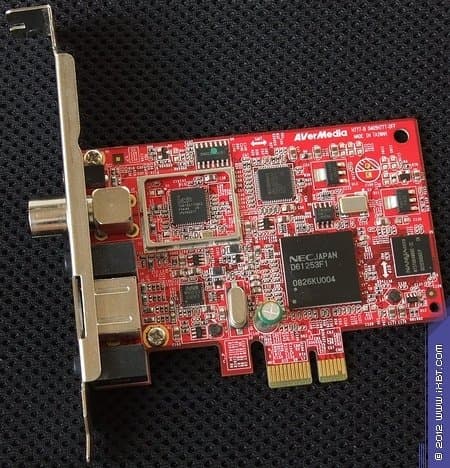

AVerTV Ultra PCI-E RDS (H777)

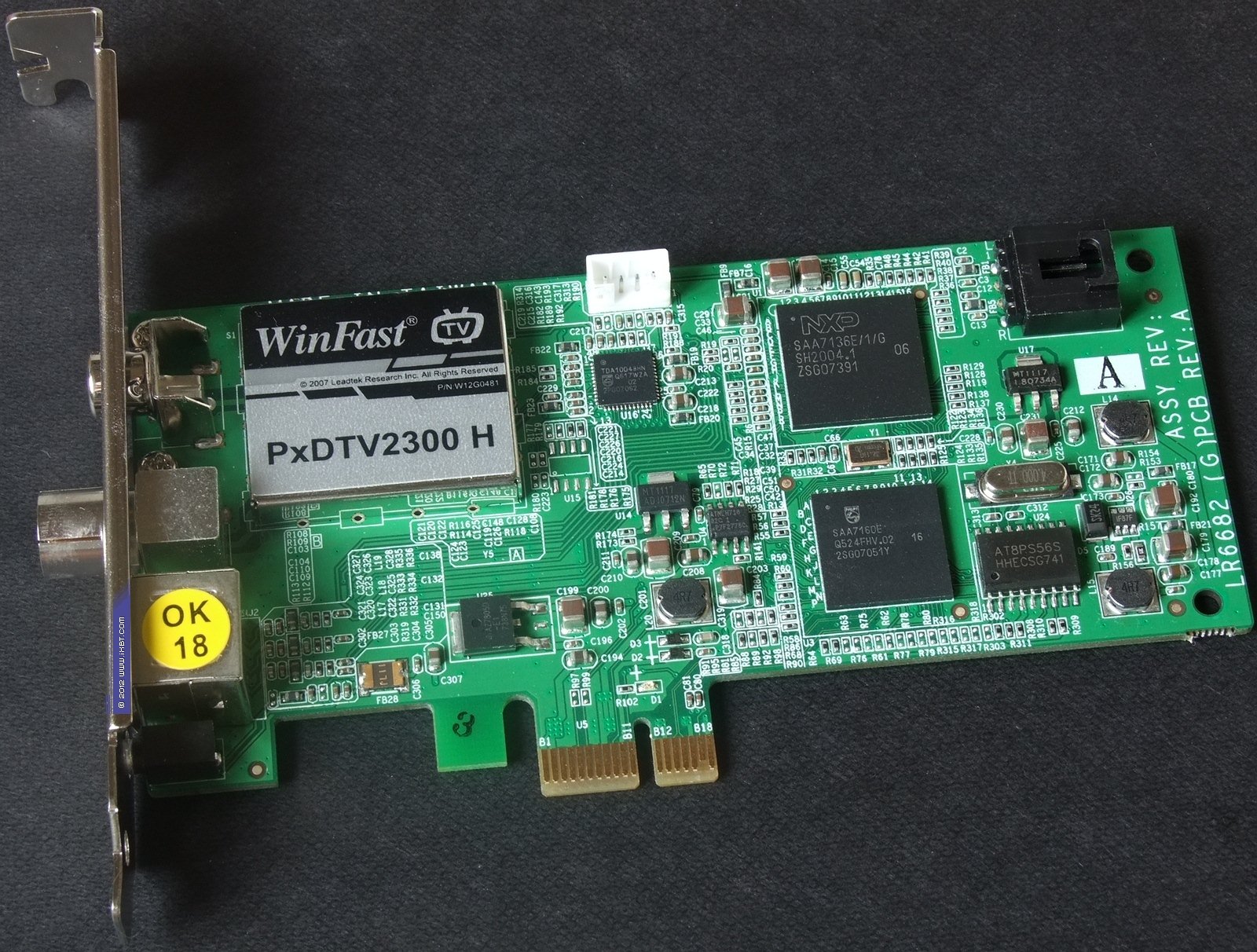

Leadtek WinFast PxDTV2300 H — гибридный TV-тюнер и FM-тюнер с интерфейсом PCI Express. Селектор NXP TDA18271HDС2, 10-разрядный декодер NXP SAA7136E, COFDM демодулятор NXP TDA10048HN, интерфейсный мост NXP SAA7160E.

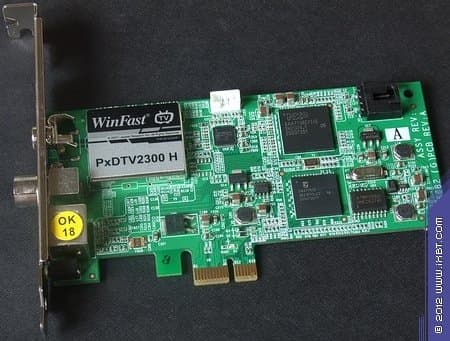

Leadtek WinFast PxDTV2300 H

По традиции, настоятельно рекомендуем ознакомиться с предыдущими материалами цикла, посвящёнными как непосредственно тестированию TV-тюнеров, так и изучению влияния частот системной шины и памяти, а также качества установленного блока питания.

Теоретическое обоснование работы программы Line_View и описание методики тестирования (с поправкой на замену тестового генератора, в настоящее время используется TR-0836/T046, в связи с чем упразднён спецдиапазон S01–S18, но увеличен дециметровый диапазон с 62 (799,25 МГц) до 68 (847,25 МГц канала) можно найти в материале «Исследование чувствительности компьютерных TV-тюнеров с интерфейсом PCI».

Используемую при тестировании версию Line_View можно скачать отсюда.

Конфигурация тестового компьютера

  • Процессор Intel Core i7-950
  • Системная плата Gigabyte X58A-UD3R (rev. 1.0)
  • Оперативная память 16 ГБ (4×4096 DDR3 Samsung M378B5273DH0-CH9)
  • Видеокарта AMD Radeon HD 7970
  • Звуковая карта Creative Sound Blaster X-Fi Titanium PCIe
  • Жесткий диск 2 ТБ Seagate Barracuda LP (ST32000542AS)
  • Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
  • Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
  • Жесткий диск 1 ТБ WD Caviar Blue (10EALX)
  • Жесткий диск 1 ТБ Hitachi (HDT721010SLA360)
  • DVD ReWriter ASUS DRW-24B1ST
  • DVD ReWriter Optiarc AD-7173A
  • Блок питания Chieftec BPS-950C
  • Операционные системы Windows XP Professional (SP3) RUS и Windows 7 Ultimate x64 RUS

Информацию о возможном влиянии параметров тестовой системы можно обнаружить в материале «Зависимость работы компьютерных TV-тюнеров с интерфейсом PCI от системных параметров».

Список эфирных каналов, теоретически способных влиять на результаты измерений

НазваниеКаналЧастотаУровень сигналаСтандарт
СТС149,75 МГц79,5 дБ (мкВ)SECAM D/K
Первый377,25 МГц82,3 дБ (мкВ)SECAM D/K
RenTV6175,75 МГц68,0 дБ (мкВ)SECAM D/K
Скат ТНТ7183,25 МГц85,4 дБ (мкВ)SECAM D/K
РТР9199,25 МГц87,2 дБ (мкВ)SECAM D/K
Домашний11215,25 МГц56,5 дБ (мкВ)SECAM D/K
НТВ21471,25 МГц59,5 дБ (мкВ)SECAM D/K
5 канал23487,25 МГц62,5 дБ (мкВ)SECAM D/K
Культура25503,25 МГц76,7 дБ (мкВ)SECAM D/K
ДТВ27519,25 МГц66,2 дБ (мкВ)SECAM D/K
МузТВ35583,25 МГц63,2 дБ (мкВ)SECAM D/K
ТВ337599,25 МГц62,2 дБ (мкВ)SECAM D/K
ТВЦ47679,25 МГц59,2 дБ (мкВ)SECAM D/K
Спорт50703,25 МГц63,0 дБ (мкВ)SECAM D/K

Результаты

В связи с тем, что используемый генератор выдает сигнал в спецдиапазоне метровых каналов 73–82 отдельно, этот диапазон представлен отдельными графиками, вследствие чего результаты не являются полноценной амплитудно-частотной характеристикой. Впрочем, желающие могут построить ее сами на основании представленных ниже данных.

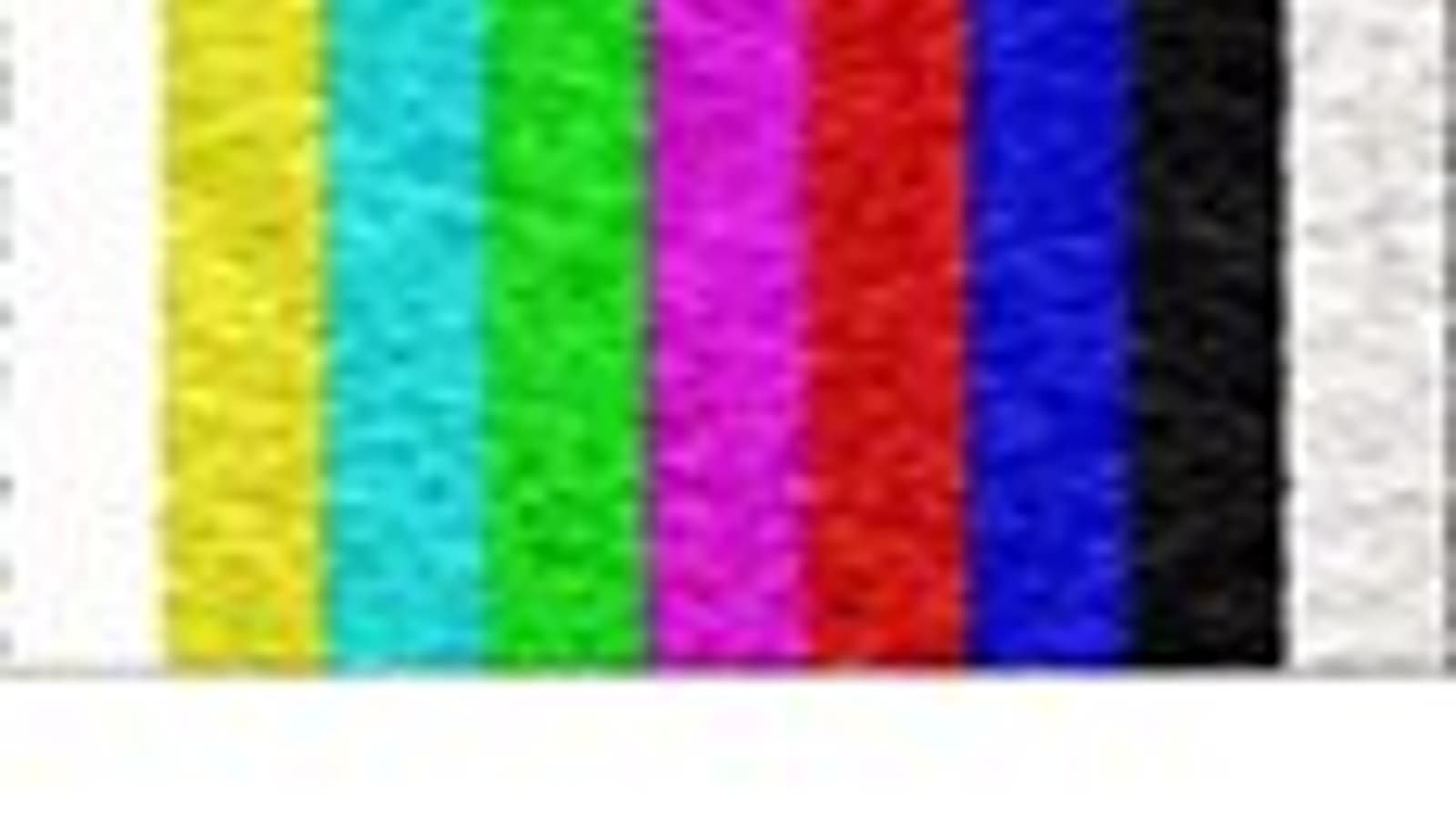

Традиционно приведём несколько изображений, полученных с разными значениями отношения сигнал-шум (ОСШ) при используемой методике. Начнём с 35 дБ как минимально допустимого для относительно комфортного просмотра.

SNR = 35

SNR = 32

SNR = 30

SNR = 20

SNR = 17

Начинаем тестирование с уровня сигнала 73-75 дБ (мкВ).

Сразу же обращают на себя внимание феноменальные показатели AVerTV Ultra PCI-E RDS, тюнер демонстрирует просто-таки запредельные значения ОСШ. Ларчик открывается просто: достаточно вспомнить об имеющейся в NEC D61253F1 системе аппаратного шумоподавления, отключить которую через драйвер, как у Compro VideoMate E850F, к сожалению, не представляется возможным. Пользователи штатного ПО с такой интенсивной обработкой не столкнутся, но в нашем случае выбора нет, остаётся только воспринимать задорные графики этой модели с долей здорового скепсиса.

TR-0836/T046, в отличие от «Муссона-007», не является источником проблем для ВЧ-блоков Philips/NXP при работе на старших каналах дециметрового диапазона, поэтому все участники демонстрируют хорошие результаты, отметим разве что схожесть поведения AVerTV Duo Hybrid PCI-E II и Leadtek WinFast PxDTV2300 H, вызванную, по всей видимости, схожестью основных компонентов.

Ослабляем сигнал на 20 дБ.

Тут-то и начинается самое интересное. В метровом диапазоне агрессивное шумоподавление перестаёт помогать AVerTV Ultra PCI-E RDS, уравнивая его с остальными участниками. Система шумоподавления является динамической, поэтому было бы опрометчиво однозначно обвинить приёмную часть тюнера в значительном ухудшении качества приёма, так что ограничимся констатацией факта. Тем более, на дециметровых каналах повторяется ситуация с сильным сигналом, шумоподавление снова позволяет AVerTV Ultra PCI-E RDS опережать остальных участников.

Общие для всех тюнеров провалы на 93,25 МГц и 196,25 МГц обусловлены влиянием внешних условий, в остальном результаты AVerTV Duo Hybrid PCI-E II и Leadtek WinFast PxDTV2300 H можно считать удовлетворительными. Снова обращает на себя внимание их схожесть (за исключением странной плавной «ямы» у Leadtek WinFast PxDTV2300 H в середине дециметрового диапазона), однако следует помнить, что тюнер AVerMedia в это время задействовал два приёмника.

Выводы

В связи с тем, что абсолютный чемпион этого тестирования уличён в допинге, раздачи призовых мест на этот раз не будет. Leadtek WinFast PxDTV2300 H является крепким середняком и вряд ли доставит проблемы своим владельцам, AVerTV Duo Hybrid PCI-E II можно похвалить за отличную реализацию подключения двух ВЧ-блоков к одной антенне без существенного влияния на качество приёма, а напроказивший AVerTV Ultra PCI-E RDS в некоторых случаях позволит скомпенсировать ослабленный сигнал шумоподавлением.

В заключение наш традиционный список выводов и рекомендаций:

  • современные полупроводниковые ВЧ-блоки способны обеспечить качество работы как минимум сравнимое с классическими приёмниками;
  • хорошие условия приема являются немаловажным условием при покупке компьютерного TV-тюнера;
  • вероятность столкнуться со «слабым местом» того или иного тюнера невелика, тем не менее при покупке тюнера лучше это учитывать;
  • дизайн платы и используемые компоненты обвязки могут оказать влияние на прием сигнала;
  • тюнеры с интерфейсом PCI на базе АЦП компании Philips значительно более склонны к эффекту «вертикальных полос» по сравнению с решениями других производителей;
  • тюнеры PCI Express и USB не имеют подтверждённых нашими исследованиями связанных с интерфейсом особенностей, отрицательно влияющих на качество приёма;
  • аппаратные средства борьбы с шумом, реализованные в некоторых микросхемах, могут существенно влиять на ОСШ;
  • при наличии нестандартного антенного разъёма используемый переходник способен оказать влияние на качество приёма;
  • параметры селектора не ограничиваются ОСШ на каждом канале в зависимости от силы сигнала;
  • в случае наличия каналов, на которых наблюдаются проблемы с качеством изображения, можно попробовать изменить частоту памяти или системной шины;
  • качество блока питания является одним из параметров, от которых зависит работа TV-тюнера;
  • чем выше ОСШ, тем лучше качество при кодировании в MPEG1/2/4 и другие форматы, использующие сжатие с потерями.


Автор выражает благодарность
разработчикам программы Line_View
Андрею Глазунову aka Drakon Rider и
Дмитрию Лавренову aka MIDIMaker



4 июля 2012 Г.
