- Чипсет AMD 780G (северный мост AMD 780G и южный SB700, имеется выделенная память SidePort GDDR3-1066 объемом 128 МБ для нужд графического ядра)
Мы уже протестировали две платы на чипсете AMD 780G от Gigabyte — MA78GM-S2H и MA78G-DS3H, и в обоих случаях было приятно отметить, что разработчики нашли возможность сделать свои продукты оригинальными, точнее снабдить некими полезными особенностями, выделяющими их на фоне конкурентов. Между тем, сам чипсет AMD 780G дает производителям плат возможность отличиться, даже не пускаясь в глубокие исследования пользовательских нужд и сравнения конкурирующих плат, ведь этот чипсет, имея весьма незаурядное графическое ядро, дополнительно позволяет установить на плату видеопамять, что фактически превращает системную плату в самостоятельное графическое устройство. И было бы странно, если кто-нибудь из крупных производителей не воспользовался этой возможностью, тем более, что повышение себестоимости платы очень незначительно, а места на плате дополнительный чип занимает совсем мало, что, в частности, подтверждается, например, существованием такого решения даже в формате Mini-ITX.

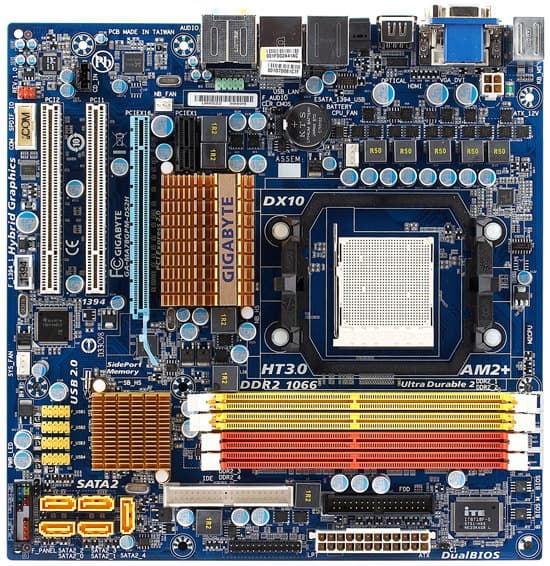

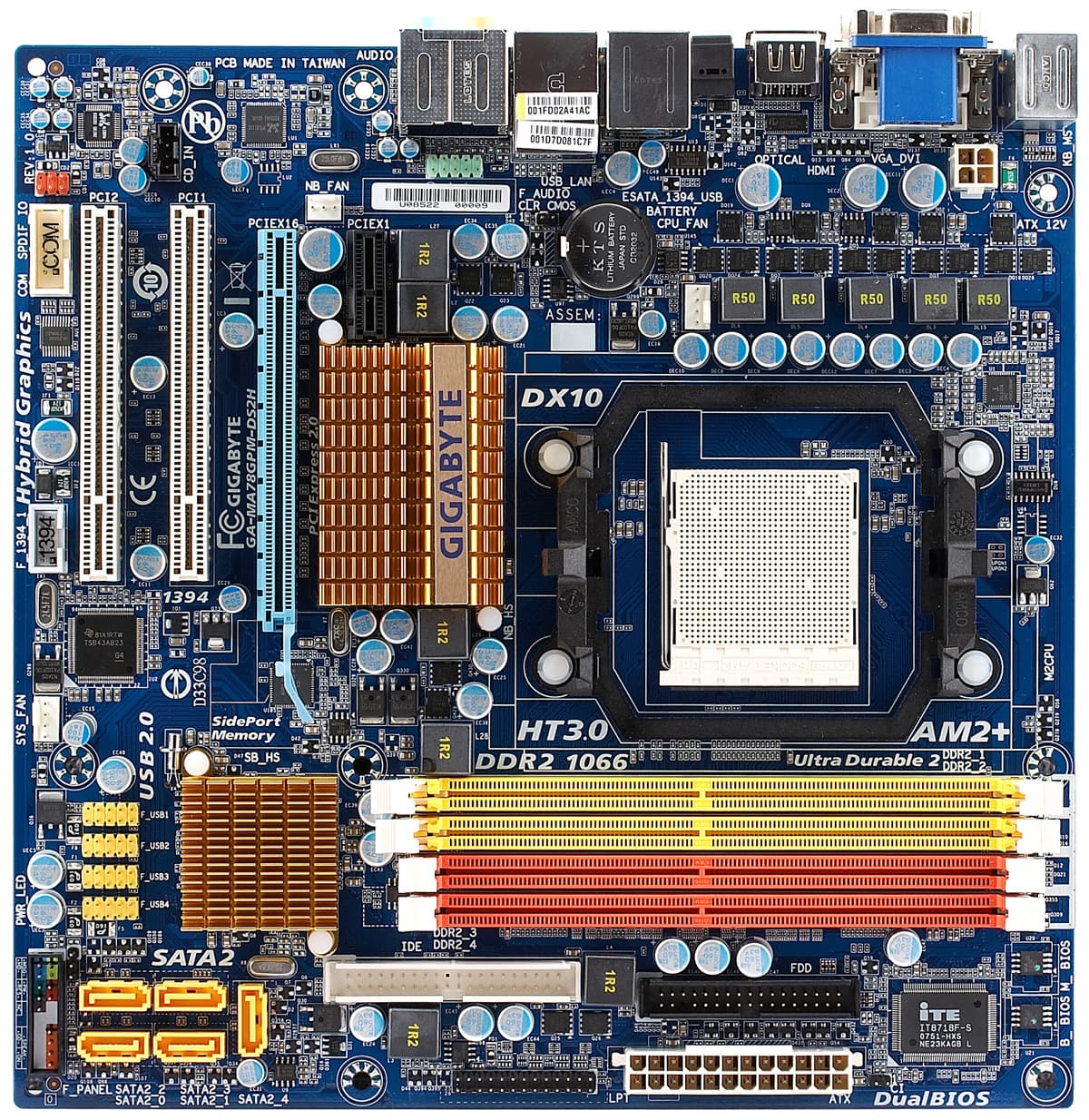

Дизайн платы практически копирует MA78GM-S2H и столь же удачный, дополнительно появились бортики у разъемов (но не всех, а лишь FireWire и COM, для такого же обрамления многочисленных USB просто не хватило места), а название соответствующего интерфейса напечатано прямо на донышке разъема, что похвально, поскольку свидетельствует о заботе о пользователе. Из компоновочных недостатков, обращает на себя внимаение лишь расположение порта PCI Express x1, в который получится установить лишь короткую плату, не выходящую за габариты слота, поскольку радиатор северного моста находится вплотную к этому слоту.

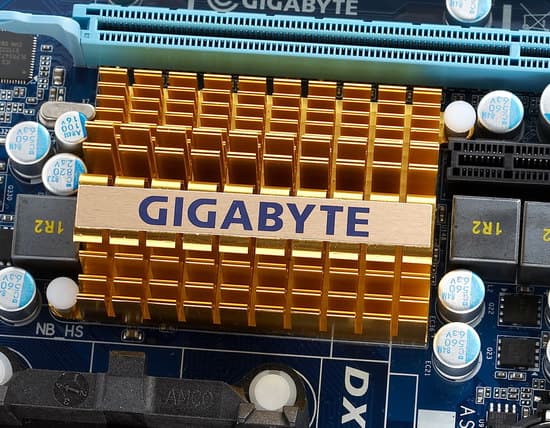

Радиатор увеличен явно с прицелом на разгон, который в данном случае возможен и для графического ядра, и для видеопамяти, причем для графического ядра в широких пределах, также для обоих компонентов есть настройки для подъема напряжения. Все как у взрослых!

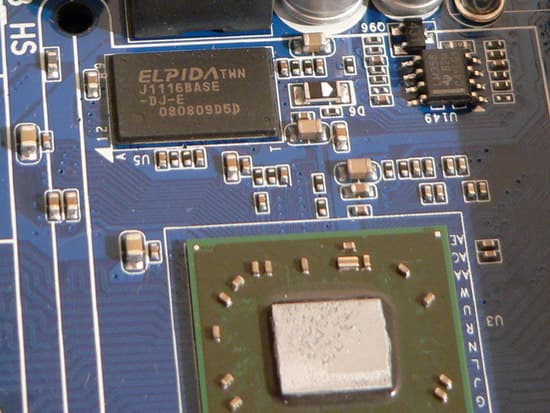

А вот и собственно микросхема памяти от Elpida объемом 128 МБ стандарта DDR3-1333, впрочем, в BIOS по умолчанию установлена частота 533 МГц (DDR3-1066), а штатная (для чипа) доступна в разгоне. Характерно, что несмотря на расположение под общим радиатором с чипом северного моста, сама память не контактирует с радиатором, а отдает тепло печатной плате. Нагрев в штатном режиме невелик, однако для любителей разгона, создание контакта чипа памяти с радиатором будет естественной процедурой.

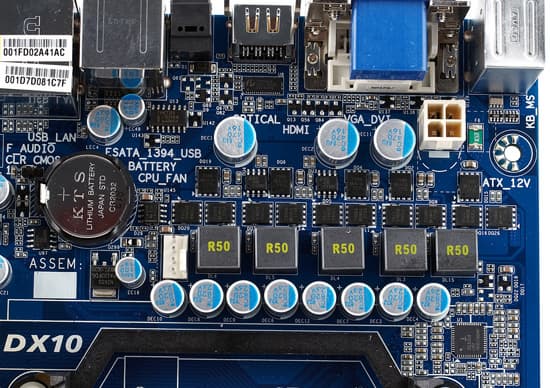

Существенно по сравнению с MA78GM-S2H усилен стабилизатор питания для процессора, 5 каналов имеют по 3 полевых транзистора (причем недешевых, с пониженным сопротивлением Low RDS(on)), что на компактной плате встречается очень редко, применены 8 конденсаторов по 820 мкФ и 3 по 470 мкФ, все конденсаторы на плате фирменные твердотельные, катушки тоже не простые, а с ферритовыми сердечниками и, разумеется, имеют корпусное исполнение, поэтому плата под нагрузкой бесшумна.
На первый взгляд, даже несколько не по статусу платы выглядит такое оснащение. С другой стороны, почему формат microATX непременно должен символизировать бюджетную (то есть с «ослабленной» конструкцией) плату? Компактные корпуса сейчас в моде, и далеко не всегда такой корпус приобретается для слабой конфигурации. Плата способна обеспечить питание процессоров с TDP=125 Вт, и довольно неплохо годится для разгона, хотя, само собою не стоит рассматривать ее в качестве конкурента платам для разгонщиков с 8-канальными (и более) стабилизаторами, имеющими радиаторы на тепловых трубках и прочие известные признаки.
Плата имеет полный комплект видеовыходов, включая VGA, DVI-D и HDMI, но одновременно мониторы могут подключаться лишь к двум: любому из цифровых и аналоговому VGA (активная комбинация выбирается в BIOS). Поскольку у некоторых пользователей возникают трудности с подключением по HDMI, в особенности, с передачей аудиопотока, мы решили ввести в тестирование плат с HDMI-выходом стандартную проверку — а именно вывод видео в промежуточном разрешении 1360x768, распространенном среди недорогих телевизоров класса HD Ready, и воспроизведение аудиопотока (для чего был выбран WAV-файл в формате стерео PCM с максимальной битностью (24 бит) и частотой дискретизации 192 кГц). Для чипсета был установлен видеодрайвер Catalyst 8.6 и аудиодрайвер ATI HDMI Audio R1.97, свежую версию которого настоятельно рекомендуем скачать непосредственно с сайта Realtek. В качестве приемника использовался телевизор SONY Bravia KDL-32P3000.

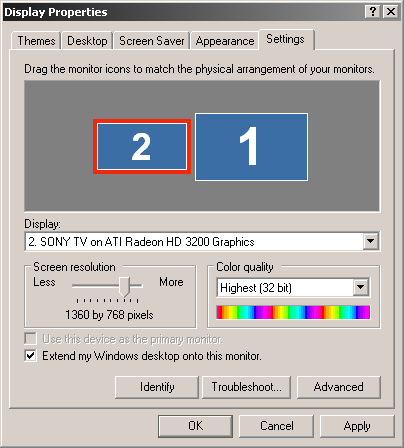

С установкой требуемого разрешения, как в сольном режиме, так и в режиме расширенного рабочего стола, сложностей не возникло, изображение выводилось в естественном масштабе (собственном разрешении матрицы).
Аналогичным образом не возникло сложностей и с передачей звука. Даже со столь высоким битрейтом, хотя в реальных условиях более характерно либо воспроизведение PCM-стерео с частотой 44,1 кГц, либо передача напрямую готовых многоканальных аудиотреков, закодированных в формат Dolby Digital и составляющих звуковое сопровождение к фильмам, для чего высокая пропускная способность и не нужна.

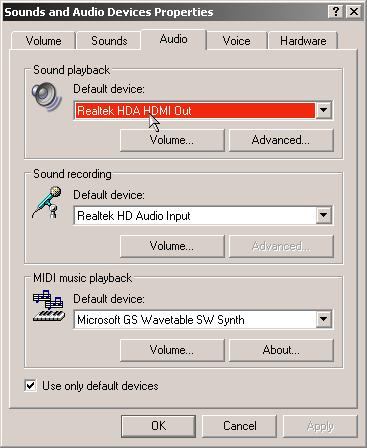

Кстати, если вы хотите, чтобы по HDMI передавался лишь аудиопоток в фильмах, а все остальное шло через аналоговые (и цифровые S/PDIF) выходы основного аудиокодека на плате, выберите в Windows в качестве устройства по умолчанию Realtek HD Audio, а собственно HDA HDMI Out определите в качестве устройства воспроизведения только в видеоплеере (хотя, к сожалению, далеко не все плееры это позволяют).
Системный мониторинг (ITE IT8718F-S, по данным BIOS Setup)
- Напряжение процессора, памяти (1,8 В), +3,3 и +12 В;
- Частота вращения 3 вентиляторов;
- Температура процессора (встроенным датчиком процессора) и системная (встроенным датчиком платы);
- Smart FAN Control — полностью автоматическое управление частотой вращения (ручная настройка доступна через утилиту Easy Tune) процессорного и системного вентиляторов в зависимости от показаний соответствующего датчика. Поддерживается два режима — изменение питающего напряжения (подходит как для 3-контактных, так и 4-контактных) и более точное регулирование через контакт Power Management (требуется кулер с 4-контактным разъемом). В нашем тестировании частота вращения вентиляторов плавно регулировалась, температура процессора поддерживалась на 43 градусах, а системная — на 38.
Порты, коннекторы и разъемы на поверхности платы
- Процессорный сокет (Socket AM2+, заявлена поддержка всех процессоров Phenom, Athlon 64/X2/FX и Sempron, выпущенных для разъемов Socket AM2 и Socket AM2+, список протестированных на совместимость доступен на сайте);
- 4 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-400/533/667/800/1066, возможен двухканальный режим работы при симметричном заполнении слотов, список протестированных на совместимость доступен на сайте);
- 1 слот PCIEx16 2.0 для графического ускорителя;
- 1 слот PCIEx1 2.0;
- 2 слота PCI;
- Разъемы питания: стандартный ATX 2.2 (24 контакта) и 4-контактный ATX12V для питания процессора;
- Разъем FDD;
- Разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетный»;
- 5 разъемов SATA-II (Serial ATA II) на 5 устройств SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1;
- 4 разъема для подключения планок на 8 дополнительных портов USB;
- Разъем для подключения планки с дополнительным портом FireWire;
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
- Разъем для подключения планки с цифровым входом и выходом звукового сигнала S/PDIF-In/Out;
- Разъем для подключения LPT-порта;
- Разъем для подключения COM-порта;
- Разъем для подключения датчика Chassis Intrusion;
- 3 разъема для подключения вентиляторов с возможностью контроля, причем 2 четырехконтактных, с обратной совместимостью с вентиляторами, имеющими трехконтактный разъем и возможностью автоматического управления частотой вращения.

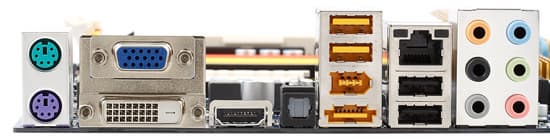

Задняя панель платы (слева направо, по блокам)

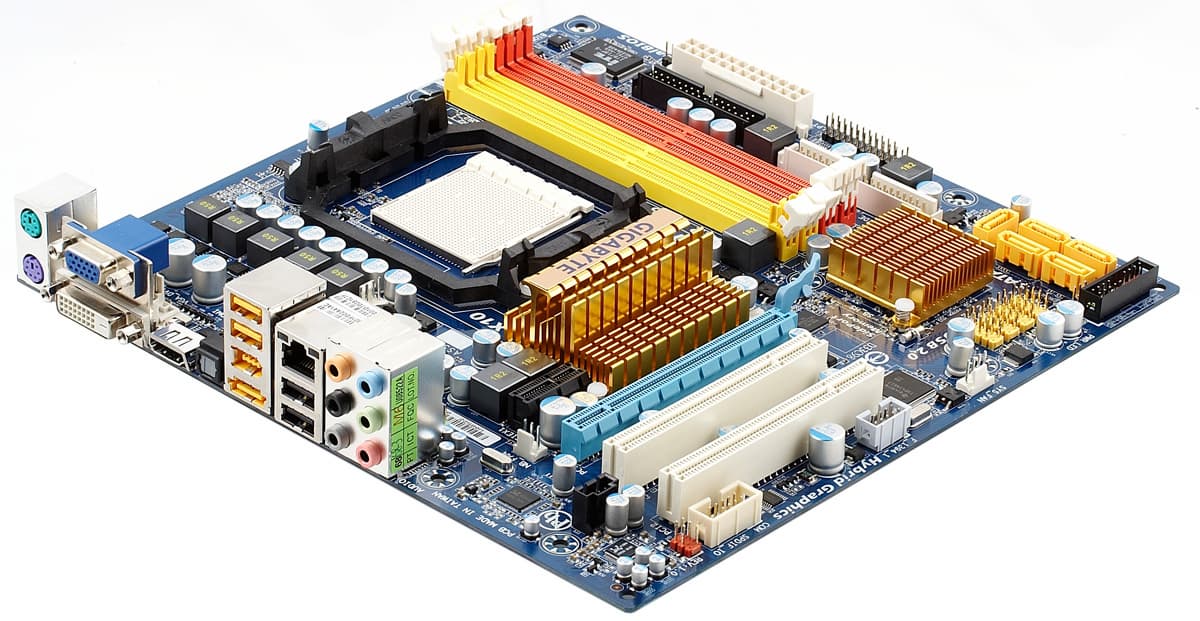

по ссылке — вид платы в 3/4 со стороны задней панели
- Разъемы PS/2 для подключения мыши и клавиатуры;
- VGA, DVI-D;
- HDMI;
- S/PDIF-Out (оптический);
- 2 порта USB, FireWire 400 (6-контактный), eSATA II;
- 2 порта USB, 1 RJ-45 (Gigabit Ethernet);
- 6 аналоговых аудиоразъемов (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In).
Комплект поставки
- Упаковка: небольшая коробка, общего дизайна для S-Series в узнаваемых светло-серых тонах;
- Документация: брошюра-инструкция (руководство пользователя) на английском языке;
- Кабели: 2 SATA (с очень удобными металлическими защелками), 1 ATA66, шлейф для подключения дисковода;
- Заглушка на заднюю панель платы для вывода соответствующих разъемов;
- Компакт-диск с драйверами, фирменными утилитами Gigabyte и пакетом Norton Internet Security 2005 (антивирус и брандмауэр).
Набор фирменных утилит включает стандартные инструменты для перепрошивки BIOS из Windows с возможностью поиска и закачки свежей версии с сайта производителя (@BIOS), Face-Wizard для смены загрузочной заставки, I-COOL для управления режимами энергосбережения, C.O.M. (Corporate Online Manager) для мониторинга системных параметров через LAN и программу EasyTune5 Pro для локального мониторинга системных параметров, «разгона» (выбор разгонных параметров меньше, чем через утилиту AMD OverDrive) и настройки режимов SmartFan (можно выбрать диапазон частоты вращения от 0 до 100% и соответствующую граничным значениям температуру).
Интегрированные контроллеры
- Звуковой, на базе «чипсетной» поддержки High Definition Audio и кодека Realtek ALC889A, с возможностью подключения аудиосистем 7.1, отдельным HDA-стереовыходом, доступным при подключении фронтальной панели и S/PDIF In/Out;
- SATA-II, на базе чипсета, с поддержкой 6 портов Serial ATA II, с возможностью объединения в RAID-массив уровней 0, 1 и 0+1 и поддержкой внешнего SATA-устройства;
- Сетевой, на базе PCIE-контроллера Realtek 8111C, с поддержкой скоростей 10/100/1000 Мбит/с;
- Контроллер FireWire 400, на базе микросхемы Texas Instruments TSB43AB23, с поддержкой 3 портов (на плате реализовано только два).
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.02, -0.16 | Очень хорошо |
| Уровень шума, дБ (А): | -75.7 | Средне |
| Динамический диапазон, дБ (А): | 75.8 | Средне |
| Гармонические искажения, %: | 0.012 | Хорошо |
| Гармонические искажения + шум, %: | -69.6 | Средне |
| Интермодуляционные искажения + шум, %: | 0.042 | Хорошо |
| Взаимопроникновение каналов, дБ: | -76.7 | Очень хорошо |
| Интермодуляции на 10 кГц, %: | 0.041 | Хорошо |
Общая оценка: Хорошо (подробнее). Не очень высокие результаты для весьма достойного аудиокодека, уже отлично себя зарекомендовавшего на многих платах Gigabyte, объясняются сравнительно низким уровнем сигнала, при выставлении тех же уровней громкости. Что оказалось неожиданной и не слишком приятной особенностью этой платы. Соответственно, пользователю придется увеличивать громкость колонок, а шумы и погрешности окажутся более выраженными. Сравнивая результаты с Gigabyte MA78GM-S2H, легко заметить, что качественные оценки во всех тестах ровно на ступень ниже.
Фирменные технологии и особенности
- Q-Flash — перепрошивка BIOS с помощью меню, вызываемого по нажатию F8 на стадии начальной загрузки (образ BIOS может храниться на дискете, флэш-накопителе или на жестком диске (но только на разделе, отформатированном в файловых системах FAT/FAT16/FAT32) при этом исключается необходимость загрузки ОС, которая может быть затруднена в случае повреждения загрузочного блока);
- Virtual Dual BIOS — загрузка резервного образа BIOS и возможность восстановления содержимого микросхемы, испорченного неудачной перепрошивкой;
- Xpress Recovery 2 — восстановление предварительно сохраненного образа раздела жесткого диска с помощью интегрированной в BIOS утилиты. От использования традиционных утилит (вроде Acronis True Image) такой вариант отличается лишь тем, что для восстановления не требуется загружаться с CD. Однако его возможности и интерфейс, безусловно, скромнее: в частности, можно сохранить лишь один образ для восстановления.
Настройки
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | Точнее, на плате есть два контакта, которые надо замкнуть металлическим предметом — отверткой или перемычкой | |
| Из BIOS, основанного на версии 6.00PG от Award | Возможность отключения специфических функций процессора | + | K8 Cool’n’Quiet |
| Настройки таймингов памяти | + | 1T/2T Memory Timing, CAS Latency, RAS to CAS Delay, Row Precharge Time, Min RAS Active Time, RAS to RAS Delay, Write Recovery Time, Precharge Time, Row Cycle Time, TwTr Command Delay | |
| Выбор частоты работы памяти | + | 400, 533, 667, 800, 1066 МГц, реально задается множитель относительно частоты FSB | |
| Настройка работы шины HT | + | Частота: 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2600 МГц | |
| Изменение частоты графического ядра в чипсете | + | 200—2000 МГц с шагом 1 МГц | |
| Возможность задания частоты для периферийных шин | + | PCI-E = 100—200 МГц с шагом 1 МГц | |
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 200—500 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | от ×5, с 0,5x-шагом | |
| Изменение напряжения ядра процессора | + | 0,800—1,900 В с шагом 0,025 В | |
| Изменение напряжения памяти | + | 0,1—0,3 В с шагом 0,1 В (и аналогичная настройка для чипа памяти Side Port) | |
| Изменение напряжения чипсета | + | 0,1—0,3 В с шагом 0,1 В (две настройки: для северного и южного моста) | |
Использовалась версия BIOS F1, как последняя релизная на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.
Полный набор настроек, как обычно у плат Gigabyte, открывается по нажатию клавиш Ctrl+F1 в главном меню. Присутствует все необходимое для повышения как частот, так и напряжений, лишь диапазон регулировки напряжения памяти может оказаться маловат. Но, как показывают наши тестирования, зачастую подъем напряжения памяти для современных DDR2-модулей и не нужен, память и так отлично разгоняется, сказывается отлаженная за годы выпуска технология и современные техпроцессы.
Для пользователей 32-разрядных ОС, имеющих более 4 ГБ памяти, полезной окажется меню IGX Configuration и опция Frame Buffer Location, позволяющая использовать недоступную для ОС область памяти для размещения видеобуфера.
Разгон
Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.
| Тактовая частота, МГц | Частота FSB, МГц | Напряжение питания ядра (по данным системного мониторинга BIOS), В | Частота (множитель) шины HT, МГц | |
| Athlon 64 X2 4000+ (Windsor, 2,0 ГГц, TDP=89 Вт) | 3150 | 315 | 1,57 | 1260 (x4) |
Результат близкий к максимальному для нашего процессора, что мы уже «предвкушали», рассматривая стабилизатор питания. Для дорогой полноразмерной платы такой результат мы бы восприняли как должное, но в данном случае, это скорее приятная неожиданность. Есть и еще особенность, которая понравится любителям разгона, особенно тем, кто не практикует научный подход, а крутит все доступные настройки и потом пробует загрузить компьютер — при зависании плата не только автоматически загружается с настройками по умолчанию, но и предлагает пользователю восстановить тот набор параметров, при которых компьютер удачно загружался раньше.
Весьма удачным оказался и разгон интегрированной видеокарты, ядро без повышения напряжения взяло планку 950 МГц, что почти вдвое выше штатной частоты 500 МГц, а память заработала как DDR3-1333. Дополнительное охлаждение при этом не потребовалось, хотя радиатор стал заметно теплее, и мы бы все же рекомендовали, как минимум, обеспечить вентиляцию чипсетного радиатора от процессорного кулера, а если повышаются напряжения, это должно быть сделано обязательно.
Производительность
Конфигурация тестового стенда:
- Процессоры: AMD Athlon 64 X2 4000+
- Память: 2 модуля по 1 ГБ Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15)
- Видеокарта: ATI Radeon HD 3870, 512 МБ GDDR3
- Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
- БП: Chieftec CFT-560-A12C
- ОС: Windows XP SP2
Для выяснения эффекта от установки видеопамяти на плату, мы использовали результаты недавно протестированной MA78G-DS3H.
| Тест | интегрированная графика | внешняя графика | ||
| Gigabyte MA78G-DS3H | Gigabyte MA78GPM-DS2H | Gigabyte MA78G-DS3H | Gigabyte MA78GPM-DS2H | |
|---|---|---|---|---|
| Архивирование в WinRAR, мин:сек | 2:47 | 2:44 | 2:41 | 2:42 |
| Кодирование MPEG4 (DivX), мин:сек | 4:41 | 4:37 | 4:34 | 4:34 |
| Unreal Tournament 2004 (Low@640×480), fps | 55,1 | 55,4 | 58,0 | 57,9 |
| Unreal Tournament 2004 (High@1024×768), fps | 38,1 | 41,2 | 54,9 | 54,9 |
| Doom3 (Low@640×480), fps | 59,9 | 68,9 | 137,0 | 134,0 |
| Doom3 (High@1024×768), fps | 29,5 | 35,8 | 134,8 | 136,5 |
| FarCry (Low@640×480), fps | 137,6 | 132,4 | 155,7 | 147,9 |
| FarCry (High@1024×768), fps | 47,3 | 54,7 | 111,4 | 105,0 |
На первый взгляд, появление видеобуфера должно было бы сказаться на результатах вычислительных тестов в режиме с включенной интегрированной графикой (процессору не приходится отвлекаться на обновление буфера кадра в основной памяти), и небольшой положительный эффект, действительно, заметен. Хотя и надо подчеркнуть, что эта разница носит синтетический характер, ведь даже в наиболее чувствительных приложениях, вроде архиваторов и кодировщиков, разница составляет несколько процентов.
Что касается игровых тестов, то здесь результаты улучшаются более ощутимо, хотя и не стоит ожидать, что какой-то режим качества или разрешение, неиграбельные для платы без видеобуфера станут комфортными с его появлением. Во всяком случае, в штатном режиме. Просто чуть повысится комфорт в тех же самых режимах, что само по себе тоже приятно.
Однако пройти мимо разгонных возможностей интегрированной видеокарты в данном случае было бы некорректно, поскольку эта мера уже как раз и может обеспечить расширение комфортных игровых режимов. Для примера мы взяли Company of Heroes и S.T.A.L.K.E.R. и выбрали практически применимые в данном случае настройки качества (о настройках и уровне качества можно судить по скриншотам, по щелчку доступны изображения в исходном масштабе). Company of Heroes
 |  |  |
 |  |  |
 |  |  |
 |  |  |
А производительность была продемонстрирована следующая:
| Тест | штатная частота (500/1066 МГц) | разгон (950/1333 МГц) | ||
| average fps | min fps | average fps | min fps | |
| Company of Heroes (800×600), fps | 40,6 | 20,0 | 57,5 | 30,2 |
| Company of Heroes (1024×768), fps | 28,1 | 13,8 | 40,7 | 22,6 |
| S.T.A.L.K.E.R. (800×600), fps | 68,0 | 22,5 | 91,9 | 24,2 |
| S.T.A.L.K.E.R. (1024×768), fps | 46,0 | 18,2 | 63,2 | 18,2 |
Действительно, разгон оказался благодарным занятием в данном случае, и пользователь зачастую сможет выставить разрешение на ступень выше или существенно повысить настройки качества. Еще раз подчеркнем, что такой разгон достигнут без повышения напряжения питания и практически даже не обязательно было усиливать охлаждение чипсета.
Итог
Очевидно, успех модели MA78GM-S2H, с функциональностью, претендующей на универсальное применение, но тем не менее, имеющей формат microATX, сподвиг инженеров Gigabyte на еще более смелый эксперимент — сделать на основе упомянутой платы еще более оснащенную модель. И если реализация видеобуфера, вероятно, не очень сильно повышает себестоимость, то учитывая усиление стабилизатора напряжения, в целом, плата получилась дороже. Тем не менее, мы почти уверены, что пользователи не обойдут вниманием и эту модель, в оригинальности дизайна которой вряд ли кто усомнится.
Но вместе с тем, анализируя результаты тестов, получаем и ответ на вопрос: почему видеобуфер не получил повсеместного распространения на платах. Вероятно, производители решили не удорожать конструкцию, ведь увеличение производительности в штатном режиме нельзя назвать качественно большим, в то время как почти все платы на AMD 780G поддерживают разгон графического ядра, и заинтересованные в повышении 3D-производительности пользователи этим активно пользуются. Ну и само собою, сказывается тот факт, что характеристики конкурирующих чипсетов оказались слабее, так что AMD в этом сегменте может соревноваться только сама с собой, соответственно нет и особых стимулов у производителей плат выжимать весь потенциал чипсета любыми доступными средствами.
Однако, сказанное ни в коем случае не умаляет заслуг инженеров Gigabyte, решивших реализовать все возможности данного чипсета.
Эта модель на сайте производителя (русское зеркало)
| Видеокарта ATI Radeon HD 3870 предоставлена на тестирование компанией PowerColor |  |
