- Чипсет AMD 780G (северный мост AMD 780G и южный SB700)
Среди плат от компании Gigabyte на интегрированных чипсетах, выпущенных за последние годы, наиболее запоминающимися, пожалуй, являлись полноразмерные Gigabyte M55plus-S3G и Gigabyte MA69G-S3. Поэтому, с учетом привлекательности чипсета AMD 780G не только для офисных и «медиацентровых», но и для вполне универсальных, ПК, можно было предположить, что и на этот раз мы увидим от Gigabyte нечто подобное. Однако первая плата от Gigabyte на этом чипсете имеет формат microATX, а эстафету полноразмерных приняли на себя ASUS с M3A78-EH и M3A-H/HDMI, а также ECS с A780GM-A. Впрочем, Gigabyte тоже полна намерений удивить нас своей разработкой. Несмотря на размеры, набор периферийных интерфейсов на плате исчерпывающий, есть даже FireWire и eSATA. Кроме того, в BIOS есть широкий выбор разгонных настроек, включая даже возможность поднимать частоту графического ядра, причем диапазон этой настройки впечатляет — от 150 до 1100 МГц при штатной частоте 500 МГц. Давайте перейдем к непосредственному к знакомству с этой платой.

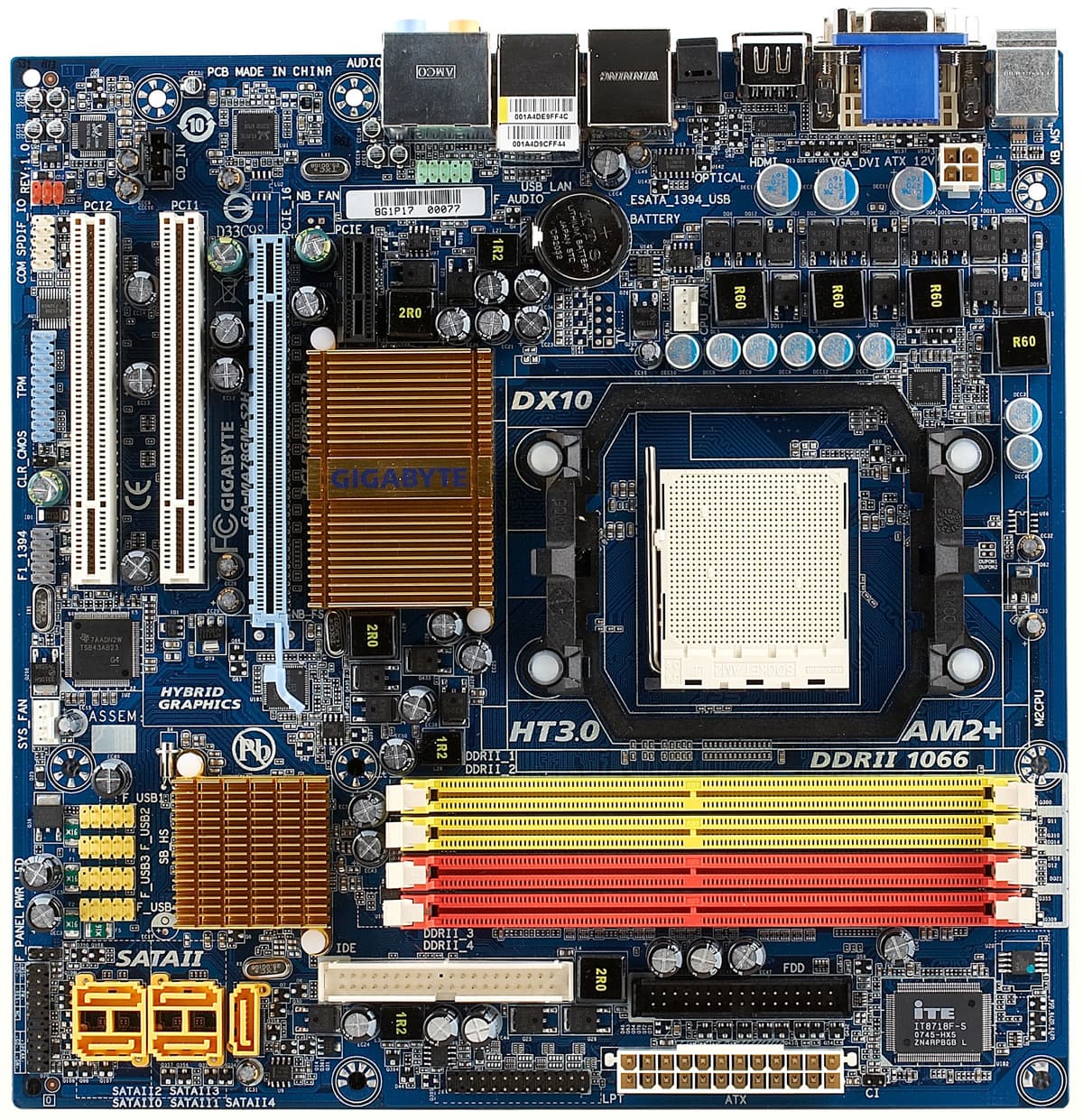

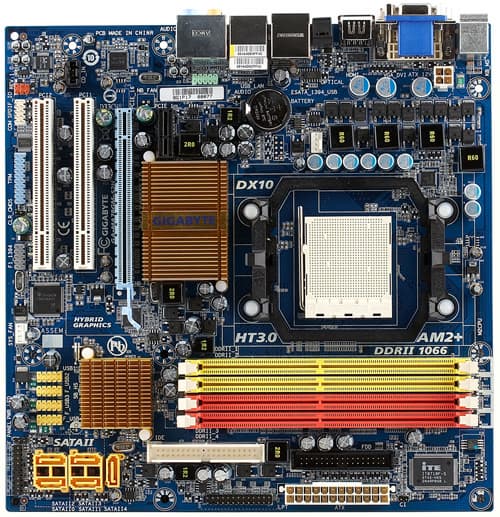

Дизайн достаточно рациональный, длинномерная видеокарта не перекроет разъемы SATA (лишь особо громоздкие карты, с трудом представляемые на такой плате, могут «ущемить в правах» крайний разъем), а разъемы питания и наиболее востребованные периферийные разъемы расположены вдоль краев платы. Если подключить предусмотренные опционально планки с дополнительными интерфейсами, к имеющимся на поверхности платы разъемам, плата окажется довольно сильно «опутана» проводами, впрочем, для компактных плат с богатой функциональностью это естественно. Наличие двух PCI-слотов мы, несомненно, приветствуем, однако и кое-какая периферия для PCI Express x1 уже начинает появляться, а на данной плате единственный такой порт может принять лишь короткую плату, не выходящую за габариты слота, поскольку радиатор северного моста находится вплотную к этому слоту и выступает чуть выше.

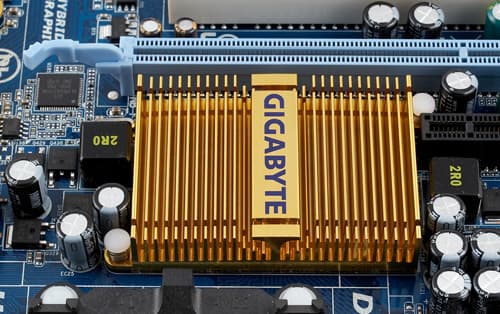

На первый взгляд, радиатор, с точки зрения оптимизации конструкции, следовало бы сделать еще выше (раз уж свойство низкопрофильности не используется для того, чтобы дать возможность установить над ним карту расширения). Но из-за близкого соседства со слотом для видеокарты, высокий радиатор мог бы помешать установке карт, имеющих радиаторы с обратной стороны. Как уже отмечалось, чипсет похвально экономичен и на штатных частотах такого радиатора вполне достаточно (хотя и греется он довольно сильно, но этого не следует бояться, при большей разнице температур — выше теплоотдача). Массивный радиатор был бы не лишним в разгоне, но разработчики microATX-плат всегда держат в уме ограниченный бюджет. Коль скоро, в данном случае, было решено порадовать пользователя богатой функциональностью, реализовав все возможности чипсета, а в придачу поставить еще и FireWire-контроллер, на чем-то неизбежно пришлось сэкономить.
Очевидным предметом экономии является и стабилизатор питания для процессора. У microATX-плат крайне редко можно встретить 5-канальные стабилизаторы (о большем количестве фаз речи и не идет, поскольку такие системы не только дороги, но и требуют много места на плате), другое дело, что для недорогих процессоров с TDP до 95 Вт включительно более чем достаточно и четырех фаз. Ведь еще несколько лет назад и 3 фазы считались достаточными, и стабилизаторам вообще уделялось меньше внимания, в частности, пожелать наличие полимерных конденсаторов на «мейнстримовых» платах едва ли кому пришло бы в голову, а сейчас это — норма.
Но поскольку, в отличие от Intel, компания AMD не ставит каких-либо ограничений для установки любых процессоров на платы с соответствующим процессорным разъемом (отсутствует зависимость от чипсетов, частоты FSB и прочего), поэтому поддержка тех или иных процессоров остается на усмотрение производителей системных плат. И у производителей, естественно, возникает соблазн заявить максимальный диапазон процессоров для всех плат, включая младшие модели в линейке.
Было бы наивно предполагать, что разработчик недорогой платы будет закладывать тройной запас прочности и обеспечивать «дуракоустойчивость», на случай, если кому-то придет в голову поставить топовый процессор и запереть плату в тесном корпусе. Модели выдерживающие и такие условия, разумеется, есть, оснащаются преобразователями питания с избыточным количеством фаз, системами охлаждения на тепловых трубках для чипсета и полевых транзисторов и прочими известными признаками, но и стоят они соответствующих денег (при этом по функциональности — в части поддержки FireWire или eSATA могут уступать данной плате).
Тем не менее, на наш взгляд, просто рассчитывать на здравый смысл пользователей недостаточно. Заявляя поддержку процессоров с TDP=125 Вт для такой платы, имело бы смысл прописать в инструкции: как именно следует организовать охлаждение платы и стабилизатора напряжения, чтобы не только обеспечить стабильную работу, но и длительный срок службы. И хотя вряд ли кто вообще решит поставить топовый процессор на данную плату, но и при разгоне тепловыделение растет. А разогнанный с повышением напряжения младший процессор вполне может выделять под нагрузкой больше, чем процессор на таком же ядре из верхушки модельного ряда, имеющий аналогичную частоту в качестве штатной. Забегая вперед, отметим, что для разгона эта плата очень неплохо подходит, а к вопросу как ее целесообразно охлаждать, мы также еще вернемся ниже.
Взглянем, тем не менее, на формальные характеристики стабилизатора. Он 4-канальный, применены по 3 полевых транзистора на канал, 8 конденсаторов по 820 мкФ и 3 — по 470 мкФ, конденсаторы фирменые твердотельные. Все катушки на плате имеют закрытую конструкцию, никаких посторонних шумов от платы во время тестирования зафиксировано не было. В линейке Gigabyte данная модель единственная на чипсете AMD 780G на данный момент, все предусмотренные дизайном элементы, установлены. Размер платы — 244×244 мм (microATX), крепление к корпусу 8 винтами, угол с SATA-разъемами повисает в воздухе.
Системный мониторинг (ITE IT8718F-S, по данным BIOS Setup)
- Напряжение процессора, памяти (1,8 В), +3,3 и +12 В;
- Частота вращения 2 вентиляторов;
- Температура процессора (встроенным датчиком процессора) и системная (встроенным датчиком платы);
- Smart FAN Control — полностью автоматическое управление частотой вращения (ручная настройка доступна через утилиту Easy Tune) процессорного и системного вентиляторов в зависимости от показаний соответствующего датчика. Поддерживается два режима — изменение питающего напряжения (подходит как для 3-контактных, так и 4-контактных) и более точное регулирование через контакт Power Management (требуется кулер с 4-контактным разъемом). В нашем тестировании частота вращения вентиляторов плавно регулировалась, температура процессора поддерживалась на 48 градусах, а системная — на 42.
Порты, коннекторы и разъемы на поверхности платы
- Процессорный сокет (Socket AM2+, заявлена поддержка всех процессоров Phenom, Athlon 64/X2/FX и Sempron, выпущенных для разъемов Socket AM2 и Socket AM2+, список протестированных на совместимость доступен на сайте);
- 4 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-400/533/667/800/1066, возможен двухканальный режим работы при симметричном заполнении слотов, список протестированных на совместимость доступен на сайте);
- 1 слот PCIEx16 2.0 для графического ускорителя;
- 1 слот PCIEx1 2.0;
- 2 слота PCI;
- Разъемы питания: стандартный ATX 2.2 (24 контакта) и 4-контактный ATX12V для питания процессора;
- Разъем FDD;
- Разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетный»;
- 5 разъемов SATA-II (Serial ATA II) на 5 устройств SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1;
- 4 разъема для подключения планок на 8 дополнительных портов USB;
- Разъем для подключения планки с дополнительным портом FireWire;
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
- Разъем для подключения планки с цифровым входом и выходом звукового сигнала S/PDIF-In/Out;
- Разъем для подключения LPT-порта;
- Разъем для подключения COM-порта;
- Разъем для подключения модуля TPM;
- Разъем для подключения датчика Chassis Intrusion;
- 2 разъема для подключения вентиляторов с возможностью контроля и автоматического управления частотой вращения, процессорный — четырехконтактный с обратной совместимостью с вентиляторами, имеющими трехконтактный разъем.
Задняя панель платы (слева направо, по блокам)
по ссылке — вид платы в 3/4 со стороны задней панели
- Разъемы PS/2 для подключения мыши и клавиатуры;
- VGA, DVI-D;
- HDMI;
- S/PDIF-Out (оптический);
- 2 порта USB, FireWire 400 (6-контактный), eSATA II;
- 2 порта USB, 1 RJ-45 (Gigabit Ethernet);
- 6 аналоговых аудиоразъемов (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In).
Комплект поставки
- Упаковка: небольшая коробка, общего дизайна для S-Series в узнаваемых светло-серых тонах;
- Документация: брошюра-инструкция (руководство пользователя) на английском языке;
- Кабели: 2 SATA (с очень удобными металлическими защелками), 1 ATA66, шлейф для подключения дисковода;
- Заглушка на заднюю панель платы для вывода соответствующих разъемов;
- Компакт-диск с драйверами, фирменными утилитами Gigabyte и пакетом Norton Internet Security 2005 (антивирус и брандмауэр).
Набор фирменных утилит включает стандартные инструменты для перепрошивки BIOS из Windows с возможностью поиска и закачки свежей версии с сайта производителя (@BIOS), Face-Wizard для смены загрузочной заставки, I-COOL для управления режимами энергосбережения, C.O.M. (Corporate Online Manager) для мониторинга системных параметров через LAN и программу EasyTune5 Pro для локального мониторинга системных параметров, «разгона» (выбор разгонных параметров меньше, чем у AMD OverDrive) и настройки режимов SmartFan (можно выбрать диапазон частоты вращения от 0 до 100% и соответствующую граничным значениям температуру).
Интегрированные контроллеры
- Звуковой, на базе «чипсетной» поддержки High Definition Audio и кодека Realtek ALC889A, с возможностью подключения аудиосистем 7.1, отдельным HDA-стереовыходом, доступным при подключении фронтальной панели и S/PDIF In/Out;
- SATA-II, на базе чипсета, с поддержкой 6 портов Serial ATA II, с возможностью объединения в RAID-массив уровней 0, 1 и 0+1 и поддержкой внешнего SATA-устройства;
- Сетевой, на базе PCIE-контроллера Realtek 8111C, с поддержкой скоростей 10/100/1000 Мбит/с;
- Контроллер FireWire 400, на базе микросхемы Texas Instruments TSB43AB23, с поддержкой 3 портов (на плате реализовано только два).
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.02, -0.05 | Отлично |
| Уровень шума, дБ (А): | -83.7 | Хорошо |
| Динамический диапазон, дБ (А): | 83.7 | Хорошо |
| Гармонические искажения, %: | 0.0059 | Очень хорошо |
| Гармонические искажения + шум, %: | -77.1 | Средне |
| Интермодуляционные искажения + шум, %: | 0.016 | Очень хорошо |
| Взаимопроникновение каналов, дБ: | -85.9 | Отлично |
| Интермодуляции на 10 кГц, %: | 0.016 | Очень хорошо |
Общая оценка: Очень хорошо (подробнее). Инженеры Gigabyte решили поставить наиболее совершенный аудиокодек, из имеющихся в линейке Realtek для системных плат, что достойно похвалы. Однако, как и следовало ожидать, объективные результаты получились чуть ниже по сравнению с реализацией этого же кодека на более дорогих платах, как, например, на Gigabyte MA790FX-DQ6, что особенно заметно в тестах уровня шума и динамического диапазона. Впрочем, для подключения платы к ресиверу домашнего кинотеатра логичнее воспользоваться цифровыми выходами (HDMI или S-PDIF). А в составе недорогого мультимедийного компьютера в комплекте с недорогими колонками или наушниками, уровень качества вполне достаточен.
Фирменные технологии и особенности
- Q-Flash — перепрошивка BIOS с помощью меню, вызываемого по нажатию F8 на стадии начальной загрузки (образ BIOS может храниться на дискете, флэш-накопителе или на жестком диске (но только на разделе, отформатированном в файловых системах FAT/FAT16/FAT32) при этом исключается необходимость загрузки ОС, которая может быть затруднена в случае повреждения загрузочного блока);
- Virtual Dual BIOS — загрузка резервного образа BIOS и возможность восстановления содержимого микросхемы, испорченного неудачной перепрошивкой;
- Xpress Recovery 2 — восстановление предварительно сохраненного образа раздела жесткого диска с помощью интегрированной в BIOS утилиты. От использования традиционных утилит (вроде Acronis True Image) такой вариант отличается лишь тем, что для восстановления не требуется загружаться с CD. Однако его возможности и интерфейс, безусловно, скромнее: в частности, можно сохранить лишь один образ для восстановления.
Настройки
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | Точнее, на плате есть два контакта, которые надо замкнуть металлическим предметом — отверткой или перемычкой | |
| Из BIOS, основанного на версии 6.00PG от Award | Возможность отключения специфических функций процессора | + | K8 Cool’n’Quiet Virtualization |
| Настройки таймингов памяти | + | 1T/2T Memory Timing, CAS Latency, RAS to CAS Delay, Row Precharge Time, Min RAS Active Time, RAS to RAS Delay, Write Recovery Time, Precharge Time, Row Cycle Time, TwTr Command Delay | |
| Выбор частоты работы памяти | + | 400, 533, 667, 800, 1066 МГц, реально задается множитель относительно частоты HTT | |
| Настройка работы шины HT | + | Частота: 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2600 МГц | |
| Изменение частоты графического ядра в чипсете | + | 150—1100 МГц с шагом 1 МГц | |
| Возможность задания частоты для периферийных шин | + | PCI-E = 100—200 МГц с шагом 1 МГц | |
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 200—500 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | от ×5, с 0,5x-шагом | |
| Изменение напряжения ядра процессора | + | 0,800—1,900 В с шагом 0,025 В | |
| Изменение напряжения памяти | + | 0,1—0,3 В с шагом 0,1 В | |
| Изменение напряжения чипсета | + | 0,1—0,3 В с шагом 0,1 В | |
Использовалась версия BIOS F3, как последняя релизная на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.
Полный набор настроек, как обычно у плат Gigabyte, открывается по нажатию клавиш Ctrl+F1 в главном меню. Ситуация с разгонными настройками очень достойная, присутствует все необходимое для повышения как частот, так и напряжений, лишь диапазон регулировки напряжения памяти в некоторых случаях может оказаться маловат. Обращает на себя внимание возможность подъема частоты графического ядра в чипсете, о чем мы подробно поговорим ниже. Для пользователей 32-разрядных ОС, имеющих более 4 ГБ памяти, полезной окажется меню IGX Configuration и опция Frame Buffer Location, позволяющая использовать недоступную для ОС область памяти для размещения видеобуфера.

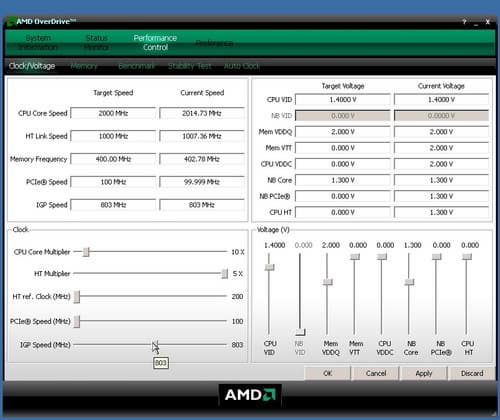

Для плат на чипсете AMD 780 предусмотрена поддержка настройки и разгона с помощью утилиты AMD OverDrive в полном объеме, аналогично платам на 790X и 790FX. Разумеется, какие-то редкие настройки, в основном связанных с регулировкой напряжений, могут оказаться неактивными (поскольку соответствующая аппаратная поддержка может отсутствовать на платах), но, например, диапазон регулировки напряжения северного моста оказался гораздо шире, чем в BIOS. Приятно, что в 2.00.17 версии появилась возможность регулировать частоту графического ядра (интересно, будет ли она активна на платах которые, в отличие от этой, не имеют соответствующего пункта в BIOS).
Разгон
Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.
| Тактовая частота, МГц | Частота FSB, МГц | Напряжение питания ядра (по данным системного мониторинга BIOS), В | Частота (множитель) шины HT, МГц | |
| Athlon 64 X2 4000+ (Windsor, 2,0 ГГц, TDP=89 Вт) | 3008 | 300,8 | 1,52 | 1203 (x4) |
| Athlon X2 4850e (Brisbane, 2,5 ГГц, TDP=45 Вт) | 3070 | 245,6 | 1,33 | 1228,2 (x4) |
Отличный результат, и, надо особо отметить, что в случае с процессором на 90 нм ядре Windsor мы превысили частоту Athlon 64 FX-62, имеющего TDP=125 Вт, напряжение также было умеренно повышенным. При этом никаких замечаний к стабильности работы не обнаружилось (хотя полевые транзисторы и катушки нагрелись до обжигающего состояния при нагрузочном тестировании в открытом стенде и при отсутствии какого-либо дополнительного обдува).
Вероятно, достаточно установить плату в корпус, имеющий вентилятор на задней стенке напротив стабилизатора питания на плате (что довольно распространено), чтобы эксплуатировать плату с процессором, разогнанным таким образом. Но если компьютер предполагается длительно гонять под нагрузкой, да и просто для повышения запаса прочности, мы бы рекомендовали наклеить на транзисторы в цепи питания процессора любые подходящие радиаторы, а если также планируется разгон графического ядра, поставить дополнительный вентилятор, обдувающий плату. Если собирается новый компьютер, идеально при выборе корпуса присмотреть модель с решеткой для крепления вентилятора в боковой стенке, так чтобы она находилась напротив верхней четверти платы. Поскольку тепловыделение как чипсета, так и стабилизатора невысоко, даже слабый поток воздуха приводит к резкому снижению температуры (то есть для обдува вполне подойдут вентиляторы, работающие на низких оборотах).
Мы также воспользовались возможностью протестировать энергоэкономичную модель на 65 нм ядре Brisbane, как и следовало ожидать, частотный порог таких процессоров в разгоне не превышает возможностей процессоров со стандартным потреблением (находится в районе 3—3,2 ГГц), но в части тепловыделения прогресс впечатляет. Во всяком случае, на максимальной частоте, достигнутой в нашем случае, вентилятор продолжал работать с той же бесшумной скоростью и нагрев по данным мониторинга системной платы увеличился лишь на 2 градуса.
Если оставить значение по умолчанию в пункте выбора множителя для HT-шины, плата автоматически снижает множитель, когда в разгоне достигается частота выше 1500 МГц (проверено в случае с процессорами Athlon со штатной частотой HT=1000 МГц), что также очень удобно. Разумеется, сделать это вручную, при необходимости, нетрудно, но всегда приятно, когда разработчики вводят такого рода вспомогательные опции, очень полезные для новичков. Исправно действует и функция автоматического восстановления частоты по умолчанию при переразгоне. Иными словами, плата неплохо подходит даже для серьезных разгонных экспериментов. Но надо отдавать себе отчет в том, что это недорогая плата, к тому же разработчики и так достаточно много включили в себестоимость (тот же FireWire-контроллер), поэтому желающие испытывать ее в предельных режимах должны быть готовы предпринять адекватные меры и позаботиться о вентиляции. Тем, кто хочет лишь разгонять, не заботясь о вентиляции, можно порекомендовать: в первую очередь, конечно не разгонять, но если уж очень хочется, лучше выбрать плату, как минимум, с 5-канальным стабилизатором и радиатором на полевых транзисторах, такая плата продержится в корпусе с плохой вентиляцией дольше... чем, например, установленный в этот же корпус жесткий диск.
Производительность
Конфигурация тестового стенда:
- Процессоры: AMD Athlon 64 X2 4000+
- Память: 2 модуля по 1 ГБ Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15)
- Видеокарта: ATI Radeon X1900 XTX, 512 МБ GDDR3
- Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
- БП: Chieftec CFT-560-A12C
- ОС: Windows XP SP2
Для начала мы провели стандартное сравнительное тестирование с единственной, ранее протестированной платой на данном чипсете, а заодно проверили — насколько изменилась производительность при переходе от Catalyst 8.1 к 8.3
| Тест | интегрированная графика | внешняя графика | |||
| ECS A780GM-A | Gigabyte MA78GM-S2H (Catalyst 8.1) | Gigabyte MA78GM-S2H (Catalyst 8.3) | ECS A780GM-A | Gigabyte MA78GM-S2H | |
|---|---|---|---|---|---|
| Архивирование в 7-Zip, мин:сек | 6:55 | 6:47 | 6:42 | 6:43 | 6:40 |
| Кодирование MPEG4 (XviD), мин:сек | 6:11 | 6:06 | 6:04 | 6:06 | 6:04 |
| Unreal Tournament 2004 (Medium@800×600), fps | 46,5 | 46,3 | 46,9 | 56,2 | 56,9 |
| Unreal Tournament 2004 (High@1024×768), fps | 37,5 | 37,5 | 38,0 | 56,4 | 57,0 |
| Unreal Tournament 2004 (Highest@1600×1200), fps | 17,7 | 17,7 | 17,7 | 55,8 | 56,0 |
| FarCry (Medium@800×600), fps | 69,1 | 69,1 | 70,0 | 125,0 | 121,7 |
| FarCry (High@1024×768), fps | 47,4 | 47,3 | 48,1 | 127,1 | 121,6 |
| FarCry (Highest@1600×1200), fps | 21,2 | 21,2 | 21,1 | 125,3 | 121,0 |
| DOOM III (Medium@800×600), fps | 42,1 | 42,3 | 43,1 | 133,6 | 132,7 |
| DOOM III (High@1024×768), fps | 29,2 | 29,2 | 29,8 | 133,1 | 132,0 |
| DOOM III (Highest@1600×1200), fps | 13,7 | 13,7 | 13,8 | 107,7 | 108,7 |
Отличия в производительности минимальны, лишь в вычислительных тестах, при использовании интегрированного ядра, можно отметить, что плата Gigabyte выставляет второстепенные тайминги более рациональным образом, чем ECS. С переходом на Catalyst 8.3 взаимодействие графического ядра с памятью становится еще чуть более экономным, в остальном никаких видимых отличий не обнаружилось.

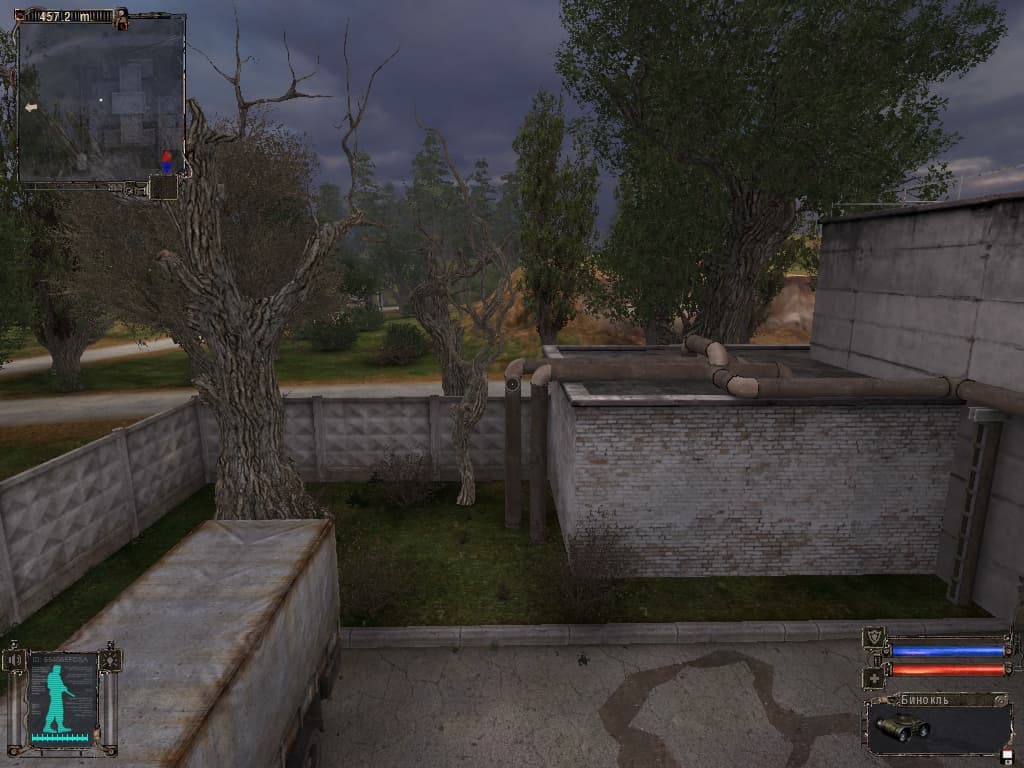

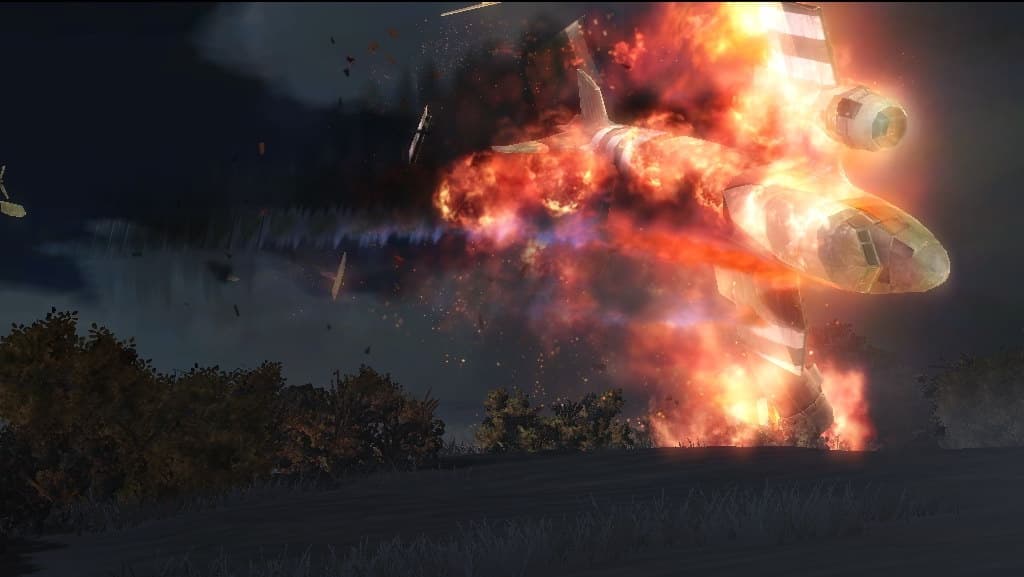

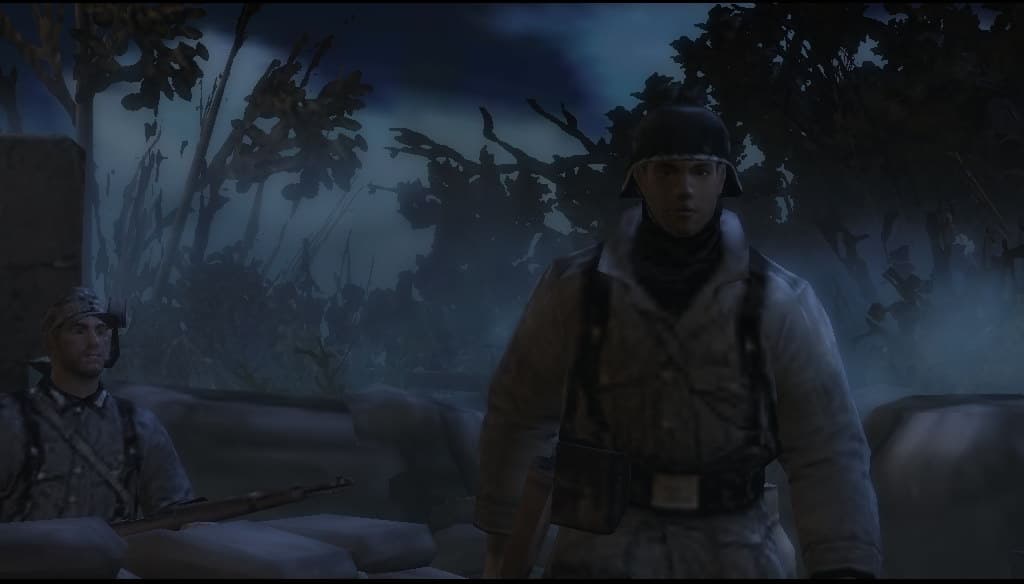

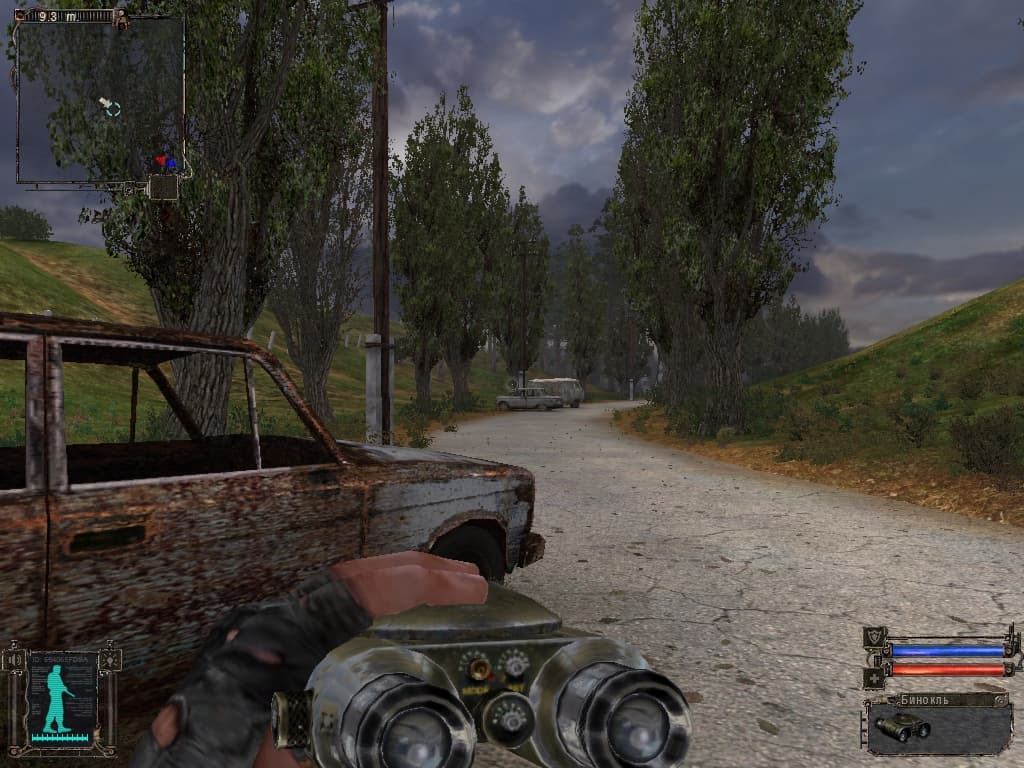

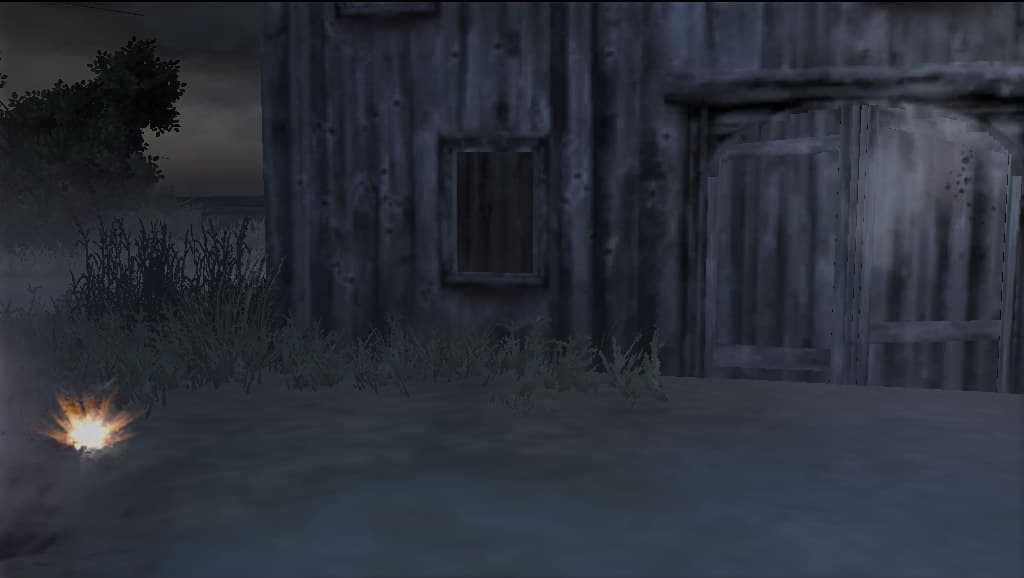

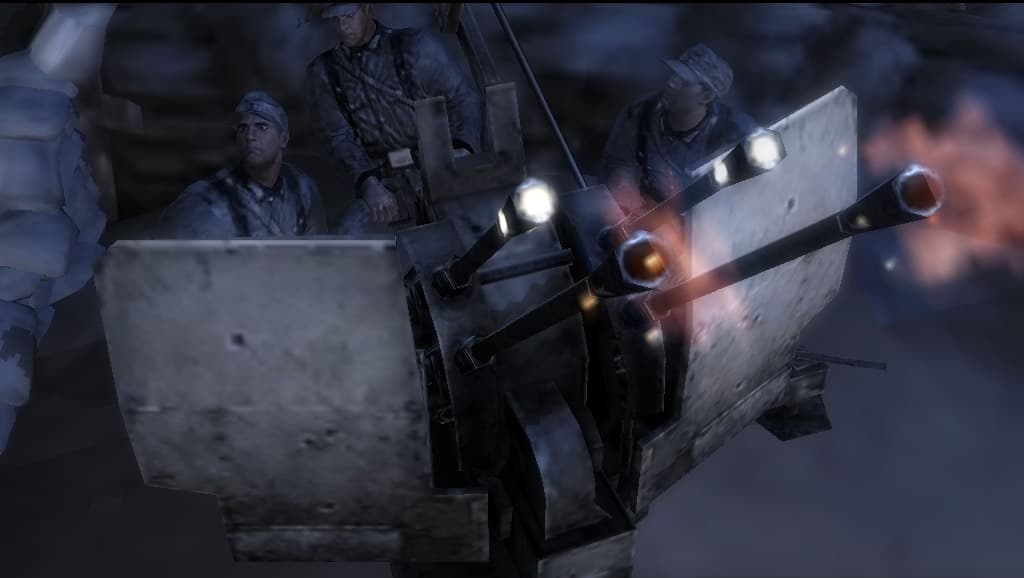

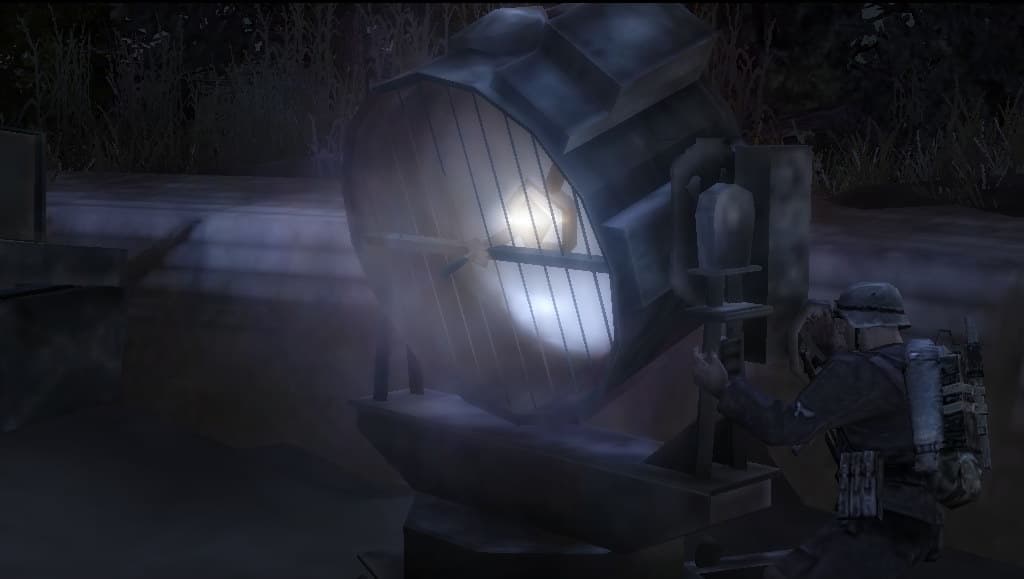

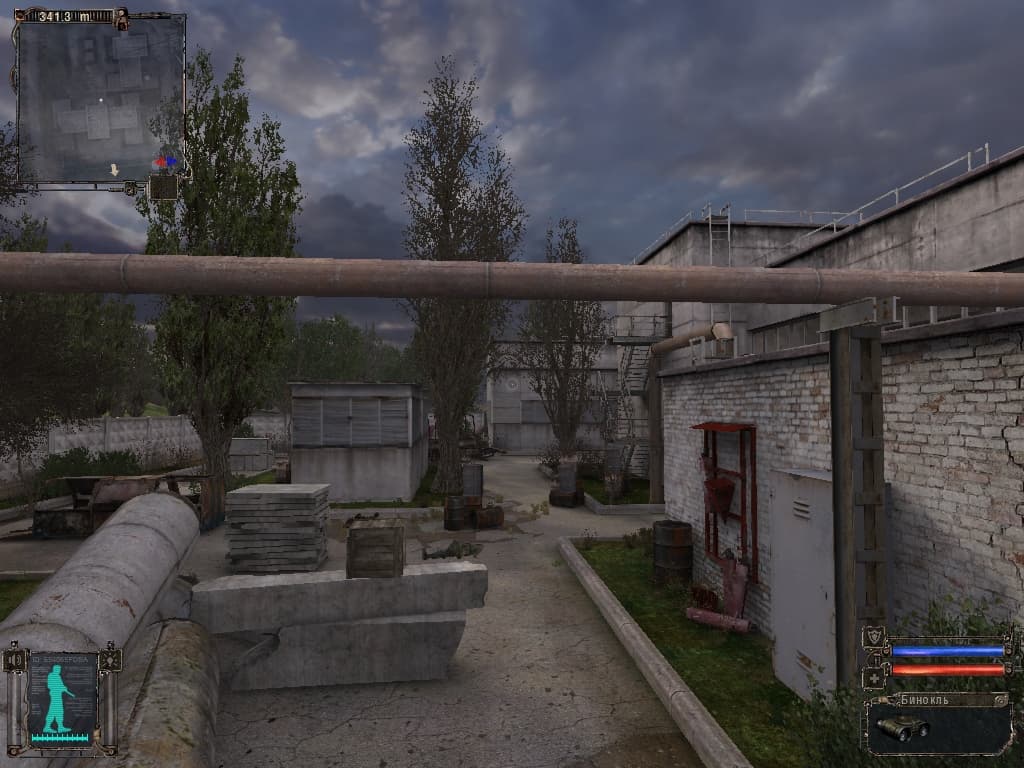

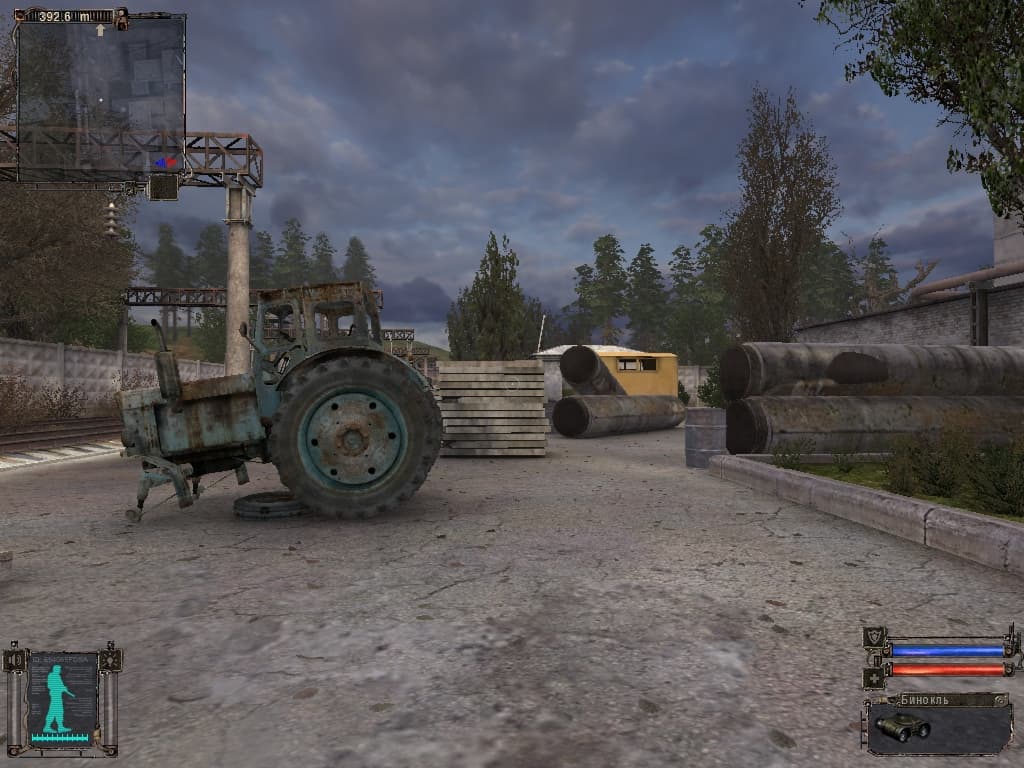

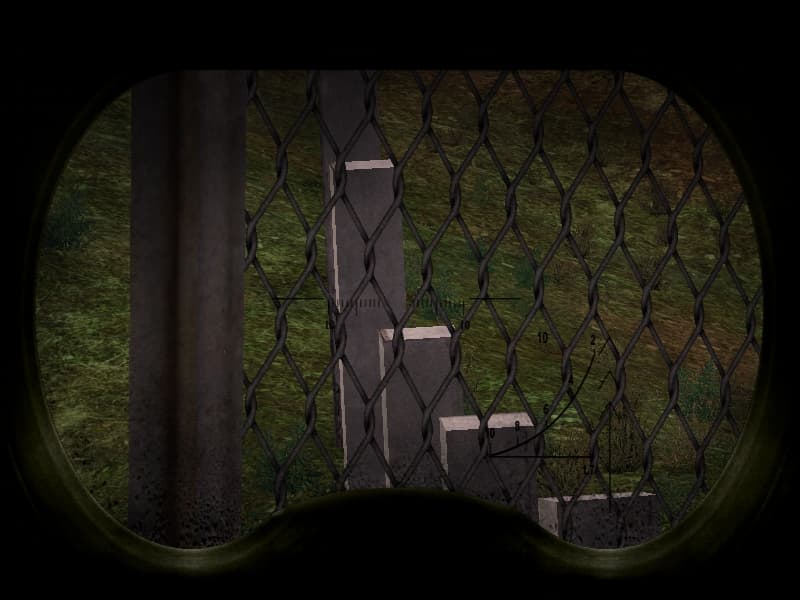

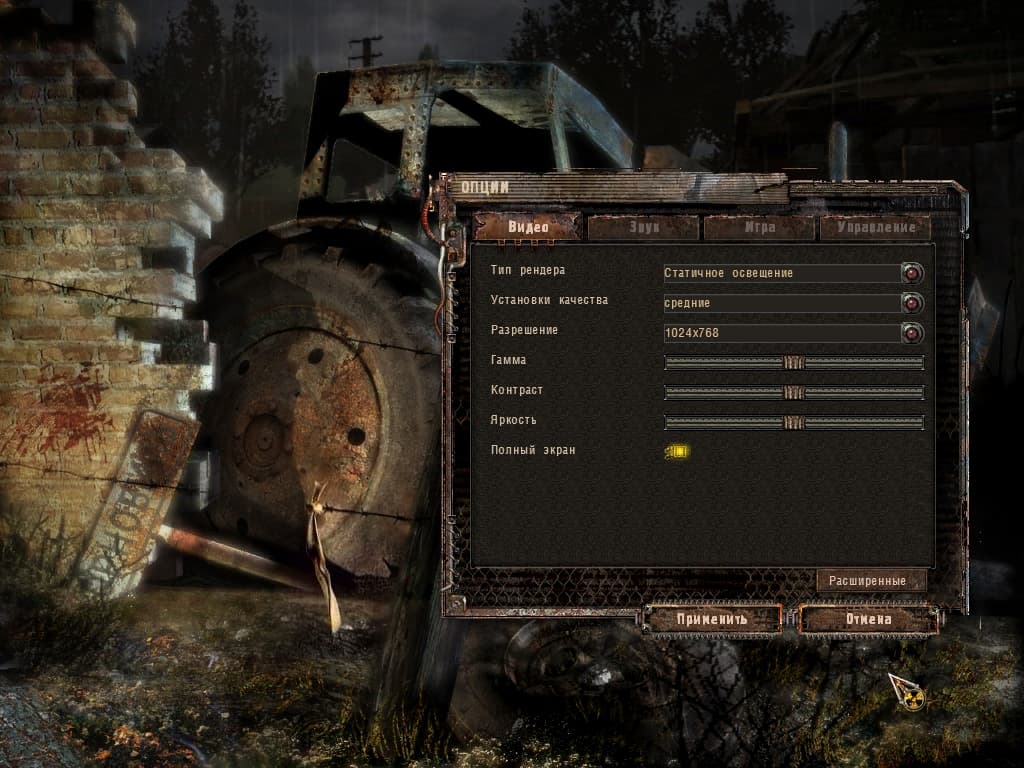

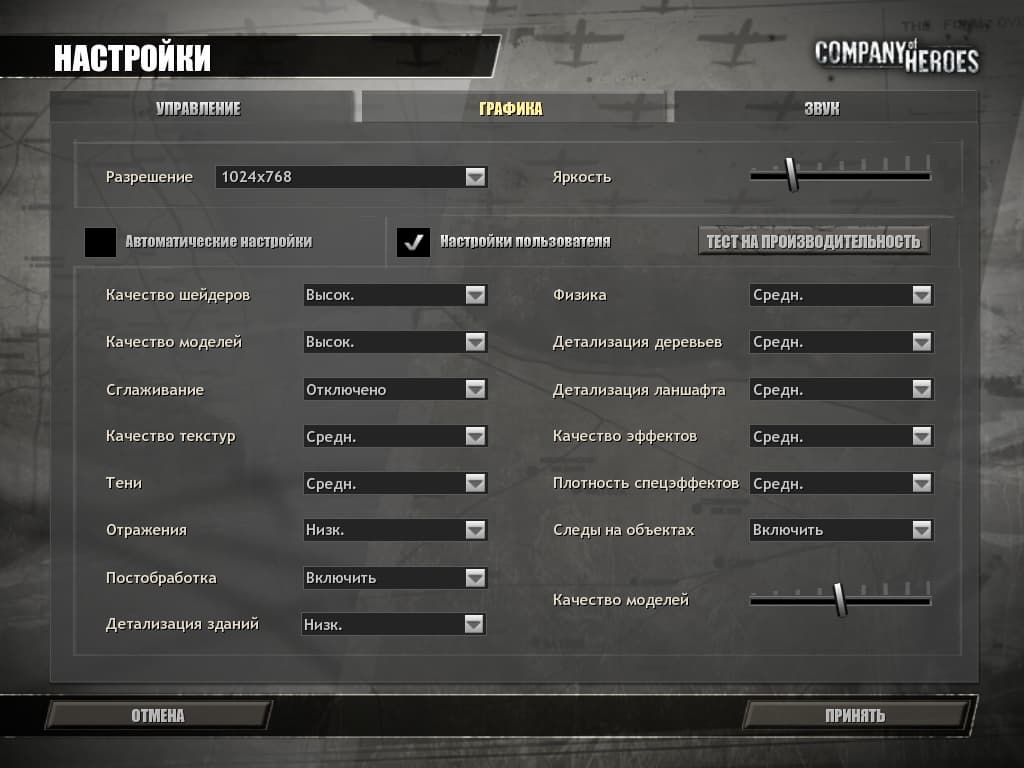

Но, давайте, посмотрим, как показывает себя графическое ядро в разгоне, а заодно оценим производительность в более современных играх. Для примера мы взяли Company of Heroes и S.T.A.L.K.E.R., причем не стали искусственно занижать настройки качества, а равно и устанавливать все на максимум, как в тестированиях видеокарт. В Company of Heroes мы выбрали средние настройки, а в S.T.A.L.K.E.R. позволили игре самостоятельно оценить производительность компьютера и выбрать настройки. Вполне возможно, что потратив какое-то время на эксперименты, пользователь сможет еще повысить качество, не проиграв в производительности (понизить какие-то настройки, с его субъективной точки зрения, не так заметно влияющие на качество, и подняв за счет этого другие настройки). О получившемся в нашем тестировании уровне качества можно судить по скриншотам. По щелчку доступны изображения в исходном масштабе. Company of Heroes
 |  |  |
 |  |  |
 |  |  |
 |  |  |
А производительность была продемонстрирована следующая:
| Тест | штатная частота (500 МГц) | разгон (680 МГц) | ||
| average fps | min fps | average fps | min fps | |
| Company of Heroes (800×600), fps | 37,9 | 23,6 | 45,5 | 28,5 |
| Company of Heroes (1024×768), fps | 24,4 | 13,7 | 29,1 | 19,1 |
| S.T.A.L.K.E.R. (800×600), fps | 62,1 | 19,6 | 70,7 | 20,7 |
| S.T.A.L.K.E.R. (1024×768), fps | 41,7 | 12,6 | 47,5 | 14,7 |
Доставшийся нам экземпляр платы, позволял загрузить Windows и при 800 МГц на графическом ядре, но в играх максимальной устойчивой частотой оказались 720 МГц, при этом требовалось повысить на 0,2 В напряжение северного моста, полностью стабильной частотой при стандартном напряжении и отсутствии дополнительного охлаждения оказались 680 МГц, именно на такой частоте мы и тестировали. Надо отметить, что достигнутая частота, судя по отчетам коллег, далеко не предельная для плат на этом чипсете, есть примеры стабильного разгона (позволившего прогнать тесты) до 800 МГц и более. Как всегда любой разгон это — лотерея.
Между тем даже такой разгон позволяет на 12—20% поднять среднюю частоту кадров. Что касается общих впечатлений от тестирования, то они необычные. Просто не ожидаешь от графического ядра, «прилагаемого» к плате и прикрытого столь маленьким радиатором, подобных навыков в деле «ворочания» шейдерами.
Итог
Компании Gigabyte, судя по всему, удалось поместить на плату в формате microATX максимальную функциональность. Ее вполне можно рекомендовать как для сборки медиацентра, так и просто недорогого домашнего ПК с перспективой дальнейшего расширения за счет установки видеокарты (по мере необходимости и прогрессирования интереса к играм, например). Разумеется, существенную роль в положительное впечатление о плате внес чипсет, но мы решили, что награда за оригинальный дизайн данной платой вполне заслужена. Ведь не всегда оригинальность в деле разработки системных плат должна проявляться в особых изгибах тепловых трубок у плат на дорогих чипсетах, рациональные вещи тоже надо поощрять.
Мы тем временем продолжаем исследования новых интегрированных чипсетов и на примере следующей платы рассмотрим в действии Hybrid CrossFire.
Эта модель на сайте производителя (русское зеркало)
