- Чипсет NVIDIA GeForce 6100 (применен северный мост GeForce 6100 и южный nForce 430)
Очень часто приходится слышать от пользователей, не интересующихся играми (либо собирающих рабочий компьютер, намеренно лишенный отвлекающих внимание и дорогостоящих излишеств), что они с удовольствием приобрели бы плату с интегрированной видеоподдержкой, но возможности по расширению, предусматриваемые форматом Micro-ATX, в котором выпускается абсолютное большинство таких моделей, их не устраивают. Наиболее частая причина, называемая в качестве неприемлемого ограничения — нехватка PCI-слотов, больше двух на современных компактных платах встречаются, действительно, не часто.
Компания Gigabyte решила позаботиться об упомянутой категории пользователей и выпустила модель, не уступающую, а местами и превосходящую недорогие платы на дискретных чипсетах в части расширяемости и «серьезности» исполнения (что особенно заметно по конструкции стабилизатора напряжения). Но при этом имеющую оригинальный чипсет, сочетающий «младшее» графическое ядро GeForce 6100 и «старший» южный мост nForce 430, который мы привыкли встречать на платах с GeForce 6150. Что же, очень приятно, когда, взяв в руки очередную плату, не приходится ломать голову, гадая, на кого она рассчитана, в данном случае позиция очевидна.

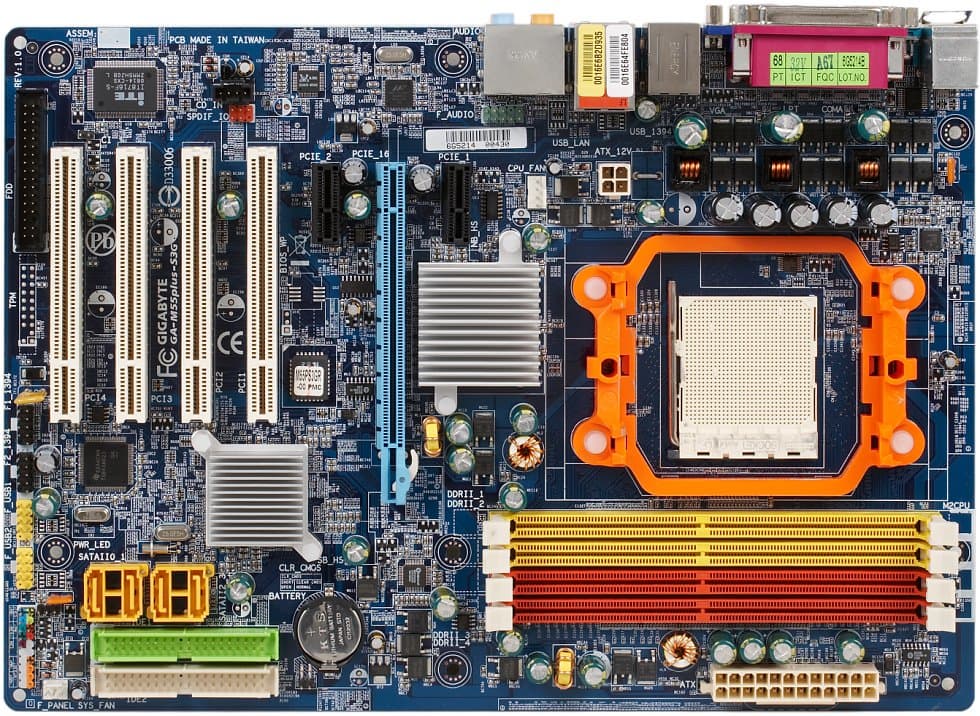

Дизайн платы весьма удачный, разъемы для подключения накопителей и планок с периферийными портами расположены вдоль краев платы, свободный доступ к ним обеспечивается и после установки платы в корпус. Обращает на себя внимание безупречная компоновка «обвязки» вокруг графического порта, компоненты платы не мешают установке даже наиболее крупногабаритных видеокарт. Сам графический порт тоже можно положительно отметить с весьма неожиданной стороны. Перед нами редкий случай, когда «хвостовой» фиксатор видеокарты, действительно, удобный и представляет собой подпружиненный рычажок, доступ к которому всегда свободен, вне зависимости от того насколько громоздкую систему охлаждения имеет видеокарта. Отметим также, что с некоей малопонятной, но несомненно благой целью, у новых плат, VGA-порт на задней панели защищен пластмассовым колпачком.
Охлаждение чипсета, на первый взгляд, не поражает воображение. Так и есть, решение минималистичное, два компактных радиатора справляются со своей задачей (плата отработала в наших тестах без замечаний), но греются весьма чувствительно, и в тесном корпусе такую плату лучше не содержать. Впрочем, намеренно выбирая полноразмерную плату, логично подобрать для нее и просторный корпус.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 4 полевых транзистора на канал, 5 конденсаторов по 3300 мкФ от Rubycon и 3 по 1500 мкФ от Sanyo, стабилизатор напряжения питания памяти усилен применением индуктивных элементов и укомплектован конденсаторами от Sanyo. Похвалы заслуживает и внушительное общее количество полевых транзисторов и, конечно же, выбор поставщиков конденсаторов. На плате имеется разводка для разъема TPM, пока еще крайне редко встречающегося в распаянном виде. Модельный ряд Gigabyte включает две модели на чипсете GeForce 6100 + nForce 430, помимо рассматриваемой, существует M51GM-S2G, но поскольку она выполнена в стандартном для «интегрированных» плат формате Micro-ATX, разводка ее отлична от рассматриваемой нами платы. Размер платы — 305×213 мм («укороченный» ATX), крепление к корпусу 7 винтами, два угла «повисают» в воздухе, однако, их можно зафиксировать от прогиба с помощью распорных «грибков» через имеющиеся отверстия.
Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup)
- Напряжение процессорного ядра, память (1,8 В), +3,3, +12 В (только индикация корректности величины);
- Частота вращения 2 вентиляторов;
- Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
- Smart Fan — режим полностью автоматического управления частотой вращения процессорного и системного вентиляторов. Схема управления предусматривает плавное увеличение и снижение оборотов, максимальная частота вращения достигается при температуре 55—60 градусов. Для процессорного кулера предусмотрена совместимость как с 3-ех, так и 4-контактными разъемами.
Порты, коннекторы и разъемы на поверхности платы
- Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема)
- 4 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-400/533/667/800, двухканальный режим работы);
- 1 слот PCIEx16 для видеоускорителя;
- 2 слота PCIEx1;
- 4 слота PCI;
- Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора;
- Разъем FDD;
- 2 разъема IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетные»;
- 4 разъема SATA-II (Serial ATA II) на 4 устройства SATA300, «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1 и 5;
- 2 разъема для подключения планок на 4 дополнительных порта USB;
- 2 разъема для подключения планок на 2 дополнительных порта FireWire (IEEE1394a);
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
- Разъем для подключения входа и выхода S/PDIF-In/Out;
- Разъем для подключения датчика вскрытия корпуса;
- 2 разъема для подключения вентиляторов, с возможностью контроля количества оборотов, а для процессорного также доступно «интеллектуальное» управление частотой вращения из BIOS.

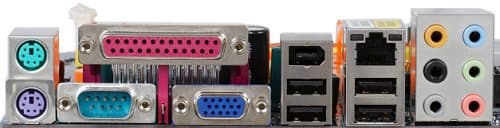

Задняя панель платы (слева направо, по блокам)

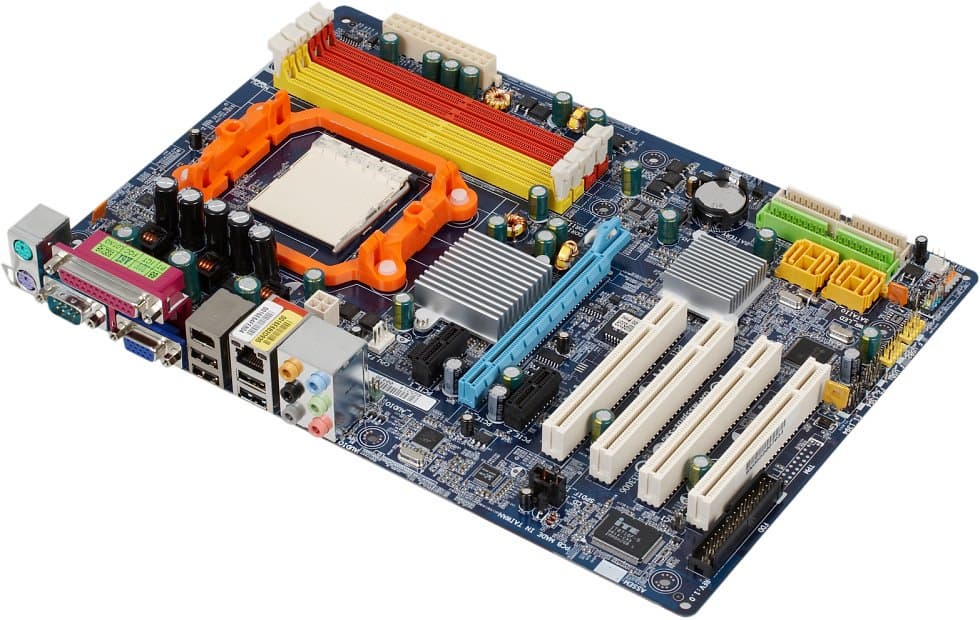

по ссылке — вид платы в 3/4 со стороны задней панели
- Разъемы PS/2 для подключения мыши и клавиатуры;
- 1 COM, 1 VGA, 1 LPT;
- 2 порта USB и 1 FireWire (6-контактный IEEE1394a);
- 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
- 6 аналоговых аудиоразъемов (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In).
Комплект поставки
- Упаковка: коробка в стиле общего дизайна для S-серии, меньшего по сравнению с дорогими моделями размера;
- Документация: брошюра-руководство и многоязычный плакат с инструкциями по сборке, в том числе, и на русском языке;
- 2 кабеля SATA, 1 ATA66 и шлейф для подключения дисковода;
- Заглушка на заднюю панель платы для вывода соответствующих разъемов;
- Компакт-диск с драйверами и фирменными утилитами Gigabyte. Набор фирменных утилит включает стандартные инструменты для перепрошивки BIOS из Windows с возможностью поиска и закачки последней версии с сайта производителя (@BIOS), Web-ориентированную программу C.O.M. (Corporate Online Manager) для удаленного мониторинга конфигурации компьютера и программу EasyTune5 для мониторинга системных параметров, «разгона» (доступно изменение частоты и множителя процессора, множителя для памяти, частоты шины PCI-Express и напряжения питания процессора, памяти и южного моста чипсета, но в меньших пределах, нежели доступно из BIOS) и настройки режимов SmartFan (можно выбрать диапазон частоты вращения от 0 до 100 % и соответствующую граничным значениям температуру). Также в комплекте имеется пакет Norton Internet Security 2006 для защиты от вирусов и сетевых атак.
Интегрированные контроллеры
- Звуковой, на базе «чипсетной» поддержки HD Audio и кодека Realtek ALC883, с возможностью подключения аудиосистем 7.1, разъемами для подключения фронтальных аудиовходов/выходов, S/PDIF-In/Out и CD-In;
- Сетевой Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе чипсета (с поддержкой аппаратного брандмауэра и собственным высокоскоростным интерфейсом) и PHY-контроллера Marvell 88E1116-MNC1;
- FireWire, на базе микросхемы Texas Instruments TSB43AB23 с поддержкой 3 портов FireWire (IEEE 1394a).
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.15, -0.29 | Хорошо |
| Уровень шума, дБ (А): | -80.8 | Хорошо |
| Динамический диапазон, дБ (А): | 80.7 | Хорошо |
| Гармонические искажения, %: | 0.0071 | Очень хорошо |
| Интермодуляционные искажения + шум, %: | 0.080 | Хорошо |
| Взаимопроникновение каналов, дБ: | -84.3 | Очень хорошо |
| Интермодуляции на 10 кГц, %: | 0.026 | Хорошо |
Общая оценка: Хорошо (подробнее). Интегрированная звуковая поддержка на данной плате не выделяется на фоне современного уровня моделей с HD-Audio кодеками ни в лучшую, ни в худшую сторону.
Фирменные технологии и особенности
- Q-Flash — перепрошивка BIOS с помощью меню, вызываемого по нажатию F8 на стадии начальной загрузки (требуется образ BIOS на дискете, при этом исключается необходимость загрузки ОС, которая может быть затруднена в случае повреждения загрузочного блока);
- Xpress Recovery 2 — восстановление предварительно сохраненного образа раздела жесткого диска с помощью интегрированной в BIOS утилиты. От использования традиционных утилит (вроде Acronis True Image) такой вариант отличается лишь тем, что для восстановления не требуется загружаться с CD. Однако его возможности и интерфейс, безусловно, скромнее: в частности, можно сохранить лишь один образ для восстановления. Не совместим с образами дисков, созданных первой версией утилиты.
Настройки
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | Точнее, на плате есть два контакта, которые надо замкнуть металлическим предметом — например, отверткой или перемычкой (если есть собственная) | |
| Из BIOS, основанного на Award BIOS v6.00PG | Возможность отключения специфических функций процессора | - | |
| Настройки таймингов памяти | + | 1T/2T Memory Timing, CAS Latency, Write-To-Read Time, Write Recovery Time, Recharge Time, Row Cycle Time, RAS to CAS Delay, RAS To RAS Delay, Row Precharge Time, Min RAS Active Time | |
| Выбор частоты работы памяти | + | Auto, 400, 533, 667, 800 МГц (реально задается множитель относительно частоты HTT) | |
| Настройка работы шин HT | + | Для шины от северного до южного моста, множитель (1x—5x с целым шагом) и разрядность (8 или 16 бит) | |
| Возможность задания частоты для периферийных шин | + | PCIE = 100—200 МГц с шагом 1 МГц и дополнительное увеличение частоты графического порта на 1—50% с шагом 1% | |
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 200—500 МГц с шагом 2 МГц | |
| Изменение коэффициента умножения процессора | + | от x5, с целым шагом | |
| Изменение напряжения ядра процессора | + | 0,800—1,550 В с шагом 0,050 В | |
| Изменение напряжения шины HT между процессором и северным мостом | + | +0,1, +0,2 В | |
| Изменение напряжения памяти | + | 1,85—2,45 В с шагом 0,15 В | |
| Изменение напряжения чипсета | + | +2—+16% с шагом 2% (отдельно для северного и южного моста) | |
Использовалась F5-версия BIOS от 11.08.06, как последняя релизная. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.
Плата на отлично справилась с автоматическим определением штатных таймингов по информации SPD, в том числе, по умолчанию работала с таймингом «1T». Желая проверить это применительно к вашему случаю, учтите, что полный набор настроек, как обычно у Gigabyte, доступен по нажатию Ctrl + F1 в главном меню BIOS. Великолепие разгонных возможностей (никакой иронии, по меркам плат на интегрированных чипсетах, действительно, ситуация просто образцово-показательная) не распространяется лишь на регулировку напряжения ядра процессора. Реально доступно лишь снижение относительно номинального значения. Однако если вы планируете выжать максимум из платформы в целом, при сохранении штатного напряжения процессора, плата содержит достаточный набор регулировок, в особенности удивляет широкий диапазон регулировки напряжения для памяти.
Производительность
Конфигурация тестовых стендов:
- Процессор: AMD Athlon 64 X2 4000+
- Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-1T)
- Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
- Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
- БП: Chieftec CFT-560-A12C
- ОС: Windows XP SP2
Для сравнения была взята единственная, ранее протестированная, плата для платформы Socket AM2 на чипсете GeForce 6100 — Foxconn 6100M2MA-RS2H
| Тест | интегрированная графика | внешняя графика | ||
| Foxconn 6100M2MA | Gigabyte M55plus-S3G | Foxconn 6100M2MA | Gigabyte M55plus-S3G | |
|---|---|---|---|---|
| Архивирование в 7-Zip, мин:сек | 6:48 | 6:38 | 6:45 | 6:39 |
| Кодирование MPEG4 (XviD), мин:сек | 6:08 | 6:02 | 6:05 | 6:02 |
| Unreal Tournament 2004 (Low@640×480), fps | 44,4 | 46,1 | 76,7 | 78,3 |
| Unreal Tournament 2004 (High@1024×768), fps | 20,3 | 21,6 | 72,6 | 74,1 |
| FarCry (Medium@800×600), fps | 30,8 | 30,7 | 126,5 | 130,0 |
| DOOM III (Medium@800×600), fps | 12,9 | 13,7 | 133,0 | 138,8 |
Очень любопытный результат! Мы имеем редкую возможность отметить реальную разницу в производительности при сравнении двух плат для платформы AMD64. Модель от Gigabyte работает с памятью при более агрессивных «второстепенных» таймингах, кроме того, у нее практически отсутствует «проседание» скорости обращения к памяти при использовании интегрированного видеоядра. Погрешность измерения в данном случае исключена, измерения проводились несколько раз.
Выводы
Достойная внимания своей целевой аудитории плата — высококачественные «навесные» элементы, наличие 4 PCI-слотов, использование старшей модели южного моста (nForce 430), наконец, отличная производительность, в том числе, при использовании интегрированного ядра.
Эта модель на сайте производителя (русское зеркало)
