- Чипсет AMD 690G (использован северный мост AMD 690G и южный SB600)
Компания ECS, выпустившая на базе предыдущего интегрированного чипсета ATI/AMD с графическим ядром Radeon Xpress 1150 модель ECS RS485M-M, максимально облегченную и едва ли не самую дешевую в российской рознице среди всего предложения под Socket AM2, решила продолжить эту практику и в отношении чипсета AMD 690G. Что, на первый взгляд, достаточно странно, ведь для таких целей существует усеченная версия 690V, которую и логично использовать на платах в минималистичной комплектации. Впрочем, наличие выходов VGA и DVI на задней панели, которым плата обязана фактом использования старшего чипсета, для многих окажется достойным оправданием виртуальной переплаты, вызванной разницей в стоимости чипсетов.

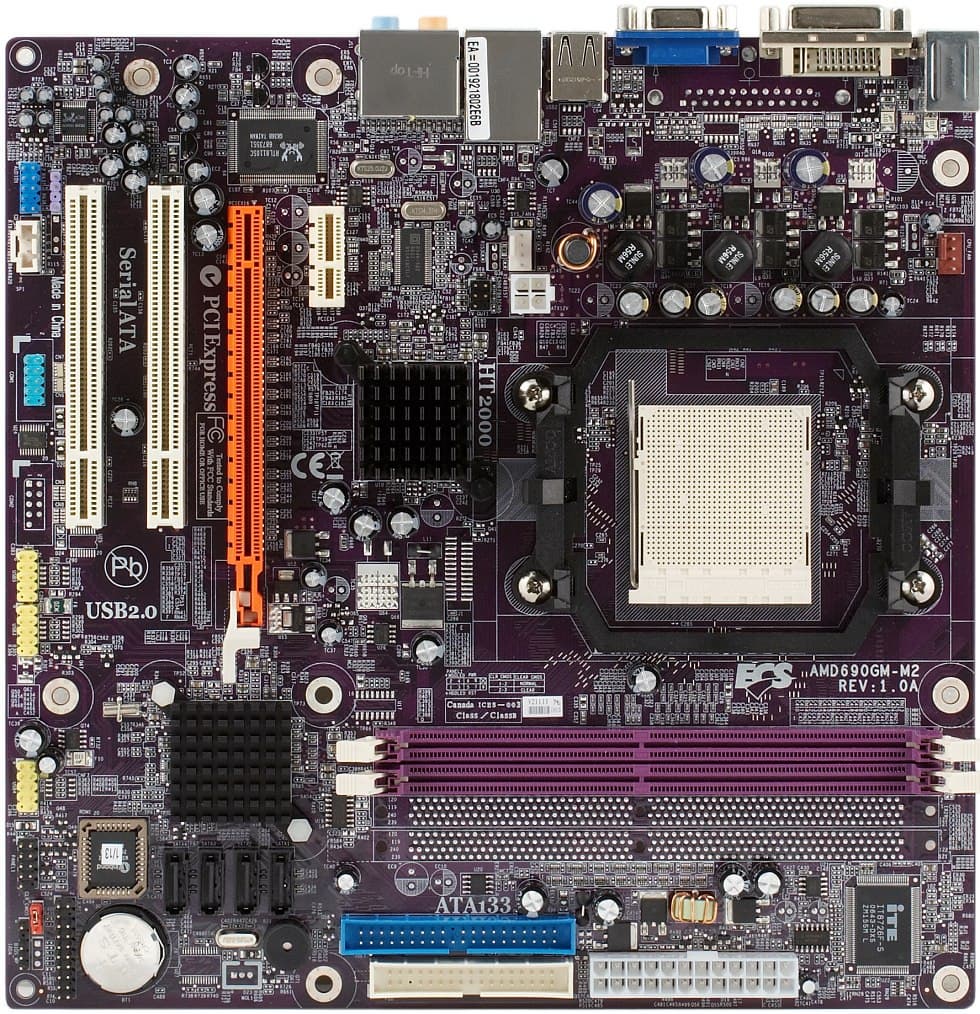

Дизайн платы сильно напоминает все ту же ECS RS485M-M и достоин аналогичной положительной оценки - разъемы и перемычка для очистки CMOS располагаются рационально. Лишь за расположение SATA-портов можно упрекнуть - в случае установки длинномерной видеокарты возможно перекрытие нескольких портов. Недостаток, впрочем, совершенно виртуальный, на практике подключение максимального количества жестких дисков, да в сочетании с дорогой видеокартой, для подобной платы нехарактерное и неоптимальное.

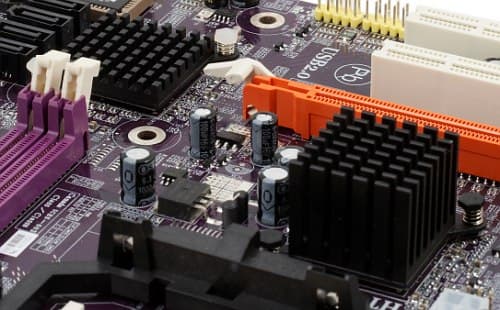

В описании чипсета уже отмечался похвально низкий уровень тепловыделения, радиаторы даже при длительной работе с максимальной нагрузкой остаются просто теплыми на ощупь и, пожалуй, по экономичности данный чипсет даже превосходит предыдущих лидеров из одночипового семейства GeForce 6100 + nForce 400/405. Таким образом, имеющихся радиаторов должно быть достаточно, даже если плата помещается в компактный корпус с затрудненной вентиляцией. Подбирать процессорный кулер с учетом косвенного охлаждения чипсета также совершенно не обязательно (как хорошо видно на фотографии, конструкция радиатора с ребрами, ориентированными параллельно процессорному гнезду, не предполагает его продувки за счет процессорного вентилятора). Есть лишь один нюанс, который полезно учитывать в отношении любых плат с пассивным охлаждением чипсета, особенно когда чип располагается в непосредственной близости от процессорного гнезда. Если вы намеренно ограничиваете частоту вращения процессорного кулера, не имеющего запаса теплоемкости (скажем, пользуетесь коробочным кулером и устанавливаете для режима Smart Fan целевую температуру в 50 и выше градусов), нагрев окружающих процессор компонентов сильно возрастает. А поскольку микросхемы чипсета в не меньшей степени отводят тепло через плату, нежели радиатор, температура чипсета может существенно вырасти. Резюме очевидное, экспериментируя с охлаждением процессора, обращайте внимание на состояние окружающих компонентов.
На плате не распаяны два слота памяти, LPT-порт и разъем для подключения второго COM-порта, все остальные функциональные (с точки зрения пользователя) компоненты, предусмотренные разводкой, установлены. В трехканальном импульсном стабилизаторе напряжения питания процессора применено по 3 полевых транзистора на канал (разводкой предусмотрено по 4), 6 конденсаторов по 1800 мкФ неопознанного нами производителя и 3 по 1500 мкФ от OST. Размер платы — 245?245 мм (стандартный microATX), крепление к корпусу 8 винтами, нижние края остаются незакрепленными, однако, это никак не сказывается на удобстве и надежности подключения компонентов к плате.
Системный мониторинг (ITE IT8726F-S, по данным BIOS Setup):
- Напряжение процессорного ядра и памяти;
- Частота вращения 2 вентиляторов;
- Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
- Smart Fan, предусмотрено автоматическое управление процессорным и системным вентилятором и возможность вручную задать минимальную частоту вращения (в долях от максимального значения, но не в процентах, шкала разделена на 128 отрезков) и соответствующую ей минимальную температуру, по мере нагрева, частота вращения растет в соответствии с величиной «Fan Slope», задающей процент увеличения частоты вращения на каждый градус приращения температуры. Управление поддерживается только для вентиляторов с 4-х контактными разъемами.
Порты, коннекторы и разъемы на поверхности платы
- Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема);
- 2 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-400/533/667/800, двухканальный режим работы);
- 1 слот PCIEx16 для видеоускорителя (работает в режиме x16);
- 1 слот PCIEx1;
- 2 слота PCI;
- Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать 20-контактный коннектор), 4-контактный ATX12V для питания процессора;
- Разъем FDD;
- 1 разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетный»;
- 4 разъема SATA-II (Serial ATA II) на 4 устройства SATA300, «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1;
- 3 разъема для подключения планок на 6 дополнительных портов USB;
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
- Разъем для подключения планки с S/PDIF-Out;
- Разъем для подключения планки с ТВ-выходом;
- Разъем для подключения стандартного инфракрасного (IrDA) датчика;
- Разъем для подключения планки с COM-портом;
- Разъем для установки модуля TPM;
- 2 разъема для подключения вентиляторов (4-контактные), с возможностью контроля количества оборотов и автоматическим управлением частотой вращения из BIOS.

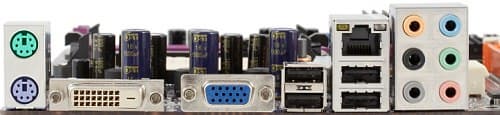

Задняя панель платы (слева направо, по блокам)

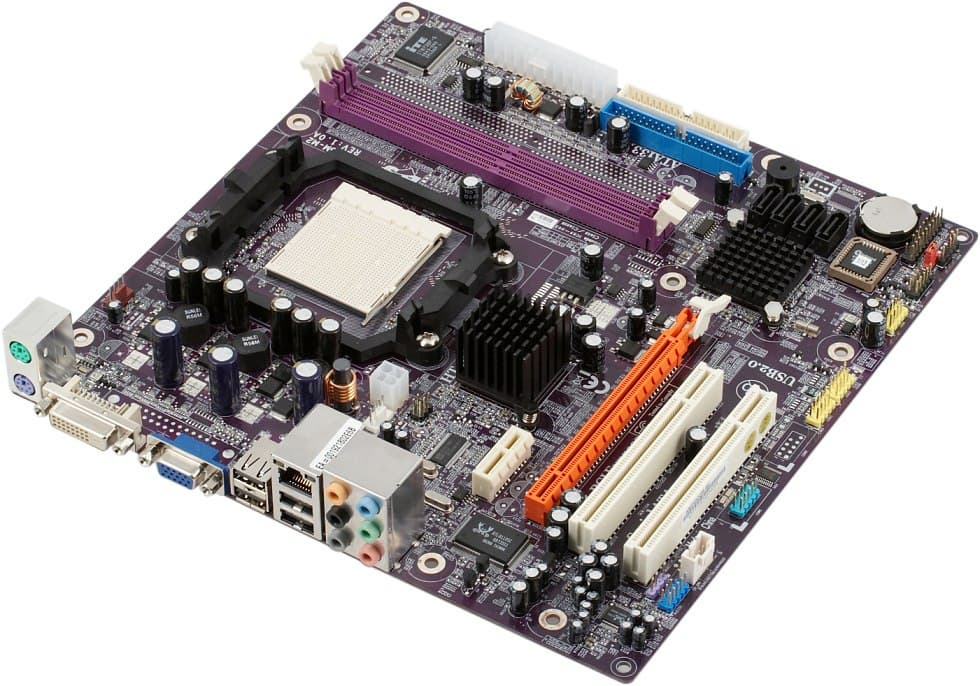

по ссылке — вид платы в 3/4 со стороны задней панели
- Разъемы PS/2 для подключения мыши и клавиатуры;
- 1 DVI, 1 VGA;
- 2 порта USB;
- 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
- 6 аналоговых аудиоразъемов (Line-In, Line-Out (Front), Mic-In, Surround, Center/Sub, Rear).
Комплект поставки
- Упаковка: небольшая коробка, стандартного дизайна для недорогих плат от ECS;
- Документация: руководство пользователя и многоязычный плакат с инструкциями по установке (в том числе и на русском языке);
- Кабели: 1 SATA, 1 ATA66;
- Планка для вывода COM-порта на заднюю панель;
- Заглушка на заднюю панель платы для вывода соответствующих разъемов;
- Компакт-диск с драйверами и фирменными утилитами ECS. В комплекте с нашей платой находился еще «предрелизный» диск (CD-R), помимо драйверов, включавший лишь утилиту Pro Magic Plus, обеспечивающую восстановление состояния файловой системы до сохраненной «точки возврата».
Интегрированные контроллеры
- Звуковой, на базе «чипсетной» поддержки HD Audio и кодека Realtek ALC883, с возможностью подключения аудиосистем 7.1+2, разъемами для подключения фронтальных аудиовходов/выходов с поддержкой дополнительного стереоканала и CD-In;
- Сетевой: Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе контроллера Realtek RTL8110SC c интерфейсом PCI.
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.16, -0.17 | Очень хорошо |
| Уровень шума, дБ (А): | -89.6 | Хорошо |
| Динамический диапазон, дБ (А): | 89.5 | Хорошо |
| Гармонические искажения, %: | 0.0078 | Очень хорошо |
| Интермодуляционные искажения + шум, %: | 0.012 | Очень хорошо |
| Взаимопроникновение каналов, дБ: | -92.2 | Отлично |
| Интермодуляции на 10 кГц, %: | 0.013 | Очень хорошо |
Общая оценка: Очень хорошо (подробнее). Уровень интегрированной аудиоподдержки достоин высокой оценки.
Настройки
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Из BIOS, основанного на Award WorkstationBIOS v6.00PG | Возможность отключения специфических функций процессора | + | K8 Cool’n’Quiet |
| Настройки таймингов памяти | - | ||
| Выбор частоты работы памяти | + | Auto, 400, 533, 667, 800 МГц (реально задается множитель относительно частоты HTT) | |
| Настройка работы шины HT | + | частота (200, 400, 600, 800, 1000 МГц) и разрядность (8 или 16 бит), а также возможность управление электрическими параметрами сигналов (Drive Strength) | |
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 200—232 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | от ×4, с целым шагом | |
| Изменение частоты графического ядра | + | опорная частота (синхронная относительно системной или асинхронная в диапазоне 133—633 МГц с переменным шагом) и непосредственно частота графического ядра (200—500 МГц с шагом 1 МГц) | |
| Изменение напряжения памяти | + | +0,05—0,15 В с шагом 0,05 В | |
Использовалась версия BIOS от 13.01.2007, как последняя релизная. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Выбор разгонных настроек для модели начального уровня очень хорош, однако, заинтриговавшие было нас настройки для изменения частоты графического ядра оказались неработоспособными - плата просто не реагировала на их изменение (производительность не менялась). Разогнать графическое ядро можно лишь синхронно с процессором, увеличивая частоту FSB и выбрав в качестве опорной частоты для чипсетной графики синхронную относительно системной. В нашем тестировании, интегрированное ядро выдержало подъем частоты FSB до максимальных 232 МГц, причем нагрев увеличился крайне незначительно, в тестах это обеспечило 10—15% прироста частоты кадров.
Разгон
Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP, и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.
| Тактовая частота, МГц | Частота FSB, МГц | Напряжение питания ядра (по данным системного мониторинга BIOS), В | Частота (множитель) шины HT, МГц | |
| Athlon 64 X2 4000+ (2,0 ГГц) | 2320 | 232 | 1,36 | 1160 (x5) |
Предсказуемый результат. Разгон уперся в возможности BIOS по увеличению частоты FSB, положительное наблюдение — в отличие от большинства недорогих плат, не пришлось корректировать множитель HT-шины.
Производительность
Конфигурация тестового стенда:
- Процессор: AMD Athlon 64 X2 4000+
- Память: 2 модуля по 1 ГБ Kingston KHX7200D2K2/1G (DDR2-800)
- Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
- Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
- БП: Chieftec CFT-560-A12C
- ОС: Windows XP SP2
Для сравнения была взята плата ECS RS485M-M на чипсете ATI Radeon Xpress 1150, как непосредственный идеологический предшественник, рассматриваемой в текущем обзоре модели в линейке ECS.
| Тест | интегрированная графика | внешняя графика | ||
| ECS RS485M-M | ECS AMD690GM-M2 | ECS RS485M-M | ECS AMD690GM-M2 | |
|---|---|---|---|---|
| Архивирование в 7-Zip, мин:сек | 6:57 | 6:44 | 6:52 | 6:39 |
| Кодирование MPEG4 (XviD), мин:сек | 6:14 | 6:08 | 6:12 | 6:06 |
| Unreal Tournament 2004 (Low@640×480), fps | 31,3 | 32,5 | 58,6 | 59,4 |
| Unreal Tournament 2004 (High@1024×768), fps | 23,8 | 23,5 | 55,7 | 56,2 |
| FarCry (Medium@800×600), fps | 29,7 | 32,0 | 113,8 | 109,8 |
| DOOM III (Medium@800×600), fps | 13,4 | 14,3 | 122,3 | 128,7 |
Можно отметить, что, несмотря на отсутствие возможности вручную задавать тайминги памяти, ECS AMD690GM-M2 работает с памятью эффективнее предшественницы.
Выводы
Появление моделей с двумя видеовыходами и современной «периферийной» функциональностью, но явно ориентированных на системы начального уровня, можно только приветствовать. ECS AMD690GM-M2 вполне можно представить в качестве основы для серийного офисного ПК, а, учитывая минимальное тепловыделение чипсета, и — в корпусе недорого медиацентра. Да и домашний компьютер с прицелом на организацию мультимониторной конфигурации собрать можно.
