- Чипсет Intel 945P (применен северный мост i945P и южный ICH7)
К нам на тесты попала вторая ревизия платы ECS 945P-A, которая лишилась части привлекательных особенностей первой ревизии, образуя, таким образом, совсем бюджетное решение, но на современном чипсете Intel и с потенциальной поддержкой SLI. Честно говоря, разумность выпуска таких продуктов кажется нам спорной, особенно в данном случае, когда i945P отличается от своих более дешевых предшественников лишь поддержкой функций, востребованных в системах среднего и высшего класса. Тем не менее, если вам необходимо (или просто хочется) иметь плату на i945 без каких-либо излишеств, то данная модель будет очень неплохим выбором.
Как мы уже упомянули, ECS 945P-A v2.0 является немного упрощенной версией ECS 945P-A v1.1 (100-мегабитный сетевой контроллер вместо гигабитного, и 6-канальный интегрированный звук вместо 8-канального HDA). В то же время, ECS выпускает на i945P и еще одну плату, из топовой серии Extreme: PF5 Extreme. Впрочем, из технологий, характерных для топовых (а не просто более функциональных) моделей, та обладает лишь сомнительным устройством охлаждения процессора и силовых цепей, базируясь при этом на аналогичной печатной плате.

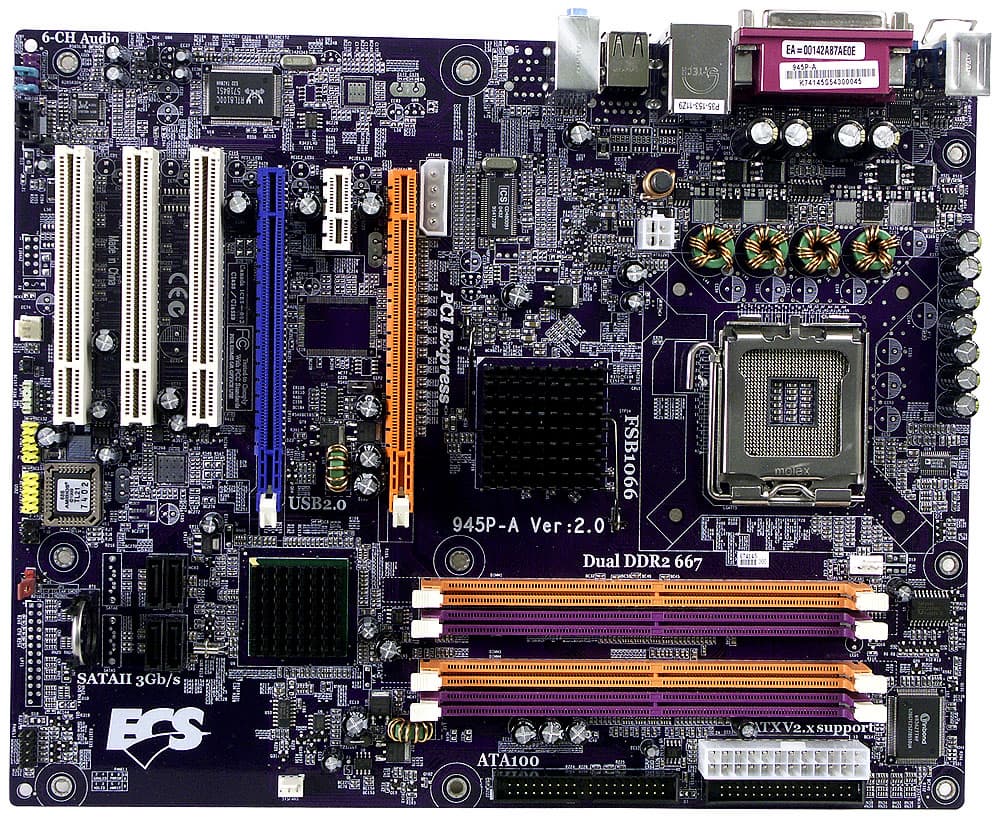

На полноразмерном текстолите 945P-A все компоненты размещены удобно, при сборке проблем почти не возникает, маленькой ложкой дегтя оказалось лишь размещение слотов DIMM и дополнительного периферийного разъема питания слишком близко к основному слоту PCIEx16 для графики — в результате при установленной видеокарте возникнут очевидные трудности с доступом к этим компонентам. А вот доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите.
В четырехканальном импульсном стабилизаторе напряжения питания процессора применены по 2 полевых транзистора на канал (причем разводка предусматривает по три «полевика», но реализована эта возможность только в дорогой модели PF5 Extreme) и 11 конденсаторов по 1800 мкФ. Также на плате находится стабилизатор напряжения памяти, включающий 5 конденсаторов по 1000 мкФ и усиленный индуктивными элементами. В критических цепях применены в основном электролитические конденсаторы от компании OST (наличие которых особого восторга не вызывает). Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы).
Системный мониторинг (Winbond W83627THF, по данным BIOS Setup):
- напряжения процессора, чипсета, батарейки, +5, +12 В и +5 В Standby;
- частота вращения двух вентиляторов;
- температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
Порты, коннекторы и разъемы на поверхности платы
- Процессорный сокет (Socket 775, заявлена совместимость со всеми существовавшими на момент анонса статьи топовыми процессорами Intel (кроме Pentium Extreme Edition (840)): Celeron D (351 и даже пока не объявленный официально 355), Pentium 4 (570J и 672), Pentium D (840), Pentium 4 Extreme Edition (3,73 ГГц));
- 4 разъема под DDR2 SDRAM DIMM (до 4 ГБ DDR2-400/533/667 без ECC; поддерживается двухканальный режим работы, для чего рекомендуется симметрично устанавливать модули памяти парами);
- 2 слота PCIEx16 (второй функционирует в режиме x4 и предназначен для установки дополнительного видеоускорителя при реализации SLI или для установки любого другого PCIE-устройства);
- Слот PCIEx1 (отключается при установке карты расширения во второй слот PCIEx16);
- 3 слота PCI;
- Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт, тем более не рекомендуется запускать плату в режиме SLI или же требуется задействовать упомянутый ниже дополнительный разъем), 4-контактный ATX12V для питания процессора и 4-контактный (периферийный) дополнительный разъем на случай БП с 20-контактным коннектором (обязателен для подключения при работе в режиме SLI);
- Разъем FDD;
- Разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетный»;
- 4 разъема SATA-II (Serial ATA II) на 4 устройства SATA300 — «чипсетные»;
- 2 разъема для подключения планок на 4 дополнительных порта USB (2.0);
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
- Разъем для подключения стандартного IrDA-модуля;
- Разъем для подключения датчика открытия корпуса (Chassis Intrusion);
- 3 разъема для подключения вентиляторов (два из них с возможностью контроля количества оборотов, причем процессорный — с возможностью автоматической регулировки).

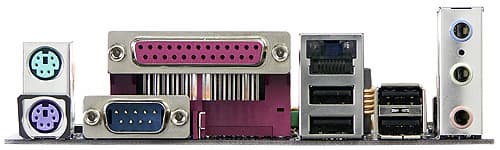

Задняя панель платы (слева направо, по блокам)

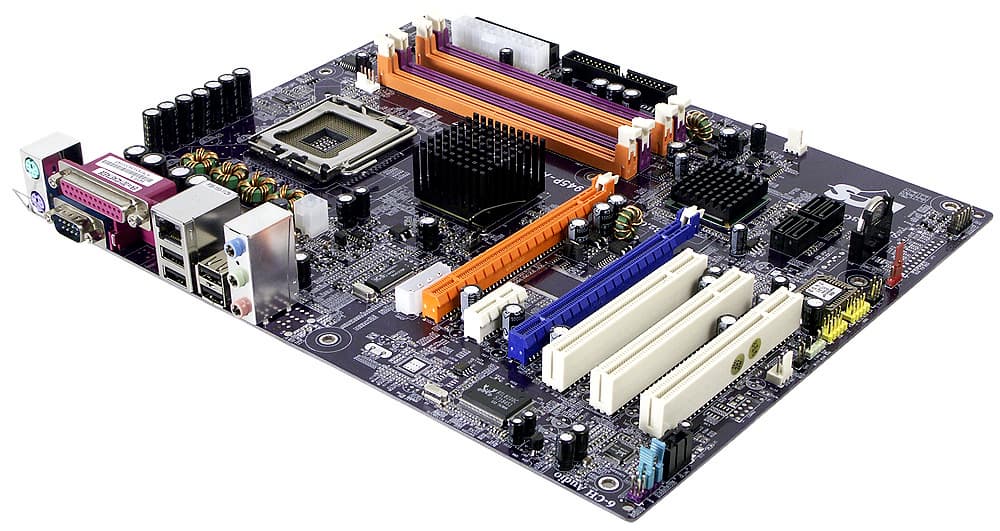

по ссылке — вид платы в 3/4 со стороны задней панели
- Разъемы PS/2 для подключения мыши и клавиатуры;
- 1 COM-порт и 1 порт LPT;
- 2 порта USB и 1 RJ-45 (Fast Ethernet);
- 2 порта USB;
- 3 аналоговых аудиоразъема (Mic-In, Line-In, Front).
Комплект поставки
- Упаковка: стандартная для бюджетных плат компании дешево выглядящая коробка;
- Документация: руководство пользователя на английском языке;
- Кабели: 1 SATA (с переходником питания), 1 ATA66 и шлейф для подключения дисковода;
- Заглушка на заднюю панель платы для вывода соответствующих разъемов;
- Компакт-диск с драйверами и программным обеспечением.
Интегрированные контроллеры
- Звуковой, на базе AC'97-кодека Realtek ALC655, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;
- Сетевой, на базе микросхемы Realtek RTL8100С, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet).
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0,15, -0,56 | Хорошо |
| Уровень шума, дБ (А): | -76,6 | Средне |
| Динамический диапазон, дБ (А): | 76,5 | Средне |
| Гармонические искажения, %: | 0,028 | Хорошо |
| Интермодуляционные искажения + шум, %: | 0,066 | Хорошо |
| Взаимопроникновение каналов, дБ: | -77,0 | Очень хорошо |
| Интермодуляции на 10 кГц, %: | 0,150 | Средне |
Общая оценка: Хорошо (подробнее).
Настройки
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Из BIOS, основанного на версии 2.58 от AMI | Возможность отключения специфических функций процессора | + | Hyper-Threading, Execute Disable Bit, Internal Thermal Control, Enhanced SpeedStep, Enhanced Halt State |
| Настройки таймингов памяти | + | RAS# to CAS# Delay, RAS# Precharge, RAS# Activate to Precharge Delay (нет регулировки CAS# Latency!) | |
| Выбор частоты работы памяти | + | Auto, 400/533/667 МГц | |
| Возможность задания частоты для периферийных шин | + | PCI-E = Sync to CPU (увеличивать пропорционально увеличению частоты FSB) | |
| Ручное распределение прерываний по слотам | - | ||
| Изменение частоты FSB | + | от номинала до 500 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | - | ||
| Изменение напряжения ядра процессора | + | Auto, 1,2000—1,6000 В с шагом 0,0125 В | |
| Изменение напряжения памяти | + | Normal, +0,10—0,45 В с шагом 0,05 В | |
| Изменение напряжения чипсета | + | Default, +0,05, +0,10, +0,15 В | |
Использовалась версия BIOS 051018 от 28.10.2005, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Из обнаруженных недостатков прошивок (предустановленной 080012 и последней доступной 051018) отметим проблемы платы при попытке выставить вручную [любые: заведомо работоспособные и просто максимальные] тайминги памяти. Благодаря встроенной технологии, которая борется с переразгоном, плата после неудачного старта автоматически перегружалась, сбросив настройки CMOS в положение по умолчанию. Однако стартовать она все равно не могла, а попытка выставить желаемые параметры в BIOS Setup приводила к повторению цикла. Единственным (неожиданным!) выходом для нас оказалось принудительное выставление частоты FSB в значение 200/266 МГц (номинальные частоты для наших Pentium 4/Pentium 4 EE) в меню разгона :)
Данные предварительного тестирования
Конфигурация тестовых стендов:
- Процессор: Intel Pentium 4 Extreme Edition 3,46 ГГц
- Память: 2 модуля Corsair XMS2-4300 CM2X512A-4300C3PRO (DDR2-533, 3-3-3-8)
- Видео: ATI Radeon X800 XT, 256 МБ DDR
- Жесткий диск: Samsung SP1213C (SATA), 7200 об/мин
- Блок питания: FSP Blue Storm 500
- ОС: Windows XP SP2
В преддверии большого сравнительного тестирования плат на чипсетах серии Intel 945, мы не будем подробно останавливаться на результатах ECS 945P-A (2.0). Желающие могут почерпнуть некоторую информацию из приведенной ниже таблицы, в общем же плата выглядит похуже других представителей чипсета. Отметим, что хотя плата и не позволяет явно задать тайминг CL, в нашем случае он выставлялся корректно (видимо, по SPD) в значение 3.
| Тест | ECS 945P-A (2.0) | Gigabyte 8I945P-G | Foxconn 945G7MA-8KS2 | Foxconn 945P7AA-8KS2 |
|---|---|---|---|---|
| Архивирование в 7-Zip, мин:сек | 7:18 | 6:59 | 7:03 | 7:03 |
| Кодирование MPEG4 (XviD), мин:сек | 5:20 | 5:12 | 5:15 | 5:14 |
| Doom 3 (640x480x32), fps | 105,0 | 111,7 | 111,0 | 111,0 |
| Doom 3 (1600x1200x32), fps | 59,6 | 59,7 | 59,7 | 59,7 |
| Unreal Tournament 2004 (640x480x32), fps | 69,5 | 72,2 | 71,5 | 71,6 |
| Unreal Tournament 2004 (1600x1200x32), fps | 63,5 | 65,7 | 65,3 | 65,8 |
Итак: бюджетная плата, с отсутствием выделяющейся функциональности, со скоростью ниже средней и с достаточно низкой стоимостью. Нам кажется, что покупатели продукции такого рода в ближайшие пару лет не будут искать модель именно на i945P (самом современном чипсете Intel на момент написания статьи). Однако если вы именно из таких, или невысокая стоимость платы достаточна, чтобы не искать дешевле, то ECS 945P-A (2.0) будет хорошим выбором.
