- Чипсет Intel 945P (применен северный мост i945P и южный ICH7)
Компания Intel только что анонсировала серию недорогих чипсетов i945 для поддержки двухъядерных процессоров Pentium D и Pentium Extreme Edition. Первой платой на основе одного из этих чипсетов, попавшей к нам на тестирование, стала Gigabyte 8I945P-G. Это модель среднего уровня, исправляющая недостаток чипсета для типичного пользователя недорогих систем: поддержку всего одного разъема Parallel ATA. Таким образом, на плате распаян контроллер IDE RAID, есть сетевой контроллер Gigabit Ethernet, причем подключенный к шине PCI Express и, конечно, поддержка звука стандарта HDA (на самом деле, даже 10-канального звука). Добротные современные характеристики, никаких излишеств, но зато и цена, надеемся, порадует покупателей.

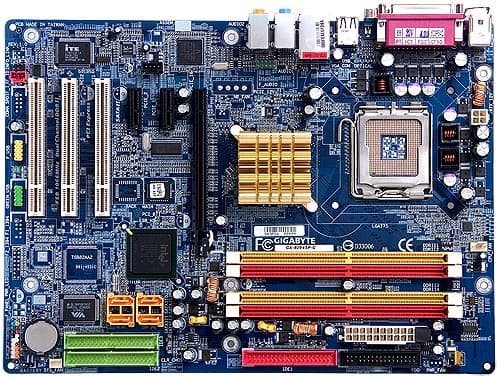

Разводка платы в целом стандартная, хотя унифицированность PCB (для линейки плат) свободного пространства на зауженном текстолите не оставляет. Из неудобств разводки отметим разве что перегруженность разъемами области платы, в которой располагаются слоты DIMM. Доступ к единственной перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 2 конденсатора по 3300 мкФ, 4 по 1500 мкФ и 5 по 560 мкФ. Также на плате находится стабилизатор напряжения памяти, включающий 12 конденсаторов по 1000 мкФ и усиленный применением индуктивных элементов. Используются отлично зарекомендовавшие себя электролитические конденсаторы от фирм Sanyo и Nichicon. Размер платы — 305х220 мм (зауженный ATX, крепление к корпусу 7 винтами, края платы могут немного прогибаться под давлением).
Как обычно, Gigabyte предлагает целую линейку плат на одном или даже нескольких схожих чипсетах, причем все это разнообразие, как правило, базируется на одной-двух PCB. Так, очень похожа на описываемую модель 8I945G Pro (на чипсете i945G), а 8I945P Pro и 8I945G просто представляют собой модификации 8I945P-G: первая отличается функциональностью, имея распаянными большинство разведенных, но отсутствующих на 8I945P-G элементов (контроллер GigaWire, дополнительная микросхема Flash BIOS, разъемы питания), а вторая отличается примененным чипсетом — i945G. Также есть в арсенале компании две модели-близняшки на i945P/G формата mATX и интересная плата на i945P с двумя слотами типоразмера PCIEx16 (для организации SLI).
Системный мониторинг (ITE IT8712F-A):
- напряжения процессора, +1,8 B, +3,3 В и +12 В;
- частота вращения 3 вентиляторов;
- температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
Порты, коннекторы и разъемы на поверхности платы
- Процессорный сокет (Socket 775 для Intel Pentium 4, Pentium D, Pentium 4 Extreme Edition, Pentium Extreme Edition — потенциально поддерживаются все топовые процессоры компании, но на момент анонса статьи точная информация была недоступна);
- 4 разъема под DDR2 SDRAM DIMM (до 4 ГБ DDR2-400/533/667 без ECC; поддерживается двухканальный режим работы, для чего суммарный объем памяти в обоих каналах должен быть одинаковым — например, 256/256 или 256+256/512);
- Слот PCIEx16 для видеоускорителей;
- 2 слота PCIEx1;
- 3 слота PCI;
- Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт) и 4-контактный ATX12V для питания процессора;
- Разъем FDD;
- 3 разъема IDE (Parallel ATA) на 2 устройства ATA100 («чипсетный» разъем) и 4 устройства ATA133 (функционирует за счет дополнительного контроллера VIA), последние могут быть объединены в RAID-массив уровней 0, 1 и 0+1;
- 4 разъема SATA-II (Serial ATA II) на 4 устройства SATA300 («чипсетные» разъемы);
- 2 разъема для подключения планок на 4 дополнительных порта USB;
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
- Разъем S/PDIF-In;
- Разъем RF_ID для подключения неких специфических устройств Gigabyte;
- Разъем для подключения датчика открытия корпуса (Chassis Intrusion);
- Всего 2 разъема для подключения вентиляторов (оба с возможностью контроля, а процессорный — также с возможностью автоматической регулировки количества оборотов).

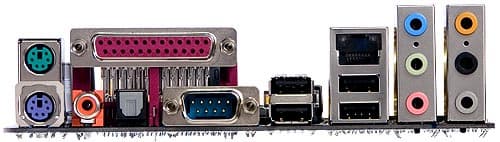

Задняя панель платы (слева направо, по блокам)

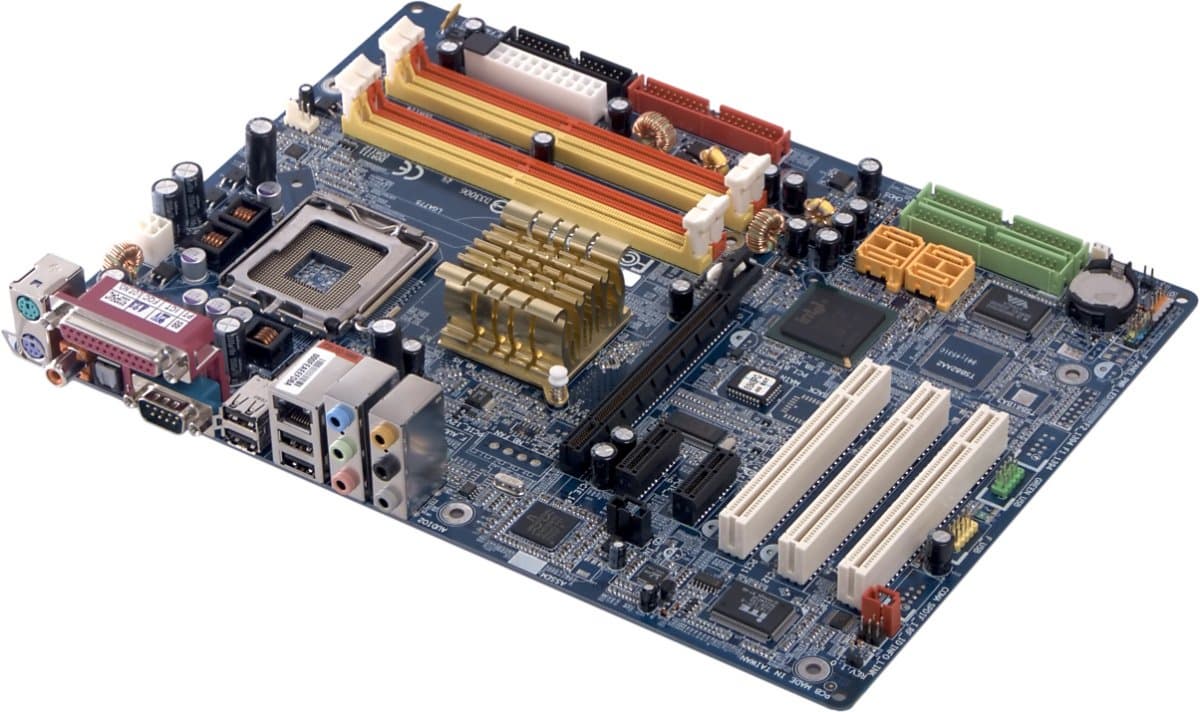

по ссылке — вид платы в 3/4 со стороны задней панели
- Разъемы PS/2 для подключения мыши и клавиатуры;
- 1 LPT, S/PDIF-Out типов Coaxial и Toslink, 1 COM-порт;
- 2 порта USB;
- 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
- 6 аналоговых аудиоразъемов (Mic-In, Line-In, Front, Center/Sub, Rear, Side).
Комплект поставки
- Документация (вся на английском языке): руководство пользователя, руководство по настройке SATA RAID, плакат с описанием основных моментов установки и настройки;
- Кабели: 1 SATA, 2 «круглых»ATA66 и «круглый» шлейф для подключения дисковода;
- Вентилятор, который можно на защелках установить на радиатор северного моста;
- Заглушка на заднюю панель платы для вывода соответствующих разъемов;
- CD с драйверами и фирменными утилитами Gigabyte, а также пакет Norton Internet Security 2004.
Про внешний вид упаковки сказать ничего не можем, ибо к нам на тестирование плата поступила в белой картонной коробке. Отдельно отметим поставляемый в комплекте вентилятор: идея предоставить пользователю выбор, требуется ли ему активное охлаждение северного моста (хотя любой, разумеется, может реализовать такой выбор для собственной платы, вооружившись отверткой), кажется удачной. У нашей платы не был распаян разъем питания для этого вентилятора, но, вероятно, это недостаток лишь предсерийного экземпляра.
Интегрированные контроллеры
- Звуковой, на базе HDA-кодека Realtek ALC882 (7.1+2), с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-In/Out;
- Cетевой, на базе микросхемы Broadcom BCM5789KFB, с поддержкой скоростей 10/100/1000 Мбит/с (PCI-E Gigabit Ethernet);
- IDE RAID-контроллер, на базе микросхемы VIA VT6410, с поддержкой 4 устройств ATA133 и возможностью объединения их в RAID-массив уровней 0, 1 и 0+1.
Согласно документации производителя, для 8I945P-G должен применяться IDE RAID-контроллер от ITE (GigaRAID IT8212), как и для прочих моделей серии. В нашем же случае был использован контроллер от VIA. Функциональные характеристики этих продуктов одинаковы, и мы не можем точно сказать, что вы увидите в серийных моделях.
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.14, -0.17 | Очень хорошо |
| Уровень шума, дБ (А): | -84.2 | Хорошо |
| Динамический диапазон, дБ (А): | 84.4 | Хорошо |
| Гармонические искажения, %: | 0.0048 | Очень хорошо |
| Интермодуляционные искажения + шум, %: | 0.068 | Хорошо |
| Взаимопроникновение каналов, дБ: | -82.6 | Очень хорошо |
| Интермодуляции на 10 кГц, %: | 0.017 | Очень хорошо |
Общая оценка: Хорошо (подробнее). На плате применен интересный новый кодек Realtek ALC882, поддерживающий 10 каналов вывода звука в HDA-качестве, то есть еще два канала стерео в дополнение к стандартному формату вывода 7.1. Что же касается качества аналогового воспроизведения звука в режиме 16 бит/44 кГц, то оно на хорошем уровне для современных кодеков, не более.
Фирменные технологии
- CIA (CPU Intelligent Accelerator) 2 — динамическое изменение частоты процессора (точнее, FSB) в зависимости от текущей загрузки;
- MIB (Memory Intelligent Booster) 2 — технология, позволяющая оптимизировать работу с памятью за счет учета характеристик известных чипов/модулей;
- EasyTune 5 — фирменная утилита под Windows для разгона и мониторинга системных параметров в реальном времени;
- Q-Flash и @BIOS — утилиты, позволяющие прошить новую версию BIOS без необходимости загрузки с дискеты;
- Xpress Recovery — утилита для создания резервной копии данных в скрытой области жесткого диска и последующего восстановления этих данных;
- Xpress Install — автоматический подбор и установка необходимых драйверов и приложений с прилагаемого CD.
Настройки
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Из BIOS, основанного на версии 6.0 от Award | Настройки таймингов памяти | + | CAS Latency, RAS to CAS Delay, RAS Precharge, Precharge Delay |
| Выбор частоты работы памяти | + | Auto, набор множителей для установки частот памяти 400, 533 и 667 МГц для каждой поддерживаемой частоты FSB | |
| Возможность задания частоты для периферийных шин | + | PCI-E=Auto, 90—150 МГц с шагом 1 МГц | |
| Ручное распределение прерываний по слотам | - | ||
| Изменение частоты FSB | + | 100—600 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | ||
| Изменение напряжения ядра процессора | + | Normal, 0,8375—1,6000 В с шагом 0,0125 В | |
| Изменение напряжения памяти | + | Normal, +0,1—0,6 В с шагом 0,1 В | |
| Изменение напряжения чипсета | + | Normal, +0,1—0,3 В с шагом 0,1 В | |
| Изменение напряжения шины PCI-E | + | Normal, +0,1—0,3 В с шагом 0,1 В | |
Использовалась версия BIOS F1, как единственная доступная на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Полный набор настроек доступен по нажатию клавиш Ctrl+F1 в главном меню BIOS Setup.
Производительность
Отметим, что полученная нами от Gigabyte плата была первой на новом чипсете, который к тому моменту еще не был объявлен. При этом никаких недоработок в разводке, характерных для инженерного образца, не было, и фактически единственная претензия к 8I945P-G — ее относительно низкая скорость. Впрочем, учитывая версию прошивки BIOS — F1 (это зачастую пререлизная версия), мы имеем все основания ожидать, что к моменту нашего сопоставления плат на i945P Gigabyte выпустит новые прошивки. Пока же информацию о скорости платы (которая выглядит, скорее, предварительной) вы можете узнать из нашей статьи, ссылка на которую приведена ниже.
Результаты тестов:
Эта модель на сайте производителя
