- Чипсет NVIDIA nForce4 SLI (Intel Edition) (применен северный мост nForce4 SLI (IE) (C19) и южный MCP04)
ASUS P5ND2-SLI — уже третий представитель чипсета NVIDIA nForce4 SLI IE, попавший к нам на тестирование. Рассматриваемая сегодня плата по своей функциональности относится к высшей ценовой категории, а вот комплект поставки у нее довольно скромный, хотя все необходимое для нормальной работы, конечно, есть. Возможности чипсета практически максимальны на сегодняшний день: обеспечивается поддержка всех современных процессоров Intel под сокет LGA775 с частотой FSB до 1066 МГц, двухканальный режим работы с памятью DDR2-400/533/667 (до 8 ГБ) и SLI-режим для двух видеокарт с интерфейсом PCIEx16. Также стоит отметить, что для поддержки разнообразной периферии и без того функциональный чипсет дополнен контроллерами SATA-II RAID, FireWire и Gigabit Ethernet. Несколько блекло на общем фоне выглядят результаты тестирования качества интегрированного звукового решения (на базе 8-канального AC'97-кодека Realtek ALC850), особенно если сравнивать их с почти рекордными показателями рассмотренной нами недавно топовой системной платы ASUS P5WD2 Premium, но та все-таки оснащена кодеком стандарта HDA.

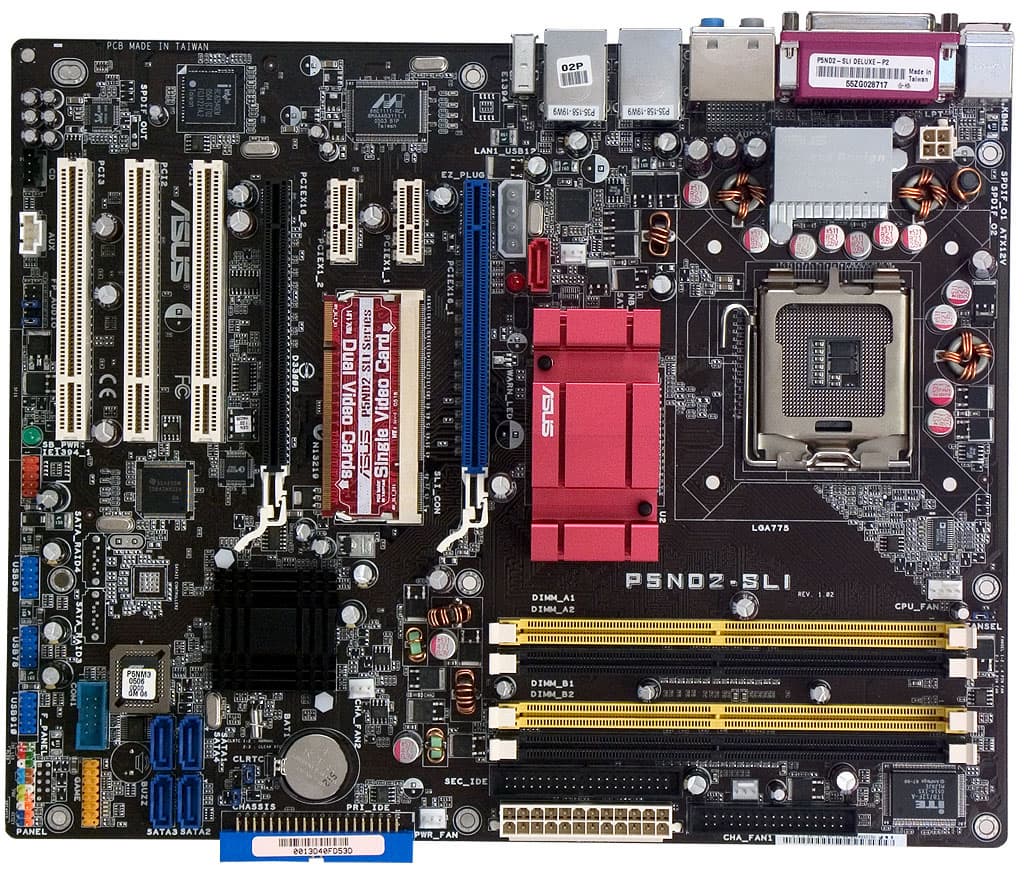

Разводка платы по сравнению с другими моделями компании ASUS не очень удачна — виной тому два слота для графики и занимающий много места SLI-переключатель. В итоге наблюдается довольно тесное расположение разъемов IDE, FDD и ATX поблизости от разъемов для модулей памяти, что отрицательно сказывается на удобстве манипуляций со всеми ними. К тому же дополнительный 4-контактный разъем питания зажат между слотом PCIEx16 и дополнительным разъемом SATA. Присутствие последнего (и соответствующего контроллера) в столь экзотическом месте объясняется выводом второго порта этого контроллера на заднюю панель платы. Отметим очень плохое качество сопряжения радиаторов южного и северного мостов с чипами, они свободно «ходят» по поверхности микросхем. Из средств «наглядной диагностики» отметим светодиод, который информирует о возможной недостаточности питания при установке двух видеокарт (в режиме SLI) и подключении только 20-контактного разъема питания, а также традиционный для ASUS светодиод, загорающийся при включении компьютера в сеть (при этом крайне не рекомендуется проводить какие-либо манипуляции с модулями памяти, картами расширения и пр., не говоря уж об установке/удалении процессора).
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 5 конденсаторов по 1000 мкФ и 11 конденсаторов по 821 мкФ, также на плате находится стабилизатор напряжения памяти (3 конденсатора по 1000 мкФ, 3 по 820 мкФ и 2 по 471 мкФ, усилен индуктивными элементами). В критических цепях применены в основном электролитические конденсаторы от компаний Sanyo и United Chemi-Con (качественные и надежные). Часть полевых транзисторов в цепи питания процессора охлаждается внушительных размеров радиатором, зато часто применяемая для топовых решений ASUS технология Stack Cool (дополнительная печатная платка, смонтированная на оборотной стороне платы и служащая для отвода тепла от процессорного сокета) здесь не используется. На плате разведен, но не распаян еще один контроллер SATA RAID с 2 портами и разъем S/PDIF-Out — любопытно, что у ASUS вообще не существует модели, в которой эти элементы присутствовали бы при неизменной PCB. Вторая (и пока последняя) плата в линейке продуктов на базе nForce4 SLI IE (P5ND2-SLI) имеет более скромную функциональность, не обладая дополнительными контроллерами SATA и FireWire, а также не используя интегрированный в чипсет гигабитный сетевой адаптер с фирменными функциями NVIDIA (ActiveArmor, NVFirewall). Размер платы — 305х245 мм («полноразмерный» ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы).
Системный мониторинг (ITE IT8712F-A, по данным BIOS Setup):
- напряжения процессора, +3,3 В, +5 В и +12 В;
- частота вращения 3 вентиляторов;
- температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
Порты, коннекторы и разъемы на поверхности платы
- Процессорный сокет (Socket 775, поддерживается частота FSB 533/800/1066 МГц, заявлена совместимость со всеми существовавшими на момент анонса статьи топовыми процессорами Intel: Celeron D (351), Pentium 4 (570J, 571 и 670), Pentium D (840), Pentium 4 Extreme Edition (3,73 ГГц), Pentium Extreme Edition (840); правда, Pentium D 820 на этой и всех прочих платах на чипсете NVIDIA nForce4 SLI IE не поддерживается полноценно, у него в такой конфигурации будет работоспособно только одно ядро);
- 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-400/533/667; поддерживается двухканальный режим работы, для чего суммарный объем памяти в обоих каналах должен быть одинаковым);
- 2 слота PCIEx16 для видеоускорителей (либо функционируют в качестве слотов x16/x1 (в режиме работы одной видеокарты), либо в режиме SLI оба работают со скоростью x8);
- 2 слота PCIEx1;
- 3 слота PCI;
- Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт, а также не рекомендуется запускать плату в режиме SLI, или же требуется задействовать упомянутый ниже дополнительный разъем), 4-контактный ATX12V для питания процессора и 4-контактный (периферийный) дополнительный разъем на случай БП с 20-контактным коннектором (обязателен для подключения при работе в режиме SLI);
- Разъем FDD;
- 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1 или 5 с «чипсетными» же дисками SATA;
- 6 разъемов SATA-II (Serial ATA II) — четыре из них «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1 или 5 с «чипсетными» же дисками PATA, еще 2 (один из них находится на задней панели платы) функционируют за счет дополнительного контроллера Silicon Image SiI3132CNU, подключаемые к ним винчестеры можно объединить в RAID-массив уровней 0 и 1;
- 3 разъема для подключения планок с шестью дополнительными портами USB;
- Разъем для подключения планки с дополнительным портом FireWire;
- Разъем для установки планки-переключателя режимов работы слотов PCIEx16 (SLI/нормальный);
- Разъем для подключения Game/MIDI-порта на планке;
- Разъем для подключения COM-порта на планке;
- Разъем для подключения датчика открытия корпуса (Chassis Intrusion);
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- Разъем для подключения дополнительного звукового сигнала AUX-In;
- Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
- 4 разъема для подключения вентиляторов (три с возможностью контроля, а процессорный — также с возможностью автоматической регулировки количества оборотов).

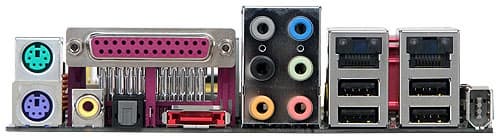

Задняя панель платы (слева направо, по блокам)

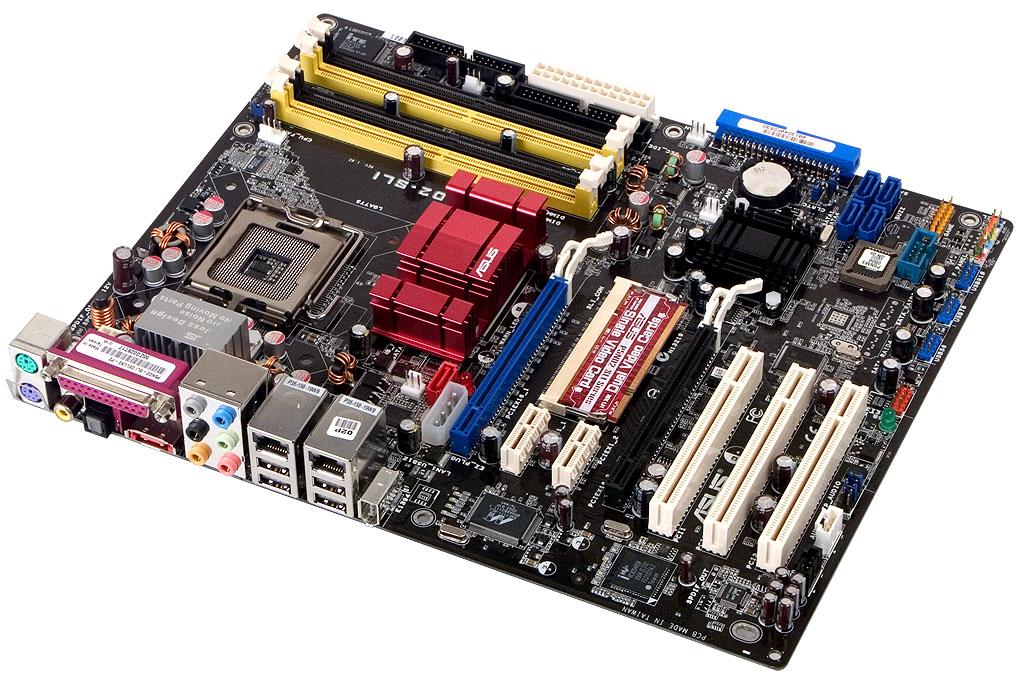

по ссылке — вид платы в 3/4 со стороны задней панели
- Разъемы PS/2 для подключения мыши и клавиатуры;
- 1 LPT, S/PDIF-Out типов Coaxial (коаксиальный) и Toslink (оптический), 1 порт e-SATA (для SATA-устройств с собственным питанием);
- 6 аналоговых аудиоразъемов (Line-In, Front, Mic-In, Rear, Center/Sub, Side);
- 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
- 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
- 1 порт FireWire.
Комплект поставки
- Упаковка: коробка серии «AI Proactive» стандартного размера, с открывающейся (на манер книжной) «страницей» с перечислением особенностей и функциональности платы;
- Документация: руководство пользователя на английском языке;
- Кабели: 5 SATA (с переходниками питания на 5 устройств), 1 ATA66, 1 ATA33 (для оптических накопителей) и шлейф для подключения дисковода (все «широкие» шлейфы — черного цвета с логотипом компании);
- Планка на заднюю панель компьютера с 1 портом FireWire;
- Планка на заднюю панель компьютера с 2 портами USB и 1 портом Game/MIDI;
- Планка на заднюю панель компьютера с 1 COM-портом;
- Жесткая планка для соединения двух видеокарт, работающих в режиме SLI (SLI bridge);
- Заглушка на заднюю панель компьютера с держателем, который фиксирует соединение двух видеокарт вышеуказанной планкой (заглушка крепится в отсек задней панели между слотами PCIEx16, блокируя таким образом вывод одного из расположенных между ними слотов PCIEx1);
- Заглушка на заднюю панель платы для вывода соответствующих разъемов;
- 2 компакт-диска: с драйверами и фирменными утилитами ASUS, а также InterVideo WinDVD Suite (пакетом программ для просмотра и создания DVD: PhotoAlbum 1.0, WinDVD Creator 2, DVD Copy 2.5, Disc Master 2.5).
Интегрированные контроллеры
- Звуковой, на базе AC'97-кодека Realtek (Avance Logic) ALC850, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-Out;
- 2 сетевых: PHY-контроллер Marvell 88E1111-RCJ для интегрированного в чипсет MAC-контроллера Gigabit Ethernet (с функцией Active Armor, см. подробнее в описании чипсета), а также отдельная микросхема Intel RC82540EM с поддержкой 10/100/1000 Мбит/с (PCI-E Gigabit Ethernet);
- Дополнительный SATA-II RAID-контроллер, на базе микросхемы Silicon Image SiI3132CNU (интерфейс PCIEx1), с поддержкой 2 устройств SATA300 и возможностью их объединения в RAID-массив уровней 0 и 1;
- FireWire, на базе микросхемы Texas Instruments TSB43AB22A, с поддержкой 2 портов FireWire.
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0,07, -0,68 | Хорошо |
| Уровень шума, дБ (А): | -81,3 | Хорошо |
| Динамический диапазон, дБ (А): | 69,1 | Средне |
| Гармонические искажения, %: | 0,033 | Хорошо |
| Интермодуляционные искажения + шум, %: | 0,056 | Хорошо |
| Взаимопроникновение каналов, дБ: | -73,2 | Хорошо |
| Интермодуляции на 10 кГц, %: | 0,179 | Средне |
Общая оценка: Хорошо (подробнее).
Фирменные технологии
- AI Quiet (включая Q-Fan 2) — автоматическое изменение скорости вращения вентиляторов в зависимости от температуры;
- AI NOS (Non-Delay Overclocking System) — динамическое увеличение частоты процессора (точнее, FSB) в зависимости от текущей загрузки и возврат к начальному состоянию после перехода в простой;
- AI Net 2 — распознавание сетевым контроллером места повреждения интерфейсного кабеля даже без загрузки ОС;
- CrashFree BIOS 2 — возможность автоматического восстановления BIOS с дискеты или загрузочного CD даже после повреждения информации во флэш-микросхеме;
- EZ Flash и LiveUpdate — утилиты, позволяющие прошить новую версию BIOS без необходимости загрузки с дискеты;
- MyLogo2 — возможность вывести на экран собственную графическую заставку при загрузке системы.
Настройки
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | При зависании системы на старте (вследствие переразгона) применение этой функции не требуется, плата автоматически изменит параметры BIOS на стабильные | |
| Перемычка для выбора режима работы процессорного вентилятора | Есть возможность явно указать, совместим ли вентилятор со спецификацией Intel PWM Fan (4-контактный провод, поддерживает регулировку частоты вращения) | ||
| Из BIOS, основанного на версии AwardBIOS 6.00 от Phoenix | Возможность отключения специфических функций процессора | + | Hyper-Threading, Execute Disable Bit, Internal Thermal Control, Enhanced SpeedStep, Enhanced Halt State |
| Настройки таймингов памяти | + | CAS# Latency, RAS# to CAS# Delay, Row Precharge Delay, Row Active Delay, Row Cycle Timing (все — с расширенным диапазоном значений), Addressing Mode | |
| Выбор частоты работы памяти | + | Большой набор делителей, позволяющий выставить частоту памяти достаточно близко к задаваемому вручную значению в интервале 400—1200 МГц (в удвоенных значениях эффективной частоты DDR) с шагом 1 МГц | |
| Возможность задания частоты для периферийных шин | + | PCI-E = 100—150 МГц с шагом 1 МГц | |
| Изменение частоты шины между мостами чипсета (HT) | + | 200—1000 МГц шагами по 100/200 МГц | |
| Ручное распределение прерываний по слотам | - | ||
| Изменение частоты FSB | + | от -10 МГц от номинала до 1600 МГц (в учетверенных значениях эффективной частоты QPB) с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | Для процессоров без возможности менять КУ по желанию пользователя — фиксация КУ в минимальном значении для семейства (x14) | |
| Изменение напряжения ядра процессора | + | Auto, 0,8375—1,6 В с шагом 0,0125 В, дополнительно увеличение на 0,1 В | |
| Изменение напряжения памяти | + | Auto, 1,85—2,3 В с шагом 0,05/0,1 В | |
| Изменение напряжения чипсета | + | 1,4, 1,5 В | |
| Изменение напряжения FSB | + | 1,25—1,4 В с шагом 0,05 В | |
| Изменение напряжения SATA (в южном мосту) | + | 1,5, 1,6 В | |
Использовалась версия BIOS 0802, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.
Производительность
Конфигурация тестовых стендов:
- Процессор: Intel Pentium 4 Extreme Edition 3,46 ГГц
- Память: 2 модуля Corsair XMS2-4300 CM2X512A-4300C3PRO (DDR2-533, 3-3-3-8)
- Жесткий диск: Samsung SP1213C (SATA), 7200 об/мин
- Видеокарта: ATI Radeon X800 XT, 256 МБ DDR
- БП: FSP AX500-A
- ОС: Windows XP SP2
В тестах производительности ASUS P5ND2-SLI Deluxe на высоте, местами заметно опережая платы от конкурентов, основанные на том же чипсете. Вообще, как видите, разница между моделями довольно велика, так что есть смысл дождаться подведения итогов в отдельной статье, посвященной сравнительному тестированию системных плат на NVIDIA nForce4 SLI IE.
| Тест | EPoX 5NVA SLI | Gigabyte 8N-SLI Royal | MSI P4N Diamond | ASUS P5ND2-SLI Deluxe |
|---|---|---|---|---|
| Архивирование в 7-Zip, мин:сек | 6:57 | 7:23 | 7:06 | 6:55 |
| Кодирование MPEG4 (XviD), мин:сек | 5:09 | 5:14 | 5:12 | 5:03 |
| Обработка изображений в Photoshop, мин:сек | 30:36 | 33:10 | 31:56 | 31:26 |
| Unreal Tournament 2004 (Lowest@640x480x32), fps | 74,6 | 73,6 | 74,3 | 76,5 |
| Unreal Tournament 2004 (Medium@800x600x32), fps | 69,6 | 68,3 | 69,1 | 71,3 |
Резюмируя, ASUS P5ND2-SLI Deluxe — это системная плата для тех, кто готов немного переплатить за имя производителя, но получить очень быструю модель с отличным уровнем функциональности, не отличающуюся впечатляющим комплектом поставки и качеством интегрированного звука.
