Gigabyte 8N-SLI Royal — системная плата на базе чипсета NVIDIA nForce4 SLI (Intel Edition)


Совсем недавно мы рассмотрели первую плату Gigabyte «класса» Royal (8I955X Royal), к которому по новой классификации моделей компании относятся продукты наиболее функциональные, богато укомплектованные и т. п. Очевидно, для 8N-SLI Royal справедливы все те же замечания общего характера и комментарии по комплектации, ибо она у этих моделей очень похожа, а главное отличие — чипсет. Давайте детально разберем, что может нам предложить топовая плата на NVIDIA nForce4 SLI (Intel Edition).

Плата обладает богатой функциональностью, но особых неудобств при сборке ее разводка не доставляет. Из относительно мелких недостатков отметим расположение разъемов FireWire и SATA (неудобно подключать кабели при установленной в последний слот PCI-карте), скученность разъемов вокруг слотов для памяти, а также расположение аудиовходов (вторая видеокарта их блокирует). Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите. Gigabyte предлагает еще одну модель 8N-SLI, модификацию Pro: у нее отсутствуют дополнительный контроллер IDE/SATA RAID, второй гигабитный сетевой адаптер, возможность применения U-Plus DPS, а из коплекта поставки изъят Bluetooth-адаптер.

В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 3000 мкФ, 4 по 1000 мФ и 5 по 560 мкФ, также на плате находится стабилизатор напряжения памяти (включающий 8 конденсаторов по 1000 мкФ и усиленный применением индуктивных элементов). В критических цепях применены в основном электролитические конденсаторы от компаний Sanyo и United Chemi-Con (качественные и надежные). На плате применяется фирменная технология Gigabyte — DPS: при установке в специальный слот модуля (в данном случае U-Plus DPS) с дополнительным VRM количество каналов в преобразователе напряжения питания процессора увеличивается до 8. Теоретически, такая схема обеспечивает большую стабильность работы, что особенно важно при разгоне. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы).

Системный мониторинг (ITE IT8712F-A, по данным BIOS Setup):

  • напряжения процессора, памяти, батарейки, +3,3 В и +12 В;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора).

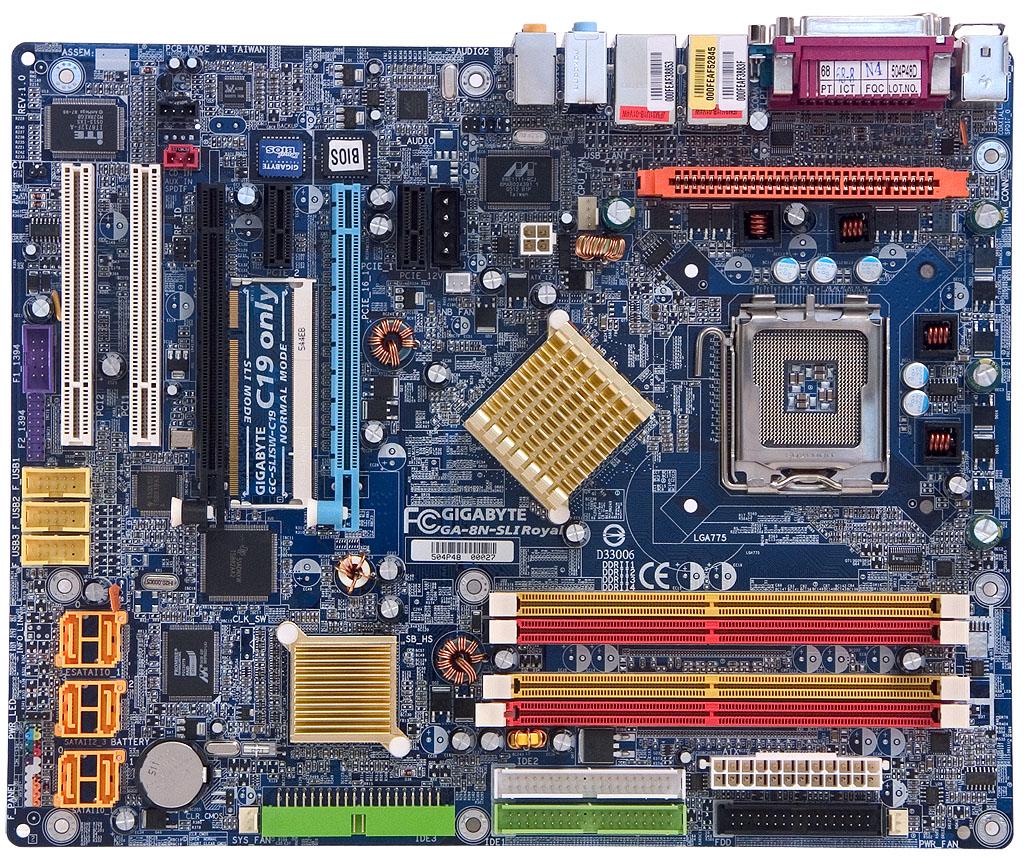

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775, точных данных о совместимости на момент выхода статьи нет, но плата должна работать с любыми современными процессорами Intel: Celeron D, Pentium 4, Pentium D (кроме модели 820, у которой сможет функционировать только одно ядро), Pentium 4 Extreme Edition, Pentium Extreme Edition);
  • 4 разъема под DDR2 SDRAM DIMM (до 4 ГБ DDR2-400/533/667 без ECC; поддерживается двухканальный режим работы при установке 2/4 модулей попарно равного объема и организации);
  • 2 слота PCIEx16 для видеоускорителей (либо функционирует только один их них (в режиме x16), либо оба в режиме SLI — x8/x8);
  • 2 слота PCIEx1 (один из них физически недоступен при установке двух видеокарт в режиме SLI);
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт, либо надо задействовать упомянутый ниже 4-контактный разъем), 4-контактный ATX12V для питания процессора, 4-контактный (периферийный) разъем для питания мощных видеокарт (подключение обязательно при использовании SLI);
  • Разъем для установки модуля DPS (в данном случае U-Plus DPS);
  • Разъем для установки планки-переключателя режимов работы слотов PCIEx16 (SLI/нормальный);
  • Разъем FDD;
  • 3 разъема IDE (Parallel ATA) на 6 устройств ATA133 — подключаемые к двум «чипсетным» разъемам диски можно объединить в RAID-массив уровней 0, 1, 0+1 или 5 с «чипсетными» же дисками SATA, подключаемые к оставшемуся разъему (функционирующему за счет дополнительного контроллера Promise) жесткие диски могут быть объединены в RAID-массив уровней 0 и 1 с SATA-винчестерами, подключенными к тому же контроллеру;
  • 6 разъемов SATA II (Serial ATA II) на 6 устройств SATA300 — 4 из них «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1 или 5 с «чипсетными» же дисками PATA, еще 2 функционируют за счет дополнительного контроллера Promise, подключаемые к ним винчестеры можно объединить в RAID-массив уровней 0 и 1 с PATA-винчестерами, подключенными к тому же контроллеру;
  • 3 разъема для подключения планок на 6 дополнительных портов USB (2.0);
  • 2 разъема для подключения планок на 3 порта GigaWire (FireWire-800);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем S/PDIF-In;
  • Разъем RF_ID для подключения неких специфических устройств Gigabyte;
  • Разъем для подключения датчика открытия корпуса (Chassis Intrusion);
  • 4 разъема для подключения вентиляторов (три из них с возможностью контроля, а процессорный — также с возможностью автоматической регулировки количества оборотов).

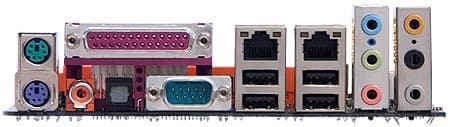

Задняя панель платы (слева направо, по блокам)

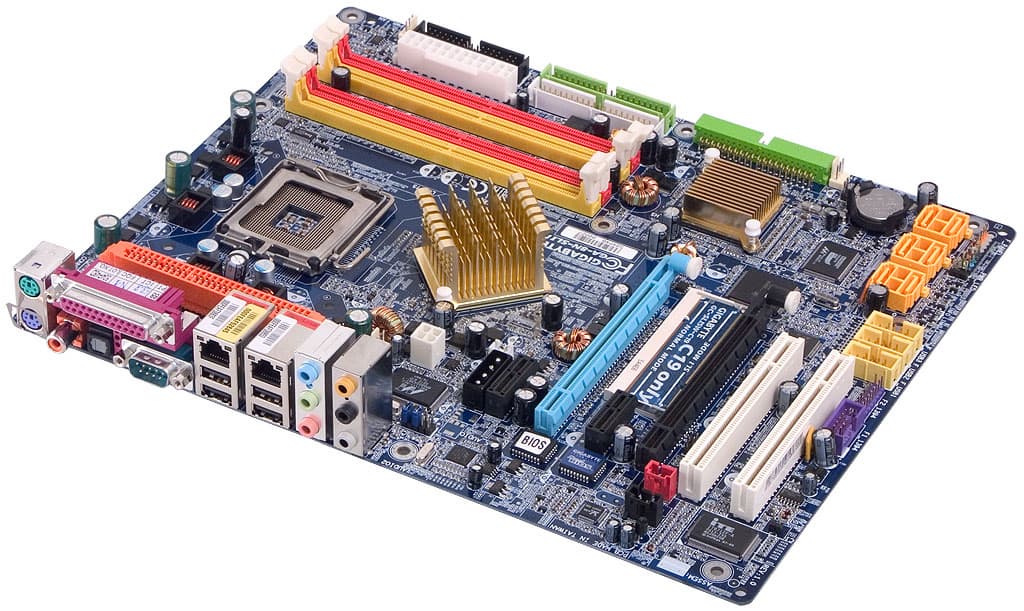

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, 1 COM-порт, S/PDIF-Out типов Coaxial (коаксиальный) и Toslink (оптический);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front, Mic-In, Rear, Center/Sub, Side).

Комплект поставки

  • Упаковка: стандартная коробка серии «i-DNA» (Intelligent Dual Nano Architecture);
  • Документация на английском языке: руководство пользователя, руководство по настройке SATA RAID, плакат с описанием основных моментов установки и настройки;
  • Кабели: 6 SATA (с переходниками питания на 6 устройств), 1 ATA66 и шлейф для подключения дисковода (оба синего цвета с логотипом компании);
  • Планка на заднюю панель компьютера с 2 портами USB и 2 FireWire/GigaWire;
  • 2 планки на заднюю панель компьютера с 2 портами USB на каждой;


  • USB-адаптер (модель BTD02) для организации беспроводной связи стандарта Bluetooth 1.2 (дальность связи до 100 метров);
  • USB-удлинитель (длиной порядка 1 метра);


  • U-Plus DPS (дополнительный модуль VRM, потенциально увеличивающий стабильность работы, в том числе при разгоне);
  • Планка для соединения двух видеокарт, работающих в режиме SLI (SLI bridge);
  • Заглушка на заднюю панель компьютера с держателем, который фиксирует соединение двух видеокарт вышеуказанной планкой (заглушка крепится в отсек задней панели между слотами PCIEx16, блокируя таким образом вывод расположенного между ними слота PCIEx1);
  • Дополнительная планка-переключатель режимов работы слотов PCIEx16 (Gigabyte 3D1 SLI/нормальный; первый режим необходим при установке ускорителя из серии Gigabyte 3D1, совмещающего два видеопроцессора NVIDIA на одной плате и требующего поэтому специфической организации работы слота PCIEx16, в который он устанавливается);
  • Вентилятор, который можно на защелках установить на радиатор северного моста;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • CD с драйверами и фирменными утилитами Gigabyte, а также пакет Norton Internet Security 2005.

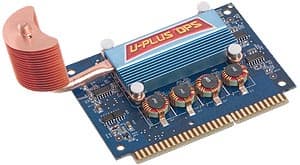

Обращает на себя внимание грамотный дизайн модуля U-Plus DPS, обеспечивающий очень качественное пассивное охлаждение всех полевых транзисторов в цепи преобразователя питания, для чего даже используется кулер с тепловой трубкой. В то же время, полевые транзисторы в основной цепи преобразователя питания на плате (которая способна функционировать и без применения DPS) никак специально не охлаждаются (ограничиваясь потоком воздуха от процессорного кулера), хотя, надо заметить, на плате на каждый канал преобразователя приходится по три, а не по два полевика. Набор фирменных утилит Gigabyte включает приложения для разгона и мониторинга системы, замены графического логотипа, выводимого на экран при старте, поиска последней версии BIOS для платы через интернет и прошивки загруженного образа и т. п. — ничего необычного и по-настоящему интересного.

За полный вариант поставки (с модулем U-Plus DPS и USB-адаптером BTD02) материнская плата Gigabyte 8N-SLI Royal удостаивается награды нашего сайта Excellent Package:

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Realtek ALC850, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-In/Out;
  • 2 сетевых: PHY-контроллер Marvell 88E1111-RCJ для интегрированного в чипсет MAC-контроллера Gigabit Ethernet (с функцией Active Armor, см. подробнее в описании чипсета), а также отдельная микросхема Marvell 88E8053-NNC с поддержкой 10/100/1000 Мбит/с (PCI-E Gigabit Ethernet);
  • SATA/IDE RAID-контроллер, на базе микросхемы Promise PDC20779, с поддержкой 2 жестких дисков ATA133, 2 устройств SATA300 и возможностью их объединения в RAID-массив уровней 0 и 1;
  • GigaWire, на базе микросхем Texas Instruments TSB82AA2/TSB81BA3, с поддержкой 3 портов GigaWire (FireWire-800, IEEE 1394b).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0,06, -0,58Хорошо
Уровень шума, дБ (А):-82,1Хорошо
Динамический диапазон, дБ (А):81,5Хорошо
Гармонические искажения, %:0,036Хорошо
Интермодуляционные искажения + шум, %:0,057Хорошо
Взаимопроникновение каналов, дБ:-80,9Очень хорошо
Интермодуляции на 10 кГц, %:0.188Средне

Общая оценка: Хорошо (подробнее). Качество аналогового вывода звука вполне обычное для сегодняшних интегрированных решений, провалов нет, но и положительно отметить нечего.

Фирменные технологии

  • DualBIOS — на плате есть вторая микросхема Flash EEPROM с резервной копией BIOS, которую можно использовать для восстановления в случае порчи основной копии;
  • U-Plus DPS (в специальный разъем на плате устанавливается дополнительный модуль VRM);
  • CIA (CPU Intelligent Accelerator) 2 — динамическое изменение частоты процессора (точнее, FSB) в зависимости от текущей загрузки;
  • MIB (Memory Intelligent Booster) 2 — технология, позволяющая оптимизировать работу с памятью за счет учета характеристик известных чипов/модулей;
  • EasyTune 5 — фирменная утилита под Windows для разгона и мониторинга системных параметров в реальном времени;
  • Q-Flash и @BIOS — утилиты, позволяющие прошить новую версию BIOS без необходимости загрузки с дискеты;
  • Xpress Recovery — утилита для создания резервной копии данных в скрытой области жесткого диска и последующего восстановления этих данных;
  • Xpress Install — автоматический подбор и установка необходимых драйверов и приложений с прилагаемого CD.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOSТочнее, на плате есть два контакта, которые надо замкнуть металлическим предметом — например, отверткой или перемычкой (если есть собственная)
Из BIOS, основанного на версии 6.00 от AwardВозможность отключения специфических функций процессора+Hyper-Threading, Execute Disable Bit, Enhanced Halt State
Настройки таймингов памяти+CAS Latency Time, DRAM RAS# to CAS# Delay, DRAM RAS# Precharge, Active to Precharge Delay, Active to Active Delay, Addressing Mode (1T/2T), Top Performance
Выбор частоты работы памяти+400—1200 МГц с шагом 1 МГц (задается удвоенная частота)
Возможность задания частоты для периферийных шин+PCI-E = 90—148,4375 МГц с шагом 1 и 1,5625 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+400—2000 МГц с шагом 1 МГц (задается учетверенная частота)
Изменение коэффициента умножения процессора+Только для процессоров с возможностью менять КУ по желанию пользователя
Изменение напряжения ядра процессора+Normal, 0,8375—1,6000 В с шагом 0,0125 В
Изменение напряжения памяти+Normal, +0,1—0,7 В с шагом 0,1 В
Изменение напряжения чипсета-
Изменение частоты шины между мостами чипсета (HT)+200—1000 МГц шагами по 200 МГц
Изменение напряжения FSB+Normal, +0,1—0,3 В с шагом 0,1 В
Изменение напряжения шины PCI-E+Normal, +0,1—0,3 В с шагом 0,1 В
Изменение напряжения SATA II+Normal, +0,1—0,3 В с шагом 0,1 В

Использовалась версия BIOS F1, как единственная доступная на начало тестирования. В вышедшей позже версии F2 добавлена поддержка обоих ядер у процессора Pentium D 830. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Полный набор настроек доступен по нажатию клавиш Ctrl+F1 в главном меню BIOS Setup.

Данные предварительного тестирования

Конфигурация тестовых стендов:

  • Процессор: Intel Pentium 4 Extreme Edition 3,46 ГГц
  • Память: 2 модуля Corsair XMS2-4300 CM2X512A-4300C3PRO (DDR2-533, 3-3-3-8)
  • Жесткий диск: Samsung SP1213C (SATA), 7200 об/мин
  • Видеокарта: ATI Radeon X800 XT, 256 МБ DDR
  • ОС: Windows XP SP2
  • БП: FSP AX500-A

Gigabyte 8N-SLI Royal — всего вторая протестированная в рамках нашего обычного цикла модель на nForce4 SLI IE, поэтому для наглядности мы привели не только результаты обеих плат на этом чипсете, но и показатели топовой платы от Gigabyte на конкурирующем по функциональности (и стоимости) чипсете от Intel (i955X).

ТестGigabyte 8I955X Royal (i955X)MSI P4N Diamond (nForce4 SLI IE)Gigabyte 8N-SLI Royal (nForce4 SLI IE)
Архивирование в 7-Zip, мин:сек7:127:067:23
Кодирование MPEG4 (XviD), мин:сек5:155:125:14
Обработка изображений в Photoshop, мин:сек32:3231:5633:10
Unreal Tournament 2004 (Lowest@640x480x32), fps72,674,373,6
Unreal Tournament 2004 (Medium@800x600x32), fps67,769,168,3

Новинка от Gigabyte слегка проигрывает плате MSI (до 3%), от модели на i955X она отстает совсем уж чуть-чуть, а в играх даже выходит вперед. Результаты пока не полные, ждите сравнительного тестирования плат на NVIDIA nForce4 SLI IE, где мы подведем окончательные итоги по скорости.

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем




19 июля 2005 Г.
