Системная плата ASUS P5GD1-VM на базе чипсета Intel 915G


Типичная бюджетная плата формата mATX, функциональность которой остается практически в рамках используемого чипсета. Правда, чуть-чуть ее все же расширили: видимо, ASUS показалось, что для low-end платы поддержка Parallel ATA все еще имеет большое значение, поэтому «чипсетный» разъем PATA дополнен еще одним, реализованным за счет установки внешнего IDE-контроллера от ITE. Насколько оправдано такое расширение, сложно сказать. Ведь даже один разъем Parallel ATA позволяет подключить два устройства, таким образом, два разъема могут понадобиться только обладателям систем с тремя PATA-накопителями, или тем, кто по принципиальным соображениям не желает подключать два устройства к одному каналу. Хотя, конечно, «кашу маслом не испортишь», так что в конечном итоге все будет зависеть от привлекательности цены.

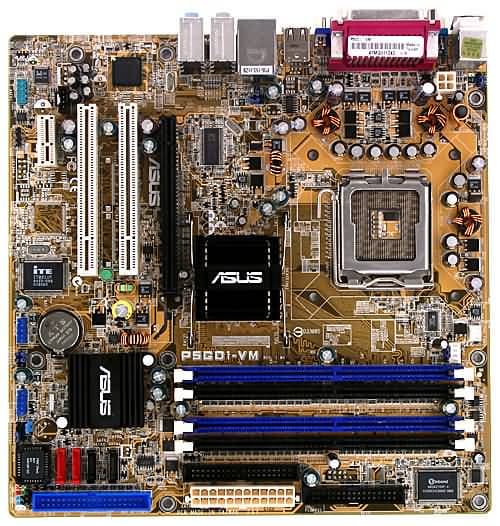

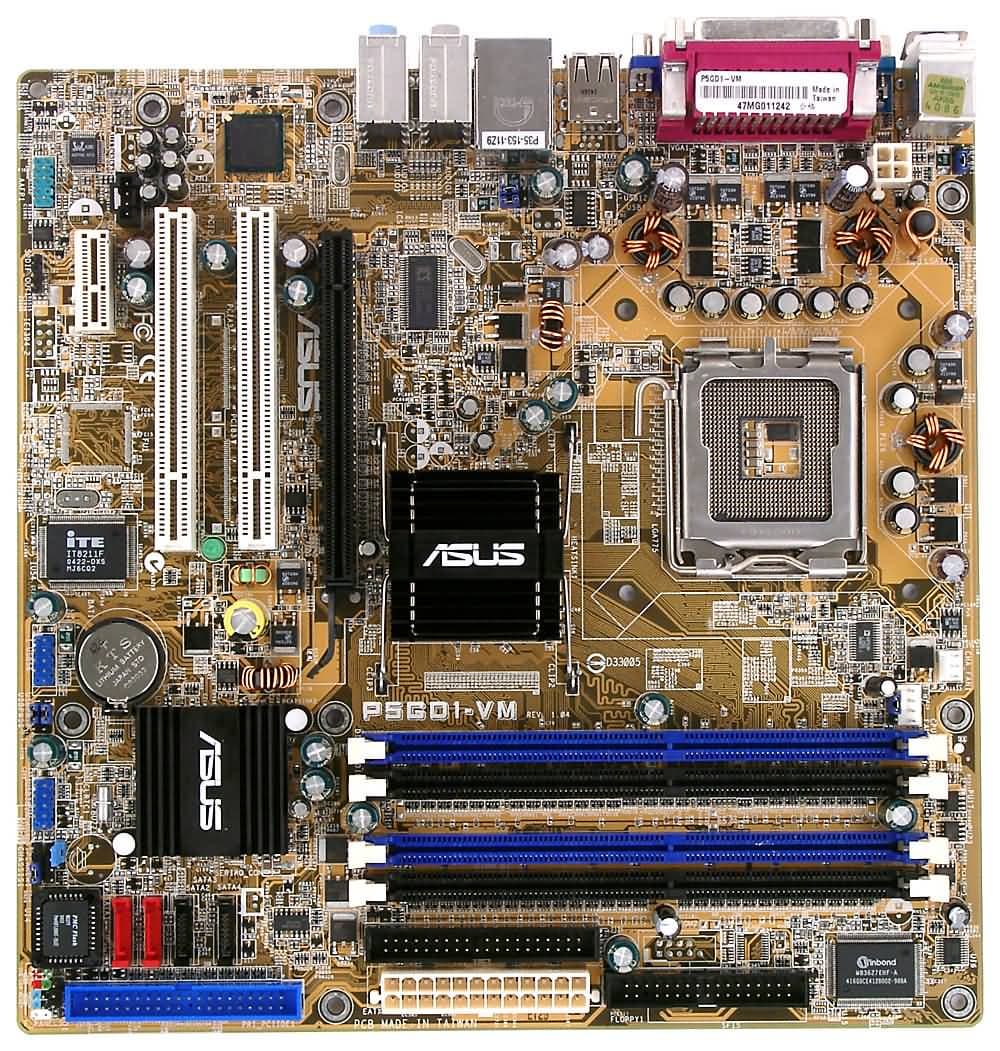

Разводка платы привычна для формата mATX, где размеры уменьшены в ущерб удобству сборки. Доступ к перемычкам может быть затруднен при установке платы в корпус, их краткое описание приведено на текстолите. Наличие +5 В Standby на плате индицирует зеленый светодиод. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 1 конденсатор по 1800 мкФ, 4 по 1000 мкФ и несколько менее емких. На плате находятся стабилизаторы напряжения шины PCI-E x16 (2x1000 мкФ) и памяти (4x1000 мкФ).

На плате разведены, но не распаяны, места под микросхему контроллера FireWire и его разъемы. Размер платы — 245х245 мм («широкий» mATX, крепление к корпусу восемью винтами, левый нижний край платы может немного провисать). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627EHF-A. Контролируются:

  • напряжения процессора, памяти, +3,3 и +/-12 В;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора);
  • температура платы (встроенным датчиком на плате).

Порты, коннекторы и разъемы на поверхности платы:

  • Процессорный сокет (Socket 775);
  • 4 x DDR SDRAM DIMM (различаются цветом, сгруппированы попарно);
  • 1 x PCI-E x16 (с защелкой);
  • 1 x PCI-E x1;
  • 2 x PCI 32-bit / 33 MHz;
  • Питание: стандартный EPS12V (24-pin) и 4-контактный для 12 В;
  • 1 x FDD;
  • 1 x IDE (Parallel ATA) «чипсетный»;
  • 1 x IDE (Parallel ATA) за счет дополнительного контроллера;
  • 4 x SATA (Serial ATA), все «чипсетные»;
  • 2 x USB 2.0 (для дополнительных планок);
  • Разъем для подключения датчика открытия корпуса;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 2 разъема для вентиляторов с возможностью контроля количества оборотов.

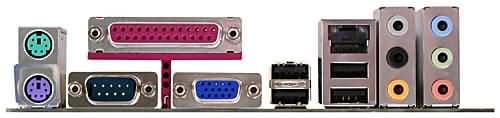

Задняя панель платы (слева направо, по блокам)

  • PS/2 мышь и клавиатура;
  • LPT, 1 COM-порт, D-Sub (VGA);
  • 2 порта USB;
  • 2 порта USB и разъем RJ-45 (Fast Ethernet);
  • 3 аудиоразъема (Center/Sub, Rear, Side);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка стандартного дизайна;
  • Документация: руководство пользователя на английском языке;
  • Шлейфы:
    • 1 x ATA66/100/133;
    • 1 x FDD;
    • 2 x SATA;
  • Планка на заднюю панель с 2 портами USB и 2 FireWire;
  • Заглушка на заднюю панель;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • PC-Cillin 2002;
    • ASUS Live Update;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • DirectX 9.0B.

Минимальный, прямо скажем, набор. Ну так и плата бюджетная. Версию DirectX, опять-таки, можно было бы и поновее включить, 9.0C не вчера вышла…

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека Realtek ALC861, с возможностью подключения аудиосистем 7.1 и разъемом для подключения фронтальных аудиовходов / выходов и S/PDIF;
  • Сетевой, на базе микросхемы Intel 82562EZ (10Base-T/100Base-TX);
  • IDE (Parallel ATA) на базе микросхемы ITE IT8211F, с поддержкой ATA133 (фактически микросхема поддерживает 2 канала, но на плату выведен только один).
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.14, -0.17Очень хорошо
Уровень шума, дБ (А):-92.9Очень хорошо
Динамический диапазон, дБ (А):92.5Очень хорошо
Нелин. искажения, %:0.0039Очень хорошо
Интермод. искажения, %:0.011Очень хорошо
Взаимопроникновение каналов, дБ:-93.1Отлично

Общая оценка: Очень хорошо (подробнее).

Фирменные технологии

  • ASUS CrashFree2 BIOS (возможность восстановления BIOS с дискеты или загрузочного CD);
  • ASUS Q-Fan2 Technology (изменение скорости вращения вентиляторов в зависимости от температуры);
  • ASUS EZ Flash (возможность прошивки BIOS без загрузки ОС);
  • ASUS MyLogo 2 (возможность вывести графическую заставку вместо обычной картинки BIOS);

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Набор перемычек для выбора установленного кулера CPU
Набор перемычек для включения / выключения поддержки SMBus 2.0
Из BIOS, основанного на версии 2.51 от AMIНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, RAS Precharge, Burst Length
Выбор частоты работы памяти+Auto, DDR2-400, DDR2-533, DDR2-600
Настройка работы шины PCI/PCI-E x1
Возможность изменения делителя частоты для шины PCI/PCI-E x1
Ручное распределение прерываний по слотам
Изменение частоты FSB
Изменение коэффициента умножения процессора+x8-x28
Изменение напряжения ядра процессора
Изменение напряжения памяти
Изменение напряжения чипсета
Изменение напряжения шины PCI-E

Использовалась версия BIOS 1005, как последняя из доступных на время проведения тестирования.

Данные предварительного тестирования

 ASUS P5GD1-VMIntel D915GUX
Return to Castle Wolfenstein, 800x600x32236233
Adobe Photoshop 7.0, исполнение скрипта 00:08:2300:08:21
Кодирование DivX 5.1 Pro 00:07:2200:07:21
Архивирирование в 7-zip00:07:2200:07:38

Справочная информация



Плата предоставлена на тестирование производителем




30 сентября 2004 Г.
