Первая побывавшая у нас серийная плата на чипсете SiS 645DX почти не изменилась по сравнению со своей предшественницей на SiS 645. Можно упомянуть иное местоположение микросхемы Flash EEPROM, отсутствие слота ACR и т. п. - по большому счету все эти отличия незначительны.
Комплект поставки включает:
- Упаковку: коробка уже привычного дизайна;
- Документацию: руководство пользователя материнской платы - на английском языке, краткое руководство по настройке и установке платы - на 11 языках, включая русский;
- Кабели: один ATA66/100/133, один ATA33 и шлейф для подключения дисковода;
- Планку на заднюю панель компьютера с 2 портами USB;
- Заглушку на заднюю панель компьютера;
- Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- Adobe Acrobat Reader;
- 3Deep;
- Power Player SE;
- VideoLive Mail;
- DirectX 8.1;
- PC-Сillin 2000;
- Winbond Voice Editor;
- ASUS Update;
- ASUS Hotkey;
- ASUS PCProbe;
- ASUS Screensaver;
- ASUS MyLogo.
Разводка платы не выглядит необычной и страдает от привычных же недостатков: разъемы аудиовходов расположены перед слотами PCI, а при вставленной видеокарте неудобно работать с модулями памяти. Доступ к перемычкам и переключателям не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.
В двухканальном импульсном стабилизаторе напряжения питания процессора применены 5 конденсаторов по 3300 мкФ и несколько менее емких (что не впечатляет на фоне продукции конкурентов).
На плату интегрированы следующие контроллеры: звуковой, выполненный на базе микросхемы CMI8738/PCI-6ch-MX от C-Media с поддержкой аудиосистем 5.1, разъемом SPDIF и выходом для подключения фронтальных аудиоразъемов; сетевой, выполненный на базе возможностей чипсета. Установленный на плате I/O-контроллер ITE IT8707F позволяет работать с подключенными к имеющимся разъемам считывателями смарт-карт и флэш-карт форматов Memory Stick и Secure Digital.
На плате применены фирменные технологии компании: ASUS POST Reporter (для голосовых сообщений о возникновении проблем при загрузке системы), ASUS MyLogo (для отображения пользовательских картинок при загрузке системы), ASUS EZ Plug (для возможности использовать БП, не отвечающие стандарту ATX 2.03 - дополнительная подача сигнала +12 В на плату производится через стандартный разъем питания жестких дисков) и ASUS Q-Fan (автоматический контроль за скоростью вращения вентилятора).
Не распаяны, но разведены на плате: слот AMR, разъемы со следующими наименованиями: WOL1, WOL2, WOL3 и VPANEL1, - а также 1 микросхема (возможно, контроллер IEEE1394).
На плате используются возможности системного мониторинга микросхемы ASUS ASB100 Bach. Контролируются напряжения процессора, +3,3, +5 и +12 В, частота вращения 3 вентиляторов, температуры процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате. На плате имеется 3 разъема для регулируемого подключения вентиляторов.

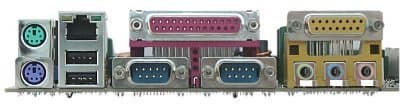

Краткие характеристики платы: разъемы памяти - 3 DDR SDRAM; слоты расширения - AGP/ 6 PCI; порты ввода/вывода - 2 COM/ LPT/ 2 PS/2/ 6 USB 1.1; размеры - 305х220 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Перемычка для выбора работы функции JumperFree | Enable/ Disable | ||
| Набор переключателей для выбора частоты FSB и памяти | 100/100, 100/133, 100/150, 100/160, 100/166, 105/140, 108/144, 112/149, 133/133, 133/166, 100/200 МГц | ||
| Перемычка для выбора напряжения, подаваемого на модули памяти | 2,5, 2,7 и 2,9 В | ||
| Перемычка для включения возможности запуска системы с клавиатуры PS/2 | |||
| Перемычка для включения возможности запуска системы с устройств USB | |||
| Перемычка для выбора режима работы каналов Bass и Center | Bass/Center, Center/Bass | ||
| Перемычка для выбора устройства в качестве стандартного PC Speaker | Buzzer/ Lineout | ||
| Перемычка для изменения напряжения, подаваемого на процессор | +0,2 В/ Normal | ||
| Из BIOS, основанного на версии 6.00 от Award | Настройки таймингов памяти | + | CAS Latency, RAS to CAS Delay, RAS Precharge Time, RAS Active Time, Command Lead-off Time |
| Выбор частоты работы памяти | + | Соотношение FSB:MEM: при FSB от 100 до 132 МГц - Auto, 1:1, 3:4, 3:5 и 3:6, при FSB от 133 до 160 МГц - Auto, 1:1, 4:3, 4:5 и 4:6 МГц, при FSB от 161 до 166 МГц - Auto, 1:1 и 4:3 | |
| Настройка работы шины AGP | + | ||
| Настройка работы шины PCI | + | ||
| Возможность изменения делителя частоты для шин AGP и PCI | - | ||
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 100-227 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x8-x50 | |
| Изменение напряжения ядра процессора | + | 1,5-1,85 В c шагом 0,025 В | |
| Изменение напряжения памяти | - | ||
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | - | ||
Использовалась версия BIOS 1006, как последняя из доступных на время проведения тестирования.
Плата традиционна для компании: функциональные возможности весьма неплохие, а также есть поддержка памяти DDR400 - пока не сертифицированной, но показывающей неплохие результаты.
