В портфолио компании BenQ есть несколько моделей проекторов, которые поддерживают отображение с частотой до 120 кадр/с и совместимы с затворными очками DLP-Link. Две этих особенности позволяют использовать данные проекторы для получения стереоскопического изображения. Рассматриваемый проектор интересен не только этими функциями, но так же и тем, что имеет короткофокусный объектив, может работать совместно с дистанционным пером PointDraw, поддерживает передачу изображения по сети и по USB, умеет демонстрировать графические файлы с USB-носителей и т. д. В дополнение к данной статье рекомендуем посмотреть ролик видеопроекта iXBT TV «Проектор BenQ MP 780 ST с технологией PointDraw и 3D-режимом».
Содержание:
- Комплект поставки, характеристики и цена
- Внешний вид
- Пульт
- Коммутация
- Меню и локализация
- Управление проекцией
- Настройка изображения
- Дополнительные возможности
- Передача изображения по сети и по USB
- Презентация с USB носителей
- Работа с интерактивным пером PointDraw
- Измерение яркостных характеристик
- Звуковые характеристики
- Тестирование видеотракта
- Определение задержки вывода
- Оценка качества цветопередачи
- Тестирование в стереоскопическом режиме
- Выводы
Комплект поставки, характеристики и цена
| Паспортные характеристики | |
| Технология проецирования | DLP, один чип DMD, 6 сегментов в светофильтре (RGBCYW) |
| Матрица | 16:10 |
| Разрешение матрицы | Wide XGA, 1280×800 |
| Объектив | Фиксированное фокусное расстояние, f = 7,78 мм, F2,89 |
| Лампа | 185 Вт |
| Срок службы лампы | 3000 ч в режиме высокой яркости 4000 ч в режиме пониженной яркости |
| Световой поток | 2500 ANSI лм (в режиме высокой яркости) |
| Контрастность | 3000:1 (full on/full off) |
| Размер проецируемого изображения, диагональ, 16:10 (в скобках — расстояние до экрана) | минимум 102 см (43,1 см) |
| максимум 762 см (323 см) | |
| Интерфейсы |
|
| Форматы входного сигнала | телевизионные (композитный вход и S-Video): NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, PAL-60, SECAM |
| компонентные аналоговые видеосигналы: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| аналоговые RGB-сигналы: VGA-UXGA (640×480—1600×1200@60 Гц) | |
| цифровые (HDMI): VGA-1080p (640×480—1920×1080@60 Гц) | |
| Уровень шума | 27/25 дБА или 30/28 дБ (режим высокой / пониженной яркости) |
| Встроенная звуковая система | Два громкоговорителя, 2×10 Вт |
| Особенности |
|
| Размеры (Ш×В×Г) | 329×137,2×241,9 мм |
| Масса | 3,7 кг |
| Потребляемая мощность | 260 Вт максимум |
| Напряжение питания | 100-240 В, 50-60 Гц |
| Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) | Н/Д(1) |
| Ссылка на сайт производителя | www.benq.ru |
| Отчеты MonInfo | HDMI VGA |
| Комплект поставки |
|

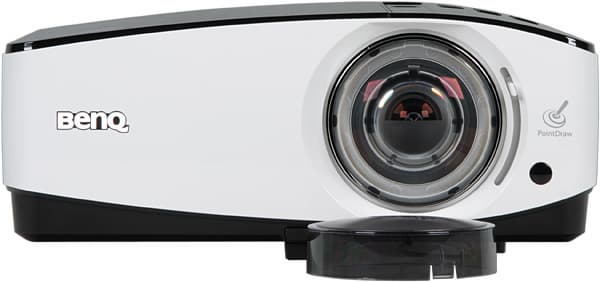

Внешний вид

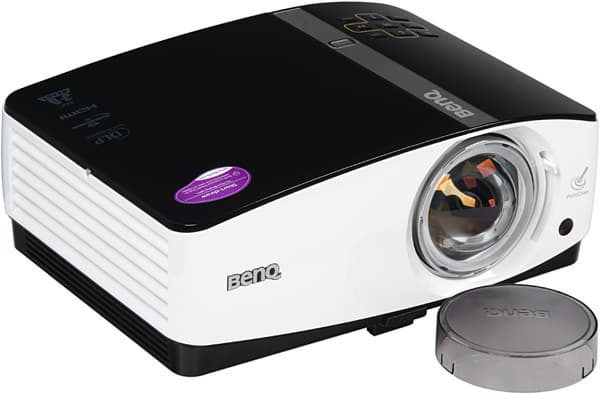

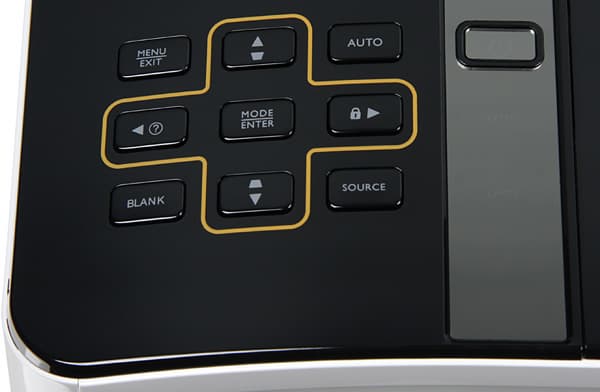

Корпус проектора изготовлен из пластика. Верхняя панель черная и имеет зеркально-гладкую поверхность относительно устойчивую к царапинам. Днище — черный пластик с матовой поверхностью, оставшаяся часть корпуса — это белый пластик с зеркально-гладкой поверхностью. Поверхность ниши с разъемами имеет прочную защитную пленку. Верхнюю панель делит на две неравные части зеркальная вставка (из пластика), на которой размешаются логотип, кнопка включения и индикаторы состояния. Также на верхней панели размещены несколько кнопок управления.
Большая часть верхней панели является крышкой лампового отсека. Воздух для охлаждения забирается через решетку во весь правый бок и через небольшую решетку на днище, а выдувается через решетку на левом боку. За боковыми решетками размещено по громкоговорителю. Сменного воздушного фильтра нет. Интерфейсные разъемы расположены в неглубокой нише на задней панели.
Также на задней панели можно обнаружить разъем питания, разъем для замка Кенсингтона и тыловой ИК-приемник. Второй ИК-приемник — на передней панели рядом с объективом.
Передняя ножка с зубчатой рейкой позволяет немного приподнять переднюю часть проектора (на 17 мм), а задняя правая ножка, выкручивающаяся из корпуса, позволит устранить небольшой перекос при настольном размещении проектора. В днище проектора вделаны 3 металлические втулки с резьбой — к ним крепится потолочный кронштейн. Проектор практически не имеет вступающих частей, за исключением объектива, который не только выходит за габариты корпуса, но и оснащен сильновыпуклой передней линзой. При хранении и транспортировки эту линзу защищает прочная пластиковая крышечка, прикрепленная резиновым поводком к корпусу.
Пульт

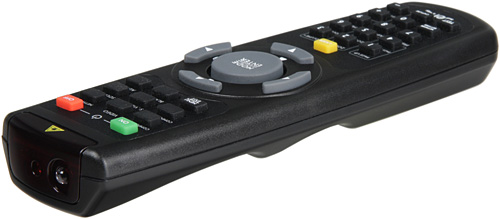

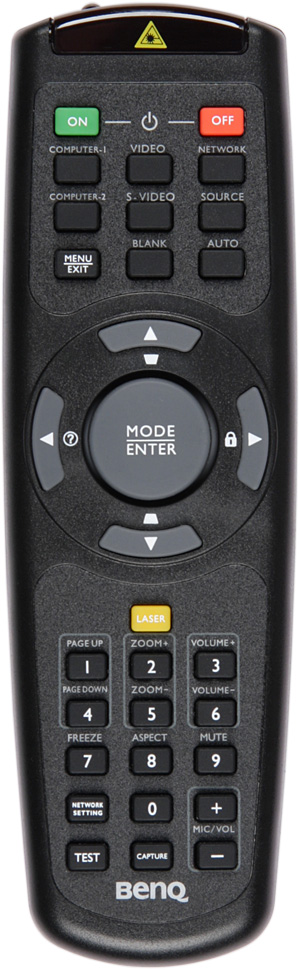

Корпус пульта изготовлен из матового черного пластика. Форма его корпуса эргономичная, поэтому он удобно ложится в руку. Большинство кнопок совсем не крупные и имеют очень-очень мелкие подписи.
Блоком курсорных кнопок пользоваться удобно, но центральная крупная кнопка очень легко нажимается, что зачастую приводит к неожиданным последствиям. Пульт оснащен встроенной лазерной указкой, включающейся кнопкой LASER. Включение и выключение проектора разнесено на две разные кнопки. Если подключить проектор по USB к компьютеру, используя разъем типа B на проекторе, то кнопками PAGE UP и PAGE DOWN на пульте можно будет дистанционно перелистывать слайды презентации.
Коммутация

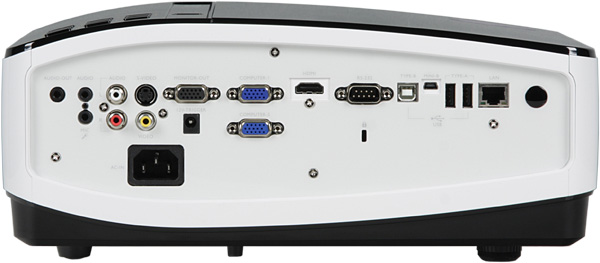

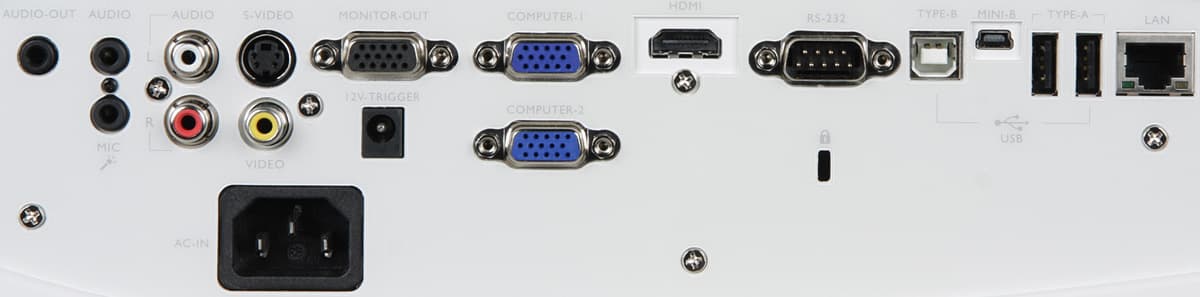

Разъемы доступны, но подписи к ним абсолютно нечитаемые. Есть HDMI-интерфейс, принимающий в цифровом виде, как видеосигнал, так и аудио. VGA-входы совместимы и с компонентными цветоразностными видеосигналами (потребуется соответствующий переходник на 3 RCA). Аналоговых аудиовходов два — гнездо 3,5 мм миниджек и пара RCA. Также есть микрофонный вход — тоже гнездо 3,5 мм миниджек. Звук на внешнюю аудиосистему выводится через еще одно гнездо 3,5 мм миниджек. Для передачи видеосигналов с VGA-входов на внешний монитор предназначен VGA-разъем черного цвета. Несколько нестандартным решением выглядит использование коаксиального (с центральным штырьком) разъема для подключения экрана с электромеханическим приводом. Проектор оснащен четырьмя USB-интерфейсами, выполняющими разные функции, какие — рассказано в соответствующих разделах. Питание на проектор подается через стандартный трехштырьковый разъем. Меню выбора источников изображения выводится при нажатии на кнопки SOURCE на корпусе и на пульте.

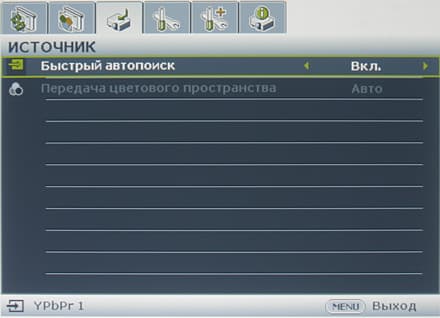

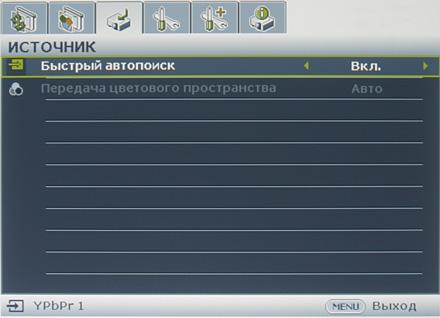

Также часть входов можно непосредственно выбрать кнопками пульта. Есть отключаемый автоматический поиск активного подключения.

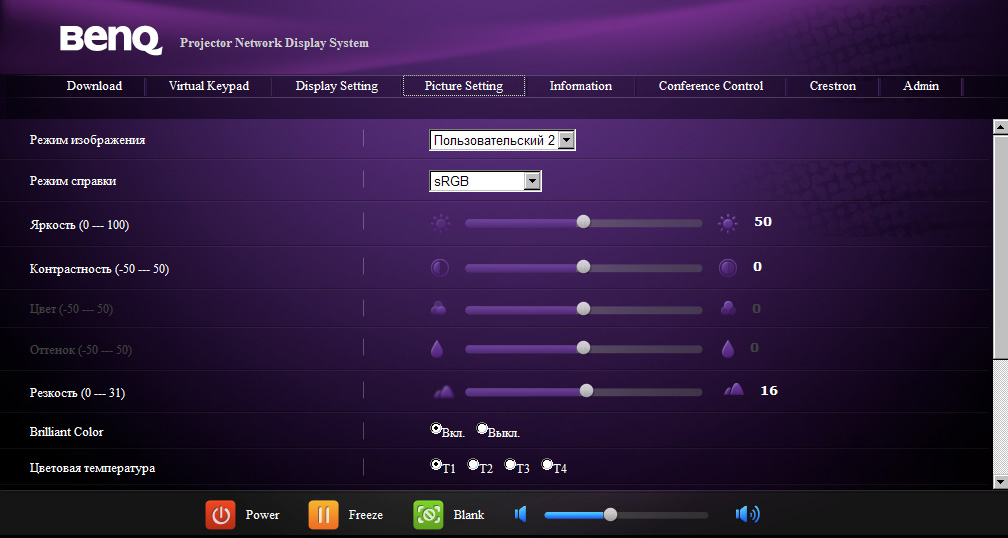

Заявлено, что интерфейс RS-232 используется в сервисных целях. Для дистанционного управления можно использовать сетевой порт Ethernet под витую пару. Контроль и управление осуществляются с помощью браузера, но, видимо, лучше использовать Internet Explorer версии не ниже 7, так как, например, в Mozilla Firefox выводится предупреждение, и не все страницы встроенного в проектор web-сервера отображаются корректно.
Меню и локализация

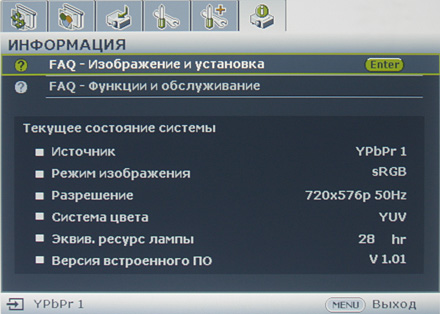

В меню используется ровный читаемый шрифт без засечек. Навигация удобная, но на команды проектор реагирует с некоторой задержкой, что слегка раздражает. Запоминается последняя страница верхнего уровня, к которой обращался пользователь. При настройке параметров изображения меню остается на экране, что несколько затрудняет оценку происходящих изменений. Настраивается положение меню на экране и таймаут автоматического выхода из меню. Есть русская версия экранного меню. Перевод на русский язык вполне адекватный. Некоторую помощь неопытным пользователям, возможно, окажет встроенная иерархическая справка.
В комплект поставки входят напечатанное краткое руководство пользователя с разделом на русском языке и CD-ROM с полными версиями руководства в виде файлов PDF, среди них также присутствует русская версия.
Управление проекцией

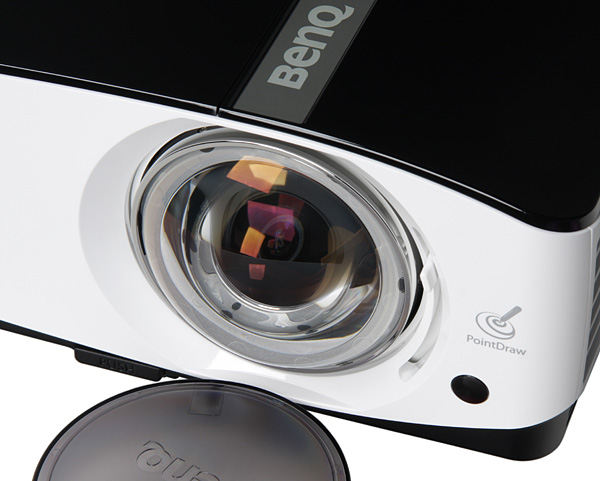

Проектор оснащен сверхширокоугольным объективом с фиксированным фокусным расстоянием. Фокусировка изображения на экране осуществляется с помощью рычажка, расположенного рядом с объективом.
Положение объектива относительно матрицы настроено так, что нижний край изображения находится чуть выше оси объектива (примерно на 16% от высоты проекции). В проекторе есть функции ручной и автоматической цифровой коррекции вертикальных трапецеидальных искажений (±40°). Настройку проекции может облегчить встроенный тестовый шаблон. Режимов геометрической трансформации четыре: 16:10 — вывод на весь экран, Реальн. — отображение пиксель-в-пиксель в случае сигналов с разрешением равным или меньшим WXGA, 4:3 — вывод в этом формате с подгонкой до высоты области проекции, 16:9 — вывод в формате 16:9 с подгонкой до ширины области проекции. В режиме Авто проектор сам выбирает между режимами 16:10, 4:3 и 16:9. Доступность режимов определяется типом подключения и характеристиками видеосигнала. Есть цифровое увеличение с возможностью сдвига области увеличения. Кнопка BLANK временно выключает проекцию, при этом если параметру Таймер пустого экрана присвоено одно из фиксированных значений, то проекция автоматически возобновиться через заданный интервал времени. Звук отключается кнопкой MUTE, а кнопка FREEZE переводит проектор в режим стоп-кадра.
Проектор допускает настольное и потолочное размещение и может работать как в режиме фронтальной проекции, так и на просвет. Очень короткофокусный объектив определяет способ размещения при фронтальной проекции — только перед зрителями.
Настройка изображения

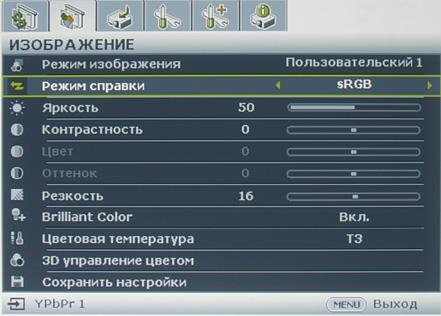

В проекторе имеется несколько предустановленных режимов с фиксированными настройками изображения и два пользовательских режима (Пользовательский 1 и 2). При выборе двух последних, взяв за основу один из профилей (список Режим справки), можно корректировать картинку с помощью стандартных настроек: Яркость, Контрастность, Цвет (насыщенность), Оттенок и Резкость (контурная резкость).

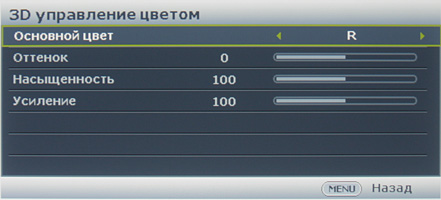

Кроме того, на цветовой баланс влияют режим Brilliant Color и профиль Цветовая температура, доступный только при включенном Brilliant Color. Продвинутые пользователи могут воспользоваться функцией 3D управление цветом — раздельной регулировкой оттенка, насыщенности и яркости шести основных цветов.

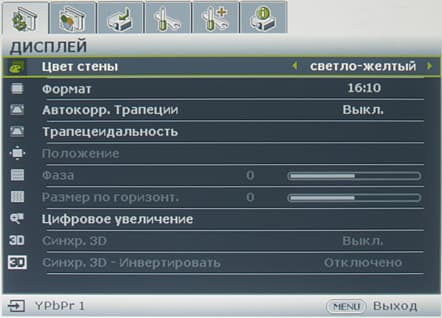

Параметр Цвет стены позволяет несколько скомпенсировать искажения цветов при проекции на цветную (светло-желтую, розовую, светло-зеленую и синюю) или черную стену/доску.
Яркость лампы и шум от вентиляции можно понизить, присвоив параметру Режим лампы значение Экономичный. Дополнительно к пользовательским профилям проектор автоматически запоминает некоторые настройки изображения для каждого видеовхода. Доступность настроек определяется видом текущего подключения и типом видеосигнала, а в режиме с поддержкой PointDraw и в стереоскопическом режиме настройки изображения заблокированы.
Дополнительные возможности
Для исключения несанкционированного использования проектора служат блокировка кнопок на корпусе проектора и защита паролем доступа к проектору — комбинация из 6 нажатий на курсорные стрелки, универсальный пароль в руководстве не приведен. В качестве заставки можно использовать фрагмент проецируемого изображения, захваченный с помощь функции My Screen. Доступ к этой функции также можно защитить паролем. Есть функция автоматического отключения проектора после заданного интервала отсутствия сигнала или просто по истечении заданного периода.

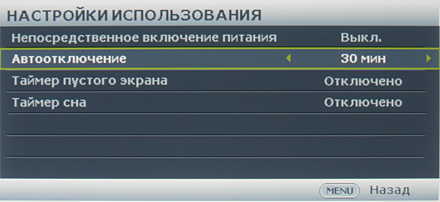

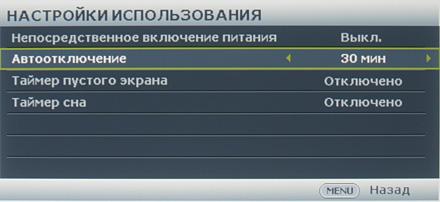

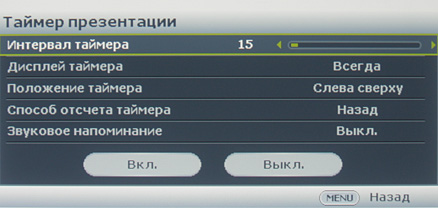

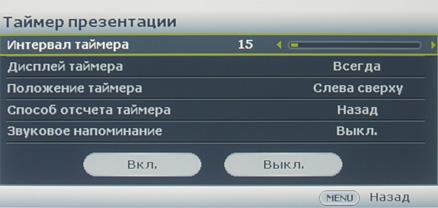

При активации функции Непосредственное включение питания проектор будет автоматически включаться при подаче питания. В случае жесткого лимита на длительность презентации в помощь докладчику можно включить таймер презентации.

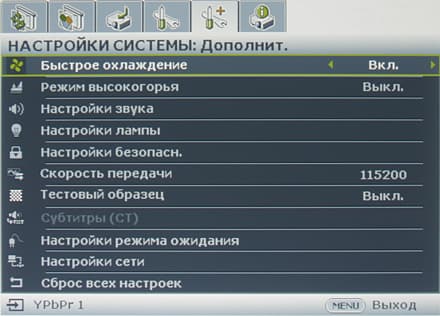

При включении функции Быстрое охлаждение проектор при выключении увеличивает обороты вентиляторов, что уменьшает время на охлаждение лампы до безопасной температуры до 2 секунд.
Проектор может отображать субтитры, передаваемые с некоторыми типами видеосигналов.
Передача изображения по сети и по USB
В варианте с USB все просто, достаточно подключить проектор к компьютеру по USB, используя разъем типа mini-B на проекторе, и изображение рабочего стола компьютера будет проецироваться проектором. Такая автоматизация обеспечивается эмуляцией проектором CD-ROM привода и наличием на виртуальном диске файлов autorun.inf и autorun.exe. Собственно второй файл и является программой, передающей изображение на проектор. Если автоматический запуск отключен (что, по идее, нужно сделать в первую очередь), то эту программу нужно будет запустить вручную.

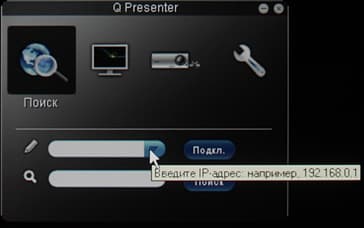

Для передачи по сети также нужно использовать специальную программу (о поддержке встроенной в Windows последних версий утилиты «подключение к сетевому проектору» ничего не сказано). Это программу — QPresenter — можно найти на прилагаемом CD, или скачать со встроенного в проектор web-сервера. Программа несложна в освоении. Самое сложное — это подключится к проектору, введя его IP-адрес или просто подтвердив результат автоматического поиска проектора в сети.

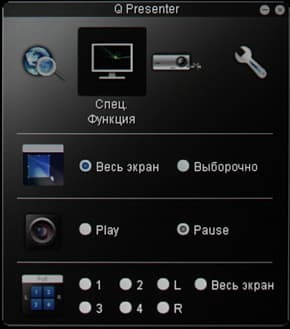

QPresenter может передавать на проектор весь рабочий стол или только его часть, выделенную рамочкой. Это изображение может занимать всю область проекции, или только ее половину, или четверть, поэтому на один проектор может проецироваться изображение от максимум четырех компьютеров.
Также один компьютер может передавать изображение максимум на восемь проекторов одновременно. Есть режим Видео, в котором качество картинки немного хуже (видны артефакты сжатия), но скорость передачи кадров немного выше. В свойствах указывается, следует ли запускать QPresenter автоматически при запуске системы. Выполнив все настройки окошко QPresenter можно спрятать.
Что по USB, что по сети в секунду передается порядка 10 кадров (по USB чуть больше), поэтому такой способ передачи изображения непригоден для просмотра видео и демонстрации сложных эффектов анимации, но показ статичных слайдов совсем не противопоказан.

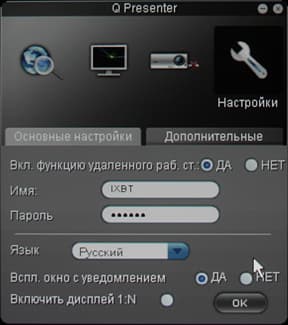

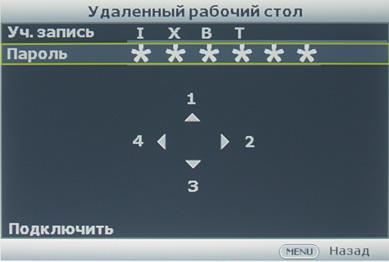

Кстати, в QPresenter встроена еще одна функция — эта программа может работать сервером удаленного доступа к рабочему столу. Включив эту функцию в QPresenter и введя зарегистрированные в QPresenter пароль и имя на странице Удаленный рабочий стол в меню проектора, пользователь проектора получает удаленный доступ к компьютеру, при этом для работы можно использовать подключенные к USB-портам проектора типа A мышь и клавиатуру.
Скорость передачи изображения такая же, что и при описанной выше трансляции изображения по сети, мышь и клавиатура работают, правда, использованный нами беспроводной набор работал с проектором немного странно.
Презентация с USB носителей

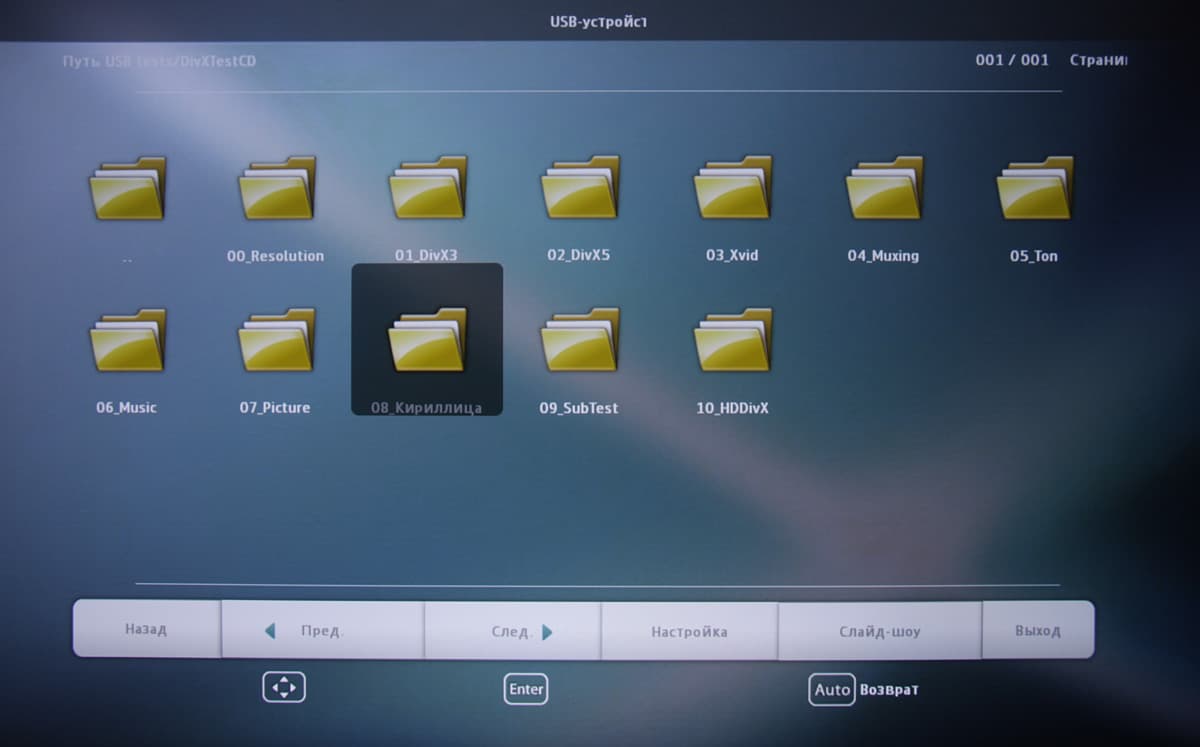

Проектор умеет показывать с USB-носителей (их нужно подключать к разъемам USB типа A на задней панели проектора) графические файлы в формате JPEG, GIF, TIFF, PNG и BMP.

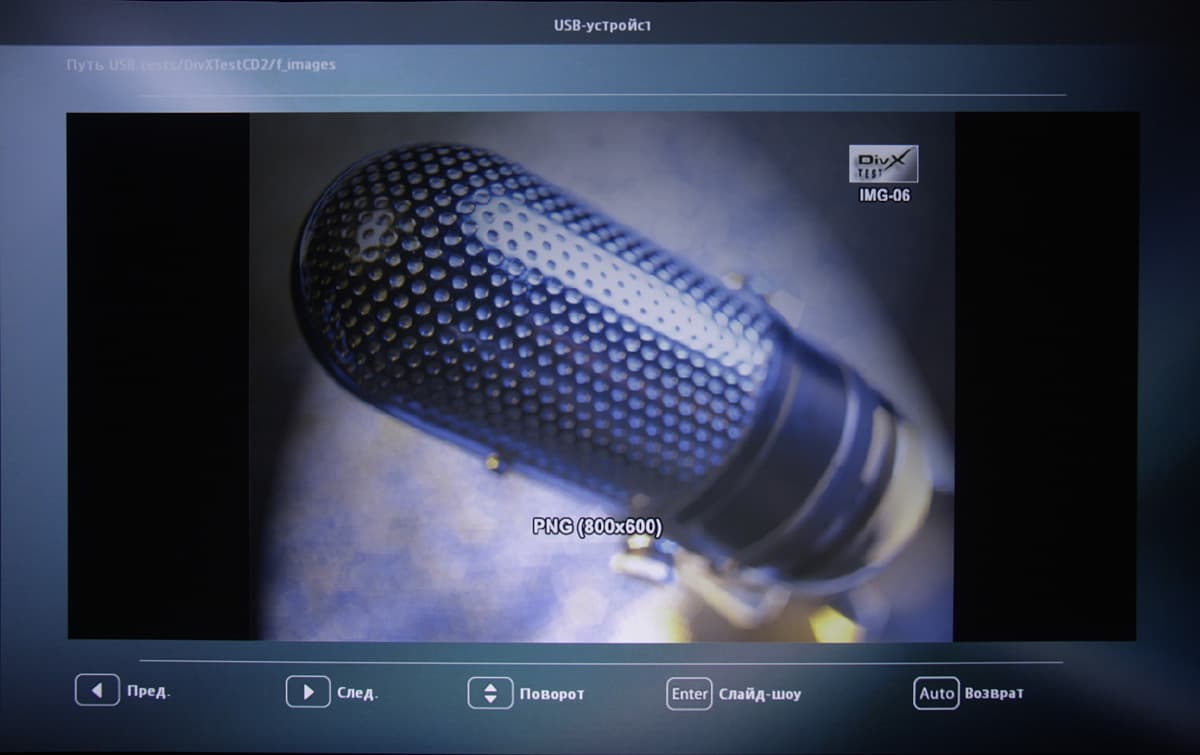

Размеры изображений всех перечисленных типов кроме JPEG не должны превышать 1280 на 800 пикселей. JPEG-файлы проектор показывает размером как минимум вплоть до 3967 на 2642 пикселей включительно.

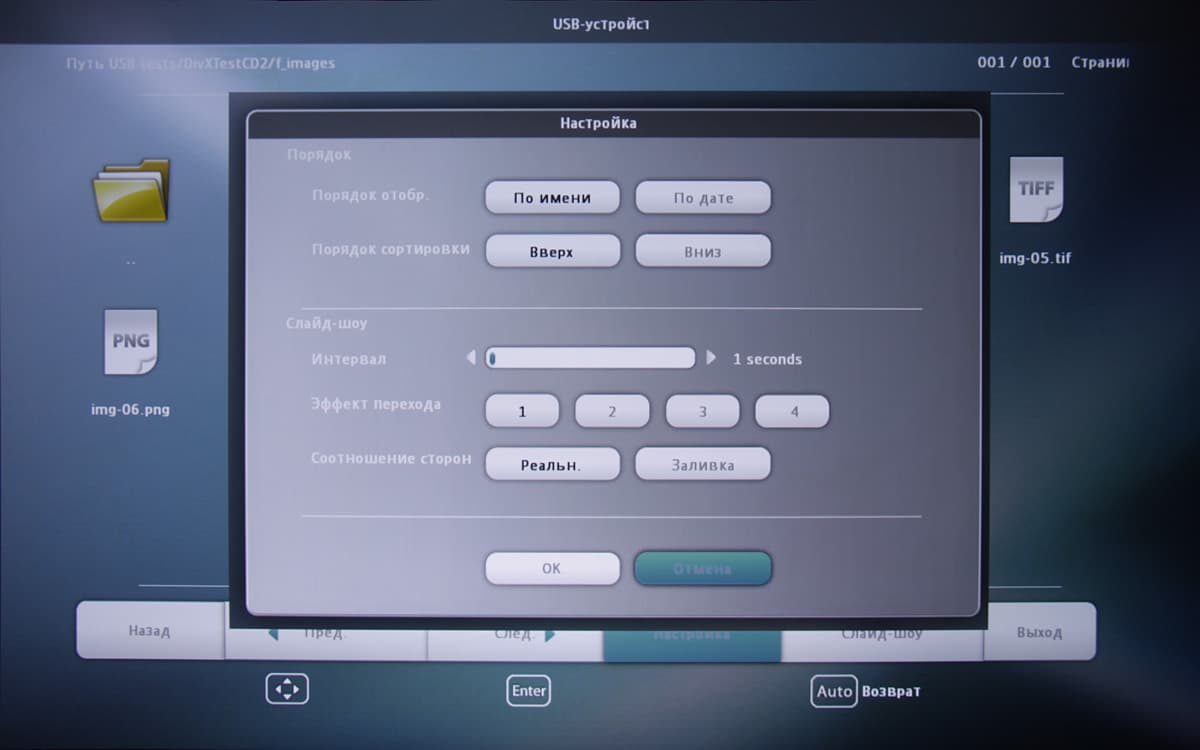

Картинки можно рассматривать в режиме слайд-шоу со сменой по нажатию кнопки или автоматически через указанный интервал.
Проектор довольно быстро распознал подключенный по USB внешний жесткий диск (форм-фактора 2,5″, но пришлось задействовать оба порта USB, так как от одного диск не запускался), но загрузка картинок занимает существенное время, поэтому быстро-быстро перелистывать слайды не получится. В руководстве заявлено, что проектор может показать только первые 200 файлов в одной папке.

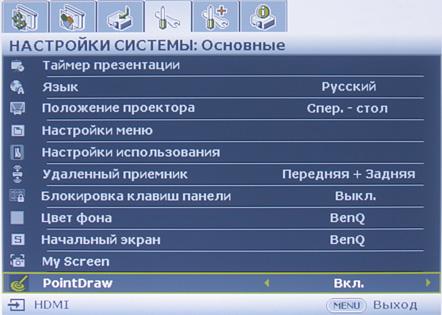

Работа с интерактивным пером PointDraw

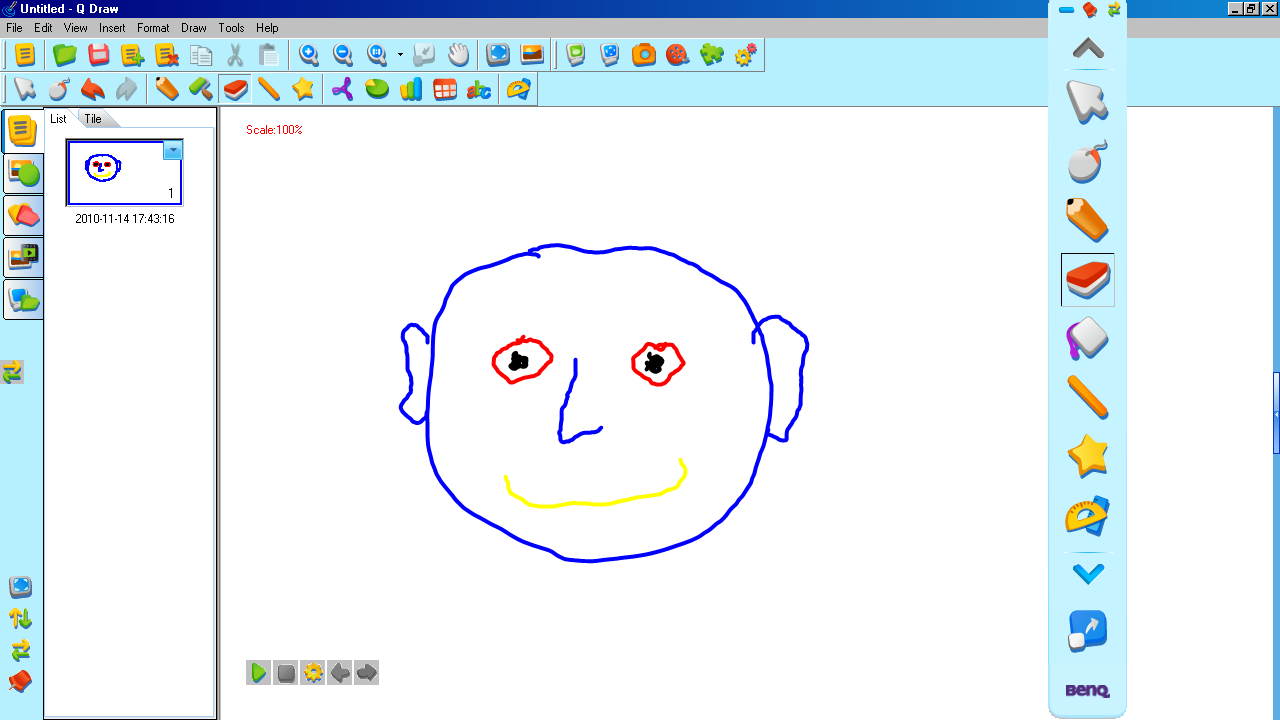

Очень часто короткофокусные проекторы используются совместно с интерактивными досками. Однако эти доски весьма недешевы и практически не могут использоваться в мобильном варианте из-за их веса и габаритов. Устройство PointDraw, входящее в комплект поставки данного проектора, позволит получить почти весь потенциал интерактивной доски при проекции на любой экран, в том числе и переносной.

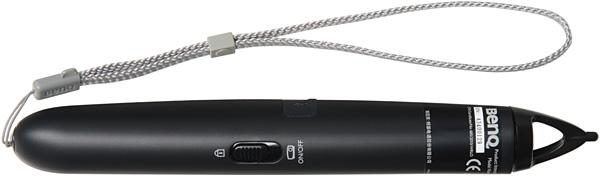

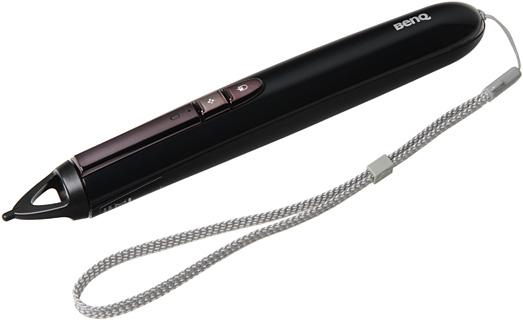

Формой PointDraw напоминает ручку-переросток. Корпус этой ручки изготовлен из черного пластика, сверху — зеркально-гладкая поверхность, снизу — приятное на ощупь и нескользкое резиноподобное покрытие. Сверху расположены синий индикатор состояния, красный индикатор истощения батареи и ее заряда, и две кнопки: ближе к переднему концу соответствует правой кнопке мыши, та, которая дальше — левой кнопке мыши. Снизу есть движок включения проектора, а сбоку — разъем USB типа mini-B, используемый для зарядки.

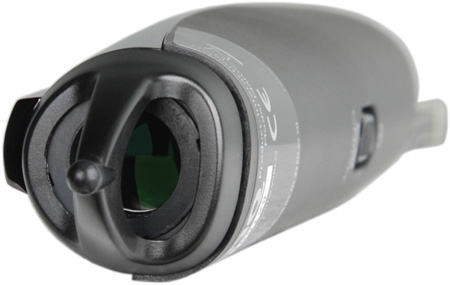

На заднем конце можно обнаружить ушко для шнурка на запястье (входит в комплект), а на переднем — чувствительный к нажатию носик, который бесполезен при использовании «мягких» экранов, так как его ход довольно тугой. Работает перо от встроенной и незаменяемой пользователем литиевой батареи (CR17360A, 3,6 В, 780 мА·ч), которая заряжается за 2,5 ч и позволяет работать 30—35 ч. Для зарядки пера можно использовать любой находящийся под напряжением USB-порт, главное, чтобы кабель от него заканчивался штекером типа mini-B, или комплектный блок питания с разъемом USB типа A, подключаемый к перу комплектным кабелем USB. Этот БП комплектуется несколькими сменными вилками под розетки различных типов. Для пера производитель заявляет длину 204 мм и диаметр (видимо, в самой толстой части) 30 мм и вес в 72 г. Перо и короткий кабель USB, используемый для подзарядки, можно хранить в комплектном чехле оранжевого цвета.
Координаты (или информация для их вычисления) и нажатия на кнопки передаются от пера на проектор по радиоинтерфейсу (частота 2,4 ГГц), а от проектора на компьютер — по USB (нужно подключаться к порту типа B на задней панели проектора, длина соответствующего комплектного кабеля A-B составляет 5 м, при этом проектор выступает в роли виртуальной мыши). Компьютер должен быть подключен к проектору по VGA или по HDMI и соответствующий вход должен быть выбран в качестве источника изображения. Но это еще не все условия, для работы пера в меню проектора необходимо включить режим PointDraw.
Устройство PointDraw работает по принципу древнего светового пера, использовавшегося совместно с ЭЛТ-мониторами. В режиме PointDraw проектор выводит на экран специальные синхроимпульсы, которые принимает оптический датчик, установленный в передней части пера.
Видимо, или сами эти импульсы зависят от координат или они определенным образом связаны с координатами и временем от начала вывода кадров. Подробности нам неизвестны, но ясно то, что оптический датчик пера позволяет определить, в какую часть области проекции направлено перо, и соответствующие координаты курсора мыши передаются на подключенный компьютер. В целом, пером пользоваться удобно, только выполнять двойной щелчок очень сложно, так как между щелчками курсор непременно перемещается. Точность позиционирования на расстоянии где-то порядка ширины проекции по субъективным ощущениям составляет не менее двух пикселей, перо уверенно работает на расстоянии как минимум двукратной ширины проекции и даже сбоку под углом 45° к плоскости экрана. Заметим, что в комплект поставки входит коммерческая версия программы Q Draw, в которой можно рисовать, воспроизводить процесс рисования, как-то работать со слайдами при проведении презентации в Microsoft PowerPoint (мы не выяснили, так как у нас установлен OpenOffice.org) и т. д.
Измерение яркостных характеристик
Так как у нас нет возможности корректно измерять освещенность экрана при больших углах падения света, то мы ограничились сравнительной оценкой светового потока в различных режимах. Результаты измерений для проектора BenQ MP780 ST:
| Режим | Световой поток, % | Контрастность full on/full off |
| Профиль Динамический, Brilliant Color вкл., низкая яркость | 100 | 2725:1 |
| Профиль Динамический, Brilliant Color вкл., высокая яркость | 117 | 3130:1 |
| Профиль Динамический, Brilliant Color выкл., низкая яркость | 30 | 820:1 |
| Профиль sRGB, Brilliant Color выкл., низкая яркость | 32 | 1090:1 |
| 120 Гц, низкая яркость | 51 | 76:1 |
| PointDraw, низкая яркость | 60 | 395:1 |
Отметим, что в режиме с высокой яркостью лампы всегда работает динамическая подстройка яркости — яркость лампы понижается для темных сцен. Проектор оснащен светофильтром с шестью сегментами: широкие красный, зеленый и синий, средние прозрачный и желтый и узкий сине-зеленый (cyan). (Описание технологии DLP и Brilliant Color можно посмотреть тут.) За счет прозрачного, желтого и сине-зеленого сегментов и использования промежутков между сегментами повышается яркость белого поля при включении режима Brilliant Color. Аналогично при включении режима Brilliant Color указанные сегменты участвуют в формировании ряда цветов. Разумеется, увеличение яркости белого, желтого и других цветов относительно, например, чистых красного, зеленого и синего ухудшает цветовой баланс. При выключении режима Brilliant Color баланс выравнивается. Однако при этом сильно понижается освещенность белого поля, а освещенность черного поля практически не меняется, что, в частности, приводит к значительному снижению контраста (см. таблицу выше).

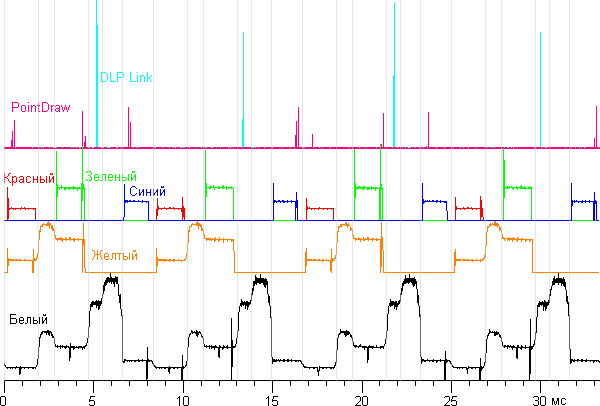

Попробуем определить, какие синхроимпульсы обеспечивают работу очков DLP-Link и пера PointDraw. Записи изменения яркости от времени при выводе различных цветов и в различных режимах позволяют построить нижеследующий график:
Все кривые, кроме нижней, для наглядности смещены вверх и выровнены по сегментам. Серые вертикальные линии обозначают примерные границы сегментов.
Самая нижняя кривая — это вывод белого цвета при включенном Brilliant Color. Видно, что при этом используются все сегменты (самый высокий пик соответствует прозрачному сегменту, пик пониже — сине-зеленому, и далее — желтому, зеленому, синему и красному).
Кривая выше — вывод желтого цвета при включенном Brilliant Color. Видно, что используются красный, зеленый и желтый сегменты.
Далее совмещенные на одном уровне по вертикали кривые для красного, зеленого и синего цветов при включенном Brilliant Color. Очевидно, что при этом яркость этих цветов сильно занижена, относительно яркости желтого и белого. Заметим, что при выводе сине-зеленого цвета соответствующий сегмент не задействован, что странно.
И еще выше — кривые яркости, соответствующие выводу черного поля в режимах 120 Гц (DLP-Link) и PointDraw. В этих режимах яркость черного поля повышается из-за вывода синхроимпульсов, но при просмотре через очки DLP-Link они отсекаются, тогда как в режиме PointDraw отсекать их некому, поэтому при работе пера контраст изображения сильно понижается (см. таблицу выше). Также из этих кривых следует, что для синхронизации DLP-Link используется сине-зеленый сегмент, а привязка к глазам осуществляется изменением промежутка между импульсами. Для работы PointDraw под синхронизирующие импульсы отводится часть времени прохождения красного, зеленого и синего сегментов, при этом синхроимпульсы отделяются промежутком от собственно вывода цветов, что приводит к понижению яркости цветов. Судя по графикам яркости от времени, частота чередования сегментов составляет 120 Гц при кадровой развертке в 60 Гц, т. е. светофильтр имеет скорость 2x. Эффект «радуги» заметен. Как и во многих DLP-проекторах для формирования темных оттенков используется динамическое смешение цветов (дизеринг).

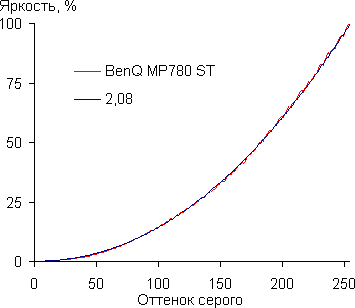

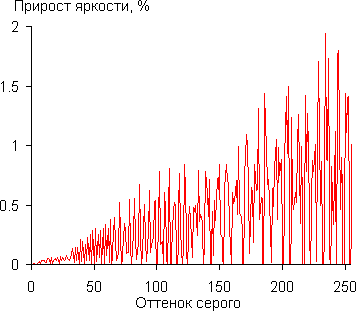

Для оценки характера роста яркости на шкале серого мы измерили яркость 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами (при HDMI-подключении):
Тенденция роста прироста яркости сохраняется во всем диапазоне, но не всегда каждый следующий оттенок значимо ярче предыдущего. Аппроксимация полученной гамма-кривой дала значение показателя 2,08, что ниже стандартного значения 2,2:
В режиме высокой яркости потребление электроэнергии составило 245 Вт, в режиме пониженной яркости — 214,5 Вт, в режиме ожидания, если все интерфейсы отключены — 0,9 Вт, в режиме ожидания, если все интерфейсы (сетевой, микрофонный вход, вывод на внешний монитор) включены — 19,5 Вт.
Звуковые характеристики
Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.
Шум от системы вентиляции умеренный.
| Режим | Уровень шума, дБА | Субъективная оценка |
| Высокой яркости | 41 | Умеренно громко |
| Пониженной яркости | 37,5 | Тихо |

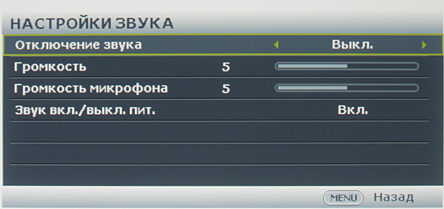

Встроенные громкоговорители относительно громкие, звук заметно искажается только на высокой громкости, низких частот, разумеется, нет, есть выраженный «пластмассовый» призвук. Тем не менее, качество этих источников звука выше, чем обычно бывает у проекторов. В меню можно включать/выключать звук, регулировать громкость и усиление микрофонного входа.
Тестирование видеотракта
VGA-подключение
При VGA-подключении на шкале серого различаются оттенки от 3 до 255. Четкость высокая. Тонкие цветные линии толщиной в один пиксель выводятся без потери цветовой четкости.
DVI-подключение
Для тестирования DVI-подключения мы использовали кабель-переходник с DVI на HDMI. Качество изображения высокое. Белое поле немного темнеет к верхним углам, черное поле немного светлеет в центре. Геометрия близка к идеальной (кривизна не превышает пары миллиметров на 1,5 м ширины). Равномерность цветового оттенка на шкале серого хорошая. Тонкие цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, не превышает 1/3 пикселя, да и то в углах. Есть незначительная неустранимая неравномерность фокусировки.
HDMI-подключение
HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 576i, 480p, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Сигнал 1080p при 24 кадр/с выводится в режиме 4-6 (4 периода один кадр, 6 — второй) с частотой чередования сегментов 120 Гц. Картинка четкая, цвета при отключении Brilliant Color правильные. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются (неустранимый завал в тенях не выходит за безопасные границы). Яркостная и цветовая четкости ограничены разрешением видеосигнала и физическим разрешением проектора, а не качеством видеотракта.
Работа с источником композитного и компонентного видеосигнала
Четкость изображения хорошая. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются.
Функции обработки видеосигнала
В случае чересстрочных сигналов проектор пытается правильно составить кадр из смежных полей. Проектор с переменным успехом справился с нашими тестовыми фрагментами с двигающимися мирами (преобразование 2-2 для PAL 25 кадр/с и NTSC 30 кадр/с) и хорошо с рядом тестовых фрагментов с диска HQV (кадры восстанавливались для фрагментов с 60 полей в секунду с чередованием полей 3-2 при 24 кадр/с исходно). При масштабировании из низких разрешений выполняется некоторое сглаживание границ объектов. При композитном подключении на неподвижных участках изображения полностью устраняется характерный цветовой муар.
Определение задержки вывода
Задержка вывода изображения относительно ЭЛТ-монитора при 60 кадр/с составила около 10 мс при VGA-подключении, 16/0 мс при HDMI(DVI)-подключении (проектор как первичный/вторичный монитор). При 120 кадр/с задержка вывода составила около 6,7 мс при VGA-подключении и 6,2 мс при HDMI(DVI)-подключении (проектор — первичный монитор).
Оценка качества цветопередачи
Для оценки качества цветопередачи мы использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).
Даже при выборе профиля sRGB цветовой охват немного отличается от sRGB:
Два спектра, полученные для белого поля, наглядно демонстрируют прирост яркости при включении режима Brilliant Color. Приведенные спектры красного, зеленого и синего полей (линии соответствующих цветов) соответствуют профилю sRGB и Динамический (по вертикальной оси отложена яркость, по горизонтальной — длина волны):

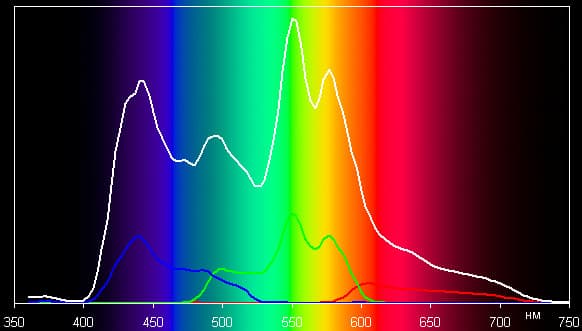

Динамический, Brilliant Color вкл.

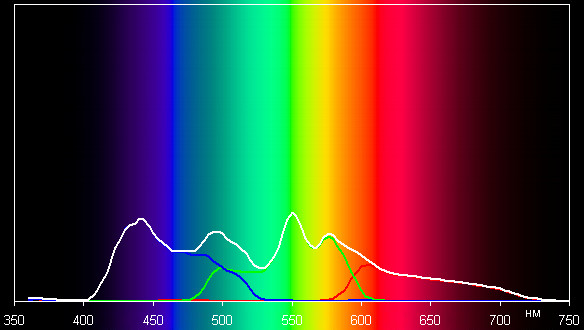

sRGB, Brilliant Color выкл.

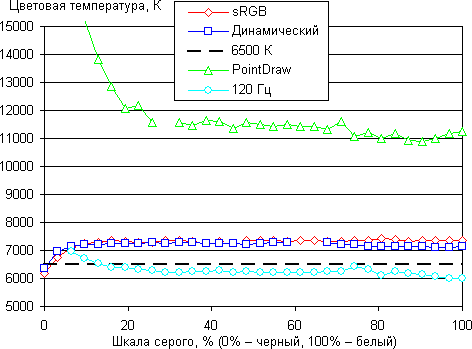

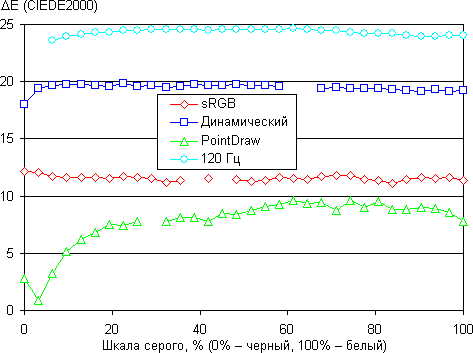

В режиме Brilliant Color цветовая яркость более чем в 3 раза ниже яркости белого поля. Цветовой баланс ближе всего к стандартному при выборе режима sRGB. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для режима Динамический, sRGB, 120 Гц (DLP-Link) через очки и PointDraw:
Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Отметим хорошую равномерность цветового тона на шкале серого, но все же в предустановленных режимах цветопередача заметно отклоняется от стандартной.
Тестирование в стереоскопическом режиме
Данный проектор поддерживает работу в стереоскопическом режиме с очками DLP-Link (синхронизация по самому изображению). 120 Гц на вход при 1280×720, 1024×768 и 800×600 поддерживают HDMI- и VGA-входы проектора. Режим синхронизации DLP-Link принудительно включается при подаче на вход сигнала 120 кадр/с и отключить его нельзя. Параметр Синхр. 3D - Инвертировать меняет местами глаза. Без этого параметра не обойтись, так как компьютер просто выводит чередующиеся кадры для правого и левого глаза, информация о том, какой для какого не передается и ее прием не предусмотрен.

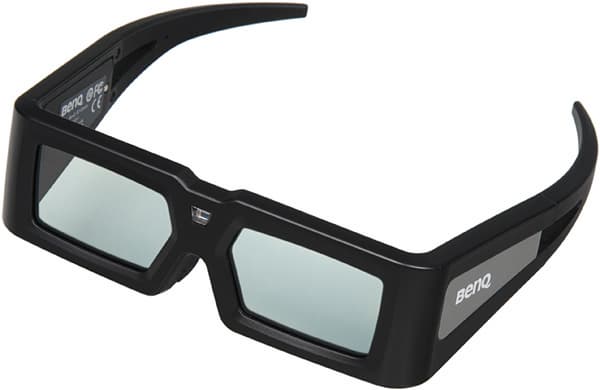

Для просмотра стереоскопического изображения мы использовали очки BenQ 3D Glasses.
Это активные затворные очки типа DLP-Link. Работают очки от двух элементов питания типа CR2032 (заявленное потребление равно 4 мА·ч, срок работы — 50 часов, дальность — 9 м, диапазон чувствительности детектора — 450—950 нм). Дизайн очков изысканным не назовешь. Корпус очков изготовлен из матового черного пластика, дужки изготовлены из резины и охватывают голову сзади, не цепляясь за уши. Заметим, что у пользователей с большой головой или наоборот маленькой могут быть некоторые проблемы, так как диапазон подвижности дужек не очень большой. В центре над выемкой под нос видно окошко оптического датчика. В правой части очков есть отсек на два элемента питания, в левой снизу — кнопка включения. В руководстве к очкам есть не совсем ясное указание, что длительное нажатие на эту кнопку переключает синхронизацию для глаз. Никакого индикатора нет. Через 3 минуты отсутствия приема синхросигнала очки автоматически отключаются. В комплект входит пара наносников для маленьких и больших носов, но нам достались два маленьких наносника, и видимо из-за этого особого комфорта при использовании этих очков мы не ощущали. Угол обзора в очках довольно большой. Разделение между глазами было полным, никаких паразитных контуров или двоения мы не видели. График ниже получен с помощью двух оптических датчиков, направленных через правое и левое стекло очков на источник непрерывного света.

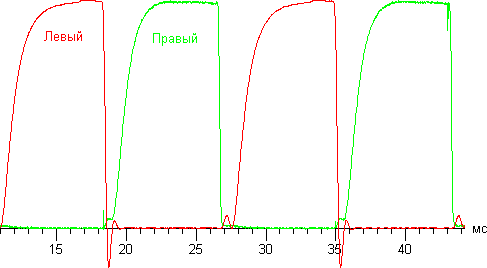

Видно, что есть момент времени, когда оба глаза выключены, именно в это время на экран проецируются синхроимпульсы (биения красной кривой обусловлены ограниченной полосой пропускания одного из датчиков).
Источником видеосигнала 120 Гц служили видеокарты AMD Radeon HD 6850 и NVIDIA GeForce 8800 GTX. В качестве теста мы с помощью программы StereoPhotoMaker посмотрели стереоскопические фотографии. Попытки посмотреть фильм с помощью также бесплатной программы StereoMovie Player не увенчались успехом, но мы не исключаем что это, тем не менее, возможно. Для того чтобы играть в игры в стереоскопическом режиме необходимо использовать дополнительное ПО, например ПО iZ3D. Однако версия iZ3D 1.12 в режиме вывода с затворными очками не работала совсем, а версия 1.11 показывала стереоскопическую картинку в тестовом окошке, но никак не в играх. Позднее выяснилось, что в случае карты AMD Radeon HD 6850 нужно было использовать не самый последний драйвер, а именно версии 10.10e. По крайней мере, нам сообщили, что в офисе российского представительства AMD на этом проекторе удалось поиграть в игры в стереоскопическом режиме.
У NVIDIA есть собственный программно-аппаратный комплект 3D Vision, поэтому поддерживать стороннее ПО эта компания не обязана, но данный проектор официально не поддерживает 3D Vision. Впрочем, при использовании VGA-кабеля без 12-го штырька, ответственного за передачу EDID, и inf-файла от официально поддерживаемого проектора, например от Acer H5360, скорее всего и этот проектор получится использовать совместно с 3D Vision (см. статью про DLP-проектор BenQ W600).
Отметим, что в стереоскопическом режиме яркость изображения из-за поглощения на стеклах очков и из-за временного разделения для глаз понижается до примерно 15% от исходной. Для сравнения укажем, что при использовании мониторов с поддержкой 120 Гц яркость понижается гораздо сильнее из-за относительно невысокой скорости ЖК-матриц мониторов.
Выводы
Проектор BenQ MP780 ST обеспечивает яркое изображение хорошего качества и большого размера при минимальном расстоянии до экрана. Из многочисленных дополнительных функций наибольший интерес представляет поддержка дистанционного пера PointDraw, что позволяет получить функциональность интерактивной доски с использованием обычного проекционного экрана, в том числе и переносного.
Достоинства:
- Сверхширокоугольный объектив отличного качества
- Работа с дистанционным пером PointDraw
- Высокая яркость
- Поддержка 120 Гц на вход и стереоскопического режима
- Передача изображения по сети и по USB
- Демонстрация графических файлов с USB-носителей
- Доступ к удаленному рабочему столу
- Возможность управления по сети
- Пульт ДУ с лазерной указкой
- Таймер презентации
- Русифицированное меню
Недостатки:
- Значимых нет
Проектор BenQ MP780 ST заслуживает награду за уникальную комплектацию.
