На официальном сайте BenQ нет никакой информации от том, что проектор BenQ W600 поддерживает стереоскопический режим или об его совместимости с активными затворными очками DLP Link (типа BenQ 3D Glasses) или NVIDIA 3D Vision. Однако нам стало известно, что подобная совместимость должна появиться после обновления микропрограммы проектора. Поэтому, получив этот проектор на тестирование, мы сразу отдали его в представительство BenQ на перепрошивку, в итоге проектор мы тестировали с микропрограммой версии 102.
Содержание:
- Комплект поставки, технические характеристики и цена
- Внешний вид
- Пульт
- Коммутация
- Меню и локализация
- Управление проекцией
- Настройка изображения
- Дополнительные возможности
- Измерение яркостных характеристик
- Звуковые характеристики
- Тестирование видеотракта
- Определение задержки вывода
- Оценка качества цветопередачи
- Тестирование в стереоскопическом режиме
- Выводы
Характеристики и цена
Вынесены на отдельную страницу.

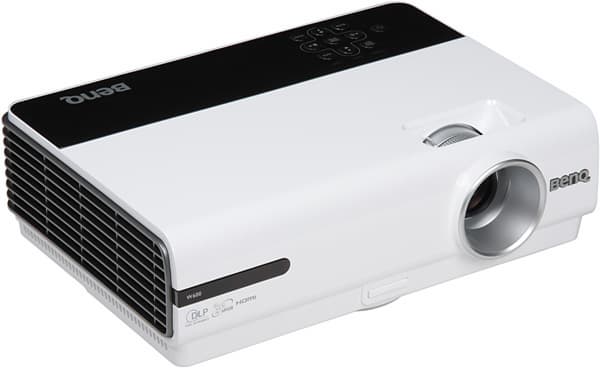

Внешний вид

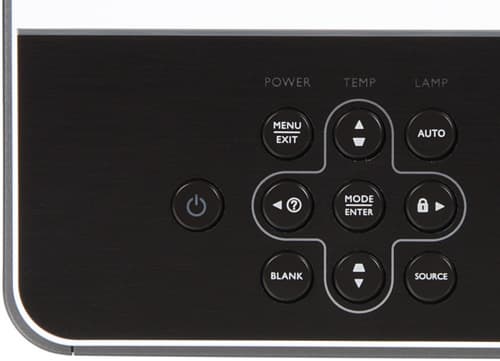

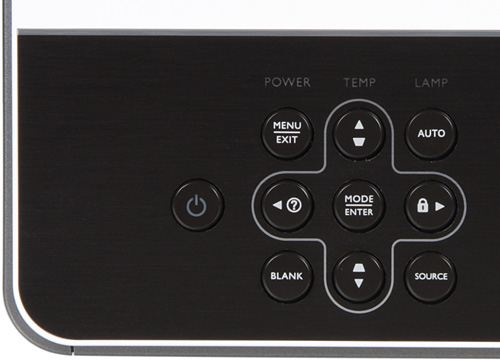

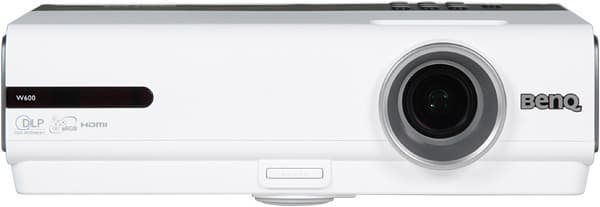

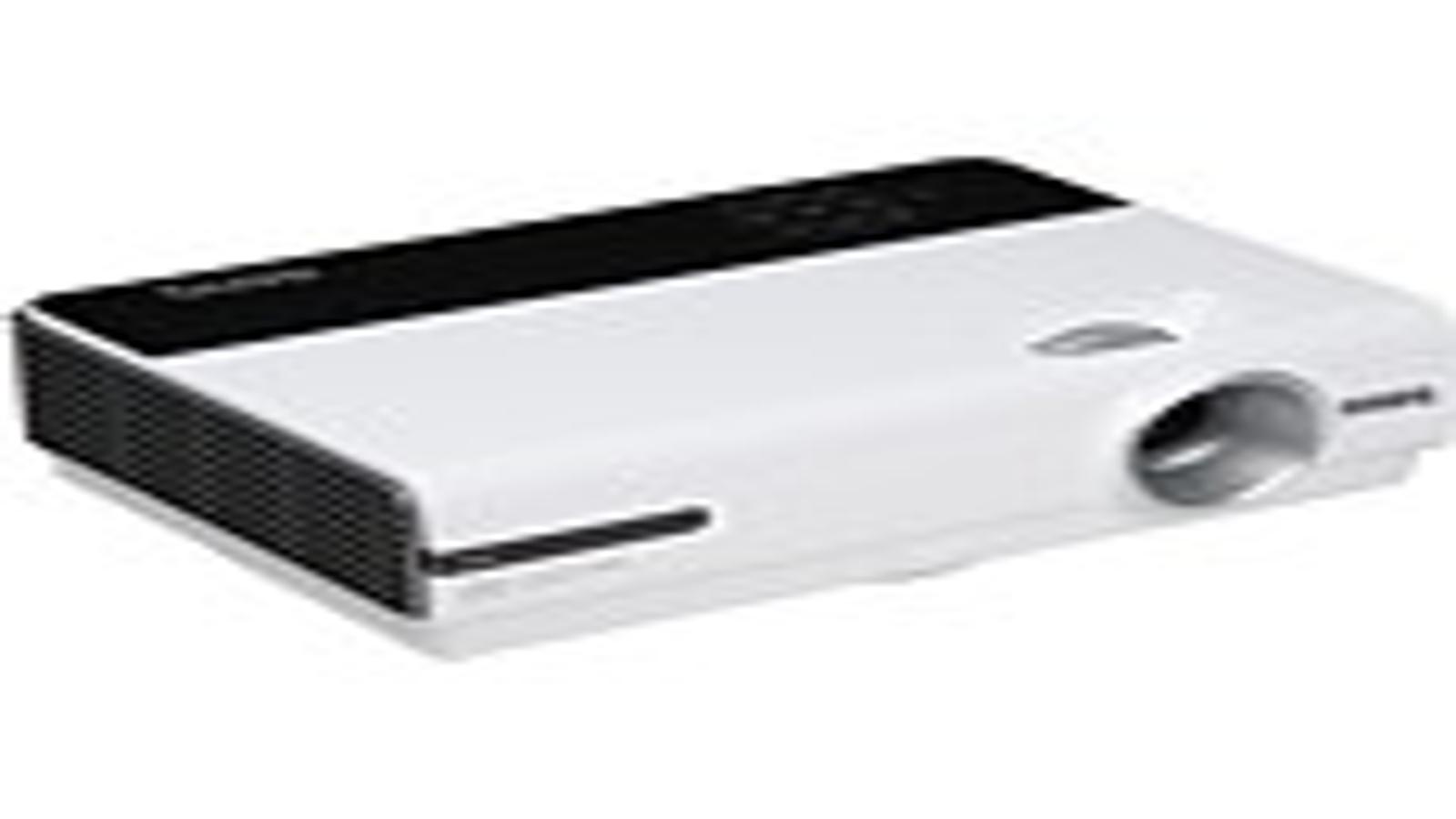

Корпус проектора изготовлен из пластика с различным сочетанием цвета и гладкости поверхности — белого матового и зеркально-гладкого, серебристого и темно-серого с металлическим отливом. В целом подобная комбинация материалов не отличается высокой маркостью, да и мелкие повреждения не очень заметны. На верхней панели находятся кнопки управления и индикаторы состояния.

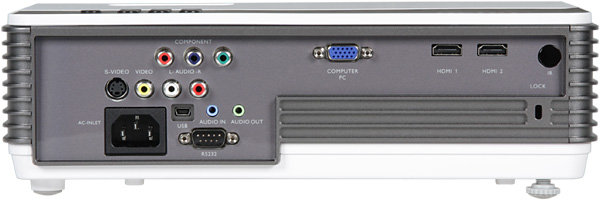

Разъем питания и интерфейсные разъемы расположены в неглубокой нише на задней панели.
Плоскость этой ниши защищена толстой прозрачной пленкой, устойчивой к механическим повреждениям. Также на задней панели можно обнаружить разъем для замка Кенсингтона. ИК-приемников два: спереди и сзади.

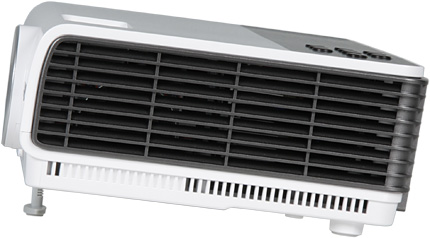

Воздух для охлаждения забирается через решетки на левом боку и на днище, а выдувается через решетку на правом боку. Небольшой громкоговоритель помещен за решетку на левом боку.
Передняя ножка с зубчатой стойкой выпускается при нажатии на кнопку спереди. Задняя правая ножка немного выкручивается из корпуса, что позволяет выровнять положение проектора, поставленного на горизонтальную поверхность. Для крепления потолочного кронштейна в днище проектора вделаны 3 металлические втулки с резьбовыми отверстиями. Также на днище находится крышка отсека лампы (для замены лампы проектор придется снять с кронштейна).
Пульт

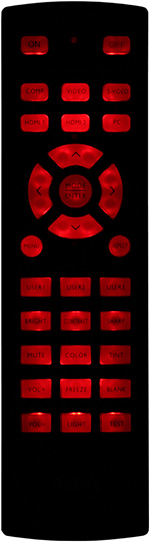

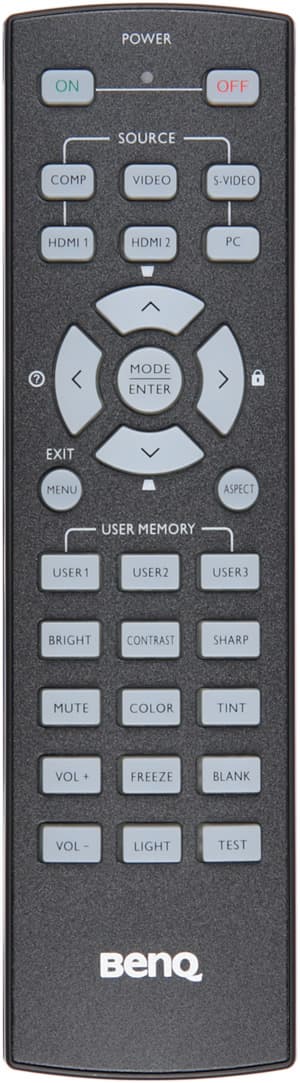

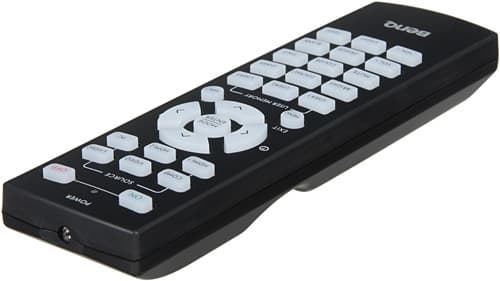

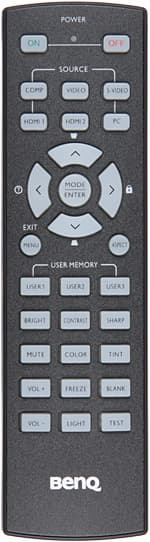

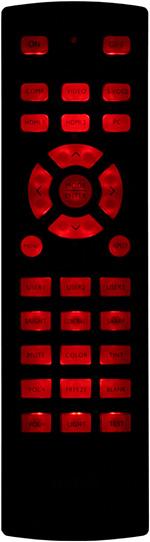

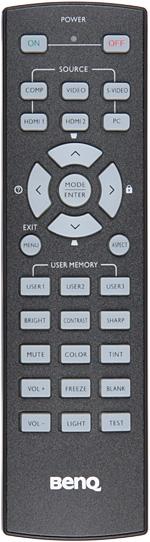

Корпус пульта изготовлен из матово-черного пластика. Благодаря эргономичной форме корпуса пульт удобно ложится в руку. Пульт полнофункциональный с прицелом на кинотеатральное использование проектора — отдельные кнопки для выбора входов, для переключения профилей, для быстрого вызова основных настроек изображения. Кнопки достаточно крупные и имеют читаемые подписи. Блоком курсорных кнопок пользоваться удобно. Есть яркая и равномерная светодиодная подсветка, включающаяся при нажатии на любую кнопку и выключающаяся через 10 с или при нажатии на кнопку LIGHT.
Коммутация

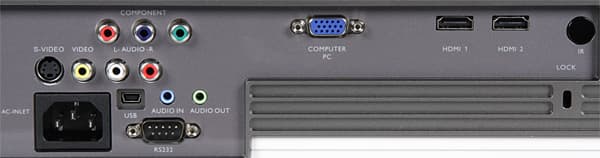

Аудиовходов два — гнездо 3,5 мм миниджек (для использования совместно с VGA-входом) и пара RCA (совместно с другими аналоговыми видеовходами). Кроме того, интерфейсы HDMI могут принимать цифровой аудиопоток (стерео LPCM). Звук на внешнюю аудиосистему выводится через второе гнездо 3,5 мм миниджек. Питание на проектор подается через стандартный трехштырьковый разъем. Видеовходы по циклу перебираются кнопкой SOURCE на корпусе или непосредственно выбираются 6-ю кнопками на пульте. Есть отключаемый автоматический поиск активного подключения.
USB-интерфейс предназначен для использования в сервисных целях. Проектором, видимо, можно дистанционно управлять по интерфейсу RS-232. Также посредством RS-232 производится обновление микропрограммы проектора.

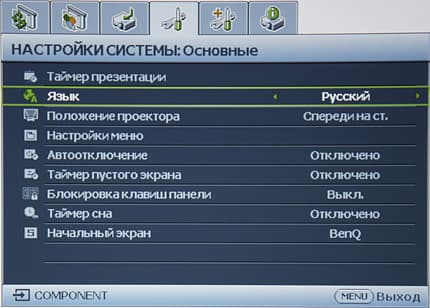

Меню

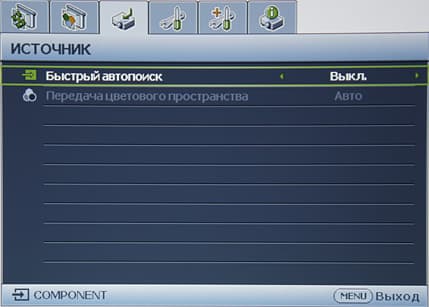

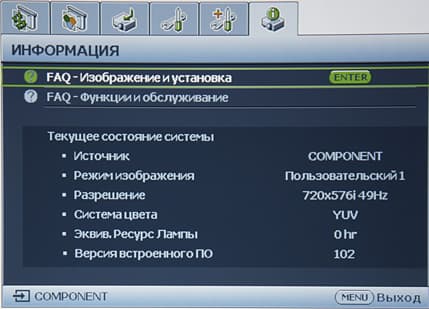

Меню достаточно крупное, шрифт удобочитаемый. Навигация удобная и быстрая. При изменении параметров, влияющих на изображение, страница с настройками остается на экране, что затрудняет оценку происходящих изменений. Однако при прямом вызове ряда настроек кнопками пульта на экран выводится только небольшое окошко с параметром. Настраивается положение меню и таймаут автоматического выхода из меню. При повторном вызове меню пользователь оказывается на той странице, к которой обращался перед этим. Некоторую помощь неопытным пользователям, возможно, окажет встроенная иерархическая справка.
Есть русская версия, русификация не без огрехов, но в целом хорошая.
В комплект поставки входит CD-ROM с PDF-версиями руководств пользователя на нескольких языках, в том числе и на русском.
Управление проекцией

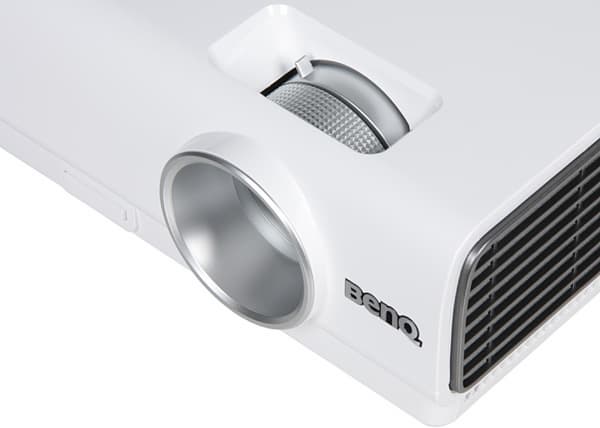

Фокусировка изображения на экране осуществляется с помощью ребристого кольца на объективе, а изменение фокусного расстояния — рычажком на объективе. Оба органа управления доступны через глубокий вырез в корпусе.
Неудобно то, что при настройке размера изображения фокус сбивается. Положение объектива относительно матрицы настроено так, что нижний край изображения находится немного выше оси объектива. Есть цифровая коррекция вертикальных трапецеидальных искажений. Выполнять ее можно вручную, а можно включить и режим автоматической коррекции. Для облегчения настройки проекции на экран можно вывести тестовый шаблон.

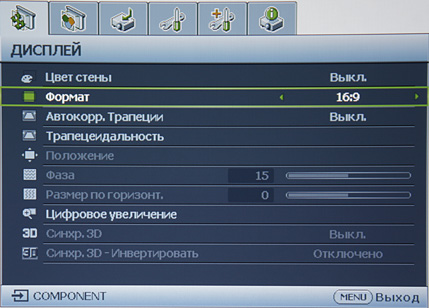

Режимов геометрической трансформации 4: Авто — изображение увеличивается до ближайших границ проекции без искажений (пропорции считаются по исходным пикселям), 16:9 — для просмотра анаморфированных фильмов и сигналов с форматом 16:9, 4:3 — для просмотра фильмов в формате 4:3, и Реальн. — в котором для сигналов с разрешением меньше или равным 1280 на 720 пикселей отключена интерполяция к разрешению матрицы. Есть цифровое увеличение с возможностью сдвига области увеличения. Кнопка BLANK на пульте временно выключает проекцию (в меню можно задать интервал времени, через который проектор автоматически выйдет из этого режима), а кнопка FREEZE — переводит проектор в режим стоп-кадра.
В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор длиннофокусный, поэтому при фронтальном проецировании его нужно размещать за зрителями.
Настройка изображения

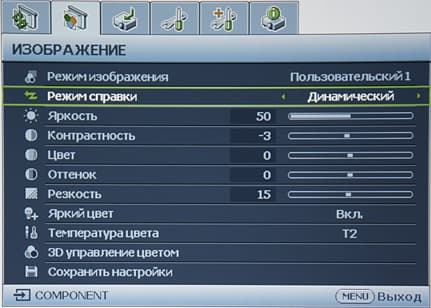

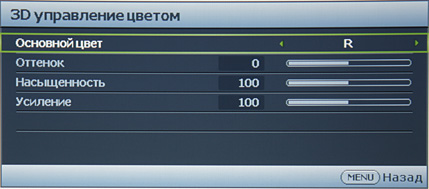

В проекторе имеется несколько предустановленных режимов с фиксированными настройками изображения и два пользовательских режима (Пользовательский 1 и 2). При выборе двух последних, взяв за основу один из профилей (список Режим справки), можно тонко корректировать картинку с помощью стандартных настроек: Яркость, Контрастность, Цвет (насыщенность), Оттенок и Резкость (контурная резкость). Кроме того, на цветовой баланс влияют режим Brilliant Color (или Яркий цвет, можно включить или выключить) и профиль Температура цвета (T1-T4). Продвинутые пользователи могут воспользоваться функцией 3D управление цветом — раздельной регулировкой оттенка, насыщенности и яркости шести основных цветов.
Параметр Цвет стены позволяет несколько скомпенсировать искажения цветов при проекции на цветную (светло-желтую, розовую, светло-зеленую и синюю) или черную стену/доску. Яркость лампы и шум от вентиляции можно понизить, присвоив параметру Режим лампы значение Экономичный. Дополнительно к пользовательским профилям проектор автоматически запоминает некоторые настройки изображения для каждого видеовхода.
Дополнительные возможности

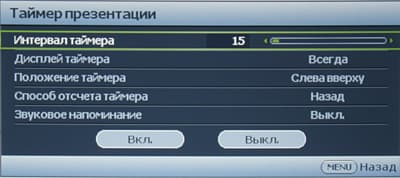

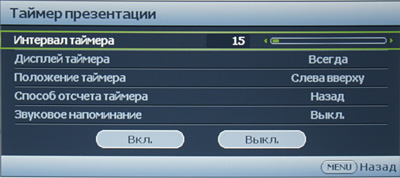

Есть функция автоматического отключения проектора после заданного интервала (5-30 мин) отсутствия сигнала или просто по истечении заданного периода (30 мин — 12 ч). Для исключения несанкционированного использования проектора служат блокировка кнопок на корпусе проектора и защита паролем доступа к проектору — комбинация из 5-ти нажатий на курсорные стрелки, универсальный пароль в руководстве не приведен. Проектор может отображать субтитры, передаваемые с некоторыми типами видеосигналов. Есть функция таймера презентации.
Измерения яркостных характеристик
Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.
Результаты измерений для проектора BenQ W600 (если не указано обратное, то включен Brilliant Color (Яркий цвет), Температура цвета = T2, включен режим высокой яркости и объектив установлен на минимальное фокусное расстояние):
| Световой поток | |
| — | 3125 лм |
| Режим пониженной яркости | 2480 лм |
| Отключен Brilliant Color и Температура цвета = T1 | 1335 лм |
| Равномерность | +27%, -39% |
| Контрастность | |
| — | 850:1 |
| Отключен Brilliant Color и Температура цвета = T1 | 590:1 |
Максимальный световой поток выше паспортного значения в 2600 лм. Равномерность освещенности белого поля приемлемая. Контрастность очень высокая, но при выключенном Brilliant Color и включенной коррекции цвета она заметно уменьшается. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off.
| Режим | Контрастность full on/full off |
| — | 2610:1 |
| Отключен Brilliant Color и Температура цвета = T1 | 1115:1 |
| Максимальное фокусное расстояние | 2885:1 |
Контрастность относительно высокая и на максимальном фокусном расстоянии она близка к заявленным 3000:1. Из боковых решеток идет небольшая засветка, но на экран она не попадает.

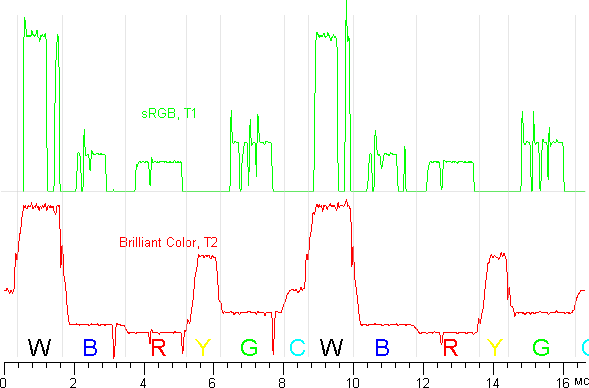

Проектор оснащен светофильтром с шестью сегментами: широкие красный, зеленый и синий, средний прозрачный и узкие желтый и голубой (cyan). (Описание технологии DLP и Brilliant Color можно посмотреть тут.) За счет прозрачного, желтого и голубого сегментов и использования промежутков между сегментами повышается яркость белого поля при включении режима Brilliant Color. Аналогично при включении режима Brilliant Color указанные сегменты участвуют в формировании соответствующих им и ряда других цветов. Разумеется, увеличение яркости белого относительно, например, чистых красного, зеленого и синего ухудшает цветовой баланс. При выключении режима Brilliant Color баланс выравнивается, но, как показали тесты, прозрачный сегмент все равно частично используется. Ниже приведены графики освещенности белого поля при отключенном и при включенном Brilliant Color:
Для наглядности графики синхронизированы по сегментам и построены друг над другом с сохранением масштаба. Горизонтальная серая линия — это ноль для верхнего графика, нижняя шкала — ноль для нижнего графика, вертикальными серыми линиями обозначены предполагаемые границы между сегментами, буквами — цвета сегментов.
Судя по графикам, частота чередования сегментов красного, зеленого и синего цветов составляет 120 Гц при кадровой развертке в 60 Гц, т.е. светофильтр имеет скорость 2x. Эффект «радуги» выражен. Как и во многих DLP-проекторах для формирования темных оттенков используется динамическое смешение цветов (дизеринг).

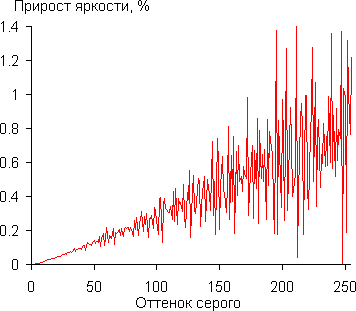

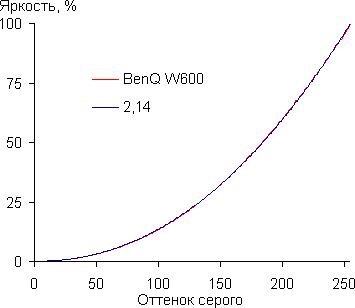

Для оценки характера роста яркости на шкале серого мы измерили яркость 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255) при включенном профиле sRGB. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:
За редким исключением тенденция роста прироста яркости сохраняется во всем диапазоне, и каждый следующий оттенок значимо ярче предыдущего. Правда, для этого пришлось увеличить Яркость на 1 и уменьшить Контрастность на 1. Аппроксимация полученной гамма-кривой дала значение показателя 2,14, что близко к стандартному значению 2,2. При этом реальная гамма-кривая практически совпала с экспоненциальной функцией:
В режиме высокой яркости потребление электроэнергии составило 271 Вт, в режиме пониженной яркости — 226 Вт, в режиме ожидания — 1 Вт.
Звуковые характеристики
Внимание! Приведенные значения уровня звукового давления получены по нашей методике, и их нельзя напрямую сравнивать с паспортными данными проектора.
| Режим | Уровень шума, дБА | Субъективная оценка |
| высокой яркости | 40 | Тихо |
| пониженной яркости | 36 | Тихо |
По кинотеатральным меркам проектор немного шумноват. Встроенный громкоговоритель не очень громкий, искажения умеренные. Громкость регулируется с пульта и в меню, там же звук временно выключается.
Тестирование видеотракта
VGA-подключение
При VGA-подключении поддерживается родное разрешение 1280 на 720 пикселей при 60 Гц кадровой частоты. Оттенки на шкале серого различаются от 1 до 255 с шагом через 1. Четкость высокая.
DVI-подключение
Для тестирования DVI-подключения мы использовали кабель-переходник с DVI на HDMI. Проектор стабильно работает в самом правильном для него разрешении — 1280 на 720 при 60 Гц. Качество изображения высокое, пиксели выводятся 1:1. На белом и черном полях можно заметить неравномерность освещенности. Бликов нет. Геометрия близка к идеальной. Шкала серого равномерно серая, ее небольшой цветовой оттенок определяется выбранной цветовой температурой. Хроматические аберрации объектива и расфокусировка в центре проекции незначительные, но к углам несколько возрастают.
HDMI-подключение
HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480p, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Чересстрочные режимы обычного разрешения (480i и 576i) не поддерживаются. Яркостная и цветовая четкости всегда очень высокие, цвета после коррекции правильные, оверскана в режиме 720p нет. Есть реальная поддержка режима 1080p при 24 кадр/с. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. В меню можно принудительно задать яркостный диапазон и способ кодирования цвета.
Работа с источником композитного и компонентного видеосигнала
Четкость изображения хорошая. Так как при компонентном подключении всегда включен небольшой оверскан, то четкость картинки в режиме 720p немного ниже возможной. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Цветовой баланс правильный (при отключенном Brilliant Color).
Функции обработки видеосигнала
В случае чересстрочных сигналов проектор пытается правильно составить кадр из смежных полей. Проектор с переменным успехом справлялся как с нашими тестовыми фрагментами с двигающимися мирами (преобразование 2-2 для PAL 25 кадр/с и NTSC 30 кадр/с), так и с рядом тестовых фрагментов с диска HQV (NTSC 2-2/30 кадр/с и 3-2/24 кадр/с). В сложных случаях чередования полей периодически мелькала характерная «расческа» на границах объектов в движении. В случае аналоговых видеосигналов (кроме VGA) всегда активна функция подавления видеошумов. Видеопроцессор проектора на неподвижных объектах устраняет характерные цветовые артефакты при композитном подключении. При масштабировании из низких разрешений выполняется качественное сглаживание границ объектов.
Определение задержки вывода
При 60 Гц кадровой частоты задержка вывода изображения относительно ЭЛТ-монитора составила около 9 мс при VGA- и при HDMI(DVI)-подключении. При 120 Гц и VGA-подключении задержка уменьшилась до 6,8 мс. Эта незначительная величина задержки.
Оценка качества цветопередачи
Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).
Цветовой охват чуть-чуть отличается от sRGB и практически не меняется при включении Brilliant Color:
Brilliant Color. выкл.
Brilliant Color. вкл.

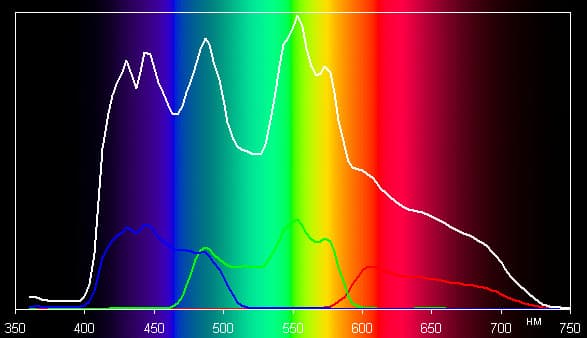

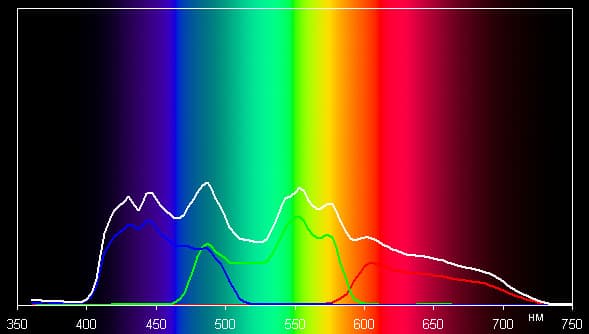

Ниже приведены два спектра белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) при выключенном и включенном режиме Brilliant Color:
Brilliant Color. выкл.
Brilliant Color. вкл.
Видно, что при включении Brilliant Color сильно возрастает яркость белого поля, а яркость основных цветов не меняется, но даже при выключенном Brilliant Color яркость белого выше суммарной яркости красного, зеленого и синего цветов. Фактически при выключенном Brilliant Color цветовая яркость составляет 71% от яркости белого поля и всего 30% при включенном. Цветопередача ближе всего к стандартной при Температура цвета = T1. Настроек, которыми можно тонко подстраивать баланс белого, нет. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр дельта E):

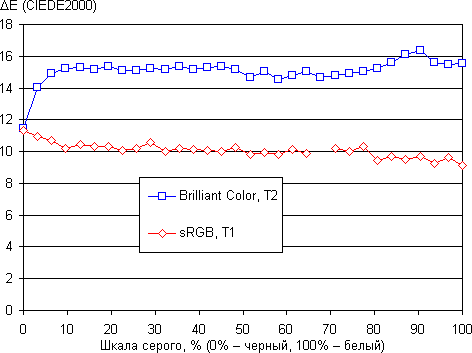

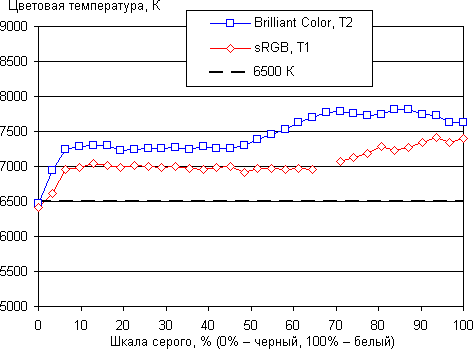

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. В принципе, цветопередача становится достаточно адекватной при отключении Brilliant Color и выборе профиля T1.
Тестирование в стереоскопическом режиме
Согласно информации, полученной от представительства BenQ, данный проектор с обновленной микропрограммой поддерживает работу в стереоскопическом режиме с очками DLP Link (синхронизация по самому изображению) и с набором NVIDIA 3D Vision. Мы имели возможность протестировать только работу с NVIDIA 3D Vision. 120 Гц кадровой частоты точно поддерживается в разрешениях 800 на 600, 1024 на 768 и 1280 на 720 пикселей при VGA-подключении. Однако проектор не передает по EDID, что он поддерживает эти режимы, поэтому их приходится выставлять принудительно. Также при конфигурации 3D Vision приходилось выбирать подключение к ЭЛТ-монитору с поддержкой 120 Гц (драйвер пришлось ставить версии 1.15 — с новыми драйверами выбрать ЭЛТ-монитор не получалось), так как официально проектор BenQ W600 не поддерживается. В результате в демонстраторе стереоскопических фотографий от NVIDIA и в играх частота кадров сбрасывалась до 85 Гц и синхронизация с очками пропадала. И только в Stereoscopic Player удалось посмотреть видео в стереоскопическом режиме, но при этом очки нужно было надевать вверх ногами (так, чтобы смотреть правым глазом через левое стекло и наоборот), а на изображении было очень заметное двоение объектов.
В представительстве BenQ нам посоветовали использовать VGA-кабель без 12-го штырька, ответственного за передачу EDID, в качестве описания монитора установить inf-файл от проектора BenQ MP670 и использовать режим 1024 на 768 пикселей при 120 Гц кадровой частоты. После выполнения этих рекомендаций удалось запустить программы от NVIDIA и в играх включался стереоскопический режим, но двоение объектов осталось.

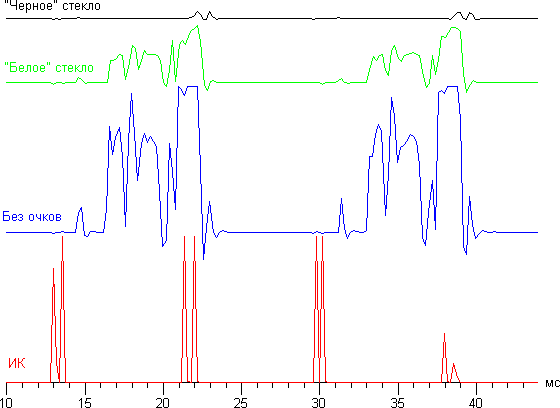

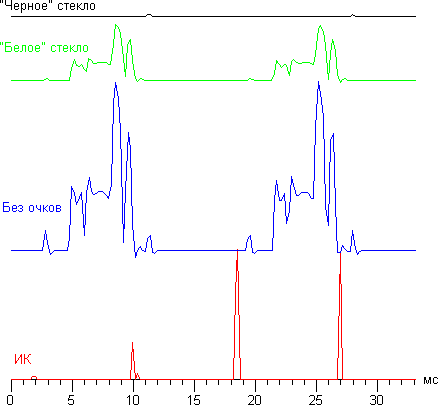

Мы попытались выяснить, в чем же дело. Напомним, что ЭЛТ-монитор фактически не имеет задержку вывода, а данный проектор при 120 Гц выводит изображение с задержкой 6,8 мс, т.е. кадр попадает в основном на не предназначенный ему глаз. На графиках ниже приведены записи сигналов с ИК-передатчика 3D Vision и освещенности экрана при выводе черного поля для одного глаза и белого для другого.
Видно, что даже в случае перевернутых очков синхроимпульс на закрытие «черного» стекла попадает на период вывода белого поля, поэтому на записи освещенности черного поля виден перекрестный пик. В результате видно двоение. К сожалению, возможности ручной подстройки синхронизации в доступных драйверах 3D Vision не предусмотрено.
Манипуляции с подменой inf-файла навели на мысль использовать inf-файл от официально поддерживаемого проектора, например от Acer H5360. Оригинального найти не удалось, но нашелся созданный программой MonInfo (его можно взять тут). При конфигурации 3D Vision проектор бы опознан как Acer H5360 (даже его фотография появилась). Тесты показали, что теперь синхронизация выполняется точно и очки переворачивать уже не нужно. На графиках ниже видно, что синхроимпульсы идут на границах между кадрами и перекрестный пик на черном поле пропал (остался только от синхроимпульса DLP-Link).
Кстати, синхронизация DLP-Link принудительно включается при включении режима вывода 120 кадров/с, когда включается параметр Синхр. 3D в меню установок проектора. Эта синхронизация осуществляется дополнительными световыми импульсами. Скорее всего, очки DLP-Link затемняют стекла обоих глаз во время этих импульсов, но очки 3D Vision работают в режиме 50% на 50%, поэтому синхроимпульсы DLP-Link увеличивают яркость черного поля, что значительно снижает контраст изображения при использовании 3D Vision. Одновременно с этими импульсами вводится темновая пауза (видимо, для выделения синхроимпульсов), что снижает яркость как минимум белого поля. Параметр Синхр. 3D - Инвертировать, видимо, меняет местами глаза в случае использования DLP-Link, изменяя синхроимпульсы, но на работу с NVIDIA 3D Vision он никак не влияет.
С inf-файлом от Acer H5360 в стереоскопическом режиме на 120 кадр/с работала программа от NVIDIA, игры и Stereoscopic Player, и, возможно, будут работать и версии драйвера 3D Vision новее, чем 1.15. Визуально никакого паразитного двоения не было видно. Единственное замечание, по всей видимости, драйвер 3D Vision в случае Acer H5360 официально поддерживает только режим 1280 на 720 пикселей, поэтому в стереоскопических режимах 800 на 600 и 1024 на 768 на экран выводится не убираемое предупреждение, а ведь не все игры позволяют выбрать режим 1280х720.

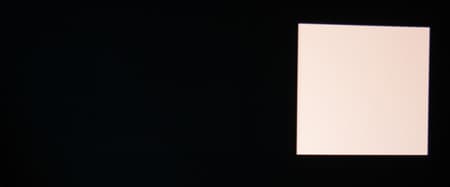

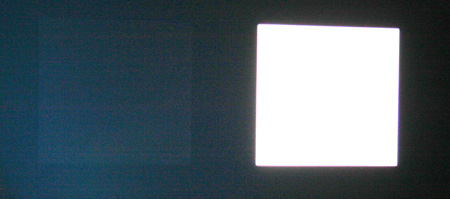

Фотография двух белых квадратов, приведенная ниже, сделана через стекло очков, через которое правый квадрат не должен быть виден, так как кадр с ним предназначен для другого глаза:
Его и не видно, и только при поджатии динамического диапазона в 10 раз (с 0-255 до 0-25) слегка проявляется и второй квадрат:

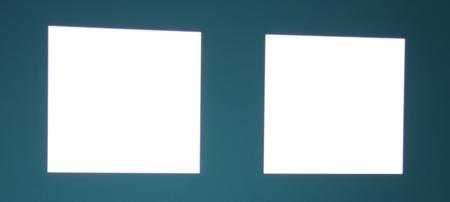

Ниже приведена фотография, сделанная без использования очков:
Кстати, видно, что очки немного меняют цветовой баланс, и что черное поле из-за синхроимпульсов DLP-Link в режиме 120 Гц имеет некий оттенок. В результате можно утверждать, что при использовании неродного inf-файла достигается оптимальная синхронизация с 3D Vision, а эффективность разделения для глаз определяется уже скорее эффективностью самих очков 3D Vision. Также мы заметили, что очки работают только при перпендикулярном или близком к нему взгляде относительно плоскости стекол. Поэтому, если сидеть на расстоянии порядка 1,5 ширины экрана или ближе, и даже если не косить глазами, то все равно на периферии, ближе к краям области проекции уже наблюдается некоторая потеря в эффективности, но, в общем-то, разделения между глазами все равно хватает для восприятия стереоскопического изображения на всей площади проекции.
Выводы
Проектор BenQ W600 позиционируется как домашний, но имеет и много общего с офисными моделями, в частности в его светофильтре есть прозрачный сегмент, что в режиме Brilliant Color сильно увеличивает яркость белого и оттенков серого. Самое интересное в проекторе, так это появляющиеся после обновления микропрограммы поддержка на вход 120 Гц кадровой частоты и совместимость с активными затворными очками DLP-Link и NVIDIA 3D Vision. Правда, чтобы заставить правильно работать 3D Vision, придется немного повозиться.
Достоинства:
- Поддержка 120 Гц кадровой частоты и режима синхронизации DLP-Link
- Хорошее качество изображения
- Пульт ДУ с подсветкой кнопок
- Русифицированное меню
Недостатки:
- Отсутствие официальной поддержки очков NVIDIA 3D Vision
- Невысокая цветовая яркость
за предоставленный на тестирование проектор BenQ W600,
а также российское представительство BenQ за оказанную помощь.
