В продолжение темы обзоров, посвященных передовым системам охлаждения, сегодня мы изучим два весьма интересных кулера, ориентированных на любителей тишины — Scythe Ninja 3 и Thermalright HR-02. По факту, оба этих продукта уже давно не «новички» на рынке, причем как в чисто формальном отношении (по времени нахождения на полках отечественных магазинов), так и в плане «семейственности» (тот же Scythe Ninja 3 — это, на поверку, уже четвертая модификация культового «родоначальника» Ninja, а Thermalright HR-02, в свою очередь, является наследником, развивающим технические идеи предшествующей «базовой» модели HR-01). Тем не менее, когда речь заходит о самых тихих кулерах (особенно если подразумеваются решения для пассивных режимов — то есть безвентиляторные сборки), после не очень долгих раздумий выбор увлеченных энтузиастов обычно сводится как раз к этим двум продуктам. И хотя, иной раз, такой выбор получается стереотипным, с опорой только лишь на логическую цепочку — «Ninja 1/Ninja 2 (HR-01) были замечательными кулерами, значит, и Ninja 3 (HR-02) будет крут!» — его правильность подтверждается именно «чистой практикой», а не «голой логикой».
Что ж, без долгих хождений вокруг да около, давайте сразу обратимся к нашим тестовым объектам! В повестке дня — профилактический осмотр, изучение индивидуальных конструктивных черт, ну, и, конечно же, проверка чисто практической результативности двух мастеров бесшумного охлаждения Scythe Ninja 3 и Thermalright HR-02. Приступим!

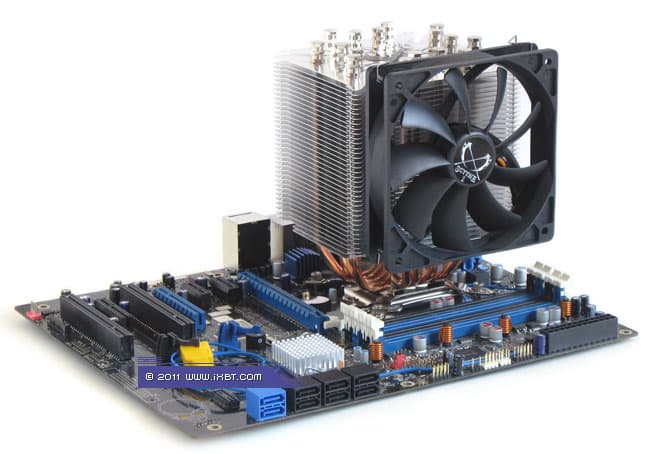

Scythe Ninja 3 (артикул SCNJ 3000)
Комплектация. Продукт поставляется в красочной картонной упаковке, с богатым иллюстративным материалом и традиционно подробным описанием содержимого.

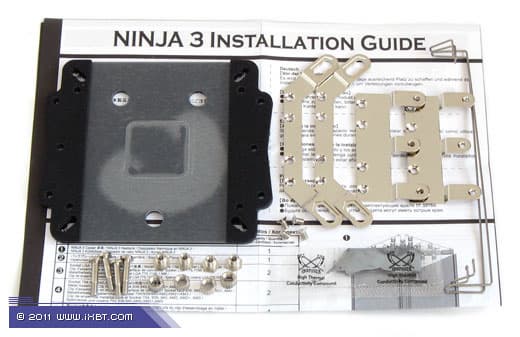

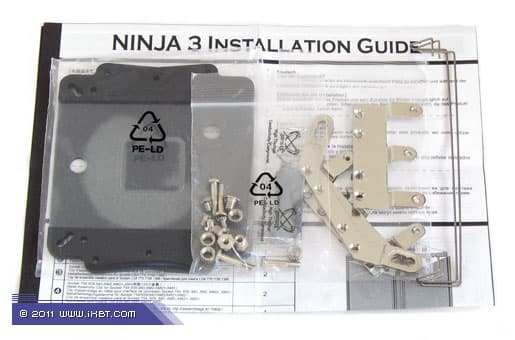

Поставка включает радиатор, вентилятор (серии Slip Stream, с «интегрированным» регулятором электропитания), набор мультплатформенного крепежа (поддерживаются все актуальные платформы — Intel LGA775/LGA1366/LGA1156/LGA1155, плюсом сокеты AMD Socket 754/939/AM2/AM3), 2 крепежные клипсы для вентилятора, пакетик с термопастой и техническое руководство (присутствует русскоязычная инструкция).

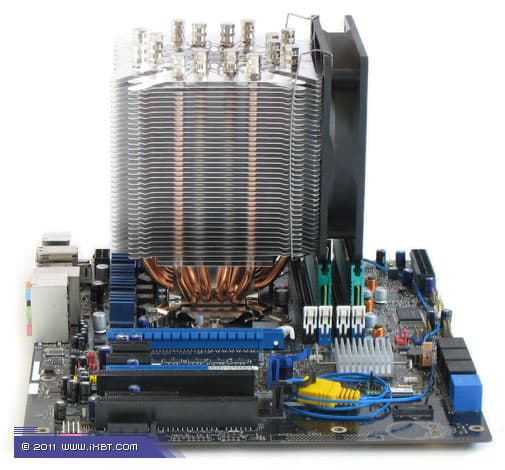

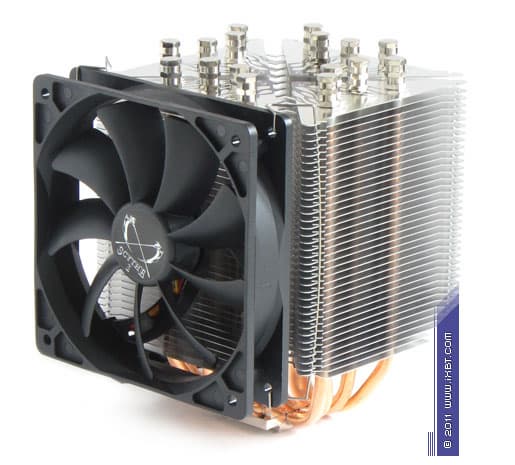

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который в процессе инсталляции дополняется комплектным вентилятором типоразмера 120×120×25 мм (допускается установка еще трех опциональных вентиляторов). Габариты 120×120×160 мм. Масса 1050 г (без учета крепежа).

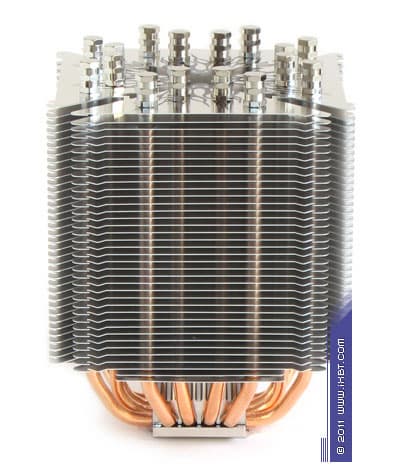

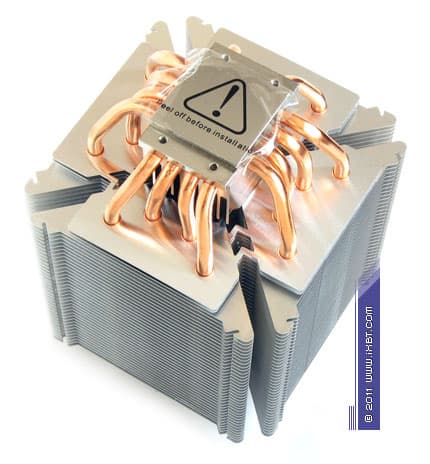

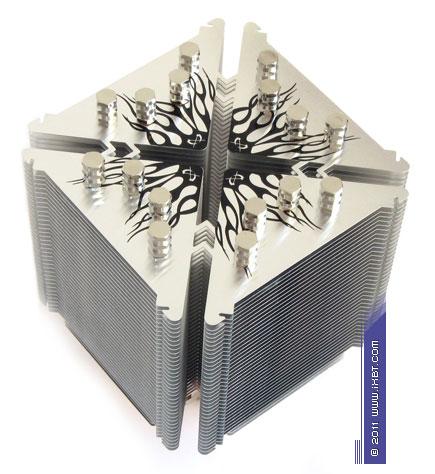

Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано комбинацией медного теплосъемника 54×38×8 мм, вспомогательного алюминиевого радиатора 47×38×28 мм, восьми медных тепловых трубок диаметра 6 мм и секции алюминиевого оребрения (38 пластин, общая площадь поверхности теплообмена порядка 9 000 см²).
Достоинствами конструктива Ninja 3 являются:
- развитая поверхность теплообмена
- специализированный Х-образный профиль пластин оребрения (в терминологии Scythe именуемый как M.A.P.S — Multiple Airflow Pass-through Structure), который обеспечивает улучшенную теплоотдачу при дефиците вентиляции или в условиях естественной конвекции воздуха (пассивный режим)
- широкий шаг размещения пластин (3 мм)

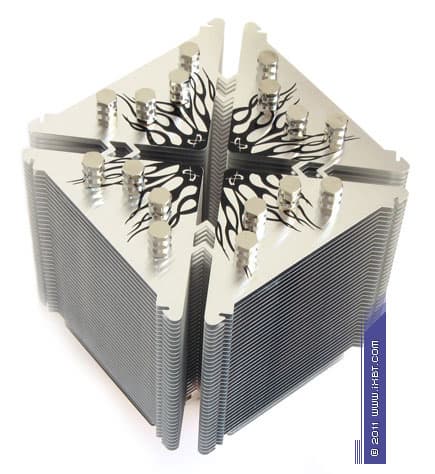

- насыщенный теплотранспорт (8 трубок с «двухэтажной» постановкой на теплосъемнике, которые образуют 16 элементов теплосброса на оребрении)
- оптимальная сортировка тепловых трубок в оребрении (без скученности и взаимного подогрева)
- вспомогательный радиатор, смонтированный на теплосъемнике (дает некоторую термическую разгрузку теплосъемника и трубок)
Спорным моментом здесь выступает разве что только упрощенное сопряжение трубок и пластин оребрения (которое выполнено механическим обжатием). Впрочем, судя по итоговой результативности Ninja 3, этот нюанс какого-то значимого влияния на эффективность кулера не оказывает.
Экспертно-техническая оценка радиатора: отлично.

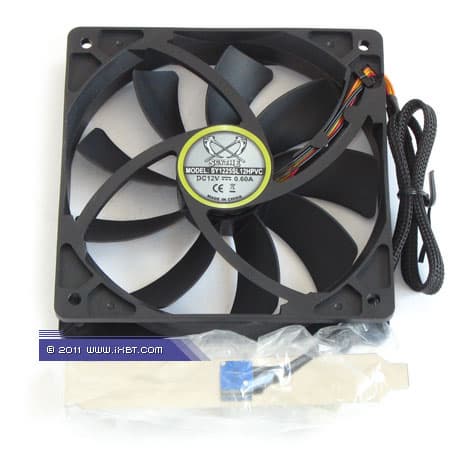

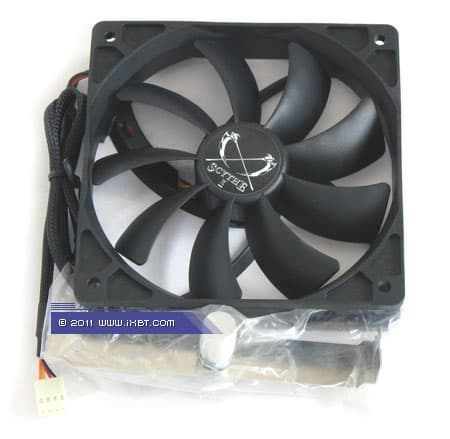

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором Slip Stream (модель YLT SY1225SL12HPVC), номинальная скорость вращения крыльчатки 1900 об/мин.
В качестве сильных сторон этого вентилятора следует отметить:
- агрессивную аэродинамику с неплохим напором (почти что критические углы постановки лопасти — 60 град у ступицы и 40 град на внешней кромке, увеличенное «рабочее поле» крыльчатки — соотношение радиусов ступицы и лопасти 0,30)
- акустические улучшайзеры (сглаженные кромки лопасти, спиралевидные стойки статора)
- добротную механику и электронику (полнокомплектный подшипник скольжения со всеми положенными сальниками, управляющая схема на базе чипа Sanyo LB11961 со «стабилизирующими» конденсаторами)
Слабой стороной вентилятора Slip Stream выступает дефицит давления на пониженных оборотах (что особенно заметно, если провести прямое сравнение с конкурирующими моделями от некоторых других производителей в таких режимах). Однако при взаимодействии с оптимизированным радиатором Ninja 3, «импеданс» которого весьма невысок (иными словами, этот радиатор хорошо продувается даже на самых минимальных оборотах), комплектный вентилятор способен сформировать вполне гармоничный и производительный дуэт. Так что, заостряться на отдельных недочетах расходной характеристики Slip Stream здесь вряд ли необходимо.
Экспертно-техническая оценка вентилятора: отлично.
Эксплуатационная эргономика. Продукт укомплектован модернизированным крепежом F.M.S.B.2 (Flip Mount Super Back-plate 2), который развивает конструкцию оригинальной крепежной системы F.M.S.B (в свое время использовалась для установки первой версии известного кулера Mugen 2). На поверку, основных нововведений здесь два. Первое — это полная адаптация к платформам Intel LGA1156/1155. И второе — пользователь теперь избавлен от довольно трудоемких (и, на деле, лишних) операций по демонтажу референсного супинатора сокета на платформе Intel LGA1366 (что было характерно для Mugen 2). Тем не менее, сам принцип инсталляции остается аутентичным — то есть, и обязательная выемка материнской платы из корпуса, и не самые простые манипуляции с установочным набором (универсальная пластина-супинатор, монтажные планки, россыпь метизов) по-прежнему являются «нормой жизни». Впрочем, все-таки не следует забывать и о вполне очевидных достоинствах, которые с лихвой компенсируют все пользовательские трудозатраты — это очень плотный прижим теплосъемника к процессору (с улучшенным термоконтактом) и «железобетонная» фиксация радиатора в сокете (гарантия надежности которой особенно важна при весе кулера более 1 кг).
Эксплуатационными плюсами Ninja 3 также засчитываются:
- очень широкий диапазон регулировки скорости вентилятора (300-2200 об/мин)
- комплектный «ручной» регулятор (реобас)
- эффективная штатная термопаста
- русскоязычная инструкция
Пожалуй, единственный несуразный момент — это жесткая привязка регулятора-реобаса к вентилятору. Все-таки, по-хорошему, его следовало бы сделать съемным, ведь если пользователь предпочитает стандартный механизм ШИМ-контроля оборотов вентилятора, то второй болтающийся «хвост» с «интегрированным» регулятором вряд ли будет действительно нужным и удобным дополнением к эксплуатационным характеристикам кулера.
Экспертно-техническая оценка эксплуатационных параметров: отлично.
Thermalright HR-02

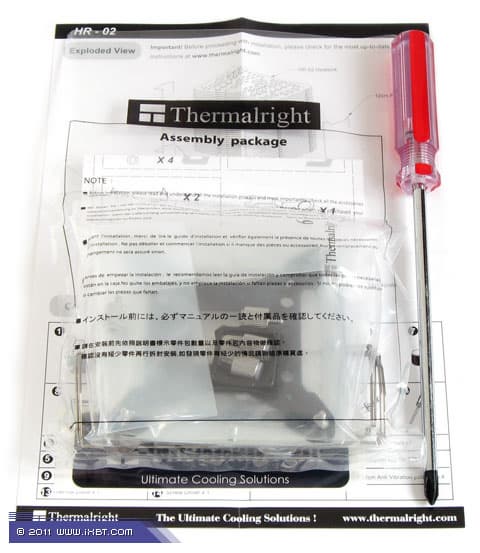

Комплектация. Продукт поставляется в аскетичной картонной упаковке с внутренней выкладкой из вспененного полиэтилена. Внешний вид упаковки традиционно очень строг, из опознавательных знаков присутствуют только наименование собственно самого кулера и логотип бренда.

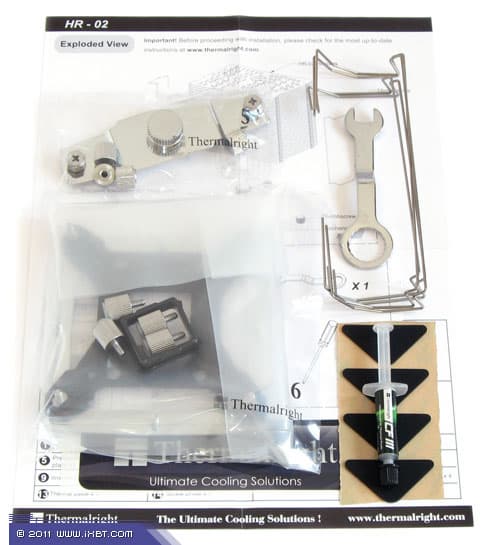

Поставка включает радиатор, набор мультплатформенного крепежа (штатно поддерживаются только платформы Intel — LGA775/LGA1366/LGA1156/LGA1155, крепеж для систем AMD Socket AM2/AM3 доступен опционально)), крепежные скобки (2 пары) и резиновые прокладки (4 пары) для вентиляторов, маленький шприц с фирменной термопастой, отвертку, стикер и краткое техническое руководство.

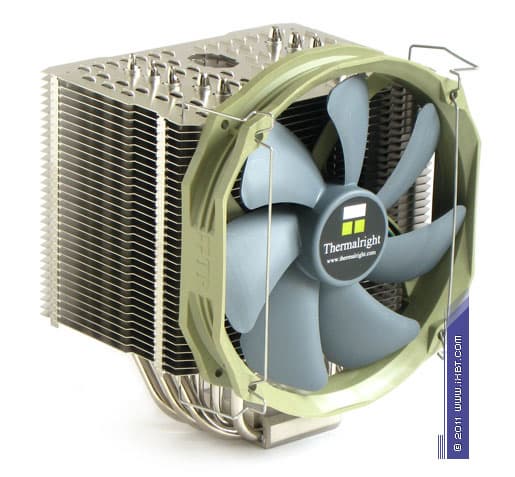

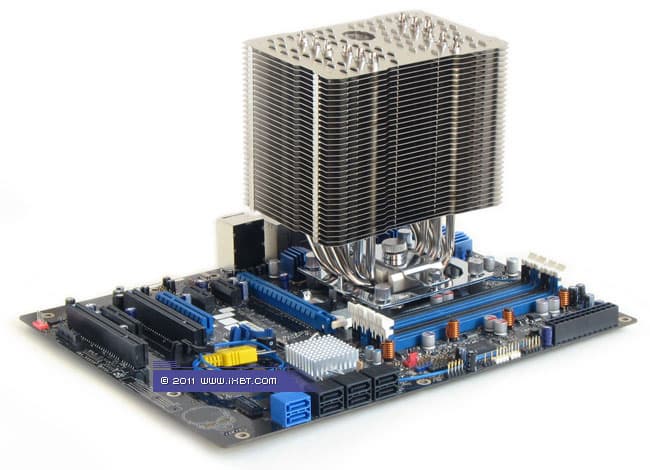

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который в процессе инсталляции может быть оснащен опциональным вентилятором типоразмера 140×140×25 мм (допускается установка еще одного опционального вентилятора типоразмера 140×140×25 мм или 120×120×25 мм). Габариты 140×102×165 мм (без учета вентилятора). Масса 850 г (без учета вентилятора и крепежа).

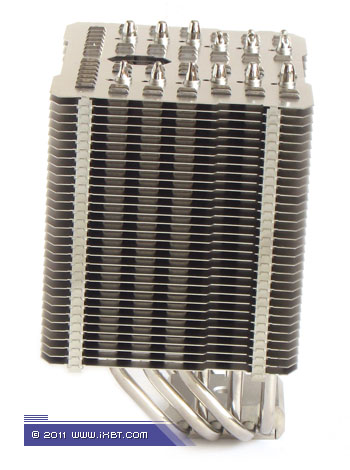

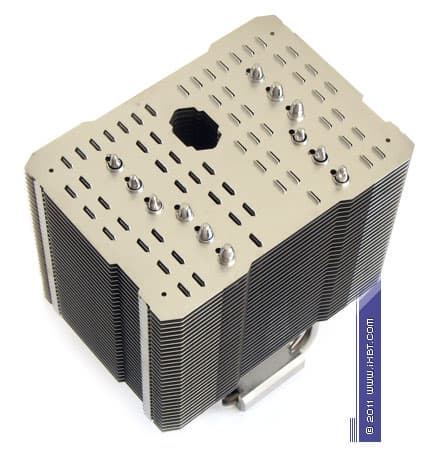

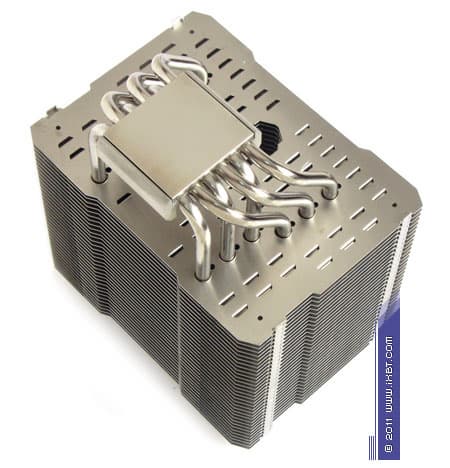

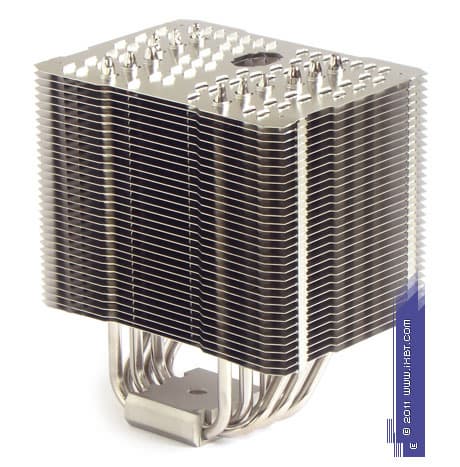

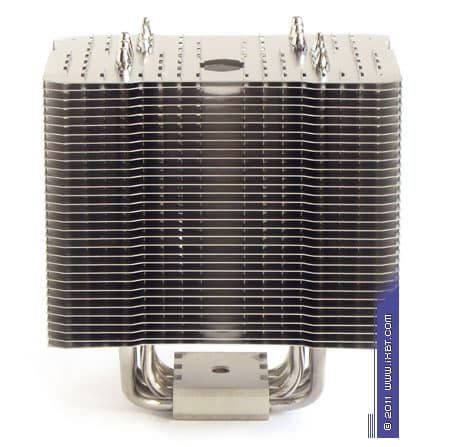

Конструктивные особенности (радиатор). «Рабочее тело» кулера составлено комплексом медно-алюминиевого теплосъемника 40×50×15 мм, шести тепловых трубок диаметра 6 мм и секции алюминиевого оребрения (32 пластины, общая площадь поверхности теплообмена порядка 8 000 см²).
Достоинствами конструктива HR-02 являются:
- развитая поверхность теплообмена
- специализированная конфигурация пластин оребрения (с характерными вырезами-выемками по всей плоскости), которая обеспечивает улучшенную теплоотдачу при дефиците вентиляции или в условиях естественной конвекции воздуха (пассивный режим)
- очень широкий шаг размещения пластин (3,5 мм), что особенно важно при естественной конвекции воздуха
- насыщенный теплотранспорт (6 трубок)
- специализированная постановка трубок в оребрении (с оптимальным «охватом» поверхности теплосброса при дефиците вентиляции, или же функционировании в пассивном режиме)
- традиционно высокое качество сопряжения рабочих элементов (все контакные пары «теплосъемник-трубки» и «трубки-оребрение» выполнены аккуратной пайкой)
- хорошее качество обработки подошвы теплосъемника (ни о каких выпуклостях, впуклостях и т. п., в свое время замеченных за некоторыми продуктами Thermalright, речи здесь уже не идет)
- добротная финишная обработка всех элементов (никелировка), которая способствует меньшему загрязнению оребрения, с долговременным сохранением его рабочих характеристик в пределах заданных
За вычетом неполного термоконтакта трубок и самой «верхней» пластины оребрения, каких-либо других спорных моментов конструктив HR-02 не обнаруживает.
Экспертно-техническая оценка радиатора: отлично.
Конструктивные особенности (вентилятор). В комплекте продукта вентилятор не поставляется.

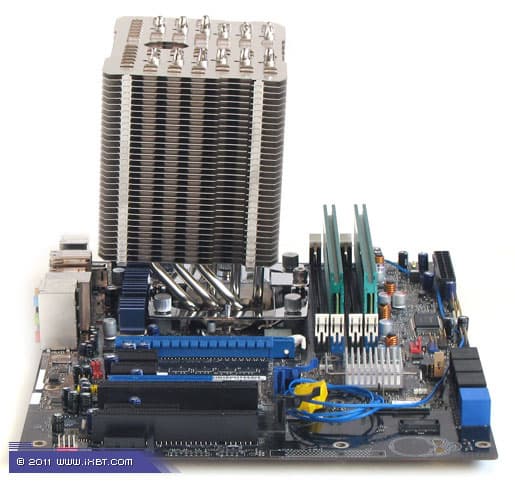

Эксплуатационная эргономика. Продукт оснащен обновленным инсталляционным комплексом, характерным для последних моделей Thermalright (в частности — для недавно изученных кулеров Silver Arrow и Archon). Хотя этот комплекс и не является самым сложным, по сравнению с крепежными наборами от других брендов, на быструю и удобную инсталляцию здесь вряд ли можно рассчитывать, так как широкая мультплатформенная совместимость (дополненная, к тому же, укрупненными массогабаритными характеристиками радиатора) практически всегда оборачивается жестким компромиссом между технологичностью и надежностью крепежа (с перевесом в пользу надежности). Так, для установки радиатора на платформах Intel пользователю сначала нужно будет смонтировать специализированную рамку (прикрутив ее винтами к универсальной крестовине-супинатору), далее зафиксировать на ней крепежную перекладину, прижимающую теплосъемник радиатора, и потом дополнительно подкрутить специальный фиксатор-уплотнитель комплектным ключом. Несколько проще будет обстоять дело в системах AMD, где фиксация радиатора осуществляется привычным винтовым крепежом (монтажная крестовина, четыре подпружиненных винта, стандартная пластина-супинатор). Но и там, конечно, не обойтись без активных пассов отверткой. Однако справедливости ради нужно отметить, что пользовательские трудозатраты здесь с лихвой компенсируют два вполне очевидных достоинства — это очень плотный прижим теплосъемника к процессору (с улучшенным термоконтактом) и «железобетонная» фиксация радиатора в сокете (гарантия надежности которой особенно важна при весе кулера 1 кг и более). Так что, по совокупной функциональности, штатный инсталляционный комплекс добавляет нашему подопытному все-таки плюс, а не минус. Причем, довольно жирный! :)
Хорошим эксплуатационным дополнением также выступают:
- высокоэффективная штатная термопаста Chill Factor III
- наличие в комплекте сразу двух пар скобок для фиксации опциональных вентиляторов типоразмера 120×120×25 мм или 140×140×25 мм
- комплектные резиновые прокладки, смягчающие посадку вентиляторов на радиаторе
- наличие в комплекте весьма неплохой и удобной отвертки
Экспертно-техническая оценка эксплуатационных параметров: отлично.
Результаты тестовых испытаний
Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.
Замечание. При проведении тестовых испытаний пассивных конфигураций был выбран режим нормативной тепловой нагрузки (оценочная величина тепловой мощности 90 Вт). Для всех других конфигураций был был выбран режим высокой тепловой нагрузки (оценочная величина тепловой мощности 185 Вт).
Что ж, результат вполне прогнозируемый: в этом режиме Scythe Ninja 3 и Thermalright HR-02 заметно опережают своих соперников, и на поверку только лишь они способны поддерживать приемлемые температурные показатели тестового процессора с реальной тепловой нагрузкой 90 Вт. Действительно, оба наших сегодняшних подопытных обладают целым комплексом оптимизаций, направленных на улучшение функциональности в условиях естественной конвекции — это и крупные пластины оребрения (которые прогреваются с хорошим градиентом, усиливая важнейший параметр — эффективность ребра), и очень широкий шаг размещения пластин, и плюсом различные «примочки» для «перекрестной» вентиляции (типа специальных вырезов или выемок по плоскости пластин, облегчающих естественную рециркуляцию воздуха в оребрении). То есть, у них как раз есть все то, что, собственно говоря, и необходимо для обеспечения хорошей эффективности охлаждения в пассивных конфигурациях. А вот у других кулеров (даже относящихся к более сложному техническому классу — взять тех же гигантов Thermalright Silver Arrow и Scythe Mine 2) подобных «улучшайзеров» нет, поэтому они оказываются в гораздо более сложном положении, закономерно проигрывая Scythe Ninja 3 и Thermalright HR-02.
Пожалуй, отдельно тут следует отметить еще и «индивидуалиста» Scythe Susanoo, который тоже весьма неплохо чувствует себя в пассивном режиме. Однако если учесть, что штатная конфигурация Scythe Susanoo насчитывает сразу четыре набортных вентилятора (весьма неплохих!), подобный вариант его применения вряд ли можно назвать рациональным.
Теперь посмотрим ситуацию при установках предельно низкой скорости вентиляторов (300 об/мин).
*Перезагрузка системы после превышения этого температурного значения.
Дополнительное примечание: указанный уровень шума 19 дБА является ориентировочным расчетным показателем.
Здесь ситуация иная: добавление тихоходных вентиляторов (вместе с двукратным увеличением тепловой нагрузки) существенно меняет общий термический расклад, и преимущество переходит на сторону кулеров, специально адаптированных для условий минимально возможного обдува оребрения. По идее, именно Scythe Ninja 3 и Thermalright HR-02 должны были бы зафиксировать наилучшие показатели в этом режиме (комплекс их параметров одинаково хорошо проработан и для пассива, и для дефицитной вентиляции). Но практика выявила более сильного соперника — Thermalright Archon, который и стал победителем. На первый взгляд, результат немного неожиданный. Однако если подойти к делу со всей строгостью, то никакой неожиданности тут нет: Thermalright Archon характеризуется почти что идеальной работоспособностью в обесшумленных режимах (это мы выяснили в недавнем обзоре), к тому же, победа дается ему совсем нелегко («коллега» HR-02 отстает от него всего на 3 °C). Впрочем, даже Thermalright Archon оказывается не в состоянии обеспечить нормативное охлаждение процессора — нужно особо подчеркнуть, что температурные показатели превышают безопасный порог, и это касается всех участников тестирования. Соответственно, чтобы тепловой режим процессора оставался в пределах нормы, пользователю придется либо повышать скорость вентиляторов до следующей референсной отметки, либо обращаться к каким-то другим, более эффективным решениям. Будьте осмотрительны!
Еще один момент, на который просто необходимо обратить внимание наших читателей — это кардинальное различие в тепловых режимах при сравнении пассивных конфигураций и сборок с минимальными оборотами вентиляторов. Так, пассивные конфигурации даже самых высококлассных кулеров едва-едва справляются с тестовой нагрузкой 80-90 Вт, однако добавление самого минимальнейшего обдува (вентилятор на скорости 300 об/мин) вдвое повышает тепловую эффективность (допустимая тепловая мощность возрастает до 180-190 Вт)! При этом, если рассматривать шумовые характеристики без предвзятости, то столь же значительной разницы в восприятии шума не выявляется: да, конечно, пассивные конфигурации кулеров не являются источниками шума, они совершенно бесшумны, но и сборки с вентиляторами 300 об/мин также практически неслышимы — едва заметный шум можно различить только на очень близком расстоянии, ну, а когда такая сборка установлена в ПК, то по бесшумности она во многом равнозначна пассивной конфигурации. Иными словами, всем тем пользователям, кто не стремится к тотальному обесшумливанию ПК (тут мы подразумеваем ПК без единого источника шума), вовсе не обязательно зацикливаться на полностью пассивных конфигурациях кулеров — фактически бесшумный компьютер реально получить и с минимальной вентиляцией (один набортный вентилятор 300 об/мин или, как вариант, один вентилятор на задней панели корпуса), но вот термические условия в таком ПК будут уже существенно более комфортными, что позволит установить процессоры с довольно неплохим разгоном (тепловая нагрузка до 150-160 Вт).
Далее на очереди типовой тестовый режим — максимальное обесшумливание (референсный уровень шума 20-21 дБА).
Итак, в первом типовом тестовом режиме общая расстановка сил практически не меняется: лидер здесь все тот же — Thermalright Archon, а интересующий нас «дуэт» Scythe Ninja 3 и Thermalright HR-02 пусть и не может похвастаться чемпионскими рекордами, но выступает весьма и весьма неплохо (в особенности это касается Thermalright HR-02, который занимает второе место в одновентиляторном зачете и приближается к показателям двухсекционных кулеров — Thermalright Silver Arrow, Noctua NH-D14 и Scythe Mine 2). Также весьма наглядной получается минимальная разница между одновентиляторными и двухвентиляторными сборками (2 °C для Scythe Ninja 3 и всего 1 °C для Thermalright HR-02) — это еще раз подтверждает хорошую оптимизацию их радиаторов для работы в условиях дефицитной вентиляции (чтобы эффективно продуть оребрение, им вполне хватает напора одного единственного вентилятора).
Ну, а что покажут результаты при референсном уровне шума 23 дБА? Смотрим!
Развитие событий вновь благоволит к нашим подопытным: Scythe Ninja 3 и Thermalright HR-02 держатся на вполне уважительных позициях, фиксируя конкурентную результативность (при прямом сравнении, одновентиляторная сборка Ninja 3 практически является эквивалентом аналогичной сборки Mugen 2, а Thermalright HR-02 даже немного опережает одновентиляторную конфигурацию «коллеги» Silver Arrow). Единственно, немного разочаровывают двухвентиляторные сборки (хотя, конечно, какого-то существенного усиления эффективности от них никто и не ожидал). Ну, и другой момент — отставание от лидирующих кулеров начинает потихоньку увеличиваться (все-таки, несмотря на крупные габариты, Scythe Ninja 3 и Thermalright HR-02 в конструктивных параметрах серьезно уступают двухсекционным гигантам типа Thermalright Silver Arrow и Noctua NH-D14, догнать которых при дальнейшем увеличении скорости вентиляторов будет все сложнее и сложнее).
Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212 Plus, Ice Hammer IH-4350B и Thermaltake Contac 29.
А вот тут конкуренция становится уже более острой: в «соцсоревновании» Scythe Ninja 3 и Mugen 2 преимущество переходит на сторону Mugen 2 (в особенности это касается их двухвентиляторных сборок), а Thermalright HR-02 закономерно оказывается позади удальца Silver Arrow. Судя по всему, при скоростях 900-1000 об/мин связка набортных вентиляторов и радиаторов наших подопытных перестает быть действительно слаженной (они, образно говоря, вплотную подходят к пределу своих термических способностей), и весьма вероятно, что их результативность на повышенных оборотах окажется еще дальше от оптимальной.
Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31-32 дБА).
Как видим, практика полностью подтверждает наши прогнозы — в эргономичном рабочем режиме Scythe Ninja 3 и Thermalright HR-02 выступают довольно-таки слабо, показывая далеко не самую авангардную результативность (по факту, они больше тяготеют к кулерам среднего, а никак не высшего технического класса). Определенно, их применение в этом режиме нельзя назвать рациональной идеей. И если все-таки пользователь заинтересован в кулерах с повышенными оборотами вентиляторов (1300 об/мин и более), то в этом случае лучше обратить внимание на другие продукты (к примеру, на Scythe Mugen 2 — как очевидную альтернативу Scythe Ninja 3, или на Thermalright Archon — как еще более очевидную замену Thermalright HR-02).
В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).
Выводы
Итак, на сегодня у нас три вывода. Первый вывод (вполне ожидаемый): Scythe Ninja 3 и Thermalright HR-02 демонстрируют великолепную приспособленность к функционированию в пассивном режиме, где они выступают фактически вне конкуренции (только эти два кулера способны обеспечить нормативное охлаждение процессоров с теплопакетом 90-95 Вт в условиях естественной конвекции воздуха). Второй вывод (немного неожиданный): для режимов с дефицитом вентиляции (скорость вентиляторов порядка 300 об/мин) в наибольшем выигрыше оказывается кулер Thermalright Archon, а не двое наших подопытных. Наконец, третий вывод (известный фактически уже априори): начиная с малошумного рабочего режима, Scythe Ninja 3 и Thermalright HR-02 проявляют себя просто как хорошие, добротные кулеры, без каких-либо значимых преимуществ перед другими высококлассными продуктами. Таким образом, самым подходящим вариантом для практического использования Scythe Ninja 3 и Thermalright HR-02 является как раз тот, который собственно и обозначен их маркетинговым позиционированием — это бесшумные пользовательские системы с преимущественно пассивным охлаждением (в том числе, и конфигурации с полным пассивом — то есть без единого вентилятора внутри ПК). Очень хорошо могут зарекомендовать себя наши подопытные также и при минимальных скоростных установках вентиляторов (скорость до 500 об/мин) — в особенности это касается Scythe Ninja 3, который способен успешно конкурировать с продуктами более тяжелого и более дорогого технического класса. Но вот другие рабочие режимы (скорость вентиляторов 700 об/мин и более) уже вряд ли можно назвать оптимальными для Scythe Ninja 3 и Thermalright HR-02 — их использование в таких условиях будет, на наш взгляд, малополезным и нерациональным.
Что ж, по итогам сегодняшнего исследования, за оригинальные технические решения кулеры Scythe Ninja 3 и Thermalright HR-02 получают награду в номинации «Оригинальный Дизайн».
Остается пожелать компаниям Scythe и Thermalright новых свершений в развитии хай-эндовой линейки кулеров, «заточенных» под авангардную результативность и сдобренных оптимизированным комплексом технико-эксплуатационных качеств. Ну, а мы и дальше будем следить за развитием событий на этом фронте.
