Продолжая тему обзоров, посвященных авангардным системам охлаждения, сегодня в наш фокус мы помещаем 5 премиум-кулеров — ASUS Royal Knight, Noctua NH-C12P, Scythe Mugen 2, Thermalright IFX-14 и Thermaltake BigTyp14Pro. «Банда», фигурально выражаясь, что надо — по-настоящему высший класс! И хотя «новичком» в этом ряду можно засчитать лишь Scythe Mugen 2 (который еще только делает свои первые шаги на отечественном рынке), все они, включая истовых ветеранов рынка — Noctua NH-C12P и Thermalright IFX-14, являются «заводилами» в модельной линейке рассматриваемых брендов и находятся на самом острие потребительского интереса. Естественно, оставлять эту «великолепную пятерку» вне зоны пристального внимания было бы непростительным недоразумением! Посему, фигуранты нашего расследования подверглись тщательной проработке, и с ее результатами мы как раз и хотим вас познакомить.
Итак, без долгих вступлений давайте обратимся сразу к тестовым объектам! В повестке дня — профилактический осмотр подопытных, исследование индивидуальных конструктивных черт и эксплуатационно-технических качеств, ну, и, конечно же, чисто практическая проверка их охлаждающей способности. Приступим!
ASUS Royal Knight

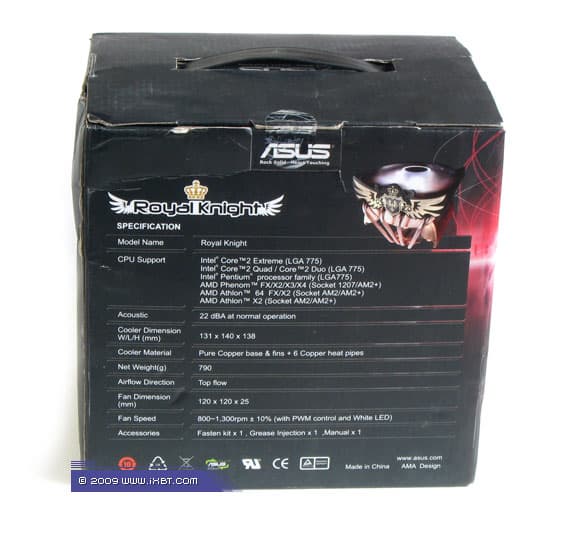

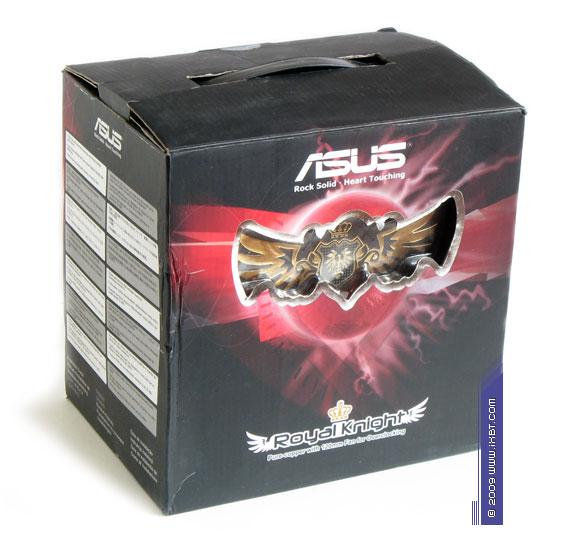

Комплектация. Продукт поставляется в картонной упаковке с внутренним пластиковым блистером. Упаковка имеет все необходимые ориентиры, характеризующие внутреннее содержимое — иллюстративный материал и многоязычный листинг техническо-эксплуатационных параметров.

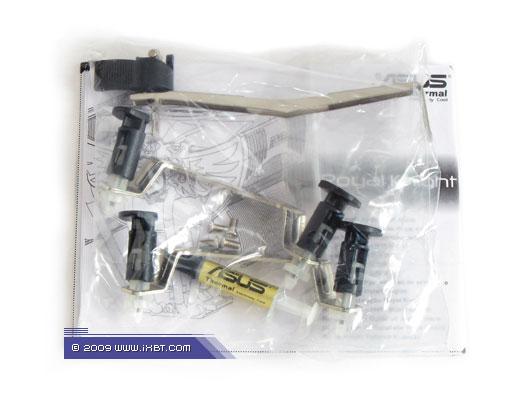

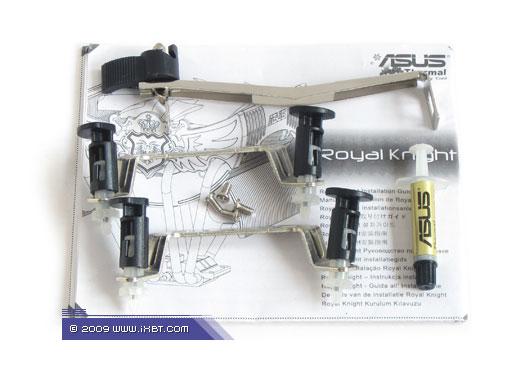

Поставка включает собственно сам кулер, набор мультплатформенного крепежа (поддерживаются платформы Intel LGA775 и AMD Socket 754/939/AM2), маленький шприц с термопастой и краткое техническое руководство (присутствует русскоязычная инструкция).

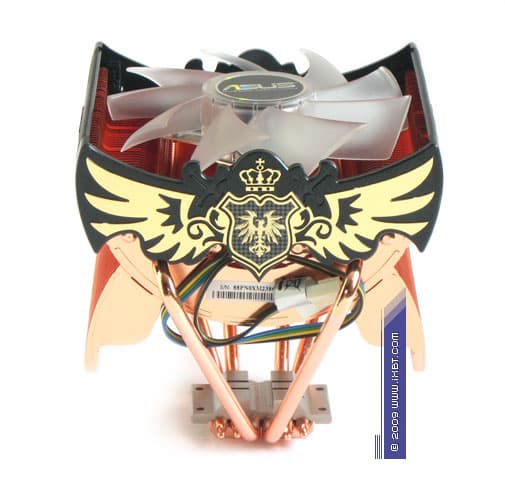

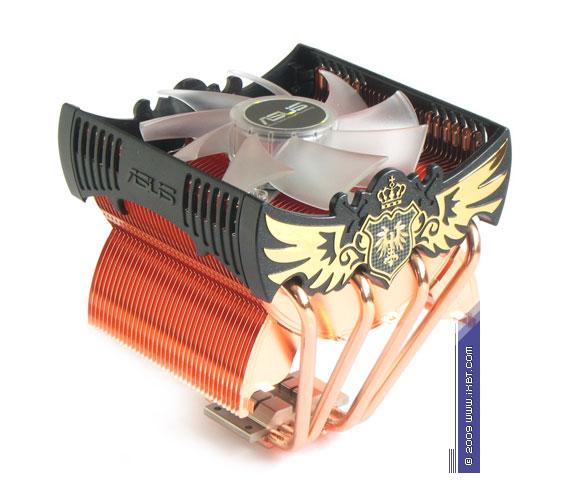

Общетехническая характеристика. Кулер представлен цельномедным радиатором «горизонтального» конструктива, который активируется «интегрированным» вентилятором (крыльчатка типоразмера 120х120х25 мм). Габариты 131х140х138 мм. Вес 765 г (без учета крепежа).

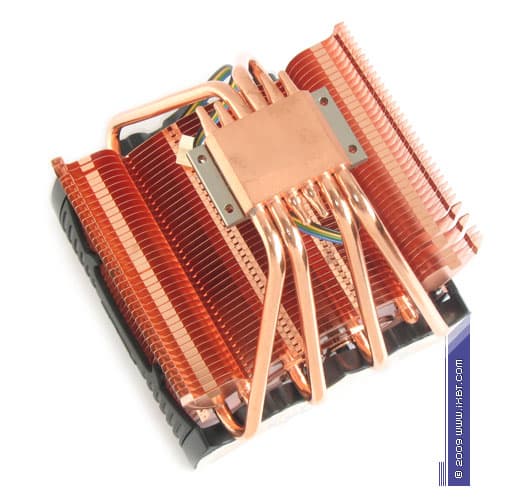

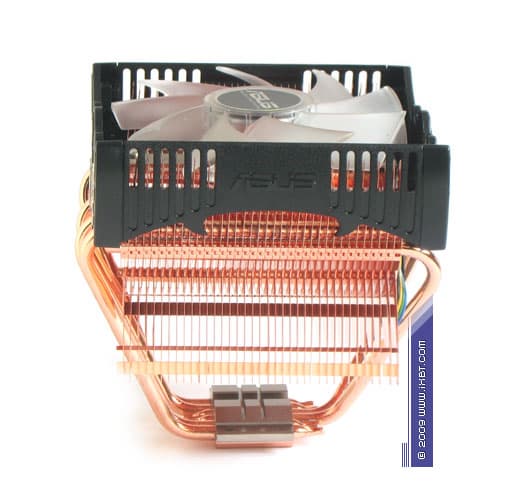

Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано комбинацией медного теплосъемника 40х30х7 мм, 6 медных тепловых трубок диаметра 6 мм и секции медного оребрения (38 пластин усложненной формы, общая площадь поверхности теплообмена порядка 4500 см2).
В качестве существенных плюсов конструктива Royal Knight следует отметить:
- широкий шаг размещения пластин (3 мм), что облегчает продув радиатора (особенно в условиях слабонапорных потоков, характерных для тихоходных и малошумных вентиляторов)
- высокое качество сопряжения рабочих элементов (эффективный термоконтакт в парах «теплосъемник-трубки» и «трубки-оребрение» обеспечен добротной пайкой)
- разумное распределение трубок в оребрении (теплосбрасывающие элементы самых нагруженных трубок поставлены под наиболее интенсивный обдув)
Спорным моментом выступают разве что только «зубцы-наросты» в нижней части оребрения, которые играют скорее декоративную, чем чисто практическую роль. В остальном имеем оптимизированный и сбалансированный термический комплекс, с очень хорошим заделом на хай-эндовую результативность.

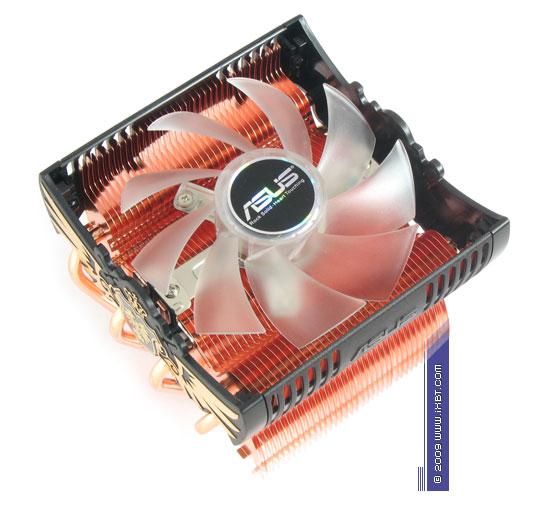

Конструктивные особенности (вентилятор). Кулер оборудован вентилятором Everflow T121225SL модификации AF8J5bR («открытая» крыльчатка, номинальная скорость вращения 1300 об/мин). К сильным сторонам этого вентилятора можно отнести умеренно-агрессивную аэродинамику (которая дает вполне благопристойное сочетание производительности и шумовых характеристик в рамках Royal Knight), а также добротную электромеханику (улучшенный подшипник скольжения — enter bearing, электрическая обвязка на базе драйвера Sanyo LB11961, сдобренная «стабилизирующими» конденсаторами).
Слабой стороной T121225SL выступает довольно-таки серьезный дефицит давления в низкоскоростных функциональных режимах (впрочем, судя по итоговой результативности Royal Knight, какого-то ощутимого влияния на эффективность кулера этот аспект не оказывает).
Экспертно-техническая оценка вентилятора: хорошо.

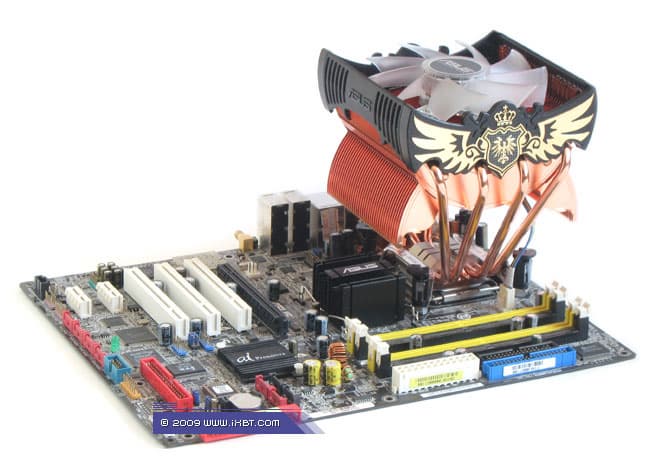

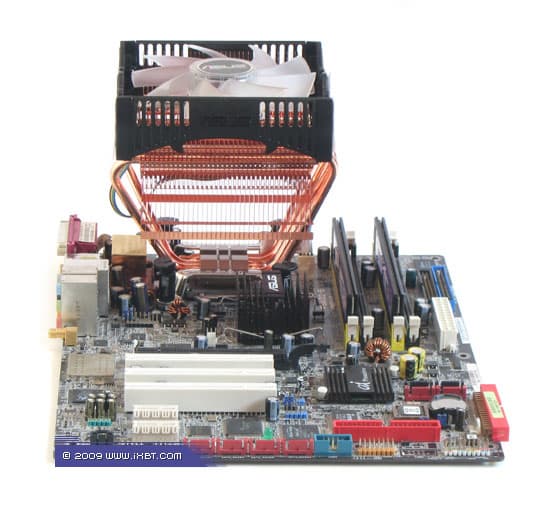

Эксплуатационная эргономика. Инсталляционный комплекс продукта предельно прост — для фиксации радиатора на платформе Intel LGA775 предусмотрены две крепежные планки с референсными замками кембриками, а для монтажа в сокетах AMD используется стандартизованная клипса с поворотной ручкой-рычагом.
То есть, в установочных процедурах Royal Knight почти что эквивалентен типовым боксовым кулерам.
Дополнительными эксплуатационными плюсами также засчитываются ШИМ-контроль оборотов вентилятора (скорость варьируется в диапазоне 500-1300 об/мин) и комплектная термопаста (с объемом, достаточным для нескольких инсталляций). Не оставлены без внимания и моддинговые «примочки» — вентилятор снабжен тремя белыми светодиодами, «генерирующими» яркую и эффектную иллюминацию.
Экспертно-техническая оценка эксплуатационных параметров: отлично.
