Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Zotac Geforce GTX 980 Amp! Extreme Edition 4096 МБ 256-битной GDDR5 PCI-E
Сведения о производителе: Компания Zotac International (торговая марка Zotac) основана в 2006 году в Гонконге. Является второй дочерней структурой старейшего производителя всевозможного оборудования для компьютерной техники PC Partner (первой является компания Sapphire Technology). PC Partner владеет 100% активов компании Zotac (в отличие от Sapphire, где у PC Partner лишь небольшая доля). Штаб-квартира в Гонконге, производство в Китае. На рынке в России — с 2006 года.
Устройство(а)
| Zotac Geforce GTX 980 Amp! Extreme Edition 4096 МБ 256-битной GDDR5 PCI-E | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Geforce GTX 980 (GM204) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1290—1430 | 1126—1265 |
| Частота работы памяти (физическая (эффективная)), МГц | 1800 (7200) | 1750 (7000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 16/1290—1430 | 16/1126—1265 |
| Число операций (ALU) в блоке | 128 | |
| Суммарное число операций (ALU) | 2048 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 128 | |
| Число блоков растеризации (ROP) | 64 | |
| Размеры, мм | 300×125×50 | 270×100×35 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 171/88/22 | 162/78/28 |
| Уровень шума (в режиме 2D/в режиме 2D (просмотр видео)/в режиме максимального 3D), дБА | 23/23/32,2 | &emdash; |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | SLI | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Дополнительное питание: количество 8-контактных разъемов | 2 | Нет |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 2 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

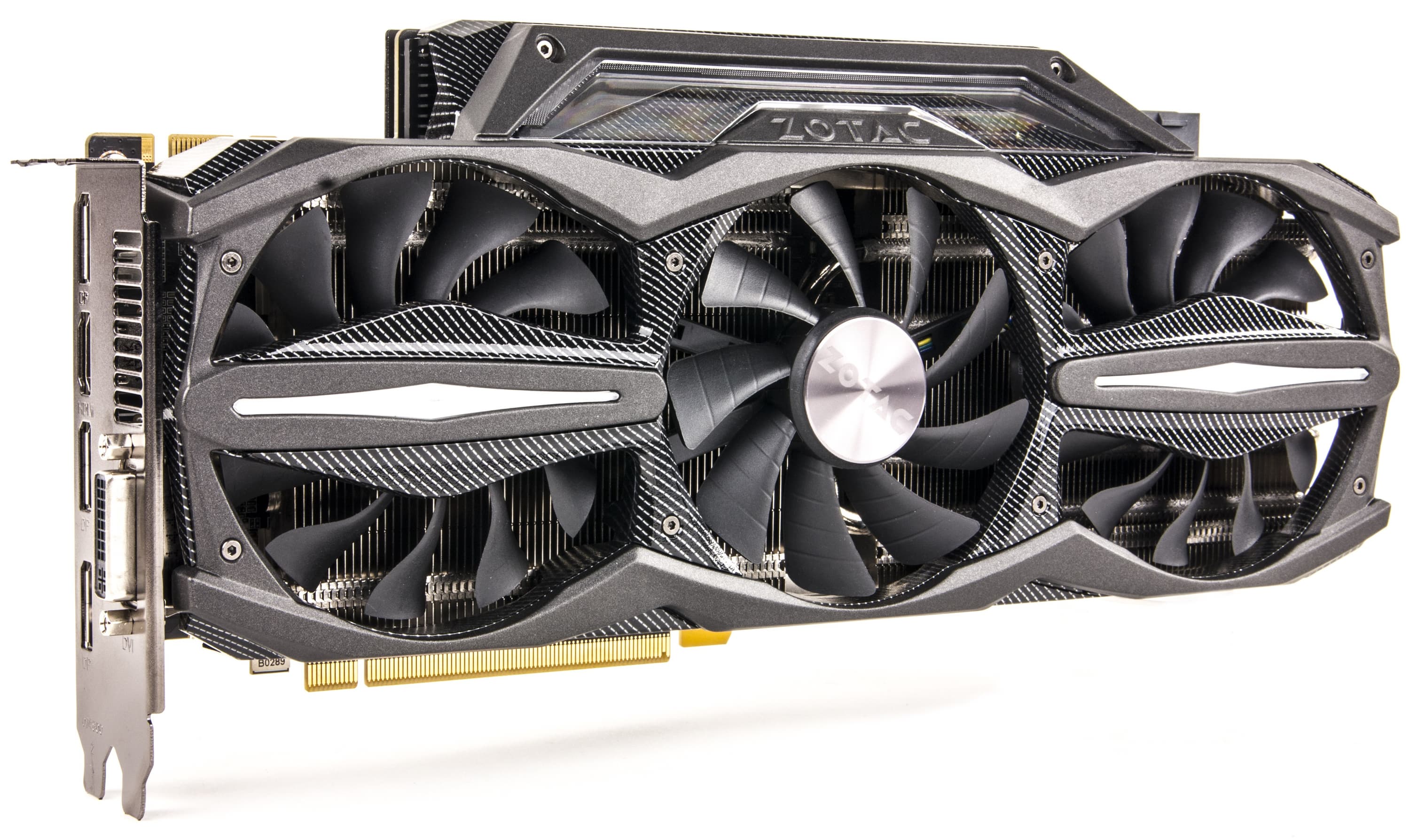

| Вид спереди | |
| Zotac Geforce GTX 980 Amp! Extreme Edition 4096 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 980 |
 |  |

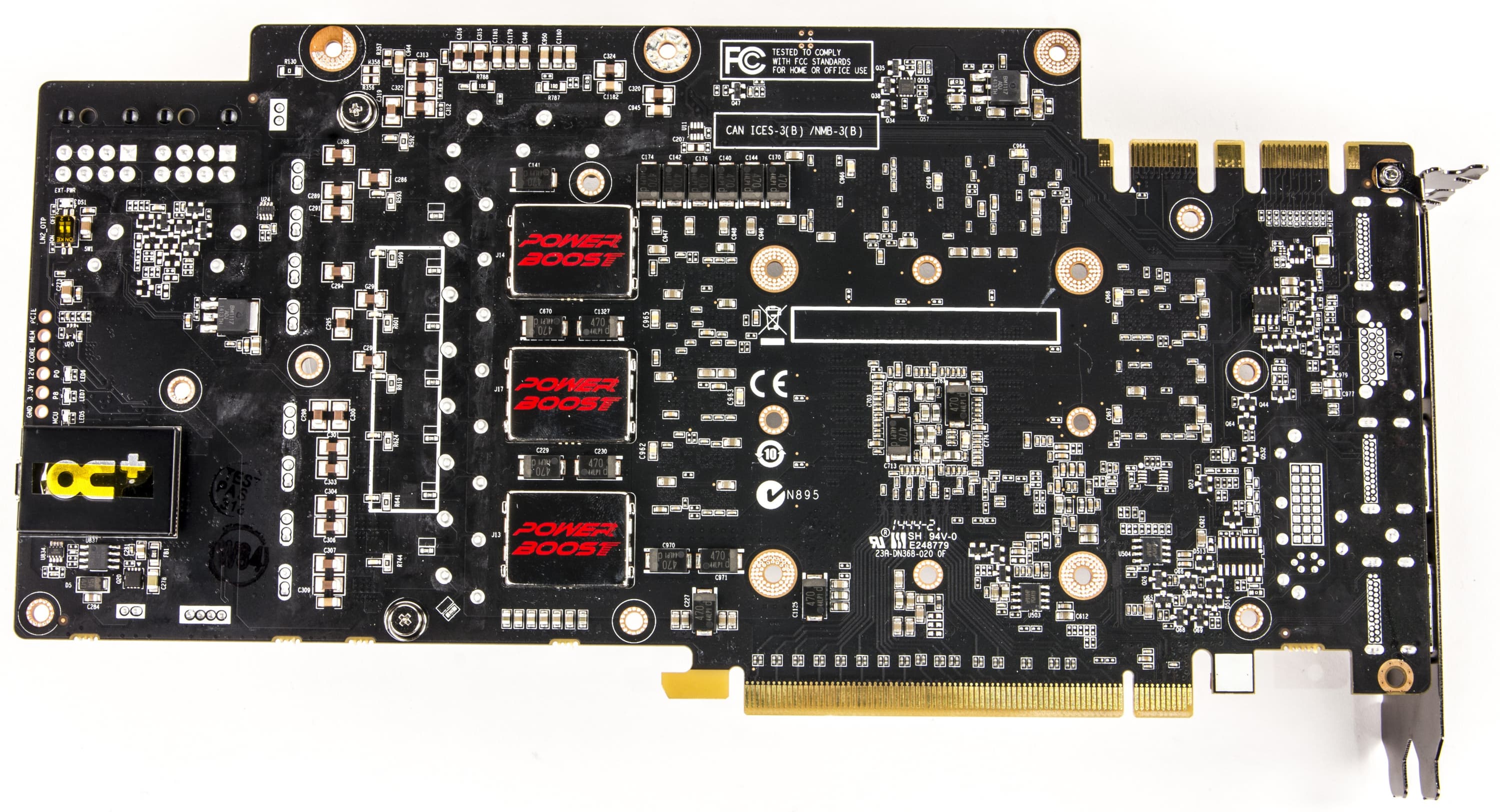

| Вид сзади | |
| Zotac Geforce GTX 980 Amp! Extreme Edition 4096 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 980 |
 |  |

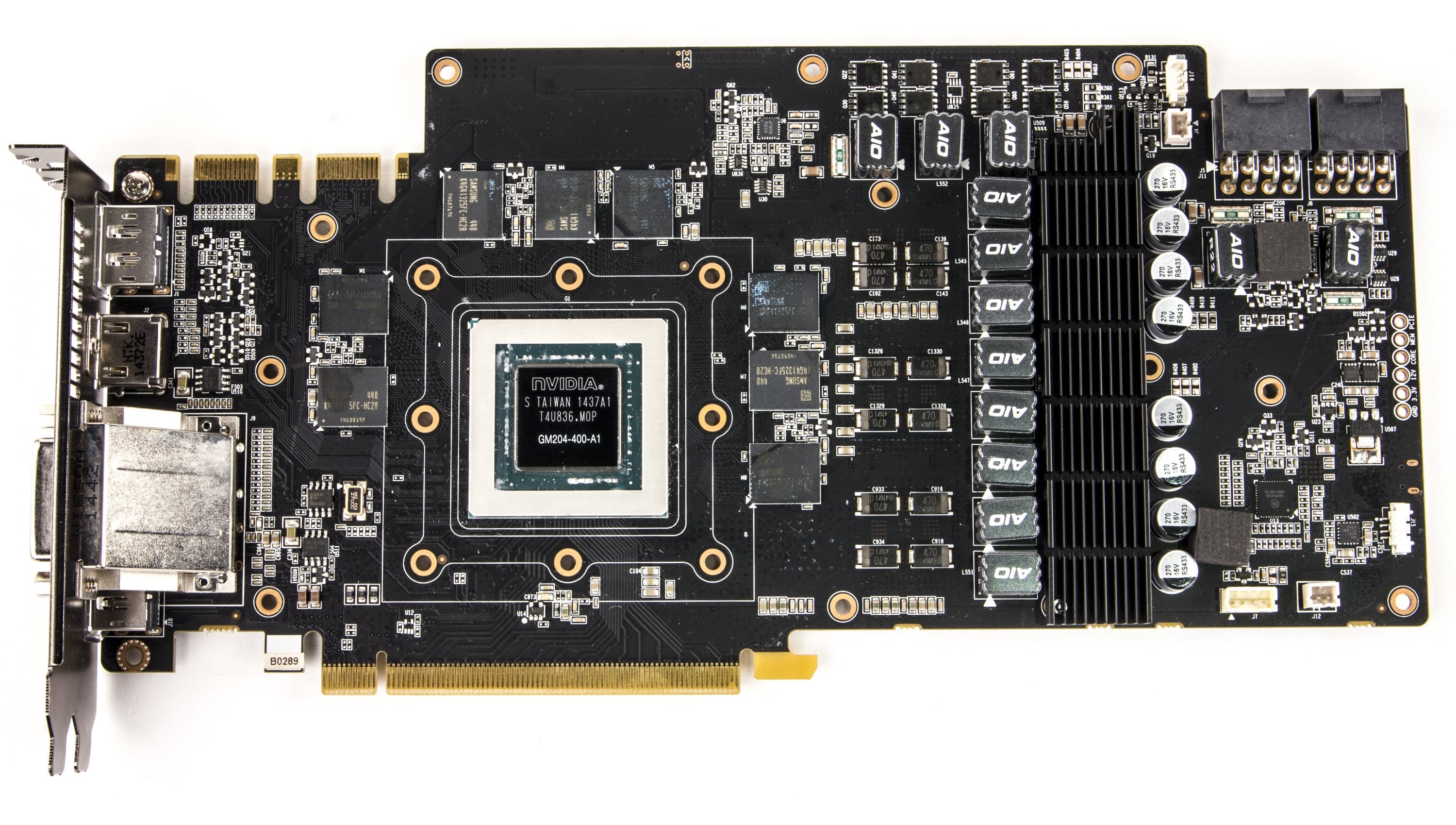

PCB кардинально переработана. От эталонного дизайна остались лишь расположение микросхем памяти относительно ядра и набор гнезд вывода. Блок питания также переделан, а схема стала 11-фазной (9+2). Реализована очень тонкая настройка параметров работы элементов ускорителя, в частности вольтажа по ядру и микросхемам памяти. Все это обеспечивает отменный оверклокерский потенциал, который усилен качественной системой охлаждения и особыми конденсаторами на оборотной стороне печатной платы, способными обеспечить стабильное питание даже в условиях сильного перегрева (разумеется, речь идет о случае экстремального разгона). PCB имеет особый разъем для подключения через Micro-USB к материнской плате (на которой должен быть свободен один из 9-контактных коннекторов для подключения корпусных USB-разъемов).

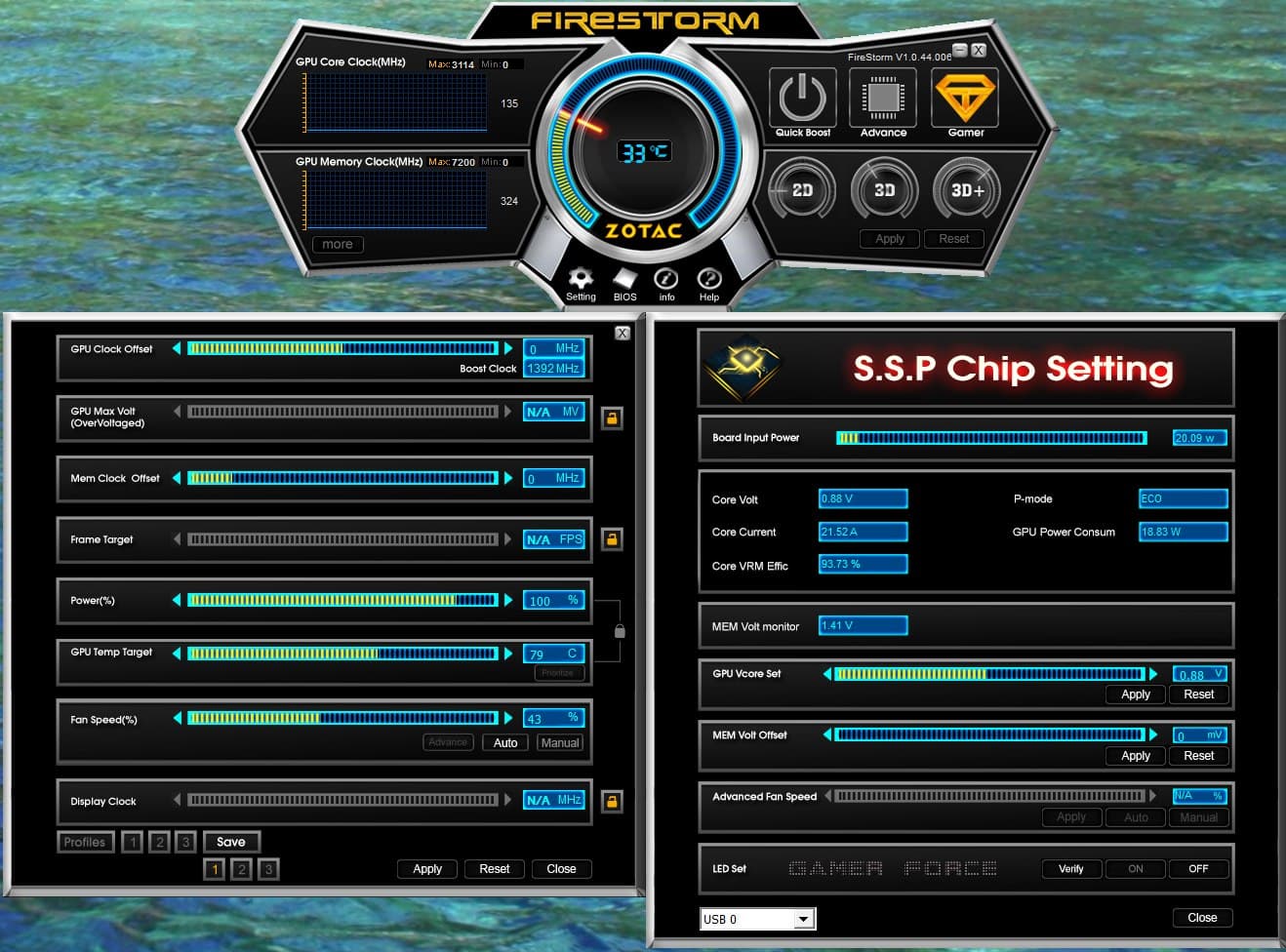

Это требуется для реализации всех настроек работы ускорителя через утилиту FireStorm (собственной разработки Zotac). FireStorm позволяет любителям скорости вволю экспериментировать с напряжением, частотами и управлением кулером (можно задавать режимы работы подсветки на торце карты, а также управлять вентиляторами).

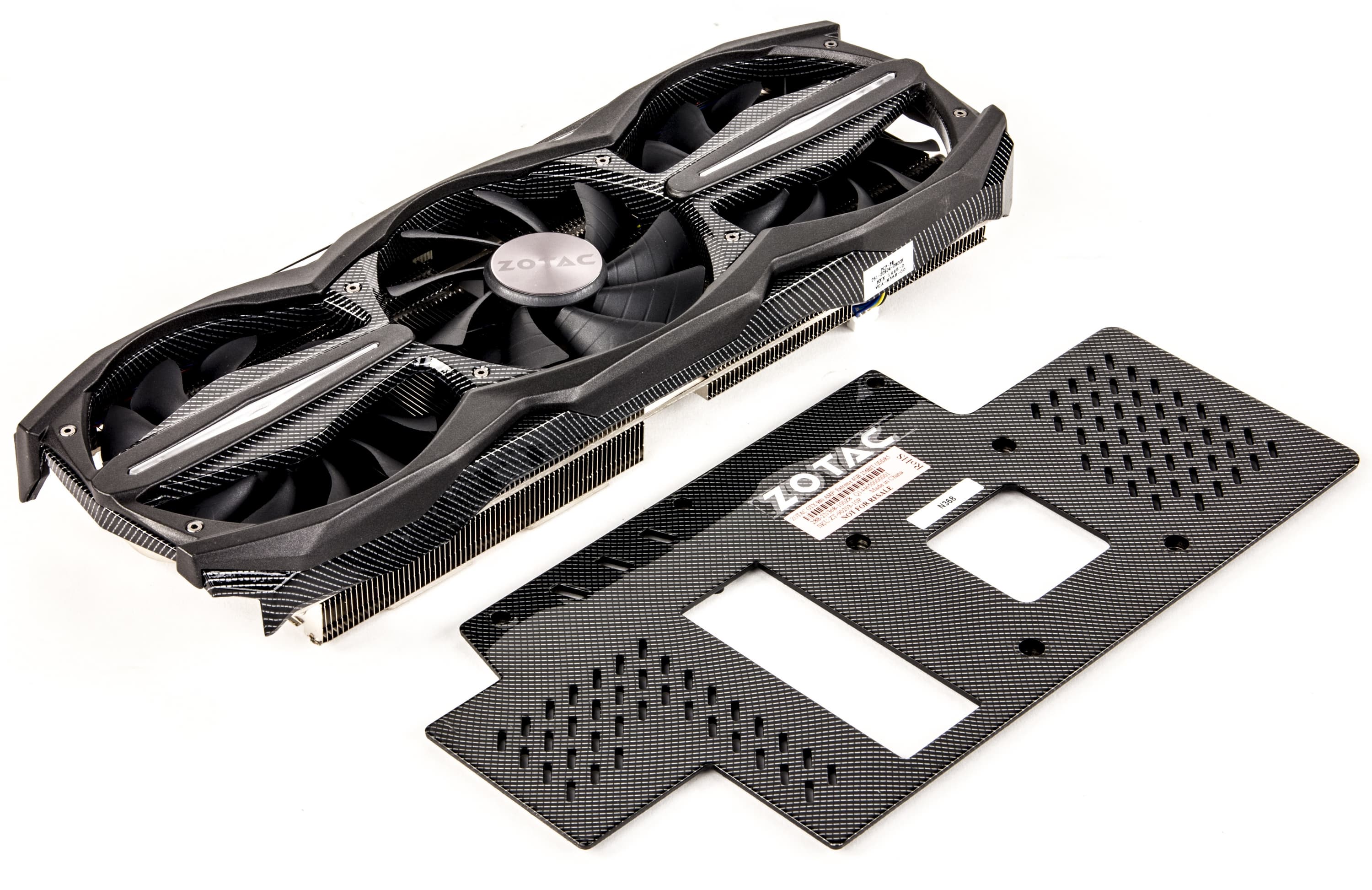

| Система охлаждения | |
|---|---|

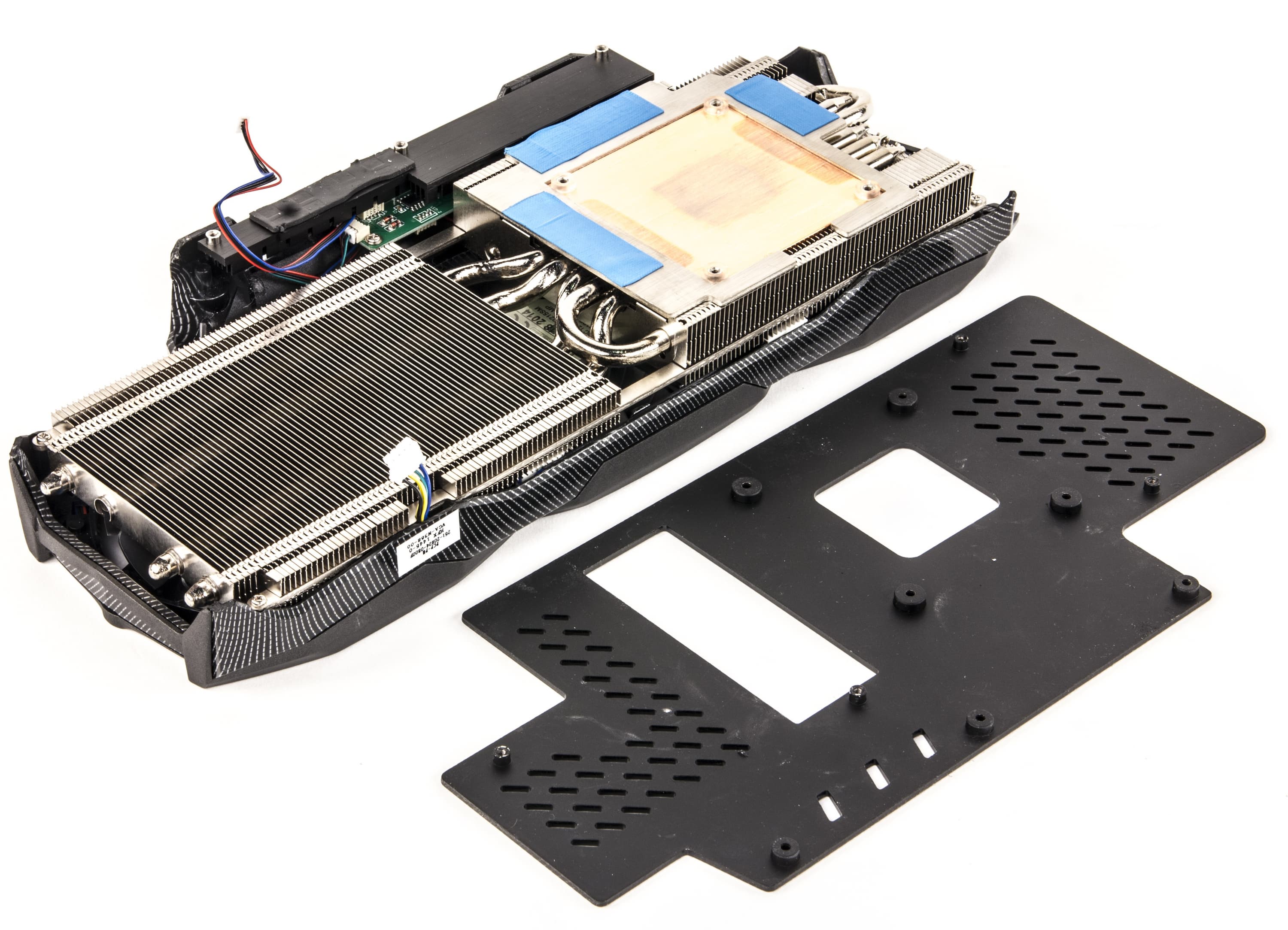

Данный кулер относится к серии IceStorm и базируется на двух радиаторах из медного сплава. Один из радиаторов прижимается подошвой к ядру и микросхемам памяти. На радиаторах установлен кожух с тремя вентиляторами. Кожух имеет дополнительный элемент, размещенный над верхней торцевой частью PCB: там расположены светодиоды и дополнительная плата, обеспечивающая контроль работы ускорителя через USB-соединение. Под нагрузкой максимальная температура не превысила 68 градусов, что является отличным результатом для видеокарты такого уровня. |  |
 | |
| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура достигала 28 °C, вентиляторы работали в пределах 42% от максимума (1000 оборотов в минуту), шум составлял 23 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 34 °C, но затем такой и оставалась. Вентиляторы работали на частоте вращения 1010 оборотов в минуту, шум — 23 дБА.
В режиме максимальной нагрузки в 3D температура быстро достигала 60 °C, затем медленно доходила до максимума 68 °C, вентиляторы поднимали обороты до 1570 в минуту, шум возрастал до 32,2 дБА.
| Комплектация. | |
|---|---|

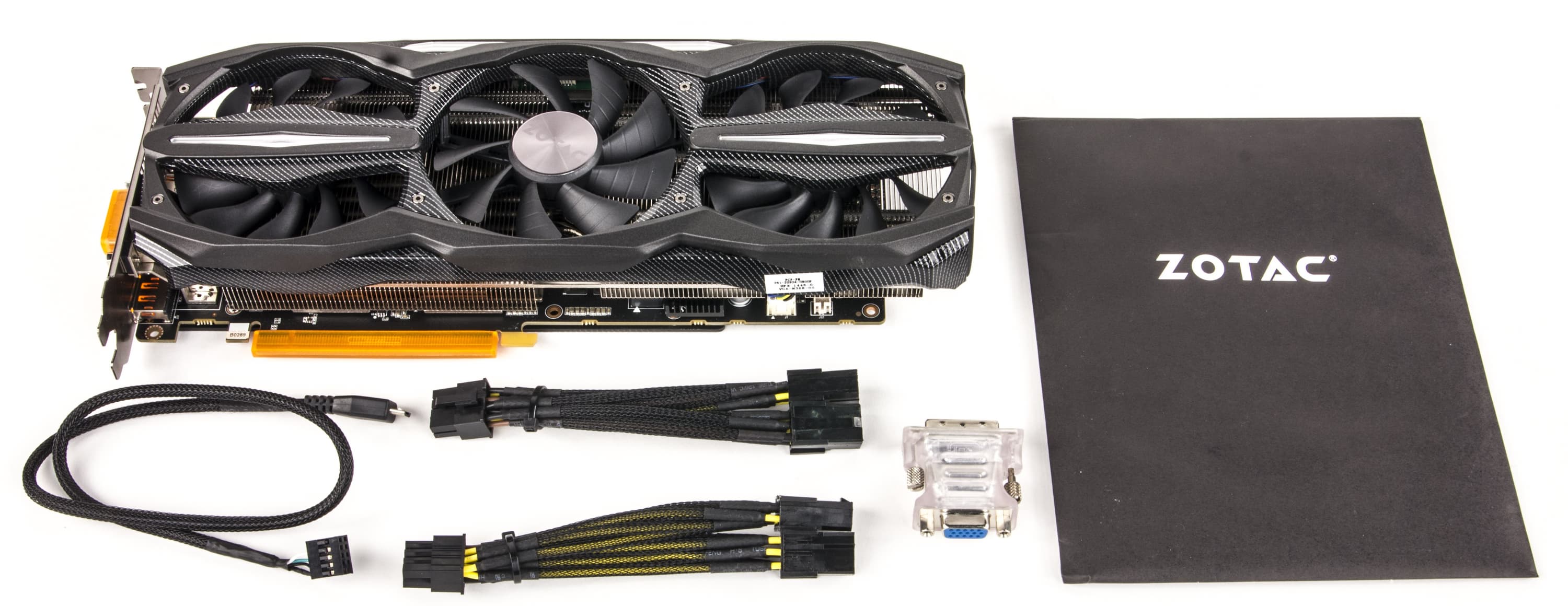

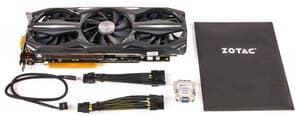

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвители питания, кабель для соединения с материнской платой через USB и адаптер DVI-to-VGA. |  |
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Амур 1200 (1200 Вт);
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- монитор Asus ProArt PA249Q (24″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 14.9.2,
- драйверы Nvidia версии 344.65,
- VSync отключен.
Список инструментов тестирования
Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.
- BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0
- 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).
- Tomb Raider (2014) (Crystal Dynamics/Square Enix) — DirectX 11.0
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0
- Crysis 3 (Crytek/EA) — DirectX 11.0
- Watch Dogs (Ubisoft) — DirectX 11.0
- Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1
- Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0
- Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0
- Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Hitman Absolultion
- Thief (2014)
- Tomb Raider (2014)
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Crysis 3
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 980 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | конец января 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 06 | Zotac Amp! Extreme GTX 980 4096 МБ, 1290—1430/7200 | 2110 | 301 | 701 |
| 09 | GTX 780 Ti 3072 МБ, 875—1020/7000 | 1990 | 326 | 610 |
| 10 | R9 290X 4096 МБ, 1000/1000/5000 Uber Mode | 1980 | 359 | 551 |
| 11 | GTX 980 4096 МБ, 1126—1266/7000 | 1960 | 272 | 721 |
Комментарий к Рейтингам iXBT.com
Ускоритель Zotac лишь чуть-чуть не дотянул до звания самого быстрого на сегодня однопроцессорного ускорителя, уступив совсем чуть-чуть ускорителю Titan Black. Однако если все же учесть принадлежность этих карт к разным ценовым нишам и выделить продукты ценой от 1000 долларов в отдельный высокопремиальный сектор, то в топовом сегменте 400—800 долларов продукту Zotac нет равных — он самый быстрый.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | конец января 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 20 | R9 290X 4096 МБ, 1000/1000/5000 Uber Mode | 359 | 1980 | 551 |
| 21 | GTX 780 Ti 3072 МБ, 875—1020/7000 | 326 | 1990 | 610 |
| 24 | Zotac Amp! Extreme GTX 980 4096 МБ, 1290—1430/7200 | 301 | 2110 | 701 |
| 27 | GTX 980 4096 МБ, 1126—1266/7000 | 272 | 1960 | 721 |
Комментарий к Рейтингам полезности
Однако цена бывает важна даже в топовом сегменте, а здесь на момент выхода материала самым выгодным по цене являлся Radeon R9 290X. Увы, более выгодным оказался даже уходящий с рынка (распродажа складских остатков) GTX 780 Ti. И все же это не младший и средний сегменты, где цена решает все, так что всякого рода завлекаловки типа лампочек и музыки из кулера не срабатывают :)

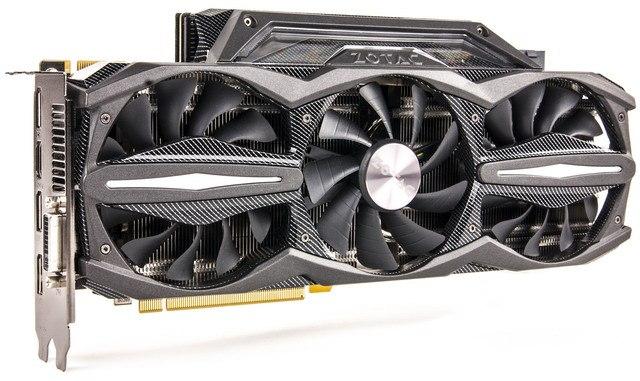

Zotac Geforce GTX 980 Amp! Extreme Edition 4096 МБ 256-битной GDDR5 PCI-E — очень мощное и интересное решение для оверклокеров. По сути, это самый быстрый однопроцессорный ускоритель сегмента 400—800 долларов (он обошел даже ранее рассмотренный нами Inno3D GTX 980 Ultra). Карта обладает весьма тихой и очень эффективной системой охлаждения и огромным потенциала для разгона. Не мудрствуя лукаво, подняв немного вольтажи, мы получили стабильную работу карты на частоте 1405/7800 МГц, после чего в ряде тестов были побиты результаты двухпроцессорных ускорителей. И это не предел, потому что задачей нашего материала ни в коем случае не является демонстрация рекордов разгона. Думаю, что оверклокеры смогут получить и больше. И в этом прелесть рассмотренного ускорителя, которая может затмить ключевой недостаток — высокую цену.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!). В номинации «Оригинальный дизайн» (за февраль 2015 года)
награду получила карта:
- Zotac Geforce GTX 980 Amp! Extreme Edition 4096 МБ 256-битной GDDR5 PCI-E
