Основная задача данной заметки состоит в том, чтобы дать ответ на вопрос-загадку, опубликованный в Instagram.
Содержание:
Определение
Мощность всасывания — это одна из ключевых характеристик любого пылесоса. Для эффективного удаления загрязнений пылесос должен засасывать как можно больше воздуха. Однако в месте соприкосновения щетки с очищаемой поверхностью создается повышенное сопротивление, которое нужно преодолеть, то есть создать достаточное разрежение, без существенного уменьшения воздушного потока. Только так можно поддержать скорость движения воздуха, которой будет достаточно для перемещения загрязнений с убираемой поверхности и далее до фильтров пылесоса.
Получаем, что при прочих равных условиях эффективность уборки определяется потоком воздуха и создаваемым при этом разрежением. Произведение этих двух величин и является мощностью всасывания. Обычно ее измеряют в ваттах. Считается, что для пылесосов с вертикальной компоновкой достаточно иметь мощность всасывания в 100 Вт, а для напольных пылесосов — 200 Вт. Производители и, например, организация ASTM International, занимающаяся разработкой стандартов, предлагают свои формулы для расчета так называемых «воздушных ваттов» (airwatt) с использованием воздушного потока и разрежения, выраженных в различных единицах измерения. Мы будем придерживаться Международной системы единиц и рассчитывать мощность всасывания в ваттах:
Мощность всасывания (Вт) = поток (м3/с) × разрежение (Па)
Рассчитанную таким образом мощность всасывания можно сравнить с потреблением пылесосом электроэнергии (если это возможно) и определить эффективность всасывающей системы пылесоса.
Описание методики
Согласно нашей методике, величина воздушного потока определяется с помощью ручного крыльчатого анемометра. Данный прибор позволяет определять скорость воздушного потока в м/с. Умножив ее на сечение воздуховода в м2, мы получим поток в м3/с. В данном случае оказалось возможным пустить весь поток через рабочее сечение анемометра. Диаметр сечения равен 62 мм, что дает площадь примерно 3,02×10-3 м2.
Для определения разрежения мы использовали дифференциальный манометр с пределами измерения ±34 кПа. Входное отверстие для измерения давления имеет диаметр 1 мм и просверлено по диаметру в стенке стальной «дюймовой» трубы с гладкой внутренней поверхностью (внутренний диаметр трубы 28 мм, толщина стенок примерно 3 мм). Такая конфигурация, согласно изученным материалам, позволяет достаточно точно определять давление (разрежение) в потоке воздуха. К этому отверстию через переходник и гибкую трубку подключался второй (отрицательный) штуцер дифференциального манометра. Первый штуцер оставался не подключенным, то есть мы измеряем разрежение в трубе относительно окружающей среды.

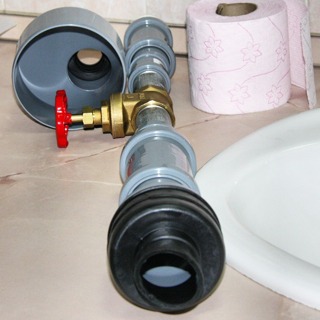

Трубы, сочленения и крыльчатка анемометра уже создают некоторое сопротивление потоку воздуха, однако оно фиксированное и относительно небольшое, тогда как при реальном использовании пылесоса сопротивление меняется в зависимости от используемой насадки/щетки, от типа убираемой поверхности и т. д. Для создания переменного сопротивления стенд был дополнен задвижкой типового размера в 1 дюйм. Внешний вид конструкции в сборе показан на фотографии ниже:
В месте забора воздуха установлена крыльчатка анемометра (1), далее гибкий переходник-адаптер (2), затем жесткий пластиковый переходник (3), короткая дюймовая труба (4), задвижка (5), длинная дюймовая труба (6) с отверстием для подключения манометра, стыковка с трубой пылесоса (7). Герметизация соединений, там, где это необходимо, выполняется с помощь изоляционной ленты из ПВХ или с помощью отрезков велосипедной камеры. Приборы на фотографии слева направо: анемометр (8), манометр (9), ваттметр (10). Отметим, что при определении силы всасывания пылесос к стенду подключается без насадок и с минимальной рабочей конфигурацией входных патрубков и труб. В случае обычного пылесоса это означает подключение к торцу гибкого шланга (к нему уже, как правило, можно подключать рабочие щетки и насадки). Связано это с тем, что мы хотим определить мощность всасывания, которая может быть задействована непосредственно для уборки. При этом пылесос оснащается всеми штатными фильтрами (по возможности новыми, в крайнем случае, хорошо очищенными и/или вымытыми), пустым пылесборником, если пылесос без мешка для сбора пыли, или новым мешком для пыли в противоположном случае. Пример рабочей конфигурации приведен на фотографии выше.
Пример
Пробное тестирование мы провели с нашим офисным пылесосом. Пылесос старый, побывавший в передрягах, поэтому гибкий рукав чинен в нескольких местах, мешок для пыли совместимый, а не оригинальный, и выходной фильтр HEPA не установлен, так как он безвозвратно утратил свои функции. Модель пылесоса — LG VC3728SQ, заявленная потребляемая мощность — 1800 Вт, а мощность всасывания — 400 Вт. Показания приборов на фотографии выше (задвижка открыта): скорость потока 16,87 м/с (и температура 22,9°С), давление −4,36 кПа, напряжение в сети 216,6 В, сила тока 6,16 А, потребляемая от сети мощность 1303 Вт. В данном случае мощность всасывания равна:
π×(62/1000)2/4×16,87×4,36×1000 = 222 Вт
Эффективность (КПД) составляет 222/1303×100 = 17%
Проведем серию замеров. В первой точке задвижка открыта полностью, в следующих точках задвижка последовательно закрывается на 1/2-1/4 оборота штурвала вплоть до полного перекрытия.

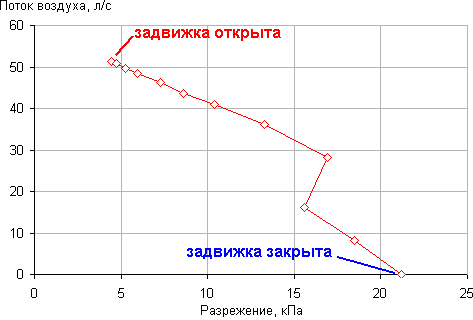

Сначала рассмотрим график зависимости потока воздуха от разрежения (в качестве характеристики производительности вентиляторов обычно приводят зависимость разрежения/давления от потока воздуха, но наш вариант графика больше соответствует проведенному эксперименту):
Видно, что закрывая задвижку, мы увеличиваем сопротивление, что, в свою очередь, приводит к уменьшению потока и увеличению разрежения. Поток монотонно уменьшается до некоторого предела разрежения, после которого, видимо, открывается предохранительный клапан (он же индикатор переполнения пылесборника) — это сопровождается резким уменьшением потока (воздух начинает подсасываться и через клапан) и некоторым уменьшением разрежения. Далее поток продолжает монотонно уменьшаться, и, когда задвижка полностью закрыта, поток уменьшается до нуля, а разрежение возрастает до максимума.

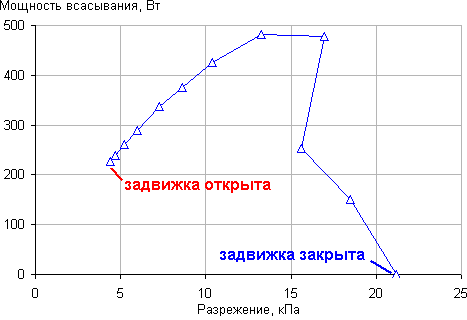

Теперь рассмотрим график зависимости мощности всасывания от разрежения:
Сначала обсудим крайние точки. Начало измерений: задвижка полностью открыта, мощность всасывания относительно низкая, так как сопротивление, которое измерительный стенд оказывает потоку воздуха, не очень велико и сопоставимо с сопротивлением остальной части пути, по которому проходит воздух, и на преодоление которого тратится мощность вентилятора пылесоса — гибкий патрубок пылесоса, мешок для сбора пыли, фильтры. Последняя точка замера параметров: задвижка полностью закрыта, поток воздуха равен нулю, то есть никакой полезной работы совершаться не может, соответственно и мощность всасывания по определению равна нулю. Между этими точками мощность всасывания выходит на максимум, так как увеличивается сопротивление движению воздуха через измерительный стенд, и большая доля мощности вентилятора пылесоса тратится на преодоление этого сопротивления. В реальных условиях эксплуатации именно эта доля задействуется на совершение полезной работы — на очистку. При этом максимум соответствует очень сильному перекрытию просвета в задвижке. После максимума (полезная) мощность всасывания уменьшается, так как разрежение сильно возрастает, поток воздуха через стенд уменьшается, а паразитный подсос через стыки в частях пылесоса на пути движения воздуха, наоборот, увеличивается (на что тоже тратится мощность вентилятора). Также с уменьшением потока воздуха, видимо, уменьшается и эффективность собственно вентилятора. Резкий излом на данном графике, связан, как мы предположили выше, с открытием предохранительного клапана.
Таким образом, мощность всасывания зависит от сопротивления чистящей насадки. Собственно, это согласуется и с житейским опытом: если хочется очистить что-то очень грязное и от очень прилипчивого мусора, то используется щелевая насадка, а не широкая щетка. Можно предположить, что в характеристиках пылесоса производитель указывает именно максимальную мощность всасывания. В случае данного пылесоса максимальная реальная мощность всасывания равна примерно 480 Вт (на максимум мы могли и не попасть). Это даже выше указанных 400 Вт, но не забывайте, что мы убрали выпускной HEPA-фильтр, который оказывал бы существенное сопротивление и значительно снизил бы полезную мощность всасывания.

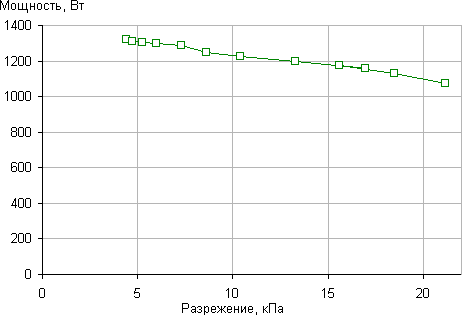

Приведем график зависимости потребляемой из электросети мощности от создаваемого разрежения:
С ростом разрежения (что соответствует уменьшению потока воздуха — мы закрываем задвижку) уменьшается потребляемая мощность, что, видимо, является типичным поведением в случае центробежного вентилятора с рабочим колесом с радиальными лопастями (именно такие обычно используются в пылесосах).

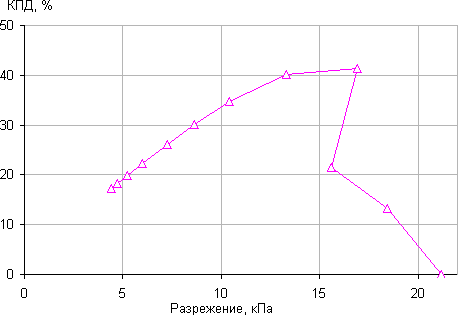

На последнем графике приведен коэффициент полезного действия (КПД), или доля в процентах мощности всасывания от потребляемой от электросети мощности в зависимости от создаваемого разрежения:
Этот график похож на зависимость мощности всасывания от создаваемого разрежения, но так как потребляемая мощность уменьшается, то максимальный КПД достигается непосредственно перед изломом на графике.
Выводы
В данной статье дано определение мощности всасывания и показана важность этой характеристики в качестве одного из параметров, определяющих качество пылесоса как машины для уборки мусора. Приведено описание стенда, с помощью которого можно определять мощность всасывания при различном сопротивлении воздушному потоку. В качестве примера приведены и обсуждены результаты, полученные для типичного бытового напольного пылесоса. В дальнейшем определение мощности всасывания по описанной методике будет проводиться в рамках тестирования бытовых пылесосов.
