В последнее время много говорилось о революциях в мире 3D акселераторов, когда пресс-релизы о новых технологических решениях в этой области выходят просто массовым порядком. Я уже проводил испытания видеокарт на чипсетах Nvidia Riva128, ATI 3D Rage Pro, Voodoo Graphics, Voodoo2, Intel 740. Все данные по результатам испытаний и сравнений имеются в "Обзоре современных видеоплат".
Сейчас наступило временное затишье "перед бурей", т.е. перед выходом новейшего нашумевшего и повергшего в обморок многих свой мощью Nvidia Riva TNT, а также Matrox G200, собирающегося побороть нынешний оплот мощи 3D-графики — 3Dfx Voodoo2.
Но на рынок поступило уже довольно большое количество видеокарт на чипсете Intel 740 (i740), которые удивляют до сих пор многих своей низкой ценой (да еще для 8 мегобайтовых исполнений!). История еще не знала случаев, когда видеокарта с 8-мю мегобайтами памяти стоила $80-90. Попробовав поработать с 2-мя картами из семейства i740, я пришел к выводу, что все же, они отличаются по производительности, а главное, по надежности работы. Посему я решил провести сравнительные испытания.
Тестирование проводилось на компьютере Pentium II -300 MHz, 128Mb оперативной памяти, ОС Windows 98 Release. Над видеокартами установлен один охлаждающий вентилятор, направляющий воздух на карты.
Участники "соревнований":

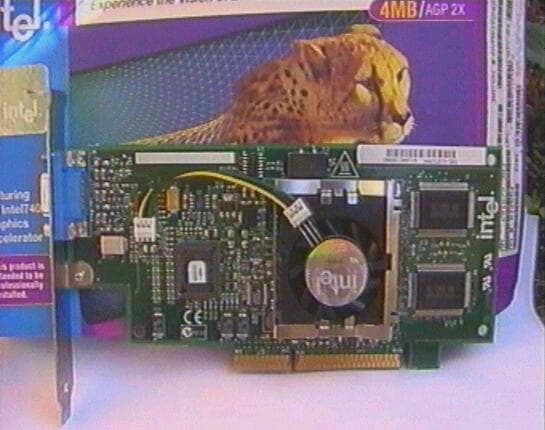

1. Intel Express 3D, 4Mb, AGP
Очень грамотно выполненная плата, все продумано. Просто приятно в руках держать. На мой взгляд, несколько слишком навороченная конструкция вентилятора (можно было бы попроще). Также достаточная необходимость в памяти (4 Мбайт). Но цена (на 01 июня 1998 г.) несколько завышена — свыше $100.

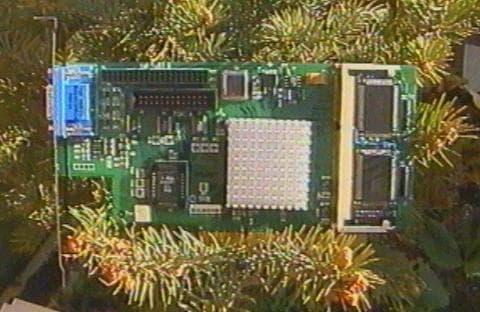

2. Diamond Stealth II G460 (sample), 8Mb, AGP
Эта видеокарта представляет собой так называемый sample, т.е. еще образец, выпущенный до серийного производства. Поэтому в эту карту был прошит новейший биос от Diamond. Как видно из снимка, на плате размещено только 4 мегабайта памяти, а еще 4 мегабайта размещены на модуле типа SODIMM. Однако в российском представительстве нам сообщили, что на серийно выпускаемых платах все 8 мегабайт будут распаяны на карте. Карта также грамотно выполнена, имеет возможности к расширению через дочернюю плату. Выгодно отличает эту карту наличие большого игольчатого радиатора (что впоследствии сказалось в положительную сторону). На 1 июня 1998 г. цена данной карты еще неизвестна.
Сейчас G460 выпускается только с использованием памяти типа SDRAM.

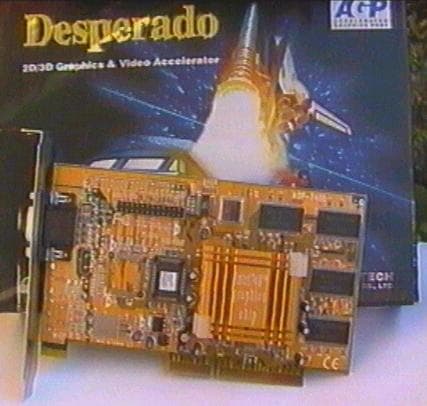

3. ChainTech Desperado, 8Mb, AGP
Фирма ChainTech совсем недавно появилась на российском рынке. Однако сразу же завоевала 1-е места в рейтингах по основным (материнским) платам. К сожалению, чего нельзя сказать о видеоплатах. На моей памяти еще свежи воспоминания о попытках установить под Windows 98 плату на чипсете Cirrus Logic 5465, выпущенную ChainTech, и как они безуспешно окончились.
Тем не менее, данная плата выполнена довольно качественно. Единственный минус с моей точки зрения - это низкий радиатор, к тому же, имеющий мало ребер для охлаждения. В ценовом отношении карта почти лидирует (около $90 за 8 мегабайтный вариант).

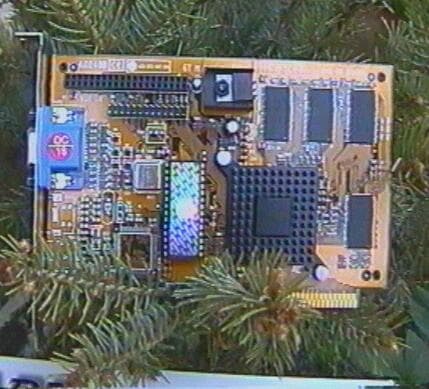

4. Aristo ART-i740-G, 8Mb, AGP
Плата ничем существенным не отличается, но есть большой минус — это нелепой формы низкий радиатор, который, практически никакого эффекта не дает.
Карта лидирует в ценовом отношении: $80 за плату с 8-мю мегабайтами памяти.

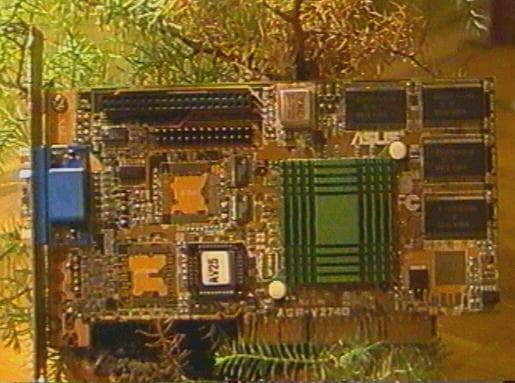

5. ASUS 3DexPlorer V2740, 8Mb, AGP
К сожалению, надо отметить, что на данной плате известнейшая фирма ASUSTeK показала себя далеко не с лучшей стороны. Во-первых, опять же нелепый радиатор (который и по высоте низок, и имеет немного ребер для охлаждения), во-вторых, ну зачем выпускать плату с явными заготовками под чипы системы TV-in/out, почему, спрашивается, нельзя было сразу выпустить с этими чипами? Сама карта выполнена на высоком уровне.
Карта невыгодно отличается в ценовом отношении. Конечно, она дешевле, чем Intel Express 3D ($100 за 4 мегабайтовый вариант), но и дороже, чем платы от Aristo и ChainTech.
Примечание: все снимки сделаны при помощи видеокамеры Panasonic RX-20 и оцифрованы при помощи Matrox Rainbow Runner Studio for Millenium II.
"Инструментарий" для тестирования:
- Игра Incoming от Rage Software
- Игра Forsaken от Aссlaim
- 3D WinBench 98 от Ziff-Davis
Первые две игры были приняты для тестирования, дабы обеспечить показатели в FPS (чего очень хочется многим :-)), обеспечивающие работу платы под Direct3D, а всемирно известный тест 3D WinBench был выбран по результатам опроса на сайте Reactor Critical.
Игра Incoming запускалась в режиме ДЕМО в 10-ти кратном цикле (imcoming.exe -gameindex -screenmode). При этом из 10-ти минимальных значений выбиралось самой меньшей, из максимальных — самое большее. Значения Average принималось средним из 10.
В игре Forsaken проходился первый уровень и через каждый 5 секунд фиксировалось значение FPS.
В программе 3D Winbench 98 выполнялся комплекс тестов 3D WinMark.
Тестирование проходило в 2-х режимах: 800х600 и 640х480 при 64К цветах.
При установке видеокарт использовались драйверы:
- Intel Express 3D: версия 1.1516 от 23 марта 1998 г. (производство Intel)
- Aristo ART-i740-G: версия 1.1516 от 23 марта 1998г. (производство Intel)
- Сhaintech Desperado: версия 1.1516 от 23 марта 1998г. (производство Intel)
- Diamond Stealth II G460: версия 1.341 от 20 апреля 1998 г. (производство Diamond)
- ASUS 3DexPlorer V2740: версия 1.02 от 25 марта 1998 г. (производство ASUSTeK)
Ниже приводятся результы сравнительного тестирования.
Таблица 1.
Тестирование по игре Incoming
Режим работы | Видеоплаты | FPS | Сцены из Incoming | |||||
---|---|---|---|---|---|---|---|---|
1 | 2 | 3 | 4 | 5 | 6 | |||
800x600 | Chaintech Desperado | min | 31,02 | 23,02 | 23,02 | 23,02 | 23,02 | N/A |
Asus 3DexPlorer V2740 | min | 31,05 | 23,03 | 23,02 | 23,01 | 23,01 | N/A | |
Intel Express 3D | min | 31,37 | 23,02 | 23,02 | 23,02 | 23,02 | 23,02 | |
Aristo Art-i740-G | min | 31,03 | 23,02 | 23,02 | N/A | N/A | N/A | |
Diamond Stealth II G460 | min | 29,05 | 29,03 | 24,13 | 24,12 | 24,12 | 24,12 | |
Chaintech Desperado | max | 47,51 | 47,51 | 47,51 | 47,99 | 62,6 | N/A | |
Asus 3DexPlorer V2740 | max | 46,57 | 46,57 | 46,57 | 46,57 | 63,2 | N/A | |
Intel Express 3D | max | 46,58 | 46,58 | 46,58 | 47,96 | 62,61 | 62,61 | |
Aristo Art-i740-G | max | 46,55 | 46,55 | 46,55 | N/A | N/A | N/A | |
Diamond Stealth II G460 | max | 47,61 | 62,8 | 62,8 | 62,8 | 65,35 | 65,35 | |
Chaintech Desperado | average | 37,5 | 41,5 | 31,8 | 40,3 | 45,6 | N/A | |
Asus 3DexPlorer V2740 | average | 36,5 | 41 | 32,3 | 39,4 | 44 | N/A | |
Intel Express 3D | average | 36,4 | 40,8 | 31,5 | 39,9 | 43,8 | 41,6 | |
Aristo Art-i740-G | average | 34,4 | 40,8 | 34,8 | N/A | N/A | N/A | |
Diamond Stealth II G460 | average | 36,9 | 41,5 | 32,2 | 40 | 46,5 | 41 | |
640x480 | Chaintech Desperado | min | 38,6 | 37,16 | 34,14 | 34,14 | 34,14 | 32,23 |
Asus 3DexPlorer V2740 | min | 38,5 | 38,5 | 33,1 | 33,1 | 33,1 | 33,1 | |
Intel Express 3D | min | 38 | 35 | 34 | 33,8 | 34,2 | 33,3 | |
Aristo Art-i740-G | min | 37,2 | 34,14 | 33,14 | 33,14 | 33,14 | 32,3 | |
Diamond Stealth II G460 | min | 37,29 | 37,29 | 35,07 | 35,07 | 32,62 | 32,62 | |
Chaintech Desperado | max | 63,96 | 86,28 | 86,3 | 86,3 | 90,1 | 90,3 | |
Asus 3DexPlorer V2740 | max | 64,2 | 69,2 | 78,2 | 78,9 | 82,5 | 85,1 | |
Intel Express 3D | max | 62,3 | 85 | 85,2 | 85,8 | 90,5 | 90,5 | |
Aristo Art-i740-G | max | 62,32 | 86,3 | 86,3 | 86,38 | 90,25 | 90,3 | |
Diamond Stealth II G460 | max | 65,6 | 77,35 | 77,35 | 77,35 | 81,77 | 81,17 | |
Chaintech Desperado | average | 46,2 | 48,2 | 44,3 | 48,2 | 44,8 | 46,5 | |
Asus 3DexPlorer V2740 | average | 46,1 | 48,1 | 41,2 | 46 | 45 | 45 | |
Intel Express 3D | average | 46,2 | 48 | 42,3 | 47,5 | 44,2 | 46,4 | |
Aristo Art-i740-G | average | 46,1 | 47,2 | 41,8 | 48,2 | 43,4 | 46,2 | |
Diamond Stealth II G460 | average | 53,4 | 60,2 | 43,8 | 55,5 | 53 | 55,6 |

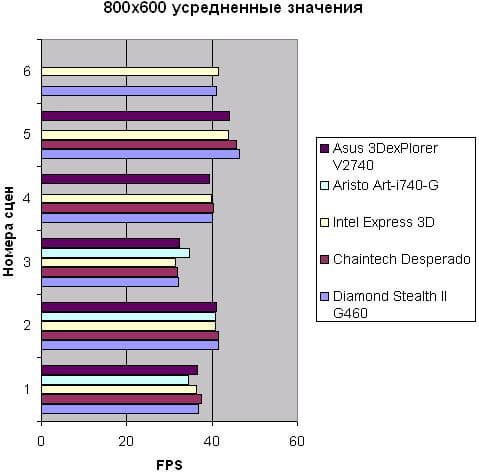

Диаграмма 1.

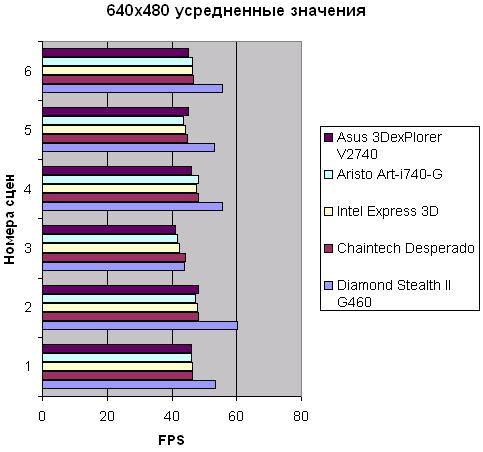

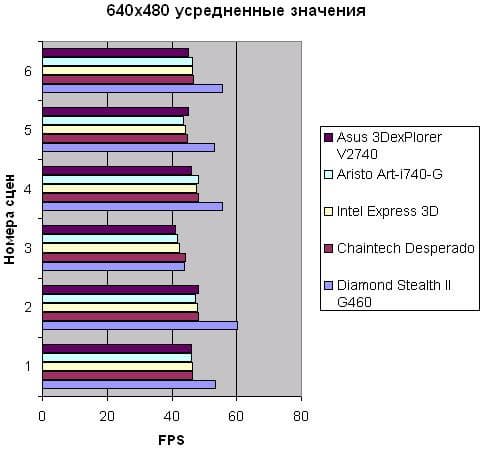

Диаграмма 2.
Таблица 2.
Тестирование по игре Forsaken
Режим работы | Видеоплаты | Forsaken |
---|---|---|
800x600 | Chaintech Desperado | 44-46* |
Asus 3DexPlorer V2740 | 43-45* | |
Intel Express 3D | 45-46 | |
Aristo Art-i740-G | 42* | |
Diamond Stealth II G460 | 48-50 | |
640x480 | Chaintech Desperado | 65-86 |
Asus 3DexPlorer V2740 | 63-79 | |
Intel Express 3D | 64-80 | |
Aristo Art-i740-G | 62-78 | |
Diamond Stealth II G460 | 66-88 |
* — зависает через 2-4 минуты
Таблица 3.
Тестирование по 3D WinBench 98.
Режим работы | Видеоплаты | 3D Winbench |
---|---|---|
800x600 | Chaintech Desperado | N/A |
Asus 3DexPlorer V2740 | N/A | |
Intel Express 3D | 594 | |
Aristo Art-i740-G | N/A | |
Diamond Stealth II G460 | 614 | |
640x480 | Chaintech Desperado | 738 |
Asus 3DexPlorer V2740 | 727 | |
Intel Express 3D | 728 | |
Aristo Art-i740-G | 725 | |
Diamond Stealth II G460 | 758 |

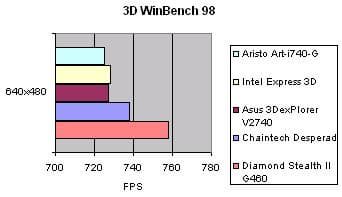

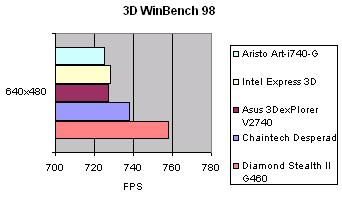

Диаграмма 5.
Свод результатов в режиме 640х480 по 3D WinBench
Выводы:
Первое впечатление о 2D графике.
1. Это относится ко всем платам, поскольку чипсет один и тот же, разницы в 2D графике практически у этих карт нет. Конечно, по сравнению с платами на Nvidia Riva128 качество "картинки" намного выше. На высоких разрешениях практически нет "замыливания" (это от 1024х768 и выше). Хотя до Matrox Millenium II не дотягивает по качеству изображения.
2. Но скорость в 2D графике оставляет желать лучшего. Тут уж даже не только с Matrox Millenium сравнивать, а и с Nvidia Riva128 нельзя! Например, при разрешении 1024х768 в окне размером где-то 640х480 скроллинг текста настолько тормозит, что визуально видна смена экранов (т.е. верхняя пол-экрана уже обновилась, а нижняя еще нет). И это при том, что RAMDAC в Intel740 установлен на 205 МГц (у Riva128 — 230), т.е. разница не настолько большая, чтобы так было заметно торможение. Я не могу объяснить это явление, т.к. испытав даже Matrox Mystique (а у него 175MHz RAMDAC), я не видел такого сильно заметного торможения. Вероятно это связано с медлительным 2D движком или с тем, что вывод изображения происходит не на прямую через DAC, а с использованием отображения данных, т.е. палитр, хранящихся в RAM.
3. Исходя из вышесказанного хочу сделать вывод о нецелесообразности установки 8-ми мегабайт памяти на подобные карты. Хотя "родитель" i740 фирма Intel и говорит о маркетинговых соображениях при установке на своих платах всего 2 или 4 мегабайта памяти (дабы не создавать конкуренцию другим производителям плат на i740), создается впечатление, что Intel заведомо знала о нецелесообразности установки большего количества памяти. Почему не требуется 8 мегабайт? Память нужна для большего разрешения и для хранения больших текстур. Как я сказал выше, уже на 1024х768 начинается торможение в 2D режиме, поэтому устанавливать большее этого нет смысла, а для 1024х768 (тем более для 800х600) хватит и 4-х мегабайт памяти. Все карты предназначены для установки в AGP, поддерживают уже AGP mode x2, а значит, могут использовать основную оперативную память для прогонки текстур. Догадаться нетрудно, что при 4-х мегабайтах карты станут еще дешевле и будут более доступны.
Теперь по поводу 3D-графики.
4. Качество, конечно, отменное. Поддерживаются все функции 3D графики. Есть и Anti-aliasing, хотя при его включении скорость обработки 3D графики падает на 8-10%. Единственное, что я заметил из ухудшений — это в игре Incoming небо было все в "разводах", чего не было, например, на Voodoo2. К сожалению, пока осуществляется поддержка только Direct3D, поэтому проверить карты на основе игры Quake2 не удалось.
5. Есть и еще существенный недостаток у ряда карт. Это плохо организованное охлаждение чипсета. Радиаторы очень низкие и с малым количеством ребер для охлаждения. Отсюда и перегревы, зависания после небольшой продолжительности работы в режиме 800х600. Лучше бы производители последовали примеру Intel и выпустили карты с кулерами, чем ставить на них 8 мегабайт памяти. Уж куда бы выше была надежность!
Практика показала, что наши опасения были напрасны. Покрайней мере, жалоб на перегрев плат не поступает. Либо платы стали лучше делать, либо пользователи грамотно охлаждают внутренности своих машин.
Теперь о каждой карте в отдельности.
6.1. ChainTech Desperado. Имеет 8 мегабайт SDRAM памяти. Показала неплохие результаты, выйдя на 2-е место из 5-ти. К сожалению, плоховато организованное охлаждение ввиду низкого кулера. Даже при наличии обдувающего вентилятора охлаждение было недостаточным. Тем не менее, при работе в режиме 640х480 является предпочтительным решением ввиду небольшой стоимости платы. C платой поставляются драйвера от Intel, а также некоторые утилиты на CD-диске.
6.2. Intel Express 3D. Имеет 4 мегабайта SGRAM. Очень грамотно выполненная карта, имеет вентилятор, что сказалось на надежности работы карты в лучшую сторону. Показала 3-е место из 5-ти, что, собственно, не удивительно, т.к. всегда изделия фирмы Intel отличались не самым лучшим быстродействием, но отличным качеством и надежностью. К сожалению, стоимость этой платы несколько завышена (свыше $100), что может послужить не очень большим спросом на карту, впрочем, Intel заявила, что выпускать сама эту плату будет в очень малых партиях, причем основную массу будет поставлять в комплекте с основными (материнскими) платами (своего рода "Kit" будет). Плата поставляется со своими драйверами и утилитами по обслуживанию платы, а также идет целый CD-диск с демо-версиями игр и просто демонстрационными программами, заточенными под i740.
6.3. ASUS 3DexPlorer V2740. Имеет 8 мегабайт SDRAM. Считаю, что на этой плате ASUSTeK что-то отлаживал, да так и не доотладил. Достаточно сырой вариант, что сказалось и на предпоследнем месте (4-е из 5-ти), и на надежности работы. Опять же низкий радиатор и с малым количеством ребер. Учитывая мое положительное отношение к фирме ASUSTeK, хочется сказать что-то хорошее по этой плате, но нет ничего, к сожалению. Уж лучше бы оснастили тогда плату TV-in/out, чем демонстрировать пользователям пустые места под микросхемы для этой цели. С платой поставляются драйвера от ASUSTeK, утилиты для обслуживания платы на CD-диске.
6.4. ARISTO ART-i740-G. Имеет 8 мегабайт SDRAM. Ничего примечательного сказать не могу об этой карте. Охлаждение организовано плохо (радиатор вообще убогой конфигурации), по всем тестам оказалась хуже всех (5-е место из 5-ти). К сожалению, снова нам продемонстрировали тот факт, что все, что сделано в Китае, отличается низким качеством. А плата сделана в Китае, о чем есть соответствующая надпись. ARISTO даже не смогла "разориться" на выпуск CD-диска, выпустив драйвера на дискете. Кстати, драйвера опять же от Intel без каких-либо утилит.
6.5. Diamond Stealth II G460. Имеет 8 мегабайт SGRAM. Вот именно эта плата заслуживает звания "Наш выбор"! Даже несмотря на то, что у меня на тестировании был "sample" вариант платы (т.е. еще досерийный выпуск). Плата отлично себя показала по надежности (не имея кулера!), и вышла по тестам на 1-е место из 5-ти. Даже несмотря на довольно высокую цену (ожидается около $120), плату можно рекомендовать для приобретения. Надежность дороже любых денег! К сожалению, у меня не было полного комплекта, поэтому я не могу сказать, что поставляется вместе с этой картой. Драйвера я использовал, скачанные из Интернета с Diamond-а. В комплект драйверов идут и всевозможные утилиты по обслуживанию карты.
Заметим, что в продаже сейчас есть только платы с SDRAM на борту. Поэтому при выборе не стоит искать именно Diamond.
Вот и все выводы по платам на чипсете i740. Их смело можно рекомендовать владельцам 15-ти дюймовых мониторов, которым не требуется разрешение свыше 800х600.
